发电厂按使用能源划分的基本类型
电网考试题库

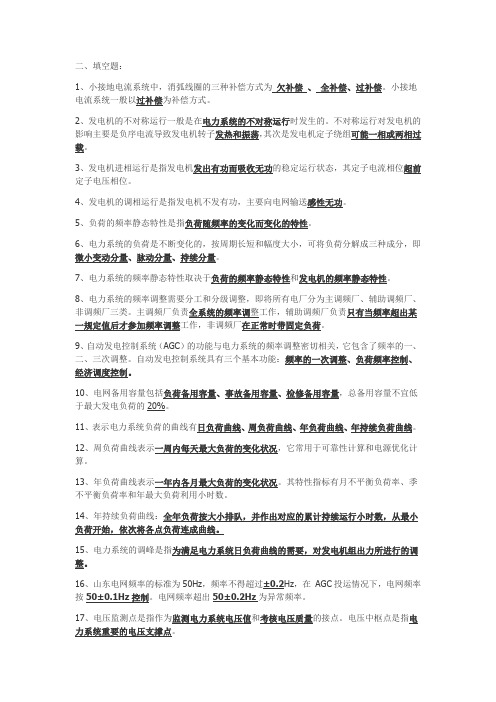

二、填空题：1、小接地电流系统中，消弧线圈的三种补偿方式为欠补偿、全补偿、过补偿。
小接地电流系统一般以过补偿为补偿方式。
2、发电机的不对称运行一般是在电力系统的不对称运行时发生的。
不对称运行对发电机的影响主要是负序电流导致发电机转子发热和振荡，其次是发电机定子绕组可能一相或两相过载。
3、发电机进相运行是指发电机发出有功而吸收无功的稳定运行状态，其定子电流相位超前定子电压相位。
4、发电机的调相运行是指发电机不发有功，主要向电网输送感性无功。
5、负荷的频率静态特性是指负荷随频率的变化而变化的特性。
6、电力系统的负荷是不断变化的，按周期长短和幅度大小，可将负荷分解成三种成分，即微小变动分量、脉动分量、持续分量。
7、电力系统的频率静态特性取决于负荷的频率静态特性和发电机的频率静态特性。
8、电力系统的频率调整需要分工和分级调整，即将所有电厂分为主调频厂、辅助调频厂、非调频厂三类。
主调频厂负责全系统的频率调整工作，辅助调频厂负责只有当频率超出某一规定值后才参加频率调整工作，非调频厂在正常时带固定负荷。
9、自动发电控制系统（AGC）的功能与电力系统的频率调整密切相关，它包含了频率的一、二、三次调整。
自动发电控制系统具有三个基本功能：频率的一次调整、负荷频率控制、经济调度控制。
10、电网备用容量包括负荷备用容量、事故备用容量、检修备用容量，总备用容量不宜低于最大发电负荷的20%。
11、表示电力系统负荷的曲线有日负荷曲线、周负荷曲线、年负荷曲线、年持续负荷曲线。
12、周负荷曲线表示一周内每天最大负荷的变化状况，它常用于可靠性计算和电源优化计算。
13、年负荷曲线表示一年内各月最大负荷的变化状况。
其特性指标有月不平衡负荷率、季不平衡负荷率和年最大负荷利用小时数。
14、年持续负荷曲线：全年负荷按大小排队，并作出对应的累计持续运行小时数，从最小负荷开始，依次将各点负荷连成曲线。
15、电力系统的调峰是指为满足电力系统日负荷曲线的需要，对发电机组出力所进行的调整。
发电部值长考试题库
发电部值长考试题库一、填空:１、目前我国对于单元机组一般采用滑参数启动，滑参数启动按操作方法分为和两种。
压力法；真空法2、火电机组最低技术出力由决定。
锅炉的最小负荷3、调度操作指令形式有: 、、。
逐项指令；综合指令；即时指令4、电力系统的设备状态一般划分为: 、、、四种状态。
运行；热备用；冷备用；检修5、电力系统的调频方式分为: 、。
一次调频；二次调频6、电压调整方式一般分为: 、、。
逆调压方式；恒调压方式；顺调压方式7、变压器的稳态空载电流仅为额定电流的，励磁涌流为额定电流的倍，当相角为度时合闸，励磁涌流最大。
2—3%；5—8；08、综合重合闸装臵有单相重合闸、三相重合闸、、方式四种运行方式。
综合重合闸；全停9、变压器短路故障后备保护主要是作为相邻元件及的后备保护。
变压器内部10、一般大型汽轮发电机—变压器组的过电压保护动作于。
解列灭磁11、未经许可，任何单位和个人不得擅自改变其调度管辖设备状态。
值班调度员12、发电机组检修时间从设备断开，省调值班调度员开始，到设备重新投入运行达或转入备用时为止。
下开工令；计划出力并报竣工13、设备检修申请时间包括及检修时间。
停、送电操作14、变压器并列运行条件、、。
接线组别相同；变比相同；短路电压相同。
15、合环操作有条件的应检查同期，电压差不超过相角差不超过。
20%；30度16、一般情况下，频率超过50±0.2Hz的持续时间不应超过分钟。
2017、当频率低于 Hz时，各电厂值班人员无须等待调度命令，立即自行增加出力，直至频率恢复至 Hz。
49.8；49.918、一般情况下，监视控制点电压高于规定电压110%的持续时间不超过分钟。
3019、一次事故死亡人及以上，或一次事故死亡和重伤.人及以上，未构成特大人身事故者，称为重大人身事故。
3；1020、省调管辖设备检修，遇节假日时，应在节前天提出申请，省调在节前一天时前批复。
3；十一21、汽轮发电机三相不平衡电流无制造厂规定时，不得超过额定电流，同时任一相电流不得超过。
发电厂电气部分-第一章
电厂煤粉炉燃烧系统流程图
汽水系统
火电厂的汽水系统由锅炉、汽轮机、凝汽器、除 氧器、加热器等设备及管道构成，包括给水系统、 冷却水（循环水）系统和补水系统。
电 厂 汽 水 系 统 流 程 示 意 图
电气系统
发电厂的电气系统，包括发电机、励磁装置、厂用电 系统和升压变电所等。
河床式水电站
发电机厂房和挡水堤连成一体，厂房也起挡水作 用，由于厂房修建在河床中，故称河床式。
河床式水电站平面图
引水式水电站
建在山区水流湍急的河道上或河床坡度较陡的地 段，由引水渠道提供水头，一般不需要修建堤坝， 或只修低堰，适用于水头较高的情况。
引水式水电站
水电厂的特点
可综合利用水资源； 发电成本低，效率高； 运行灵活； 可存储和调节； 不污染环境； 投资较大，工期较长； 受水文条件制约； 淹没土地，生态环境；
抽水蓄能电厂
定义：利用系统低谷负荷（或丰水期）时的富 余电力抽水到上游水库存储；在高峰负荷（或 枯水期）时，放水发电的水电站。
是一种特殊形式的水电站，具有水轮机-发电机 和电动机-水泵两种可逆的工作方式。
注意： 随着高一级电网的出现，变电站的地位和作用，也是会 发生变化的，例如过去的220KV枢纽变电站，在今天已 逐步下降为地区变电站。
小结
发电厂分类、电能生产过程、特点 变电所类型
作 业
教材：P28 1-3 补充题目： 1、什么是新能源发电？ 2、发电厂和变电站的作用是什么？各有哪些类 型？
3、地区变电所
（1）对地区用户供电，是一个地区或中等城市 的主要变电所； （2）电压一般为110～220kV，容量多为 200~300MVA； （3）全所停电时，仅使该地区停电。
电厂ppt培训课件
清洁保养
定期对设备进行清洁和保养，以 保持设备良好的工作状态。
记录管理
对日常维护工作进行记录，以便 对设备进行跟踪管理。
电厂的定期检修
预防性检修
根据设备的运行状况和磨损情况，定期进行预防 性的检修工作。
重点检修
针对重要设备和关键部位进行重点检修，确保设 备的稳定性和安全性。
维修计划
制定详细的维修计划，确保设备得到及时、有效 的检修。
利用水流的力量驱动水轮 机转动，进而带动发电机 发电。这种类型的电厂对 环境影响较小，但受地理 条件限制较大。
利用核反应释放的能量加 热蒸汽，驱动蒸汽轮机发 电。核能电厂发电量大， 对环境影响小，但存在核 辐射和核废料处理的风险 。
利用太阳能、风能等可再 生能源发电，环境友好， 但受自然条件影响较大， 如风力发电受风速影响， 太阳能发电受日照强度影 响。
提高电厂的能源利用效率。
节能管理
02
建立节能管理体系，制定节能计划和措施，加强能源计量和监
测，优化运行方式，减少能源浪费。
节能培训
03
加强节能宣传和培训，提高员工的节能意识和技能，推动节能
工作的全面开展。
电厂的减排措施与效果
减排技术
采用清洁燃烧技术和烟气脱硫、脱硝等装置，减少烟气中有害物 质的排放。
应急处理程序
建立应急处理程序，确保在事 故发生时能够迅速、有效地应 对。
事故原因调查
对事故原因进行调查，总结经 验教训，防止类似事故再次发 生。
事故后果评估
评估事故造成的后果，采取措 施减少损失和恢复电厂运行。
04
电厂的维护与检修
电厂的日常维护
日常巡检
每天对电厂设备进行例行检查， 确保设备运行正常。
发电厂和变电站的主要任务
发电厂和变电站的主要任务发电厂和变电站是电力系统中的两个重要组成部分，它们承担着不同的任务，共同保障了电力供应的稳定和可靠性。
一、发电厂的主要任务发电厂是将各种能源转化为电能的场所，它的主要任务是进行电力的生产。
发电厂根据所使用的能源不同，可以分为火力发电厂、水力发电厂、核能发电厂、风力发电厂等不同类型。
1. 火力发电厂：火力发电厂主要使用煤炭、石油、天然气等化石能源，通过燃烧产生高温高压蒸汽驱动汽轮机发电。
它的主要任务是保证燃料的正常供应和燃烧过程的稳定，以及对烟气进行处理，减少对环境的污染。
2. 水力发电厂：水力发电厂利用水能转化为机械能，再通过发电机将机械能转化为电能。
它的主要任务是合理利用水资源，保证水库的蓄水和放水过程，以及监测和维护水轮发电机组的运行状态。
3. 核能发电厂：核能发电厂利用核能反应产生的热能驱动汽轮机发电。
它的主要任务是确保核燃料的安全和稳定供应，同时监测和控制核反应堆的运行，以及处理和储存核废料。
4. 风力发电厂：风力发电厂利用风能驱动风力涡轮机发电。
它的主要任务是选择合适的场地建设风电场，监测和维护风力涡轮机的运行状态，以及与电网进行连接和调度。
发电厂的主要任务是根据电力需求和能源资源进行电力生产，并确保电力的稳定供应。
为了提高发电效率和减少对环境的影响，发电厂还需要不断改进和创新技术，提高能源利用率和环保性能。
二、变电站的主要任务变电站是将发电厂产生的高压电能经过变压器降压后，再通过电缆或输电线路传输到用户终端的场所。
它的主要任务是进行电力的传输和分配，实现电能从发电厂到用户的输送。
1. 电能传输：变电站通过变压器将高压电能变为适合输送的中压或低压电能，然后通过电缆或输电线路将电能传输到不同的地区。
2. 电能分配：变电站将传输到变电站的电能分配给不同的用户。
根据用户的需求和用电负荷，变电站需要对电能进行合理的分配和调度，以保证各个用户的电力供应。
3. 电能控制：变电站对电能进行监测和控制，包括电压、电流、功率等参数的监测，以及对电能的调节和控制。
电力系统的生产流程

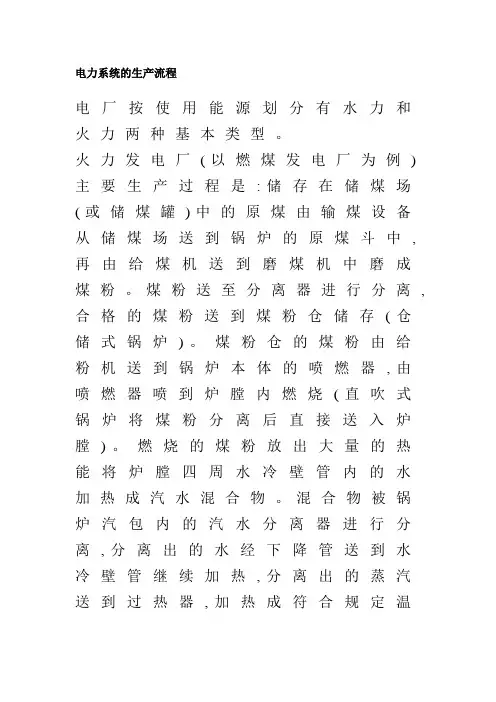

电力系统的生产流程
电厂按使用能源划分有水力和火力两种基本类型。
火力发电厂(以燃煤发电厂为例)主要生产过程是:储存在储煤场(或储煤罐)中的原煤由输煤设备从储煤场送到锅炉的原煤斗中,再由给煤机送到磨煤机中磨成煤粉。
煤粉送至分离器进行分离,合格的煤粉送到煤粉仓储存(仓储式锅炉)。
煤粉仓的煤粉由给粉机送到锅炉本体的喷燃器,由喷燃器喷到炉膛内燃烧(直吹式锅炉将煤粉分离后直接送入炉膛)。
燃烧的煤粉放出大量的热能将炉膛四周水冷壁管内的水加热成汽水混合物。
混合物被锅炉汽包内的汽水分离器进行分离,分离出的水经下降管送到水冷壁管继续加热,分离出的蒸汽送到过热器,加热成符合规定温
度和压力的过热蒸汽,经管道送到汽轮机作功。
过热蒸汽在汽轮机内作功推动汽轮机旋转,汽轮机带动发电机发电,发电机发出的三相交流电通过发电机端部的引线经变压器什压后引出送到电网。
在汽轮机内作完功的过热蒸汽被凝汽器冷却成凝结水,凝结水经凝结泵送到低压加热器加热,然后送到除氧器除氧,再经给水泵送到高压加热器加热后,送到锅炉继续进行热力循环。
再热式机组采用中间再热过程,即把在汽轮机高压缸做功之后的蒸汽,送到锅炉的再热器重新加热,使汽温提高到一定(或初蒸汽)温度后,送到汽轮机中压缸继续做功。
电厂技术方案
电厂技术方案1. 引言电厂是一个重要的能源生产单位，其技术方案的设计和选择对于能源生产的效率和环保性具有重要意义。
本文档将详细介绍一个典型电厂的技术方案，包括电厂的类型、组成部分、运行原理以及关键技术参数等。
2. 电厂类型电厂根据能源类型和发电方式的不同，可以分为以下几种类型：1.火力发电厂：以煤炭、石油、天然气等燃料为能源，通过燃烧产生蒸汽驱动汽轮机发电。
2.核电厂：利用核能裂变或核聚变的原理，产生热量，驱动发电设备发电。
3.水电厂：利用水流的动能驱动水轮机发电。
4.风电厂：利用风能驱动风力发电机发电。
5.太阳能电厂：利用光能产生直流电，经过变流器转化为交流电。
3. 电厂组成部分典型的火力发电厂包括以下几个主要组成部分：1.燃料供应系统：负责燃料的储存和输送，确保燃料的供应充足和稳定。
2.锅炉系统：将燃料燃烧产生的热能转化为蒸汽，并提供给汽轮机发电。
3.汽轮机系统：通过蒸汽的作用驱动转子转动，产生电能。
4.发电机系统：将转子的机械能转化为电能，并输出到电网中。
5.辅助系统：如冷却水系统、废气处理系统等，为电厂的运行提供支持。
4. 电厂运行原理以火力发电厂为例，其主要运行原理如下：1.燃料燃烧产生高温烟气，进入锅炉系统。
2.锅炉系统中的烟气通过热交换，将热能转移给工质（水），使得工质蒸发产生高温高压蒸汽。
3.高温高压蒸汽进入汽轮机系统，驱动汽轮机转动。
4.汽轮机与发电机相连，汽轮机的转子转动驱动发电机产生电能。
5.电能通过变压器升压，并输入到电网中，供用户使用。
5. 关键技术参数在电厂技术方案的设计中，需要考虑一系列关键技术参数，以确保电厂的运行效率和安全性。
以下是一些常见的关键技术参数：1.发电效率：以输入的能量与输出的电能之比来衡量，通常在火力发电35%。
厂中可达到40%45%，核电厂可达到30%2.发电容量：衡量电厂的发电能力，通常以兆瓦（MW）为单位。
3.燃料消耗率：每产生一度电所需的燃料消耗量，通常以克/度电为单位。
火电厂的分类
火电厂的分类火电厂是指利用燃烧化石燃料或其他可燃物发电的电厂，是目前世界上最主要的发电方式之一。
根据不同的分类标准，火电厂可以分为多个不同的类型，下面将从不同的角度对火电厂进行分类。
一、按燃料类型分类：1.煤电厂：利用煤炭作为主要燃料发电，煤炭是目前世界上最主要的能源来源之一，因此煤电厂在全球范围内非常常见。
2.油电厂：利用石油或燃料油等液态燃料发电，油电厂在一些地区较为常见，特别是在石油资源比较丰富的国家和地区。
3.燃气电厂：利用天然气或其他天然气类燃料发电，燃气电厂具有高效、清洁等优点，因此在一些国家和地区得到了广泛应用。
二、按循环方式分类：1.蒸汽动力火电厂：通过锅炉燃烧燃料产生高温高压蒸汽，带动汽轮机发电。
2.定子磁场火电厂：通过燃料燃烧产生高温高压蒸汽，带动定子电磁场的旋转产生电能。
3.气轮机火电厂：通过燃料燃烧产生高温高压气体，直接带动气轮机发电。
三、按燃烧方式分类：1.燃烧发电：通过直接燃烧固体、液态或气态燃料，产生高温高压能量，驱动发电机发电。
2.流化床发电：将燃料和石灰石等固体反应物料一起送入流化床内，通过流化床高温燃烧，产生高温高压蒸汽，带动汽轮机发电。
四、按发电规模分类：1.大型火电厂：一般指装机容量在100万千瓦以上的火电厂，其装机容量较大，发电规模也较大。
2.中型火电厂：装机容量在10万千瓦至100万千瓦之间的火电厂，是介于大型火电厂和小型火电厂之间的一种类型。
3.小型火电厂：装机容量在10万千瓦以下的火电厂，一般为地方性的火电厂，覆盖小范围内的供电需求。
五、按环保性分类：1.高效环保火电厂：采用现代化技术，减少污染物排放，提高能源利用效率，降低对环境的影响。
2.传统火电厂：技术相对落后，在污染物排放和能源利用效率方面存在较大的不足。
综上所述，火电厂的分类可以从燃料类型、循环方式、燃烧方式、发电规模和环保性等多个方面进行划分。
不同的火电厂类型具有各自的优缺点，相关部门应该根据实际情况选用合适的火电厂类型，以实现电力供应和环境保护的双重目标。
值长试题汇总(勿删)
1、火力发电厂中的锅炉按水循环方式可分为、、三种类型。
2、汽轮发电机的停机可分为和。
3、大型单元机组的功率调节方式有、、三种。
4、实现发电机并列的方法有、两种。
5、发电机与电网准同期并列的条件有、、、。
6、凝汽器常用的检漏方法有、两种。
7、当保护线路外部发生故障时，高频保护两端的电流方向，相位差。
8、重合闸按检定方式分有、、三种。
9、绝缘瓷瓶表面做成波纹，其作用是延长爬弧长度和阻断水流。
10、输电线路停电的顺序是；先断开、再拉开、再拉开。
11、若110KV线路两端电源供电，线路一端重合闸投入无压检定，则另一端应投。
12、电力线路按其用途可分为和。
13、在电气设备上工作，保证安全的组织措施是、、、。
14、防直击雷的保护装置有和。
15、对继电保护的基本要求是、、、。
16、衡量电能质量的三个指标，通常是指、、和。
17、电力系统的过电压可分为以下四种类型、、、。
18、电压调整的方式一般分为、、。
逆调压、恒调压、顺调压19、电力系统中的设备一般划分为、、、。
1、自然循环、强制循环、直流锅炉2正常停机、故障停机3以锅炉为基础的运行方式、以汽轮机为基础的运行、功率控制方式。
4准同期、自同期5电压相等、频率相等、相序相同、相位相同6停机后注水检漏、运行中半面检漏7相反、180°8无电压、同期、电流9延长爬弧长度、阻断水流10断路器、线路侧隔离开关、母线侧隔离开关11同期检定12输电线路、配电线路13工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度14避雷针、避雷线15选择性、快速性、灵敏性、可靠性16电压、频率、波形17大气过电压、工频过电压、操作过电压、谐振过电压18逆调压、恒调压、顺调压19运行、热备用、冷备用、检修1、电力系统稳定分和。
2、电力系统振荡时，对继电保护装置的、和有影响。
3、微机保护装置有几种工作状态：、、。
4、变压器的不正常工作状态主要包括：由于-----------或过负荷引起的过电流，油箱漏油造成的油面降低，变压器中性点电压升高、由于--------或频率降低引起的过励磁等。
《发电厂概述》课件
太阳能发电厂
利用太阳能转换为电能 的发电厂，通常由大量 的太阳能电池板组成。
发电厂的发展历程
早期发电厂
早期的发电厂主要采用直流发电方式 ，效率较低，且规模较小。
交流发电厂的兴起
现代化和绿色能源转型
随着科技的不断进步和环保意识的提 高，现代化的发电厂开始向绿色能源 转型，如风能、太阳能等可再生能源 的应用越来越广泛。
发电厂概述• 发电厂工作原理 • 发电厂的环境影响 • 发电厂未来发展
CHAPTER
01
发电厂简介
发电厂的定义
发电厂的定义
发电厂是一种将其他形式的能源转换为电能的工厂。它通常 包括一系列的设备和系统，如锅炉、汽轮机、发电机、变压 器等，用于将热能、水能、风能、太阳能等能源转换为电能 。
随着交流电技术的发展，交流发电厂 逐渐成为主流，具有更高的效率和可 靠性。
CHAPTER
02
发电厂组成
发电厂组成
• 发电厂是利用各种能源将化学能、机械能、热能等转换成电能 的大型工业设施。按照使用的能源类型，发电厂可以分为燃煤 电厂、燃气电厂、核电厂、生物质能电厂等。
CHAPTER
03
发电厂工作原理
发电厂的作用
发电厂是现代社会中不可或缺的基础设施之一。它为各行各 业提供所需的电力，保障了人们的日常生活和工作。
发电厂的分类
火力发电厂
利用化石燃料（如煤、 石油、天然气）燃烧产 生的热能转换为电能的
发电厂。
水力发电厂
利用水能转换为电能的 发电厂，通常建设在河 流、水库等水源附近。
风力发电厂
利用风能转换为电能的 发电厂，通常建设在风
发电厂工作原理
• 发电厂是利用各种能源将化学能、机械能、核能等转换成电能的工厂设施。它是现代社会经济发展的重要基础设施，为工 业、商业和家庭提供电力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
部门
集控中心
编号
教案科目
发电厂按使用能源划分有几种基本类型?
说明
了解电厂的种类
发电厂按使用能源划分有几种基本类型?
答:发电厂按使用能源划分有下述基本类型:
(1)、火力发电厂:火力发电是利用燃烧燃料(煤、石油及其制品、天然气等)所得到的热能发电。火力发电的发电机组有两种主要形式:利用锅炉产生高温高压蒸汽冲动汽轮机旋转带动发电机发电,称为汽轮发电机组;燃料进入燃气轮机将热能直接转换为机械能驱动发电机发电,称为燃气轮机发电机组。火力发电厂通常是指以汽轮发电机组为主的发电厂。
(4)、风力发电场:利用风力吹动建造在塔顶上的大型桨叶旋转带动发电机发电称为风力发电,由数座、十数座甚至数十座风力发电机组成的发电场地称为风力发电场。
(5)、其他还有地热发电厂、潮汐发电厂、太阳能发电厂等。
编写人
张 杰
签
名核准人讲课人日期(2)、水力发电厂:水力发电是将高处的河水(或湖水、江水)通过导流引到下游形成落差推动水轮机旋转带动发电机发电。以水轮发电机组发电的发电厂称为水力发电厂。
水力发电厂按水库调节性能又可分为:
①、径流式水电厂:无水库,基本上来多少水发多少电的水电厂;
②、日调节式水电厂:水库很小,水库的调节周期为一昼夜,将一昼夜天然径流通过水库调节发电的水电厂;
③、年调节式水电厂:对一年内各月的天然径流进行优化分配、调节,将丰水期多余的水量存入水库,保证枯水期放水发电的水电厂;
④、多年调节式水电厂:将不均匀的多年天然来水量进行优化分配、调节,多年调节的水库容量较大,将丰水年的多余水量存入水库,补充枯水年份的水量不足,以保证电厂的可调出力。
(3)、核能发电厂:核能发电是利用原子反应堆中核燃料(例如铀)慢慢裂变所放出的热能产生蒸汽(代替了火力发电厂中的锅炉)驱动汽轮机再带动发电机旋转发电。以核能发电为主的发电厂称为核能发电厂,简称核电站。根据核反应堆的类型,核电站可分为压水堆式、沸水堆式、气冷堆式、重水堆式、快中子增殖堆式等。
