【CN209836711U】用于冻土路基坡面降温的管道式空心调控层【专利】
【CN209706177U】一种具有保温功能的供热管路【专利】
5 .根据权利要求1所述的一种具有保温功能的供热管路，其特征在于，所述左法兰(5) 和固定块(6)大小一致，且左法兰(5)和固定块(6)上均设置有螺栓孔。
F2409706177 U (45)授权公告日 2019.11.29
( 54 )实用新型名称 一种具有保温功能的供热管路
( 57 )摘要 本实 用新型公 开了一 种具 有保温 功能的 供
热管路，针对现有的供热管路在对接后的接头处 的保温效果不够好，影响保温效果和使用寿命的 问题，现提出如下方案，其包括外管体和内管体， 内管体位于外管体内 ，且外管体和内管体之间填 充有保温 棉管 ，外管体的 左、右分 别固定有左法 兰、右法兰，所述外管体的左、右端分别设置有结 构相同的保温组件，位于外管体左端的保温组件 包括滑动套设于外管体上的两个移动圈。本实用 新型通过保温棉管、限位螺钉、连接杆、固定块、 导向杆、对接管、弧形保温片、圆环形保温片、移 动圈 和弹簧的 设置 ，不仅能 够对管身进行保温 ， 且还能够在管路对接时对接头处进行保温保护。
背景技术 [0002] 供热管是通过保温工艺处理过后的管道，供热管是影响节能的重要因素，供热管 的研制与应用越来越受到世界各国的普遍重视。20世纪70年代后，国外普遍重视供热管的 生产和应用，力求大幅度减少能源的消耗量，从而减少环境污染和温室效应。国外保温工业 已经有很长的历史，而新型保温材料也正在不断地涌现。然而，目前使用的供热管大多只具 备管身保温功能 ，对于管路对接后的接头处的保温效果不够好 ，容易影响供热效果和管路 的使用寿命，有待改进。
( 19 )中华人民 共和国国家知识产权局

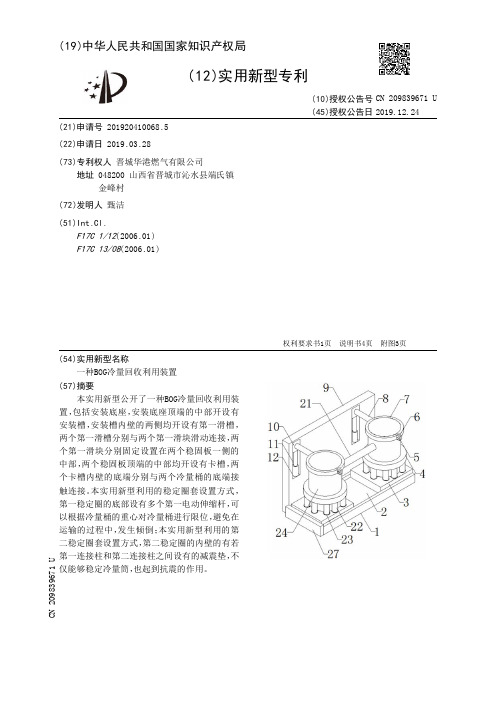

【CN209839671U】一种BOG冷量回收利用装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920410068.5(22)申请日 2019.03.28(73)专利权人 晋城华港燃气有限公司地址 048200 山西省晋城市沁水县端氏镇金峰村(72)发明人 甄洁 (51)Int.Cl.F17C 1/12(2006.01)F17C 13/08(2006.01)(54)实用新型名称一种BOG冷量回收利用装置(57)摘要本实用新型公开了一种BOG冷量回收利用装置，包括安装底座，安装底座顶端的中部开设有安装槽，安装槽内壁的两侧均开设有第一滑槽，两个第一滑槽分别与两个第一滑块滑动连接，两个第一滑块分别固定设置在两个稳固板一侧的中部，两个稳固板顶端的中部均开设有卡槽，两个卡槽内壁的底端分别与两个冷量桶的底端接触连接。
本实用新型利用的稳定圈套设置方式，第一稳定圈的底部设有多个第一电动伸缩杆，可以根据冷量桶的重心对冷量桶进行限位，避免在运输的过程中，发生倾倒；本实用新型利用的第二稳定圈套设置方式，第二稳定圈的内壁的有若第一连接柱和第二连接柱之间设有的减震垫，不仅能够稳定冷量筒，也起到抗震的作用。
权利要求书1页 说明书4页 附图3页CN 209839671 U 2019.12.24C N 209839671U权 利 要 求 书1/1页CN 209839671 U1.一种BOG冷量回收利用装置，包括安装底座(1)，其特征在于，所述安装底座(1)顶端的中部开设有安装槽(2)，所述安装槽(2)内壁的两侧均开设有第一滑槽，两个所述第一滑槽分别与两个第一滑块滑动连接，两个所述第一滑块分别固定设置在两个稳固板(3)一侧的中部，两个所述稳固板(3)顶端的中部均开设有卡槽，两个所述卡槽内壁的底端分别与两个冷量桶(24)的底端接触连接，两个所述卡槽的外侧均开设有多个圆槽(23)，多个所述圆槽(23)内壁的底端均固定设有第一电动伸缩杆(22)，两个所述冷量桶(24)的中部均套设有稳定圈套(4)，两个所述稳定圈套(4)的底端均与第一电动伸缩杆(22)的输出端固定连接，所述安装底座(1)的一侧固定设有支撑板(9)，所述支撑板(9)一侧的两端均开设有条形凹槽(12)，两个所述条形凹槽(12)内壁的两侧均开设有第二滑槽，两个所述第二滑槽分别与两个第二滑块滑动连接，两个所述第二滑块分别固定设置在两个连接块(10)的两侧，两个所述连接块(10)的底端分别与两个第二电动伸缩杆(11)的伸缩端固定连接，两个所述第二电动伸缩杆(11)的底端分别与两个条形凹槽(12)内壁的底端固定连接，其中一个所述冷量桶(24)的一侧开设有出气孔，所述出气孔的一端固定连通有运输管(21)，所述运输管(21)的一端与进气孔固定连通，且所述进气孔开设在另一个冷量桶(24)一侧的中部，所述安装底座(1)的一侧固定设置有开关面板，所述开关面板的表面分别固定设有第一电动伸缩杆开关和第二电动伸缩杆开关，所述第一电动伸缩杆(22)和第二电动伸缩杆(11)分别通过第一电动伸缩杆开关和第二电动伸缩杆开关与外接电源电性连接。

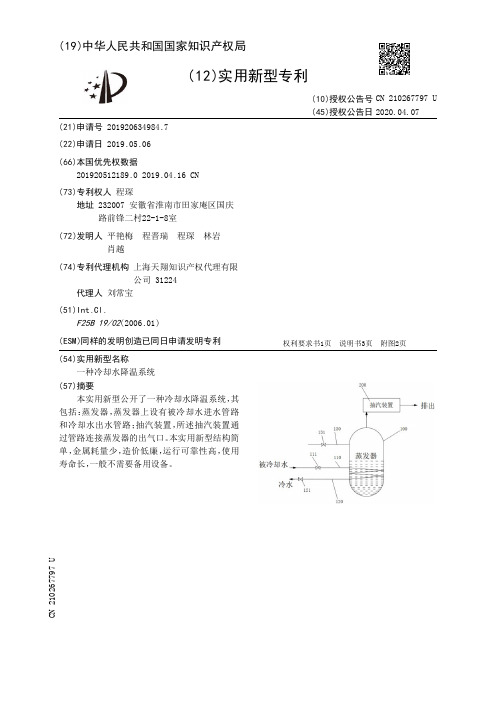

【CN210267797U】一种冷却水降温系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920634984.7(22)申请日 2019.05.06(66)本国优先权数据201920512189.0 2019.04.16 CN(73)专利权人 程琛地址 232007 安徽省淮南市田家庵区国庆路前锋二村22-1-8室(72)发明人 平艳梅 程晋瑞 程琛 林岩 肖越 (74)专利代理机构 上海天翔知识产权代理有限公司 31224代理人 刘常宝(51)Int.Cl.F25B 19/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种冷却水降温系统(57)摘要本实用新型公开了一种冷却水降温系统，其包括：蒸发器，蒸发器上设有被冷却水进水管路和冷却水出水管路；抽汽装置，所述抽汽装置通过管路连接蒸发器的出气口。
本实用新型结构简单，金属耗量少，造价低廉，运行可靠性高，使用寿命长，一般不需要备用设备。
权利要求书1页 说明书3页 附图2页CN 210267797 U 2020.04.07C N 210267797U权 利 要 求 书1/1页CN 210267797 U1.一种冷却水降温系统，其特征在于，所述冷却水降温系统包括：蒸发器，所述蒸发器上设有被冷却水进水管路和冷却水出水管路；抽汽装置，所述抽汽装置通过管路连接蒸发器的出气口。
2.根据权利要求1所述的一种冷却水降温系统，其特征在于，所述被冷却水进水管路上设有进水阀。
3.根据权利要求1所述的一种冷却水降温系统，其特征在于，所述冷却水出水管路设有回水阀。
4.根据权利要求1所述的一种冷却水降温系统，其特征在于，所述蒸发器上还设有一补水管路，所述补水管路上设有调节装置。
5.根据权利要求1所述的一种冷却水降温系统，其特征在于，所述冷却水降温系统还包括减温装置、凝汽器和凝结水泵，所述减温装置通过管路连接抽汽装置的出气口，所述凝汽器连接减温装置，所述凝结水泵连接凝汽器。

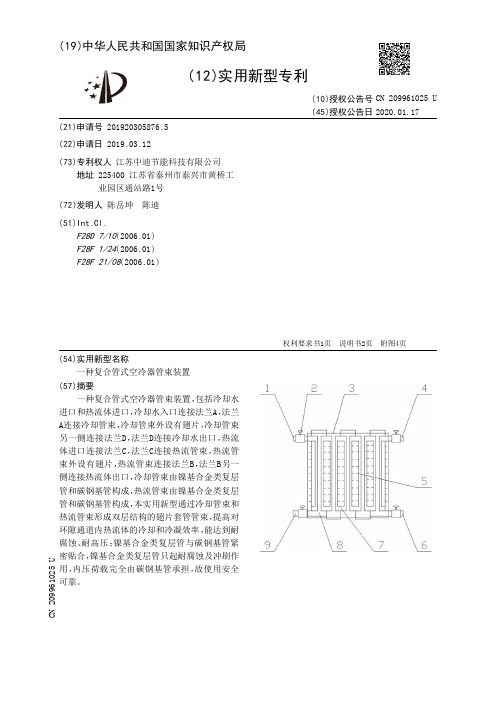

【CN209961025U】一种复合管式空冷器管束装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920305876.5(22)申请日 2019.03.12(73)专利权人 江苏中迪节能科技有限公司地址 225400 江苏省泰州市泰兴市黄桥工业园区通站路1号(72)发明人 陈岳坤 陈迪 (51)Int.Cl.F28D 7/10(2006.01)F28F 1/24(2006.01)F28F 21/08(2006.01)(54)实用新型名称一种复合管式空冷器管束装置(57)摘要一种复合管式空冷器管束装置，包括冷却水进口和热流体进口，冷却水入口连接法兰A，法兰A连接冷却管束，冷却管束外设有翅片，冷却管束另一侧连接法兰D，法兰D连接冷却水出口，热流体进口连接法兰C，法兰C连接热流管束，热流管束外设有翅片，热流管束连接法兰B，法兰B另一侧连接热流体出口，冷却管束由镍基合金类复层管和碳钢基管构成，热流管束由镍基合金类复层管和碳钢基管构成，本实用新型通过冷却管束和热流管束形成双层结构的翅片套管管束，提高对环隙通道内热流体的冷却和冷凝效率，能达到耐腐蚀、耐高压；镍基合金类复层管与碳钢基管紧密贴合，镍基合金类复层管只起耐腐蚀及冲刷作用，内压荷载完全由碳钢基管承担，故使用安全可靠。
权利要求书1页 说明书2页 附图4页CN 209961025 U 2020.01.17C N 209961025U权 利 要 求 书1/1页CN 209961025 U1.一种复合管式空冷器管束装置，包括冷却水进口和热流体进口，其特征在于：所述的冷却水入口连接法兰A，所述的法兰A连接冷却管束，所述的冷却管束外设有翅片，所述的冷却管束另一侧连接法兰D，所述的法兰D连接冷却水出口，所述的热流体进口连接法兰C，所述的法兰C连接热流管束，所述的热流管束外设有翅片，所述的热流管束连接法兰B，所述的法兰B另一侧连接热流体出口，所述的冷却管束由镍基合金类复层管和碳钢基管构成，所述的热流管束由镍基合金类复层管和碳钢基管构成。

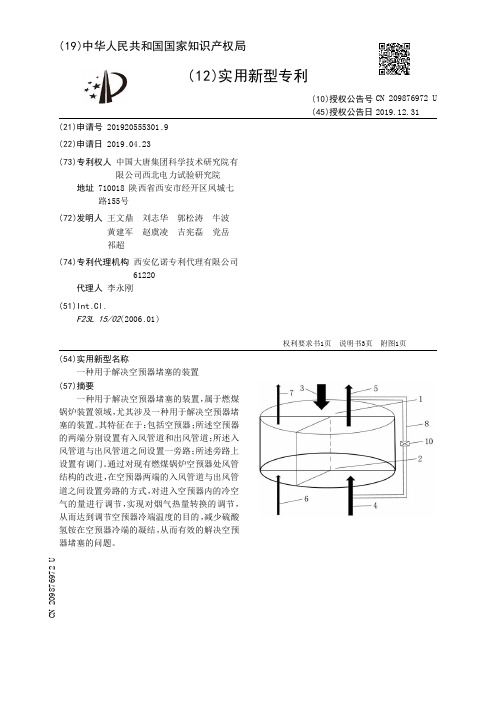

【CN209876972U】一种用于解决空预器堵塞的装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920555301.9(22)申请日 2019.04.23(73)专利权人 中国大唐集团科学技术研究院有限公司西北电力试验研究院地址 710018 陕西省西安市经开区凤城七路155号(72)发明人 王文鼎 刘志华 郭松涛 牛波 黄建军 赵虞凌 吉宪磊 党岳 祁超 (74)专利代理机构 西安亿诺专利代理有限公司61220代理人 李永刚(51)Int.Cl.F23L 15/02(2006.01)(54)实用新型名称一种用于解决空预器堵塞的装置(57)摘要一种用于解决空预器堵塞的装置，属于燃煤锅炉装置领域，尤其涉及一种用于解决空预器堵塞的装置。
其特征在于：包括空预器；所述空预器的两端分别设置有入风管道和出风管道；所述入风管道与出风管道之间设置一旁路；所述旁路上设置有调门。
通过对现有燃煤锅炉空预器处风管结构的改进，在空预器两端的入风管道与出风管道之间设置旁路的方式，对进入空预器内的冷空气的量进行调节，实现对烟气热量转换的调节，从而达到调节空预器冷端温度的目的，减少硫酸氢铵在空预器冷端的凝结，从而有效的解决空预器堵塞的问题。
权利要求书1页 说明书3页 附图1页CN 209876972 U 2019.12.31C N 209876972U权 利 要 求 书1/1页CN 209876972 U1.一种用于解决空预器堵塞的装置，其特征在于：包括空预器；所述空预器的两端分别设置有入风管道和出风管道；所述入风管道与出风管道之间设置一旁路；所述旁路上设置有调门（10）。
2.根据权利要求1所述用于解决空预器堵塞的装置，其特征在于：所述空预器设置有风道和烟道；所述风道包括一次风道和二次风道；所述一次风道两端分别设置有一次风入风管道（6）和一次风出风管道（7）；所述二次风道两端分别设置有二次风入风管道（4）和二次风出风管道（5）。

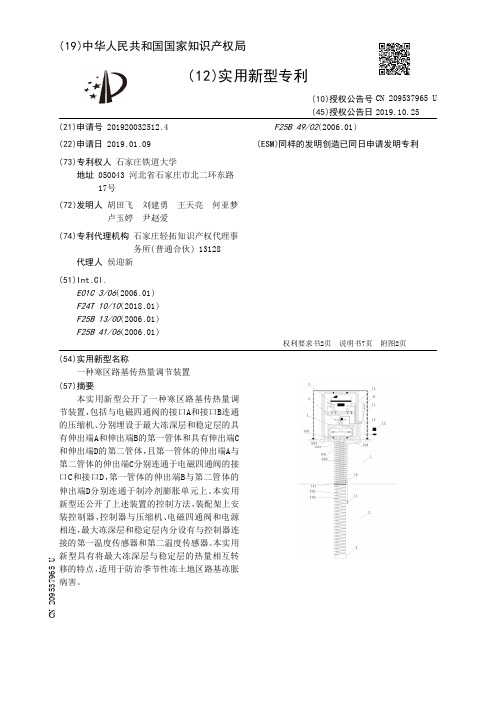

【CN209537965U】一种寒区路基传热量调节装置【专利】
(73)专利权人 石家庄铁道大学 地址 050043 河北省石家庄市北二环东路 17号
(72)发明人 胡田飞 刘建勇 王天亮 何亚梦 卢玉婷 尹赵爱
(74)专利代理机构 石家庄轻拓知识产权代理事 务所(普通合伙) 13128
代理人 侯迎新
(51)Int .Cl . E01C 3/06(2006 .01) F24T 10/10(2018 .01) F25B 13/00(2006 .01) F25B 41/06(2006 .01)
9 .根据权利要求8所述的一种寒区路基传热量调节装置，其特征在于：于所述保护罩的 两个相对的侧面上间隔开有若干个散热孔。
10 .根据权利要求1所述的一种寒区路基传热量调节装置，其特征在于：它还包括控制 器 ，所述控 制器的电 源输入端通过导线与电 源 相连 ，控 制器的电 源输出端通过两根信号线
2
CN 209537965 U
权 利 要 求 书
2/2 页
分别与所述压缩机和所述电磁四通阀的电源输入端相连，于所述最大冻深层处设有第一温 度传感器 ，于所述稳定层处设有第二温 度传感器 ，所述第一温 度传感器与第二温 度传感器 分别通过导线与所述控制器连接。
3Leabharlann CN 209537965 U
说 明 书
1/7 页
一种寒区路基传热量调节装置
7 .根据权利要求1所述的一种寒区路基传热量调节装置，其特征在于：于地面上安装有 装配架，所述压缩机、所述电磁四通阀及所述制冷剂膨胀单元均安装于所述装配架上。
【CN209818961U】一种超低热损节能环保的直埋预制保温管【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920266287.0(22)申请日 2019.03.01(73)专利权人 邢台市焱森防腐保温工程有限公司地址 054000 河北省邢台市中兴东大街1889号河北工业大学国家大学科技园(邢台)园区2号楼322房间(72)发明人 周振华 (74)专利代理机构 石家庄领皓专利代理有限公司 13130代理人 任军培 王丹(51)Int.Cl.F16L 21/08(2006.01)F16L 3/12(2006.01)F16L 59/14(2006.01)(54)实用新型名称一种超低热损节能环保的直埋预制保温管(57)摘要本实用新型涉及节能环保技术领域，且公开了一种超低热损节能环保的直埋预制保温管，包括保温管本体和活动机构，保温管本体的内表面与保温层的外表面连接，保温管的外表面左侧与外螺纹套的内表面连接，外螺纹套的外表面与内螺纹圈的外表面底部连接，内螺纹圈的外表面顶部与联结筒的外表面底部连接，旋转柱的外表面中部与限位管的内表面连接安装圈的外表面底部与入地刺体的外表面顶部连接。
本实用新型通过挤压片和外螺纹套等的使用，所以在使用的时候可以更好的将两个管道连接起来，而且不会漏出缝隙，又因挡圈和绝温管等的使用，所以该装置在使用的时候可以达到可以更好的将保温管连接起来的目的。
权利要求书1页 说明书3页 附图2页CN 209818961 U 2019.12.20C N 209818961U权 利 要 求 书1/1页CN 209818961 U1.一种超低热损节能环保的直埋预制保温管，包括保温管本体(1)和活动机构(9)，其特征在于：所述活动机构(9)包括拧手(901)、内螺纹管(902)、限位杆(903)、联结筒(904)、内螺纹圈(905)、挡圈(906)、挤压片(907)、旋转柱(908)、限位管(909)和外螺纹套(910)，所述保温管本体(1)的内表面与保温层(2)的外表面连接，所述保温管本体(1)的外表面左侧与外螺纹套(910)的内表面连接，所述外螺纹套(910)的外表面与内螺纹圈(905)的外表面底部连接，所述内螺纹圈(905)的外表面顶部与联结筒(904)的外表面底部连接，所述联结筒(904)的内表面顶部与内螺纹管(902)的外表面顶部连接，所述内螺纹管(902)的内表面与旋转柱(908)的外表面顶部连接，所述旋转柱(908)的外表面底端与挤压片(907)的外表面顶部连接，所述旋转柱(908)的外表面中部与限位管(909)的内表面连接，所述限位管(909)的外表面左侧与限位杆(903)的外表面左侧连接，所述外螺纹套(910)的外表面左侧与挡圈(906)的外表面底部连接，所述旋转柱(908)的外表面顶端与拧手(901)的外表面底部连接，所述保温管本体(1)的外表面与锁温管(5)的内表面连接，所述锁温管(5)的内表面中部与保温隔管(7)的外表面一侧连接，所述保温隔管(7)的外表面顶部与保温棉料层(6)的外表面底部连接，所述保温隔管(7)的外表面底部与绝温管(8)的外表面顶部连接所述锁温管(5)的外表面左侧与安装圈(4)的内表面连接，所述安装圈(4)的外表面底部与入地刺体(3)的外表面顶部连接。
适用于多年冻土路基的直接抽吸式主动通风降温装置[发明专利]
专利名称：适用于多年冻土路基的直接抽吸式主动通风降温装置
专利类型：发明专利
发明人：朱占元,罗飞,郭子红,邹祖银,李林,罗瑶,吴贻珂,常炳申请号：CN201810075781.9
申请日：20180126
公开号：CN108118571A
公开日：
20180605
专利内容由知识产权出版社提供
摘要：本发明公开了一种适用于多年冻土路基的直接抽吸式主动通风降温装置，属于多年冻土路基维护领域，包括通风管、吸气扇、空心柱、追风装置和风能转换装置；空心柱固定于路基旁，通风管埋设于路基中，其出气口与空心柱的进气端连通；风能转换装置和追风装置设于空心柱顶部。
本发明解决传统通风管路基通风效率低、容易受堵塞失效、安装模式单一、适应面窄，无法运用于多年冻土场地宽幅路基的问题。
申请人：四川农业大学
地址：611830 四川省成都市都江堰市建设路288号
国籍：CN
代理机构：成都九鼎天元知识产权代理有限公司
更多信息请下载全文后查看。
【CN209816769U】一种公路桥梁用除冰装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920325497.2(22)申请日 2019.03.14(73)专利权人 陈霞地址 274000 山东省菏泽市长江东路6600号公路局工业园内411室(72)发明人 陈霞 (51)Int.Cl.E01H 5/12(2006.01)E01H 10/00(2006.01)(54)实用新型名称一种公路桥梁用除冰装置(57)摘要本实用新型公开了一种公路桥梁用除冰装置，包括车身、旋转丝杆、前杠、液压柱、杆槽、液压杆、震动箱、滑块、滑轨、复位弹簧、挤压杆、刀片、橡胶推板、撒盐组件、第一齿盘、第一齿轮、第二齿轮和齿链，该实用新型通过棒锥进行往复冲击的方式对冰面破碎，实现棒锥不接触地面，只接触冰即可实现破碎，然后通过刀片配合，将冰面进行破碎，达到既能破冰，有不对地面进行撞击，能够很好的保护公路或桥梁，在冲击后，冰块体积仍然较大，通过毛刷辊作业，将冰块输入到破碎箱，通过第一齿辊和第二齿辊配合对冰块进行粉碎，降低冰块体积，便于后续清理，提高清理速度，在进行破冰后，向地面播撒粗盐，降低地面温度，防止二次上冻。
权利要求书2页 说明书4页 附图2页CN 209816769 U 2019.12.20C N 209816769U权 利 要 求 书1/2页CN 209816769 U1.一种公路桥梁用除冰装置，包括车身(1)、旋转丝杆(2)、前杠(3)、液压柱(4)、杆槽(5)、液压杆(6)、震动箱(7)、滑块(8)、滑轨(9)、复位弹簧(10)、挤压杆(11)、刀片(12)、橡胶推板(13)、毛刷辊(14)、斜面板(15)、车轮(16)、撒盐组件(17)、第一齿盘(18)、第一齿轮(19)、第二齿轮(20)、齿链(21)、第一电机(22)、第一齿辊(23)、粉碎箱(24)、第二齿盘(25)、第二齿辊(26)、锥棒(27)、套筒(28)、挤压弹簧(29)、旋转轴(30)、第二电机(31)和凸轮(32)，其特征在于：所述前杠(3)安装在车身(1)的前端，所述液压柱(4)安装在前杠(3)的一侧顶端，所述滑轨(9)固定在前杠(3)的一侧，所述滑块(8)扣接在滑轨(9)的外部，所述震动箱(7)固定在滑块(8)的一侧，所述液压杆(6)的顶端固定在液压柱(4)的输出端部，所述液压杆(6)的底端固定在震动箱(7)的顶侧，所述第二电机(31)固定在震动箱(7)的外壁一侧，所述旋转轴(30)的一端固定在第二电机(31)的输出端部，所述旋转轴(30)的另一端通过轴承固定在震动箱(7)的内壁一侧，所述凸轮(32)固定在旋转轴(30)的外部，所述套筒(28)嵌入式安装在震动箱(7)的前侧侧壁内部，所述锥棒(27)插接在套筒(28)的内部，所述挤压弹簧(29)套接在锥棒(27)的一端外部，所述挤压弹簧(29)的一端固定在锥棒(27)的一端端部，所述挤压弹簧(29)的另一端固定在套筒(28)的端口处，所述杆槽(5)竖直开设在车身(1)的前侧内部，所述挤压杆(11)竖直贯穿杆槽(5)的底侧槽壁，所述刀片(12)安装在挤压杆(11)的底端，所述复位弹簧(10)套接在挤压杆(11)的顶端外部，且位于挤压杆(11)的顶端端部与杆槽(5)的底侧槽壁之间，所述旋转丝杆(2)通过螺纹配合安装在杆槽(5)的内部，且位于挤压杆(11)的正上方，所述斜面板(15)固定在车身(1)的中端内部，所述橡胶推板(13)固定在斜面板(15)的底端，所述毛刷辊(14)的两端通过轴承配合安装在车身(1)的内壁两侧，所述第二齿轮(20)固定在毛刷辊(14)的一端端部，所述齿链(21)外切套接在第一齿轮(19)和第二齿轮(20)的外部，所述粉碎箱(24)安装在车身(1)的内部，且粉碎箱(24)的端口一侧与斜面板(15)的顶端连接，所述第一电机(22)安装在粉碎箱(24)的一侧，所述第一齿辊(23)的一端固定在第一电机(22)的输出端部，所述第一齿辊(23)的另一端贯穿粉碎箱(24)的另一侧侧壁，所述第一齿盘(18)安装在第一齿辊(23)的另一端端部，所述第二齿辊(26)的两端分别通过轴承安装在粉碎箱(24)的两侧箱壁内部，所述第二齿盘(25)安装在第二齿辊(26)的一端，且第二齿盘(25)与第一齿盘(18)为啮合结构，所述撒盐组件(17)安装在车身(1)的尾端，所述撒盐组件(17)包括盐箱(171)、搅拌杆(172)、漏斗(173)、漏阀(174)和第三电机(175)，所述第三电机(175)安装在盐箱(171)的外壁一侧，所述搅拌杆(172)的一端固定在第三电机(175)的输出端部，所述搅拌杆(172)的另一端通过轴承固定在盐箱(171)的内壁一侧，所述漏斗(173)安装在盐箱(171)的底侧，且与盐箱(171)为相通结构，所述漏阀(174)固定在漏斗(173)的底端一侧，所述车身(1)的底侧安装有车轮(16)。
一种用于冻土路基保护热防护结构及方法[发明专利]
专利名称：一种用于冻土路基保护热防护结构及方法专利类型：发明专利
发明人：倪玉山,丰火雷,邓璇
申请号：CN202010726927.9
申请日：20200726
公开号：CN111877073A
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本发明涉及一种用于冻土路基保护热防护结构及方法，该热防护结构是由两类导热系数相差较大的材料A及材料B交替重叠形成的多层结构，辅设于路基下并将待保护的冻土路基覆盖。
本发明的冻土路基热防护的路基材料，根据热超构材料性质，能有效控制热传导方向。
当气温变化，温度升高时，可以使路面结构传导的热量流走，阻止热量进入冻土路基内部，减小暖季进入冻土路基中的热量，缓解冻土的冻融，避免冻土上限退化；本发明由于采用部分金属，能提高路基强度。
超构材料成分简单，制备工艺简单，成本低。
申请人：复旦大学
地址：200433 上海市杨浦区邯郸路220号
国籍：CN
代理机构：上海科盛知识产权代理有限公司
代理人：顾艳哲
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920193193.5
(22)申请日 2019.02.13
(66)本国优先权数据
201811029654.1 2018.09.05 CN
(73)专利权人 俞祁浩
地址 730000 甘肃省兰州市东岗西路320号
中科院寒区旱区环境与工程研究所
(72)发明人 俞祁浩
(74)专利代理机构 北京律诚同业知识产权代理
有限公司 11006
代理人 王玉双 李岩
(51)Int.Cl.
E01C 3/06(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
用于冻土路基坡面降温的管道式空心调控
层
(57)摘要
本实用新型公开了一种用于冻土路基坡面
降温的管道式空心调控层，管道式空心调控层铺
设于路基坡面，管道式空心调控层的两端分别靠
近路基坡面的坡面顶部及坡面底部。
管道式空心调控层具有对应于靠近坡面顶部的第一通风口
及对应于靠近坡面底部的第二通风口，第一通风
口连通于第二通风口，以形成从坡面顶部至坡面
底部及/或坡面底部至坡面顶部的双向换流通
道，以加快管道式空心调控层内的空气对流从而
对路基坡面进行降温，管道式空心调控层为多条
空心管平行设置形成的单层结构或者多层结构。
权利要求书1页 说明书9页 附图4页CN 209836711 U 2019.12.24
C N 209836711
U
权 利 要 求 书1/1页CN 209836711 U
1.一种用于冻土路基坡面降温的管道式空心调控层，其特征在于，所述管道式空心调控层铺设于路基坡面，所述管道式空心调控层的两端分别靠近路基坡面的坡面顶部及坡面底部，所述管道式空心调控层具有对应于靠近所述坡面顶部的第一通风口及对应于靠近所述坡面底部的第二通风口，所述第一通风口连通于所述第二通风口，以形成从所述坡面顶部至所述坡面底部及/或所述坡面底部至所述坡面顶部的双向换流通道，以加快管道式空心调控层内的空气对流换热从而对路基坡面进行降温，所述管道式空心调控层为多条空心管平行设置形成的单层结构或者多层结构。
2.如权利要求1所述的管道式空心调控层，其特征在于，所述多条空心管沿第一方向铺设于所述路基坡面上，每一所述空心管具有第一管口及第二管口，所述第一管口的集合形成所述第一通风口，所述第二管口的集合形成所述第二通风口。
3.如权利要求2所述的管道式空心调控层，其特征在于，位于底层的至少一所述空心管的所述第一管口及/或所述第二管口上分别设置有风门。
4.如权利要求1所述的管道式空心调控层，其特征在于，位于底层的至少一所述空心管的管壁上开设有多个透气孔。
5.如权利要求1所述的管道式空心调控层，其特征在于，还包括聚冷结构，设置于位于底层的至少一所述空心管内，所述聚冷结构吸收冷能以抵抗所述空心管内的升温。
6.如权利要求5所述的管道式空心调控层，其特征在于，所述聚冷结构包括：
底盘，沿所述空心管的长度方向设置于所述空心管的底部；
多个隔断，沿所述空心管的长度方向间隔设置于所述底盘上，当有液体流入所述空心管内时，所述液体被阻挡于相邻的二个所述隔断之间，所述液体在所述空心管内的对流换热过程中通过液面蒸发、相变吸热降低所述空心管的底面的温度；或当空气温度降低时所述液体吸收冷能，当温度升高时，所述液体释放冷能以抵抗所述空心管内的升温。
7.如权利要求6所述的管道式空心调控层，其特征在于，所述聚冷结构包括多个蓄能体，沿所述空心管的长度方向设置于所述空心管内，当温度降低时所述蓄能体吸收冷能，当温度升高时，所述蓄能体释放冷能以抵抗所述空心管内的升温。
8.如权利要求7所述的管道式空心调控层，其特征在于，所述蓄能体包括：
壳体；
液态蓄能介质，设置于所述壳体内，当温度降低时所述液态蓄能介质吸收冷能，当温度升高时，所述液态蓄能介质释放冷能以抵抗所述空心管内的升温。
9.如权利要求1所述的管道式空心调控层，其特征在于，各条所述空心管之间通过固定件及定位件进行连接。
10.如权利要求1所述的管道式空心调控层，其特征在于，还包括设置于所述第一通风口上方的导风板组件，以加强所述多条空心管内的空气流动。
11.如权利要求10所述的管道式空心调控层，其特征在于，所述导风板组件还包括：
支架，设置于所述坡面顶部上；
导风板，装设于所述支架上，且所述导风板具有一倾斜角度。
2。
