压缩空气三联件作用
气动三联件空气过滤器的工作原理作用
气动三联件空气过滤器的工作原理作用
气动三联件空气过滤器是一种用于过滤空气中杂质和粉尘的装置，通
常可以分为粗过滤器、中效过滤器和高效过滤器三部分。
其工作原理
是利用过滤材料对空气中的颗粒物进行过滤，保证空气中的有害颗粒
物得以去除，从而保障气动设备的正常运行和使用寿命。
粗过滤器通常采用网型过滤材料，主要用于过滤大颗粒物。
中效过滤
器采用玻璃纤维、合成纤维等材料，其过滤效率较高，能够过滤掉直
径为1-5微米的颗粒物。
高效过滤器采用尼龙网和高效纤维等材料，
其过滤效率更高，能够过滤掉直径小于1微米的颗粒物，从而保证压
缩空气中的干净和洁净。
气动三联件空气过滤器的作用是保证气动设备的正常工作。
空气中的
杂质和粉尘会附着在气动元件的表面，导致气动元件的摩擦损失增大，从而降低气动元件的使用寿命。
而空气过滤器可以有效地过滤掉这些
杂质和粉尘，降低气动元件的磨损和故障率，从而保障气动设备的正
常工作和延长使用寿命。
除此之外，气动三联件空气过滤器还可以保护和延长其它设备的使用
寿命。
例如，对于喷塑设备来说，空气中的杂质和粉尘会造成涂层的
不均匀和缺陷，影响表面的光洁度和美观性。
而空气过滤器可以有效
地过滤掉杂质和粉尘，保证喷涂的表面光滑、均匀和美观。
总之，气动三联件空气过滤器是一种非常重要的设备，其工作原理是通过过滤杂质和粉尘保障气动设备的正常工作和使用寿命。
我们应当加强使用维护和保养，确保其正常运行和有效过滤效果。
铝合金压缩空气管等径三通的作用与用途
一、铝合金压缩空气管等径三通的定义铝合金压缩空气管等径三通，是一种用于空气压缩系统中的重要连接件。
它通常由高强度的铝合金材料制成，具有良好的耐腐蚀性能和高强度，适用于各种恶劣环境下的使用。
二、铝合金压缩空气管等径三通的作用1. 分流和合流作用：铝合金压缩空气管等径三通可以实现气体的分流和合流，使得气体在管道中的流动更加平稳高效。
通过三通的连接，可以将压缩空气管道分流到不同的系统中，或者将不同的管道合流到一个系统中，实现气体的有效利用和分配。
2. 减小管道阻力：在压缩空气系统中，管道的阻力对于系统的运行效率有着重要的影响。
铝合金压缩空气管等径三通的设计可以有效减小气体在管道中的阻力，降低能源消耗，提高系统的工作效率。
3. 保持系统稳定：压缩空气系统中通常会存在压力波动的问题，铝合金压缩空气管等径三通的作用之一就是保持系统的稳定运行。
它可以通过合理的管道布局和连接，减少空气的涡流和湍流，保持系统内部的气压平稳，减轻系统的压力波动。
三、铝合金压缩空气管等径三通的用途1. 工业生产：铝合金压缩空气管等径三通广泛应用于工业生产中的压缩空气系统，如汽车制造、机械加工、食品加工等领域。
它可以连接各种气动工具和设备，保证压缩空气的稳定供应，提高生产效率。
2. 石油化工：在石油化工领域，铝合金压缩空气管等径三通也扮演着重要的角色。
它可以连接各种管道和设备，在炼油、化工生产过程中传递压缩空气，保证设备的正常运行。
3. 建筑工程：在建筑工程中，铝合金压缩空气管等径三通被广泛应用于空调、通风、管道连接等工程中。
它可以连接不同的管道系统，实现空气、气体的分配和传递。
4. 其他领域：铝合金压缩空气管等径三通还可以用于航空航天、轨道交通、船舶制造等领域，以满足不同设备和系统对于压缩空气的需求。
总结铝合金压缩空气管等径三通作为压缩空气系统中的重要连接件，具有分流和合流作用、减小管道阻力以及保持系统稳定的功能。
它在工业生产、石油化工、建筑工程以及其他领域中具有广泛的用途，为各种领域的气动系统提供可靠的连接和支持。
三联件说明书
气源三联件的综合使用说明气动三联件一般指空气过滤器、减压阀、油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。
还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。
有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。
总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。
A.供气1、确保空气压缩机为气动工具提供正确的出气量(CFM)。
2、当工具与气源相连接时，将扳机开关(或压柄开关)置于"停止"档或"停止"位置。
3、当使用此工具时，采用政党标准的psi(或6.0~8.0公斤)气压。
气压过高和不干净的空气会因磨损过快而缩短工具的使用寿命，同时也有可能造成危险。
4、每天都应将储气罐中的水排干，因为气路中的水份很容易进入到工具中，并在使用工具时损坏工具的结构。
5、每周清洗一次空气入口处的过滤器装置。
请参考下面的连接装配图表。
6、当风管的长度大于8米时，通常需增加适量的排出气压以弥补长距离风管的途中气压损耗。
风管的内径必须为1/4"(6.35MM)，且与之相连的接头的内孔内径也必须为1/4"(6.35MM)。
但是通常推荐内径是3/8"(9.5MM)的风管以使气动工具的使用达到最好的效果。
7、使用合适的风管和接头装置。
我们不建议将快速接头直接连接到工具上，因为这样可能会由于工具使用时所产生的振动而使接头脱位或漏气。
相反，必须使用一根连接风管把气源引入到气动工具中。
B.安全说明1、必须时刻佩戴有安全认证的防护眼镜。
一定要使用防尘面罩，因为本工具的使用可能会产生对人体有害的灰尘。
如果有必要的话，还应当使用耳罩及手套。
2、始终保持身体和立足点的平衡。
使用夹具或台钳进行安全工作，这样双手都可以用于操作本工具。
气源三联件组成和使用说明
气源三联件组成和使用说明气源三联件组成和使用说明一、气源三联件的概述气源三联件是指由压力表、过滤器和润滑器组成的一种空气处理设备，用于净化压缩空气并对其进行调节。
它被广泛应用于各种机械设备中，如气动工具、自动化设备等。
二、气源三联件的组成1. 压力表压力表是气源三联件中最基本的部分之一，它用于测量空气系统中的压力。
在使用时，需要将其安装在进入系统的管道上，并根据需要调整压力。
2. 过滤器过滤器是另一个重要部分，它主要用于过滤空气中的杂质和水分。
这些杂质和水分会影响到机械设备的正常运行，并缩短其寿命。
过滤器通常采用纸质或者网状材料制成。
3. 润滑器润滑器主要用于对空气系统中使用到的工具和设备进行润滑。
在使用时，可以添加适量的润滑油来保护机械设备，并延长其寿命。
三、如何正确使用气源三联件1. 安装气源三联件在安装气源三联件时，需要注意以下几点：（1）按照压力表、过滤器和润滑器的顺序进行安装。
（2）确保安装位置稳固，并且与空气系统的管道连接紧密。
（3）对于大型机械设备，需要根据实际情况选择更大的气源三联件。
2. 调整压力在使用气源三联件之前，需要根据实际需求调整其输出压力。
一般来说，输出压力应该略高于机械设备所需的最低压力。
3. 更换过滤器过滤器需要定期更换，以保证其正常工作。
一般情况下，每隔3-6个月就需要更换一次过滤器。
如果发现过滤器已经失效或者出现漏水等问题，应立即更换。
4. 添加润滑油在使用润滑器时，需要添加适量的润滑油。
一般来说，在使用前应该先将润滑油倒入润滑器中，并确保其能够正常流动。
5. 清洁和维护为了保持气源三联件的正常工作状态，需要定期对其进行清洁和维护。
一般来说，每隔3-6个月就需要对其进行一次清洁和检查。
在清洁时，应该先将气源三联件拆开，并用清水或者压缩空气进行冲洗。
四、气源三联件的优点1. 提高机械设备的使用寿命气源三联件可以有效地净化压缩空气，并对其进行调节。
这样可以避免杂质和水分对机械设备的损害，从而延长其使用寿命。

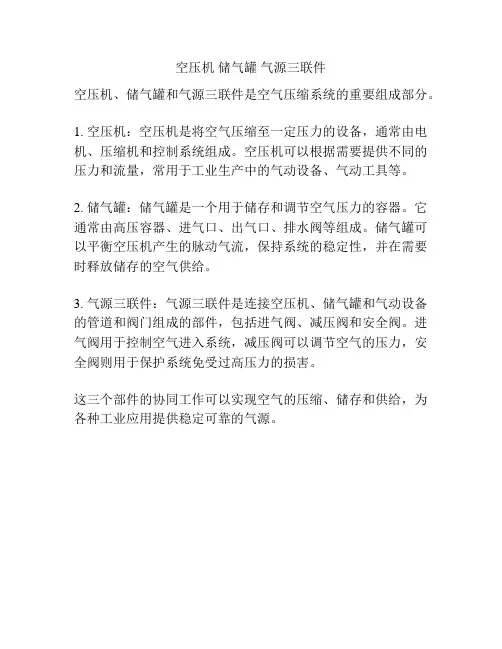

空压机 储气罐 气源三联件
空压机储气罐气源三联件
空压机、储气罐和气源三联件是空气压缩系统的重要组成部分。
1. 空压机：空压机是将空气压缩至一定压力的设备，通常由电机、压缩机和控制系统组成。
空压机可以根据需要提供不同的压力和流量，常用于工业生产中的气动设备、气动工具等。
2. 储气罐：储气罐是一个用于储存和调节空气压力的容器。
它通常由高压容器、进气口、出气口、排水阀等组成。
储气罐可以平衡空压机产生的脉动气流，保持系统的稳定性，并在需要时释放储存的空气供给。
3. 气源三联件：气源三联件是连接空压机、储气罐和气动设备的管道和阀门组成的部件，包括进气阀、减压阀和安全阀。
进气阀用于控制空气进入系统，减压阀可以调节空气的压力，安全阀则用于保护系统免受过高压力的损害。
这三个部件的协同工作可以实现空气的压缩、储存和供给，为各种工业应用提供稳定可靠的气源。
气动三联件原理范文
气动三联件原理范文
一、气动三联件的原理：
1.空气源：通常使用压缩空气作为动力源。
压缩空气通过气管输送到
控制单元，为执行单元提供气动能源。
2.控制单元：控制单元包括气源处理装置、控制阀和电磁阀等。
气源
处理装置用于过滤、调节和润滑压缩空气，确保空气的质量和稳定性。
控
制阀和电磁阀根据信号控制气体的通断和流量，从而实现对执行单元的控制。
3.执行单元：执行单元根据控制指令完成机械运动。
常见的执行单元
包括气缸和气阀。
气缸是一种利用气压作用在活塞上产生线性运动的装置，常用于推动物体或产生力。
气阀是一种用来控制气体通断的装置，常用于
控制系统中的气体流动。
二、气动三联件的工作原理：
具体而言，气动三联件的工作过程可分为以下几个步骤：
1.压缩空气供给：由压缩空气供给系统将压缩空气送至气动三联件的
控制单元。
2.气源处理：压缩空气经过气源处理装置，除去杂质和过大的湿气，
并通过调节阀或调压阀控制压力。
同时，为了保证气动三联件的正常工作，还需给压缩空气添加适量的润滑油。
3.控制信号输入：控制信号可以是手动操作、传感器信号或计算机控
制等。
通过控制阀或电磁阀的控制，将控制信号转化为气体控制信号。
4.执行机构运动：根据控制信号，电磁阀控制气源的通断，控制阀控制气源的流量。
气缸根据气源的变化，通过气压产生推力，驱动连杆或传动装置产生机械动作。
5.检测与反馈：在气动三联件工作过程中，可以通过传感器、开关或反馈装置对机械位移、速度、压力等参数进行监测和反馈，以保证系统的稳定性和安全性。
总结：。
气动三联件原理图解
气动三联件原理图解
气动三联件是由气缸、气控阀和气源组成的一种用于控制气动设备的装置。
这三个部分的协同工作使得气动设备能够实现各种不同的功能。
在气动三联件的工作原理中，气源是提供动力的核心部分。
它通常是一个压缩空气罐，通过一个压缩机将空气压缩进罐内，然后通过管道将气源供给到气动设备中。
气动设备中的气缸是气动三联件中的执行部分。
它负责将气源产生的压缩空气转化为物理动力，实现对工作对象的撤退、推动、顶升等动作。
气缸通常由一个活塞和一个缸体组成，活塞在缸体内来回运动实现工作。
气控阀是气动三联件中的控制部分。
它用来控制气源流入和流出气缸的通道，从而控制气缸的动作。
气控阀通常有两种类型，一种是手动阀，需要通过人工操作来控制，另一种是自动阀，通过传感器或计算机控制来实现自动化操作。
当气源流入气控阀时，如果气控阀处于闭合状态，气源无法从阀门中流出，气缸无法获得气源的动力，因此气缸无法工作。
当气控阀打开时，气源通过阀门流入气缸，推动活塞产生运动，实现工作。
需要注意的是，在实际的气动三联件应用中，还会有一些辅助元件，如气源处理单元、滤清器、减压阀等，以确保气源的质量和稳定性，提高气动设备的工作效率和可靠性。
综上所述，气动三联件通过气源、气缸和气控阀的协同工作，实现对气动设备的控制和操作。
它是工业自动化领域中不可或缺的关键装置。
气源三联件和真空发生器
气源调节装置气动传动系统中属于辅件及其他装置。
作用：气源调节装置在气动系统中起着过滤、调压及油雾化的作用。
符号：常用类别：三联件（分水滤气器、减压阀、油雾器的组合件）二联件（分水滤气器、油雾器的组合件）油雾器在气动流体传动系统中，动力是通过闭合回路中的压缩空气来传递和控制的。
在空气介质需要润滑的场合，油雾器就是设计用以把需要的润滑剂加入到空气流中的元器件。
油雾器是一种特殊的注油装置，它将润滑油进行雾化并注入空气流中，随压缩空气流入需要润滑的部位，达到润滑的目的。
分水滤气器分水滤气器，顾名思义，即将压缩气体中的水汽、油滴及其他一些杂质从气体中分离出来，达到净化的作用的元件。
因此，分水滤气器一般又称为空气过滤器或气水分离器如右图所示：从进口进入的压缩空气，通过导流板（2）后沿导流叶片切线方向高速旋转，混杂在空气中的水汽、油滴及其他一些杂质在强大的离心作用下分离出来，甩到水杯（7）的内壁上，流到水杯的底部，除去液态水油和较大杂质的压缩空气，再通过滤芯（3）的进一步过滤，清除微小的固态颗粒，然后从出口输出清洁的压缩空气。
伞形挡水板（5）将水杯分隔成上下两部分，下部保持压力静区，可以防止高速旋转的气流吸起杯底的水油。
聚集在杯底的水油从排水阀（8）放掉。
不过，分水滤气器不能除去气态的水和油。
编辑本段使用和维护分水滤气器的出入口要求连接正确，否则不能形成高速旋转气流，将杂质分离出来；分水滤气器必须竖直水杯向下安装；分水滤气器要根据实际情况经常放水，否则水位高过伞形挡板时失去分离效果。
【SMC 真空发生器ZM131SH-K5LZ真空发生器产生真空的原理和传统真空泵是不一样的。
它是让压缩空气在泵体内形成高速气流，大家知道，气体的流动速度越高，当地的气体压力就越低（从柏努利方程可以得出），因此就具有越强的抽吸能力。
真空发生器就是利用这种原理制成的。
正因为如此，在同等真空抽气量的情况下，真空发生器体积小，基本不用维护，真正的无油，是一种既可靠效率又高的真空泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩空气三联件作用
压缩空气三联件是压缩空气系统中非常重要的组成部分，它们由三个关键元件组成，分别是气源处理组件、流量控制元件和执行元件。
以下是压缩空气三联件的具体作用。
气源处理组件：
气源处理组件是压缩空气系统中的第一个组件，主要是对压缩空气进行净化处理，以确保空气不含任何对系统有害的物质，如防止油污、水分或杂质被吸入通过压缩机而进入系统。
气源处理组件一般由过滤器、调压器和润滑器三部分组成。
过滤器：用来滤除油、水和其他杂质，保持压缩空气干燥、清洁。
调压器：用于调节系统压力，以确保系统正常运行。
润滑器：用于给执行元件提供足够的润滑，阻止执行元件因摩擦等而受损。
流量控制元件：
流量控制元件主要是用来控制压缩空气在系统内的流量，确保系统能够按照要求完成各项任务，这些元件包括单向阀、调流器和闸流阀。
单向阀：能够控制压缩空气在一个方向上的流动，避免压缩空气在管道中倒流。
调流器：用来调整液体和气体的流量，确保系统的正常运行。
闸流阀：可调节系统内的流量，以达到控制压缩空气流量的目的。
执行元件：
执行元件是通过控制压缩空气的流动来实现特定功能的元件，它们包括阀门、气缸、气动推动器和气动工具等。
阀门：通过开关来控制压缩空气的流动，控制气体的流量和压力。
气缸：可将压缩空气的压力转化为直线运动的力，常用于自动化控制中。
气动工具：将压缩空气转化为压力，用于各种机器和设备的操作。
综上所述，压缩空气三联件在压缩空气系统中起着非常重要的作用，它们通过各自的功能进行协同作用，保证了系统的正常、稳定运行，能够改善工作效率，提高生产效益。
