新亚洲冷库控制器说明书
新亚洲NA6839(V1.00)使用说明
NA6839使用说明（V1.00）主要功能及技术指标主要功能：☞温度控制（制冷/制热两种模式）：温度显示、温度控制（可设定制冷/制热模式）、压缩机开机延时保护、温控探头异常告警、温控探头故障时可以按设定的开停比定期运行。
☞风机控制：七种风机运行模式：风机提前/延时启动、延时停止、温控启停、时控启停、常开、常停、化霜时启动或停止。
☞化霜控制：两种化霜模式（电热、热气），三种化霜启动模式（时间间隔、累计压缩机运转时间、实时钟），两种化霜结束模式（定时、温度时间双重控制）、化霜滴水、手动化霜、化霜探头异常告警、化霜时禁止高温告警☞实时钟：内置实时钟，掉电后能继续保持运行，提供准确的时间，用于实时化霜等功能。
☞电流显示：可显示三相平均电流，并可通过按键切换分别显示A、B、C三相电流。
☞过载保护：当三相平均电流超过整定电流时，保护电路动作，断开负载。
☞缺相保护：当检测到缺相或三相电流严重不平衡时，保护电路动作，断开负载。
主要技术指标：温度范围：-50～150︒C（分辨率0.1︒C)电流显示范围：0～100A，精度±10%电流设定范围：0～80A电源电压：220V±10%或380V±10%，参见产品后贴使用环境：温度-10℃～50℃，湿度≤85%，无凝露。
输出触点容量：8A/250VAC(纯阻性负载)温度传感器：NTC R25=5kΩ,B(25/50)=3470K执行标准：Q/320585XYK01-2004(NA6839-CTDFAX)操作指南面板图：☝面板上的指示灯含义是什么？面板上的指示灯从左到右排列的功能含义如下表：指示灯指示灯名称亮闪烁温度设定正在温度设置状态-制冷正在制冷准备制冷，在压缩机延时保护状态制热正在制热准备制热，在压缩机延时保护状态化霜正在化霜化霜滴水或压缩机延时保护状态风机风机运转-告警-告警状态☝数码管显示含义数码管在正常时显示温度，如果显示“SHr”表示温度传感器短路，“OPE”表示温度传感器断线。
全自动冷库控制器说明书
冰山嘉德全自动冷库控制器（V1.0）●控制和人机交互界面采用独立的分体式设计，便于灵活配置。
●3个控制风机运行的继电器输出。
●1个控制供液电磁阀的继电器输出。
●1个控制回气电磁阀的继电器输出。
●1个控制旁通电磁阀的继电器输出。
●1个控制热氨冲霜电磁阀的继电器输出。
●1个控制水冲霜电磁阀继电器输出。
●1个控制排水管加热的继电器输出。
●1路用于自动控制的压力传感器或湿度传感器（4~20mA）信号输入。
●2路或4路（回风、出风）温度传感器信号输入。
●1路风机电流信号输入（电流互感器二次输出电流0~5A，可选）。
●9个用于控制和安全保护的开关量输入。
●控制器供电电源：24Vdc。
●控制部分有两个完全独立的RS485通信端口。
COMA用于和显示器相连，COMB为今后扩展备用。
●显示部分也有两个完全独立的RS485通信端口。
一个用于和控制器相连，另一个用于和上位机通信，进行远程控制和管理。
●通信采用RS485 Modbus RTU协议。
运行手册概述全自动冷库控制器（以下简称控制器）作为冰山嘉德公司因应当今信息化大潮提出的透明冷库概念的一部分，具有网络通信和远程控制功能。
该控制器可根据冷库运行状况实行对冷库的相关设备进行自动控制。
除此之外，它可以经过通信网络将冷库运行的工作状态及相关数据送往上位机，以便进行远程监控。
本手册是控制器的使用及操作说明，在手册中详细的说明了控制器的使用场合、功能用途、外部接线方式、参数设定方法、具体操作步骤、按钮功能说明、故障信息解释等内容。
使用控制器前，用户务必先详细阅读并了解本手册的内容。
一、工作原理全自动冷库控制器是一种利用微处理器数字控制技术对冷库进行全自动控制的装置。
它实时地对回风及出风温度进行跟踪采样，对冷库冷设备的工作状态进行检测，并按照设定的控制参数和控制逻辑对冷库设备（风机、加热器、供液、冲霜）进行控制。
全自动冷库控制器由两部分组成：GC1719-LCS控制单元和CAM1-LCS操作显示单元。
新款冷库控制器使用说明
请妥善保管此说明，以便今后使用与维护!M200C冷冻、冷藏微电脑控制器使用说明（合理的制冷流程控制，适用于采用分时启动压缩机的冷库系统）一、技术特点：●简单的用户操作菜单●开关量输入保护接口●强抗干扰能力杜绝误动作●嵌入式安装方式(自动卡入)●全程0.1℃分辨率显示●静态缺相及相序保护功能●进口温度传感器芯片●工业级的环境温度适用范围●键盘锁功能●压缩机动态缺相保护●进口输出继电器●故障代码与蜂鸣器报警提示●多种化霜方式选择●压缩机过流、不平衡保护●美国微芯公司工业级芯片●可记忆化霜周期●供液阀控制●断电延时保护●大屏幕显示●温度校准功能●灵活的风机控制功能●输出继电器短路保护●超薄机身(35mm)●宽电压适用范围●自定义输出功能●适用于分时启动的双绕组压缩机二、按键操作与指示灯说明(平常状态是指仪表不进行任何操作只显示实测温度的状态)●▲键-调节数据时，向上调节键，长按可快速调节；平常状态下，按3下显示H--后，进入制冷上限调节；按3秒进入手动化霜，再按3秒则退出。
●▼键-调节数据时，向下调节键，长按可快速调节；平常状态下，按3下显示L--后，进入制冷下限调节；按6秒后显示OFF与实测温度交替显示，表示进入关闭模式，再按6秒或重新上电可解除。
●相关数据调节到希望值后,同时按两键后松开,则屏幕闪烁一下,并有一声嘟音,表示修改成功.再同时按两键后松开则进入下一菜单或返回平常状态。
同时按两键后松开，表示数据修改成功或进入、退出相关菜单。
冷库板// >>>冷库门●灯闪时表示处于延时状态,灯亮表示风机正在工作。
菜单标题菜单说明进入方法调节范围缺省值单位H-- 制冷上限开机调节平常状态下，按▲键3下L～50.0 1.0 ℃L-- 制冷下限停机调节平常状态下，按▼键3下-50.0～H -1.0 ℃EXX 最大化霜时间调节平常状态下，同时按▲和▼键3秒01～99 15 Min FXX 化霜间隔时间调节显示EXX时，同时按▲和▼键进入00～99 24 Hour四、管理员操作菜单(平常状态是指仪表不进行任何操作只显示实测温度的状态)在仪表上电3分钟内，平常状态下，按▼键6秒，交替显示OFF与实测温度，表示系统进入关闭模式，再同时按两键10秒进入四个主菜单的标题显示，分别为A--、b--、C--、d--，按▲或▼键选择某个主菜单标题后，再同时按两键后松开，则进入这个主菜单下的各个子菜单，按▲或▼键可选择各个子菜单标题，再同时按两键后松开，则显示这个子菜单的调节数值，此时可以按▲或▼键进行数据调节，数据调节完成后，同时按两键后松开则屏幕闪烁一下,并有一声嘟音,表示修改成功.再同时按两键松开则返回上一级菜单；若不进行任何操作，30秒后，系统将返回关闭模式状态。

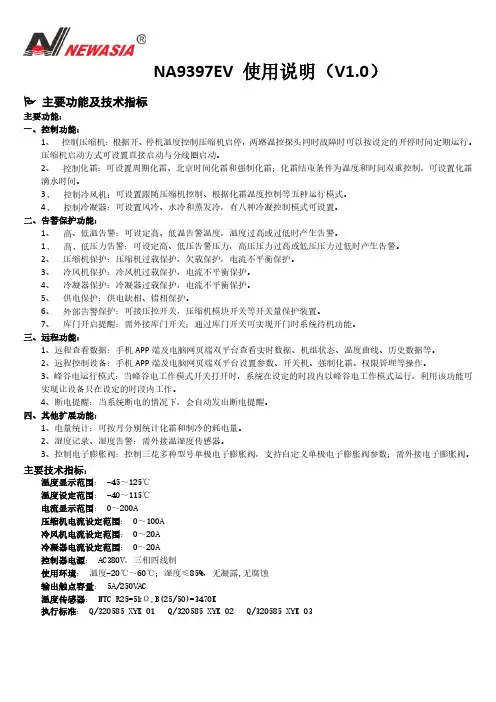

新亚洲NA9397EV使用说明
NA9397EV 使用说明（V1.0）主要功能及技术指标主要功能：一、控制功能：1、控制压缩机：根据开、停机温度控制压缩机启停，两路温控探头同时故障时可以按设定的开停时间定期运行。
压缩机启动方式可设置直接启动与分线圈启动。
2、化霜：可设置周期化霜、北京时间化霜和强制化霜；化霜结束条件为温度和时间双重控制，可设置化霜滴水时间。
3可设置跟随压缩机控制、根据化霜温度控制等五种运行模式。
4冷凝器：可设置风冷、水冷和蒸发冷，有八种冷凝控制模式可设置。
二、告警保护功能：1、、低温告警：可设定高、低温告警温度，温度过高或过低时产生告警。
1压力告警：可设定高、低压告警压力，高压压力过高或低压压力过低时产生告警。
2、压缩机保护：压缩机过载保护，欠载保护，电流不平衡保护。
3、冷风机保护：冷风机过载保护，电流不平衡保护。
4、冷凝器保护：冷凝器过载保护，电流不平衡保护。
5、供电保护：供电缺相、错相保护。
6、保护：可接压控开关，压缩机模块开关等开关量保护装置。
7、库门开启提醒：需外接库门开关；通过库门开关可实现开门时系统待机功能。
三、远程功能：1、远程查看数据：手机APP端及电脑网页端双平台查看实时数据、机组状态、温度曲线、历史数据等。
2、远程控制设备：手机APP端及电脑网页端双平台设置参数、开关机、强制化霜、权限管理等操作。
3、峰谷电运行模式：当峰谷电工作模式开关打开时，系统在设定的时段内以峰谷电工作模式运行，利用该功能可实现让设备只在设定的时段内工作。
4、断电提醒：当系统断电的情况下，会自动发出断电提醒。
四、其他扩展功能：1、电量统计：可按月分别统计化霜和制冷的耗电量。
2、湿度记录、湿度告警：需外接温湿度传感器。
3、控制电子膨胀阀：控制三花多种型号单极电子膨胀阀，支持自定义单极电子膨胀阀参数；需外接电子膨胀阀。
主要技术指标：温度显示范围： -45～125℃温度设定范围： -40～115℃电流显示范围： 0～200A压缩机电流设定范围： 0～100A冷风机电流设定范围： 0～20A冷凝器电流设定范围： 0～20A控制器电源： AC380V，三相四线制使用环境：温度-20℃～60℃；湿度≤85%，无凝露,无腐蚀输出触点容量： 5A/250VAC温度传感器： NTC R25=5kΩ,B(25/50)=3470K执行标准： Q/320585 XYK 01 Q/320585 XYK 02 Q/320585 XYK 032免责声明：说明书后期更新不再另行通知，请在“新亚洲控制”微信公众号下载最新版本。
NAW121物联网电控箱使用说明(1.2)
开机温度
-39 - 115
0
℃
控制器强制开机温度必须高于 停机温度这一规则
停机温度
-40 - 114
-5
℃
化霜周期
1 - 99
12
Hour
化霜持续时间
0 – 120
20
Min
注意：1、在设置状态，如果连续20秒没有按键，则自动退出设置状态，但不保存当前未确认的参数。 2、必须确认参数才能确保将设定参数值保存起来。如果在确认参数之前断电，则当前调节的参数没有保存。
隔 30 显示“LOC”，并且蜂鸣器告警（持续 5 秒）指示系统还未激活。
2、按键锁定和解锁
2.1、按键未操作时间超过30秒，锁形图标“ ”长亮，所有操作按键锁定。 ”灭掉，按键解锁，所有按键恢复
2.2、在按键锁定状态下，按住“SET”键不放保持3秒，锁形状图标“ 正常使用。
3、怎样开/关机
5
苏州新亚科技有限公司产品用户手册
NAW121 物联网电控箱（简配版） 说明书
控制冷库温度，更注重对冷库的全面管理
苏州新亚科技有限公司
苏州新亚科技有限公司产品用户手册
V1.2
NAW121 物联网电控箱（简配版） （V1.2）
说明书后期更新不再另行通知，请以二维码下载为准
主要功能及技术指标
主要功能：
一、具备温度控制功能： 1、 控制压缩机开停：温度显示、温度控制、压缩机开机延时保护、温控探头故障告警、两路温控探头同时 故障时可以按设定的开停比定期运行。 2、 控制化霜：温控化霜、周期化霜、北京时间化霜。化霜结束条件为温度和时间双重控制、化霜滴水、化 霜探头故障告警。也可使用“手动进入或退出化霜”功能。 二、具备以下保护功能： 1、 高低温告警：可设定高低温告警温度，温度过高或过低时产生告警。 2、 电机过载保护：可显示压缩机运行电流，当电流超过设定的过载电流及三相电流严重不平衡时，保护电 路动作，断开负载，保护压缩机。 3、 电压缺相错相保护：三相输入电压缺相、错相时，保护电路动作，断开负载。 4、 未关冷库门提醒：记录库门开启的次数和时间。（需要安装门开关，并将信号线接入控制器） 5、 外部告警控制：可根据外部告警信号的形式，选择4种外部告警信号输入模式。 6、 告警输出：当出现告警时，控制器提供一路开关量输出信号，用于外接报警器。 三、基于远程管理条件下具备的功能： 1、 用电量统计：查看冷库每天、每月或一段时间内的用电量。 2、 月报表推送：每月初向业主手机发送冷库上月的三项指标：安全指标、能耗指标、日常管理指标。便于 业主随时了解冷库的现状。 3、 峰谷电运行模式：当峰谷电工作模式开关打开时，系统在设定的时段内以峰谷电工作模式运行。使用该
冻库温控器使用说明书的模板
天智星-302型温控器供给与操作说明导读：天智星-302型温控器，适用于采用冷风机作为蒸发器的冷库，数字显示温度，自动控制起停机、化霜、滴水时间等参数。
天智星-302温控器，具体操作简介如下：温控器的主要功能为：1、设置压缩机工作温度围，即上限和下限；2、设置化霜电加热的时间；3、设置化霜周期；4、设置化霜终止温度；5、设置化霜后滴水时间。
设置过程详解：一、开场设置时，按住设定键三秒钟，即左上方第一个圆点亮时，表示可以进展开机温度值设定，此值为压缩机开机温度值。
二、接着按设定键一下，第二个圆点亮时，表示可以设定停机温度值，此值为压缩机的停机温度值，…天智星-302型温控器，适用于采用冷风机作为蒸发器的冷库，数字显示温度，自动控制起停机、化霜、滴水时间等参数。
〖德基广场麻辣诱惑冻库冷冻库天智星-302微电脑温度控制器〗天智星-302温控器，具体操作简介如下：温控器的主要功能为：1、设置压缩机工作温度围，即上限和下限；2、设置化霜电加热的时间；3、设置化霜周期；4、设置化霜终止温度；5、设置化霜后滴水时间。
设置过程详解：一、开场设置时，按住设定键三秒钟，即左上方第一个圆点亮时，表示可以进展开机温度值设定，此值为压缩机开机温度值。
二、接着按设定键一下，第二个圆点亮时，表示可以设定停机温度值，此值为压缩机的停机温度值，温度值设定按上下键进展调整。
三、依次按下设定键进入下一个菜单项的设置，当显示屏显示字母P时，为化霜时间设定，1--60分钟围可调，一般设置在15分钟左右，可根据经历及风机结霜的实际情况来设定。
四、当显示屏显示字母H时，为化霜周期设置，该款温控器的化霜周期计算方式为压缩机工作累计时间，在0--12小时围可调，一般设定6小时，化霜一次，也可根据风机除霜情况调整。
当设置时间为00时，表示停顿自动化霜。
五、当显示屏显示字母C时，为化霜终止温度，当风机蒸发器铜管翅片周边的温度超过该设定值时，停顿电加热除霜，以防止加热器出现故障和作为一种平安防护措施。
新亚洲nak121冷库温控器说明书
新亚洲nak121冷库温控器说明书随着科技的不断发展，冷库温控器已成为现代冷藏行业中不可或缺的一部分。
新亚洲NAK121冷库温控器作为一款先进的冷库控制设备，具有多项优异的特性和功能，为冷库运营管理提供了便利和高效。
一、温控器概述新亚洲NAK121冷库温控器是一款智能化控制设备，主要用于冷库内环境的温度控制。
它采用先进的传感器技术，能够精确地测量冷库内部的温度，并通过内部的控制系统进行调控。
该温控器还具备数据记录与报警功能，可以记录冷库内的温度变化，并在温度异常时及时报警，保障冷库内货物的品质和安全。
二、功能特点1. 温度调节范围广泛：新亚洲NAK121冷库温控器可根据实际需求，在-50℃至50℃之间进行温度调节，满足不同温度要求的冷藏场景。
2. 高精度温度控制：该温控器采用高精度传感器，能够精确地测量冷库内的温度，并在设置的范围内实现精确的温度控制，保证冷库内货物的品质和安全。
3. 数据记录与报警功能：新亚洲NAK121冷库温控器内置数据记录系统，可以记录冷库内部的温度变化，并生成温度曲线图，方便用户进行数据分析和管理。
同时，在温度异常时，温控器还会及时报警，提醒用户采取措施以避免货物受损。
4. 多种报警方式：该温控器提供多种报警方式，如声音报警、灯光提示等，确保及时有效地向操作人员发送温度异常信息，提升冷库运营的安全性和效率。
三、使用方法1. 温度设置：首先，将温控器连接至冷库的主控制系统，并确保供电稳定。
然后，通过温控器上的触摸屏或按钮，进入设置界面，并根据实际需求进行温度设置。
温控器会自动保存设置的温度，并开始温度调控。
2. 数据记录与分析：温控器会自动记录冷库内部的温度变化，并在设备上生成温度曲线图供用户查看。
用户可以通过USB接口将数据导出到电脑，进行更详细的数据分析和管理。
3. 温度报警处理：在温度异常时，温控器会及时发出声音报警和灯光提示，提醒操作人员注意。
此时，用户应迅速查找温度异常的原因，并采取相应的措施，如调整温度设置、维修设备等，保证冷库内货物的安全。
新亚洲nak1188温控器说明书
新亚洲nak1188温控器说明书1.接通智能温控器的电源，显示屏上显示的是当前的温度。
因为传感器未接触其他器件，而是直接暴露在空气中，所以这就是现在的气温：31摄氏度，还不算太热。
2.显示屏右下方是“启动温度”设置按钮，按升温键一下，温度提高1摄氏度；也可以按住不放手，温度连续升高。
这里我设置为65摄氏度，也就是传感器温度低于或等于65度时，输出插座自动通电，所连接的设备启动。
设备可以是电动机、电加热器等等。
3.显示屏左下方是“停止温度”设置按钮。
我设置为80度，即传感器温度高于或等于80度时，输出插座自动断电，受控设备停止工作。
4.再看温度传感器，它的作用是感知被监测对象的温度，并转变为电信号，通过导线传回温控器。
可以拿一个铁质物品试一下，传感器有较强磁性，能吸附其上。
5.现在，把传感器吸附在被监测的设备上。
当然，这个设备得有铁质部分；否则，就得想办法固定了。
6.把受控设备的插头插在温控器输出插座上。
注意：最好在温控器本身未加电的状态下进行。
至此，设置工作完成，温控器加电，该系统就开始工作了。
注意事项：必须明确温控器的输出功率，受控设备的电功率必须小于这个指标。
智能温控器怎么调节1.设定温度：按SET键可设定或查看温度设定点。
按一下SET键数码管字符开始闪动，表示仪表进入设定状态，按△键设定值增加，按▽键设定值减小，长按△键或▽键数据会快速变动，再一次按SET 键仪表回到正常工作状态温度设定完毕。
2.回差控制（XMT201-C）：按SET键3秒仪表进入内层参数设定状态。
第一个出现并闪动的参数为C00即回差值，回差控制参数要慎重调整，仪表控制加热输出值到设定值，当温度下跌到设定值减回差值时又开始加热，在回差范围内输出（继电器）是不动作的，这样可减少继电器动作次数以利延长继电器寿命。
例：若设定值是80.0℃，回差为0.5，仪表控制加热到80.0℃时继电器释放，温度下跌到80.0℃-0.5℃=79.5℃时继电器又吸合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新亚洲冷库控制器说明书
摘要：
1.引言
2.产品概述
3.主要功能
4.安装与接线
5.使用说明
6.注意事项
7.技术参数
8.售后服务
正文：
【引言】
新亚洲冷库控制器是一款为冷库行业量身定制的智能控制器，具有高性能、稳定可靠的特点，为冷库的运行提供精确控制。
本说明书将详细介绍该产品的功能、安装、使用方法及注意事项等内容。
【产品概述】
新亚洲冷库控制器采用先进的微电脑技术，具有自动控制、手动控制、温度控制、湿度控制等功能。
适用于各种类型的冷库，如食品冷库、医药冷库等。
产品结构紧凑，操作简便，可实现远程监控，满足不同用户的需求。
【主要功能】
1.自动控制：根据冷库内温度、湿度等参数自动调节制冷设备的工作状
态，实现节能降耗。
2.手动控制：用户可根据需要手动调节制冷设备的工作状态。
3.温度控制：精确控制冷库内温度，保证库内物品的安全存放。
4.湿度控制：自动调节库内湿度，防止物品受潮。
【安装与接线】
1.安装位置：控制器应安装在干燥、通风、避免阳光直射的地方。
2.接线：按照电路图连接电源线、控制线及信号线，注意接线无误，接线端子紧固。
【使用说明】
1.开机：接通电源，控制器自动进入工作状态。
2.设定温度、湿度：通过触摸屏设置需要的温度、湿度。
3.运行：按下运行键，控制器开始工作。
4.停止：按下停止键，控制器停止工作。
【注意事项】
1.请勿将控制器暴露在雨水中或潮湿环境中。
2.请勿在有可燃性气体或粉尘的环境中使用。
3.定期检查控制器接线，确保接线无松动、破损。
【技术参数】
1.电源：AC220V±10%，50Hz±2%。
2.功耗：≤20W。
3.工作环境：温度-10℃～50℃，湿度5%～95%。
【售后服务】
新亚洲冷库控制器享受一年的免费保修期，如有任何产品质量问题，请及时联系我们。
