化学灌浆
预防化学灌浆危害
加强施工人员培训，提高施工技能
01
采用先进的施工设备和技术，提高施工效率和质量
02
严格遵循施工规范和标准，确保施工安全
03
加强施工过程管理，确保施工质量
04
定期进行施工检查，发现问题及时整改
05
选用环保材料
选用可降解、可回收的环保材料，减少对环境的影响
选用无毒、无害、无污染的环保材料进行灌浆施工
避免使用含有有害化学物质的材料，如甲醛、苯等
加强环保意识宣传
01
提高公众对化学灌浆危害的认识
02
宣传环保理念，倡导绿色生活
Байду номын сангаас
03
推广环保材料和环保技术
04
加强环保法律法规的宣传教育
05
鼓励公众参与环保活动，提高环保意识
对人体健康的影响
皮肤刺激：化学灌浆中的有害物质可能引起皮肤过敏、红肿、瘙痒等症状。
01
呼吸系统损害：吸入化学灌浆产生的有害气体可能导致呼吸道感染、哮喘、肺功能下降等。
02
神经系统损害：长期接触化学灌浆可能导致头晕、头痛、失眠、记忆力减退等神经系统损害。
03
免疫系统损害：化学灌浆中的有害物质可能破坏人体免疫系统，导致免疫力下降，容易生病。
04
致癌风险：部分化学灌浆中的有害物质具有致癌性，可能增加患癌风险。
05
对建筑物的损害
破坏建筑物结构：化学灌浆可能导致建筑物结构受损，影响建筑物的稳定性和安全性。
腐蚀钢筋：化学灌浆中的化学物质可能对钢筋产生腐蚀作用，降低钢筋的强度和耐久性。
02
影响建筑物使用寿命：化学灌浆可能缩短建筑物的使用寿命，增加维修和维护成本。
演讲人
01.
化学灌浆技术
5. 施工准备
为了搞好化学灌浆施工，必须做好施工前准备工作。查看工程现场，搜集全部有关 设计和地质资料，搞好现场施工布置与检修钻灌设备等准备工作。此外，根据化学灌浆 的特点，还应考虑以下事项：
⑴材料仓库应布置在干燥、凉爽和通风条件良好的地方；配浆房的位置宜设置在阴 凉通风处，距灌浆地点不要过远，以便运送浆液。
4. 施工前应掌握的基本资料
4.1 水文地质与工程地质资料 ⑴对于岩基应掌握被灌地区的岩性和节理裂隙的发育规律、宽度、密度、充填物性
质和充填状况；断层破碎带和软弱夹层的产状、延伸情况；岩石物理力学性能指标以及 压水试验资料等。
⑵对于非岩石地基应掌握地层的分布状况，各层的厚度、颗粒级配、渗透系数、不均 匀系数、孔隙率；地层的抽水或注水试验资料，土的物理力学性质试验资料。
我国化学灌浆技术的研究与应用，除水玻璃材料较早使用外，50 年代末针对长江三 峡工程固结灌浆开始进行环氧树脂和甲基丙烯酸酯类材料的研究，60 年代初又研究ห้องสมุดไป่ตู้丙 烯酰胺材料，70 年代末研究了聚氨酯材料，进入 80 年代后，各种材料在种类、性能上得 到了进一步发展，环氧树脂、非碱性水玻璃、水溶性聚氨酯、丙烯酸盐等多种化灌新材 料在工程上逐步得到应用。
3. 化学灌浆的分类
化学灌浆材料的品种很多，如按材料品种分类，有水玻璃类、丙烯酰胺类、丙烯酸 盐类、木质素类、环氧树脂类、甲基丙烯酸酯类和聚氨酯类等。
如按灌浆目的分类，一般可分为防渗堵漏和固结补强两类。前者有水玻璃类、丙烯 酰胺类、丙烯酸盐类、木质素类和聚氨酯类；后者有环氧树脂类、甲基丙烯酸酯类。在 国外也有资料报道将油溶性聚氨酯类作为固结补强材料。这些材料都有它一定的独特性 能，使用的针对性强，应根据工程处理的要求进行选用。
化学灌浆施工方法
化学灌浆施工方法化学灌浆施工方法是一种应用于建筑工程中的重要技术，主要用于加固和加强土地、混凝土结构以及岩石等材料的强度和稳定性。
该方法通过在需要加固的区域注入特殊的化学灌浆材料，以填充空隙、弥散压力并增加材料强度，提高工程结构的稳定性和抗压能力。
本文将介绍化学灌浆施工方法的基本原理、施工步骤以及适用范围。
一、基本原理化学灌浆施工方法基于以下几个基本原理：1. 渗透作用：化学灌浆材料能够通过渗透作用侵入土地、混凝土结构或岩石等材料的微孔隙中，填补空隙并提高材料的密度。
2. 胶凝作用：化学灌浆材料在固化过程中发生胶凝作用，形成一种固体胶体，可以提高材料的强度和稳定性。
3. 弥散作用：化学灌浆材料可以通过弥散作用将压力均匀分散，并提高材料的抗压能力。
二、施工步骤化学灌浆施工一般包括以下几个基本步骤：1. 深度测量：根据工程需要，首先对需要加固的区域进行深度测量，确定灌浆的深度和范围。
2. 准备工作：为了确保施工顺利进行，需要进行准备工作，如清理施工区域、搭建支撑结构等。
3. 注浆孔钻探：根据设计要求，使用适当的孔钻设备在施工区域进行孔钻探。
4. 施工注浆：将准备好的化学灌浆材料注入到孔洞中，控制注浆的速度和流量，并确保材料均匀分布。
5. 固化处理：注浆完成后，需要等待一定时间使化学灌浆材料进行固化，通常需要根据材料的特性和环境温度进行固化处理。
6. 检测验收：在施工完成后，需要进行检测验收，包括对加固区域的强度、密度以及灌浆效果等进行评估。
三、适用范围化学灌浆施工方法适用于多种场景和工程项目，包括但不限于以下几个方面：1. 地基加固：在土地结构较弱或需要增加承载能力的情况下，可使用化学灌浆施工方法进行地基加固，提高土地的稳定性和承载能力。
2. 混凝土结构修复：对于老化、开裂或受损的混凝土结构，可以通过化学灌浆施工方法进行修复，增加结构的强度和稳定性。
3. 岩石支护：在岩石结构或岩体工程中，常常使用化学灌浆施工方法来加固和支护岩石，提高施工的安全性和稳定性。

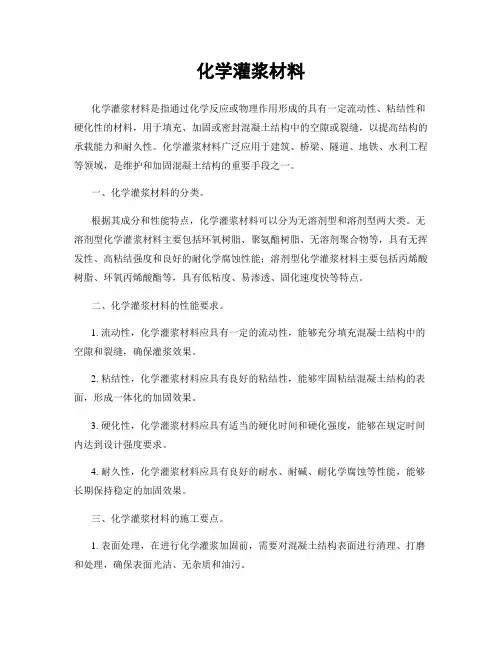

化学灌浆材料
化学灌浆材料化学灌浆材料是指通过化学反应或物理作用形成的具有一定流动性、粘结性和硬化性的材料，用于填充、加固或密封混凝土结构中的空隙或裂缝，以提高结构的承载能力和耐久性。
化学灌浆材料广泛应用于建筑、桥梁、隧道、地铁、水利工程等领域，是维护和加固混凝土结构的重要手段之一。
一、化学灌浆材料的分类。
根据其成分和性能特点，化学灌浆材料可以分为无溶剂型和溶剂型两大类。
无溶剂型化学灌浆材料主要包括环氧树脂、聚氨酯树脂、无溶剂聚合物等，具有无挥发性、高粘结强度和良好的耐化学腐蚀性能；溶剂型化学灌浆材料主要包括丙烯酸树脂、环氧丙烯酸酯等，具有低粘度、易渗透、固化速度快等特点。
二、化学灌浆材料的性能要求。
1. 流动性，化学灌浆材料应具有一定的流动性，能够充分填充混凝土结构中的空隙和裂缝，确保灌浆效果。
2. 粘结性，化学灌浆材料应具有良好的粘结性，能够牢固粘结混凝土结构的表面，形成一体化的加固效果。
3. 硬化性，化学灌浆材料应具有适当的硬化时间和硬化强度，能够在规定时间内达到设计强度要求。
4. 耐久性，化学灌浆材料应具有良好的耐水、耐碱、耐化学腐蚀等性能，能够长期保持稳定的加固效果。
三、化学灌浆材料的施工要点。
1. 表面处理，在进行化学灌浆加固前，需要对混凝土结构表面进行清理、打磨和处理，确保表面光洁、无杂质和油污。
2. 灌浆设备，选择适当的灌浆设备和工具，根据具体工程要求确定灌浆方法和施工工艺。
3. 施工环境，在进行化学灌浆施工时，需要注意环境温度、湿度和通风情况，确保施工条件符合要求。
4. 施工质量，严格按照设计要求和施工规范进行化学灌浆施工，保证加固效果和施工质量。
四、化学灌浆材料的应用范围。
化学灌浆材料广泛应用于混凝土结构的加固、修复和密封，包括桥梁、隧道、地铁、水利工程、建筑结构等领域。
通过灌浆加固，可以有效提高混凝土结构的承载能力和耐久性，延长使用寿命，保障工程安全。
五、化学灌浆材料的发展趋势。
随着建筑技术的不断发展和混凝土结构的广泛使用，化学灌浆材料的研发和应用也在不断创新和完善。

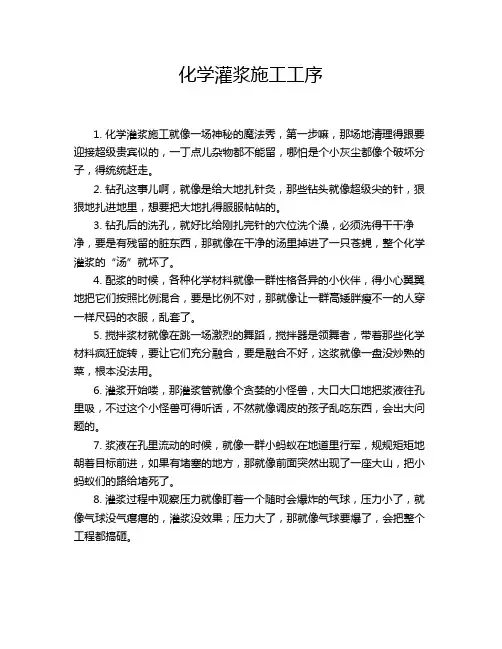

化学灌浆施工工序
化学灌浆施工工序1. 化学灌浆施工就像一场神秘的魔法秀，第一步嘛，那场地清理得跟要迎接超级贵宾似的，一丁点儿杂物都不能留，哪怕是个小灰尘都像个破坏分子，得统统赶走。
2. 钻孔这事儿啊，就像是给大地扎针灸，那些钻头就像超级尖的针，狠狠地扎进地里，想要把大地扎得服服帖帖的。
3. 钻孔后的洗孔，就好比给刚扎完针的穴位洗个澡，必须洗得干干净净，要是有残留的脏东西，那就像在干净的汤里掉进了一只苍蝇，整个化学灌浆的“汤”就坏了。
4. 配浆的时候，各种化学材料就像一群性格各异的小伙伴，得小心翼翼地把它们按照比例混合，要是比例不对，那就像让一群高矮胖瘦不一的人穿一样尺码的衣服，乱套了。
5. 搅拌浆材就像在跳一场激烈的舞蹈，搅拌器是领舞者，带着那些化学材料疯狂旋转，要让它们充分融合，要是融合不好，这浆就像一盘没炒熟的菜，根本没法用。
6. 灌浆开始喽，那灌浆管就像个贪婪的小怪兽，大口大口地把浆液往孔里吸，不过这个小怪兽可得听话，不然就像调皮的孩子乱吃东西，会出大问题的。
7. 浆液在孔里流动的时候，就像一群小蚂蚁在地道里行军，规规矩矩地朝着目标前进，如果有堵塞的地方，那就像前面突然出现了一座大山，把小蚂蚁们的路给堵死了。
8. 灌浆过程中观察压力就像盯着一个随时会爆炸的气球，压力小了，就像气球没气瘪瘪的，灌浆没效果；压力大了，那就像气球要爆了，会把整个工程都搞砸。
9. 中间检查这个环节啊，就像考试中的临时小测验，得仔细看看灌浆进行得怎么样，要是有问题没发现，就像考试作弊没被抓到却最后成绩一塌糊涂。
10. 当发现有漏浆的时候，那简直像家里的水管漏水一样让人头疼，必须得赶紧堵上，漏浆就像个小偷，在悄悄偷走你的浆液。
11. 处理漏浆的方式就像在和狡猾的狐狸斗智斗勇，得想出各种巧妙的办法，不然它就会不停地捣乱。
12. 继续灌浆的时候，就像长跑比赛中的选手重新出发，得保持好节奏，不能太快也不能太慢，太快了像脱缰的野马，浆液到处乱喷；太慢了像蜗牛爬行，工程进度得拖到猴年马月。
水泥灌浆与化学灌浆
按照灌浆机理分类
灌浆可以分为渗透灌浆、劈裂 灌浆、压密灌浆和电动化学灌
浆等。
按照灌浆目的分类
灌浆可以分为加固灌浆、防渗 灌浆和堵漏灌浆等。
02
水泥灌浆
水泥灌浆的原理
水泥灌浆的原理主要是利用水泥作为 胶凝剂，通过水化作用形成坚硬的水 泥石，将松散的土体或裂隙紧密地结 合在一起，达到加固和防渗的目的。
THANKS
目的
灌浆的主要目的是提高地层或建筑物的承载能力、防渗能力 和整体稳定性。通过灌浆，可以有效地解决地层或建筑物中 的裂隙、孔洞和破碎带等缺陷问题，提高地层或建筑物ຫໍສະໝຸດ 耐 久性和安全性。灌浆的分类
01
02
03
04
按照灌浆材料分类
灌浆可以分为水泥灌浆、化学 灌浆、粘土灌浆等。
按照灌浆压力分类
灌浆可以分为低压灌浆、中压 灌浆和高压灌浆。
05
灌浆工程实例
水泥灌浆工程实例
长江三峡大坝基础处理
三峡大坝采用水泥灌浆技术对坝基进行处理，通过高压注浆将水泥浆液注入岩层 裂隙中，提高岩体的强度和稳定性，确保大坝安全。
京沪高铁桥梁基础加固
京沪高铁桥梁基础采用水泥灌浆技术进行加固处理，通过在桥梁桩基和桥墩中注 入水泥浆，增强桥梁基础的承载能力和稳定性。
化学灌浆的应用场景
01
地层加固
对于存在软弱地层或不均匀地层的工程，化学灌浆可用于提高地层的承
载能力和稳定性。
02
结构加固
对于存在裂缝、剥落等损伤的结构，化学灌浆可用于修复和加固结构，
提高其承载能力和耐久性。
03
防渗处理
对于需要进行防水、防渗处理的工程，如水库、水坝等水利工程或地下
室、隧道等建筑设施，化学灌浆可用于提高结构的防水、防渗性能。
化学灌浆施工
化学灌浆施工一、化学灌浆的意义和作用化学灌浆是在水泥灌浆的基础上发展起来的一种以化学材料作为浆液的新型灌浆方法。
水泥灌浆的应用虽最为普遍，但也有一定的局限性。
在某些不良地质条件下，如断层、岩石破碎带、泥化夹层、岩石微细裂隙等，使用水泥灌浆处理有时难于见效，而采用化学灌浆就较易解决这些问题。
防渗帷幕采用化学灌浆时，一般情况下先进行水泥灌浆，在此基础上再进行化学灌浆，这样既可提高帷幕灌浆质量，也比较经济。
二、化学浆液的特性（1）化学浆液的黏度低，有的接近于水，甲凝浆液的黏度也能进入，灌浆效果好。
（2）化学浆液的聚合时间可以比较准确地控制，对灌浆施工非常有利。
（3）化学浆液聚合后所形成的聚合体的渗透系数很小，一般可达10-6～10-8cm/s，或更小，抗渗性强，防渗效果好。
（4）有些化学浆液聚合体本身强度及其与岩石或混凝土的黏结强度都比较高，可承受高水头，稳定性和耐久性好。
（5）有机高分子化学浆液即使经过改性后，仍常具有低毒性，使用时应特别注意，切实防止污染环境，同时还重视对人身的有效防护。
三、化学浆液的类别在水利电工程地基防渗处理化学灌浆中，常采用的化学浆液主要有水玻璃类、丙烯酰胺类、丙烯酸盐类、聚氨酯类、环氧类、甲基丙烯酸酯类等。
鉴于除水玻璃类外，有机高分子化学浆液或多或少具有低毒性，且价格也较高，故对这些浆液进行改性，以减除毒性，改善性能，降低成本，并研究其老化规律和使用寿命。
1990 年EAA新型浆材（环氧类）问世，在这些方面均有所改进和创新，已取得可喜成果。
此外，我国于20 世纪80 年代开展了用国产拷胶配制单宁类化学浆材的研究。
经检测证实，该浆材无毒或基本无毒，但在水电工程地基灌浆处理方面尚未正式使用，其灌浆效果尚待验证。
四、化学灌浆的应用目前，化学灌浆在大坝基岩处理方面仅起辅助作用，而着重解决一些水泥灌浆难以见效的问题。
对具有低毒性的化学浆液，原则上应尽量不用或少用。
但在堵漏和混凝土裂缝灌浆处理方面，由于效果好，化学灌浆日益显示出其优越性。
土与加固土--化学灌浆法
灌浆法在岩土工程治理中的应用
灌浆法按加固原理可分为:
1.渗透灌浆; 2.挤密灌浆; 3.割裂灌浆; 4.电动化学灌浆
浆液材料
• 灌浆工程中所用的浆液是由主剂（原材 料）、溶剂（水或者其他溶剂）及各种外 加剂混合而成。通常所提的灌浆材料是指 浆液中的主剂。外加剂课根据在浆液中所 起的作用，分为固化剂、催化剂、速凝剂、 缓凝剂和悬浮剂等。
灌浆法
概述
灌浆法是指利用液压、气压或者电化学原理，
通过注浆管把浆液均匀地注入地层中，浆液以填 充、渗透和挤密等方式，赶走土粒间或者岩石裂 隙中的水分和空气后占据其位置，经人工控制一 定的时间后，浆液将原来松散的土粒或裂隙胶结 成一个整体，形成一个结构新、强度大、防水性 能好和化学稳定性良好的“结石体”。
• 聚氨酯 是采用多异氰酸酯和聚醚树脂等作为
主要材料，再加入增塑剂、稀释剂、表面活性 剂、催化剂等配成浆液。灌入地层后，遇水而 成凝胶体，起加固地基和防渗堵漏作用。
• 加固机理:
聚氨醋灌浆材料被高压注射到混凝土内部, 遇水发生化学反应,开始出现膨胀,借助缓慢膨 胀力及持续外加压力,使灌浆材料渗透至微细 缝隙,在短时间内膨胀固化,从而达到完全止水 和加固的目的。
•
无机浆材Βιβλιοθήκη 硅酸盐化学浆材环氧树脂类 甲基丙烯酸酯类 聚氨酯类
有机浆材
丙烯酰胺类 木质素类 其他
化学浆液的特性
• 与粒状浆液相比，化学浆液的特点是能够灌入裂 隙较小的岩石、空隙小的土层及有地下水活动的 场合。 • 按功能分类： 防渗型化学浆液 补强型化学浆液 其它化学浆液
各种浆液的渗透性
• 化学灌浆材料种类较多，主要的有水玻璃类。丙 烯酰胺类、丙烯酸盐类，聚氨酯类，环氧树脂类， 甲基丙烯酸甲酸类。常用的有聚氨酯类、环氧类、 丙烯酸盐类、水玻璃类。由于价格低廉，在一些 临时性工程中也有应用的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、裂缝处理化学浆材的选择
化学浆材选择应掌握的原则：一是浆材的可灌性，所选化学浆材必须能够灌入裂缝，充填饱满，灌入后能凝结固化，以达到补强和防渗加固的目的；二是浆材的耐久性，所选用材料在使用环境条件下性能稳定，不易起化学变化，并且与混凝土裂缝有足够的粘接强度，不易脱开，对于一些活动裂缝和不稳定裂缝要特别注意这条原则。
污水处理厂构筑物混凝土裂缝的特点是：裂缝开度较小、外水压力较大、浆液较难灌入，一般处理要求既要满足补强又要防渗堵漏，灌浆材料一般采用高渗透改性环氧浆材。
我们在渗水裂缝处理过
程中采用了EAA、CW、LPL三种高渗透改性环氧浆材。
以上三种材料各有优缺点，EAA、CW属糠醛、丙酮改性系列，具有亲水性、粘度低、可灌性较好，缺点是凝固时间长、脆性大，不适宜对变化的裂缝进行处理；LPL浆材属活
性稀释剂改性系列具有亲水性、凝固时间快、脆性小、浆材本身不收缩的优点，但粘度大，对于细小裂缝的可灌性差。
二、无损贴嘴法处理渗水裂缝
1.工艺流程：注浆嘴加工→打磨→冲洗→裂缝描述→贴嘴→封缝→压风检查→灌浆→注浆嘴清除→质量检查。
2.重要工艺技术要求：
（1）注浆嘴加工。
在外径为6 mm、长度大于6cm的铜管一端焊上边长为3～4cm、厚度为1.5mm左右的方形铁片，铁片中间开直径等于铜管外径的进浆孔，铁片周边钻排列规则的小孔。
（2）打磨：采用砂轮机沿裂缝的两边各打磨20cm的宽度，除去混凝土表面杂物，以免影响注浆嘴的粘贴及封缝效果。
（3）冲洗：是贴嘴法施工最重要的工序，用高压冲毛机沿裂缝开口向两边冲洗，以保证缝口敞开无杂物。
（4）裂缝描述：用刻度放大镜测量裂缝宽度，并对裂缝走向及缝长进行描述，用以调整布置注浆嘴间距及灌浆压力。
（5）贴嘴：根据裂缝描述进行注浆嘴的布置。
规则裂缝缝宽小于0.3mm时按间距
20cm布嘴，缝宽大于0.3mm时按间距30cm布嘴；不规则裂缝的交叉点及端部均布置注浆嘴。
将ECH-Ⅰ型胶抹在注浆嘴底板上，贴嘴时用定位针穿过进浆管，对准缝口插上，
然后将注浆嘴压向混凝土表面抽出定位针，定位针未粘附胶认定注浆嘴粘贴合格。
（6）封缝：贴嘴3h后用堵漏灵胶泥将渗水缝口封堵住，2h后用碘钨灯将混凝土表面烘干并用无水酒精洗抹一遍；待干后刮抹一层ECH-Ⅱ型粘胶；当不粘手时再刮抹ECH-Ⅲ型面胶三遍，待ECH-Ⅲ型面胶基本固化后，用堵漏灵加固形成中间高，两边低的伞形封盖。
（7）压风检查：封缝完成并养护2h后即可进行压风检查各孔的贯通情况，压风压力＜0.25MPa；对于不串通的孔应查明原因进行分析和处理。
（8）灌浆：采用多点同步灌注方式，从下至上，从宽至窄，逐步推进，采用Lily CD-15双组分注射泵灌注LPL浆材，施工中采用稳压慢灌，每孔纯灌时间不少于90min，以保证灌浆质量。
（9）注浆嘴的清除:灌浆结束48h后铲除注浆嘴，混凝土表面采用环氧胶泥封堵平整。
（10）质量检查及验收：灌后质量检查在注射树脂LPL灌浆结束7d后进行。
压水检查：现场布骑缝孔，冲击钻造孔(孔径18～20mm、孔深10～15cm)后，采用单点法压水，压水检查压力为0.3MPa。
合格标准：压水检查透水率q≤0.1Lu。
钻孔取芯：取芯直径89mm，并进行岩芯鉴定、描述，绘制钻孔柱状图。
3.无损贴嘴法的工艺特点
（1）不破坏混凝土的整体性，适合薄型结构的裂缝处理。
（2）由于从缝的表面进行打磨冲洗，可避免微细粉尘对灌浆的影响，从缝口进浆可灌性得到了保证。
（3）使"以浆赶水"，多点依序同步灌浆成为可能。
（4）贴嘴封缝、采用多点同步灌浆的无损灌浆工艺，可在不破坏混凝土结构的条件下极大地提高可灌性，裂缝的灌入深度也能满足要求，加上使用低黏度、低收缩的化灌浆材，达到了"堵水、保护钢筋、恢复结构的整体性"的效果。
（5）工艺简单、复灌率低，节约昂贵的化学浆材，降低了成本，加快了施工进度。
4.特殊情况处理
（1）渗漏点的复灌：第一，对有规律的渗漏点，即一段裂缝仍渗水，采用原施工方
法进行复灌。
第二，对单独的渗漏点采用打辅助孔的方法进行复灌，先在渗漏点贴嘴、封缝。
然后用冲击钻在距渗漏点10cm沿原裂缝钻3个辅助斜孔（孔径18～20mm，孔距10～20cm，倾角50°，孔深25cm），并预埋外径为6mm的铜管。
再用堵漏灵进行封堵埋管，在渗漏点贴嘴及封缝、辅助孔埋管及封堵完成后，其他工序按原方法进行施工。
（2）浆液配比出现问题时的处理：灌浆时如出现长时间不进浆，且浆液粘度增加，
即浆液配比出现问题。
处理方法是打开机箱盖，清理两活塞杆运行系统，直至两活塞杆运行同步后，排弃部分混合液，然后重新注浆。
三、复灌后仍局部渗水的处理
（1）经复灌后仍有渗水的部位采用嵌缝措施：开槽槽深×槽宽为5cm×5cm，并在槽内每1.5m用电钻打一个22排水孔，孔深>70cm；从孔底部埋一根铝管，在管口用堵
漏灵封闭将水引出；将槽面清洗干净并尽量烘干，若无法烘干则在缝面用堵漏灵先堵水，然后涂环氧基液，再用丙乳砂浆锤填密实，并满足过流面平整度要求。
（2）嵌缝后再在表面粘贴玻璃丝布防渗，玻璃丝布宽15cm。
粘贴方法：先将缝面清理干净，均匀刷一层1438胶，再贴一层玻璃丝布，三胶二布。
对于灌浆后延伸的裂缝，若渗水不大或不渗水，则直接在缝面粘贴玻璃丝布，并延伸1.0m左右。
（3）待丙乳砂浆封闭7 d后封闭引水管孔。
先用干塑性水泥砂浆填充并用细钢筋捣密实，离孔口5cm时，改用预缩砂浆填充密实，对其表面涂刷环氧胶泥。
四、混凝土裂缝处理过程中应注意的问题
混凝土裂缝处理难度较大，对有渗水的裂缝处理难度更大。
通过参与污水处理厂构筑物混凝土渗水裂缝的处理，认为在处理过程中主要应注意以下几个问题：
（1）灌浆材料的正确选择：应选择低黏度、低收缩的环氧浆材。
收缩大的材料需多
次复灌，不但增加投入，而且复灌成功率小。
目前采用主要是两种系列的改性环氧浆材，各有优缺点应根据缝的宽度、渗水情况及处理的结构要求，选择适宜的浆材。
（2）推广贴嘴无损法施工：混凝土温度缝一般较细，且不在一个平面上，裂缝很难
找准，浆材难以灌入，最好是采用贴嘴无损法施工，既减少了钻孔量，又可减少孔容、管容的浆材耗用量，降低成本；结构的厚薄、裂缝的深浅对钻孔的要求较高，为了找准裂缝
的深度以便准确地布置灌浆孔，不得不打出大量的检查孔，对结构造成严重破坏。
（3）避免微细粉尘对化学灌浆的影响：混凝土裂缝内部极不规则，其宽度受骨料、
钢筋等的影响宽窄变化复杂，当化学浆液夹着微细粉尘在裂缝中灌入时，碰到较窄处，就会累积阻塞浆液通路。
因此微细粉尘对化学灌浆的危害极大，但钻孔处理工艺无法避免粉尘影响。
（4）从宽处往窄处灌浆最为有利，"从上至下，从宽至窄，从一边至另一边"，这是化
灌的基本原则。
温度裂缝的形成最先在混凝土表面形成，随着温度应力的作用持续向纵深方向发展，因此在混凝土表面的裂缝开合度最大，从缝口进浆对灌浆质量的提高极为有利。
（5）必须保证连续稳定的灌浆压力：稳定的灌浆压力是保证浆液能否使裂缝充填饱满的关键，采用手摇泵灌浆很难做到这一点，应采用双液气压泵进行施工。
（6）有效降低外水压力：裂缝中只要有水就会增加灌浆难度，应通过打排水孔的方
法来降低外水压力，或采用封闭渗水岩体的方法减少裂缝的渗水量，提高浆材的粘接强度和灌浆效果。
（7）灌浆施工中有效的排水排气：裂缝灌浆时应通过有效措施把孔中及缝面的水气
排出，来提高可灌性。
采用在孔中埋双管或在裂缝的缝口处埋排气嘴的方法可有效的排除裂缝中的水和气。
