变换式卷扬启闭机安装工艺
卷扬式启闭机的安装教程
卷扬式启闭机的安装教程卷扬式启闭机安装教程1. 概述卷扬式启闭机是一种常用于水利工程、桥梁工程、港口工程等领域的设备，主要用于提升、下降和固定重物。
本教程将为您详细介绍卷扬式启闭机的安装过程，帮助您正确、高效地安装和使用该设备。
2. 安装前准备在开始安装卷扬式启闭机之前，请确保以下准备工作已完成：1. 检查设备：检查卷扬式启闭机在运输过程中是否有损坏，确保所有配件齐全。
2. 准备工具：根据安装需求，准备相应的工具，如扳手、螺丝刀、吊车等。
3. 确定安装位置：根据设计图纸和实际需求，确定卷扬式启闭机的安装位置，确保安装位置符合工程要求。
4. 基础施工：根据设备安装要求，施工设备的基础，确保基础牢固、水平。
3. 设备安装1. 安装底座：将卷扬式启闭机的底座放在基础上，调整至水平状态，用螺丝固定底座与基础。
2. 安装卷筒：将卷筒安装在底座上，调整卷筒位置，使其与底座垂直。
用螺丝固定卷筒与底座。
3. 安装传动装置：将传动装置安装在卷筒上，连接好相关传动带或链条。
4. 安装电动机：将电动机安装在底座上，连接好电源线和控制线。
5. 安装控制系统：根据设计要求，安装控制系统，包括控制柜、按钮、开关等。
6. 连接电缆：将电动机、控制器、卷扬机等设备的电缆连接好，确保连接正确、可靠。
4. 调试与验收1. 调试设备：启动卷扬式启闭机，检查设备运行是否正常，各部件是否协调工作。
2. 检查限位器：检查限位器是否灵敏可靠，确保设备在运行过程中能及时停止。
3. 检查安全装置：检查设备的安全装置是否完好，如紧急停止按钮、防护罩等。
4. 验收：设备调试合格后，进行验收。
验收内容包括设备安装质量、运行稳定性、安全性能等。
5. 维护与保养1. 定期检查：定期检查卷扬式启闭机的运行状态，发现问题及时处理。
2. 润滑保养：定期给设备润滑，确保各部件顺畅运行。
3. 更换磨损件：对于磨损严重的部件，如传动带、链条等，应及时更换。
4. 环境维护：保持设备周围环境的清洁，防止杂物进入设备内部。
启闭机安装方法.doc
启闭机安装方法
启闭机安装方法？以下带来关于启闭机安装方法的相关内容，供以参考。
1．安装侧摇式启闭机时，要保正安装安置的基座必须平稳牢固，设置可靠的地锚并应搭设工作棚。
操作人员的位置应能看清指挥人员和拖动或起吊的物件。
作业前检查启闭机与地面固定情况、防护设施、电气线路接地线、制动装置和钢比绳等全部合格后方可使用。
2．使用皮带和开式齿轮传动的部分，均须设防护罩，导向滑轮不得用开口拉板式滑轮。
以动力正反转的启闭机，卷筒旋转方向应和操纵开关上指示的方向一致。
3．从卷筒中心线到第一个导向滑轮的距离，带槽卷筒应大于卷筒宽度的15倍，无槽卷筒应大于20倍，当钢丝绳在卷筒中间位置时，滑轮的位置应与卷筒轴心垂直。
启闭机自动操纵杆的行程范围内不得有障碍物。
关于启闭机在使中的注意事项1．要求启闭机上的卷筒上的钢丝绳应排列整齐，如发现重叠和斜绕时，应停机重新排列。
严禁在转动中用手、脚去拉踩钢丝绳。
钢丝绳不许放完，最少应保留三圈。
钢丝绳不许打结、扭绕，在一个节距内断线超过10％时，应予更换。
2．在操作中，任何人不得跨越钢丝绳，物件提升后，操作人员不得离开启闭机。
休息时物件或吊笼应降至地面。
作业中，司机、信号员要同吊起物保持良好的能见度，司机与信号员应密切配合，服从信号统一指挥。
3．作业中，如遇停电，应切断电源，将提升物降至地面。
作业完毕，应断开电源，锁好开关箱。
提升吊笼或物件应降至地面，清整场地障碍物，以上都是要求注意的内容。
以上是下面为建筑人士收集整理的关于“启闭机安装方法”等建筑相关的知识可以登入建设通进行查询。
卷扬式启闭机安装流程
卷扬式启闭机是用于打开和关闭大型场馆顶部天窗或者大门的设备，安装流程一般包
括以下几个步骤：
1. 安全考虑：在进行安装之前，首先要对安装现场进行评估，并制定安全计划。
确保
所有参与安装的人员理解相关安全规范，并采取必要的安全措施，例如佩戴安全帽、
安全绳索等。
2. 准备工作：清理安装区域，确保安装现场干净整洁，移除障碍物以便安装人员操作。
同时，根据设计图纸准确测量和标记安装位置，确定吊装点和固定点。
3. 吊装设备：使用起重机或者吊车等设备，将卷扬式启闭机组件安全地吊装到预定位置，并使用专业工具和设备进行固定，确保吊装过程稳定可靠。
4. 连接电气设备：根据安装说明书，连接卷扬式启闭机的电气设备，包括电机、控制柜、限位开关等，在接线过程中要确保电气连接正确可靠。
5. 调试测试：完成安装后，对卷扬式启闭机进行全面检查和调试测试。
测试包括手动
和自动操作，确保启闭机的运行正常，并且能够准确停止在预定位置。
6. 安全防护：安装完成后，需要对卷扬式启闭机进行安全防护措施的设置，包括安全
护栏、警示标识等，以确保使用过程中的安全性。
7. 培训和验收：对使用人员进行相关设备操作和安全知识培训，确保他们能够正确操
作卷扬式启闭机。
同时，进行相关部门的验收，确认安装符合设计要求和安全标准。
总的来说，卷扬式启闭机的安装涉及多个环节和专业技术，需要由具备相关经验和资
质的专业人员进行操作，以确保设备安全可靠地投入使用。
弧形闸门卷扬式启闭机安装工艺及质量控制
弧形闸门卷扬式启闭机安装工艺及质量控制发表时间：2017-12-14T13:55:51.700Z 来源：《防护工程》2017年第20期作者：吕振昌[导读] 启闭机的安装质量,直接影响到设备运转工况及工程运行管理质量。
济南天润土地整理规划咨询有限公司山东济南 250013摘要：启闭机的安装质量,直接影响到设备运转工况及工程运行管理质量。
笔者结合多年安装、监理实践,对弧门卷扬式启闭机的安装工艺及质量控制进行如下总结。
关键词：弧形闸门；卷扬式启闭机；安装工艺；质量控制1、概述1.1定义弧形闸门定义：具有弧形挡水面板绕水平支铰轴旋转启闭的闸门。
应用学科：水利科技（一级学科）；水工建筑（二级学科）；闸门及启闭机（三级学科）1.2分类（1）按门顶以上水位的深度分为露顶式和潜孔式。
水库水位不超过门顶称露顶式弧形闸门（也称表孔弧形闸门）。
水库水位高于门顶称潜孔式弧形闸门(也称深孔弧形闸门或高压弧门)；（2）按传力支臂形式分为斜支臂式和直支臂式。
前者多用于宽高比较大的孔口。
后者多用于宽高比较小的孔口；（3）按支承铰轴的形式分为圆柱铰、圆锥铰、球形铰和双圆柱铰式弧形闸门；（4）按门叶结构分为主纵梁式和主横梁式弧形闸门等（受背水压的称反向弧门）。
1.3启闭设备弧形闸门启闭力小，起吊点的运动轨迹是弧线，露顶式或宽高比较大的弧门多用两个吊点，启闭设备多采用一门一机的布置。
根据建筑物的结构，弧形闸门的启闭形式常采用：吊点设在门叶面板前，采用钢丝绳卷扬机或板链式启闭机；吊点设在门叶面板后的梁系或支臂上，可采用钢丝绳卷扬机启闭机。
1.4优点和缺点所谓弧形闸门是与平面闸门相比而言，当然也是根据其特别的性能来说的，有一种说法是：弧形钢闸门是在方案选择中优先考虑的门型之一。
弧形闸门是具有圆弧形的挡水门叶，闸门启闭时绕一固定支铰的水平轴转动。
由于铰轴中心布置在弧形面板的圆心处，故作用在面板上的全部水压力通过形心，启门时只需克服闸门自重以及止水和铰轴的摩阻力对轴心的阻力矩。
固定卷扬式启闭机安装工艺
固定卷扬式启闭机安装工艺一、安装前准备工作1.1安装前应首先根据安装图纸、安装使用说明书和出厂合格证以及主要技术性能和发货清单等技术资料，并进行核实，标准按DL/T5019-94执行。
1.2技术资料核实无误后，合同业主、制造厂家、现场监理工程师共同开箱清点检查，并做好记录和签证，作为工程竣工时的移交凭证。
检查内容包括箱号、箱数、包装情况、全部零部件、附件、附属材料和专用工具以及技术资料是否齐全，检查主机和零部件、附件等表面有无缺陷、损坏和锈蚀情况，对不需安装的备品备件等检查登记入库后竣工后一并移交管理单位保管。
1.3在施工现场为确保设备完好无损，必须防尘、防雨、防撞击、防飞溅措施。
1.4卷扬式启闭机的安装程序图（见下页）基础埋件安装部件拆除、组装、检查电气部件检查、试验现场运输启闭机安装启闭机调试启闭机负荷试验与闸门连接启闭机、闸门作无水操作试验启闭机、闸门作静水操作试验启闭机、闸门作动水操作试验启闭机除锈涂装卷扬式启闭机的安装程序图二、基础埋件安装2.1检查土建基础质量，对基座的轴线位置和高程以及和闸门吊点的相对位置关系，检查地脚螺栓孔的位置、倾斜度、深度和几何尺寸，预留孔内不得有龟裂、空洞、油污等。
2.2基础放线：用经纬仪和垂球将启闭机中心十字线画在基础上作为设备的安装基准线。
2.3根据放线允许偏差：标高线不超：±0.3mm；中心标线偏差不超1.5mm；基础标线与中心线偏差不超±2mm；相邻螺栓孔距不超±2mm 。
2.4放线后，要进行安装面的清理、修整、清扫，用水冲洗地脚螺栓孔。
2.5要求每块机座垫板与一期砼有75%以上的接触面积，垫板埋设的高程偏差应为0—20mm内，水平度应控制在0.1—0.2mm/M之内。
2.6高程和水平度用楔子板调整，楔子板一般选用1/50斜度，成对使用便可达到预想效果。
如一对楔子板高度不够，只允许增加一块垫板。
2.7基础准备工作就绪后，可进行机架的安装、就位、调整与固定工作。

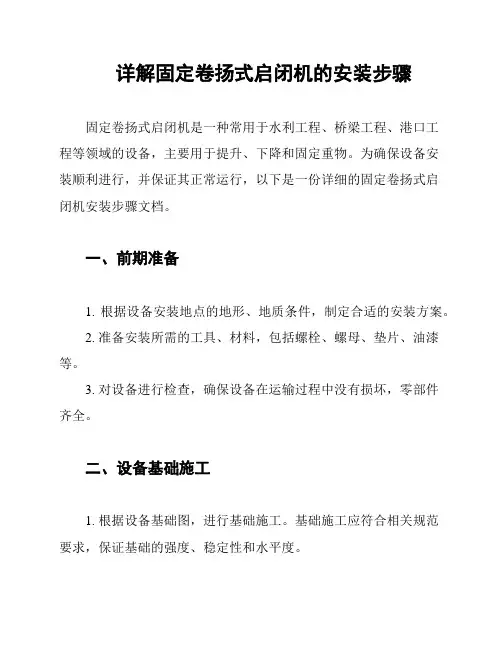

详解固定卷扬式启闭机的安装步骤
详解固定卷扬式启闭机的安装步骤固定卷扬式启闭机是一种常用于水利工程、桥梁工程、港口工程等领域的设备，主要用于提升、下降和固定重物。
为确保设备安装顺利进行，并保证其正常运行，以下是一份详细的固定卷扬式启闭机安装步骤文档。
一、前期准备1. 根据设备安装地点的地形、地质条件，制定合适的安装方案。
2. 准备安装所需的工具、材料，包括螺栓、螺母、垫片、油漆等。
3. 对设备进行检查，确保设备在运输过程中没有损坏，零部件齐全。
二、设备基础施工1. 根据设备基础图，进行基础施工。
基础施工应符合相关规范要求，保证基础的强度、稳定性和水平度。
2. 基础施工完成后，进行设备基础的验收，确保基础质量符合要求。
三、设备安装1. 设备安装前，先将设备放置在基础上，调整设备位置，使其符合安装要求。
2. 采用螺栓将设备与基础连接，并按规定力矩紧固。
3. 安装卷扬机、导向轮、滑轮等零部件，注意调整各部件的位置和角度，确保其正常运行。
4. 安装电气设备，包括电机、控制器、电缆等，接线应符合电气原理图要求。
四、调试与验收1. 设备安装完成后，进行空载试运行，检查设备运行是否正常，各部件是否协调工作。
2. 如有异常，及时调整设备，直至运行正常。
3. 进行负载试运行，检查设备在负载工况下的运行性能，确保设备满足设计要求。
4. 验收合格后，填写验收记录，设备交付使用。
五、维护与保养1. 定期检查设备运行状况，及时发现并解决设备故障。
2. 定期对设备进行保养，包括润滑、紧固螺栓、清洁等。
3. 定期对电气设备进行检查，确保电气设备安全可靠。
六、安全注意事项1. 操作人员应具备相关专业知识，经过培训合格后方可上岗。
2. 操作人员需严格遵守操作规程，确保设备安全运行。
3. 施工现场应设置安全警示标志，提醒人员注意安全。
以上是固定卷扬式启闭机的安装步骤详解，希望能对您的设备安装工作提供帮助。
在实际操作过程中，请根据具体情况调整安装方案，并遵循相关规范要求，确保设备安装顺利进行。
启闭机安装方法
启闭机安装方法一、安装要求1、根据设计图纸在启闭机安装基础平台上，预埋启闭机基础板，埋入位置及平面度符合设计要求。
2、检查合格后填写“工序交接单”交监理复查后才能开仓浇砼。
3、检查混凝土启闭机平台的高程和不平度。
4、由测量人员根据设计图上标注的卷扬机的纵向起吊中心的桩号，并由已安门槽为准反投基准线预先测放到卷扬机安装基础平台上，安装人员也预先在启闭机的机架上划出纵向及横向起吊中心线并打上冲眼，作为调整时的明显标志。
二、启闭机安装1、用汽车吊将启闭机吊装到启闭机平台高程，再调整到位。
以测放的纵向及横向起吊中心线为基准，使用调整工具，将机架上的纵向及横向中心线分别与相对应的安装基准线重合，然后由测量工用水准仪配合调整卷扬机高程、中心及水平，经反复调整使其达到设计或规范要求。
2、安装两卷扬机之间的连接轴，并测量其任意方向上的倾斜值，通过调整两启闭机之间的相对高程及纵向、横向中心位置偏移的方法，使中间联接轴的倾斜值达到设计或规范要求，最后用螺栓将卷扬机固定在基础平台上。
3、按设计要求在卷筒上缠绕钢丝绳，并用压板临时压住钢丝绳端头，但暂不压紧。
4、调整两吊具在同一高程位置再压紧绳头压板。
清扫减速器并注入润滑油，油位与油标尺的刻度相符。
电气部分接好临时电源后进行试运转工作。
三、试运转1、试运转前的检查（1）检查所有机械部件、连接部件、各种保护装置及润滑系统安装和注油情况。
（2）检查钢丝绳端部是否压紧，在滑轮中缠绕方向是否正确。
（3）检查各电气设备接线是否正确，接地是否良好。
（4）检查起重机构电动机转向是否正确，转速是否同步。
（5）检查行走机构电动转向是否正确和转速是否同步。
2、空载试运转起升机构在行程内上、下往返三次检查机械和电气部分。
（1）电动机无异常法热现象。
限位开关、保护装置及联锁装置动作正确可靠。
（2）机械部件运转时不能冲击声及其它异常声音。
（3）运转过程中，制动闸瓦全部离开制动轮，并且间隙一致。
3、静载荷试验将闸门吊起离地100mm，停留不少于10min。
固定卷扬启闭机安装方案
固定卷扬式启闭机的安装1、组装启闭机前，应根据设计图纸及其它技术文件编制安装工艺流程，以保证启闭机及其附属设备的各项性能符合图纸要求及规定。
2、启闭机安装施工工艺流程3、设置测量点作为安装基准点，并加以保护，留到验收合格为止。
自行设计制作简易安装检测架，通过自制线架挂垂球来找正启闭机机座的左、右位置及上、下游位置，借助千斤顶，手动葫芦、拉紧器来调整；机座的安装高程及水平借助于水准仪、水平尺来检测控制。
其纵、横向中心线偏差不应超过±3mm，高程偏差不应超过±5mm，水平偏差不大于0.5/1000。
4、机座安装检测合格，穿地脚螺杆，并使其与一期混凝土中的埋筋搭接，加固焊接，方可浇筑二期混凝土。
在混凝土强度尚未达到设计强度时，不可拆除和改变安装启闭机用的临时支撑。
5、启闭机电气设备安装完毕，二期混凝土强度达到要求，可作调试试验，但试验前应根据制造厂技术说明书的要求，灌注润滑脂。
6、固定卷扬式启闭机的试运转：试运转前15天通知制造厂、设计、监理工程师，试运转时，各方均有代表在场，方能作试验。
6.1空载运行，启闭机不与闸门连接的情况下进行。
首先应对电气、机械部分进行检查和必要的试验，确认一切正常后，再作启闭机升降机构的空载运行，在试验过程中，检查电气、机械各部分运行情况。
6.2带负荷试验，即启闭机与拉杆、闸门进行连接，在闸门不受水压力的情况下，对升降机构分别在行程内升降往返三次。
在试验过程中，对电气和机械部分进行检查。
a、电动机运行平缓，三相电流平衡。
b、电气设备无异常发热、烧损、冒火等现象。
c、机械部分运转时，均不应有冲击和其它异常。
d、运行时，制动闸瓦应全部离开制动轮,制动时应平稳、无冲击。
e 、所有轴承和齿轮应有良好的润滑,轴承温度不超过65℃。
f、闸门上两个吊点的高程位置应一致，闸门在升降过程中无卡阻现象。
g、高度显示装置，行程限位装置动作正常。
试验后，对试验有关情况均作记录交监理工程师。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变换式卷扬启闭机安装工艺
变换式卷扬启闭机是一种新型的水利工程机械设备，主要用于水利枢纽工程的闸门开启和关闭。
其安装质量的好坏直接影响到整个水利工程的安全、稳定和高效运行。
因此，在进行变换式卷扬启闭机安装时，必须严格按照以下工艺进行。
一、施工准备
1. 熟悉图纸和相关技术资料，了解变换式卷扬启闭机的工作原理和结构特点。
2. 检查施工现场，确保施工场地平整、坚实，满足设备安装要求。
3. 准备必要的施工工具和设备，如吊车、叉车、扳手、螺丝刀等。
4. 对变换式卷扬启闭机的零部件进行检查，确保零部件齐全、无损坏。
二、设备安装
1. 基础施工：根据图纸和设计要求，施工合适的基础，确保基
础平整、坚实。
2. 设备就位：使用吊车将变换式卷扬启闭机整体吊装到基础上，调整设备水平度，使其满足安装要求。
3. 地脚螺栓安装：按照图纸和设计要求，安装地脚螺栓，并采
用力矩扳手紧固，确保地脚螺栓的紧固力矩达到设计要求。
4. 轴承安装：安装轴承时，要注意轴承的内外圈、滚动体和保
持器的顺序，采用适当的安装工具，避免对轴承造成损坏。
5. 齿轮安装：将齿轮安装到减速机壳体内，注意齿轮的安装方向，确保齿轮与齿轮轴的配合间隙符合要求。
6. 传动系统安装：按照设计要求，安装传动系统，包括传动带、链条、齿轮等，确保传动系统平稳、可靠。
7. 电气系统安装：根据图纸和设计要求，安装电气设备，包括
电动机、控制柜、电缆等，确保电气连接正确、可靠。
8. 防护装置安装：安装防护装置，包括防护罩、防护栏等，确
保防护装置安全、可靠。
三、调整与试运行
1. 调整设备：对变换式卷扬启闭机的各部件进行调整，包括传
动带张紧度、链条松紧度、齿轮间隙等，确保设备运行平稳、可靠。
2. 试运行：启动变换式卷扬启闭机，进行试运行，观察设备运
行是否正常，如有异常情况，及时进行调整和处理。
3. 闸门试运行：在试运行过程中，进行闸门的开启和关闭，观
察闸门运行是否正常，如有异常情况，及时进行调整和处理。
四、验收与维护
1. 验收：按照图纸和设计要求，对变换式卷扬启闭机进行验收，确保设备安装质量满足要求。
2. 维护：定期对变换式卷扬启闭机进行维护，包括清洁、润滑、紧固松动部件等，确保设备安全、稳定、高效运行。
本工艺流程仅供参考，实际操作时，应根据具体情况和相关技
术要求进行调整。
在施工过程中，应严格遵守安全操作规程，确保
人身和设备安全。
