电控原理图线号编制规则
电控原理图线号编制规则
一、电源线号编制规则
1、交流电源分火线、零线、地线
火线线号以大写字母L开头，L后加数字。
零线线号以大写字母N开头，N后加数字。
地线线号以大写字母PE表示。
2、直流电源线号用两位数字表示。
第一位数字1、2表示非本安电源，3、4表示本安电源。
第二位数字奇数代表电源的正极，偶数代表电源的负极。
二、PLC模块接线线号编制规则
PLC模块接线线号用三位数字表示。
1、第一位数字为模块序号，序号从1开始到8。
并默认模块顺序依次为DI，DO，AI，AO。
2、第二位、第三位数字量模块以地址表示，从00到07,10到17，之后依此类推。
模拟量模块按顺序编写。
三、继电器接线线号编制规则
继电器接线线号用四位数字表示。
第一位、第二位为继电器器件编号，第三位、第四位为继电器端子编号。
在继电器串接的回路中，两两连接的继电器触电之间的导线线号编订按继电器器件编号较小的继电器端子编号为准。
四、隔离安全栅接线线号编制规则
隔离安全栅用三位数字表示。
第一位数字固定为9，第二位、第三位数字按顺序编写。
五、外围器件接线线号编制规则
与外围设备的联接，分两种情况。
第一种是线缆为本公司提供，线缆的线号以本公司线号编制规则进行编制。
第二种是线缆为外单位提供，则线缆的编号以外单位线号编制规则进行编制。
外单位编号现场安装调试后，按现场实际绘入本
公司接线图中。
六、补充部分
1、优先原则：当导线两端器件不同时，该段导线的线号按本编号规则的一、二、
三、四的顺序决定优先级，优先级最高的为规则一。
2、线号变换原则：线号过端子线号不变，线号过器件线号改变。
3、其他特殊情况设计人员选择用两位数字从50到99进行编号，编号可自行选择。
4、线号的标记方法为对端标记法。
标记形式为“本端子线号—到达器件端子号”，例32—X18.1。
七、参考建议
1、接线端子用大写字母X表示，后面跟数字，数字从1开始依次累加。
2、接线端子片用大写字母XT表示，后面跟数字，数字参考编制原则如下：
0代表交流电源，1代表直流本安电源线，2代表直流非本安电源线，3代表数字量控制线，4代表模拟量控制线。
接线是如何编号的？

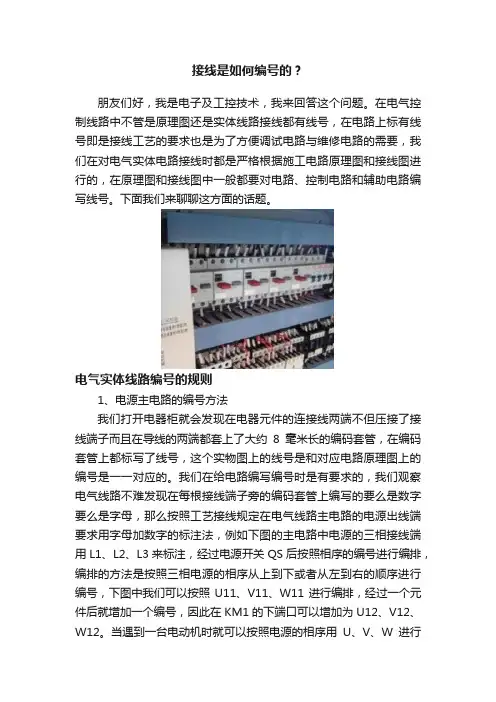

接线是如何编号的？朋友们好，我是电子及工控技术，我来回答这个问题。
在电气控制线路中不管是原理图还是实体线路接线都有线号，在电路上标有线号即是接线工艺的要求也是为了方便调试电路与维修电路的需要，我们在对电气实体电路接线时都是严格根据施工电路原理图和接线图进行的，在原理图和接线图中一般都要对电路、控制电路和辅助电路编写线号。
下面我们来聊聊这方面的话题。
电气实体线路编号的规则1、电源主电路的编号方法我们打开电器柜就会发现在电器元件的连接线两端不但压接了接线端子而且在导线的两端都套上了大约8毫米长的编码套管，在编码套管上都标写了线号，这个实物图上的线号是和对应电路原理图上的编号是一一对应的。
我们在给电路编写编号时是有要求的，我们观察电气线路不难发现在每根接线端子旁的编码套管上编写的要么是数字要么是字母，那么按照工艺接线规定在电气线路主电路的电源出线端要求用字母加数字的标注法，例如下图的主电路中电源的三相接线端用L1、L2、L3来标注，经过电源开关QS后按照相序的编号进行编排，编排的方法是按照三相电源的相序从上到下或者从左到右的顺序进行编号，下图中我们可以按照U11、V11、W11进行编排，经过一个元件后就增加一个编号，因此在KM1的下端口可以增加为U12、V12、W12。
当遇到一台电动机时就可以按照电源的相序用U、V、W进行编号，如果有多个电动机的话，第一台电机就用1U、1V、1W，第二台电动机就用2U、2V、2W，第三台电机就用3U、3V、3W进行编码就行了，如果还有更多的电动机的话按照这种方法递增就可以了。
2、控制电路与辅助电路编号的方法对于控制电路和辅助电路我们对线路的编号是按照“等电位法”进行标注，在控制电路中编号也是有规律可循的，在绝大部分线路中都是按照“由上到下、由左到右”的顺序从起始数是从“1”开始向下标注，如下面的电路图所表示的那样。
从图中我们可以观察到只要是经过一个元件数字就增加一，控制电路的“0”的编号线是几个交流接触器的公共点的连线。
电气控制回路二次标号的编号规律知识
电气控制回路二次标号的编号规律知识1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。
此外，某些装设备在屏顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应的标号。
为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同用途的回路又赋予不同的数字符号。
因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
2、二次回路标号的基本方法是什么？答：（1）用三位或三位以上的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面（或后面）增注文字符号。
（2）按“等电位”的原则标注，即在电气回路中，在连于一点上的所有导线（包括接触连接的可折线段）须标以相同的回路标号。
（3）电气设备的触点、线圈、电阻、电容器等元件所间隔的线段，即看为不同的线段，一般赋予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
3、简述直流回路的标号细则？答：(1）对于不同用途的支流回路，使用不同的数字范围，如控制和保护回路用001~099及1~599，励磁回路用601~609。
(2）控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101~199，201~299，301~399，其中每段里面先按正极性回路（编为奇数）由小到大，再编负极回路（偶数）由大到小，如100、101、103、133、142、140等。
（3）信号回路的数字标号组，应按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。
（4）开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。
例如：有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101、199，2KK对应的控制回路数字标号选201、299，熔断器所属回路，3KK对应的控制回路数字标号选301、399。
电路图线号标注规则
电气回路线号规则定义1、电流回路线号规则：字母（一至两位）+4+数字（两至三位），包含尾部带*的线号；例：A411、B411、C411、HL411、HN411、ML411、MN411、A411*2、电压回路线号规则：字母（一至两位）+6（或7）+数字（两至三位），包含尾部带*的线号；例：A630、B630、C630、A660、YA630、EA630、UA630、WA630、A630* 特殊：I(II)-A710、I(II)-B710、I(II)-C710、UA640（UA660）、UB640（UB660）3、控制回路纯数字+0-6开头的一至四位数，7-9开头的一至两位数跳闸回路：33（033）、133、233……以33结尾的回路号；合闸回路：03（3）、103、203……以03结尾的回路号；正电源回路：01（1）、101、201……以01结尾的回路号；负电源回路：02（2）、102、202……以02结尾的回路号；4、信号回路信号回路：7（或8、9）+数字（两至三位）、F7（或F8、F9）+数字（两至三位）（不包括881—899）；电源回路：701、702、801、802、901、F701、F702、F801、F802、F901 5、小母线回路直流：以“+”、“-”开头的线号，例：+KM、-KM交流：以“~”开头的线号，例：~A、~B、~C6、闭锁回路881~899，为交流回路方式1：连接点标识本方式是个人最推崇的方式，在讨论线号之前，先来比较一下两种不同的绘图方式，在欧洲使用Eplan绘制原理图讲究的是唯一性和精确性，也就是说在图纸中标注的任何接线，其实物都是和它一一对应的，如下图：一个接触器和一个继电器的辅助触点的连接点13/14以及11/12/14均被标识在图纸中，而实际的接线也是完全和它对应的，譬如实物中的K02M1接触器的14号连接点和K02A的11号连接点相连，而日系和国内的很多画法则是在图纸中把连接点省略，在实际配盘时，电工根据自己的意愿查找空闲辅助触点来接线。
原理图编号
原理图编号
原理图编号是用来标识不同电路原理图的一种方式，通常由数字和字母组成。
它可以帮助人们快速定位和识别特定的电路原理图。
在原理图中，原理图编号通常位于图的左上角或右上角。
它是一个唯一的标识符，可用于区分不同的原理图，特别是在大量的原理图中。
原理图编号通常是根据一定的规则来设置的。
例如，可以使用数字标识不同的电路模块，然后使用字母表示不同的变种或版本。
在撰写文中时，应避免重复使用相同标题的文字。
这是为了避免混淆和误导读者。
如果有多个原理图在文中出现，可以使用不同的编号或引用来进行区分。
这样可以保持文中的清晰度和准确性。
总之，原理图编号是识别和区分不同电路原理图的一种标识符。
当在文中引用原理图时，应避免重复使用相同标题的文字，以确保文中的清晰度和准确性。
电气控制线路图的图形文字符号及绘制原则
电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。
在图上用不同的图形符号来表示各种电器元件，用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。
按电气元器件的布置位置和实际接线，用规定的图形符号绘制的图形称做安装图。
安装图便于安装、检修和调试。
根据电路工作原理用规定的图形符号绘制的图形称做原理图。
原理图能够清楚地表明电路功能，便于分析系统的工作原理。
由于电气原理图具有结构简单，层次分明，适合应用于分析、研究电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛的应用。
各种图有其不同的用途和规定画法，应根据简明易懂的原则，采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。
本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号，然后重点介绍电气原理图的绘制原则。
1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来，有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。
接线是如何编号的？

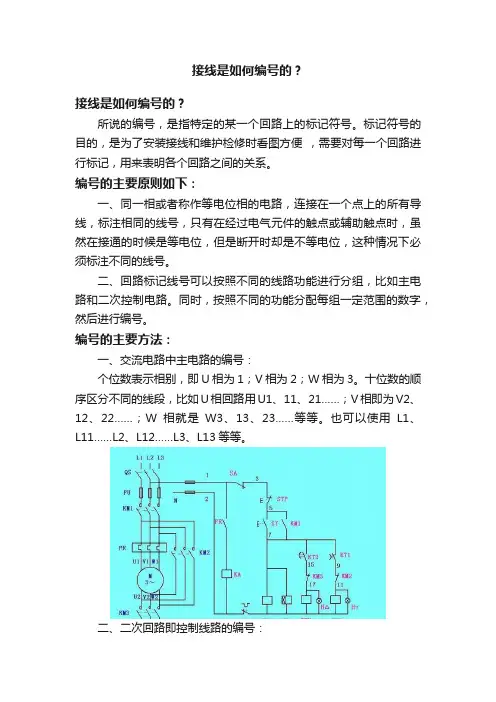

接线是如何编号的？接线是如何编号的？所说的编号，是指特定的某一个回路上的标记符号。
标记符号的目的，是为了安装接线和维护检修时看图方便，需要对每一个回路进行标记，用来表明各个回路之间的关系。
编号的主要原则如下：一、同一相或者称作等电位相的电路，连接在一个点上的所有导线，标注相同的线号，只有在经过电气元件的触点或辅助触点时，虽然在接通的时候是等电位，但是断开时却是不等电位，这种情况下必须标注不同的线号。
二、回路标记线号可以按照不同的线路功能进行分组，比如主电路和二次控制电路。
同时，按照不同的功能分配每组一定范围的数字，然后进行编号。
编号的主要方法：一、交流电路中主电路的编号：个位数表示相别，即U相为1；V相为2；W相为3。
十位数的顺序区分不同的线段，比如U相回路用U1、11、21……；V相即为V2、12、22……；W相就是W3、13、23……等等。
也可以使用L1、L11……L2、L12……L3、L13等等。
二、二次回路即控制线路的编号：编号从电源的一侧开始，以奇数的顺序标到最后一个电气元件。
然后再从电源的另一侧开始，以偶数的顺序标到与奇数相遇的最后一个电器元件。
比如从A相开始编号，顺序是1、3、5、7、9、11、13等。
回路B相或C相为2、4、6、8、10、12等偶数标号。
用万用表如何查找故障？懂得了编号的原则和方法，故障查找就方便多了。
一般的情况下，主控制电路很少使用万用表，因为主电路配制比较简单。
而辅助控制电路相对复杂一些，控制电路出现故障时，使用万用表查找一般有两种方式，即电阻档和电压档。
使用电阻档排出故障，是在线路停电的情况下进行，按照线号的编号顺序一段一段的分析查找，这也是一种最简单的故障排除方法。
使用电压档排出故障，是在不停电的情况下进行，按下启动按钮，用万用表电压档按照编号顺序测量启动按钮或其它元件的两个接线端，如果接线端子的编号是奇数，说明是A相回路，在奇数编号的A相等电位电路中是没有电压产生的，如果有电压产生，说明启动按钮或其它元件损坏不通，就得需要更换。
详解电气控制回路编号方法
详解电气控制回路编号方法电气控制回路是指用来控制电气设备或系统工作的电路。
在电气控制系统中，为了方便管理和维护，通常需要给每个控制回路进行编号。
本文将详细介绍电气控制回路编号的方法。
一、按功能分类编号按功能分类编号是一种常见的电气控制回路编号方法。
按照这种方法，可以将控制回路按照其功能进行分类，然后为每个功能分类分配一个编号。
例如，可以将所有的驱动回路编号为1开头的数字，所有的感应回路编号为2开头的数字，所有的控制回路编号为3开头的数字，依此类推。
这样可以方便地根据编号快速定位到相应的控制回路。
同时，由于不同功能的回路可能存在相似的编号，因此在分配编号时需要注意避免重复。
二、按设备或系统编号另一种常见的电气控制回路编号方法是按设备或系统编号。
按照这种方法，可以为每个设备或系统分配一个唯一的编号，然后在该设备或系统的控制回路中使用该编号进行标识。
例如，可以将所有的电机编号为M1、M2、M3等，将所有的传感器编号为S1、S2、S3等。
这样可以方便地根据设备或系统的编号找到相应的控制回路。
同时，在分配编号时需要注意避免重复，并且要保证编号的唯一性。
三、按位置编号按位置编号是一种常用的电气控制回路编号方法。
按照这种方法，可以根据控制回路所在的位置进行编号。
例如，可以将所有位于某个控制柜的回路编号为C1、C2、C3等，将所有位于某个电缆槽的回路编号为T1、T2、T3等。
这样可以方便地根据位置找到相应的控制回路。
同时，在分配编号时需要注意避免重复，并且要保证编号的唯一性。
四、按重要性编号按重要性编号是一种将控制回路按照其重要性进行编号的方法。
按照这种方法，可以将重要性较高的回路编号为1、2、3等，将重要性较低的回路编号为4、5、6等。
这样可以方便地根据编号找到重要性较高的控制回路。
同时，在分配编号时需要注意根据实际情况合理划分重要性级别，并且要保证编号的唯一性。
总结电气控制回路编号是电气控制系统中的重要工作之一。
绘制电气原理图时一般要遵循以下基本规则
绘制电气原理图时一般要遵循以下基本规则：(1) 为了区别主电路与控制电路，在绘线路图时主电路(电机、电器及连接线等)，用粗线表示，而控制电路(电器及连接线等)用细线表示。
通常习惯将主电路放在线路图的左边(或上部)，而将控制电路放在右边(或下部)。
(2) 动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。
控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。
(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
(5) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。
(6) 为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。
(7) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。
(8) 原理图应标出下列数据或说明：1）各电源电路的电压值，极性或频率及相数。
2）某些元器件的特性（如电阻，电容器的参数值等）；3）不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能。
绘制电气原理图时一般要遵循以下基本规则
绘制电气原理图时一般要遵循以下基本规则：(1) 为了区别主电路与控制电路，在绘线路图时主电路(电机、电器及连接线等)，用粗线表示，而控制电路(电器及连接线等)用细线表示。
通常习惯将主电路放在线路图的左边(或上部)，而将控制电路放在右边(或下部)。
(2) 动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。
控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。
(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
(5) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。
(6) 为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。
(7) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。
(8) 原理图应标出下列数据或说明：1）各电源电路的电压值，极性或频率及相数。
2）某些元器件的特性（如电阻，电容器的参数值等）；3）不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能。
电气原理图线号
1、电气控制线路回路标号分直流回路和交流回路。
2、回路标号的原则:（1）回路标号按照“等电位”的原则进行标注.等电位指回路中接在一点上的所有导线具有同一电位而标注相同的回路标号.（2）回路标号由三位或三位以下的数字组成。
以个位代表相别，如三相交流电路的相别分别用1、2、3；以个位奇偶数区别回路极性，如直流回路的正极侧用奇数,负极侧用偶数。
以标号中的十位数字的顺序区分回路中的不同线段。
以标号中的百位数字的顺序区分不同供电电源的回路。
如直流回路中A电源的正、负极回路标号用“101"和“102”表示,B电源的正、负极回路标号用“201"和“202"表示。
电路中若共用同一个电源，则百位数可以省略。
当要表明回路中的相别或主要特征时，可在数字标号的前面或后面增注文字符号，文字符号用大写字母，并与数字标号并列。
3、直流回路标号正极回路的线段按奇数顺序标号，如1、3、5。
等；负极回路的线段按偶数顺序标号，如2、4、6。
.。
.等。
在同一回路中，经过压降元件（如电阻、电容等）时，要改变标号的极性，对不能明确标明极性的线段,可任意标奇偶数。
在直流一次回路中,用个位数字的奇偶数区分回路的极性；用十位的顺序区分回路中不同线段，如正极回路用1、11、21、31。
.顺序标注，负极回路用2、12、22、32。
顺序标注，用百位数字的顺序区分不同供电电源的回路，如A电源的正、负极回路标号用101、111、121。
和102、112、122。
..表示，B电源的正、负极回路标号用201、211、221。
和202、212、222。
.。
等表示。
4、交流回路标号交流二次回路的标号与直流二次回路标号相似。
经过压降元件时的不同线段分别按奇数和偶数的顺序标号.如一侧按1、3、5.。
.等标号,另一侧按2、4、6。
.。
标号。
一次回路中，用个位数字的顺序区分回路的相别，用十位数字的顺序区分回路中的不同线段.如第一相回路按1、11、21、。
