压铸工艺介绍
压铸件工艺流程
压铸件工艺流程压铸是一种常见的金属件制造工艺，它通过在高压下将熔化的金属注入模具中，然后冷却凝固成型，最终得到所需的零件。
压铸件广泛应用于汽车、航空航天、电子、机械等行业，因其成型精度高、表面光洁度好、制造效率高而备受青睐。
下面将详细介绍压铸件的工艺流程。
1. 模具设计和制造首先，根据产品的设计要求，制定模具的设计方案。
设计师需要考虑产品的形状、尺寸、结构等因素，然后绘制出模具的图纸。
接着，利用CAD/CAM软件进行模具的三维建模和工艺分析，确定模具的结构和加工工艺。
最后，根据设计图纸，制造模具，通常采用数控加工中心进行精密加工，确保模具的精度和表面质量。
2. 材料准备在进行压铸之前，需要准备好所需的金属材料。
通常使用的金属包括铝合金、锌合金、镁合金等。
这些金属需要按照一定的配方比例进行熔炼，然后通过除渣、过滤等工艺处理，确保金属液的纯净度和稳定性。
3. 熔炼和保温将准备好的金属材料加入熔炉中进行熔炼，直至达到所需的温度和流动性。
然后将熔融金属倒入保温炉中进行保温，以保持金属液的温度和流动性，为后续的压铸工艺做准备。
4. 压铸成型在保温炉中保持金属液的温度和流动性后，将金属液注入压铸机的射出室。
通过高压注射系统，将金属液压入模具腔内，填充整个模腔。
在一定的压力和温度下，金属液在模具中凝固成型，形成所需的压铸件。
5. 冷却和固化在金属液填充模腔后，需要等待一定时间，让压铸件在模具中冷却和固化。
冷却时间的长短取决于金属的种类和厚度等因素。
在固化完成后，打开模具，取出成型的压铸件。
6. 修磨和处理取出的压铸件通常会存在一些毛刺、气孔等缺陷，需要进行修磨和处理。
通过去毛刺、抛光、喷砂等工艺，使压铸件的表面光洁度达到要求。
同时，还可以进行热处理、表面处理等工艺，提高压铸件的性能和表面质量。
7. 检验和包装最后，对成型的压铸件进行检验，包括尺寸、外观、化学成分等方面的检测。
合格后，对压铸件进行包装，通常采用防震防潮的包装方式，以确保产品的质量和运输安全。

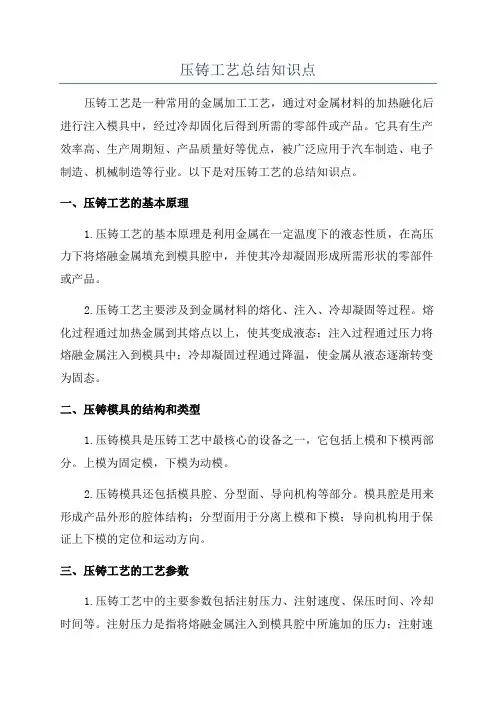

压铸工艺总结知识点
压铸工艺总结知识点压铸工艺是一种常用的金属加工工艺，通过对金属材料的加热融化后进行注入模具中，经过冷却固化后得到所需的零部件或产品。
它具有生产效率高、生产周期短、产品质量好等优点，被广泛应用于汽车制造、电子制造、机械制造等行业。
以下是对压铸工艺的总结知识点。
一、压铸工艺的基本原理1.压铸工艺的基本原理是利用金属在一定温度下的液态性质，在高压力下将熔融金属填充到模具腔中，并使其冷却凝固形成所需形状的零部件或产品。
2.压铸工艺主要涉及到金属材料的熔化、注入、冷却凝固等过程。
熔化过程通过加热金属到其熔点以上，使其变成液态；注入过程通过压力将熔融金属注入到模具中；冷却凝固过程通过降温，使金属从液态逐渐转变为固态。
二、压铸模具的结构和类型1.压铸模具是压铸工艺中最核心的设备之一，它包括上模和下模两部分。
上模为固定模，下模为动模。
2.压铸模具还包括模具腔、分型面、导向机构等部分。
模具腔是用来形成产品外形的腔体结构；分型面用于分离上模和下模；导向机构用于保证上下模的定位和运动方向。
三、压铸工艺的工艺参数1.压铸工艺中的主要参数包括注射压力、注射速度、保压时间、冷却时间等。
注射压力是指将熔融金属注入到模具腔中所施加的压力；注射速度是指熔融金属注入到模具腔中的速度；保压时间是指保持一定压力对熔融金属进行冷却固化的时间；冷却时间是指产品在模具中冷却至一定温度的时间。
2.合理的工艺参数能够保证产品的质量和生产效率，需要根据具体材料和产品要求进行调整和控制。
四、压铸材料的选择1.压铸工艺主要适用于铝合金、镁合金、锌合金等低熔点金属的加工，也可以用于一些高熔点金属材料的加工。
2.压铸材料的选择需要考虑产品的机械性能、导热性能、耐腐蚀性、成本等因素。
五、压铸工艺的优缺点1.压铸工艺具有生产效率高、生产周期短、产品质量好等优点，能够实现高精度、高复杂度的零部件生产。
2.压铸工艺的缺点是模具制造和维护成本较高，适用于大批量生产的零部件。
压铸工艺详解
压铸简介1. 简介压铸是一种利用高压强制将金属熔液压入形状复杂的金属模内的一种精密铸造法。
在1964年，日本压铸协会对于压铸定义为“在高温将熔化合金压入精密铸模，在短时间内大量生产高精度而铸面优良的铸造方式”。
美国称压铸为Die Casting，英国则称压铸为Pressure Die Casting，而最为国内一般业者所熟悉的是日本的说法，称为压铸。
经由压铸法所制造出来的铸件，则称为压铸件（Die castings）。
这些材料的抗拉强度，比普通铸造合金高近一倍，对于铝合金汽车轮毂、车架等希望用更高强度耐冲击材料生产的部件，有更积极的意义。
2. 压铸特点压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。
压铸区别于其它铸造方法的主要特点是高压和高速。
①金属液是在压力下填充型腔的，并在更高的压力下结晶凝固，常见的压力为15—100MPa。
②金属液以高速充填型腔，通常在10—50米/秒，有的还可超过80米/秒，（通过内浇口导入型腔的线速度—内浇口速度），因此金属液的充型时间极短，约0.01—0.2秒（须视铸件的大小而不同）内即可填满型腔。
压铸压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。
所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件。
压铸是一种精密的铸造方法，经由压铸而铸成的压铸件之尺寸公差甚小，表面精度甚高，在大多数的情况下，压铸件不需再车削加工即可装配应用，有螺纹的零件亦可直接铸出。
从一般的照相机件、打字机件、电子计算器件及装饰品等小零件，以及汽车、机车、飞机等交通工具的复杂零件大多是利用压铸法制造的。
压铸法也有下列缺点：· (1)压铸合金受限制目前的压铸合金只有锌、锡、铅、铜、镁、铝等六种，其中以铜合金的熔点最高、铝合金压铸应用广泛。
压铸工艺
压铸工艺就是利用机器、模具和合金等三大要素，将压力、速度及时间统一的过程。
用于金属热加工，压力的存在是压铸工艺区别其他铸造方法的主要特点.。
压力铸造是近代金属加工工艺中发展较快的一种少无切削的特种铸造方法。
它是将熔融金属在高压高速下充填铸型，并在高压下结晶凝固形成铸件的过程。
高压高速是压力铸造的主要特征。
常用的压力为数十兆帕，填充速度（内浇口速度）约为16～80米/秒，金属液填充模具型腔的时间极短，约为0.01～0.2秒。
压铸是铸造模锻的一种方法。
压铸模锻工艺是一种在专用的压铸模锻机上完成的工艺。
它的基本工艺过程是：金属液先低速或高速铸造充型进模具的型腔内，模具有活动的型腔面，它随着金属液的冷却过程加压锻造，既消除毛坯的缩孔缩松缺陷，也使毛坯的内部组织达到锻态的破碎晶粒。
毛坯的综合机械性能得到显著的提高。
另外，该工艺生产出来的毛坯，外表面光洁度达到7级（Ra1.6），如冷挤压工艺或机加工出来的表面一样，有金属光泽。
所以，我们将压铸模锻工艺称为“极限成形工艺”，比“无切削、少余量成形工艺”更进了一步。
压铸模锻工艺还有一个优势特点是，除了能生产传统的铸造材料外，它还能用变形合金、锻压合金，生产出结构很复杂的零件。
这些合金牌号包括：硬铝超硬铝合金、锻铝合金，如LY11、LY12、6061、6063、LYC、LD等）。
这些材料的抗拉强度，比普通铸造合金高近一倍，对于铝合金汽车轮毂、车架等希望用更高强度耐冲击材料生产的部件，有更积极的意义。
压铸工艺详细介绍
压铸工艺详细介绍压铸工艺是一种常用的铸造工艺，它在制造各种金属制品中起着重要的作用。
下面将详细介绍压铸工艺的相关内容。
首先，压铸工艺是一种利用金属熔融状态下的高压力进行模具充填和冷却的工艺。
它采用金属材料加热熔化后，注入模具中，在模具内部形成所需产品的形状，并通过压力将金属充分填充到模具的每个角落。
然后经过冷却凝固，最终获得具有一定形状和尺寸的铸件。
压铸工艺具有以下几个特点：1.高效性：压铸工艺可以实现高速生产，并且相对于其他铸造工艺，其生产效率更高。
2.精度高：由于模具的准确度高，所以压铸工艺可以生产出精确的尺寸和形状的铸件。
3.表面质量好：压铸工艺可以生产出光滑并且不需要进一步表面处理的铸件。
4.兼容性强：压铸工艺可以处理各种金属材料，如铝合金、锌合金、镁合金等。
压铸工艺主要包括以下几个步骤：1.准备工作：包括确定产品的设计要求和模具的制造。
2.材料准备：根据产品的要求选择合适的金属材料，并进行加热熔化。
3.充填：将熔化的金属注入模具中，确保充填均匀并填满整个模具腔体。
4.冷却：待金属充填完成后，模具会进行冷却以凝固金属，并保持所需形状。
5.脱模：冷却后，打开模具并取出铸件。
6.修整：对铸件进行必要的修整和整形，以满足产品的要求。
7.表面处理：根据产品的要求进行表面处理，如喷漆、电镀等。
8.检验和包装：对铸件进行质量检验，并进行包装。
在压铸工艺中，模具是一个关键的部分。
模具的制造需要对产品的设计要求有一定的了解，并采用精密的制造工艺，以保证模具的精确度和耐用性。
压铸工艺在各个领域都有广泛的应用，特别是在汽车行业、家电行业和机械制造行业中更为常见。
通过压铸工艺，可以生产出各种复杂形状的铸件，并且可以实现大规模、高效率的生产。
总之，压铸工艺是一种非常重要的铸造工艺，它具有高效性、精度高、表面质量好等特点，并在各个领域都有广泛应用。
压铸工艺的成功实施需要准备工作、材料准备、充填、冷却、脱模、修整、表面处理、检验和包装等多个步骤的协调配合。
压铸成型的工艺和流程
压铸成型的工艺和流程压铸是一种常用的金属加工方法，其在工业生产中拥有广泛应用。
压铸成型的工艺和流程是非常关键的，可以影响产品质量和生产效率。
在本文中，我们将会详细介绍压铸的工艺和流程。
1. 压铸的基本概念压铸是一种通过将金属加热至液态，然后注入模具，通过高压将金属填充模具形成所需形状的加工方法。
压铸通常用于生产复杂形状的零部件，具有良好的表面光洁度和尺寸精度。
2. 压铸的工艺流程2.1 模具设计压铸的第一步是设计模具。
模具需要考虑产品的设计要求、材料流动性等因素，以确保最终产品的质量。
2.2 材料准备在压铸之前，需要将金属加热至液态。
不同的金属需要不同的熔点和加热温度。
2.3 注射一旦金属达到液态，就会被注入模具中。
注射过程需要控制温度和压力，以确保金属填充模具完全。
2.4 冷却填充模具后，金属需要冷却凝固。
冷却速度影响最终产品的组织结构和性能。
2.5 脱模冷却后，产品会从模具中取出。
脱模过程需要小心操作，以避免损坏产品。
2.6 完成加工脱模后，产品可能需要进一步的加工，如去除毛刺、打磨等，以达到最终要求。
3. 压铸的优缺点3.1 优点•可以生产复杂形状的产品•生产效率高•产品表面光洁度好3.2 缺点•初始投资较高•模具制造和维护成本较高•一些特殊形状难以实现4. 压铸的应用领域压铸广泛应用于汽车、航空航天、电子产品等领域。
由于其高效率和精度，越来越多的行业开始采用压铸技术。
5. 结语通过本文的介绍，相信读者对压铸成型的工艺和流程有了更深入的了解。
压铸作为一种重要的金属加工方法，将继续在工业生产中扮演重要角色，推动各行各业的发展和进步。
压铸工艺
1.压力铸造：液态金属在较高的压力作用下，以较高的速度充填型腔，并在压力下凝固成型而获得铸件的一种工艺方法。
2.压射比压：压射比压是充填型腔时压室内金属液单位面积上所受的压力。
3.充填时间：液态金属从开始进入型腔起到充满型腔为止所需的时间。
4.充氧压铸：在压铸前将氧气充入型腔，置换出型腔的空气再进行压铸，适用于铝合金压铸。
5.浇注温度：指液态金属从压室进入型腔时的平均温度，一般用保温炉内的温度表示。
6.模具预热温度：为使压铸模能正常工作而在压铸前将压铸模预先加热到一定的温度。
7.活动型芯：用来成型压铸件上与开模方向不一致的侧凹或侧孔，可以抽芯的成型零件。
8.导柱、导套：确保动、定模在安装和合模时精确定位，防止动、定模错位的导向零件。
9.收缩率：压铸件在成型、冷却过程中体积收缩的程度，有实际收缩率和计算收缩率。
10.压铸模CAD：利用计算机技术完成压铸工艺和压铸模设计过程中的信息检索、方案构思、分析计算、工程绘图和文件编制等工作。
1.压铸工艺过程是由压铸机来完成的，压铸机根据压室的工作条件分为冷压室压铸机和热压室压铸机两大类。
各种压铸机的压铸基本过程都为合模、压射、增压-持压和开模。
2.斜导柱抽芯机构是侧抽芯机构中应用最广泛的抽芯机构，其结构主要由活动型芯、斜导柱、滑块、楔紧块、限位块等组成。
3.普通压铸件常有气孔和疏松等缺陷，不能进行热处理，而真空压铸、充氧压铸、精密压铸等压铸新工艺技术能有效的避免或减少疏松、气孔，提高压铸件质量。
4.压铸模成型零件的成型尺寸分为三类：型腔尺寸，即磨损后变大的尺寸；型芯尺寸，即磨损后变小的尺寸和中心距尺寸，即磨损后不变的尺寸。
什么是持压时间？试分析持压时间对压铸件质量和压铸生产效率的影响。
持压时间是指增压开始到结束的这一段时间。
其作用是使型腔中的液态金属在压实压力的持续作用下完成凝固，从而获得组织致密的主见。
持压时间不足，容易造成疏松，尤其是如果内浇口处金属伤胃完全凝固，则将在成压铸冲头退回时金属液被反吸出来而产生铸件内部空洞缺陷。
压铸工艺ppt课件
压铸工艺可获得高精度 、高质量的金属零件， 尺寸精度可达IT6-IT8级 。
压铸机生产效率高，可 实现自动化生产，提高 生产效率。
压铸工艺可节约原材料 ，减少加工余量，降低 生产成本。
压铸工艺可应用于各种 金属材料的成型，如铝 合金、锌合金、铜合金 等。
压铸工艺发展历程
01 早期阶段
压铸工艺起源于19世纪初，最初用于制造印刷机 零件和钟表零件等小型精密零件。
采用真空压铸、挤压铸造等先进压铸技术 ，提高金属液的充型能力和补缩能力，减 少气孔、缩松等缺陷的产生。
提高压铸件质量途径
加强原材料控制
选用优质合金材料，严格控制金属液的化学成分和物理性能，确保原 材料质量符合要求。
优化压铸工艺设计
根据压铸件的结构和性能要求，合理设计浇注系统、排气系统和冷却 系统等，确保金属液在型腔内的流动和凝固过程稳定可靠。
冷却系统设计
根据模具温度和产品要求，设计合理的冷 却水道和冷却方式
模具材料及热处理
01 常用模具材料
热作模具钢、冷作模具钢、塑料模具钢等
02 热处理工艺
淬火、回火、表面强化处理等，提高模具的硬度 、耐磨性和抗疲劳性能
03 模具寿命与维护
通过合理的使用和维护，延长模具使用寿命，降 低生产成本
03
压铸合金与熔炼
强化过程监控和检验
采用先进的检测手段和工艺控制方法，对压铸过程中的关键参数进行 实时监控和调整，确保压铸件质量稳定可靠。
加强人员培训和管理
提高压铸操作人员的技能水平和质量意识，加强生产现场的管理和调 度，确保生产过程的顺利进行和产品质量的有效控制。
06
压铸工艺发展趋势与展望
新型压铸技术及应用前景
02 中期阶段
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编制：徐沛杨 东莞市勤鹏精密五金有限公司
1
压铸
压力铸造简称压铸，是一种将熔融 合金液在高压的作用下高速充填 钢制模具的型腔，并使合金液在 压力下凝固而形成铸件的铸造方 法。压铸区别于其它铸造方法的 主要特点是高压和高速。
压铸机、压铸合金与压铸模具是压 铸生产的三大要素，缺一不可。 所谓压铸工艺就是将这三大要素 有机地加以综合运用，使能稳定 地有节奏地和高效地生产出外观 、内在质量好的、尺寸符合图样 或协议规定要求的铸件。
• 压铸铝合金
• 铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可 加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上 广泛使用，使用量仅次于钢。铝合金的比重量只有铁的约1/3， 所以在目前各行各业中用途十分重要，尤其是在飞机，船舶，汽 车，电子仪器等的轻量化过程中发辉不可或缺的作用。
2). 对内凹复杂的铸件，压铸较为困难； 3). 压铸模寿命较低，铝合金，镁合金的模具寿命约8万模次
，高熔点合金如铜，黑色金属等则理低； 4). 不宜小批量生产，主要原因是压铸型制造成本高，压铸机
生产效率高，小批量生产不经济； 5).铝合金压铸件不易实现阳极氧化，但目前已经有厂商使用
特殊的铝合金实现压铸后阳极氧化，但良品率仍偏低；
压铸机
压铸机的分类：
热室压铸机：锌合金，镁合金等
冷室压铸机：锌合金，镁合金，铝 合金，铜合金等
立式压铸机：锌，铝，铜，铅，锡
热室和冷室的区别在于：压铸机的 射料系统是否浸泡在金属溶液里。 压铸机也可分为卧式与立式。
压铸金属材料
• 主要压铸用合金材料有锡、铅、锌、铝、镁、铜 等。以锌、铝合金应用最广，镁、铜合金次之。 当前在电子行业用的以锌，铝，镁合金为主。
• 压铸锌合金
• 锌合金的熔融状态流动性非常好，熔点低只有365度。可进行各 种后加工处理，比如电镀等。所以用途广泛，之前在手机行业也 使用很多，但因为比得大，耐蚀性差渐被铝合金淘汰。目前使用 最多的当属卫浴行业。
• 常用的有2, 3 , 4, 5, 7号合金，目前最广泛的是3号合金。
压铸金属材料
牙孔加工
结构件是基本都需要牙 孔加工，根据不同规 格的牙孔先择不同的 钻头及丝攻。
设备： CNC钻攻中心 多轴钻孔机 多轴攻牙机
后加工工艺及设备
车床加工
车床加工主要 是加工内圆或 外圆时使用。
设备： 自动车床 数控车床
后加工工艺及设备
CNC加工
由于压铸模具及工艺制程 的限制，有一些结构压 铸将无法实现，此时就 需要机加工。
压铸机及周边设备布局
后加工工艺及设备
冲切水口
压铸出来的产品需要切除料头 及水口，去除大部分多余的 材料。
设备： 油压冲床，气动冲床等
后加工工艺及设备
去除批锋毛刺
切完水口流道后产品上还会 残留有很多批锋毛刺，需要 用手工去除，或是用机器去 掉。
设备工具： 刮刀，震动研磨机，磁力研
磨机，打磨机等
后加工工艺及设备
压铸工艺优势
1).压铸件尺寸精度高，表面粗糙度低； 2).铸件强度和表面硬度高； 3).应用范围广，灯具散热器，汽车配件，家具卫浴五金，电
子电器配件，饰品配件，建筑材料，餐具，玩具，运动器材 ，礼品，机械五金配件等等； 4).生产率高，可实现自动化生产； 5).金属利用率高
压铸工艺的劣势
1).压铸时由于液态金属充填型腔速度高，流态不稳定，故采 用一般压铸法，铸件易产生气孔，不容易进行热处理；
• 3，模具的加工设备：铣床， CNC加工中心，线切割（慢走丝 ），（镜面）火花机，磨床， 车床，焊补设备 。
压铸周边设备
模温机－控制模具温度，尤其对手机等薄壁产品质量至关重要； 自动加料机－自动将烘过的金属锭加入熔炉； 熔化炉－熔化金属锭，镁合金锌合金会传送汤液到压铸机； 自动给汤机－将熔化的铝汤传送到压铸机（铝合金压铸机专有）； 自动喷雾机－喷涂脱模剂涂料到模具上； 自动取件机－开模后自动将工件夹出放置在输送设备上； 输送设备－输送产品到切边机； 变频器－节能设备； 空压机－提供压缩空气；
喷漆－喷涂液体油漆现多种颜色； 电镀－锌合金产品的可以电镀多种颜色，铝合金及镁合金上应
用范围很窄； 阳极氧化－铝合金压铸产品可以实现多种颜色而且金属质感不
会被掩盖，但目前压铸铝合金上受限较多； 喷砂－可以较好实现粗糙的富有质感的表面。
谢谢！
• 目前使用最广的是镁铝合金，其次是镁锰合金和镁锌锆合金。使 用的牌号常见的有AZ91D，AM60B，AM50A，AS41B等。
压铸制品工艺流程
压铸模具
• 压铸模具必须用热作模具钢制 作，常用的钢材有：H13, 2344, 8407, 8418, SKD61, DAC, FDAC等 。
• 模具的结构：（后模，前模） 模架，模仁，导柱，导套顶针 ，司筒，分流子，浇口套，滑 块，斜导柱，油压抽芯。
设备： CNC加工中心
后加工工艺及设备
热整形加工
在压铸，冲压，机加工，表 面处理等各制程中，尤其是 薄壁件，都会产生形变，所 以需要热整形加工来纠正。
设备： 热整形专用机
表面处理工艺
出于表面装饰与防腐蚀的需要，压铸件一般都需要进行表面处 理，下面简单介绍一下各类工艺：
钝化(皮膜）－在金属表面形成一层保护膜，主要应用在内构 件，尤其是镁合金件，由于性质活泼，则必须要做皮膜处理 ；铝合金的话耐蚀性较好可以做钝化，也可以只做光亮处理 ；
• 常用的有Al-Si-Cu系，常见的有ADC12(A383), ADC10(A380)等。另 外还有Al-Si系，Al-Si-Mg系，Al-Mg系。另目前称作铝钛合金的是 在上述材料加入钛金属改良而成，加入钛金属可以显著提高产品 的机械性能。
压铸金属材料
• 压铸镁合金
• 镁合金是以镁为基加入其他元素组成的合金。其特点是：密度小 ，比强度高，比弹性模量大，散热好，消震性好，承受冲击载荷 能力比铝合金大，耐有机物和碱的腐蚀性能好。镁的比重大约是 铝的2/3，是铁的1/4。所以在手机，通讯设备等电子器材，汽车 配件，医疗器械上使用广泛。
