钢筋混凝土基础知识
4.混凝土及钢筋混凝土工程(10定额)
➢ 4、板
➢ 按荷载传递形式分为平板、有梁板（包 括密肋板、井字板）、无梁板。
➢ 按外形或结构形式不同，另有拱形板、 薄壳屋盖等。
第二节 工程预算的编制
➢ 一、概述
➢ 1、混凝土与钢筋混凝土工程定额分现浇混 凝土模板、现浇混凝土浇捣、预制及预应 力构件、钢筋制作与安装、预制构件运输 与安装五节，共488个子目。
第五章 混凝土及钢筋混凝土工程 第一节 基础知识
➢ 一、混凝土工程 ➢ （一）现浇混凝土工程项目 ➢ 按构件部位、作用及其性质划分，建筑物
中的混凝土工程项目主要有： ➢ 基础、柱、梁、板、墙----主体结构构件 ➢ 楼梯、阳台、栏板、雨篷、檐沟----工程铺
助构件
➢ 1、基础
➢ 基础按外形分有：
➢ 带形基础、独立基础、杯形基础、筏形基础、 （又称满堂基础）、箱式基础
V搭接=V1+V2 式中：V1是长方体，V1=L×b×H。V2 是 两只三棱锥半只长方体，V2=1/6*（2b+B）×h1×L。
➢ 三、预制混凝土构件
➢ 1、预制构件模板及混凝土浇捣除定额注明外，均 按图示尺寸以体积计算。
➢ 2、空心构件工程量按实体积计算，应扣除空心部 分体积。
➢ 3、预制方桩按设计截面乘以桩长计算，不扣除桩 尖虚体积。。
➢ （二）、梁
➢ 1、梁模板
➢ 梁模板定额分矩形梁、异形梁、弧形梁、圈地梁、 薄腹屋面梁等项目。
➢ 工程量计算：计量单位：m2 ➢ 2、现浇混凝土
➢ 定额分矩形梁、异形梁、弧形梁、圈过梁、薄腹 屋面梁 等项目。
➢ 工程量计算：V=梁断截面积*梁长+V梁垫 ➢ 梁长取定：框架梁梁长：按柱与柱之间净长计算
➢ 5、商品泵送混凝土的添加剂、搅拌、运输 及泵送等费用均应列入混凝土单价内。
钢筋混凝土结构辅导知识

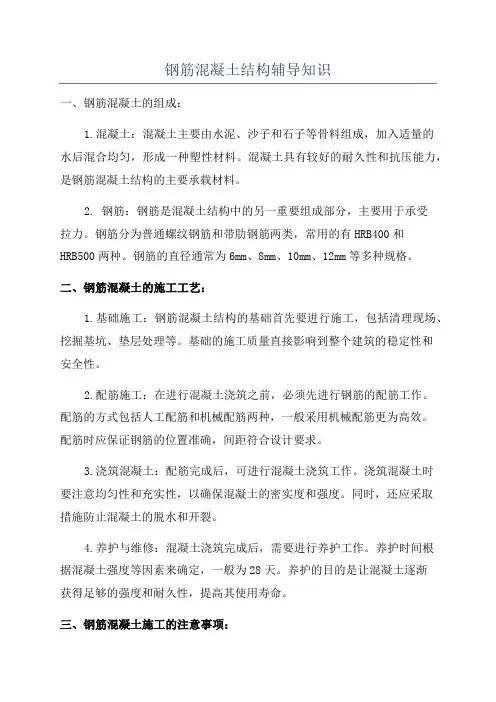

钢筋混凝土结构辅导知识一、钢筋混凝土的组成：1.混凝土：混凝土主要由水泥、沙子和石子等骨料组成，加入适量的水后混合均匀，形成一种塑性材料。
混凝土具有较好的耐久性和抗压能力，是钢筋混凝土结构的主要承载材料。
2. 钢筋：钢筋是混凝土结构中的另一重要组成部分，主要用于承受拉力。
钢筋分为普通螺纹钢筋和带肋钢筋两类，常用的有HRB400和HRB500两种。
钢筋的直径通常为6mm、8mm、10mm、12mm等多种规格。
二、钢筋混凝土的施工工艺：1.基础施工：钢筋混凝土结构的基础首先要进行施工，包括清理现场、挖掘基坑、垫层处理等。
基础的施工质量直接影响到整个建筑的稳定性和安全性。
2.配筋施工：在进行混凝土浇筑之前，必须先进行钢筋的配筋工作。
配筋的方式包括人工配筋和机械配筋两种，一般采用机械配筋更为高效。
配筋时应保证钢筋的位置准确，间距符合设计要求。
3.浇筑混凝土：配筋完成后，可进行混凝土浇筑工作。
浇筑混凝土时要注意均匀性和充实性，以确保混凝土的密实度和强度。
同时，还应采取措施防止混凝土的脱水和开裂。
4.养护与维修：混凝土浇筑完成后，需要进行养护工作。
养护时间根据混凝土强度等因素来确定，一般为28天。
养护的目的是让混凝土逐渐获得足够的强度和耐久性，提高其使用寿命。
三、钢筋混凝土施工的注意事项：1.安全防护：在进行钢筋混凝土施工过程中，必须加强安全防护措施，保障施工人员的生命安全和身体健康。
包括佩戴安全帽、安全鞋和防护服，遵守操作规程等。
2.施工质量：钢筋混凝土施工质量直接关系到整个建筑的安全性和耐久性。
因此，在施工过程中必须严格按照设计要求和施工规范进行施工，保证各项指标达到设计要求。
3.环境保护：在进行钢筋混凝土施工过程中，应注意环境保护。
例如，控制粉尘、噪音和废弃物污染等，以减少对周边环境的影响。
4.结构验收：在钢筋混凝土结构施工完成后，需进行结构验收。
结构验收主要包括材料的检验和结构的检查，以保证结构的安全使用。
钢筋混凝土基础知识

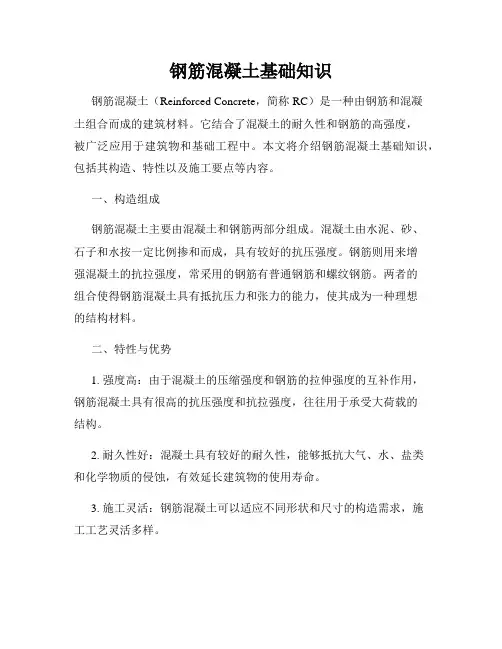

钢筋混凝土基础知识钢筋混凝土（Reinforced Concrete，简称RC）是一种由钢筋和混凝土组合而成的建筑材料。
它结合了混凝土的耐久性和钢筋的高强度，被广泛应用于建筑物和基础工程中。
本文将介绍钢筋混凝土基础知识，包括其构造、特性以及施工要点等内容。
一、构造组成钢筋混凝土主要由混凝土和钢筋两部分组成。
混凝土由水泥、砂、石子和水按一定比例掺和而成，具有较好的抗压强度。
钢筋则用来增强混凝土的抗拉强度，常采用的钢筋有普通钢筋和螺纹钢筋。
两者的组合使得钢筋混凝土具有抵抗压力和张力的能力，使其成为一种理想的结构材料。
二、特性与优势1. 强度高：由于混凝土的压缩强度和钢筋的拉伸强度的互补作用，钢筋混凝土具有很高的抗压强度和抗拉强度，往往用于承受大荷载的结构。
2. 耐久性好：混凝土具有较好的耐久性，能够抵抗大气、水、盐类和化学物质的侵蚀，有效延长建筑物的使用寿命。
3. 施工灵活：钢筋混凝土可以适应不同形状和尺寸的构造需求，施工工艺灵活多样。
4. 维修方便：如若发生损坏，可以通过更换受损部位的钢筋和局部修补混凝土来进行维修，成本较低。
三、施工要点1. 混凝土配合比：在施工前需要根据工程要求和设计规范确定混凝土的配合比，确保混凝土的强度和耐久性。
2. 钢筋的布置：根据建筑物的荷载和受力分析，在施工前需要合理规划和布置钢筋的位置和数量，确保结构的稳定性和安全性。
3. 混凝土浇筑：混凝土在浇筑前需要充分搅拌，以确保混凝土中水泥、砂和石子的充分混合。
浇筑时要避免空隙和杂质的产生，采取振捣等工艺措施，使混凝土充分密实。
4. 钢筋的焊接和连接：在钢筋交接处，需要采取合适的焊接或连接方式，确保钢筋的连接牢固，并满足结构的要求。
五、常见问题及防范措施1. 混凝土开裂：可能由于施工时混凝土浇筑不均匀、养护不当等原因导致开裂。
防范措施包括合理控制混凝土的水灰比、设置膨胀剂等。
2. 钢筋锈蚀：若钢筋长期暴露在空气中或水中，可能会发生锈蚀，降低钢筋的强度。
钢筋混凝土基础知识介绍

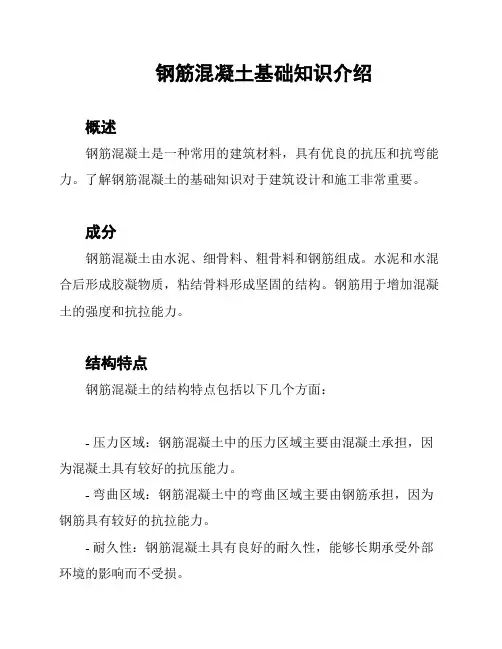

钢筋混凝土基础知识介绍
概述
钢筋混凝土是一种常用的建筑材料，具有优良的抗压和抗弯能力。
了解钢筋混凝土的基础知识对于建筑设计和施工非常重要。
成分
钢筋混凝土由水泥、细骨料、粗骨料和钢筋组成。
水泥和水混合后形成胶凝物质，粘结骨料形成坚固的结构。
钢筋用于增加混凝土的强度和抗拉能力。
结构特点
钢筋混凝土的结构特点包括以下几个方面：
- 压力区域：钢筋混凝土中的压力区域主要由混凝土承担，因为混凝土具有较好的抗压能力。
- 弯曲区域：钢筋混凝土中的弯曲区域主要由钢筋承担，因为钢筋具有较好的抗拉能力。
- 耐久性：钢筋混凝土具有良好的耐久性，能够长期承受外部环境的影响而不受损。
施工过程
钢筋混凝土的施工过程包括以下几个步骤：
1. 模板安装：根据设计要求，将模板安装在施工现场。
2. 钢筋布置：根据设计要求和钢筋直径，将钢筋放置在模板内。
3. 浇筑混凝土：将预先调配好的混凝土均匀地浇入模板内。
4. 养护：对新浇筑的钢筋混凝土进行湿润养护，以保证混凝土
的强度发挥。
应用领域
钢筋混凝土广泛应用于建筑领域的各个方面，包括但不限于以
下几个方面：
- 房屋建筑：钢筋混凝土常用于房屋的框架结构、地板、墙体
等部分。
- 桥梁建设：钢筋混凝土用于桥梁的主要结构，以确保其强度
和稳定性。
- 基础设施：钢筋混凝土用于道路、隧道、水坝等基础设施的
建设。
钢筋混凝土的应用领域非常广泛，其强度和耐久性使其成为一种可靠的建筑材料。
以上是钢筋混凝土基础知识的简要介绍，深入了解和掌握这些知识对于从事相关领域的人员至关重要。
钢筋混凝土基础知识学习材料

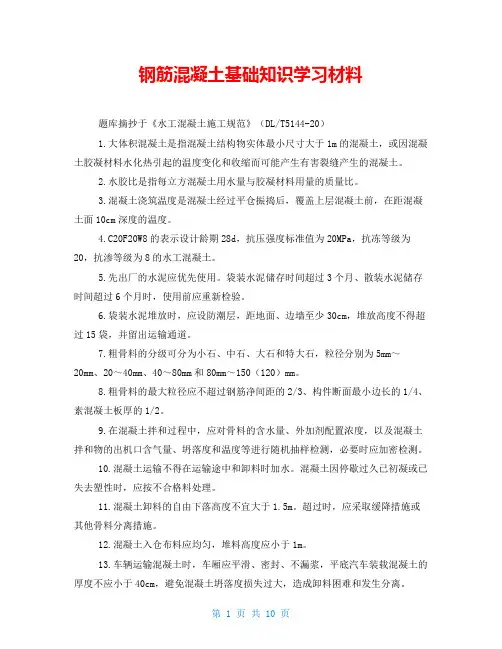

钢筋混凝土基础知识学习材料题库摘抄于《水工混凝土施工规范》（DL/T5144-20）1.大体积混凝土是指混凝土结构物实体最小尺寸大于1m的混凝土，或因混凝土胶凝材料水化热引起的温度变化和收缩而可能产生有害裂缝产生的混凝土。
2.水胶比是指每立方混凝土用水量与胶凝材料用量的质量比。
3.混凝土浇筑温度是混凝土经过平仓振捣后，覆盖上层混凝土前，在距混凝土面10cm深度的温度。
4.C20F20W8的表示设计龄期28d，抗压强度标准值为20MPa，抗冻等级为20，抗渗等级为8的水工混凝土。
5.先出厂的水泥应优先使用。
袋装水泥储存时间超过3个月、散装水泥储存时间超过6个月时，使用前应重新检验。
6.袋装水泥堆放时，应设防潮层，距地面、边墙至少30cm，堆放高度不得超过15袋，并留出运输通道。
7.粗骨料的分级可分为小石、中石、大石和特大石，粒径分别为5mm～20mm、20～40mm、40～80mm和80mm～150（120）mm。
8.粗骨料的最大粒径应不超过钢筋净间距的2/3、构件断面最小边长的1/4、素混凝土板厚的1/2。
9.在混凝土拌和过程中，应对骨料的含水量、外加剂配置浓度，以及混凝土拌和物的出机口含气量、坍落度和温度等进行随机抽样检测，必要时应加密检测。
10.混凝土运输不得在运输途中和卸料时加水。
混凝土因停歇过久已初凝或已失去塑性时，应按不合格料处理。
11.混凝土卸料的自由下落高度不宜大于1.5m。
超过时，应采取缓降措施或其他骨料分离措施。
12.混凝土入仓布料应均匀，堆料高度应小于1m。
13.车辆运输混凝土时，车厢应平滑、密封、不漏浆，平底汽车装载混凝土的厚度不应小于40cm，避免混凝土坍落度损失过大，造成卸料困难和发生分离。
14.吊罐运输混凝土时，吊罐罐体及附件应安全可靠，不得漏浆，并应及时清洗，吊罐入仓时应采取措施防止撞击模板、钢筋和预埋件。
15.溜槽（筒、管）运输混凝土时，溜槽（筒、管）应设置防脱落措施，节间应连接牢固、平顺；溜槽（筒、管）内壁应光滑，浇筑前宜用砂浆润滑内壁，采用水润滑时仓面应有排水措施；运输结束或溜槽（筒、管）堵塞时应及时清洗，并防止冲洗水流入新浇筑混凝土仓内；溜管垂直运输高度超过15m时应设置缓冲装置。
钢筋混凝土施工基础知识
钢筋混凝土施工基础知识(一)、模板工程模板结构由：模板和支架组成。
模板是新浇筑混凝土结构成型的模型，使硬化后的混凝土具有设计所要求的形状和尺寸；支架部分的作用是保证模板的形状和位置。
模板及支架应根据：工程结构形式、荷载大小、地基土类别、施工设备、材料供应等条件进行设计。
模板及支架应有足够的承载力、刚度、稳定性，能可靠地承受浇筑混凝土的重量、侧压力、施工荷载等。
模板安装应符合：（1）模板接缝不应漏浆；浇筑前应洒水湿润，但不得有积水。
（2）模板与混凝土的接触面应清理干净并刷涂隔离剂.；（3）浇筑前模板内杂物应清理干净；（4）用作地坪、胎膜等应平整光洁，不得产生影响结构质量下沉、裂缝、起鼓。
（5）对于长度不小于4m的梁、板，其模板应按设计要求起拱；起拱高度为跨度的1/1000—3/1000；(二)、混凝土工程包括混凝土的制备、运输、浇筑、养护等（一）混凝土的制备混凝土制备就是根据配合比，把水泥、砂、石、外加剂、矿物掺合料、水通过搅拌的手段使其成为均值得混凝土。
水泥：（1）水泥进场应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并对其强度、安定性及其他必要的性能进行复检，其质量必须符合国家有关规定。
（2）当使用中对水泥质量有怀疑或出厂超过3个月（快硬1个月）时，应进行复检，并按复检结果使用。
（3）钢筋混凝土结构、预应力混凝土结构中，严禁使用含有氯化物的水泥；（4）混凝土外加剂使用时，其质量及应用技术应符合有关标准和环境保护的规定；（5）预应力混凝土结构中，严禁使用含有氯化物的外加剂；钢筋混凝土中，使用氯化物外加剂时，混凝土中氯化物的总含量应符合现行国家规定。
（三）模板支设模板支设应符合如下要求：（1）保证结构和构件各部分的形状、尺寸、相互位置的正确性；（2）具有足够的稳定性、刚度、强度，能承受混凝土质量和施工荷载；（3）构件简单、拼装方便，能多次周转使用；（4）模板拼缝严密，不得漏浆。
1、混凝土配合比混凝土配合比应根据实际采用的原材料进行配合比设计，并按普通混凝土拌合物性能试验方法等标准进行试配、试验，以满足混凝土强度、耐久性、和工作性能（坍落度）等要求，不得采用经验配合比。
大一钢筋混凝土知识点归纳
大一钢筋混凝土知识点归纳大一学习钢筋混凝土是土木工程专业的基础课程之一。
掌握钢筋混凝土的知识对于今后的学习和实践都至关重要。
本文将对大一钢筋混凝土的一些基本知识点进行归纳，帮助读者全面了解这门学科。
1. 钢筋混凝土的概念钢筋混凝土是一种由水泥、砂、石子和钢筋等材料构成的复合材料。
它的主要特点是水泥浆体与钢筋相互作用，使结构具有较好的抗压和抗拉性能。
2. 钢筋混凝土的组成钢筋混凝土主要由水泥、砂、骨料（石子）和钢筋四部分组成。
其中，水泥作为胶凝材料，砂和骨料作为骨料填充材料，钢筋作为构件的强化材料。
3. 钢筋混凝土的强度等级钢筋混凝土的强度等级是根据材料的抗压性能来划分的，常见的强度等级有C15、C20、C25等，分别代表材料的抗压强度标准值。
4. 钢筋混凝土的配合比钢筋混凝土的配合比是指不同材料按一定比例混合制成该材料的混凝土。
合理的配合比可以保证混凝土的强度和工作性能。
5. 钢筋混凝土的抗压性能钢筋混凝土的抗压性能是指材料在受到压力时能够承受的最大压力。
它取决于混凝土的配合比、硬化时间、水泥的质量等因素。
6. 钢筋混凝土的抗拉性能钢筋混凝土的抗拉性能是指材料在受到拉力时能够承受的最大拉力。
钢筋的加入可以有效提高混凝土的抗拉性能。
7. 钢筋混凝土的施工工艺钢筋混凝土的施工工艺包括浇筑、振捣、养护等步骤。
其中，振捣是为了使混凝土充分密实，提高其强度。
8. 钢筋混凝土的构件设计钢筋混凝土的构件设计是根据结构的使用要求和力学性能要求来确定构件的尺寸、钢筋配筋等参数。
9. 钢筋混凝土的质量控制钢筋混凝土的质量控制包括材料的选用、施工过程的控制、检测等环节，以确保结构的安全可靠。
10. 钢筋混凝土的施工技巧钢筋混凝土的施工技巧包括模板安装、钢筋焊接、混凝土的浇筑等，这些技巧的掌握对于施工的质量起着重要作用。
以上是大一钢筋混凝土知识点的主要内容归纳。
通过对这些知识点的了解，相信读者对钢筋混凝土会有更深入的理解，为今后的学习和实践奠定基础。
建筑钢筋混凝土基础知识
建筑钢筋混凝土基础知识《咱也聊聊建筑钢筋混凝土那些事儿》嘿，咱今儿个来唠唠建筑钢筋混凝土这玩意儿，这可是建筑领域的大主角哩！你说这钢筋混凝土，就像是建筑界的“黄金搭档”。
钢筋呢，就好比是那强壮的骨架，硬邦邦的，撑起整个结构的硬度和强度。
而混凝土呢，就像裹在骨架外面的肉，把钢筋紧紧包裹住，提供了稳定性和整体性。
这俩搭配在一块儿，那真是坚如磐石啊！要说这混凝土，就像是个憨厚老实的“大力士”。
它没啥花架子，就是实在，一大坨一大坨地堆在那儿，给建筑提供坚实的基础。
想象一下，没有混凝土，那房子不就跟纸糊的似的，风一吹就得倒咯！不管是高楼大厦还是小平房，都得靠它来撑场面。
而钢筋呢，那可是个厉害角色。
它就像是隐藏在幕后的“钢铁侠”，虽然平时看不见，但关键时刻发挥着巨大的作用。
它把所有的力量都汇聚起来，让整个建筑变得超级坚固。
要是没有钢筋，混凝土再厉害也白搭，说不定哪天就“啪啦”一声裂了。
在建筑工地上，你经常能看到混凝土搅拌车轰隆隆地开来开去，就像个大怪物似的。
那混凝土从车里吐出来，被工人们一铲子一铲子地铺开，然后钢筋就被放进去，就像给它们穿了一层铠甲。
还记得我第一次去工地看到正在施工的建筑，那场面真是壮观啊！工人们忙忙碌碌，钢筋和混凝土在他们手中变得有了生命。
我当时就在想，这就是建筑的魔法啊，能把一堆材料变成那么漂亮的房子。
不过，这钢筋混凝土也不是万能的。
要想让它们发挥出最大的作用，可得好好设计、好好施工。
不然，出了问题那就麻烦大了。
比如说，钢筋放得不对，或者混凝土质量不好，那后果可不堪设想。
总之呢，建筑钢筋混凝土这对组合虽然咱们平常不怎么注意到，但它们可是默默为我们的生活保驾护航呢！下次当你看到那些高楼大厦、桥梁道路的时候，可别忘了里面藏着的钢筋混凝土这个“幕后英雄”哦！它们虽然不起眼，但却是建筑的灵魂啊！让我们一起为它们点个赞吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构布置图，两者统称为结构图。本章主要介绍构件图。
第十二章 钢筋混凝土结构图和钢结构图
3
单层厂房结构 第十二章 钢筋混凝土结构图和钢结构图
4
一般建筑结构
第十二章 钢筋混凝土结构图和钢结构图
5
§12-1 钢筋混凝土结构的基本知识
混凝土
压力
钢筋混凝土
钢筋
拉力
第十二章 钢筋混凝土结构图和钢结构图
6
§12-1 钢筋混凝土结构的基本知识
第十二章 钢筋混凝土结构图和钢结构图
14
§12-2 钢筋混凝土结构的图示方法
4. 钢筋的标注 钢筋的编号、符号、直径及该编号钢筋在该构件中的根数 或间距等，都可直接标注在钢筋线上。
如果注写 的位置不够， 可以用引出线 引出来注写。
第十二章 钢筋混凝土结构图和钢结构图
15
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 图中xL（150×250）是该梁的配筋立面图。梁的轮廓线采 用细实线绘制，用粗实线画出各号钢筋的纵向位置、弯起筋的 弯起部位、箍筋的排列及其间距。全部钢筋均予以编号，共有 四种钢筋：①、②、③、④号钢筋。
第十二章 钢筋混凝土结构图和钢结构图
24
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 立面图下部画钢筋成型图，从构件的最上部的钢筋开始依 次排列，并与立面图中的同号钢筋对齐。
钢筋分别“抽”出来，画成钢筋详图（也称成型图），并列出
钢筋表。（点击此处看配筋图）
第十二章 钢筋混凝土结构图和钢结构图
8
柱的模板及配筋图
（点击此处返回）
第十二章 钢筋混凝土结构图和钢结构图
9
§12-2 钢筋混凝土结构的图示方法
钢筋在混凝土中不是单 根游离放置的，而是将各钢 筋用铁丝绑扎或焊接成钢筋 骨架或网片。 受力钢筋：承受构件内力的 主要钢筋。 架立钢筋：起架立作用，以 构成钢筋骨架。 箍筋：固定各钢筋的位置并 承受剪力。
第十二章 钢筋混凝土结构图和钢结构图
32
§12-3 钢筋混凝土结构构件图的阅读
读图示例：单层工业厂房的预制钢筋混凝土柱的结构图 图中共画了三种图，即模板图、配筋图和埋件图。 模板图只有一个立面图，断面的外形在配筋断面图中表达。 柱的配筋由一个配筋立面图和三个配筋断面图1-1、2-2、 3-3 表达。钢筋表是配筋图的重要补充。 模板立面图中标有三个埋件的位置， 它们的构造详图画在图幅的右上角。
5. 钢筋的保护层 为保护钢筋不被锈蚀，钢筋不 能裸露于构件外，要有一定厚度的 混凝土作为保护层。保护层还起防 火及增加混凝土对钢筋的握裹力的
作用。保护层的尺寸有规定，例如
对于室内正常环境，C25～C45级混 凝土梁的最小保护层为25，等等。
第十二章 钢筋混凝土结构图和钢结构图
16
§12-2 钢筋混凝土结构的图示方法
§12-2 钢筋混凝土结构的图示方法
三、配筋平面、立面、断面图的绘制
1. 配筋平面图 对于钢筋混凝土板，通常只用一个平面图表示其配筋情况。
第十二章 钢筋混凝土结构图和钢结构图
18
§12-2 钢筋混凝土结构的图示方法
如图所示的现浇钢筋混凝土双向配筋板，便仅用了一个配筋 平面图来表达。图中①、②号钢筋是两端带有向上弯起的半圆弯 钩的受力钢筋，钢筋种类为HPB235，直径8 mm，间距均为150 mm （平面图上弯向上方或左方表示钢筋位于底层）。
第十二章 钢筋混凝土结构图和钢结构图
35
§12-5 钢结构构件图
桥梁、大跨及超高层房屋建筑、特殊构筑 物如电视发射塔等，可采用钢结构。钢结构具有 强度高、占空间小、安全可靠、便于制作安装等 优点。 钢结构构件由型钢经焊接或用螺栓、铆钉 连接而成。 钢结构构件图主要应表达型钢的种类、形 状、尺寸以及连接方式等有关内容。表达方法除 图形外，还要标记国标规定的各种符号、代号、 图例。
6. 钢筋的图例 构件中的钢筋有 直的、弯的、带钩的、 不带钩的等，在图中 需用图例表示清楚。 右表列出了一般钢筋 的常用图例。
名 称 图 例
无弯钩的钢筋端部 带半圆形弯钩的钢筋端部 带直钩的钢筋端部 无弯钩的钢筋 搭接 带半圆弯钩的钢筋搭接 带直钩的钢筋搭接
第十二章 钢筋混凝土结构图和钢结构图
17
26
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 为了便于统计用料，在传统的钢筋图上常画出钢筋表。
提示：在图中各种弯钩及保护层的大小，可凭估计画出，不需 精确度量。
第十二章 钢筋混凝土结构图和钢结构图
27
§12-2 钢筋混凝土结构的图示方法
3. 钢筋图的尺寸标注 钢筋图上尺寸的注写形式与其他工程图相比有明显的特点。 （1）对于构件外形尺寸、构件轴线的定位尺寸、钢筋的定位 尺寸等，采用普通的尺寸标注方式标注。
第十二章 钢筋混凝土结构图和钢结构图
30
§12-2 钢筋混凝土结构的图示方法
（4）弯起钢筋，其下料长度为外包尺寸。钢筋两端半圆 形弯钩长度按6.25倍该钢筋直径计算。箍筋详图反映其成型 尺寸，一般指内缘尺寸 。
第十二章 钢筋混凝土结构图和钢结构图
31
§12-3 钢筋混凝土结构构件图的阅读
阅读钢筋混凝土构件图的要点是： (1)弄清该构件的名称、绘图比例以及有关施工、材料等方面 的技术要求。 (2)弄清构件的外形和尺寸。 (3)弄清构件中各号钢筋的位置、形状、尺寸、品种、直径和 数量。 (4)弄清各钢筋间的相对位置及钢筋骨架在构件中的位置。
画法几何及土木工程制图
（第三版）
第十二章 钢筋混凝土结构图 和钢结构图
1
目 录
§12-1 §12-2 §12-3 §12-4 §12-5 §12-6 钢筋混凝土结构的基本知识 钢筋混凝土结构的图示方法 钢筋混凝土结构构件图的阅读 钢筋混凝土结构图的改革及平法概念 钢结构构件图 用AutoCAD绘制钢筋混凝土构件图
第十二章 钢筋混凝土结构图和钢结构图
19
§12-2 钢筋混凝土结构的图示方法
③号钢筋是两端带有向下直角弯钩的构造钢筋，在板的上层， 直径为8 mm，钢筋种类为HPB235，间距200 mm，伸入支座的部分用 尺寸注出；④号钢筋是中间支座的负弯矩钢筋，在板的上层，直径 8 mm，钢筋种类为HPB235，间距150 mm，跨过支座的长度用尺寸标 注出来。
40
ቤተ መጻሕፍቲ ባይዱ
§12-5 钢结构构件图
在钢结构图中，必须把焊接接头型式、焊缝型式、位置 和有关尺寸标注清楚，有时还要注明施焊方法等。这些内容是 用焊缝符号表达的。 1．指引线 指引线一般由箭头和两条基准线（一条细实线，一条细 虚线）组成。
第十二章 钢筋混凝土结构图和钢结构图
12
§12-2 钢筋混凝土结构的图示方法
2.钢筋的编号 构件内的各种钢筋应予以编号，以便于识别。编号采用阿 拉伯数字，写在直径为6mm的细线圆圈中 。
第十二章 钢筋混凝土结构图和钢结构图
13
§12-2 钢筋混凝土结构的图示方法
3.钢筋的种类与代号
普通钢筋分为四类，如下表所示。每种钢筋都有自己的符号， 在图上标注钢筋时它就是钢筋的代号。
二、配筋图中钢筋的一般表示方法
1. 图线
钢筋不按实际投影绘制，只用单线条表示。为突出钢筋，在 配筋图中，可见的钢筋应用粗实线绘制；钢筋的横断面用涂黑的 圆点表示；不可见的钢筋用粗虚线、预应力钢筋用粗双点画线绘 制。绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和 大小的变化，即它们不代表钢筋直径的大小。
第十二章 钢筋混凝土结构图和钢结构图
38
§12-5 钢结构构件图
续表
第十二章 钢筋混凝土结构图和钢结构图
39
§12-5 钢结构构件图
二、焊缝代号及标注
两型钢焊接时的接头型式，可分为：对接接头、T形接头、 角接接头和搭接接头。型钢熔接处称为焊缝。按焊缝结合型式 分为对接焊缝、角焊缝和点焊缝三种。
第十二章 钢筋混凝土结构图和钢结构图
钢筋混凝土构件的制作过程： 下料：先将不同直径的钢筋按照需要的长度截断。 钢筋加工：根据设计要求进行弯曲成型。 钢筋安装：将弯曲后的成型钢筋绑扎或焊接在一起形成钢筋 骨架。 浇注：将钢筋骨架置于模板内，浇注混凝土（水泥、砂、碎 石、水及各种添加剂的混合物）。 养护：保持构件湿润，待混凝土凝固后拆模即成。 预应力钢筋混凝土构件：通过对钢筋的预先张拉，预加给混 凝土一定的压力以提高构件的强度 和抗裂性能。
第十二章 钢筋混凝土结构图和钢结构图
20
§12-2 钢筋混凝土结构的图示方法
若是现浇的单向板，习惯上在配筋平面图中不画出分布筋，因
为分布筋一般为直筋，其作用主要是固定受力筋和构造筋的位置，
不需计算，施工时可根据具体情况放置，一般是φ8@ 250～300。
第十二章 钢筋混凝土结构图和钢结构图
21
§12-2 钢筋混凝土结构的图示方法
第十二章 钢筋混凝土结构图和钢结构图
10
§12-2 钢筋混凝土结构的图示方法
分布钢筋：用于板式结构中， 将板面承受的力分 配给受力钢筋，并 防止混凝土开裂， 同时也起固定受力 钢筋位置的作用。 其他钢筋：如为了吊装用的吊 环和为构造要求而 设置的预埋件等。
第十二章 钢筋混凝土结构图和钢结构图
11
§12-2 钢筋混凝土结构的图示方法
第十二章 钢筋混凝土结构图和钢结构图
25
§12-2 钢筋混凝土结构的图示方法
配筋图示例续：
图中1-1、2-2 是该梁的两个配筋断面图。一般断面图所用 的比例比立面图大。断面轮廓用细实线绘制，断面内不再画混 凝土的材料图例。 由于布置图面的需要，④号钢筋的成型图画在了断面图的右方。
第十二章 钢筋混凝土结构图和钢结构图
第十二章 钢筋混凝土结构图和钢结构图
7
