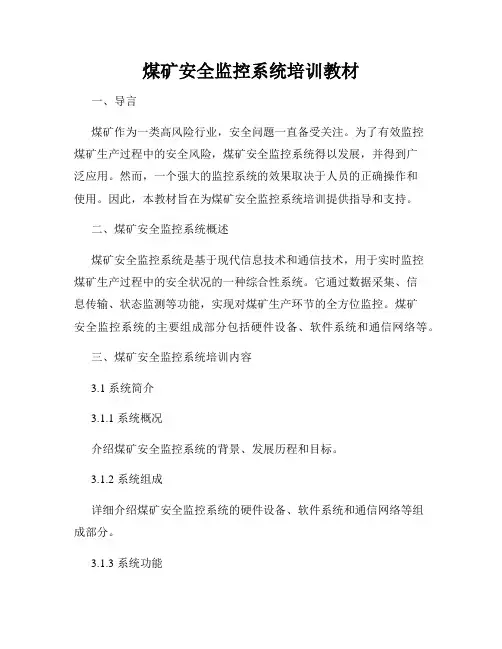

煤矿安全监控系统培训教材
煤矿安全监控系统培训教材一、导言煤矿作为一类高风险行业，安全问题一直备受关注。
为了有效监控煤矿生产过程中的安全风险，煤矿安全监控系统得以发展，并得到广泛应用。
然而，一个强大的监控系统的效果取决于人员的正确操作和使用。
因此，本教材旨在为煤矿安全监控系统培训提供指导和支持。
二、煤矿安全监控系统概述煤矿安全监控系统是基于现代信息技术和通信技术，用于实时监控煤矿生产过程中的安全状况的一种综合性系统。
它通过数据采集、信息传输、状态监测等功能，实现对煤矿生产环节的全方位监控。
煤矿安全监控系统的主要组成部分包括硬件设备、软件系统和通信网络等。
三、煤矿安全监控系统培训内容3.1 系统简介3.1.1 系统概况介绍煤矿安全监控系统的背景、发展历程和目标。
3.1.2 系统组成详细介绍煤矿安全监控系统的硬件设备、软件系统和通信网络等组成部分。
3.1.3 系统功能阐述煤矿安全监控系统的具体功能和应用场景。
3.2 系统操作3.2.1 硬件安装详细介绍硬件设备的选择、安装和布局等相关操作步骤。
3.2.2 软件配置讲解软件系统的配置、参数设置和用户权限管理等操作流程。
3.2.3 数据采集与监控指导系统用户进行数据采集、监控数据解读和异常监测等操作指南。
3.3 系统维护3.3.1 硬件维护介绍硬件设备的日常维护和故障排除等相关操作方法。
3.3.2 软件维护讲解软件系统的更新升级、数据备份和故障处理等维护知识。
3.3.3 安全管理指导系统用户进行安全管理和风险评估等操作指南。
四、教材编写原则4.1 操作导向以问题为导向，通过实际案例和操作步骤，引导读者深入了解煤矿安全监控系统的操作方法。
4.2 实用性教材内容紧密结合实践，注重培养学员实际动手能力，提供实用的操作技巧和经验。
4.3 防范风险教材着重强调煤矿安全监控系统所能带来的风险，并通过培训教材提供相应的风险防范策略和安全管理措施。
五、教材使用建议5.1 多媒体辅助教材可以结合多媒体技术，为学员提供实际的操作演示和案例分析，提高培训效果。
KJ90型煤矿矿业安全生产综合监控系统
ＫＧ９７０１型智能慨浓度沼气传感器，采用新型单片机及高集成数字化电路，能连续自 动地将井‘卜．沼气浓度转换成标准信号输送给关联设备。具有沼气浓度值就地显示、超限 声光报警和断电功能，可在井下正常使用中无需新鲜空气进行校零。
主要技术指标： 检测范围ｏ％一４０／０ ＣＨｔ 检测误差ｓ０．１，／Ｏ（０％一ｌｏ／ｒｏＣｌＩ） ≤±０．１５％（１％一２％ＣＨ４） ≤±Ｏ．２％（２％一４９６ｃＨ）
系统；
（３）地面中心站的监控信息和ｊ：业监控图像可通过射频、视频驱动系统进入闭路电视
系统：
（４）具有可通过ＡＶ端子输出到电视机上的多媒体远程终端，在配有工业电视系统时， 可就地对远程摄像头的各种动作进行控制。在插放ＶＣＯ的同时，用户可随时查看ＫＪ９０系 统的运行状态及监视信息； （５）系统拥有可独立１：作的人、中、小型系列化分站： （６）系统具有独特的二级断电功能，可进行传感器就地断电、分站程控断电、中心站
参考文献：
［１］Ｐ．Ｅ．Ｍｒｘ，ｒｅ．ＡｕＬｏｍａｔｉｃ Ｅｘｐｌｏｓｉｏｎ
ＳｈｅｎｙＴｎｌｃｅｍａｌ ｉｏｎａｌ Ｓｙｍｐｏｓｉｕｍ
ｏｎ
Ｐｒｏｔｃｘ．ｔｉｏｎ
Ｓｙｓｔｅｍｓ．Ｐｒｏｃｅｅｄｉｎｇｓ
ｏｆ
Ｄｕｓｌ
Ｅｘｐｌｏｓｉｏｎｓ．Ｓｃｐｌ
１４—１６．１９８７．Ｐ．Ｒ．Ｃ．
ｏｆ ｔｈｅ ６ｔｈ
［２］Ｐ．Ｅ．Ｍｏｏｒｅ．Ｄｕｓｔ Ｅｘｐｌｎａｍｎ Ｐｒｏｔｅｃｌ ｉｏｎ—ｒｌｈｅ Ｃｈｏｉｃｅｓ．ＰｍｃｅｅｄｉＷ：ｓ
该系统１９９４年获得四ＪｌＩ省科技进步三等奖，是煤炭部首批定点生产的监控系统之一，已
在阳泉、邢台、淮北、西山、盘江、七台河等局矿推广３０多套，它以其技术的先进性和 实用性深受煤矿Ｈｊ户的欢迎。
煤矿安全监控系统培训讲义(PPT68页)
煤矿安全监控系统培训讲义——与煤矿安全监控系统相关的基础知识
2、模拟量、开关量
模拟量： 在一定范围内连续变化的量，如甲烷、CO、温度 开关量： 只有2个或几个固定的状态，如开关、设备开停传感器，只有“开”
和“停”2种状态，在计算机上，一般用0表示“停”，用1表示“开” 计数量： 罐笼计数、矿车计数等 累计量： 如皮带秤计量
K4 K1、K2 K1、K2
FJ=0 and T1≥3.0
K3
通电时间≤1分钟 K1、K2、K3、K4
复电条件
T1≤1.0 T1≤1.0 T2≤1.0 T2≤1.0 T3≤0.45 T3≤0.45 FS=1（风筒风速≥6） FJ=1（局扇开） 手工（OPEN=0）
煤矿安全监控系统培训讲义——与煤矿安全监控系统相关的基础知识
内部的火花不能引燃外部的瓦斯
内部的爆炸不能引起外部的爆炸
内部爆炸的气体不能迅速释放出来
内部爆炸的气体不能不释放出来——缓慢释放
增安形式：电气性能的原因，不能做成本安形式，但由于结构、用途等原因，也不能做成隔爆 形式的一种特殊形式，它不是隔爆的，也不是本安的，如矿灯
煤矿安全监控系统培训讲义——与煤矿安全监控系统相关的基础知识
新的甲烷传感器国家标准明确规定，甲烷 传感器在负漂时要显示“—”号
煤矿安全监控系统培训讲义——与煤矿安全监控系统相关的基础知识
17、闭锁与断电/复电的关系
断电：
瓦斯由正常到超限（断电）——断电器动作——开关断电（关闭） 瓦斯继续超限——断电器保持断电状态——开关不能送电（锁/保持）
复电：
瓦斯恢复到正常状况——断电器解除断电状态（复电状态）——开关仍（关闭）但可以送电（解锁）
必须是电压型 监测装置
煤矿安全监控系统培训讲义共71页文档
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
煤矿全监控系统培训讲义
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
KJ90煤矿安全综合监控系统原理及应用(上)资料
致力安全科技
提升生命保障
KJ90NA/NB型煤矿安全监控系统
COAL MINE INTEGRATED AUTOMATIVE SYSTEM
器的稳定性为15天，调校周期为10天。且寿命长、功耗低、传输距离远等特点 。
13)系统采用无极性、二芯传输的RS485通讯总线+工业以太网方式，通讯距 离远适合光缆、矿用通信电缆及普通双绞线传输。
KJ90煤矿安全综合监控系统 原理及应用讲座
第一讲 KJ90NA/NB煤矿安全监控系统组成及主要功
能 第二 讲 煤矿安全监控系统井下智能监控分站 第三讲 KJ90NA/NB系统配套KJJ46型数据通讯 接口或KJJ103型网络交换机 第四讲 系统配套传感器及断电控制器 第五讲 KJ90NA/NB煤矿安全监控系统软件及操
14)具有自检功能，可对分站、电源、传感器、电缆等设备进行诊断，能报警 和记录并自动切断故障支路。有完善的多级口令保护功能。
15)系统设备具有完善的故障闭锁功能，当与闭锁有关的设备未投入正常运行 或故障时能切断与之有关设备的电源并闭锁。
16)可靠的避雷保护措施。 17)强大的子系统兼容能力，支持人员定位、电网监测、工业电视、瓦斯抽放 监测、原煤运输、皮带监控、水泵监控、风机在线监测等多种系统。
。网络协议支持标准的TCP/IP协议。 系统运行方式：利用井下分站、信息传输装置和传感器、执行器等设
备对井下各环境、工矿参数进行连续监测，将采集到的监测数据实时传 送给井下分站直至地面中心站，在发现异常情况时就地自动发出超限声 光报警和断电控制，实现对井下生产安全的远程集中监控。
KJ90NB
型
特 点：
KJ90NA/NB型煤矿安全监控系统
COAL MINE INTEGRATED AUTOMATIVE SYSTEM
煤矿安全监控系统培训讲义PPT共69页
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自要勇敢地 走到底 ，决不 回头。 ——左
煤矿安全监控系统培训讲义
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
煤矿安全监控系统培训课件
三、掘进工作面甲烷传感器的设置
• 1、煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面 甲烷传感器必须按下图设置，并实现瓦斯风电闭锁。 在工作面混合风流处设置甲烷传感器T1，在工作面 回风流中设置甲烷传感器T2；采用串联通风的掘进 工作面，必须在被串工作面局部通风机前设置掘进 工作面进风流甲烷传感器T3。
胶带输送机胶带等着火时产生的一氧化碳浓度的装置。 • 温度传感器 ——连续监测矿井环境温度高低的装置。
5
• 烟雾传感器 ——连续监测矿井中胶带输送机胶带等 着火时产生的烟雾浓度的装置。
• 设备开停传感器 ——连续监测矿井中机电设备“开” 或“停”工作状态的装置。
• 风筒传感器 ——连续监测局部通风机风筒“有风” 或“无风”状态的装置。
•
3、井下分站应设置在便于人员观察、
调试、检验及支护良好、无滴水、无杂物的进
风巷道或硐室中，安设时应垫支架，或吊挂在
巷道中，使其距巷道底板不小于300mm。
•
4、隔爆兼本质安全型防爆电源宜设置在
采区变电所，严禁设置在下列区域：(1)断电范
围内；(2)低瓦斯和高瓦斯矿井的采煤工作面和
回风巷内；(3)煤与瓦斯突出矿井的采煤工作面、
4、掘进机必须设置机载式甲烷断电仪或便携式甲烷
检测报警仪。
34
四、其它地点甲烷传感器的设置
1、采区回风巷、一翼回风巷、总回风巷测 风站应设置甲烷传感器。
2、设在回风流中的机电硐室进风侧必须设置 甲烷传感器，如下图所示。
回风流中的机电硐室甲烷传感器 的设置
35
四、其它地点甲烷传感器的设置
3、使用架线电机车的主要运输巷道内，装煤点处 必须设置甲烷传感器，如下图所示。
进风巷和回风巷；(4)掘进工作面内；(5)采用
KJ90X 瓦斯监控系统操作说明书
ISO9001:2001认证企业中煤科工集团重庆研究院有限公司K J90X瓦斯监控系统操作说明书中煤科工集团重庆研究院有限公司目录第一章系统概述 (6)1.1 分院简介 (6)1.2 版本发布说明 (7)1.3 系统要求 (7)1.3.1 系统硬件最低要求： (7)1.3.2 系统软件环境要求： (7)1.4软件安装 (8)1.5术语约定及解释 (8)第二章中心站软件 (9)2.1 中心站主界面 (9)2.1.1 菜单与功能入口 (10)2.1.2 实时数据导航区 (10)2.1.2.1 按监测类型组织数据 (13)2.1.2.2 按模块链路组织 (14)2.1.2.3 按区域组织数据 (14)2.1.2.4 按状态类型组织数据 (14)2.1.2.5 按自定义编排组织数据 (15)2.1.2.6 按工作面组织数据 (15)2.1.3 实时数据显示区 (16)2.1.4 信息监视区 (24)2.1.4.1 设备监视窗 (27)2.1.4.2 开关量运行监视窗 (27)2.1.4.3 模拟量报警监视窗 (27)2.1.4.4 实时曲线监视窗 (28)2.1.4.5 重点监视窗 (30)2.1.4.6 运行日志监视窗 (30)2.1.4.7 瓦斯预警监视窗 (31)2.1.5 状态显示区 (31)2.2 系统 (34)2.2.1 修改密码 (34)2.2.2 系统设置 (35)2.2.4 设备管理 (42)2.2.6传感器调校设置 (61)2.2.6逻辑点管理 (62)2.2.7瓦斯预警设置 (64)2.2.8控制关系管理 (66)2.2.9风电瓦斯闭锁 (68)2.2.10控制 (69)2.2.10.1手动断电控制 (69)2.2.10.2分站复位 (71)2.2.10.3取消电源维护 (72)2.2.10.4电源电池维护 (73)2.2.10.5信息引导屏控制 (74)2.2.11其他管理 (75)2.2.11.1班次管理 (75)2.2.11.2区域地址管理 (76)2.2.11.3开关量值管理 (77)2.2.11.4设备类型管理 (78)2.2.11.5地址类型管理 (80)2.2.11.6数据库合并 (81)2.2.12用户管理 (81)2.2.12.1用户管理 (81)2.2.12.2角色管理 (83)2.2.13操作日志 (84)2.2.14系统自诊断 (85)2.2.14.1运行日志 (85)2.2.14.2通讯源码显示 (86)2.2.14.4原始采样查看 (87)2.2.14.5日志清理配置 (88)2.2.15退出系统 (89)2.3视图 (90)2.3.1状态变动监视窗 (90)2.3.2设备监视窗 (91)2.3.3模拟量报警监视窗 (91)2.3.4实时曲线 (91)2.3.5重点监视窗 (92)2.3.6瓦斯变化率预警监视窗 (92)2.3.7运行日志 (92)2.3.8自定义编排 (92)2.3.9显示样式定义 (93)2.3.10实时数据导航 (93)2.3.11报警确认 (94)2.4实时列表 (94)2.4.1数据回放 (94)2.4.2模拟量报警 (95)2.4.3模拟量断电 (96)2.4.4模拟量馈电异常 (96)2.4.5模拟量调用 (97)2.4.6开关量报警 (98)2.4.7开关量断电 (98)2.4.8开关量馈电异样 (99)2.4.9开关量调用 (99)2.4.10设备故障显示 (100)2.4.11实时馈电异常 (100)2.5矢量图 (100)2.5.1图形展示 (101)2.5.2图形编辑 (101)2.6图形图表 (101)2.6.1模拟量单点曲线 (101)2.6.2多点曲线 (102)2.6.3密采曲线 (102)2.6.4开关量状态图 (103)2.6.5开关量柱状图 (103)2.7查询统计 (104)2.7.1模拟量报警 (104)2.7.2模拟量断电 (104)2.7.3模拟量馈电异样 (105)2.7.4模拟量密采记录查询 (105)2.7.5模拟量调用 (106)2.7.6开关量调用 (106)2.7.7开关量报警 (107)2.7.8开关量断电 (107)2.7.9开关量馈电异常 (108)2.7.10开关量状态变动记录查询 (108)2.7.11模拟量状态变动记录 (108)2.7.12模拟量运行记录 (109)2.7.13设备状态变动记录 (109)2.7.14设备故障查询 (110)2.7.15设备定义信息查询 (110)2.7.16设备数量统计 (111)2.7.17分站信息查询 (111)2.7.18控制关系查询 (112)2.7.19模拟量统计日报表 (112)2.7.20模拟量断电记录月报 (115)2.7.21模拟量统计值记录查询 (115)2.7.22开关量状态变动报表 (116)2.7.23瓦斯变化率预报警信息报表 (116)2.7.24甲烷断电闭锁测试报表 (117)2.7.24.1甲烷断电闭锁测试报表 (117)2.7.24.2故障闭锁测试报表 (117)2.7.25抽放报表查询 (118)2.7.26设备充放电记录 (118)2.7.27报警和断电等控制功能 (119)2.7.28多网、多系统融合 (120)2.7.29自诊断、自评估功能 (122)2.7.30数据应用分析 (124)2.7.30应急联动 (128)2.8帮助 (131)2.8.1查看帮助 (131)2.8.2关于KJ90 (131)第三章 WebGIS安装 (133)3.1安装postgresql (133)3.2安装postgis (139)3.3 postgresql初始化 (145)3.4 安装Jre (147)3.5 安装Tomcat (152)3.6在Tomcat上部署WebGIS (156)3.7 WebGIS数据初始化 (160)第一章系统概述1.1 分院简介中煤科工集团重庆研究院位于西南重镇、中国最年轻的直辖市——重庆市的科技文化区——沙坪坝区。
