变频器在工业生产中的应用实用版
变频器在工业中的应用
变频器在工业中的应用在工业和民用上都有很多的电机拖动系统，例如：风扇、水泵、机床、卷绕机、电梯、传送带、起重机、卷扬机、注塑机等。
这些负载有的偏重要求电机转速、有的要求转矩、有的要求功率，变频器能够在满足这些要求的同时，还能改善拖动系统的性能，这就是变频器能够在市场上广泛应用的原因。
变频器的（原始）功能是将频率、电压都固定的交流电变换成频率、电压都连续可调的三相交流电源。
在电机上的应用就是通过改变电源频率而改变电机速度，因为电机的速度公式是：其中，n是转速，f是频率；在拖动系统中，变频调速有以下优点：1，节能；节能是变频器应用最典型的例子，诸如风机、泵类、卷扬机等负载。
（空调用送风机、压缩机）2，省力化、自动化及提高生产效率；传送带的防止跌落，闭环控制自动调整风压等，相对于直流调速、齿轮箱更有明显的优势。
3，提高质量；电梯的平滑启动，卷绕机的斜线缠绕及张力控制等。
中国变频器市场分析变频器自20世纪60年代问世，到20世纪80年代在主要工业化国家已广泛使用。
20世纪90年代以来，随着人们节能环保意识的加强，变频器的应用越来越普及，广泛应用于国民经济的各行各业和人民的日常生活中，变频器产品也从以大功率双极晶体管(GTR)为主的时代发展为以绝缘栅晶体管(IGBT)为主的时代。
国际知名的“ARC机构”研究统计1998年世界交流电动机实施调速控制的传动产品的销售额为48.5亿美元，其中北美占21％，日本占27％，日本之外的亚洲占12％，欧洲、中东及非洲占39％，拉丁美洲占1％。
1999年，国际大功率交流调速装置的销售额为24亿美元。
目前，我国电机的总装机容量已达4亿kW，年耗电量占全国用电量的近60％，但我国电机驱动系统的能源利用率却非常低，基本上要比国外平均水平低20％，70％的电机只相当于国际20世纪50年代的技术水平，电机驱动系统能效比国外低20％左右，节能潜力巨大。
市场现状：相对于工业化国家来说，我国变频器行业起步比较晚，到20世纪90年代初，国内企业才开始认识变频器的作用，并开始尝试使用，国外的变频器产品正式涌进中国的市场。
变频器在工业生产中的应用
变频器在工业生产中的应用现代工业生产对于电机的控制与调节需求越来越高，而变频器作为一种重要的电力控制器件，在工业生产中得到广泛应用。
本文将介绍变频器在工业生产中的应用情况，并分析其在提高生产效率、节能减排、降低成本等方面所起到的重要作用。
1. 变频器的定义和原理变频器，也被称为变频调速器，是一种能够控制交流电机转速的电力器件。
它通过改变电机输入电源的频率和电压来实现对电机的调速控制。
其原理是将交流电通过整流、滤波、逆变等电路转换成直流电，再通过逆变器将直流电转换成可调频率和可调电压的交流电。
2. 变频器在工业生产中的应用2.1 生产线控制：在自动化生产线中，变频器广泛应用于对电机转速的精确控制。
通过调整变频器的频率和电压，能够实现对生产线上各个设备和工艺的精细控制，提高生产效率和产品质量。
2.2 电力控制：在许多工业领域，如钢铁、水泥、石化等，变频器被用于电机起动和电力控制。
利用变频器的调速功能，可以减小电机起动时的冲击电流，延长电机寿命。
同时，通过变频器对电机的调速控制，可以根据实际需求调整电机的运行状态，降低电能消耗，实现节能减排的目标。
2.3 传动系统：变频器在各种传动系统中起到了关键作用。
例如，在轨道交通和电梯等系统中，变频器能够实现对电机的无级调速，提高减速机传动系统的运行效率；在矿山和石油钻井等重载工况中，变频器能够实现对电机的高扭矩输出，提高传动系统的负载能力。
2.4 机械设备：在机械设备中，变频器能够实现对电机转矩和速度的精确控制，提高设备的运行精度和生产效率。
例如，在纺织、印刷、造纸等行业，变频器被广泛应用于纺纱机、织布机、印刷机等电机驱动系统中，实现对纱线张力、布匹张力、印刷速度等参数的精确控制。
3. 变频器在工业生产中的优势3.1 提高生产效率：变频器能够实现电机的精确控制和调速，使得生产设备在不同负载和工艺要求下都能够保持最优的运行状态，从而提高生产效率。
3.2 节能减排：通过变频器对电机的调速控制，可以降低电机的能耗，减少电能损耗，实现节能减排的目标。
变频器应用案例书籍
变频器应用案例书籍变频器是一种用于调节电机转速的装置，通过改变电源频率，实现电机转速的调节。
它在工业自动化控制系统中被广泛应用，可以提高设备的运行效率、降低能耗，并且具有一定的节能效果。
下面将列举一些变频器的应用案例，以便更好地了解其实际应用。
1. 水泵控制：变频器可以用于水泵的控制，通过调节电机的转速，实现水流的控制。
在水处理、供水系统中，可以根据实际需要调节水泵的转速，以达到节能、降噪等效果。
2. 风机控制：变频器可以用于风机的控制，通过调节电机的转速，实现风量的控制。
在通风、空调系统中，可以根据室内温度、湿度等参数，自动调节风机的转速，以达到舒适的环境效果。
3. 电梯控制：变频器可以用于电梯的控制，通过调节电机的转速，实现电梯的平稳运行。
在高层建筑中，电梯的运行速度需要根据实际情况进行调节，以确保乘客的安全和舒适。
4. 混凝土搅拌机控制：变频器可以用于混凝土搅拌机的控制，通过调节电机的转速，实现搅拌机的搅拌效果。
在混凝土搅拌过程中，可以根据不同的混凝土配比要求，调节搅拌机的转速，以获得理想的混凝土质量。
5. 制冷设备控制：变频器可以用于制冷设备的控制，通过调节电机的转速，实现制冷效果。
在制冷系统中，可以根据环境温度、负荷变化等因素，自动调节制冷设备的转速，以保持设备的高效运行。
6. 空压机控制：变频器可以用于空压机的控制，通过调节电机的转速，实现空气压缩效果。
在工业生产中，空气压缩机通常需要根据生产需求来调节输出空气的压力和流量，变频器可以实现精确的控制。
7. 输送机控制：变频器可以用于输送机的控制，通过调节电机的转速，实现物料的输送效果。
在物流、生产线上，输送机的速度通常需要根据物料的种类、数量等因素进行调节，变频器可以实现灵活的控制。
8. 石油钻机控制：变频器可以用于石油钻机的控制，通过调节电机的转速，实现钻井效果。
在石油勘探与开采中，钻机的转速需要根据不同的地质情况进行调节，以提高钻井效率和安全性。
变频器在工业生产中的应用

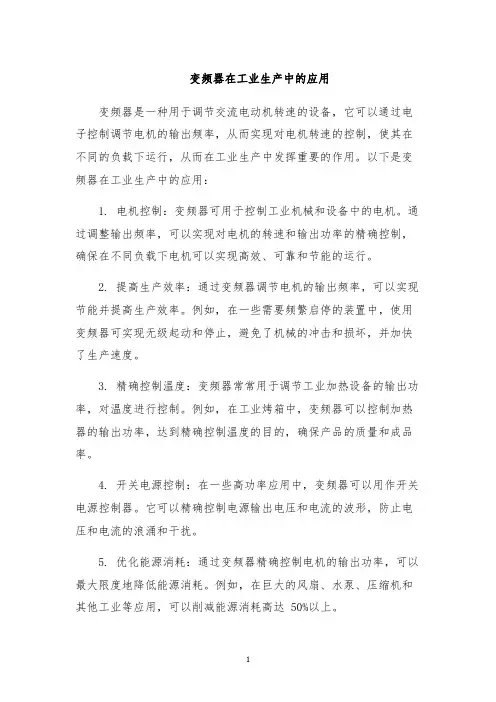

变频器在工业生产中的应用
变频器是一种用于调节交流电动机转速的设备，它可以通过电子控制调节电机的输出频率，从而实现对电机转速的控制，使其在不同的负载下运行，从而在工业生产中发挥重要的作用。
以下是变频器在工业生产中的应用：
1. 电机控制：变频器可用于控制工业机械和设备中的电机。
通过调整输出频率，可以实现对电机的转速和输出功率的精确控制，确保在不同负载下电机可以实现高效、可靠和节能的运行。
2. 提高生产效率：通过变频器调节电机的输出频率，可以实现节能并提高生产效率。
例如，在一些需要频繁启停的装置中，使用变频器可实现无级起动和停止，避免了机械的冲击和损坏，并加快了生产速度。
3. 精确控制温度：变频器常常用于调节工业加热设备的输出功率，对温度进行控制。
例如，在工业烤箱中，变频器可以控制加热器的输出功率，达到精确控制温度的目的，确保产品的质量和成品率。
4. 开关电源控制：在一些高功率应用中，变频器可以用作开关电源控制器。
它可以精确控制电源输出电压和电流的波形，防止电压和电流的浪涌和干扰。
5. 优化能源消耗：通过变频器精确控制电机的输出功率，可以最大限度地降低能源消耗。
例如，在巨大的风扇、水泵、压缩机和其他工业等应用，可以削减能源消耗高达 50%以上。
1。

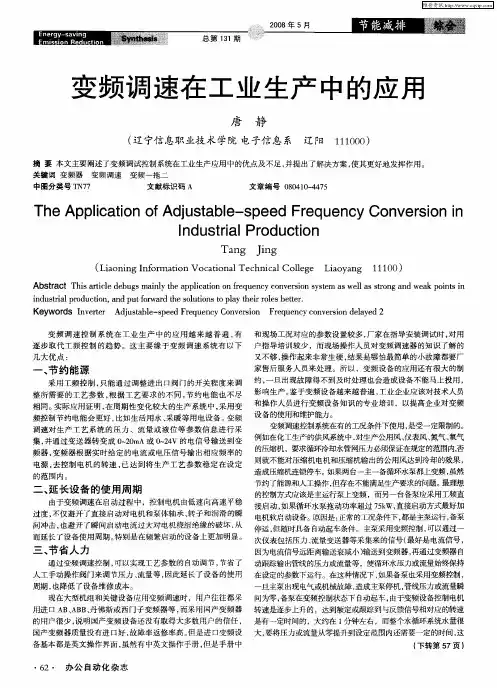

变频调速在工业生产中的应用
二 、 长设 备 的使 用 周 期 延
节约了能源和人工操作， 但存在不能满足生产要求的问题 。 最理想
的控制方式应该是主运行泵上变频 ，而另一台备泵应采用工频直 由于变频调速在启动过程 中，控制电机 由低速 向高速平稳 接启动 ， 如果循环水泵拖 动功率超过 ７ ｋ 直接启动方式最好加 ５ Ｗ， 过度 ， 不仅避开 了直接启动对电机 和泵体轴承、 转子和润滑的瞬 电机软启动设备。原因是 ： 正常的工况条件下， 都是主泵运行 ， 备泵 间冲击 ， 也避开 了瞬间启 动电流过大对 电机绕组绝缘 的破坏 ， 从 停运 ， 但随时具备 自动起车条件。主泵采用变频控制 ， 可以通过一 而延长 了设 备使用周期 。 特别是在频繁启动 的设 备上更加 明显 。 次仪表包括压力 、 流量变送器等采集来的信号 （ 最好是电流信号 ，
周期 ， 也降低 了设备维修 成本 。
一
旦主泵出现电气或机械故障 ， 造成主泵停 机， 管线压力或流量瞬
现在大型机组 和关键设备应用变频调速时 ，用 户往往都采 间为零 ， 备泵在变频控制状态下 自动起车 ， 由于变频设备控制电机
Ｔ ｅＡ ｐｉ ｔ ｎｏ ｄｕ ｔｂ — ｐ ｅ ｒｑ ｅ ｃ ｏ ｖ ｒｉｎｉ ｈ ｐ ｌａｉ ｆ ｊｓ ｌ ｓ ｅ ｄＦｅ ｕ ｎ ｙＣ ｎ ｅｓ ｃ ｏ Ａ ａ ｅ ｏ ｎ
ｌ ｄｕ ｔｉ ｌ ｏ ｕ ｔ ｓｒ ｎ ａ Ｐｒ ｄ ｃ ｉ ｏｎ
ｒａ ｇ Ｊｎ 上 ｎ ’ ｇ ｌ ‘
（ ｉ ｎｎ ｆｒ ｔ ｎＶ ｃｔ ｎｌ ｅｈ ｉ ｌ ｏ ｅ ｅ Ｌａｙ ｎ １ ０ Ｌａ ｉｇＩ ｏｍａ ｏ ｏ ａｉ ａ Ｔ ｃ ｎｃ ｒ ｇ ｉ ａ ｇ ） ｏ ｎ ｉ ｏ ａＣ ｔ ｏ １０ １
Ａｂ ｔａ ｔ Ｔ ｉ ａ ｔ ｌ ｅ ｕ ｓｍａｎ ｙ ｔｅ ａ ｐ ｉａｉｎ ｏ ｅ ｕ ｎ ｙｃ ｎ ｅ ｓｏ ｙ ｔｍ ｓ ｌ ａ ｔ ｎ ｎ ｅ ｋ ｐ ｉ ｔ ｉ ｓ ｒ ｃ ｈ ｓ ｒｉ ｅｄ ｂ ｇ ｉｌ ｐ ｌ ｔ ｎ ｆ ｑ ｅ ｃ ｏ ｖ ｒ ｉｎ ｓ ｓ ｃ ｈ ｃ ｏ ｒ ｅ ａ ｌ ｓｓ ｏ ｇａ ｄ ｗ ａ ｏｎ ｓ ｎ ｗｅ ｒ
变频器的运用
变频器的运用变频器是一种能够实现电机转速调节的设备，具有广泛的应用领域。
本文将介绍变频器的基本原理、运用情况以及一些使用变频器的指导性建议。
首先，让我们了解变频器的基本原理。
变频器通过调节输入电源的电压和频率，来控制电机的转速。
它可以将固定频率和电压的三相交流电源转换为可调频率和电压的交流电源，从而实现对电机的精确控制。
这种控制方式可以大大降低电机的起动电流，并且能够根据实际需求调节电机的转速，提高工作效率。
在工业生产中，变频器的应用十分广泛。
首先，变频器可以用于水泵系统。
通过控制水泵的转速，变频器可以实现对水流量的精确调节，提高水泵系统的效率。
其次，变频器还可以用于风扇系统。
通过调节风扇的转速，变频器可以实现对空气流量的控制，从而满足不同的通风要求。
此外，变频器还可以应用于制冷设备、压缩机以及传送带等工业设备中，提高工作效率，降低能源消耗。
除了在工业领域的应用，变频器在日常生活中也有许多使用场景。
例如，家用空调中常常使用到变频器。
通过控制空调压缩机的转速，变频器可以调节制冷能力，使得空调更加节能高效。
此外，家用洗衣机、电梯、电梯等设备中也广泛应用了变频器技术，提供更加智能和舒适的使用体验。
针对变频器的使用，以下是一些建议和指导。
首先，选择合适的变频器品牌和型号非常重要。
不同的应用场景可能需要不同的功率和控制精度，因此在选择变频器时，需要充分考虑实际需求。
其次，正确的安装和接线也是十分重要的。
确保变频器的接线正确无误可以避免电气故障和意外事故。
最后，合理的维护和保养是保证变频器长期稳定运行的关键。
根据厂家提供的维护手册，定期检查和保养变频器，可以延长其使用寿命，并提高工作效率。
综上所述，变频器是一种功能强大的设备，广泛应用于工业生产和日常生活。
通过对电机转速的精确控制，变频器能够提高工作效率，降低能源消耗。
在使用变频器时，正确选择品牌和型号，合理安装和维护，能够确保其稳定运行和提供良好的使用体验。
常见变频器的运用方法有
常见变频器的运用方法有变频器是一种电子设备，能够调节电机的转速和输出频率，广泛应用于工业生产和家庭设备中。
下面将介绍常见的变频器的运用方法。
1. 工业生产中的应用：变频器在工业生产中有广泛的应用，最常见的是用于控制电机的转速和输出频率。
在自动化生产线中，变频器可以根据生产需要，对电机进行精确的调速控制，实现多种不同的生产要求。
例如，在食品加工生产线中，变频器可以根据不同的卷揉和混合工艺，调整搅拌机和搅拌机的转速，使得加工的食品质量更加稳定。
在纺织工业中，变频器可以根据不同的织物规格和织物工艺，调整织机的转速和织机的频率，以达到更好的织物质量和生产效率。
2. 电梯和升降机中的应用：在电梯和升降机中，变频器主要用于控制电梯或升降机的运行速度和平稳性。
电梯和升降机的运行速度受到很多因素的影响，如果速度不稳定或者过快过慢，会给乘坐者带来不良体验和安全隐患。
变频器可以通过精确控制电机的转速和输出频率，使得电梯和升降机的运行速度更加平稳和可控。
同时，变频器还可以根据电梯或升降机运行的实际需求，调整电机的负载和效率，提高能源利用效率。
3. 水泵和风机中的应用：在水泵和风机系统中，变频器主要应用于调节水泵和风机的转速，以满足不同的需求。
在农田灌溉系统中，变频器可以监测土壤的湿度和气象条件，根据实时数据，自动调整水泵的转速，以达到最佳的灌溉效果和节约水资源。
在工业中，变频器可以根据生产线的需求，调整风机的转速和输出频率，实现空气流动的精确控制。
这不仅能够提高生产效率，还可以节约能源和减少运行成本。
4. HVAC系统中的应用：变频器在暖通空调系统（HVAC）中有着广泛的应用。
在大型商业建筑中，HVAC 系统占据着相当大的能源消耗和运行成本。
变频器可以根据建筑物的实际需求，调整空调和供暖设备的转速和输出频率，以实现精确的温度控制和能源节约。
同时，变频器还可以通过精确控制风机和水泵的转速，提高空调和供暖系统的效率和稳定性。
浅析变频器及其在工业生产中的应用
这是当前变频器中广泛采用的变频方 式。其工
作 的基 本原理 是 ： 用一 系列 脉 冲宽度 按正 弦波 进行调
制的脉冲来实现 ｖ ｆ ／ 控制。这种电压脉冲序 列可大 大减小负载电流中的高次谐波分量。而之所 以采用 恒 定 的 ｖ Ｆ控 制是 因为 异 步 电动 机 的转 矩 是 电机 的 ／ 磁通与转子内流过 电流之间相互作用而产生 的， 在额 定频率下， 如果 电压一定而只降低频率， 那么磁通就 过大， 回路饱和 ， 磁 严重时将烧毁电机 。因此 ， 频率与 电压要成比例地改变 ， 即改变频率 的同时控制变频器 输出电压 ， 使电动机的磁通保持一定 ， 避免弱磁和磁
说 明。
它采用 电容或 电感滤波， 经直流逆变后 变频 ， 如 图２ 所示 。采用这种方式变频 ， 既可以得到高于电网 的频率 ， 也可得到低 于电网的频率 ， 通用性和动态性 能好 ， 能够很好的实现闭环控制。 １３ 正 弦波脉 宽调 制 （ Ｐ Ｍ ） ． Ｓ Ｗ 变频
收稿 日期 ：０６０—８ ２０．７１
１２ 交 一 ． 频 ． 直． 交变
进行调速 。那么变频调速和传统的调速相 比有哪些 优点呢？主要有两点 ： 一是便于实现 自动控制 。变频
器是电力技术与电子技术的结合 ， 也是强弱 电的有机 整体， 在实现 自 动控制方面有着先天 的优势 ； 二是能 够节能降耗。下面以恒压循环水系统为例进行分析
维普资讯
节 能技 术
江西能源
２ｏ （） ｏ６３
・４ ・ ９
浅析变频器及其在工业生产中的应用
黄 江森 ， 小枫 冯
（ 南昌硬质合金有 限责任公 司 江西 南昌 ３０ １） ３０ ３
摘 要 ： 电动机是工业生产 中最主要的动 力提供装 置 ， 而这些动力 是从消耗 电能所 产生 的。在提倡建 立节 约型社
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YF-ED-J4224
可按资料类型定义编号
变频器在工业生产中的应
用实用版
Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.
（示范文稿）
二零XX年XX月XX日
变频器在工业生产中的应用实用
版
提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
电动机是工业生产中最主要的动力提供装
置,而这些动力是从消耗电能所产生的。
在提倡
建立节约型社会的今天,降耗节能成为生产生活
中必不可少的一部分。
这就要求我们使用最少
的电能让电机提供最可靠的动力。
在这其中,变
频器扮演了相当重要的角色。
本论文介绍变频
器在工业生产中的具体应用。
变频器
变频器,它产生于上世纪60年代,伴随着大
功率晶体管的问世和集成电路的迅速发展,使得
变频器的性能有了很大的提高。
因为变频器拥有能够实现异步电动机的恒转矩和恒功率的无级调速,其调速范围广、平滑性好、机械特性较硬,而且节能效果明显,有利于实现自动控制等这些优点使得变频器的应用也越来越广,基本上涵盖了所有领域。
变频器在生产中的应用
总体来说,变频器在工业生产中主要来对电动机进行调速。
那么变频调速和传统的调速相比有哪些优点呢?主要有两点:一是便于实现自动控制。
变频器是电力技术与电子技术的结合,也是强弱电的有机整体,在实现自动控制方面有着先天的优势;二是能够节能降耗。
下面以恒压循环水系统为例进行分析说明。
变频器在自动控制系统中的应用
在循环水系统中,由于各个车间和部门用水时间和用水量的不同,使得系统内的水压会经常变化,这就要求,根据不同的用水量,使得整个系统中的水压保持恒定不变。
解决这个问题一般有以下几种做法。
第一，采用水阀限制水流量,从而达到限制水压的目的。
此方法有几个缺点。
首先,水阀的调节精确度不够,水压的波动范围较大;其次,不易实现自动控制,也不便于实时监测。
第二，修建水塔,利用液体压强定律来保持水压的恒定。
相对于前一种方法,该法的压力较恒定,但仍不便于实现自动控制和实时监测,且占地面积较大,通用性差。
我们在循环水系统的管路中装上压力传感器做为反馈信号的采样,然后将采样得来的水压
与给定的水压相比较,根据比较所得到的误差来调节变频器的频率,从而达到控制电机的转速,最终控制整个循环水系统的压力保持恒定。
从以上分析来看,利用变频器的闭环控制系统,由于变频器的响应特性好,所以使得控制更加方便,精确,通用性好,操作界面也更加友好。
变频器在节能降耗中的作用
关于变频器在节能降耗中的作用,一直存在着争论。
我认为,不能一概而论,要视具体的情况而定。
对于纺织加工、轧钢等,负载基本恒定的场合,电机一般工作在额定功率,主要是利用了变频器在平滑加减速、高精度力矩控制、运行可靠性好等方面表现出来的优异性能。
在这些场合中,非但不节能,且因为变频器本身造价成本
高,其自身也有能耗,从而使得整个系统更加昂贵和耗能。
但是,在风机、水泵等应用场合,节能降耗特性就显得十分明显。
在这些场合中,负载经常变化,如果采用多台电机并联工作,势必增加设备成本,而采用传统的调速方式,也不易实现自动控制。
因此有很多厂家为这类场合生产专用的变频器。
由于这类变频器不需要很高的速度和力矩控制特性,其成本也较低。
4.1.通过变频调节轴功率来节能
在使用水阀控压的系统中,电机始终工作在额定功率,对系统压力的控制方式是通过调整进水阀门的开合大小来调节的,电机多余的功率所产生的能量全部消耗在克服阀门的阻力上,最终转化为热能被系统吸收。
而当采用变频器后,每
当用水量变化时,若电机保持原来的转速不变,则系统压力必然变化,此时在系统中的压力传感器将检测到的压力信号反馈给控制器,当系统压力与给定压力的差超过允许范围后,控制器给变频器下达指令,改变电机的工作频率,从而调节电机的转速。
由流体力学的知识我们可知流量W 转速、压力W转速C2、轴功率W转速C3。
若在最大用水量时,电机工作在额定功率下,当用水量下降到最大用水量的80%时,则转速变成额定功率的80%,此时,轴功率可下降到额定功率时的51.2%。
由此可见,采用变频器时的节能效果是相当明显的。
4.2.采用再生制动单元或变频器间直流母线并联可以将电机制动时产生的电能反馈给电网供其他器件使用
除此之外,采用变频器进行调速,随着电机的加速相应提高频率和电压,起动电流被限制在150%额定电流以下(根据机种不同,为
125%~200%)。
而用工频电源直接起动时,起动电流为额定电流的6~7倍,因此,将产生机械电气上的冲击。
所以采用变频器传动可以平滑地起动(起动时间变长),也减小了起动时大电流对电机的冲击,同时也保证了电网电流的平稳。
总之，通过以上分析,可以看出,变频器在生产中有着很广阔的应用空间,只要我们合理的配置,精心的设计,就可以得到一套高效、智能的系统。
