四角边全自动封箱机说明书-中文
全自动折盖封箱机说明书中文样本
高度调节气缸(升降气缸)将根据待封箱纸箱的高度,经过感应装置将驱动带调节到与封箱纸箱相同的高度。
3.4封箱长度调整
松开螺母b61,能够沿机框内右侧板上的长槽孔移动后折盖控制开关,从而调整封箱纸箱的长度.(见图3)
图3
3.5摆杆位置调整(见图4)
松开螺钉b91,用手转动摆杆至适当位置
9.1电/气控制简图………………………………………………….19
9.2电气控制操作说明……………………………………………..20
9.3气控检修………………………………………………………..22
9.4电控检修…………………………………………………..……22
9.5一般性故障及排除方法说明…………………..……..………..23
XFX系列封箱机是以OPP带为主要材料,对名类纸箱进行封合的机器.本机结构简单,操作方便,易于维修,广泛使用于各行各业,达到美观、高效的理想效果
安全事项:
.1操作本机台前,操作员必须详细阅读本使用操作说明.
.2操作人员在操作本机时,不得将身体部位置于后折盖板能够到达的空间位置.
.3维修人员在维修保养前亦必须在进行详细阅读本使用操作说明.
刀片已不锋利或胶带膜卡住刀尖
更换刀片;擦干净刀片及上油
胶带已切断但拖一节
刀座被卡住,动作不灵活或弹簧不够紧
检查贴带器各部位螺丝,或调节拉簧弹力
胶带有切断但未贴合箱面
主拉簧太松,后轮反弹速度无法与皮带速度吻合
适度锁紧主拉簧螺丝
纸箱走至中间被卡住不动
主拉簧太紧,前轮被陷在中间
适度放松胶带轮主拉簧
胶带容易落
2主要结构简介………………………………………………...…..5
四边磨边机说明书

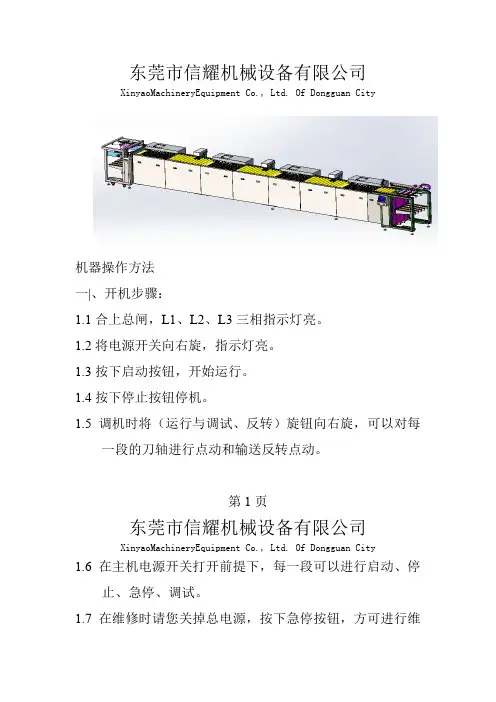

东莞市信耀机械设备有限公司XinyaoMachineryEquipment Co., Ltd. Of Dongguan City机器操作方法一|、开机步骤：1.1合上总闸，L1、L2、L3三相指示灯亮。
1.2将电源开关向右旋，指示灯亮。
1.3按下启动按钮，开始运行。
1.4按下停止按钮停机。
1.5调机时将（运行与调试、反转）旋钮向右旋，可以对每一段的刀轴进行点动和输送反转点动。
第1页东莞市信耀机械设备有限公司XinyaoMachineryEquipment Co., Ltd. Of Dongguan City1.6在主机电源开关打开前提下，每一段可以进行启动、停止、急停、调试。
1.7在维修时请您关掉总电源，按下急停按钮，方可进行维修。
1.8旋转电压测量旋钮可以查看每一相的电压值。
二、计数器设定：2.1调节计数器上的拨码键进行您所要的数量。
2.2按计数器上的（RST）计数清零。
2.3计数完成自动停机，（工作完成）报警器响。
三、特点：3.1本机可多地操作，操作功能方便，安全性高等特点。
自带有漏电保护、电源缺相保护、相序自动切换、电动机过载保护。
四、不能启动：4.1不能启动，检查三相电源是否正常；如果电源缺相三项指示灯会灭掉一盏，同时继电器L1至L3继电器有一个断电不吸合。
4.2 L1至L3其中某一个继电器出点坏掉，更换继电器。
4.3 电动机过载，过载保护继电器得电，检查过载原因，排除后按过载保护上的复归按钮（红色）。
第2页东莞市信耀机械设备有限公司XinyaoMachineryEquipment Co., Ltd. Of Dongguan City4.4过载保护继电器触点坏掉，更换继电器。
4.5启动继电器触电坏掉，更换启动继电器。
4.6急停继电器触点坏掉，更换急停继电器。
4.7运行与调试切换继电器坏掉，更换。
4.8计数器常闭触点坏掉，更换计数器。
4.9电源总控继电器坏掉，更换继电器。
4.10交流保险管熔断，排除故障后更换保险管。
全自动封边机作业指导书
3.3尽量选择同类封边条，宽度一致，厚度均匀。
3.4封边时，工件紧靠档位板，紧贴输送带均匀向前推进，直至自动输送时停止推动。
3.5不使用时应关闭胶门。
3.6每10~15天，定期清除胶灌内死胶。
3.7加热时，不得移动或震动机器，避免损坏加热器和电热烫。
3.8停机后清洁机器，吹干净马达上的灰尘。
批准：
审核：
东莞市大岭山展博家具厂
文件编号：
版本：
全自动封边机保养及操作指导书
生效日期：
页码：
第1页，共1页
1 .目的:
1.1正确保养该机，延长机器使用寿命。
1.2保证加工产品质量。
2.适用范围:
2.1该机操作工。
2.2维修人员.
3.操作程序：
3.1开机时检查机器，确保胶滚正确转向。
3.2根据胶粒种类选合适的工作温度，没到设置温度不可开机。
封箱机系列使用说明书
【固尔琦】拥有十多年对封箱机的研发经验，同时引进并吸收日本、德国、意大利等国际同行在封箱机方面的先进技术。
产品参数：全自动封箱机GPE-50P产品型号：GPE-50P输送速度：0—20m/min最大包装尺寸：L∞×W500×H500mm最小包装尺寸：L150×W150×H150mm供给电源：220/380V 50Hz耗用功能：360W适用胶带：W48mm/60mm/75mm机器尺寸：L1170×W900×H1350(不含前后滚筒架)机器重量：180kg产品简介1、品质优良的进口零部件：采用国际知名品牌电气配置，保证机器使用稳定、耐用。
2、精湛的高新国际技术：固尔琦拥有十多年对封箱机的研发经验，同时引进并吸收日本、德国、意大利等国际同行在封箱机方面的先进技术。
3、独特精美的外观设计：①此封箱胶带机的主导颜色为米黄色，也可根据客户的需求，配置适宜相应生产流水线的机器颜色；②体积轻巧，滑轮相辅，位移甚为灵活，更加方便安装与调试。
4、合理优化的强大功能：①根据不同纸箱规格，自动调节宽度及高度；②两侧驱动十上部皮带驱动，适合重型、大纸箱使用，保证上下封箱平稳、快速；③单机作业，适合小批量、多规格生产使用。
5、行业领先的封箱性能：封箱胶带机性能稳定、品质可靠、封箱效率高、适用性强、使用寿命长；②适合较大型和较重产品封箱，封箱效果平整、规范、美观；③采用即贴胶带封口，经济快速、容易调整，上下封箱一气呵成，方便、快速、稳定。
6、安全贴心的防护设计：①机件性能精密耐用，结构设计严密，运转过程无振动，运转稳定可靠；②配装刀片防护装置，避免操作时意外刺伤，安全的生产，高效的包装。
7、渗透各行业，驰骋国内外：依托以上的优势，全自动封箱胶带机GPE-50P已广泛地应用于食品、医药、饮料、烟草、日化、汽车、线缆、电子等国内外各行业。
【卓越的解决方案，热忱的客户服务】作为中国最专业的包装机械研发制造商，固尔琦公司拥有10多年对封箱机的专业设计与制造经验。
HYJX-JXSBF-400B 四边封包装机说明书
△!注意本机须由专职人员操作、维修，操作前请认真阅读《机器操作安全规范细则》，操作时严格按照使用说明书进行，若违规操作，造成设备损坏或其他后果，责任自负。
☉本机应水平安置在水泥台基上，安装时应微调脚座使设备保持水平。
☉维修、检查机器内部或电器设备前，必须关闭电源。
☉机器出厂时，热封模具箱体内未带润滑油，生产前必须加油，以油面高度浸至凸轮最低部为宜（第一次使用一个月后换油一次，以后每三个月换油一次）。
☉本公司致力于改善产品的质量,不断更新产品的外观,故说明书所述内容与实样略有不同,这些更改恕不通知,敬请谅解!☉本公司所提供的产品、图解及技术文件资料,客户享有使用权,但同时不得将此泄露给第三方,否则将追究相应法律责任。
目录一．概述﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5-6二．主要技术指标﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍7三．机器搬运与安装﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍8-9四．机器操作安全规范细则﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍9-10五．工作原理传动结构（参考附图传动原理图） (11)工作过程……………………………………………………………………11-13六．模具机构示意图与清洗模具/机构示意图…………………………………………………………14-16模具/机构清洗…………………………………………………………17-19七．部件位置调整卷膜承料总成装置卷膜承料部件……………………………………………………………20-21卷膜转折45度对标部件………………………………………………22-23物料输送装置………………………………………………………………24-25物料下料装置……………………………………………………………26-27牵引装置……………………………………………………………………28-29热封装置……………………………………………………………………29-32冲易撕口装置………………………………………………………………32-33纵向分割装置………………………………………………………………33-35版块冲切装置………………………………………………………………35-36废料收卷装置 (37)色带打码装置 (38)八.使用方法开机准备 (38)操作界面简介 (39)按纽 (40)开机生产、停止生产 (48)九．维护与保养﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍48十.常见故障与排除电气部分 (49)机械部分 (51)十一.附图外观图 (52)润滑部位示意图 (53)电气原理图...........................................................................53-59主要电器元件清单..................................................................60-61主要轴承汇总清单 (62)主要气动元件清单 (63)装箱清单 (65)一．概述HYJX-JXSBF400B型自动四边封包装机是我公司最近新推出的改进升级型设备,采用了变频调速与机、电、光、气一体化控制技术.并严格按照医药行业(GMP)标准要求进行创新设计,在国内处于领先水平,该机功能先进、操作简单、产量高,是大中型医疗器械、制药企业、保健品和食品行业以及生活用品行业最理想的包装设备。
包装行业封箱机使用说明书
包装行业封箱机使用说明书使用说明书尊敬的客户：感谢您选择我们的封箱机产品。
为了确保您正确、高效地使用该设备，我们特别为您编写了以下封箱机使用说明书，请在使用前仔细阅读并按照指引操作。
一、产品简介该封箱机是一种高效、自动化的设备，主要用于包装行业对商品的封箱封装，提高作业效率，保证包装质量。
二、使用环境要求1. 电源：220V，50Hz，保证电压稳定。
2. 工作温度：0-40℃。
3. 库存温度：-10-60℃。
4. 相对湿度：20%-90%。
5. 空气质量：无腐蚀性气体，无明火等。
三、设备安装1. 在选择设备安装位置时，应确保周围环境通风良好，避免有阻碍封箱过程的障碍物。
2. 将封箱机稳固地安装在平坦的地面上，确保机器在正常工作过程中保持平稳。
3. 安装电源线，确保与正常电源连接，并且接地线连接良好。
四、操作流程1. 开启电源，待指示灯亮起。
2. 调节封箱机参数：根据具体需要，调节机器的速度、宽度、高度等参数，以保证封箱效果和速度。
3. 准备封箱材料：将需要封箱的商品放置在工作平台上。
同时，准备好符合要求的胶带。
五、封箱操作1. 将商品靠拢封箱头，确保封箱头与商品的接触面平稳。
2. 将胶带插入封箱机，确保胶带的牢固度和封口效果。
3. 按下启动按钮，封箱机将自动将胶带平稳地封贴在商品包装上，同时切断胶带。
4. 检查封口效果，确保封箱质量良好。
5. 将封箱好的商品取下，继续下一轮封箱操作。
六、设备维护1. 定期检查封箱机各部件是否有松动、磨损等情况，如有发现请及时修复或更换。
2. 保持设备清洁，定期擦拭机器表面和周围空间，避免灰尘影响机器正常工作。
3. 停用设备时，请切断电源，并根据正确的方法进行存放，以免机器受损。
七、故障处理1. 若封箱机在工作过程中出现异常或故障，请立即切断电源，并联系我们的售后服务部门进行处理。
2. 请勿自行拆解、维修封箱机，以免造成更大的损坏。
感谢您阅读以上封箱机使用说明书，希望能为您提供有效的帮助。
一种全自动封箱机封箱方法
一种全自动封箱机封箱方法
全自动封箱机封箱方法一般包括以下步骤：
1. 调试设备：首先需要调试设备，确保设备正常运行。
检查机器的各个部件，如输送带、封箱机构、传送带等，确保其工作正常。
2. 产品输送：将需要封箱的产品放置在输送带上，通过传送带将产品输送至封箱区域。
3. 定位产品：设备使用传感器或机械装置，将产品准确定位，使得产品能够在正确的位置进行封箱。
4. 打开箱盖：封箱机构会自动打开箱盖，以便于将产品放置在箱子内。
5. 放置产品：将产品放置在打开的箱子内，确保产品摆放正确，并且符合所需封箱的要求。
6. 封箱：封箱机构会自动关闭箱盖，并施加必要的压力以确保箱盖密封牢固。
通常使用胶带、热熔胶或钉子等方式进行封箱。
7. 输送封好的箱子：封箱完成后，封箱机会将已封好的箱子从封箱区域输送至下一个工序或包装区域。
8. 重复封箱：封箱机会持续重复以上步骤，直到所有产品都完成封箱。
需要注意的是，在全自动封箱机封箱过程中，应根据产品的尺寸和重量等特性，调整设备的参数和设置，以确保封箱的准确性和质量。
MFZ450A全自动封边机操作说明书
MFZ450A全自动封边机操作说明书
1、胶轮加热。
加热大约是200度左右，当封边机上面的指示灯开始亮的时候，我们就可以打开其他的开关了。
2、封边机开始作业的时候，胶港的温度应该在原来的基础上再加热二十度左右，胶轴在原来的基础上减去二十度左右。
3、在装上封边条的时候，把需要封边的工件平整的放到运输带上面，要紧紧的靠近导航轨道，然后平行均匀的往前推进。
4、接料的同志们在进行接料的时候应该首先将平台上面的灰尘清理干净之后再进行工作。
5、工作完成后，要关闭电源，做好5s清理，将现场的一些东西整理好，摆放整齐，把卫生打扫干净。
全自动封箱机的操作步骤
全自动封箱机的操作步骤
全自动封箱机是一种常用的物流设备，可以自动完成包装箱的封口作业，减轻
人力工作负担，提高生产效率。
下面将详细介绍使用全自动封箱机的操作步骤。
前期准备
1.确认封箱机电源已经接通，相关电气设备处于正常工作状态。
2.准备好需要封装的货物和相应的包装材料，确保包装材料符合封箱机
的规格要求。
3.理清包装物品的数量和尺寸等信息以确定设备的调节参数。
开始操作
1.在封箱机的控制面板上，选择相应的工作模式，通常有自动和手动两
种模式可供选择。
2.根据实际需要，在控制面板上调节封口高度、封口时间、封口速度等
参数，以满足封装货物的需求。
3.将待封箱的货物放在封箱机进箱口处，让其顺着输送带自动进入设备。
4.在传送过程中，封箱机会自动检测货物的尺寸并调整封口机的宽度以
适应货物大小。
5.在进入封口装置区域时，封箱机会自动进行封口作业，并确保封口质
量符合国家标准。
6.封箱作业完成后，封箱机会自动送出已经封装好的货物，以便后续的
处理和包装。
操作注意事项
1.操作前请阅读设备操作手册，并按照说明进行操作，确保使用安全和
可靠。
2.填写好操作记录，及时记录设备运行信息和维护情况。
3.定期对设备进行维护和保养，清理和检查设备运行状态，确保设备长
期稳定运行。
全自动封箱机的使用能够大大减少人力工作负担，提高生产效率和封口质量。
操作人员需要根据设备的说明书正确使用设备，并确保设备处于良好的维护状态以确保设备的长期稳定运行。
封箱机说明书
封箱机说明书目录产品介绍 (2)封箱机的特点 (2)封箱机的功能 (2)封箱机的分类 (2)半自动封箱机 (3)折盖封箱机 (4)机器特点 (4)产品参数 (4)角边封箱机 (5)产品特点 (5)产品参数 (5)侧带式全自动封箱机 (6)一字封箱机 (7)机器说明: (7)胶带封箱机 (9)技术参数 (9)气动封箱机 (10)技术参数 (10)封箱机适用范围： (11)封箱机故障及排除方法 (11)封箱机流程 (12)封箱机的结构 (12)封箱机械的前景 (13)封箱机概念与主要分类 (14)产品介绍封箱机是一种常用的包装机械，使用BOPP即粘胶带（也叫封箱胶带）对纸箱进行封箱，可上、下两面同时封箱，包装速度快、效率高、美观大方，广泛适用于家电、电子、食品、乳品、油类、化妆品、饮料、电器等制造行业。
封箱机的特点轻巧耐用，操作简单;侧面皮带驱动,适用较窄纸箱;上下皮带驱动，适用于较高纸箱;封箱机节省劳动力，减少开箱现象。
连线使用可配套折盖封箱机，单台使用可选用半自动封箱机。
封箱机的功能封箱机主要适用于纸箱的封箱包装，封箱机采用胶带对纸箱封口，经济快速、容易调整，可一次完成上、下自动封箱动作，如采用印字胶带，更可提高产品形象。
封箱机的分类封箱机采用即贴胶带封纸箱封口，经济快速、容易调整，可一次完成上、下封箱动作。
自动封箱打包也可以采用印字胶带，更可提高产品形象，是企业自动化包装的首选。
可分为半自动封箱机、自动封箱机、全自动封箱机、气动封箱机、手动封箱机、胶带封箱机、自动折底封底机、自动封箱打包机、四角边封箱机、折盖封箱机、角边封箱机、侧边封箱机等系列。
生产的封箱机轻巧耐用，操作简单；广泛适用于家电、电子、食品、乳品、油类、化妆品、饮料、电器等制造行业。
半自动封箱机电源： 1P 110V 50Hz/60Hz 200W速度： 30箱/分封箱尺寸： L150-∞ W120-480 H130-480（mm）胶带尺寸： 48～72（mm）牛皮纸胶带、BOPP胶带机器尺寸： L1090mm x W880mm x H1165mm运输尺寸： L1628mm x W930mm x H1265mm毛重/净重：220kg/170kg自动封箱机FX-03* 电源： 1P 110V/220V 50Hz/60Hz 300W/470W* 速度： 30箱/分* 封箱尺寸： L150～∞ W120～480 H120～480（mm）* 胶带尺寸： 48～72（mm）牛皮纸胶带、BOPP胶带* 机器尺寸： L1090mm x W890mm x H1280mm* 运输尺寸： L1200mm x W1050mm x H1435mm* 毛重/净重：250kg/200kg。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封箱贴带异常排除说明
异常状况
原因
排除方法
胶带切不断
刀片已不锋利 或胶带膜 更换刀片；擦干净刀片及
卡住刀尖
上油
胶带已切断但拖一节
刀座被卡住，动作不灵活 检查贴带器各部位螺丝，
或弹簧不够紧
或调节拉簧弹力
胶 带 有切断但 未贴合箱 主拉簧太松，后轮反弹速 适度锁紧主拉簧螺丝
面
度无法与皮带速度吻合
纸 箱 走至中间 被卡住不 主拉簧太紧，前轮被陷在 适度放松胶带轮主拉簧
12 W 220V 50HZ
R
T
空气断路器QF
FU2 10A
FU1 10A
KM1
KM3
FR1 (3.5-5A)
FR2 (4-6A)
KM2
FR3 (5.5-8.5A)
FU1 3A R0
FU2 3A
T0
T1
电源指示灯 R0
AR1
KM1
AR2
KM2
AR3
KM3
M1
M2
M3 M4 M5 M6
插座
马达 皮带
图8
GPH50-06-07 4
GPH50-06-08 5
GPH50-06-08 6
GPGH0-06-12 7
Φ40 8
LM25L 9
GPH50-06-13 10
GPH50-06-10 11
GPH50-06-11 12
GPH50-06-14 13
GPH50-06-16 14
GPH50-06-28 15
GPH50-06-27 16
M8*50 的前后位置，改变摆杆长拉簧的弹力 ，从而控制胶带张力的 大小.顺时针旋转旋钮，胶带张力变大，反之变小;螺钉 M8x50 向前调 整，胶带张力变大，反之变小。
图6
-7-
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
各行各业，达到美观、高效的理想效果。
安全事项：
.1 操作本机台前，操作员必须详细阅读使用操作说明； .2 操作人员在操作本机时，不得将身体部位置于机器运转位置； .3 维修人员在维修保养前亦必须在进行详细阅读本使用操作说明； .4 装卸胶带及正常保养或维修时，请务必关闭电源、气源，以策安全；
.5 非经受训炼过之人员，请勿随意靠近或触碰本机器；
3. 机器操作流程 1）保证电源、气源处于正常工作状态； 2） 打开电源开关，开启机器，将纸箱放入机器中； 3） 根据需封纸箱的尺寸机器将进行自动调整；
a. 宽度调节气缸将根据待封箱纸箱的宽度，通过感应装置将驱 动带调节到与封箱纸箱相同的宽度。
b. 高度调节气缸（升降气缸）将根据待封箱纸箱的高度，通过 感应装置将驱动带调节到与封箱纸箱相同的高度。 4） 纸箱在完成 一字型封箱之后，进入四角边机，在动力滚筒的带 动下前进，接触到行程开关时，推料气缸动作，将纸箱推入驱动带中， 在驱动带的带动下，完成对纸箱四角边的贴封。如图 2 示：
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
图3
4.2 胶带穿线图 如图 4 所示：
图4
4.3 胶带位置调整 如图 5 所示： 如果胶带不在箱子的中心线上，，请参照下图进行调整：松开螺
GPH50-06-03 17
GPH50-06-13 18
GPH50-06-26 19
GPH50-07-04 20
GPH50-07-05 21
GPH50-06-04 22
GPH50-06-22 23
frame
支撑杆 2
support bar
支撑杆 2
support bar
支撑杆 1
support bar
7 气路图 如图 9 所示：
AB RP R
P
A
B
ST-02
IN
OUT
Q-02
IN
R
OUT
IN
图9
- 12 -
AR-2000
AB RP R
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
5 检修及维护 5.1 一般性故障及排除方法
-9-
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
5.2 气控部分的检修及保养 1）保养
- 10 -
2）检修
-1-
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
目录
1 本机特性............................................................................. ............3 2 机械结构及调节说明……………………………………… …….4 3 机器操作流程………………………………………………… ….5 4 贴带器的调整及操作说明… …………………………………..5 5 检修及维护…………………………………………………....…..9 5.1 一般性故障及排除方法护……………………………………..9 5.2 气控部分检修及保养…….………………………………........10 6 电路图……………………………………………………… .…..11 7 气路图……………………………………………… …… ……..12 8 输入/输出表…………………………………………..………….13 9 爆炸图……………………………………………………………13 9.1 机体部分炸图及零件表……………………………………….14 9.2 升降部分炸图及零件表……………………………………….16 9.3 驱动带爆炸图及零件表……………………………………….18 9.4 帖带器爆炸图及零件表……………………………………….19
母 B ，然后用螺丝刀调整心轴，从而可以调整胶带位置
-6-
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
图5
4.4 胶带张力调整 如图 6 所示： 旋转旋钮，可以使胶带卷转速适中，并调松开螺母 M8,调整螺钉
序言
感谢您购买本公司的四角边全自动封箱机 本手册就其基本结构、使用方法及操作注意事项加以说明，以利于安 全、正确地使用机器，并提高机器的使用寿命，请在使用机器前详细 阅读此手册，请确保把手册交到最终用户手中，如果因技术更新导致 本手册内容有所变动，恕不另行通知。 GPH 系列封箱机是以 OPP 带为主要材料，对名类纸箱进行四角边全 自动贴封的机器.本机结构简单，操作方便，易于维修，广泛使用于
driven roller
调节机脚 2 2
adjust undercarriage
滑座 2
Sliding base
手柄 1
handle
导轨 1
guide rail
支撑杆 2
support bar
导杆 2
slide bar
轴承座 2
unit bearing assembly
- 15 -
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
动
中间
胶带容易落
单向滚轮失去效能
更换新单向滚轮
封箱后箱体偏歪及箱盖
封箱前，箱盖折平后两侧
错角
箱盖应与箱体对齐平行
才可推入封箱机进行封
箱
封箱后纸箱后段上的胶
调节贴带器上的螺母 M8
带有皱纹或贴附下来的
增大的拉力，如图 7 所示
胶带没有平整
图7
-8-
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
-3-
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
2.机器结构及调整说明（见图 1）：
图1
-4-
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
-2-
1 本机特性：
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
本机是全自动封箱功能的系列之产品，可单机操作，经济而又高 效，是较为理想的封箱设备，主要参数如下： 封箱宽度：200mm~500mm 封箱高度：180mm~500mm 封箱长度：320mm~500mm 台面高度：580mm~780mm 外形尺寸：L2100 mm ×W1200 mm ×H1580 mm 封箱速度：20m/min 适用电源：220v/380v 50/60HZ 气压源供应：5.5~6kg/cm2 适用胶带：W（48、60、72）mm×L1000y 机器重量：380kgຫໍສະໝຸດ M12鱼眼接头24
1
joint
GPH50-06-19
气缸
25
1
cylinder
GPH50-06-18
气缸座
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
6 电路图 如图 8 所示：
