钢球磨煤机常见问题及改进措施
钢球磨煤机常见问题及改进措施摘要：分析钢球磨煤机常见的问题及故障，提出了改进的措施，为火电厂钢球磨煤机日常维护及机组检修提供参考。
关键词：钢球磨煤机；存在问题；改造措施多年从事制粉系统的工作，在此谈谈对钢球磨煤机多年来常出现的问题和相应的应对措施1、滑动轴承（俗称大瓦）烧损。
2、球磨机筒体和进出口端面钢衬瓦固定螺栓断裂脱落，造成筒体漏粉现象，严重影响设备的正常运行，几乎每次磨煤机检修发现都有螺栓断脱情况的发生。
3、传动机构的振动问题是球磨机故障的主要形式。
一旦振动异常就会损坏设备，如传动机构中的联轴器棒销破碎，联轴器外套断裂，小齿轮轴承座底脚螺栓拉断等严重后果。
4、粉系统爆炸。
一、常出现的故障分析1、大瓦烧损问题的原因分析由于球磨机转速较低、自重较大，一般选用承载力大制造方便的双油楔椭圆滑动轴承，这种动压滑动轴承就是通过润滑油和空心轴一起运动产生液体动压再转化为液体静压进而形成油膜来工作的，此油膜一旦遭到破坏，大瓦就会出现烧损现象。
a.大瓦淋油中断或淋油管的堵塞，致使空心轴颈表面因无润滑油无法形成油膜而与乌金瓦表面干磨，会造成大瓦发热烧损。
b.大瓦油封及其压板密封不严出现渗漏油，会造成承载油膜遭到破坏而使大瓦烧损。
c.大瓦冷却水水管漏水，造成承载油膜遭到破坏而使大瓦烧损。
2、衬瓦螺栓断脱问题的原因分析a.衬瓦材料硬度不足,抗磨性能低，材料膨胀系数大，在运行中长期受到钢球的碰撞，会延伸、隆起，到了后期就发生变形，进而拉断固紧螺栓。
b.衬板安装尺寸与设备尺寸不符，造成拧紧器安装不到位。
衬板安装后未进行复紧，与筒壁留有的间隙，极易使衬瓦隆起和螺栓松脱。
c.螺栓热处理不佳强度低，螺纹加工工艺质量有缺陷，车削量偏大。
而且，作业中人员习惯于用自制的加长套管扳手或采用人力大锤、死板手的作业方式对螺栓进行紧定，未使用专用扭矩把手，力矩不知也不恒定。
未能拧紧的螺母极易松脱。
d.工艺中突出的问题是衬瓦板面下铺设的隔热密封材料使用不正确，以往一般所选用的石棉板板材，在实际运转中因碰撞很容易粉碎，造成螺栓紧力消失。
浅谈球磨机衬板的优化改造提升
浅谈球磨机衬板的优化改造提升发布时间：2021-05-07T10:08:42.320Z 来源：《基层建设》2020年第34期作者：孟令涛[导读] 摘要：磨煤机作为锅炉四大辅机之一，是制粉系统的关键设备，球磨机对物料的物理性能适应性较强，衬板作为球磨机的关键部件，主要作用为保护筒体内壁及端盖，使筒体及端盖免受研磨物料及钢球的直接冲击和摩擦，同时也利用其波峰调整研磨体的运动状况，将钢球提升至一定高度，增强研磨体对物料的粉碎作用，有助于提高磨煤机的工作效率。
江阴光大环保能源摘要：磨煤机作为锅炉四大辅机之一，是制粉系统的关键设备，球磨机对物料的物理性能适应性较强，衬板作为球磨机的关键部件，主要作用为保护筒体内壁及端盖，使筒体及端盖免受研磨物料及钢球的直接冲击和摩擦，同时也利用其波峰调整研磨体的运动状况，将钢球提升至一定高度，增强研磨体对物料的粉碎作用，有助于提高磨煤机的工作效率。
关键词：磨煤机；衬板；改造；节能；效益近几年我国火力发电企业生产规模不断扩大，燃煤的煤质越发的不稳定，部分煤碳的可磨性越来越差，为了保证磨煤机出力及煤粉细度达到生产要求，许多企业磨煤机的装球量不断增加，使磨煤机的电流上升，衬板及磨球的消耗增大。
随着我国节能减排推行力度的不断加大，节能降耗、提高生产效率、降低生产成本己越来越被企业重视。
一、概述我厂制粉系统采用双进双出筒式钢球磨煤机正压直吹式冷一次风机制粉系统，主要有给煤机、磨煤机、密封风机、送粉管道、煤粉分离器等组成。
每台锅炉配3台钢球磨煤机，在磨制设计煤种时，3台磨煤机运行。
我厂自2013年投运至今，随着时间的增加，磨煤机衬板带球能力变差，制粉系统出力降低，电耗增加，煤粉细度达不到设计值，对机组运行的经济性方面影响较大，且部分磨煤机筒体漏粉严重，制约了现场的文明生产，也给制粉系统及整个机组运行带来较大安全隐患。
二、衬板改造提升结合机组运行期间制粉系统存在的问题，利用机组停运机会对制粉系统开展针对性的检查，通过进入磨煤机内部深入排查，发现磨煤机分体式衬板波峰及底衬磨损严重且部分已穿透，导致筒体衬板螺栓大面积松脱，漏粉加剧，制粉系统运行状况变差。
原煤仓内壁衬板检查、更换作业安全措施

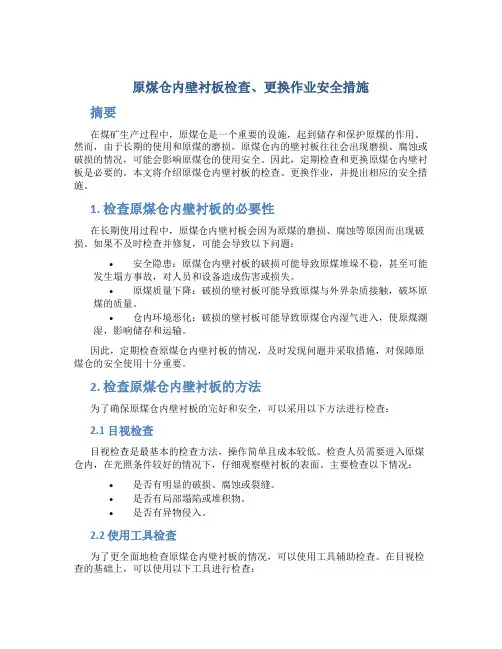

原煤仓内壁衬板检查、更换作业安全措施摘要在煤矿生产过程中，原煤仓是一个重要的设施，起到储存和保护原煤的作用。
