黄金白银加工工艺
图解金银器制作工艺★金银饰品欣赏

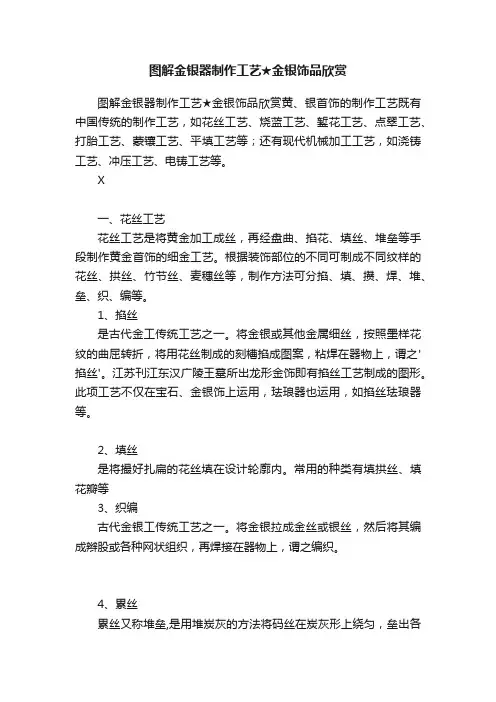

图解金银器制作工艺★金银饰品欣赏图解金银器制作工艺★金银饰品欣赏黄、银首饰的制作工艺既有中国传统的制作工艺，如花丝工艺、烧蓝工艺、錾花工艺、点翠工艺、打胎工艺、蒙镶工艺、平填工艺等；还有现代机械加工工艺，如浇铸工艺、冲压工艺、电铸工艺等。
X一、花丝工艺花丝工艺是将黄金加工成丝，再经盘曲、掐花、填丝、堆垒等手段制作黄金首饰的细金工艺。
根据装饰部位的不同可制成不同纹样的花丝、拱丝、竹节丝、麦穗丝等，制作方法可分掐、填、攒、焊、堆、垒、织、编等。
1、掐丝是古代金工传统工艺之一。
将金银或其他金属细丝，按照墨样花纹的曲屈转折，将用花丝制成的刻槽掐成图案，粘焊在器物上，谓之'掐丝'。
江苏刊江东汉广陵王墓所出龙形金饰即有掐丝工艺制成的图形。
此项工艺不仅在宝石、金银饰上运用，珐琅器也运用，如掐丝珐琅器等。
2、填丝是将撮好扎扁的花丝填在设计轮廓内。
常用的种类有填拱丝、填花瓣等3、织编古代金银工传统工艺之一。
将金银拉成金丝或银丝，然后将其编成辫股或各种网状组织，再焊接在器物上，谓之编织。
4、累丝累丝又称堆垒,是用堆炭灰的方法将码丝在炭灰形上绕匀，垒出各种形状，并用小筛将药粉筛匀、焊好的过程。
二、炸珠工艺古代金工传统工艺之一。
将黄金溶液滴入温水中会形成大小不等的金珠，谓之炸珠。
炸珠形成的金珠通常焊接在金、银器物上以作装饰，如联珠纹、鱼子纹等。
三、焊接工艺是将制成的纹样拼在一起，通过焊接组成完整首饰的工艺过程。
四、錾花工艺古代金工传统工艺之一。
系用各种形状、大小、纹理不同的钢制錾子，用小锤将钢錾花纹敲击过火后的金银的表面，使金属表面留下錾痕，形成各种不同的纹理，达到装饰器物的目的。
錾花工艺用錾、抢等方法雕刻图案花纹，图案花纹有深有浅，富有艺术感染力。
这种工艺具有独特的装饰效果，它使单一的金属表面产生多层次的、变幻的立体效果，既光彩绮丽，又非常和谐。
始于春秋晚期，盛行于战国，此后历朝各代均沿用。
(蜂巢纹)（鱼子纹）五、锤鍱工艺古代金工传统工艺之一。
金银首饰铸造工艺
金银首饰铸造工艺第1步：概念与设计——设计师将自己的构思手绘出草图，然后使用制图软件将草图以精确的尺寸进行电脑绘制，完成最初的设计图纸。
第2步：工匠雕刻蜡——首饰工匠参照设计图纸手工雕刻出蜡版，再利用失蜡浇铸的方法倒出银版，而蜡版的批量制作则需用银版压制橡胶模。
这是首饰**中要求最高的工序，所制银版必须光洁无痕，各部分结构合理，镶嵌宝石的位置尺寸准确无误。
第3步：胶模注蜡——橡胶模开好后进行注蜡操作。
注蜡机中的蜡应保持在70-75度之间，将蜡液注入胶膜，冷却后取出蜡模，依次重复，得到多件蜡模。
第4步：挑选配石——根据银版及蜡模，挑选大小、形状及颜色合适的配石。
第5步：完成蜡型——准备好此次批量制作时所需的所有蜡版。
第6步：种蜡树——将每个蜡环单独手工焊接到一根蜡棒上，最终得到一棵形状酷似大树的蜡树，准备进行浇铸。
第7步：称蜡树——种蜡树前先对橡胶底盘进行称重，种完蜡树再一次称重，两次称重的结果相减可以得出蜡树的重量，将蜡树的重量根据金或银的密度比例进行换算，得出进行浇铸的金属量。
第8步：灌石膏——将种好的蜡树连底盘一起套上不锈钢筒，并将相应重量的石膏浆沿钢筒内壁缓缓注入，没过蜡树，抽真空后自然防止6-12小时，使石膏凝固。
第9步：烘焙石膏——将石膏模进行烘焙，作用是脱蜡，干燥和浇铸保温。
第10步：取出石膏模——取出烘焙好的石膏模，并同时准备好需要浇铸的金属溶液第11步：浇注液体黄金——将已经熔化配好的金水，从水口注入。
第12步：离心工艺浇铸——使用真空感应离心浇铸机浇铸。
第13步：石膏模炸洗及清洗——铸造后的石膏模处于高温状态，从浇铸机取出后自然放置10-30分钟，再放入冷水中进行炸洗。
石膏由于收缩作用炸裂后，取出金树，用钢刷刷去大块的石膏，放入30%的氢氟酸中浸泡10分钟，夹出后冲洗，除去剩余石膏，直到金树表面干净。
第14步：剪切铸件——将金树上的首饰沿水口底部剪下晾干。
第15步：滚筒抛光工艺——用不锈钢磨料和活性有机合成溶液放入滚筒，随旋转摩擦使表面平整光亮。
珠宝首饰加工工艺流程
珠宝首饰加工工艺流程珠宝首饰加工工艺流程珠宝首饰加工工艺是将珠宝原材料经过一系列的工艺加工和手工操作，将其转变为华美精致的珠宝首饰产品的过程。
以下是一个典型的珠宝首饰加工工艺流程，供参考。
第一步：原材料采购和筛选首先，珠宝首饰加工过程的第一步是选购原材料。
珠宝首饰的原材料包括金、银、贵金属、宝石等。
在采购时，首先需要对原材料进行筛选，确保其质量和纯度符合要求。
第二步：设计和制定工艺方案在原材料采购后，珠宝首饰的设计师开始进行设计工作。
设计师根据市场需求、流行趋势和自身创意，制定出一个创新而独特的设计方案。
同时，还需确定使用的工艺流程和材料的配比。
第三步：材料切割和成型根据设计方案的要求，工匠会先将原材料切割成适当的形状和尺寸。
这一步需要使用一些特殊的工具和设备，比如锯子、剪刀等。
切割后，工匠还会使用锤子和锤具对材料进行一定程度的成型。
第四步：打磨和抛光在首饰加工的过程中，打磨和抛光是非常重要的一步。
通过使用一些特殊的磨砂工具和磨砂材料，工匠会对首饰进行精细的打磨，使其表面光滑、无瑕疵。
然后，将首饰放入抛光机中进行抛光，使其表面具有闪亮的光泽。
第五步：宝石镶嵌如果设计方案中包含宝石镶嵌，那么在这一步，工匠将会使用一些特殊的设备和工具，将宝石镶嵌到首饰上。
在镶嵌过程中，工匠需要非常小心谨慎，确保宝石的精确定位和固定。
第六步：饰面和涂层为了增加珠宝首饰的亮度和保护其表面，工匠会在这一步对首饰进行饰面和涂层处理。
饰面可以使用镀金、镀银等方法来增加金属的光泽和色彩鲜艳度。
涂层可以使用一些特殊的涂料和漆来保护宝石和金属的表面。
第七步：组装和配饰在所有工艺加工步骤完成后，工匠会开始进行首饰产品的组装和配饰。
这一步主要是将各个零部件进行组装，确保各个部分的质量和功能。
同时，还会根据设计方案的要求，添加一些配饰，如链条、吊坠等。
第八步：质检和包装在加工完成后，工匠会对首饰进行严格的质量检查。
检测包括对材料、工艺、镶嵌和装配等方面进行细致的检验，确保首饰的质量符合要求。
金子银子等贵金属的熔炼
金子银子等贵金属的熔炼第一篇：金子银子等贵金属的熔炼金子、银子等贵金属的熔炼上海辉晔一、工作原理：感应加热，是利用电磁感应原理将工频电源变换成特定频段电源从而加热金属材料的一种方法。
它主要用于金属热加、热处理、焊接和熔化等。
这种加热技术也适用于包装行业（医药、食品等铝箔的封口）、半导体材料（如拉伸单晶硅、汽车玻璃加热粘贴金属件等）感应加热系统的基本组成包括感应线圈、交流电源和工件。
根据加热对象不同，可以把感应线圈制成不同的形状。
线圈和电源相连，电源为线圈提供交变电流，通过线圈的交变电流产生一个通过工件的交变磁场，该磁场使工伯产生涡流来加热。
二、产品工艺特点：1、主要通过坩埚容器把贵金属瞬间进行熔炼、提纯、铸造等工艺。
2、针对贵金属：铂金、钯金、铑金、黄金、银、铜、钢铁、金精粉、金沙、锡灰、锡渣等高熔金金属。
3、最高炉温可达1500度——2000度。
4、针对灰渣状金属粉提成数量高可达九成七。
三、1-2公斤详细技术参数：电压：220v 功率：2 KW 尺寸：535*200*450 MM 频率：10-30 KHZ 熔金量：1-2 KG 机器重量：15 KG 熔金速度：2分钟内熔化好黄金。
四、熔金炉提纯黄金方法：熔金炉亦可提纯黄金，在熔金炉中放入除渣粉后，经过炉内高温，杂质就被除去了。
除渣粉也叫硼砂，所有化工店有销售，售价大概是10元/合500克。
用量：1公斤黄金放20克，以此标准，适量添减。
五、熔金炉特性：、采用先进的优质MOSFET管和先进的变频技术,提高了设备的性能和质量。
2、加热、保温的电流、时间可以设定、调节。
、安装简单、方便,接上220V电源、进水、出水、即可工作,无须专业人员安装。
4、体积小、重量轻,操作简单,几分钟就可以学会。
六、熔金炉的优点：1、少量金属熔炼，熔炼时间短，金、银、铜熔炼10分钟左右，钢和不锈钢材质熔炼15分钟左右。
2、设备简单安装操作方便。
3、24小时不间断熔炼能力。
4、省电节能。
金银冶金知识概述
金银冶金知识概述1. 金银的基本介绍金和银是两种被广泛使用的贵重金属，在冶金领域有着重要的地位。
金和银拥有良好的导电性、导热性和耐腐蚀性，因此被广泛应用于珠宝、硬币、电子产品等行业。
金银在冶金过程中的加工和应用也涉及到一系列的知识和技术。
2. 金银的提取和冶炼2.1 金的提取和冶炼金的提取和冶炼主要有以下几种方法：•重选法：利用重力差异将含金矿石分离出来；•浸取法：通过化学反应将金离子从矿石中溶解出来，再通过还原得到金属金；•焙烧法：将含金矿石加热至高温使其分解，根据金的特性进行提取和冶炼。
2.2 银的提取和冶炼银的提取和冶炼主要有以下几种方法：•溶解法：利用化学反应将银离子从矿石中溶解出来，再通过还原得到金属银；•锅炉法：将含银矿石与氯化钠共烧，银和氯反应生成氯化银，再通过分离得到纯银；•电解法：利用电解的原理将银从矿石中分离出来。
3. 金银合金的制备和特性金银合金是金和银按一定比例混合而成的新材料。
金银合金常用于首饰制作和硬币铸造，具有极高的贵重性和美观性。
金银合金的制备方法有以下几种：•熔炼法：将金和银按一定比例熔炼，得到均匀混合的合金；•电镀法：利用电解的原理，在金银表面镀上一层金银合金。
金银合金的特性有以下几个方面：•耐腐蚀性：金银合金具有良好的耐腐蚀性，可以在各种环境下长时间保持光泽；•密度和硬度：金银合金的密度和硬度因合金成分比例的不同而有所变化；•颜色：金银合金的颜色取决于金和银的比例，通常呈现出黄色、白色或玫瑰色。
4. 金银冶金的应用领域金银冶金在许多领域都有广泛的应用，主要包括：•珠宝和首饰制作：金银合金在珠宝和首饰制作中得到广泛应用，以其独特的美观性和价值而备受喜爱；•电子产品：金银具有良好的导电性和导热性，被广泛应用于电子产品中的连接器、触摸屏等部件；•投资和储备：金银作为贵金属，具有保值和增值的特性，被一些投资者用来作为投资和储备的工具；•硬币制造：金银合金被用于制造硬币，如金币、银币等。
金银提纯生产工艺流程

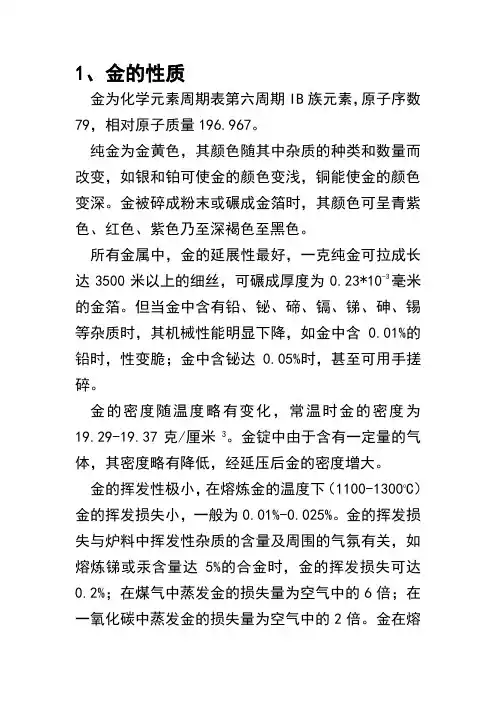

1、金的性质金为化学元素周期表第六周期IB族元素，原子序数79，相对原子质量196.967。
纯金为金黄色，其颜色随其中杂质的种类和数量而改变，如银和铂可使金的颜色变浅，铜能使金的颜色变深。
金被碎成粉末或碾成金箔时，其颜色可呈青紫色、红色、紫色乃至深褐色至黑色。
所有金属中，金的延展性最好，一克纯金可拉成长达3500米以上的细丝，可碾成厚度为0.23*10-3毫米的金箔。
但当金中含有铅、铋、碲、镉、锑、砷、锡等杂质时，其机械性能明显下降，如金中含0.01%的铅时，性变脆；金中含铋达0.05%时，甚至可用手搓碎。
金的密度随温度略有变化，常温时金的密度为19.29-19.37克/厘米3。
金锭中由于含有一定量的气体，其密度略有降低，经延压后金的密度增大。
金的挥发性极小，在熔炼金的温度下（1100-13000C）金的挥发损失小，一般为0.01%-0.025%。
金的挥发损失与炉料中挥发性杂质的含量及周围的气氛有关，如熔炼锑或汞含量达5%的合金时，金的挥发损失可达0.2%；在煤气中蒸发金的损失量为空气中的6倍；在一氧化碳中蒸发金的损失量为空气中的2倍。
金在熔炼时的挥发损失是由于金有很强的吸气性引起的。
金在熔炼状态时可吸收相当于自身体积37-46倍的氢，或33-48倍的氧。
当改变冶金炉气氛时，熔融金属所吸收的大量气体（如氧、氢或一氧化碳）会随气氛的改变或金属的冷凝而析出，出现类似沸腾现象，其中较小的金属珠（尤其是直径小于0.001毫米的金属珠）会随气体的喷出而被强烈的气流带走，从而造成金的飞溅损失。
金具有良好的导电和导热性能。
金的导电性能仅次于银和铜，在金属中居第三位。
金的导电率为银的76.7%，金的热导率为银的74%。
金的化学性质非常稳定，在自然界仅与碲生成天然化合物-碲化金，在低温或高温时均不被氧直接氧化，而以自然金的形态存在。
常温下，金与单独的无机酸（如硝酸、盐酸或硫酸）均不起作用，但溶于王水（一份硝酸和三份盐酸的混酸）、液氯及碱金属或碱土金属的氰化物溶液中。
中国传统手工制作金银器工艺
中国传统手工制作金银器工艺打开文本图片集中国古代金银器制作的传统工艺极为复杂，且制作周期较长，如若对其操作技术的把握程度不够熟练到位，是很难驾驭这门技艺的。
由于古代传统工艺制作出的金银器十分精湛，历来为社会大众所称赞，是中华民族珍贵的文化遗产之一。
中国古代金银器的传统手工制作技艺，采用錾、刻、包镶、花丝、累丝、掐丝、填丝、炸珠等多种技法，全手工完成，其中一些制作工艺只有皇室的技师才会熟练使用。
那时，工匠们时刻都将脑袋别在裤腰带上，稍不精心，就有可能人头搬家；制作一件金银器，往往不惜成本，所以做出来的物件儿，无不成为精品！这就不难解释，在科技水平如此发达的今天，我们金银器的工艺水平反倒不如两三百年前，甚至七八百年前的先人呢。
进入当代社会，由于机器生产的冲击和审美多元化，加之国外消费者对中国工艺品好奇心的减弱，以致急功近利，金银器粗制滥造，质量骤降，收藏价值下降，国内消费者对金银器的需求也趋于平静，使得金银器制作工匠越来越少，几近失传。
时下，也有一些民间小厂在努力恢复以手錾、花丝等古法技艺制作金银器。
但由于传统金银器制作技术的熟练掌握难度相当大，制作工艺复杂，生产周期长，直接导致成本大幅上升，赔钱的生意没有人愿意做，所以制作出的金银器实难与古代皇家的金银器在精美度上一拼高下。
这种纯手工技法制作的金银器在某种程度上承载着我们中国人对祖先的崇慕之情，以及对几千年来中国文化的深深眷恋。
作为炎黄子孙，将祖先留给我们的文化遗产星火相传，是当代中国人的历史使命和责任！古代金银器制作工艺的传承，主要在两个方面。
一是器物造型，二是纹饰。
在造型方面，应把握住器物在各个时代的总体特征，如商至汉早期金银制品只有金片饰金叶、臂钏、面罩及金笄等，此期无器皿，而造杯、碗、盘、壶是在唐代开始出现的。
尤其要注意的是只为某个时代所特有的造型或品种，如宋代的蕉叶形碗、辽代的鸡冠壶等。
同时要了解各种造型出现至消失的时间，即器物存在的时空范围。
唐代金银器的制造工艺
唐代金银器的制造工艺金银器工艺是指金银器制作加工和装饰过程中使用的各种方法和技艺。
中国古代金银工艺虽然长期受制于青铜工艺，但就是在此过程中，金银工艺不拘泥于青铜工艺，不断探索适合自身发展的特殊规律，创造了一批金银工艺与青铜工艺相结合的杰出作品。
大约在两汉时期，中国古代金银工艺逐渐从青铜工艺中脱离出来并日渐成熟。
江苏徐州狮子山汉楚王陵出土的金缕玉衣王冠形金饰，表明金丝抽拔炸珠焊接等典型的金银工艺已被掌握。
东汉金银器虽然数量不多，但扬州甘泉山定县东汉墓所出金银器的工艺又向前迈进一步，金银工艺所具备的传统加工技法几乎完全出现。
虽然如此，东汉以后的各个时代仍然依据各自时代的审美倾向和艺术形象的特殊内涵，选择运用那些最具表现力的工艺方法，从而形成各自时代的工艺特点。
唐代是中国古代金银工艺最发达的时期。
据《新唐书百官志》记载，唐代中央官府手工业作坊中的各种工匠，需经过培训后才能正式上岗。
“钿镂之工，教以四年”，乃是各种工匠中培训时间最长的，这说明“钿镂之工”即金银细工是技术水平要求最高的工种，金银器工艺则是当时难度最大的手工业技术。
唐代的金银工艺，仅《唐六典》提到的就有销金拍金镀金织金砑金被金泥金捻金戗金圈金贴金嵌金裹金等13种。
事实上，上述工艺仅仅是器物外表的装饰工艺，对于器物整体的成型工艺，并未涉及。
考古出土实物也表明，唐代金银器的工艺技术已极为复杂精细，当时已普遍使用了扳金浇铸焊接切削抛光铆镀棰打錾刻镂空等工艺，许多器物均是综合运用了多种工艺技术才制造出来的，其工艺水平之高远远超出了一般人的想象。
范铸是最早的金器加工方法之一。
它仿照青铜铸造工艺，先按所要制作的器型制模翻范，然后把黄金加热熔化成金液，倒人范中，冷却后即成所要制作的器物。
范铸可分为一次性铸成和局部分铸。
唐代的各种金杯大多采用范铸方法成型。
由干范铸技术很难制出薄胎器物，因此，胎体厚重就成了范铸器物的重要特点。
锤揲等技术应用后，范铸方法便很少采用了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制 模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。 高压 高速 成本高
黄金首饰的初步鉴定
一、看色泽 根据黄金的不同光泽和颜色即可大体区分纯金、k金、真金、假金。即金以赤 黄色为佳，成色在95%以上；正黄色成色在80%左右；青黄色成色在70%左右； 黄色略带灰色成色在50%左右。故有口诀为“七青、八黄、九五赤、黄白带灰 对半金” 。 二、查看盖印标记法
镜面-抛光处理
冲压工艺
冲压工艺也称模冲、压花，是一种浮雕图 案制造工艺
激光雕刻
2012-12-10
电镀工艺
电镀工艺是一种对贵金属首饰进行表面镀层处理的加工方法，如白 银饰品的镀金处理、铂饰品的镀铑处理等。电镀层一般都较薄，从 几个微米到几十微米不等。 普通镀金层厚度在1微米以上
金银首饰(摆件)
国产黄金饰品都是按国际标准提纯配制成的，并打上戮记，如“24K” 标明“足赤”或“足金”；18K金，标明“18K”字样，成色低于8K者， 按规定就不能打K金印号了。 三、掂分量
10克左右的金条与1只鹌鹑蛋的重量相近。同体积的其他常见金属（如银、铜 等）要比同体积的金轻。
用高速旋转的金钢石铣刀，在饰物表面刻出道道闪亮的横竖条痕并排 列成花纹的工艺叫车花或铣花。（批花 ）
电铸
原理与电镀相同。厚度一般为0.02～6毫米,也有厚达25毫米的电铸件 与原模的尺寸误差仅几微米。（绒沙金）
激光打标
利用高能量密度的激光对工件进行局部照射，使表层材料汽化或 发生颜色变化的化学反应，从而留下永久性标记的一种打标方法。 （点焊机）
黄金白银加工工艺技术
金银币(条）
喷砂:指采用压缩空气为动力，以形成高速喷射束将喷料（金属砂、石英
砂等）高速喷射到需要处理的工件表面，使其形成细致的磨砂面，以增加 立体感和层次感。(亚光）（磨砂）
彩印（彩色币）：即在金银币的一面采用特殊工艺印制上彩色图案
增加金银币新的艺术效果长久保持鲜亮。
失蜡浇注
失蜡浇铸是现今首饰业中最主要的一种生产工艺，浇涛工艺适合凹凸明 显的首饰形态，并且可以进行大批量的生产。 （首饰配件）失蜡浇铸加工工艺的流程为：制作金属模型——压制胶模— —注蜡模——植蜡树——灌制石膏模——铸件浇铸。
（摆件）塑模（例如蜡料）——涂料——脱蜡——铸件浇铸。
车花（铣花）
