第1节3 8255工作方式
对于端口A，内部中断触发器INTEA由PC6(ACKA)置 位，对于端口B，INTEB由PC2(ACKB)置位。当ACK 有效时，OBF被复位为高电平，并将相应端口的 INTE置“1”，于是INTR输出高电平，向CPU发出输 出中断请求，待CPU响应该中断请求，可在中断服 务程序中安排OUT指令继续输出后续字节。对于A组， 指定端口C的第3位(PC3)作为由端口A发出的INTR信 号；对于B组，指定端口C的第0位(PC0)作为由端口 B发出的INTR信号。 (书上有错！) 如果将8255A中的端口A和端口B均定义为工作方式1 完成输出操作功能，那么经这样定义的端口状态如 图7.4所示。
中断请求信号，高电平有效,8255A输 出的信号，可用于向CPU提出中断请 求，要求CPU读取外设数据
中断允许触发器 只有当INTE =1时，端口A才能向CPU 发出中断请求，用户可通过PC4的置位 （INTE=1）,复位（INTE=0）来控制 中断的允许或禁止。(书上有错！)
B端口方式1输入：
方式1需借用端口C用做联络信号,端口 C还具有中断请求和屏蔽功能
INTRA
I/O
图 端口A方式 1 输入
STB：选通信号输入，外设 发出 IBF：输入缓冲器满，8255 发出 INTE：内部中断触发器， INTR：中断请求
① 当外设数据准备好，将数据送至 端口线PA7~PA0 ② 外设发出选通信号STB: (1) 将数据锁存在输入端口内。 (2) STB的下降沿使IBF变高，表 示输入端口满，用于阻止外设输入 新数据。 (3) STB的上升沿使INTE=1, 从而 INTR变高，发出中断请求。 ③ 中断处理程序中CPU 读取数据， 发出RD信号: (1) RD 的下降沿清除INTR (2) RD 的上升沿清除IBF (3) 端口内的数据进入CPU
ACKA OBFA
&
O WR PC3 INTRA I/O
PC4, PC5
图7.4 端口A方式 1 输出
ACK：外设应答 OBF：输出缓冲器满 INTE：中断允许， INTR：中断请求，
① CPU输出数据 ② CPU发出WR： (1) 数据写到 8255A的端口 (2) WR的低电平清除中断请求 信号INTR (3) WR的上升沿使OBF有效， 表示输出端口满，通知外设取数 据。 ③ 外设接受到数据后，发出 ACK信号： (1) ACK的下降沿使OBF变高， (2) ACK的上升沿使INTE=1, 则INTR变高，发出中断请求，请 求CPU输出新的数据。
④ IBFA——输入缓冲存储器满信号。向外部输 出，高电平有效。IBFA有效时，表示外部已将 数据输入到端口A的数据输入锁存器中，等待向 CPU输入，它实际上是对STBA的回答信号。 系统规定端口C的第5位(PC5)用作输出的IBFA 信号。 ⑤ INTR——中断请求信号。向本端CPU输入， 高电平有效。无论是进行输入还是输出操作， 都利用INTR向CPU发出中断请求。对于输出操 作，ACKA有效时将内部触发器INTE1置“1”， 当OBFA被置成无效时，表示输出缓冲存储器已 空，向CPU发出输出中断请求(INTRA有效)，待 CPU响应该中断请求可在中断服务程序中继续 输出后续数据；对于输入操作，当STBA有效， 外部将数据送入端口A
3. STB 选通信号：由外设输入，低电平有效、
4. IBF 输入缓冲存储器满信号：向外部输出，高电平 有效。
5. INTR 中断请求信号：向CPU发出，高电平有效。
端口A工作于方式2所需控制信号如下： ① OBFA——输出缓冲存储器满信号。向外部 输出，低电平有效。OBFA有效，表示要求输 出的数据已锁存到端口A的输出锁存器中，正 等待向外部输出。CPU用OUT指令输出数据 时，由WR信号后沿将OBFA置成有效。系统 规定端口C的第7位(PC7)用作由端口A输出的 OBFA信号。
图7.5 8255方式1输出时序图（自学！）
3.工作方式2：带选通的双向传送方式。
8255A中只允许端口A处于工作方式2，可用来在两 台处理机之间实现双向并行通信。相关的控制信号由 端口C提供。 1. OBF 输出缓冲存储器满信号：向外部输出，低电平 有效。
2. ACK 外部应答信号：外部输入，低电平有效。
PC3
INTRA
中断允许触发器
中断请求信号，高电平有效，当输出设备已接受 数据后，8255A输出此信号向CPU提出中断请求， 要求CPU继续提供数据
B端口方式1输出：
输出缓冲器满信号，低电平有效 8255A输出给外设的一个控制信号， 当其有效时，表示CPU已把数据输 出给指定的端口，外设可以取走
PB7~PB0 INTEB PC1 PC2
A端口方式1输入：
选通送来的数据锁存至8255A的输 入锁存器
PA7~PA0 INTEA PC4 PC5 STBA
IBFA
输入缓冲器满信号，高电平有效8255A 输出的联络信号。当其有效时，表示 数据已锁存在输入锁存器
PC3
INTRA
② ACKA——应答信号。由外部输入，低电平 有效。ACKA有效，表示外部已收到端口A输 出的数据，由ACKA后沿将OBF置成无效(高电 平)，表示端口A输出缓冲存储器已空，CPU 可继续向端口A输出后续数据。它实际上是 OBFA的回答信号。系统规定端口C的第6位 (PC6)用来接收输入的ACKA信号。 ③ STBA——数据选通信号。由外部输入，低 电平有效。STBA有效，将外部输入的数据锁 存到数据输入锁存器中，系统规定端口C的第 4位(PC4)用来接收输入的STBA信号。
OBFB
ACKB
响应信号，低电平有效,外设的 响应信号，指示8255A的端口 数据已由外设接受
PC0
INTRB
中断允许触发器
中断请求信号，高电平有效,当输出设备已接 受数据后，8255A输出此信号向CPU提出中 断请求，要求CPU继续提供数据
具体输出过程：
PA7 ~ PA0
INTE A
PC6 PC7
7.1.3
8255的工作方式
1.方式0—基本输入/输出方式 CPU与端口之间交换数据仅通过输入指令IN与输出指令OUT完成； 不提供任何“握手”信息 适合用于无条件传送和查询方式的接口电路中 适用于各种同步并行传送系统
1、工作方式0：是一种基本的输入／输出工作方式。没有固定 的用于应答的联络信号。其基本功能可概括如下：
中断允许触发器
只有当INTE =1时，端口B才能向CPU发出中断 请求，可由用户通过PC2的置位（INTE=1）/复 位（INTE=0）来控制。 (书上有错！)
高电平有效
高电平有效
图7.6
具体输入过程见下页：
PA7 ~ PA0 INTE A
PC4 PC5 STBA IBFA
&
RD
O
PC3
PC6 , PC7
7.1.3
8255的工作方式
8255A中各端口可具有三种基本工作方式：
方式0－基本的输入/输出方式 方式1－选通输入/输出方式 方式2－双向传输方式 端口A可处于3种工作方式：0、1、2 端口B只可处于2种工作方式：0、1 端口C常常分为高4位和低4位，分别传送数据和控制信息。
可用软件来分别定义3个端口的工作方式，可使用的控制 字有定义工作方式控制字和置位/复位控制字。
选通信号，低电平有效由外设提供的输入 信号，当其有效时，将输入设备送来的数 据锁存至8255A的输入锁存器
PB7~PB0
INTEB
PC2 PC1
STBB
IBFB
输入缓冲器满信号，高电平有效 8255A输出的联络信号。当其有效时， 表示数据已锁存在输入锁存器
PC0
INTRB
中断请求信号，高电平有效，8255A输出 的信号，可用于向CPU提出中断请求，要 求CPU读取外设数据
将OBF置为有效。对于A组，系统规定端口C的第 7位(PC7)用作从端口A输出的OBF信号，对于B组， 规定端口C的第1位(PC1)用作从端口B输出的OBF信
号。
② ACK ——外部应答信号。由外部输入，低电平有 效。 ACK有效，表示外部设备已收到由8255A输出的八 位数据，它实际上是对OBF信号的回答信号。对于A 组，指定端口C的第6位(PC6)用来接收向端口A输入 的ACK信号；对于B组，指定端口C的第2位(PC2)用 来接收向端口B输入的ACK信号。 ③ INTR——中断请求信号。向CPU输出，高电平有 效。
采用工作方式1也可完成输出操作(外设←接口 ← CPU) ，这时需要使用的控制信号如下： ① OBF——输出缓冲存储器满信号。向外部 输出，低电平有效。 OBF有效时，表示CPU已将数据写入该端口 正等待输出。当CPU执行OUT指令，WR有效 时，表示将数据锁存到数据输出缓冲寄存器， 由WR的上升沿
PB7 ~ PB0 INTE A PC2
PC1
STBB IBFB
&
RD
O
PC0
INTRB
当端口A和端口B均定 义为工作方式1完成输入操 作时，端口C的PC5～PC0被 用作控制信号，只有PC7和 PC6可以完成数据输入或输 出操作。
图 端口B方式 1 输入
IN AL , 数据端口地址
图7.7 8255方式1输入时序图P269（自学！）
IBF有效时，表示由输入设备输入的数据已占用该端 口的输入锁存器，它实际上是对STB信号的回答信 号，待CPU执行IN指令时，RD有效，将输入数据读 入CPU，其后沿把IBF置“0”，表示输入缓冲存储器 已空，外部设备可继续输入后续数据。对A组来说， 指定端口C的第5位(PC5)作为从端口A输出的IBF信 号；对B组来说，指定端口的第一位(PC1)作为从端 口B输出的IBF信号。 ③ INTR——中断请求信号。向CPU输出，高电平有 效。 在A组和B组控制电路中分别设置一个内部中断触发 器INTEA和INTEB，前者由STBA(PC4)控制置位，后 者由STBB(PC2)控制置位。 (书上有错！)
精编微型计算机原理8255资料
8255A的应用——并行接口
A、B、CH、CL4个端口可以被分别设置 或输入、或输出 简单的输入输出操作，可使用无条件数据读
写方式实现与外设的交互 可以将联络信号接入C口，实现查询方式
8255A的工作方式
8088
8255A的工作方式
方式1——选通输入输出
分为两组（A组、B组）实施 具有联络（握手）信号的数据传送 借用C口的引脚作为联络信号
三个八位I/O端口（标识为A、B、C）按 组进行编程
A组：端口A + 端口C的高4位 B组：端口B + 端口C的低4位
由CS引脚选中，进行端口编程、读或写 内部寄存器
A、B、C数据寄存器(读/写) 命令字寄存器
8255A的结构和功能
PA
八位输出锁存/缓冲器、八位输入锁存器
PB
八位输出锁存/缓冲器、八位输入缓冲器
PC
八位输出锁存/缓冲器、八位输入缓冲器 可以被分成两组4位的输入输出端口使用
8255A的结构和功能
8255A的结构和功能
8255A的控制字
8255A具有两类控制字
方式选择控制字
定义端口的工作方式
C口复位/置位控制寄存器
并行接口
简单I/O接口——方式0 需要联络信号——方式1 需要双向传送——方式2
8255A的应用——简单输入/输出
8255A的应用——键盘扫描
8255A的应用——LED显示
8255A的应用——LED显示
静态显示
需要较多的并行接口，向LED送显示数据 需要接口，向接口送控制信号
动态显示
一个并行接口向所有的LED送显示数据（分 时）

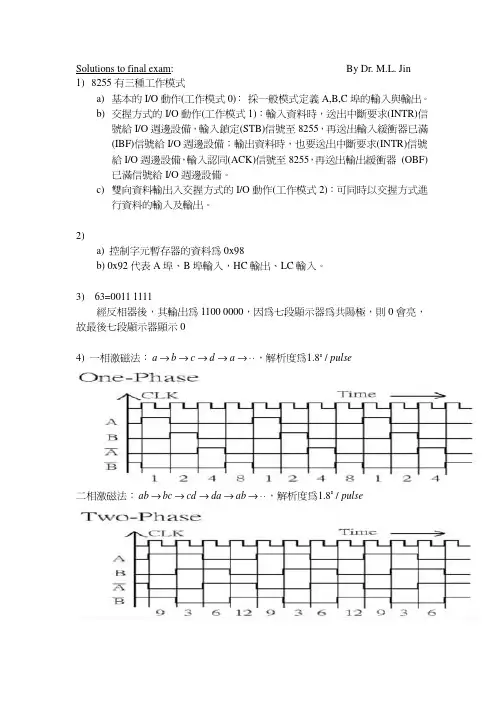

8255有三种工作模式
By Dr. M.L. Jin
1) 8255 有三種工作模式
a) 基本的 I/O 動作(工作模式 0)： 採一般模式定義 A,B,C 埠的輸入與輸出。
b) 交握方式的 I/O 動作(工作模式 1)：輸入資料時，送出中斷要求(INTR)信
號給 I/O 週邊設備，輸入鎖定(STB)信號至 8255，再送出輸入緩衝器已滿
outportb(porta,a[m%4]); delay(100); } }
(IBF)信號給 I/O 週邊設備；輸出資料時，也要送出中斷要求(INTR)信號
給 I/O 週邊設備，輸入認同(ACK)信號至 8255，再送出輸出緩衝器 (OBF)
已滿信號給 I/O I/O 動作(工作模式 2)：可同時以交握方式進
行資料的輸入及輸出。
2) a) 控制字元暫存器的資料為 0x98 b) 0x92 代表 A 埠、B 埠輸入，HC 輸出、LC 輸入。
一、二相激磁法： a → ab → b → bc → c → cd → d → da → a → ⋅⋅ ，解析度為 0.9o / pulse
5) #include <stdio.h> #define cwr 0x373 #define porta 0x370 main() {
int a[4]={1,2,4,8}; /* one phase activation*/ int m; outportb(cwr,0x80); for(m=0;m<200;m++) {
3) 63=0011 1111 經反相器後，其輸出為 1100 0000，因為七段顯示器為共陽極，則 0 會亮，
故最後七段顯示器顯示 0
8255工作方式
而灯的亮与灭以及闪烁是用8255的A口和B口控制的，工作在方式0，A口和B口均为输出。
1、芯片初始化，写8255的方式字MOV DX,MY8255_MODE ;定义8255工作方式MOV AL,80H ;工作方式0，A口和B口为输出OUT DX,AL2、延时，延时是通过设置指令的循环次数实现的DALLY PROC NEAR ;软件延时子程序PUSH CXPUSH AXMOV CX,0FFFH ;循环次数D1: MOV AX,0FFFFHD2: DEC AXJNZ D2LOOP D1POP AXPOP CXRETDALLY ENDPDALLY1 PROC NEAR ;软件延时子程序，延时20秒PUSH CXPUSH AXMOV CX,1EH ;循环次数D3: CALL DALLYLOOP D3POP AXPOP CXRETDALLY1 ENDPDALLY2 PROC NEAR ;软件延时子程序，黄灯闪烁（即亮与灭）的时间间隔， PUSH CXPUSH AXMOV CX,02H ;循环次数D4: CALL DALLYLOOP D4POP AXPOP CXRETDALLY2 ENDPLOOP1:MOV DX,MY8255_A ;写A口发出的数据，东方向绿灯亮,南方向红灯亮 MOV AL,3CHOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，西方向绿灯亮,北方向红灯亮 MOV AL,3CHOUT DX,ALCALL DALLY1 ;延时20秒4、东西方向黄灯闪烁，南北方向红灯亮5秒MOV CX,08H ;黄灯闪烁的次数L1: MOV DX,MY8255_A ;写A口发出的数据，东方向黄灯亮,南方向红灯亮 MOV AL,0FCHOUT DX,ALMOV DX,MY8255_B ;写A口发出的数据，西方向黄灯亮, 北方向红灯亮 MOV AL,0FCHOUT DX,ALCALL DALLY2MOV DX,MY8255_A ;写A口发出的数据，东方向黄灯灭,南北方向红灯亮 MOV AL,30HOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，西方向黄灯灭,南北方向红灯亮 MOV AL,30HOUT DX,ALCALL DALLY2LOOP L1MOV DX,MY8255_A ;写A口发出的数据，东方向红灯亮,南方向绿灯亮MOV AL,0C3HOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，西方向红灯亮,北方向绿灯亮 MOV AL,0C3HOUT DX,ALCALL DALLY16、东西方向红灯亮，南北方向黄灯闪烁5秒MOV CX,08H ;黄灯闪烁的次数L2: MOV DX,MY8255_A ;写A口发出的数据，南方向黄灯亮,东方向红灯亮 MOV AL,0F3HOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，北方向黄灯亮,西方向红灯亮 MOV AL,0F3HOUT DX,ALCALL DALLY2MOV DX,MY8255_A ;写A口发出的数据，南北方向黄灯灭,东方向红灯亮 MOV AL,0C0HOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，南北方向黄灯灭,西方向红灯亮 MOV AL,0C0HOUT DX,ALCALL DALLY2LOOP L27、判断是否有键按下MOV AH,1 ;1号功能调用INT 16H ;ROM BIOS 功能调用JZ LOOP1 ;无按键则跳回继续循环，有则退出，8 、返回到DOSMOV AX,4C00H ;结束程序退出INT 21H ;DOS 系统功能调用IOY0 EQU 0DA00H ;片选IOY0对应的端口始地址;***************************************************************** MY8255_A EQU IOY0+00H*4 ;8255的A口地址MY8255_B EQU IOY0+01H*4 ;8255的B口地址MY8255_C EQU IOY0+02H*4 ;8255的C口地址MY8255_MODE EQU IOY0+03H*4 ;8255的控制寄存器地址STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSDATA SEGMENTLA DB ? ;定义数据变量LB DB ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV DX,MY8255_MODE ;定义8255工作方式MOV AL,80H ;工作方式0，A口和B口为输出OUT DX,ALLOOP1: MOV DX,MY8255_A ;写A口发出的数据，东方向绿灯亮,南方向红灯亮 MOV AL,3CHOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，西方向绿灯亮,北方向红灯亮 MOV AL,3CHOUT DX,ALCALL DALLY1MOV CX,08HL1: MOV DX,MY8255_A ;写A口发出的数据，东方向黄灯亮,南方向红灯亮 MOV AL,0FCHOUT DX,ALMOV DX,MY8255_B ;写A口发出的数据，西方向黄灯亮, 北方向红灯亮 MOV AL,0FCHOUT DX,ALCALL DALLY2MOV DX,MY8255_A ;写A口发出的数据，东方向黄灯灭,南北方向红灯亮 MOV AL,30HOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，西方向黄灯灭,南北方向红灯亮 MOV AL,30HOUT DX,ALCALL DALLY2LOOP L1MOV DX,MY8255_A ;写A口发出的数据，东方向红灯亮,南方向绿灯亮 MOV AL,0C3HOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，西方向红灯亮,北方向绿灯亮 MOV AL,0C3HOUT DX,ALCALL DALLY1MOV CX,08HL2: MOV DX,MY8255_A ;写A口发出的数据，南方向黄灯亮,东方向红灯亮 MOV AL,0F3HOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，北方向黄灯亮,西方向红灯亮 MOV AL,0F3HOUT DX,ALCALL DALLY2MOV DX,MY8255_A ;写A口发出的数据，南北方向黄灯灭,东方向红灯亮 MOV AL,0C0HOUT DX,ALMOV DX,MY8255_B ;写B口发出的数据，南北方向黄灯灭,西方向红灯亮 MOV AL,0C0HOUT DX,ALCALL DALLY2LOOP L2MOV AH,1 ;判断是否有按键按下，调用功能号1INT 16H ;ROM BIOS 功能调用JZ LOOP1 ;无按键则跳回继续循环，有则退出QUIT: MOV AX,4C00H ;结束程序退出INT 21H ;DOS 系统功能调用DALLY PROC NEAR ;软件延时子程序PUSH CXPUSH AXMOV CX,0FFFHD1: MOV AX,0FFFFHD2: DEC AXJNZ D2LOOP D1POP AXPOP CXRETDALLY ENDPDALLY1 PROC NEAR ;软件延时子程序，东西方向红灯亮，南北方向绿灯亮 PUSH CXPUSH AXMOV CX,1EHD3: CALL DALLYLOOP D3POP AXPOP CXRETDALLY1 ENDPDALLY2 PROC NEAR ;软件延时子程序，黄灯闪烁（即亮与灭）的时间间隔， PUSH CXPUSH AXMOV CX,02HD4: CALL DALLYLOOP D4POP AXPOP CXRETDALLY2 ENDPCODE ENDSEND START。
8255工作原理
8255工作原理
8255是一种常用的并行输入/输出设备，它可以连接到微处理器系统并扩展其输入和输出的数量。
8255的工作原理如下：
1. 模式设置：8255有三个可编程的I/O模式，分别是模式0、模式1和模式2。
模式0是最简单的模式，它将所有的I/O端口设置为输出端口。
模式1将端口设置为输入或输出，而模式2将端口分为两个8位I/O端口。
2. 控制寄存器：8255有一个控制寄存器用于设置I/O模式和其他参数。
寄存器的位代表不同的控制功能，可以通过写入特定的二进制位组合来设置相应的功能。
3. 数据传输：当8255设置为输入模式时，它可以将外部设备的数据读取到内部存储器中。
当设置为输出模式时，它可以将内存中的数据传输到外部设备。
数据的传输是通过读取或写入指定的I/O端口地址来实现的。
4. 端口地址选择：8255有三个8位的端口地址寄存器，用于访问特定的I/O端口。
这些寄存器可以用来选择要读取或写入的端口。
总的来说，8255的工作原理是通过设置模式和控制寄存器来控制数据传输，然后通过读取或写入特定的I/O端口地址来实现与外部设备之间的通信。
在8255a中的工作方式控制字
在8255a中的工作方式控制字8255A是一种通用并行输入输出端口芯片，它具有多种工作方式，其中通过控制字来选择不同的工作方式。
本文将详细介绍8255A的工作方式控制字，帮助读者深入了解该芯片及其应用。
8255A芯片具有三种工作方式：模式0、模式1和模式2。
每种工作方式都可以通过控制字来进行设置。
首先，我们来看模式0。
模式0是最简单的工作方式，它将8255A 芯片配置为三个8位输入/输出端口。
通过控制字的位设置，我们可以分别将三个端口配置为输入或输出。
例如，将控制字的位0设置为1，则相应的端口A将被配置为输出端口；同样地，如果位0设置为0，则端口A将被配置为输入端口。
通过这种方式，我们可以轻松地控制芯片的输入和输出状态。
接下来是模式1。
模式1将8255A芯片配置为两个8位输入/输出端口和一个4位双向输入/输出端口。
与模式0类似，我们可以通过控制字的位设置来选择每个端口是输入还是输出。
与模式0的不同之处在于，模式1包含一个双向端口，可以通过控制字的位来选择该端口的输入或输出模式。
例如，将控制字的位4设置为1，该双向端口将被配置为输出模式；同样地，如果位4设置为0，则该端口将被配置为输入模式。
最后，是模式2。
模式2将8255A芯片配置为一个8位输入/输出端口和两个4位双向输入/输出端口。
通过控制字的位设置，我们可以选择每个端口是输入还是输出，并且选择双向端口的输入或输出模式，与模式1相似。
总结一下，8255A芯片的工作方式控制字对于配置芯片的输入和输出端口非常重要。
通过合理设置控制字的位，我们可以选择不同的工作模式，并灵活地控制芯片的输入和输出状态。
掌握8255A芯片的工作方式控制字，将有助于我们更好地应用该芯片，满足各种实际需求。
8255工作方式
12/6/2016
Page 10
问题： 当 8255A 工作在中断方式 2 时， CPU 是如 何来区分输入或输出的？ 答：在输入、输出均允许的情况下，判 断 OBF 和 IBF 位的状态，来区分是输入中断还 是输出中断，OBF高电平无效时，是输出中断， IBF高电平有效时，是输入中断。
12/6/2016
12/6/2016
Page 9
2方式联络信号的设置
• 1．联络信号的设置
• 2方式是一种双向选通输入/输出方式，把C端口的5根线（PC3～PC7）作 为专用应答线（联络线），所以，82C55A只有A端口才有2方式。
• 2方式下为双向传送所设置的专用联络线，实质上就是A端口在1方式下 输入和输出时两组联络信号线的组合。其引脚定义如图10.19所示。
3．2方式—双向选通输入/输出方式
• 2方式的特点：一次初始化可将A端口置成既输入 又输出，具有双向性；要求有两对专用的联络信 号，有固定的工作时序和专用的工作状态字；适 用于查询和中断方式与CPU交换数据，特别是在 要求与I/O设备进行双向数据传输时很有用。 • 2方式的功能：A端口做双向数据端口（8位并行 ）；B端口做数据端口（8位并行）；C端口有4种 功能，与1方式类似。
• 输出时，如果采用中断方式，则产生中断请求INTR的条件是 、 、 和 INTE都为高电平，分别表示CPU已写完一个数据( =1)、输出缓冲器已 变空( =1)、回答信号已结束( =1)，I/O设备已收到数据，并且允许中 断(INTE=1)。当上述条件都满足时才能产生中断请求。
12/6/2016
Page 8
12/6/2016
Page 5
1方式下联络信号线的设置
• 1方式设置了专用联络线和中断请求线， 并且这些专用线在输入和输出时各不相同， A端口和B端口的也不相同。 • 下面分别进行讨论。
8255接口
第八章 可编程并行接口8255A
第一节 可编程并行接口8255A
8255A是INTEL系列的并行接口芯片。它是可编程 的，可以通过软件来设置芯片的工作方式。
MOV DX,PCTR MOV AL，00001110B ；置PC7=0,禁止A/D OUT DX,AL MOV DX,POT_A ;送A口地址 IN AL,DX ;读数据,产生IBF信号(0)
3)方式1的使用场合 在采用中断方式进行输入/输出的场合， 如果外部设备能为8255A提供选通信号或 数据接收应答信号，那么，通常使用8255A 的端口工作方式1的情况。
LP:
思考题：用8255A控制三个发光二极管依秩序循 环显示。假设开关闭合时，点亮发光二极管，开 管断开时息灭二极管。
+5V
200 D7 ~D0 8086 CPU A1 A2 译 地 码 址 A 线 0 器 A0 A1 CS
PA0 PA1 PA2
8255A
PB0
2K +5V
例2：计数器2输出600HZ方波，送扬声器。工作 于模式3.8255A控制8253的门控信号与扬声器的 开启。
输 入 0=输出
A口方式1输入有关信号的规定
中断允许信号,INTE由STB(PC4)置“1”,INTR有效 RD
INTE
数据输入口
PC4
A
PC5 PC3 PC6.PC7
PA7~PA0 选同信号输入端，低电平有效 STBA 输入缓冲区满信号， IBFA 它是8255送往CPU的中断请求 信号，高电平有效。 INTRA I O
微机原理接口课件6(8255)
PA7PA7-PA0
INTEA PC6 PC7
B口
I/O /ACK /OBF D7D7-D0
INTEB
PB7PB7-PB0
PC1 PC2
I/O /ACK /OBF
D7D7-D0
&
PC3
&
INTRA
PC0
INTRB
/WR
PC4 PC5
I/0 /WR
8255A方式1 8255A方式1输出时序 方式
/WR D7-D0 /OBF /ACK INTR
tAK
tAD
6.3.6 、8255的编程应用 的编程应用
A口作为双向数据总线 口工作于方式2 口有5根线作为A A口工作于方式2时，C口有5根线作为A口 的握手线和中断请求线 工作场合：外设可是输入设备， 工作场合：外设可是输入设备，也可是 输出设备， 输出设备，但不会同时发生
8255A同CPU的连接 同 的连接
A口
CPU
+
& &
PA7PA7-PA0
PC3 PC2 PC7 PC6
I/O INTRA /OBFA /ACKA /STBA IBFA I/0
D7D7-D0
INTE 2 INTE 1
/WR /RD
PC4 PC5 PC2---- PC0
方式2 方式2的输入输出时序
WR OBF INTR ACK tST STB IBF 外部总线 PA7～PA0 RD tPH tSIB tPS tKD tRIB tWOB tAOB
二、方式1（选通的输入/输出方式） 方式1 选通的输入/输出方式）
1、输入、输出均要通过应答关系来完成。 、输入、输出均要通过应答关系来完成。 2、A、B端口作为数据口，C口部分引脚作为 端口作为数据口， 口部分引脚作为 、 、 端口作为数据口 握手线和中断请求线。 握手线和中断请求线。 3、 A、B中只有一个工作于方式 时，C口有 中只有一个工作于方式1时 口有3 、 、 中只有一个工作于方式 口有 根配合，其余作为I/O口使用。 口使用。 根配合，其余作为 口使用 A、B中均工作于方式 时，C口有 根配合， 中均工作于方式1时 口有6根配合 、 中均工作于方式 口有 根配合， 其余作为I/O口使用。 口使用。 其余作为 口使用 4、应用场合：中断方式控制的I/O方式，外 、应用场合：中断方式控制的 方式， 方式 设可以为8255A提供选通信号和应答信号。 提供选通信号和应答信号。 设可以为 提供选通信号和应答信号
8255工作方式接口编程
一．实验目的掌握8255工作方式的编程设计；8255与外部设备（压力和温度平台）进行连接的应用；二．实验器材教学实验系统一台，扁平插线若干条，PC机一台，压力和温度平台一个；三．实验内容和要求a)设计内容A、用温度和压力的平台，读入温度的值，并显示在发光二极管上。
并用加热器实现温度的调节和报警。
B、要求发光二极管上用BCD码显示出温度或压力的值，用一个按键来选择显示哪种数据。
b)设计要求A、要求发光二极管上用BCD码显示出温度或压力的值，用一个按键来选择显示哪种数据。
B、用一个双色二极管显示温度达到了最高的值，并将加热器关闭；C、另一个双色二极管亮显示温度达到了最低的值，打开加热器。
D、用一个双色灯指示加热器的状态。
E、用按键或开关设定最高温度值和最低温度值。
F加热器也可以手动控制，用开关控制其关闭和打开。
四．实验内容及其步骤利用实验仪上的模数转换器，将程序中的一组波形的数据转换为电压的变化曲线，用示波器测量模数转换器的输出端可以看见转换波形。
1．连接电路图•PA0-PA7 接到RL0-RL7 八列键的列值。
•PC0，PC1，PC2接到Y0 Y1 Y2 三行键的行码。
•PB0-PB7 接到DL1-DL8，显示数/模转换的数值。
•PC3接到DR1显示低温到。
•PC4接到DR2 显示高温到。
•PC5接到DR3 显示加热的状态。
2．8255的选通输入，输出方式图 1-1本系统中的8255芯片8255的数据线、地址线、读写控制线等分别与系统总线相连，其A、B、C三个端口以排针形式引出，本实验通过对 8255A方式控制字的设置(如图1-1)，设置为10010000，即PA为输入口，PB、PC为输出口。
对A、B、C端口地址的设置如图1-2；图1-23．8255接口的应用键盘扫描及显示接线图(图1-3)图1-3 注：圆圈处是要求接的连线图中用并行接口8255A作为微机与键盘间的接口，采用逐行扫描法识别键。
将键盘中的列与PA0—PA7相连，A口为输入；将行与C口的PC0—PC2相连，C口为输出口； PB0—PB7与发光管连接B口为输出。
8255A的工作方式概述
8255A的工作方式概述8255A有三种工作方式：方式0、方式1和方式2。
1．方式0方式0为基本的输入／输出方式，传送数据时不需要联络信号。
A口、B口和C口(或C高4位口及C低4位口)均可独立设置成方式0输入口或方式0输出口。
2．方式1方式l为选通输入／输出方式，即需要进行联络的输入／输出。
A组、B组的8位口(A口或B口)可被设置为方式1输入口或方式1输出口，而这时要用相应C口的3根线作联络线。
3．方式2方式2为双向传送。
该方式要使用C口的5根线作联络线。
由于C口只有8根线，因此只能有一组使用方式2确定为A组。
当A组被设置成方式2时，A口被设置成双向端口，即既可以输入数据，也可以输出数据，C口的5根线被指定为联络线。
4．方式1、2用到的联络信号当将8255A设置为方式1或方式2时，要使用C口中的一些线传输联络信号。
这些信号可归结为五种(方式1仅使用其中的三种)：(1)STB#选通，输入信号，由外设提供，低电平有效。
该信号将外设提供的数据送入端口的输入缓冲器。
(2)IBF输入缓冲器满，输出信号，高电平有效。
该信号有效表示来自外设的数据已经进入输入缓冲器，但CPU尚未取走，外设暂时不要送新的数据。
(3)OBF#输出缓冲器满，输出信号，低电平有效。
为低时表示CPU已把数据送到指定端口，该端口外围引线上的数据有效，外设可以利用了。
(4)ACK#来自外设的回答，输入信号。
为低时表示输出的数据已被外设接收，CPU可以输出下一个数据。
(5)INTR中断请求，送往CPU。
输入和输出都可以引起中断。
对于输入，外设的数据进入输入缓冲器后8255A产生INTR，请求CPU取走数据；对于输出，当外设利用完输出缓冲器中的数据之后会发出一个回答信号ACK#，8255A产生INTR，请求CPU输出下一个数据。
