基坑支护(钢板桩)质量验收记录
钢板桩检验批质量验收记录(最新版)
5.在含水地层范围内的排桩墙支护基坑，应有确实可靠的止水措施，确保基坑施工及邻近构筑物的安全
恒 智 天 成 广西建设工程质量安全监督总站监制
GB50202-2002 工程名称

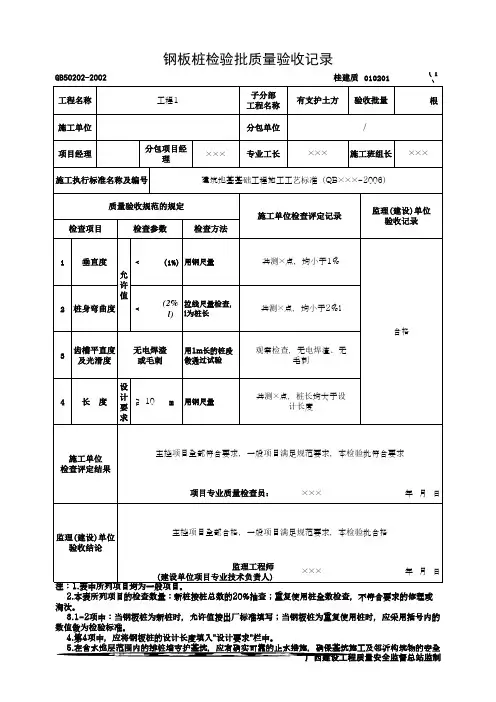

钢板桩检验批质量验收记录
桂建质 01020护土方 验收批量
根
施工单位
分包单位
/
项目经理
分包项目经 理
×××
专业工长
×××
施工班组长 ×××
施工执行标准名称及编号
建筑地基基础工程施工工艺标准（QB×××-2006）
质量验收规范的规定
检查项目
检查参数
检查方法
施工单位检查评定记录
监理(建设)单位 验收记录
1 垂直度
＜
允 许 值
2 桩身弯曲度 ＜
(1%) 用钢尺量
(2% 拉线尺量检查， l) l为桩长
共测×点，均小于1％ 共测×点，均小于2％l
3
齿槽平直度 及光滑度
无电焊渣 或毛刺
用1m长的桩段 做通过试验
设
4
长度
计 要
≥ 10
m 用钢尺量
求
观察检查，无电焊渣、无 毛刺
共测×点，桩长均大于设 计长度
合格
施工单位 检查评定结果
主控项目全部符合要求，一般项目满足规范要求，本检验批符合要求
项目专业质量检查员：
×××
年月日
监理(建设)单位 验收结论
主控项目全部合格，一般项目满足规范要求，本检验批合格
监理工程师 (建设单位项目专业技术负责人)
×××
年月日
注：1.表中所列项目均为一般项目。
2.本表所列项目的检查数量：新桩按桩总数的20%抽查；重复使用桩全数检查，不符合要求的修理或

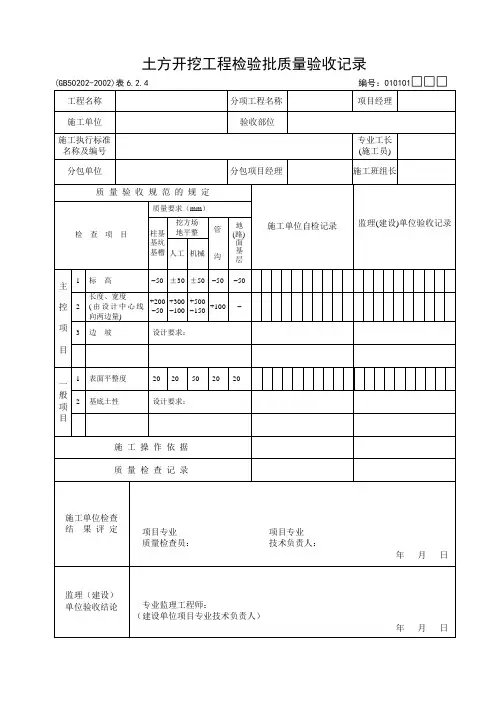

地基与基础分部检验批质量验收记录
(GB50202-2002)表6.2.4编号：010101□□□(GB50202-2002)表6.3.4编号：010102□□□排桩墙支护工程检验批质量验收记录（重复使用的钢板桩）(GB50202-2002)表7.2.2-1 编号：010201□□□（1）排桩墙支护工程检验批质量验收记录（混凝土板桩制作）(GB50202-2002)表7.2.2-2 编号：010201□□□（2）降水与排水检验批质量验收记录(GB50202-2002)表7.8.6编号：010202□□□地下连续墙检验批质量验收记录(地基基础工程) （GB50208-2002）表7.6.12编号：010203□□□锚杆及土钉墙支护工程检验批质量验收记录(GB50202-2002)表7.4.5编号：010204□□□水泥土桩墙支护工程检验批质量验收记录（GB50202-2002）表7.3.3编号：010205□□□沉井（箱）检验批质量验收记录（GB50202-2002）表7.7.10编号：010206□□□钢及混凝土支撑系统检验批质量验收记录(GB50202-2002)表7.5.6编号：010207□□□灰土地基检验批质量验收记录(GB50202-2002)表4.2.4 编号：010301□□□砂和砂石地基检验批质量验收记录(GB50202-2002)表4.3.4编号：010302□□□土工合成材料地基检验批质量验收记录(GB50202-2002)表4.4.4编号：010303□□□粉煤灰地基检验批质量验收记录(GB50202-2002)表4.5.4编号：010304□□□(GB50202-2002)表4.6.4编号：010305□□□(GB50202-2002)表4.9.4编号：010306□□□（GB50202-2002）表4.15.4编号：010307□□□预压地基和塑料排水带检验批质量验收记录(GB50202-2002)表4.8.4编号：010308□□□高压喷射注浆地基检验批质量验收记录(GB50202-2002)表4.10.4 编号：010309□□□土和灰土挤密桩复合地基检验批质量验收记录（GB50202-2002）表4.12.4编号：010310□□□注浆地基检验批质量验收记录(GB50202-2002)表4.7.4编号：010311□□□水泥粉煤灰碎石桩复合地基检验批质量验收记录（GB50202-2002）表4.13.4 编号：010312□□□夯实水泥土桩复合地基检验批质量验收记录（GB50202-2002）表4.14.4编号：010313□□□水泥土搅拌桩地基检验批质量验收记录（GB50202-2002）表4.11 编号：010314□□□锚杆静力压桩及静力压桩检验批质量验收记录(GB50202-2002)表5.2.5编号：010401先张法预应力管桩检验批质量验收记录(GB50202-2002)表5.3编号：010402□□□钢筋混凝土预制桩检验批质量验收记录(GB50202-2002)表5.4.5编号：010403□□□钢桩检验批质量验收记录（成品钢桩质量检验）(GB50202-2002)表5.5.4-1 编号：010404□□□（1）钢桩检验批质量验收记录（钢桩施工质量检验）(GB50202-2002)表5.5.4-2 编号：010404□□□（2）混凝土灌注桩钢筋笼检验批质量验收记录(GB50202-2002)表5.6.4-1编号：010405□□□(1)混凝土灌注桩检验批质量验收记录(GB50202-2002)表5.6.4-2编号：010405□□□(2)防水混凝土工程检验批质量验收记录（GB50208-2002）表4.1 编号：010501□□□水泥砂浆防水层工程检验批质量验收记录（GB50208-2002）表4.2 编号：010502□□□（GB50208-2002）表4.3 编号：010503□□□（GB50208-2002）表4.4 编号：010504□□□（GB50208-2002）表4.5 编号：010505□□□（GB50208-2002）表4.6 编号：010506□□□细部构造检验批质量验收记录（GB50208-2002）表4.7 编号：010507□□□锚喷支护检验批质量验收记录（GB50208-2002）表5.1 编号：010508□□□复合式衬砌检验批质量验收记录(GB50208-2002)表5.3 编号：010509□□□地下连续墙检验批质量验收记录(地下防水工程) （GB50208-2002）表5.2 编号：010510盾构法隧道检验批质量验收记录(GB50208-2002)表5.4 编号：010511□□□渗排水、盲沟排水检验批质量验收记录(GB50208-2002)表6.1 编号：010512□□□隧道、坑道排水检验批质量验收记录(GB50208-2002)表6.2 编号：010513□□□预注浆、后注浆检验批质量验收记录(GB50208-2002)表7.1 编号：010514□□□衬砌裂缝注浆检验批质量验收记录(GB50208-2002)表7.2 编号：010515□□□。
板桩围护墙(钢板桩)检验批质量验收记录
验收项目
设计要求或 规范规定
最小/实际 抽样数量
检查记录
1
桩长
不小于设计值
/
2
桩身弯曲度（mm）
≤2%L
/
主
允
控 项
3
许 偏
桩顶标高（mm）
±100
/
目
差
检查 结果
1允 许
偏 一2差
般 项
3
目
4
沉桩垂直度 轴线位置（mm） 齿槽平直度及光滑度 齿槽咬合程度
≤1/100
/
±100
/
无电焊渣或毛刷
/
紧密
市政基础设施工程
板桩围护墙（钢板桩）检验批质量验收记录
第
市政验·通-55
页，共
页
工程名称
单位工程名称
施工单位
分包单位
项目负责人
项目技术负责人
分部(子分部)工程名 称
验收部位/区段
市政验·通-55 板桩围护墙（钢板 桩）检验批质量验收记录
分项工程名称 检验批容量
施工及验收依据
《建筑地基基础工程施工质量验收标准》GB 50202
/
施工单位 检查结果
专业工长：
监理单位 验收结论
专业监理工程师：
注：L为钢板桩设计桩长（mm）。
项目专业质量检查员：
年月日 年月日

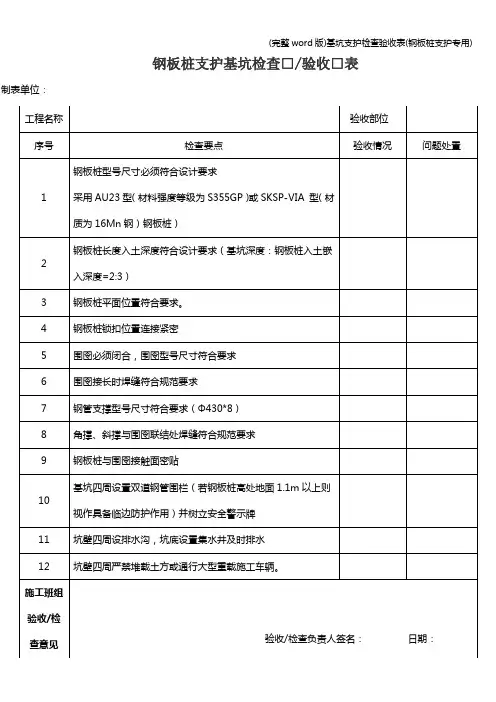

(完整word版)基坑支护检查验收表(钢板桩支护专用)
钢板桩支护基坑检查□/验收□表制表单位：：1、该表作为日常检查/验收表格，基坑钢板桩支护完毕联合验收合格，方能进入下一道工序施工。
2、具体检查标准见承台基坑开挖设计方案交底或验收表格背面钢板桩支护开挖简要介绍。
1.1.钢板桩支护开挖以下所述方案，适用于深度不超过5m的基坑。
对于深基坑（深度>5m），施工前应先编制好专项施工方案作为施工指导依据。
1.1.1.钢板桩材料采用AU23型（材料强度等级为S355GP）或SKSP-ⅥA 型（材质为16Mn钢）钢板桩。
1.1.2.围檩及支撑材料框架围囹为HW300×300型钢，直撑、角撑为Φ430*8钢管。
所用材料材质为A3钢。
1.1.3.排水系统设置基坑底部靠边位置，平行基坑边设置一条30×30cm的水沟, 排水方向由中间流向两端的集水井，再用水泵将集水井中的水抽至基坑外排放。
1.1.4.基坑形式示意图围囹框架支撑结构示意图支撑间距不大于6m，根据墩身预埋钢筋的位置自行调整。
3m～5m深基坑支护示意图钢板桩高出原地面50cm，基坑深度与钢板桩嵌固深度之比为2：3；围囹支撑设置在原地面标高处。
1.1.5.支护结构细部图1.1.5.1.牛腿钢板桩必须饱满。
1.1.5.2.围囹围囹长边两端支顶与短边型钢上。
相交连接处设2块1cm厚A3钢板。
1.1.5.3.支撑1.1.5.4.施工注意事项⑴若因钢板桩施工偏差（不在一条轴线上），导致围囹局部无法与钢板桩紧密贴紧，需在缝隙处垫楔形钢板。
⑵钢管支撑长度略短，无法顶到围囹时，需在缝隙处垫钢板。
⑶基坑开挖应遵循时空效应原理，根据地质条件采取相应的开挖方式，一般应“分层开挖、先撑后挖” 。
⑷基坑开挖至原地面以下1m时，安装框架围囹支撑（即安装围囹时的开挖深度，不能超过1m）。
重复使用钢板桩支护工程检验批质量验收记录
编号：表5.3.4
单位(子单位)
工程名称
分部（子分部）工程名称
分项工程名称
验收部位
施工单位
项目经理
施工执行标准
名称及编号
专业工长
（施工员）
分包单位
分包项目经理
类别
序号
检查项目
质量标准
单位
施工单位自检记录
监理（建设）单位
验收记录
主控项目
1
钢板桩质量
应符合设计要求和现行有关标准的规定
2
轴线位移
不大于钢板宽度
一般项目
1
桩垂直度
＜1%
2
桩身弯曲度
小于2/100桩长
3
齿槽平直度及光滑度
无电焊渣或毛刺
桩长度偏差
应不小于设计长度
5
桩顶标高偏差
±50
mm
6
停锤标准
应符合设计要求
施工单位
检查结果
班组长：项目专业质量检查员：
项目专业技术负责人：年月日
监理(建设)单位验收结论
专业监理工程师：
(建设单位项目专业技术负责人)年月日
排桩墙支护工程检验批质量验收记录表(重复使用钢板桩)
排桩墙支护工程检验批质量验收记录表 (重复使用钢板桩)GB50202-2002
(Ⅰ）
010201
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施Байду номын сангаас执行标准名称及编号
施工质量验收规范的规定
1
桩垂直度
＜1%
施工单位检查评定记录
监理(建设)单位验 收记录
2
桩身弯曲度
＜2%
3 齿槽平直度及光滑度
无电焊渣或毛刺
4
桩长度
不小于设计长度
一 般 项 目
专业工长（施工员）
施工单位检查评定结果
项目专业质量检查员：
监理(建设)单位验收结 论 专业监理工程师： (建设单位项目专业技术负责人):
施工班组长
年月日
年月日 郑州市工程质量监督站监制
(整理)基坑开挖分项工程检验批质量验收记录
基坑开挖分项工程检验批质量验收记录
基坑回填分项工程检验批质量验收记录
排水管道基础分项工程检验批质量验收记录
排水管接口连接分项工程检验批质量验收记录
排水管道铺设分项工程检验批质量验收记录
注：D为管径。
土方路基（路床）分项工程检验批质量验收记录
石灰土基层分项工程检验批质量验收记录
石灰粉煤灰碎石基层分项工程检验批质量验收记录
模板分项工程（现浇结构模板安装）检验批质量验收记录
模板分项工程（模板拆除）检验批质量验收记录
钢筋分项工程（钢筋连接、钢筋安装）检验批质量验收记录
钢筋分项工程（原材料、钢筋加工）检验批质量验收记录
混凝土分项工程（原材料、配合比设计）检验批质量验收记录
混凝土分项工程（混凝土施工）检验批质量验收记录
现浇结构分项工程（结构施工）检验批质量验收记录
检查井分项工程检验批质量验收记录
雨水支管及雨水口分项工程检验批质量验收记录
沥青混合料面层分项工程检验批质量验收记录
粘层、透层与封层分项工程检验批质量验收记录
砌体挡土墙分项工程检验批质量验收记录
路缘石安砌分项工程检验批质量验收记录
水泥混凝土面层分项工程检验批质量验收记录。
钢板桩验收标准及方法详解
钢板桩验收标准及方法详解钢板桩是一种常用于水土保持、地基处理和基础施工等工程中的结构材料。
它具有强度高、稳定性好、施工快捷等优点，被广泛应用于土木工程领域。
然而，在使用钢板桩时，确保其质量和验收标准的符合是非常重要的。
本文将详细介绍钢板桩的验收标准和方法，以帮助读者了解如何准确评估和验收钢板桩的质量。
一、钢板桩验收标准1. 外观质量：钢板桩表面应平整、无明显裂痕、气泡和明显划痕。
允许有小尺寸的凹坑和轻微凸起，但不得影响其使用和安装。
2. 尺寸和偏差：钢板桩的长度、宽度、厚度以及所允许的偏差应符合相关国家或地区的标准规定。
特别要注意检查板桩的焊接接头是否牢固，无裂纹和缺陷。
3. 物理性能：钢板桩应具备足够的强度和耐久性，以满足设计要求。
常见的物理性能测试包括抗拉强度、屈服强度、弯曲强度、冲击韧性等。
这些测试可以通过现场取样和实验室测试来进行。
4. 防腐蚀性能：钢板桩通常会在湿润环境中使用，因此其防腐蚀性能十分重要。
常用的防腐蚀措施包括喷涂防腐漆、热镀锌、涂覆防腐膜等。
在验收过程中，应仔细检查钢板桩的防腐层是否完整、无缺陷，并使用电阻率仪等工具进行测试。
5. 焊接质量：钢板桩的焊接质量对其整体性能具有重要影响。
在验收过程中，应检查焊缝的尺寸、焊缝的质量是否符合要求，同时还应检查是否有气孔、夹渣等缺陷。
二、钢板桩验收方法1. 环境检查：在进行钢板桩验收前，首先应对施工环境进行检查。
确保施工场地没有明显隐患，如可能会造成人身伤害或设备损坏的因素。
2. 实地勘测：钢板桩验收前应进行实地勘测，确认施工地点和施工图纸一致，并检查相关基础设施是否满足施工要求。
3. 验证厂家资质：选择具有相关资质和经验的厂家供应钢板桩，并仔细查看其资质证明文件，保证供货商的信誉和工程质量。
4. 抽样检验：通过抽样检验确定钢板桩的质量。
从批次中随机抽取样品，并按照相关标准进行物理性能测试、防腐蚀性能测试和焊接质量测试。
5. 质量记录：在验收过程中，应详细记录每个批次的钢板桩质量情况，包括批次号、供货商信息、验收结果等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年月日 年月日
工程名称
市政基础设施工程
基坑支护（钢板桩）质量验收记录
第
市政验·廊-6.1
页，共
页
单位工程名称
施工单位
分包单位
项目负责人
项目技术负责人
分部(子分部)工程名 称
验收部位/区段
施工及验收依据
分项工程名称
市政验·廊-6.1 基坑支护（钢 板桩）质量验收记录
检验批容量
《城市综合管廊工程施工及验收规范》DB 4401/T 3
验收项目
设计要求或 最小/实际 规范规定 抽样数量
检查记录
检查 结果
1
桩垂直度(%)
<1
/
允许偏差
2
桩身弯曲度
< 2%l
/
3 齿槽平直度及光滑度
无电焊渣或 毛刺
/
4 桩结果
专业工长：(签 名)
监理单位 验收结论
专业监理工程师：(签 名)
项目专业质量检查员：(签名)
