EMC整改步骤
_EMC_整改常见措施
_EMC_整改常见措施EMC整改常见措施EMC（Electromagnetic Compatibility，电磁兼容性）是指电子设备在特定的电磁环境中，能够正常工作而不对周围的电子设备或电磁环境产生不可接受的干扰。
为了确保产品符合EMC标准，需要采取一系列的整改措施。
下面是一些常见的EMC整改措施，以帮助您满足EMC要求。
1. 设计阶段的整改措施：- 电路设计：合理布局电路，减少电磁辐射和敏感度。
使用屏蔽和滤波器来降低电磁辐射和抑制干扰。
- 接地设计：确保良好的接地，减少接地回路的电阻和电感，提高抗干扰能力。
- 信号线布线：避免信号线与电源线、高功率线路等相交或平行布线，减少互相干扰。
- 散热设计：合理设计散热系统，减少电子设备过热引起的干扰。
- PCB设计：采用多层板设计，合理布局和连接，减少电磁辐射和敏感度。
- 地域选择：选择电磁环境较好的地域进行产品测试和生产。
2. 材料选择的整改措施：- 屏蔽材料：选择具有良好屏蔽性能的材料，如金属屏蔽罩、导电涂层等，减少电磁辐射和敏感度。
- 滤波器：选择合适的滤波器，用于抑制干扰信号和滤除噪声。
- 导电胶水：使用导电胶水固定电子元件，提高接地效果。
3. 测试和验证的整改措施：- 辐射测试：使用EMC测试设备对产品进行辐射测试，确保产品在规定的频率范围内的电磁辐射水平符合标准要求。
- 敏感度测试：使用EMC测试设备对产品进行敏感度测试，确保产品在规定的电磁环境下能正常工作。
- 抗干扰测试：使用EMC测试设备对产品进行抗干扰测试，确保产品能在干扰环境下正常工作。
- 标准符合性验证：对产品进行全面的标准符合性验证，确保产品满足EMC 标准要求。
4. 文档整改措施：- EMC测试报告：编写详细的EMC测试报告，包括测试方法、测试结果和结论，以便于后续的整改和验证。
- EMC设计指南：编写EMC设计指南，指导产品设计和开发人员在设计阶段遵循EMC要求。
总结：以上是一些常见的EMC整改措施，通过合理的电路设计、材料选择、测试和验证以及文档整改，可以提高产品的电磁兼容性，确保产品在电磁环境中的正常工作并减少对周围设备的干扰。
EMC整改方法范文
EMC整改方法范文一、识别问题首先，需要识别出存在的问题。
可以通过内部的自查、外部客户投诉、外部审核、现场检查等方式来发现问题。
同时也要识别出问题的具体内容和影响程度。
二、原因分析在识别问题后，需要进行原因分析以确定问题的根本原因。
可以使用5W1H法（What、When、Where、Who、Why、How）来系统性地分析问题。
通过找出问题产生的主要原因，有助于制定对策。
三、制定整改计划在了解问题原因后，需要制定整改计划。
整改计划应包括整改目标、整改措施、整改负责人、整改期限等内容。
整改目标要明确具体，措施要科学可行，负责人要明确责任，期限要合理。
四、实施整改在整改计划制定好后，需要进行整改工作。
整改过程是一个协同合作的过程，需要各个部门或责任人相互配合。
整改人员需要按照制定的措施进行实施，确保整改措施的有效性。
五、跟踪效果整改完成后，还需要对整改效果进行跟踪和评估。
通过对整改效果进行监控，可以判断整改是否取得了预期的效果。
如果整改效果不理想，需要及时采取补救措施，直到问题得到彻底解决。
六、持续改进整改工作不是一次性的，而是一个持续改进的过程。
需要建立一个良好的内部管理机制，定期对产品、过程和管理进行检查和自查，及时发现和解决问题，并通过不断改进来提高整体质量水平。
总之，EMC整改是一个系统性的过程，需要多个环节的紧密配合。
通过识别问题、原因分析、制定整改计划、实施整改和跟踪效果等步骤，可以有效地改进和修正不符合要求的产品、过程和管理，提高质量水平和客户满意度。

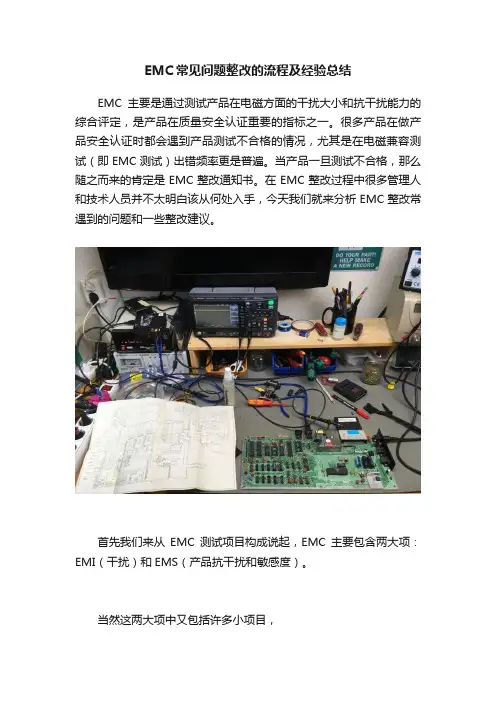

EMC常见问题整改的流程及经验总结
EMC常见问题整改的流程及经验总结EMC主要是通过测试产品在电磁方面的干扰大小和抗干扰能力的综合评定，是产品在质量安全认证重要的指标之一。
很多产品在做产品安全认证时都会遇到产品测试不合格的情况，尤其是在电磁兼容测试（即EMC测试）出错频率更是普遍。
当产品一旦测试不合格，那么随之而来的肯定是EMC整改通知书。
在EMC整改过程中很多管理人和技术人员并不太明白该从何处入手，今天我们就来分析EMC整改常遇到的问题和一些整改建议。
首先我们来从EMC测试项目构成说起，EMC主要包含两大项：EMI（干扰）和EMS（产品抗干扰和敏感度）。
当然这两大项中又包括许多小项目，EMI主要测试项：RE（产品辐射，发射）、CE（产品传导干扰）、Harmonic（谐波）、Ficker（闪烁）。
EMS主要测试项：ESD（产品静电）、EFT（瞬态脉冲干扰）、DIP（电压跌落）、CS（传导抗干扰）、RS（辐射抗干扰）、Surge （雷击）、PMS（磁场抗扰）。
通过这些测试项目我们不难看出EMC测试主要围绕产品的电磁干扰和敏感度两部分，如果一旦产品不符合安全认证标准需要EMC整改的时候我们可以通过降低其材料和零部件进行整改。
一、EMC整改意见1.1、在拿到整改意见书以后，需要提前定位好EMC整改计划。
没有定位好计划就去盲目的整改产品就像无头的苍蝇一样到处乱动，这样只会增加整改的成本。
2、定位手段，对于这里小编觉得主要可以分为两点。
第一：直觉判断，需要完全依托工程师的直觉和经验来进行判断。
第二：比较测试，根据测试仪器所提供的数据来进行分析问题。
二、EMC整改流程1、RE超标整改流程：2、电线电缆超标整改流程：3、信号电缆整改流程：4、屏蔽体泄漏整改流程：三、EMC整改的一些小建议1、电容的滤波作用即频率f越大，电容的阻抗Z越小。
当低频时，电容C由于阻抗Z比较大，有用信号可以顺利通过；当高频时，电容C由于阻抗Z已经很小了，相当于把高频噪声短路到GND上去了。

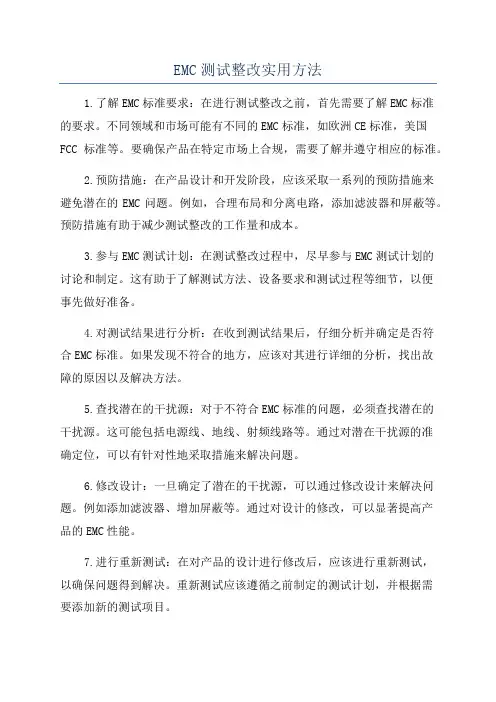

EMC测试整改实用方法
EMC测试整改实用方法1.了解EMC标准要求：在进行测试整改之前，首先需要了解EMC标准的要求。
不同领域和市场可能有不同的EMC标准，如欧洲CE标准，美国FCC标准等。
要确保产品在特定市场上合规，需要了解并遵守相应的标准。
2.预防措施：在产品设计和开发阶段，应该采取一系列的预防措施来避免潜在的EMC问题。
例如，合理布局和分离电路，添加滤波器和屏蔽等。
预防措施有助于减少测试整改的工作量和成本。
3.参与EMC测试计划：在测试整改过程中，尽早参与EMC测试计划的讨论和制定。
这有助于了解测试方法、设备要求和测试过程等细节，以便事先做好准备。
4.对测试结果进行分析：在收到测试结果后，仔细分析并确定是否符合EMC标准。
如果发现不符合的地方，应该对其进行详细的分析，找出故障的原因以及解决方法。
5.查找潜在的干扰源：对于不符合EMC标准的问题，必须查找潜在的干扰源。
这可能包括电源线、地线、射频线路等。
通过对潜在干扰源的准确定位，可以有针对性地采取措施来解决问题。
6.修改设计：一旦确定了潜在的干扰源，可以通过修改设计来解决问题。
例如添加滤波器、增加屏蔽等。
通过对设计的修改，可以显著提高产品的EMC性能。
7.进行重新测试：在对产品的设计进行修改后，应该进行重新测试，以确保问题得到解决。
重新测试应该遵循之前制定的测试计划，并根据需要添加新的测试项目。
8.文档整理和记录：在测试整改的过程中，应该及时整理和记录相关信息。
这些记录包括测试结果、分析报告、设计修改等。
这些记录有助于以后的参考和经验总结。
9.持续监测和改进：测试整改不仅仅是解决当前的问题，还需要进行持续的监测和改进。
随着技术的不断发展和市场的变化，EMC标准可能会有所更新。
因此，持续监测和改进是确保产品始终符合最新标准的关键。
总之，测试整改是确保产品符合EMC标准的重要步骤。
通过了解标准要求，采取预防措施，参与测试计划，分析测试结果，查找干扰源，修改设计，重新测试等方法，可以有效地进行测试整改工作，并确保产品在电磁环境中正常工作。
EMC整改六步走
EMC整改六步走电磁兼容性EMC（Electro Magnetic Compatibility）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
因此，EMC 包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。
各种运行的电子设备之间的干扰主要以电磁传导、电磁感应和电磁辐射三种方式彼此关联并相互影响，在一定的条件下会对运行的设备和人员造成干扰、影响和危害。
关于具体EMC领域的整改文章其实不少。
EMC 整改六步法如下：第一步查找确认辐射源，第二步滤波，第三步吸波，第四步接地，第五步屏蔽，第六步能量分散法。
具体思路如下图所示：第一步：查找确认辐射源的方法有排除法、频谱分析仪频点搜索法、元件固有频率分析法。
而排除法包含有拔线法、分区工作排除法、低电压小电流的人体触摸法，区域屏蔽排除法。
元件固有频率分析法是指对一些元件的固定频率及其倍频频率分析归类法，如晶振和DDR 等元件的工作频率都是固定的。
第二步：滤波一般分为电容滤波、RC 滤波和LC 滤波等；第三步：吸收电磁波方法有电路串联磁珠法、绕穿磁环法和贴吸波材料法。
使用吸收电磁波方法时要特别注意：辐射超标电磁波频率必须在所使用的吸波材料所吸收电磁波频率范围之内，否则造成吸波法会失效。
第四步：接地法一般分为单点接地法和多点接地法。
第五步：屏蔽法一般有加屏蔽罩屏蔽法、外壳屏蔽法和PCB 走线布局屏蔽法。
第六步：能量分散法是指一些被测物的控制软件可利用展频和跳频等技术对能量集中的频段进行展宽频率带宽和跳变频率实现分散频段能量，从而使附加在单点频率上的能量降低，也就是起到了单点频率辐射的电磁波强度降低的功效。
故此法对尖峰毛刺形波形的频率辐射超标会起到显著效果，对包络形波形频率辐射超标起不到明显作用。
这个EMC整改六步法比较适用于常见电子设备的整改。

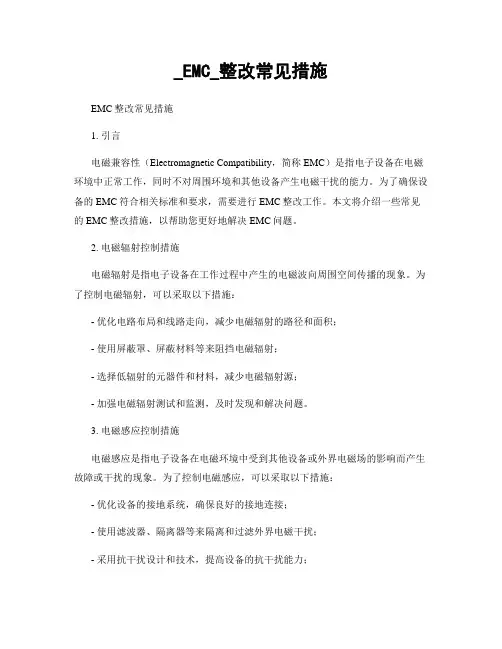

_EMC_整改常见措施
_EMC_整改常见措施EMC整改常见措施1. 引言电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备在电磁环境中正常工作，同时不对周围环境和其他设备产生电磁干扰的能力。
为了确保设备的EMC符合相关标准和要求，需要进行EMC整改工作。
本文将介绍一些常见的EMC整改措施，以帮助您更好地解决EMC问题。
2. 电磁辐射控制措施电磁辐射是指电子设备在工作过程中产生的电磁波向周围空间传播的现象。
为了控制电磁辐射，可以采取以下措施：- 优化电路布局和线路走向，减少电磁辐射的路径和面积；- 使用屏蔽罩、屏蔽材料等来阻挡电磁辐射；- 选择低辐射的元器件和材料，减少电磁辐射源；- 加强电磁辐射测试和监测，及时发现和解决问题。
3. 电磁感应控制措施电磁感应是指电子设备在电磁环境中受到其他设备或外界电磁场的影响而产生故障或干扰的现象。
为了控制电磁感应，可以采取以下措施：- 优化设备的接地系统，确保良好的接地连接；- 使用滤波器、隔离器等来隔离和过滤外界电磁干扰；- 采用抗干扰设计和技术，提高设备的抗干扰能力；- 加强电磁感应测试和监测，及时发现和解决问题。
4. 电磁耐受控制措施电磁耐受是指电子设备在电磁环境中能够正常工作而不受到干扰或损坏的能力。
为了提高电磁耐受能力，可以采取以下措施：- 优化设备的电路设计，提高抗干扰能力；- 使用抑制器、滤波器等来降低外界电磁干扰；- 采用屏蔽技术和屏蔽材料，减少外界电磁干扰；- 加强电磁耐受测试和监测，及时发现和解决问题。
5. EMC整改流程EMC整改是一个系统工程，需要按照一定的流程进行。
一般的EMC整改流程包括以下几个步骤：- 确定整改目标和要求，明确整改范围和内容；- 进行现场调查和测试，收集相关数据和信息；- 分析整改需求，制定整改方案和措施；- 实施整改措施，进行设备调整和改进；- 进行整改效果评估，验证整改效果是否符合要求；- 完善整改报告和相关文件，做好整改记录。
emc ce整改方法 -回复
emc ce整改方法-回复EMC CE整改方法一、引言在现代社会，电磁兼容（Electromagnetic Compatibility，简称EMC）是一个非常重要的技术问题。
随着科技的发展，电子设备和系统的应用越来越广泛，电磁干扰也变得越来越严重。
为了有效解决电磁兼容问题，减少电磁干扰，保证各种设备之间互不干扰，EMC CE整改方法应运而生。
二、EMC CE整改方法的基本原则1. 合规性测试：首先应对待测试的设备进行一系列的合规性测试，以确定其是否符合国家的电磁兼容标准。
2. 问题分析：在测试中，如果发现设备存在电磁兼容问题，需要对设备进行全面的问题分析，找出问题所在，以便有针对性地制定整改方案。
3. 优化设计：根据设备的问题分析结果，针对性地对设备的设计进行改进，提高设备的抗干扰能力和互不干扰能力。
4. 干扰控制：在设备的设计和制造过程中，采取适当的措施以控制干扰源的产生和传播，减小干扰源对其他设备的干扰。
5. 验证测试：在对设备进行整改后，需要进行一系列的验证测试，以确保设备在不同工作环境下的电磁兼容性。
三、EMC CE整改方法的具体步骤1. 设备测试与合规性评估首先，针对待整改设备，进行全面的电磁兼容测试。
测试内容包括电磁辐射测试和电磁抗扰度测试。
通过测试，确定设备是否符合国家的电磁兼容标准。
如果设备存在电磁兼容问题，进入下一步的问题分析阶段。
2. 问题分析与优化设计问题分析是整改的关键步骤，需要根据测试结果，找出设备存在的电磁兼容问题所在。
问题分析可以结合电磁场调查和实验数据分析，采用定性和定量相结合的方法，确定问题的根源和主要影响因素。
然后，根据问题分析结果，对设备进行优化设计，包括电路板布线的优化、电磁屏蔽措施的增加等。
优化设计的目的是提高设备的抗干扰能力和互不干扰能力，从而解决电磁兼容问题。
3. 干扰控制干扰控制是EMC整改的重要环节，其目的是控制干扰源的产生和传播，减小干扰源对其他设备的干扰。
emc整改方法
emc整改方法标题：《超实用的 EMC 整改方法，盘它就完事儿！》嗨，我的好伙伴们！今天来跟大家唠唠 EMC 整改这个事儿，这可是个技术活，但别担心，有我在，保准给你整得明明白白的！首先咱得搞清楚啥是 EMC 。
简单说，EMC 就是电磁兼容性，就是让咱的电子设备在电磁环境里能正常工作，还不干扰别人，也不受别人干扰。
就好比一群人在一个房间里说话，咱得保证自己能说清楚，也能听清别人说的，还不能吵到别人。
那 EMC 整改的第一步是啥呢？那就是诊断问题！这就像医生给病人看病，得先找出病根儿。
咱得用各种专业的设备，比如频谱分析仪啥的，来看看咱的设备到底哪儿出了电磁的毛病。
有时候啊，这问题就藏得很深，就像一个调皮的小孩躲猫猫，咱得费点心思把它找出来。
我跟你说，我之前碰到一个设备，那电磁干扰的曲线就跟过山车似的，上上下下，看得我头都大了。
但咱不能怕，得耐心分析，到底是电源线的问题，还是信号线的乱蹦跶。
找到问题所在之后，第二步就是对症下药啦！如果是电源线的干扰，那就给它加上滤波电容，这滤波电容就像是个保安，把那些捣乱的电磁信号给拦住。
要是信号线的问题，那就得考虑加屏蔽层，这屏蔽层就好比给信号线穿上了一层防护服，不让电磁乱跑。
比如说，有一次我处理一个电脑主板的 EMC 问题，发现是电源线的高频干扰太厉害。
我就给它加上了几个合适的滤波电容，嘿，你还别说，立马就老实了不少！还有啊，如果是接地不良导致的问题，那可就得好好整整接地了。
接地就像是给电磁找个家，让它们能安安稳稳的，别到处乱跑。
要确保接地的路径短而直接，别七拐八拐的，不然电磁信号在里面迷路了可就麻烦啦。
另外，布局和布线也很关键哦！这就好比盖房子，你得规划好每个房间的位置，电线啊、元件啊都得摆得合理。
元件之间的距离不能太近，不然它们会互相“吵架”的。
布线也要整齐有序，不能像一团乱麻，不然电磁信号在里面都得迷路。
我记得有一次，我看到一个电路板的布线，那简直就是“龙飞凤舞”，不整改能行？我花了好大的功夫重新规划布线，才让它变得规规矩矩的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMC整改步骤之一
■步骤一
将桌子转到待测（EUT）最大发射的位置﹐初步诊断可能的原因﹐并关掉EUT电源加以确认。
（说明）
由于EMI测试上﹐EUT必须转360度而天线由 1m到4m变化﹐其目的是要记录辐射最大的情况。
同样地﹐当我们发现无法通过测试时﹐首先我们先将天线位置移到噪声接收最大高度﹐然后将桌子转到最差角度﹐此时我们知道在EUT面对天线的这一面辐射最强﹐故可以初步推测可能的原因﹐如此处屏蔽不佳或靠近辐射源或有电线电缆经过等。
另外须注意的是要关掉EUT的电源﹐看噪声是否存在﹐以确定噪声确实是由EUT所产生。
曾见测试Monitor一直无法解决某一点的干扰﹐结果其噪声是由PC所造成而非Monitor的问题﹐亦有在OPEN SITE测试Monitor发现某几点无法通过﹐由测试接收仪器的声音判断应是Monitor产生﹐结果关掉电源发现噪声依然存在﹐所以关掉EUT电源的步骤是必须的﹐而且通常容易被忽略。
■EMC整改之二
将连接EUT的周边电缆逐一取下﹐看干扰的噪声是否降低或消失。
（说明）若取下某一电缆而干扰的频率减小或甚而消失﹐则可知此电缆已成为天线将机板内的噪声辐射出来。
事实上﹐仔细分析造成EMI的关键﹐我们可以用一个很简单的模式来表示。
任何EMI的Source必须要有天线的存在﹐才能产生辐射的情形﹐若仅单独存在噪声源而没有天线的条件﹐此辐射量是很小的﹐若将其连接到天线则由于天线效应便把能量辐射到空间。
所以EMI的对策除了针对噪声源（Source)做处理外﹐最重要的查破坏产生辐射的条件----天线。
以往我们最常看到谈EMI对策离不开屏蔽（Shielding),滤波（Filter),接地（Grounding)﹐对于接地往往一块电路板多已固定﹐而无法再做处理﹐因为这一部份在电路板布线（Layout)时就须仔细考虑﹐若板子已完成则此时可变动的空间就非常小﹐一般方式仅能找出噪声小的接地处用较粗的地线连接﹐减低共模（Common mode)噪声。
屏蔽所牵涉的材质与花费亦甚高﹐滤波的方式则是常可见Bead电感等﹐往往用了一大堆亦不甚见效﹐何以如此﹐许多时候是我们没有解决其辐射的天线效应。
一般而言﹐噪声的能量并不会因加一些对策组件便消失﹐也就是能量不减﹐我们所要做的工作是如何避免噪声辐射到空间（辐射测试）或由电源传出（传导测试）。
在此我们整理了产生辐射常见的几种情形供读者参考。
（1）机器外部连接之电缆成为辐射天线
由于机器本身外部所连接的电缆成为天线效应﹐将噪声辐射到空间﹐此时噪声的大小和电缆的长度有关﹐因电缆的天线效应相对于噪声半波长时共振情形会最大﹐也往往是造成EMI无法通过测试。
在解决这个问题前必须要做一些判断﹐否则很容易疏忽而浪费时间。
（a）噪声是由机器内部电路板或接地所产生
此情形为将电缆取下﹐或加一Core则噪声减低或消失。
此时必须做的一个步骤是将线靠近机器（不须直接连接）看噪声是否会存在﹐若噪声并没有升高﹐则可确实判定由机器内部产生﹐若将电缆靠近而干扰噪声马上升高﹐由此时请参考（b）的说明。
（b）噪声是由机器内部耦合到电缆线上﹐而使电缆成为辐射天线。
这一点是许多测试工程师容易忽略的。
此情形如（a）中所提到的﹐只要将一条电缆靠近﹐则可从频谱上看到噪声立刻升高﹐此表示噪声已不单纯是由线上所辐射出﹐而是机器本身的噪声能量相当大﹐一旦有天线靠近则立刻会耦合至天线而辐射出来。
在实际测试中﹐我们发现许多通讯产品有这类情形发生﹐此时若单纯用Core或Bead去处理﹐并不能真正的解决问题。
（2）机器内部的引线﹐连接线成为辐射天线
由于许多产品内部常有一些电线彼此连接工作厅﹐当这些线靠近噪声源很容易成为天线﹐将噪声辐射出去。
针对此点的判断﹐在200MHz以下之噪声﹐我们可以在线上加一Core 来判断噪声是否减低﹐而对于200MHz以上之高频噪声﹐我们可以将线的位置做前后左右的移动﹐看噪声是否会增大或减小。
（3）电路板上的布线成为辐射天线
由于走线太长或靠近噪声源而本身被耦合成为发射天线﹐此种情形当外部电缆都取下﹐而仅剩电路板时﹐在频谱仪上可看见噪声依然存在﹐此时可用探棒测量电路板噪声最强的地方﹐找到辐射的问题加以解决。
关于探测的工具及方法﹐将于后详细说明。
（4）电路板上的组件成为辐射来源
由于所使用的IC或CPU本身在运作时产生很大的辐射﹐使得EMI测试无法通过﹐这种情形往往在经过（1）﹑（2）﹑（3）的分析后噪声依然存在﹐通常解决的方法不外换一个类似的组件﹐看EMI特性是否会好一些。
另外就是电路板重新布线时﹐将其摆放于影响最小的位置﹐也就是附近没有I/O Port及连接线等经过﹐当然若情况允许﹐将整个组件用金属外壳包覆（Shielding)也是一种快速有效的方法。
由以上的分析介绍我们可以了解﹐造成电磁干扰辐射最关键的地方就是电线的问题﹐当有了适当的天线条件存在很容易就产生干扰﹐另外电源线往往亦是造成天线效应的主因﹐这是在许EMI对策中最容易疏忽的。
■步骤三
电源线无法移去﹐可在其上夹Core或水平垂直摆动﹐看噪声是否有减小或变化。
若产品有
电池设备则可取下电源线判断﹐如Notebook PC等。
（说明）
如前所述电源线往往是会成为辐射天线﹐尤其是Desktop PC类产品﹐往往300MHz以上的噪声会由空间耦合到电源线上﹐所以判断产品的电源线是否受到感染是必须的步骤。
由于噪声频带的影响﹐对200MHz
EMC整改之三
以下可用加Core的方式（可一次多加数个）判断﹐对于200MHz以上的噪声﹐由于此时Core 的作用不大﹐可将电源线水平摆放和垂直摆放﹐看干扰噪声是否有差别﹐若水平和垂直有很明显的差别﹐则可一边摆动电源线一边看频谱仪（Spectrum)上噪声之大小有否变化﹐如此便可知道电源线有否干扰。
至于若发现电源线会产生辐射时如何解决﹐一般皆不好处理﹐通常先想办法使机器内的噪声减小﹐以避免电源线的二次辐射﹐而使用Shielded线一般对辐射的影响并不大﹐故换一条不同长度的电源线﹐有时也会有很好的效果。
由这一点我们可知道﹐除了要使可册产生辐射噪声的组件远离I/O Port外﹐其也须尽量远离电源线及Switching power supply的板子﹐以免耦合到电源线上使得辐射及传导皆无法通过测试。
■步骤四
检查电缆接头端的接地螺丝是否旋紧及外端接地是否良好。
（说明）
依前三项方式大略找了一下问题后﹐我们必须再做一些检查﹐因为透过这些检查﹐也许不须做任何修改﹐便可通过EMI测试。
例如检查电缆端的螺丝是否锁紧﹐有时将松掉的螺丝上紧﹐可加强电缆线的屏蔽效果。
另外可检查看看机器外接的Connector的接地是否良好﹐若外壳为金属而有喷漆﹐则可考虑将Connector处的喷漆刮掉﹐使其接地效果较佳。
另外若使用Shielded的电缆线﹐必须检查接头端处外覆的金属纲是否和其铁盖密合﹐许多不佳的屏蔽线（RS232）多因线接头的外覆屏蔽金属纲未册和连接端的地密合﹐以致无法充份达到屏蔽的效果。
各种接头如Keyboard及Power supply常常由于接头的插头与机器上的插座间的密合度不好﹐影响了干扰噪声的辐射。
检查的方式可将接头拔掉看噪声是否减小﹐减小表示两种册可﹐一为线上本身辐射干扰﹐另一为接头间接触不好﹐此时插上接头﹐用手销微将接头端左右摇动﹐看噪声是否会减小或消失﹐若会减小可将Keyboard或Power supply的连接头﹐用铜箔胶带贴一圈﹐以增加其和机器接头的密合度﹐这一点也是实测上很容易被疏忽﹐而会误判机器的EMI为何每次测时好时坏﹐或花许多时间在其它的对策上面.
EMC 整改常用对策。
