实验报告（2013-2014 第二学期）课程：软件工程学号：班级：计科201201姓名：实验名称：结构化分析设计方法成绩：一、实验目的1．系统的功能描述、性能描述方法；2．握需求分析工具数据流图、数据字典等；掌握系统需求分析的步骤和方法；3．和学会使用一个结构化的软件分析和设计的软件工程工具：VISIO 2003 简体中文版；4．利用工具软件绘制：DFD，HIPO，PAD，流程图。
二、实验内容软件工程的基本思想是面对复杂的问题，让软件的开发按照工程的概念、原理、技术和方法模式来实施，有计划地按照要求分阶段实现。
针对大型项目开发，为了保证软件产品质量，提高软件开发效率，在进行详细设计、程序设计之前，必须先确定软件总体结构。
软件总体结构设计的方法主要有结构化设计、面向数据结构的设计和面向对象的设计，其中结构化设计方法是应用最广泛的一种，它是建立良好程序结构的方法，提出了衡量模块质量的标准是“高内聚、低耦合”。
另外，结构化设计（structured design，SD）方法是一种面向过程的设计方法或面向数据流的设计方法，它可以与结构化分析（structured analysis，SA）方法、结构化程序设计（structured programming）方法前后呼应，形成了统一、完整的系列化方法。
结构化设计方法以需求分析阶段获得的数据流图为基础，通过一系列映射，把数据流图变换为软件结构图。
三、实验步骤1．从程序中执行visio程序2．学习帮助中的入门教程本教程讲授关于 Microsoft Office Visio 环境：如何创建和共享图表，如何创建形状、模具和模板，如何建立一些常见图表类型。
在每一讲中：播放动画以观看所执行的步骤。
自行按照步骤指导来创建图表。
（1）开始创建图表。
（2）移动形状和调整形状的大小。
（3）添加文本。
（4）连接形状。
设置形状格式。
（5）保存和打印图表。
3．创建自己的流程图，例子如下：（1）画出图书预定系统DFD图。
软件工程实验指导
《实用软件工程方法》实验指导书廖美英编广东科学技术职业学院广州学院2010年9月目录第1章传统的结构化分析与设计 (3)实验1 分析系统业务流程和绘制系统业务流程图 (3)实验2 分析数据流和绘制数据流图 (7)实验3 总体设计和数据库设计 (11)第2章面向对象的分析与设计 (17)实验4 面向对象的分析与设计—用例图 (17)实验5 面向对象的分析与设计—类图 (21)实验6 面向对象的分析与设计—时序图 (26)实验7 面向对象的分析与设计—活动图 (31)实验8 面向对象的分析与设计—状态图和通信图 (34)实验9 面向对象的分析与设计—包图、组件图和部署图 (39)实验10 项目开发计划—Project软件的使用 (43)第1章:传统的结构化分析与设计实验1 分析系统业务流程和绘制系统业务流程图实验目的1、掌握结构化分析方法2、掌握业务流程分析方法和业务流程图的绘制实验内容：任务一绘制系统业务流程图系统流程图是描绘物理系统的传统工具。
是用图形符号以黑盒子形式描绘系统里面的每个部件（程序、文件、数据库、表格、人工过程等等）。
表达的是信息在系统各部件之间流动的情况，而不是对信息进行加工处理的控制过程。
试绘制工资管理系统的系统流程图，根据系统流程图的符号说明仔细理解下图含义：图1-1 工资管理系统系统流程图系统业务流程图的符号：图1-2 基本符号图1-3 系统符号操作步骤：1．运行Microsoft Office Visio 2007图1-4 运行Microsoft Office Visio 2007 2．选择流程图中的基本流程图模板图1-5 选中基本流程图模板3．用鼠标选拉图标进行绘图任务二分析系统业务流程和绘制系统业务流程图案例一：总务办公管理系统系统简介：某单位准备开发一个购买办公用品和设备的总务办公管理系统。
办公用品的购买申请由各科室提出，由负责总务工作的办公室统一收集。
其中，购买申请的金额低于500元（含500元）可以由总务办公室直接审批，而高于500元的购买申请由机构主管领导审批，批准的购买申请形成采购清单由采购员负责购买，同时应记录每次实际购买清单，进行入账。
软件工程实验(共五次)
软件工程课程实验指导书软件工程是随着计算机系统的发展而逐步形成的计算机科学领域中的一门新兴学科。
通过软件工程课程的学习，能够达到正确的安排软件的结构，合理组织、管理软件的生产的教学目的。
教学的实践环节是本课程的重要部分，通过实验例证理解掌握软件工程各阶段的任务和完成后的文档是什么及完成方法。
本课程实验环节安排10学时，主要完成需求分析、模块设计、数据库设计、详细设计和测试分析六个部分。
具体安排如下：课时分配：内容实验一实验二实验三实验四实验五课时 2 2 2 2 2实验一编写系统需求说明书一、实验题目对系统进行需求分析。
并编写系统需求分析说明书。
二、实验目的通过对选定系统进行系统分析和编写需求说明书，掌握系统需求分析的步骤和方法，明确需求说明书内容和格式。
通过对visio2003的熟悉应用，把系统的逻辑模型画出来。
三、预习1、系统的数据描述、功能描述方法；2、需求分析工具（业务流程图、数据流图、数据字典）；3、系统需求分析步骤和内容；四、实验设备与环境1、运行和使用visio2003；2、收集整理资料的资料室和虚拟用户或实际用户。
五、实验内容选定系统后，进行系统分析，然后按如下编写提示撰写需求说明书。
1、引言⑴编写目的说明编写软件需求说明的目的，指出预期的读者。
⑵背景说明说明待开发的软件系统的名称；本项目的任务提出者、开发者、用户及实现该软件的计算机中心或网络中心；该软件系统同其他系统或其他机构的基本的相互来往关系。
⑶定义列出本文件中用到的专门术语的定义和外文首字母组词的原词组。
⑷参考资料列出有关的参考资料及资料的来源。
2、任务概述⑴目标叙述该软件开发的意图、应用目标、作用范围以及其他应向读者说明的有关该软件开发的背景材料。
解释被开发软件与其他有关软件之间的关系。
如果本系统是一项独立的软件，而且全部内容自含，则说明这一点。
如果所定义的系统是一个更大的系统的组成部分，则应说明本系统与该系统中其他各组成部分的关系，用方框图来说明该系统的组成和本系统同其他各个部分的联系和接口。
软件工程实验报告-十个实验（银行系统）
软件⼯程实验报告-⼗个实验（银⾏系统）软件⼯程实验报告班级：****学号：**********姓名：***实验⼀软件需求分析实验项⽬名称：软件需求分析实验⽬的：1) 根据所选定题⽬进⾏需求分析⼯作；2) 通过实例掌握结构化数据流分析技术；3) 进⾏业务需求分析、⽤户需求、功能需求、⾮功能需求分析；4) 写出需求规格说明书（含数据流图）。
实验内容：⽤结构化数据流分析技术进⾏软件系统需求分析，得出系统得数据流图和数据字典。
实验步骤：1) 到相关单位进⾏需求分析。
2) 综合利⽤Internet ⽹和相关书籍整理并完善需求分析。
3) 画出系统数据流图（分清系统是事务型还是加⼯型）。
4) 得出系统数据字典。
1．软件系统需求描述：(从功能，性能上进⾏描述)（1）功能需求：银⾏系统系统所要完成的主要功能有两⽅⾯：①填写存款单或取款单交给业务员键⼊系统，如果是存款，系统记录存款⼈姓名、住址、存款类型、存款⽇期、利率等信息，完成后由系统打印存款单给储户。
②如果是取款，业务员把取款⾦额输⼊系统并要求储户输⼊密码以确认⾝份，核对密码正确⽆误后系统计算利息并印出利息清单给储户。
（2）性能需求：为了满⾜储户的要求，系统必须要有⾼的运作速度，储户填写的表单输⼊到系统，系统必须能快速及时作出响应，迅速处理各项数据、信息，显⽰出所有必需信息并打印出各项清单，所以要求很⾼的信息量速度和⼤的主存容量；由于要存贮⼤量的数据和信息，也要有⾜够⼤的磁盘容量；另外，银⾏计算机储蓄系统必须有可靠的安全措施，以保证储户的存储安全。
2．软件系统数据流图（由加⼯、数据流、⽂件、源点和终点四种元素组成）：1) 顶层数据流打印存单打印清单2) 1层数据流图3) 2层数据流图3．软件系统数据字典：1) 数据流条⽬(1)数据流名：存单(反馈信息)说明：银⾏系统给⽤户每次存款打印的存款资料表单数据流来源：银⾏计算机储蓄系统数据流去向：⽤户数据流组成：存单=存款⼈+存款银⾏+业务员编号+存款⾦额+存款⽇期+⼿续费+帐户余额业务员编号=“01”..“99”存款⽇期=年+⽉+⽇位置：输出到打印机数据量流通量：暂不统计（2）数据流名：取款单说明：记录⽤户每次取款的资料和情况数据流来源：⽤户数据流去向：银⾏计算机储蓄系统数据流组成：取款单=取款⼈+取款银⾏+业务员编号+取款⾦额+取款⽇期业务员编号=“01”..“99”取款⽇期=年+⽉+⽇数据量流通量：暂不统计（3）数据流名：利息清单（或账单）说明：当⽤户取款时，银⾏内库要把利息清单（或账单）给银⾏计算机储蓄系统处理，再把利息清单（或账单）交于⽤户数据流来源：书库数据流去向：事务处理数据流组成：取款信息=取款⼈+取款银⾏+受理业务员+取款⾦额+取款⽇期+⼿续费+帐户余额业务员编号=“01”..“99”取款⽇期=年+⽉+⽇位置：输出到打印机数据量流通量：暂不统计2) 加⼯条⽬a)加⼯名：银⾏计算机储蓄系统加⼯编号：0层简要描述：对⽤户存取款进⾏管理和处理输⼊数据流：存款单、取款单输出数据流：存单、利息清单（或账单）加⼯逻辑：若存取款信息正确且密码正确⽆误则存取款成功，否则提⽰重写或重填。
软件工程实验报告
实验一：基于UML的用例模型试验实验目的：1、掌握使用visio绘制用例模型2、掌握Ration Rose绘制用例模型的方法实验内容：1、使用vise绘制用例模型2、使用Ration Rose绘制用例模型的方法实验步骤：1、使用Visio绘制用例模型（1）启动Visio中的UML模型绘制开始时需要新建一个文件存放用例模型，首先选择“开始” 一“程序” -Microsoft office visio 2003选项进入Visio启动页面，在“类别”选项区域中才、选择“软件”项：然后在“模板”选项区域中选择UML模型图，即可打开制作UML模型的全部对彖图集，Vise提供了关于制作UML模型所需要的全部图表，支持开发人员进行面向对彖的分析和设计工作。
（2）保存UML模型通过选择菜单File…Save选项或者单机工具栏的Save按钮，来保存系统模型，保存的文件类型是-VSdo(3)新建立用例图(4)建立用例中的角色(5)建立用例(6)建立角色与用例、用例与角色之间的联系(7)建立活动图2、使用Rational Rose绘制用例模型（1）Rational Rose 的启动：选择"开始"---"程序” ---Rational Software---Rational Rose Enterprise Edetion选项，弹出对话框。
这个对话框用来设置本次启动的初始动作，分为New （新建模型）Existing （打开现有模型）和Recent （最近打开模型）三个标签。
（2）新建用例图在Browser窗I I内的树形列表中选中UseCase包并右击，在弹出的快捷菜单中选择New一UseCase Diagram选项。
此时出现New Diagram用例图名称并允许修改，将NewDiagrain更名为“医疗器材管理系统用例图”双击Biowgram窗I I内树形列表中的“医疗器材管理系统用例图”，在Diagram窗I I中出现“Use CaseDiagiain： Use CaseView/医疗器材管理系统用例图”，可以在该窗1 1中绘制用例图。
软件工程实验报告

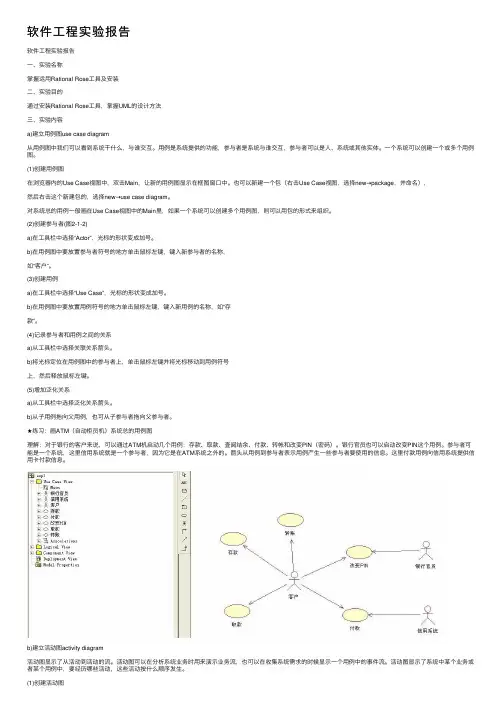

软件⼯程实验报告软件⼯程实验报告⼀、实验名称掌握运⽤Rational Rose⼯具及安装⼆、实验⽬的通过安装Rational Rose⼯具，掌握UML的设计⽅法三、实验内容a)建⽴⽤例图use case diagram从⽤例图中我们可以看到系统⼲什么，与谁交互。
⽤例是系统提供的功能，参与者是系统与谁交互，参与者可以是⼈、系统或其他实体。
⼀个系统可以创建⼀个或多个⽤例图。
(1)创建⽤例图在浏览器内的Use Case视图中，双击Main，让新的⽤例图显⽰在框图窗⼝中。
也可以新建⼀个包（右击Use Case视图，选择new→package，并命名），然后右击这个新建包的，选择new→use case diagram。
对系统总的⽤例⼀般画在Use Case视图中的Main⾥，如果⼀个系统可以创建多个⽤例图，则可以⽤包的形式来组织。
(2)创建参与者(图2-1-2)a)在⼯具栏中选择“Actor”，光标的形状变成加号。
b)在⽤例图中要放置参与者符号的地⽅单击⿏标左键，键⼊新参与者的名称，如“客户”。
(3)创建⽤例a)在⼯具栏中选择“Use Case”，光标的形状变成加号。
b)在⽤例图中要放置⽤例符号的地⽅单击⿏标左键，键⼊新⽤例的名称，如“存款”。
(4)记录参与者和⽤例之间的关系a)从⼯具栏中选择关联关系箭头。
b)将光标定位在⽤例图中的参与者上，单击⿏标左键并将光标移动到⽤例符号上，然后释放⿏标左键。
(5)增加泛化关系a)从⼯具栏中选择泛化关系箭头。
b)从⼦⽤例拖向⽗⽤例，也可从⼦参与者拖向⽗参与者。
★练习：画ATM（⾃动柜员机）系统总的⽤例图理解：对于银⾏的客户来说，可以通过ATM机启动⼏个⽤例：存款、取款、查阅结余、付款、转帐和改变PIN（密码）。
银⾏官员也可以启动改变PIN这个⽤例。
参与者可能是⼀个系统，这⾥信⽤系统就是⼀个参与者，因为它是在ATM系统之外的。
箭头从⽤例到参与者表⽰⽤例产⽣⼀些参与者要使⽤的信息。
软件工程实验报告
连接图形元素.
③使用“数据流”连接线将“接口”、“进程”和“数据存储”等形状互相连接起来。
逻辑连接：将数据流起点、终点拖拽到进程或接口中央位置,进程或接口被红色框包围时松开鼠标，这时可看到数据流符号相应端点为红色方框。拖动进程或接口，可看到流据流的端点随着进程或接口的移动而移动.
教师批阅：分数/等级:
评语：
教师签名(手写）：
批阅日期：年月日
第三次实验实验项目名称：数据库设计-ER图
时间：年月日
实验环境及原理说明：
（一）实验环境
1.硬件环境P4以上的个人计算机环境,要求内存不少于512MB,硬盘不小于20G.。
2.软件环境操作系统：Windows XP
3。数据库: Sql Server 2000以上 或 Access 2003以上
1.静态模型图
①将类、对象形状拖到绘图页上，代表要在类静态结构图或概念模型中包
含的类或对象.
②双击每个形状，打开其“UML属性”对话框，可以在其中添加特性、操作和其他属性。
③右击每个类或对象形状，单击“形状显示选项"，选择要在形状上显示的属性以及要隐藏的形状部分(如特性、操作和模板参数)
④使用“关联”、“链接"、“依赖关系"、“泛化"或“复合”形状，指示类和对象之间的关系.
第一次实验实验项目名称：熟悉Visio
时间：年月日
实验环境及原理说明：
（一）实验环境
1.硬件环境P4以上的个人计算机环境，要求内存不少于512MB，硬盘不小于20G.。
2。软件环境操作系统：Windows XP
3。数据库： Sql Server 2000以上 或 Access 2003以上
软件工程实验报告总结
4
4
4
等边三角形
条件2“真”条件3“真”
4
3
4
5
直角三角形
条件3“假”
条件4“真”
5
2
4
5
一般三角形
条件4“假”
（3）条件覆盖
对于第一个判断：条件0<a<200取真为T1,取假为F1；
条件0<b<200取真为T2,取假为F2；
条件0<c<200取真为T3,取假为F3；
对于第二个判断：条件a<b+c取真为T4,取假为F4；
总结 ：经过一学期的软工实验，深刻感到其重要性的同时也学到了不少的东西 ，将对我在今后的软件开发过程中起极大的作用。
篇二
实验一软件工程标准化文档
一、实验目的
1．了解国家标准GB/T8567-2006
2．熟悉软件产品开发文件的基本内容
二、实验内容
1.搜索和下载国家标准GB/T8567-2006。
2.通过阅读国家标准GB/T8567-2006，将以下文字填写完整：
软件工程实验报告总结（3篇）
经过这学期软件工程实验的学习，深深感到用户需求对软件的重要性。成功的软件产品是建立在成功的需求基础之上的，而高质量的需求来源于用户与开发人员之间有效的沟通与合作。当用户有一个问题可以用计算机系统来解决，而开发人员开始帮助用户解决这个问题，沟通就开始了。
需求获取可能是最困难、最关键、最易出错及最需要沟通交流的活动。对需求的获取往往有错误的认识：用户知道需求是什么，我们所要做的就是和他们交谈从他们那里得到需求，只要问用户系统的目标特征，什么是要完成的，什么样的系统能适合商业需要就可以了，但是实际上需求获取并不是想象的这样简单，这条沟通之路布满了荆棘。首先需求获取要定义问题范围，系统的边界往往是很难明确的，用户不了解技术实现的细节，这样造成了系统目标的混淆。
