HGS-40钢筋直螺纹滚丝机使用、维修说课材料

钢筋直螺纹剥肋滚丝机

A．简介

钢筋剥肋滚轧直螺纹连接技术，是建筑工程一种新型的钢筋连接工艺技术。其原理是将待连接钢筋端部的纵肋和横肋用切削方法剥去一部分，然后滚轧出螺纹，最后现场直接用连接套筒连接，从而完成钢筋连接的工艺过程。

钢筋直螺纹剥肋滚丝机是完成钢筋直螺纹丝头加工，实现钢筋直螺纹连接工艺的关键设备。

它主要由夹紧机构、剥肋滚丝机构、进给机构、冷却循环机构、电路控制机构等部分组成。

钢筋直螺纹剥肋滚丝机示意图

1.夹紧机构是利用正反螺纹丝杆采用自动定心方式带动钳口滑动完成。

夹紧钳部分示意图

2.进给机构

进给部分示意图

3.机头(剥肋滚丝头)结构

机头示意图

1.剥肋刀

2.剥肋刀体(剥肋爪)

3.剥肋小弹簧

4.剥肋刀盘(十字盘)

5.剥肋盘(调刀盘)

6.剥肋导套(滑套)

7.剥肋定位盘(紧固盘)

8.剥肋刀盘底(前定位盘)

9.定位螺钉（平头或内陆角）10.滚刀套11.垫圈(2组) 12.滚丝轮13. 偏心轴(滚刀轴) 14.滚刀轴座(后定位盘) 15.小齿轮(3件/套) 16.内齿圈17.调整齿轮(方头齿轮) 18.圆螺母19.轴座20.油封21. 油封座

自动开合机构示意图

B．特点

1.本设备使用方便，采用自动开合机构，钢筋一次装夹30秒即可完成剥肋和滚

丝两个加工工序。操作简单，加工效率高。

2.加工范围广，用一个剥肋盘、三套滚丝轮（随机配用75°牙形角滚丝轮）即

可完成φ16---φ40mm的Ⅱ，Ⅲ级钢筋丝头加工，最大螺纹长度可达80mm。

3.采用“模具化”冷轧工艺加工，牙形饱满、直径规范、标准，一致性好，无

虚假螺纹。

4.滚丝完成后自动回车，机器复位后自动停机。电器系统设计合理，不容易出

现故障。

5.与搭接焊比较，由于不破坏钢筋母材底径，螺纹采用冷轧工艺，使连接丝头

强度高于母材强度，达到TGJ107-2003 的Ⅰ级接头性能要求，连接可靠。（做抗拉强度试验时，钢筋永久变形而接头完好）。

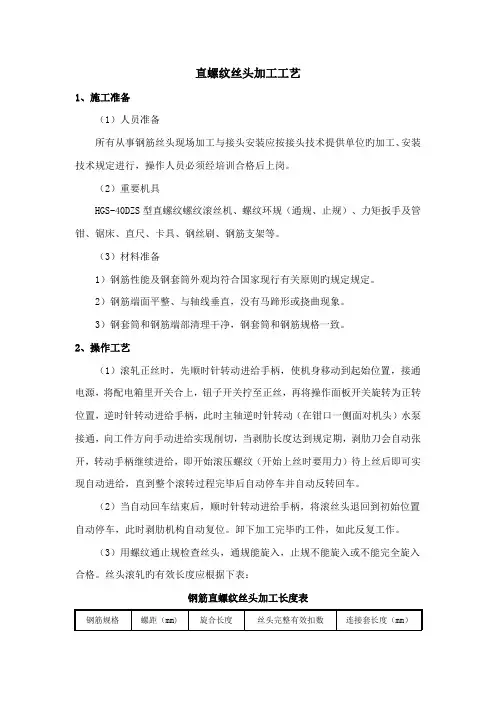

C．使用

1.准备

1)将机器安置平稳，主轴中心处于水平位置。

2)按动正转开关，机头旋转（从钳口端看，机头逆时针旋转为正转方向）。

3)减速器加入适量润滑油（油位在油标管的中上位置）。

4)水箱加入水溶性冷却液（乳化液3L，清水15L左右），将冷却液倒入集

水盘流入水箱。

5)滑杠与钳口丝杆、进给齿轮与齿条、各轴承等滑动、转动部分处加注润

滑脂。

2.空载试车

1)接通电源，打开设备电源总开关，检查冷却水泵是否正常工作，机头是

否有充足冷却液流出。

2)检查开关盒内的各控制按钮是否正确灵活的控制主电机。

3)扳动进给手柄，检查进给是否灵活，无阻滞现象。

4)检查各行程开关、延时继电器、自动开合机构是否灵活可靠。

5)扳动夹紧钳手柄，检查滑动件是否灵活，能否有效夹紧钢筋。

注：开关盒内的控制按钮绿色为正转按钮，黑色为反转按钮，红色为停止按钮。

3.钢筋加工前的调试

（本机出厂前调试剥肋和滚丝是以φ25钢筋为标准）

1)剥肋直径和长度的调试

需用如右图的对刀棒

对刀棒有钢印标记，其数字为

待加工钢筋规格，其小直径端

是调试滚丝轮开口，大直径端

调试拨肋刀开口。

对刀棒

○A．剥肋直径调试

剥肋直径调试示意图

a)取与钢筋规格适应的对刀棒，并插入机头中心。

b)确定剥肋刀已被剥肋盘收紧，处于起始位置（平头定位螺钉在滑槽的最右端）。

c)拧松剥肋盘上的4个M8×30内六角螺钉（不用取出），用调刀小棒转动剥肋盘，使剥肋刀适度夹紧对刀棒的大直径端。

d)对角拧紧剥肋盘上的4个螺钉，取出对刀棒。

○B．剥肋长度的调试

a)试剥一根钢筋，测量其剥肋长度。

b)根据试剥长度和要求长度（根据现场连接套筒的实际长度来确定，

表1为参考尺寸）的差值调整剥肋行程挡块的位置（松开剥肋行程挡块下面的两个内六角螺钉即可调整）。

剥肋要求长度= 实际长度÷2 +（2~5mm）

表1

单位钢筋规格φ16 φ18 φ20 φ22 φ25 φ28 φ32 φ36 φ40 剥肋长度（+2）25 27.5 30 32.5 35 37.5 45 50 52.5

c)固定剥肋行程挡块，要求轴承端面不能与剥肋盘产生碰擦现象。2）滚丝直径和长度的调试

○A．滚丝直径的调试

a)确定滚丝轮型号与待加工钢筋规格相适应，其关系见表2。

表2

滚丝轮型号与待加工钢筋规格关系

单位mm 滚丝轮型号1# 2# 3#

钢筋规格φ16~φ22 φ25~φ32 φ36~φ40

滚丝轮外径φ78.2 φ69.4 φ59

滚丝轮螺距 2.5 3.0 3.5

①依次拆去剥肋刀盘，平头定位螺丝，剥肋导套，剥肋刀盘底，滚

刀套

（拧紧剥肋刀体上的内六角螺钉，以便取出剥肋刀盘时剥肋刀体不滑出）。

②取出滚丝轮与垫圈。

③.重新装入第1组垫圈，按照机头转动的方向，垫圈的厚度应越来

越厚。

正丝螺纹的垫圈的安装示意图

④.装入与钢筋规格相适应的滚丝轮（见表2），注意滚丝轮的方向应

一致。

⑤加入第2组垫圈，最厚配最薄（其厚度与同一偏心轴的第1组垫圈相加为12mm）

⑥依次装入滚刀套等①步骤拆去的零件（注意拧松剥肋刀体上的内六角螺钉）。

c)拧松轴座上的5只锁紧螺钉，使内齿圈可自由转动。

d)将与待加工钢筋相适应的对刀棒小直径端插入三个滚丝轮的中心开口位置，转动调整齿轮，通过内齿圈，小齿轮，偏心轴转动，使三个滚丝轮适度夹紧对刀棒，拧紧5只锁紧螺钉，抽出对刀棒。

滚丝直径调试示意图

○B剥肋与滚丝直径的开口调整关系（见表3）

表3

剥肋直径开口调整滚丝直径

开口调整

产生的现象

过大过大牙形饱满，但无法旋入连接套筒

过大合适或过小无法滚丝或乱牙，掉牙

合适过大牙形不饱满(螺纹过浅)

合适合适牙形饱满，与连接套筒正确配合

合适过小无法滚丝或乱牙，掉牙

过小过大牙形不饱满，无法旋入连接套筒

过小合适牙形不饱满，能旋入连接套筒

过小过小牙形饱满，能旋入连接套筒，但与丝头配合过松○C．滚丝长度的调试
