实验二 数据采集与处理

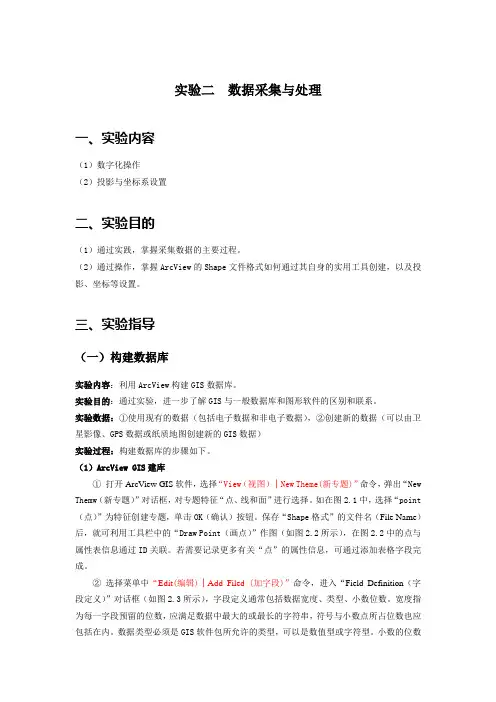

实验二数据采集与处理一、实验内容（1）数字化操作（2）投影与坐标系设置二、实验目的（1）通过实践，掌握采集数据的主要过程。
（2）通过操作，掌握ArcView的Shape文件格式如何通过其自身的实用工具创建，以及投影、坐标等设置。
三、实验指导（一）构建数据库实验内容：利用ArcView构建GIS数据库。
实验目的：通过实验，进一步了解GIS与一般数据库和图形软件的区别和联系。
实验数据：①使用现有的数据（包括电子数据和非电子数据），②创建新的数据（可以由卫星影像、GPS数据或纸质地图创建新的GIS数据）实验过程：构建数据库的步骤如下。
（1）ArcView GIS建库①打开ArcView GIS软件，选择“View（视图）│New Theme(新专题)”命令，弹出“New Themw（新专题）”对话框，对专题特征“点、线和面”进行选择。
如在图2.1中，选择“point （点）”为特征创建专题，单击OK（确认）按钮。
保存“Shape格式”的文件名（File Name）后，就可利用工具栏中的“Draw Point（画点）”作图（如图2.2所示），在图2.2中的点与属性表信息通过ID关联。
若需要记录更多有关“点”的属性信息，可通过添加表格字段完成。
②选择菜单中“Edit(编辑)│Add Filed (加字段)”命令，进入“Field Definition（字段定义）”对话框（如图2.3所示），字段定义通常包括数据宽度、类型、小数位数。
宽度指为每一字段预留的位数，应满足数据中最大的或最长的字符串，符号与小数点所占位数也应包括在内。
数据类型必须是GIS软件包所允许的类型，可以是数值型或字符型。
小数的位数是实数数据类型定义的一部分。
图2.1 选择特征创建专题图2.2 点与属性表关联示意图2.3 Field Definition（字段定义）对话框提示1：属性数据输入主要有键盘输入或从其他数据库系统导入属性数据（多数GIS软件包可以从数据库服务器，如Oracle/Access/Sybase/Informix导入dBASE和ASCⅡ文件）。
