机柜使用说明书1.概述本机柜为19英寸标准计算机机柜，主要用于网络、监控、计算机等领域，具有所有机柜的一般通用性尺寸规格：2000mm（不含轮脚）X 1100mm(深度)X 600mm（宽度）内部有效高度：42U颜色：黑色砂纹。
2.使用环境条件(1).工作电压：AC 220V～380V(2).工作温度：-5℃～+40℃(3).存储温度：-25℃～+55℃(4).相对湿度：5%～80%（5).机柜有效放置空间距离：≥2M（6）.机房散热条件：内装空调（7）.机房内部防雷、防静电装置：机房需内装接地及防雷电设施（8）.消防报警及灭火系统：机房需安装因出现电路起火的报警装置及灭火设备机房内所有使用环境需要配备相应的检测设备：如温度计，湿度计等，若机柜存放于没有机房的环境工作，则需要房间具有空气流通条件形成对流，必要时可以在机柜内部配装风机散热。
3.系统的主要功能和主要指标(1).机柜的主要功能是将所有设备集成在机柜内部，便于安装调试、维护和管理，使机柜成了设备运行的载体，从而达到高效、安全的工作效果。
(2).LCD显示屏，便于集成显示用户需要的技术参数。
（3）.相关指标：安全防护等级：IP45ESD:机柜内部前后门均接地脚轮载重：≥600KG机柜静态载重：≥1000KGGB/T 19520.1-2007 GB/T 19520．1-2007 电子设备机械结构 482．6 mm(19 in)系列机械结构尺寸第1部分：面板和机架GB/T 19520．2-2007 电子设备机械结构 482．6 mm(19 in)系列机械结构尺寸第2部分：机柜和机架结构的格距《公差标准》（GB1804-2000/GBT1184-1996）《喷涂质量标准》（GB/T5237.5-2000）4.产品特点及说明(1).机柜前门采用铝型材和弧形造型设计，使机柜整体具有较新颖和线条美感，前后门均为通风网孔，增加美感同时满足设计运行的散热要求，其外形有如下特点。
电控柜操作说明书
燃气（油）相变炉电控柜使用说明书《用户使用手册》SurConduct如有疑问请与相变炉制造商联系制造商：宁夏三新真空锅炉制造有限公司地址：宁夏银川高新区六号路三新技术中心大楼 邮编：750002联系电话：************前言温馨提示：尊敬的用户您好!本控制柜采用的电脑控制器是吸收消化国内外先进控制技术，采用新一代高速微型单片机控制，适应燃气（油）相变炉的工作特性，专为燃气（油）相变炉设计开发的全自动控制器，具有系统稳定可靠、自动化程度高、状态显示直观、操作简便等特点。
控制系统是设备运行的神经中枢，正确操作控制系统，对确保相变炉安全高效运行发挥着十分重要的作用。
务必请用户在使用本控制器前，仔细阅读说明书，并严格遵照说明书的要求使用控制器，供货方不承担因违反本说明书的要求所导致的后果。
本控制器作为相变炉的重要组成部分，务必请用户在使用本控制器前，仔细阅读《相变炉安装使用说明书》"重要提示"，其"特别声明"的全部条款适合于本控制器。
本控制器为精密电子设备，特别提示用户注意如下事项：1. 本控制器在运输、存放、移动过程中，要轻拿轻放，防水、防晒、防潮，以免造成损坏；2. 本控制器内没有用户可自行维修的部件，若出现故障请与供货方联系，用户不得擅自打开保护罩，以防电击或人为损坏；3. 本控制器输入输出端子接线必须严格按产品出厂接线端子图和控制板接口图进行，否则将无法正常工作，甚至会导致设备损毁或人身伤害；4. 本控制器自发货之日起一年内，如因质量问题而发生损坏或不能正常使用时，本公司负责维修或更换。
到货验收及安装（一）开箱检查1.依据装箱清单清点备品、备件是否齐全；2.确认控制器包装完好、无受潮迹象；3.确认电气元件无机械损伤；4.检查各个接线端子无松动；5.依据供货方提供的接线图核实接线正确。
(二) 控制系统安装1.安装准备根据图纸、安装要求，备好穿线管、安装工具及型号规格符合要求的电线电缆。

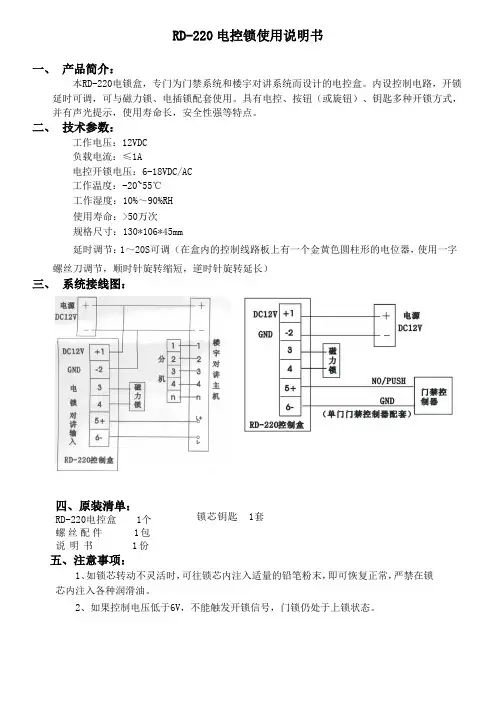

RD-220电控锁使用说明书
RD-220电控锁使用说明书
一、产品简介：
本RD-220电锁盒，专门为门禁系统和楼宇对讲系统而设计的电控盒。
内设控制电路，开锁延时可调，可与磁力锁、电插锁配套使用。
具有电控、按钮（或旋钮）、钥匙多种开锁方式，并有声光提示，使用寿命长，安全性强等特点。
二、技术参数：
工作电压：12VDC
负载电流：≤1A
电控开锁电压：6-18VDC/AC
工作温度：-20~55℃
工作湿度：10%～90%RH
使用寿命：>50万次
规格尺寸：130*106*45mm
延时调节：1～20S可调（在盒内的控制线路板上有一个金黄色圆柱形的电位器，使用一字螺丝刀调节，顺时针旋转缩短，逆时针旋转延长）
三、系统接线图：
四、原装清单：
锁芯钥匙 1套
RD-220电控盒 1个
螺丝配件1包
说明书1份
五、注意事项：
1、如锁芯转动不灵活时，可往锁芯内注入适量的铅笔粉末，即可恢复正常，严禁在锁
芯内注入各种润滑油。
2、如果控制电压低于6V，不能触发开锁信号，门锁仍处于上锁状态。

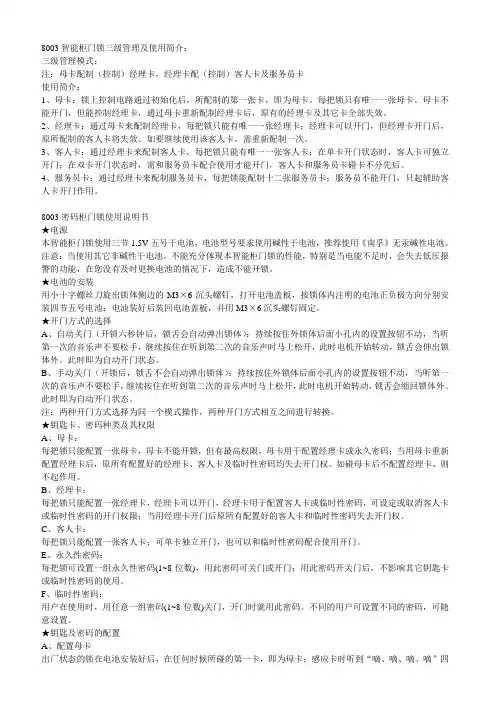

8003智能柜门锁三级管理及使用简介
8003智能柜门锁三级管理及使用简介：三级管理模式：注：母卡配制（控制）经理卡，经理卡配（控制）客人卡及服务员卡使用简介：1、母卡：锁上控制电路通过初始化后，所配制的第一张卡，即为母卡。
每把锁只有唯一一张母卡。
母卡不能开门，但能控制经理卡，通过母卡重新配制经理卡后，原有的经理卡及其它卡全部失效。
2、经理卡：通过母卡来配制经理卡，每把锁只能有唯一一张经理卡；经理卡可以开门，但经理卡开门后，原所配制的客人卡将失效。
如要继续使用该客人卡，需重新配制一次。
3、客人卡：通过经理卡来配制客人卡，每把锁只能有唯一一张客人卡；在单卡开门状态时，客人卡可独立开门；在双卡开门状态时，需和服务员卡配合使用才能开门，客人卡和服务员卡碰卡不分先后。
4、服务员卡：通过经理卡来配制服务员卡，每把锁能配制十二张服务员卡；服务员不能开门，只起辅助客人卡开门作用。
8003密码柜门锁使用说明书★电源本智能柜门锁使用三节1.5V五号干电池，电池型号要求使用碱性干电池，推荐使用《南孚》无汞碱性电池。
注意：当使用其它非碱性干电池，不能充分体现本智能柜门锁的性能，特别是当电能不足时，会失去低压报警的功能，在您没有及时更换电池的情况下，造成不能开锁。
★电池的安装用小十字螺丝刀旋出锁体侧边的M3×6沉头螺钉，打开电池盖板，按锁体内注明的电池正负极方向分别安装四节五号电池；电池装好后装回电池盖板，并用M3×6沉头螺钉固定。
★开门方式的选择A、自动关门（开锁六秒钟后，锁舌会自动弹出锁体）：持续按住外锁体后面小孔内的设置按钮不动，当听第一次的音乐声不要松手，继续按住在听到第二次的音乐声时马上松开，此时电机开始转动，锁舌会伸出锁体外。
此时即为自动开门状态。
B、手动关门（开锁后，锁舌不会自动弹出锁体）：持续按住外锁体后面小孔内的设置按钮不动，当听第一次的音乐声不要松手，继续按住在听到第二次的音乐声时马上松开，此时电机开始转动，锁舌会缩回锁体外。
电子衣柜锁通用使用说明老版本2
电子衣柜锁通用使用说明第一部分工作模式设置1-1. 工作模式说明：四种工作模式：单卡开门、双卡开门、单卡方式+碰卡开门碰卡关门、双卡方式+碰卡开门碰卡关门。
单卡开门：每一张配入锁内的卡都可以直接开锁（锁舌缩进），锁舌缩进后约5秒，锁舌自动弹出。
双卡开门：宾客卡+服务员卡2张卡同时使用可以开锁（锁舌缩进），锁舌缩进后约5秒，锁舌自动弹出。
单卡开门+碰卡开门碰卡关门（2010年9月1日之后的TM锁、2010年10月1日之后的RF锁都增加了这个功能）：每一张配入锁内的卡都可以直接开锁（锁舌缩进），再碰任意一张合法卡锁舌伸出。
双卡开门+碰卡开门碰卡关门（2010年9月1日之后的TM锁、2010年10月1日之后的RF锁都增加了这个功能）：宾客卡+服务员卡2张卡同时使用可以开锁（锁舌缩进），再碰宾客卡或任意一张服务员卡锁舌伸出。
1-2. 设置前准备工作：1. 给锁上电（安装3节5号碱性电池）；2. 找到后锁体标注有SETUP的小圆孔（圆孔内可以看到复位按键）1-3. 设置方式：单卡开门：按下后锁体SETUP孔内的按键并保持按下的状态：听到一声响松开按键，锁被设置为常规单卡方式的状态，同时清除了锁内的所有卡信息；双卡开门：按下后锁体SETUP孔内的按键并保持按下的状态（约3秒）：听到连续的二声响松开按键，锁被设置为常规双卡开门的状态，同时清除了锁内的所有卡信息；单卡开门+碰卡开门碰卡关门（TM锁专用）：按下后锁体SETUP孔内的按键并保持按下的状态（约5秒）：听到连续的三声响松开按键，锁被设置为单卡碰卡开门碰卡关门的状态，同时清除了锁内的所有卡信息；双卡开门+碰卡开门碰卡关门（TM锁专用）：按下后锁体SETUP孔内的按键并保持按下的状态（约7秒）：听到连续的四声响松开按键，锁被设置为双卡碰卡开门碰卡关门的状态，同时清除了锁内的所有卡信息。
第二部分配卡2-1. 单卡开门、单卡开门+碰卡开门碰卡关门工作模式下的配卡流程：出厂状态下（出厂时锁内卡信息为空），配卡流程示意图如下（碰卡顺序必须严格遵照下述流程图的说明）：A、2张管理卡的作用都是相同的，这里是为了方便描述而划分为1号和2号。
(仅供参考)SMR-K9000系列开关柜智能操控装置说明书
SMR-K9000系列开关柜智能操控装置说明书V3.0目录一、产品概述 (1)二、技术指标 (1)三、模拟显示部分 (2)四、外形尺寸、开屏尺寸及后端子 (4)五、显示与设置说明 (6)六、产品选型表 (9)七、运输与贮存 (9)八、保修期限及订货说明 (10)不会由于人为的误操作给您或您的单位带来不必要的损失。
如果您认为说明书中所述内容有任何不清楚或不妥之处，请您与我公司技术服务部取得联系，我们将竭诚为您服务。
如由于用户违规操作或以非正常方式使用本产品所造成的损失，本公司将不承担责任。
在此，感谢您选用斯麦尔公司的产品。
一、产品概述SMR-K9000开关柜操控装置功能强大，使用于3～35kV户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。
具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。
并且具有RS485通讯接口和MODBUS通讯协议，能够使开关柜进一步智能化、网络化、数字化，方便广大用户使用与操作。
二、技术指标工作温度：－20℃～＋65℃工作湿度：≤95％RH介质强度：≥AC2000V绝缘性能：≥100MΩ抗电磁干扰性能：符合IEC255－22的标准规定工作电压：AC85～265V/DC100～300V动态闪烁频率：1次/秒湿度测量范围：20％～99％RH温度测量范围：－20℃～＋80℃湿度测量精度：±3.0％RH温度测量精度：±1℃响应时间：≤2秒人体接近感应时间：≤3秒人体接近语音提示时间：0～29秒开关量输入端子和LED数码显示关联关系：动态配置通讯方式：RS485接口、MODBUS通讯协议通讯波特率：1200bps、2400bps、4800bps、9600bps可选数据格式：8个数据位、1个终止位、无奇偶校验三、模拟显示部分01断路器合指示02断路器分指示03(1)、03(2)工作位置指示04(1)、04(2)试验位置指示05接地开关合指示06接地开关分指示07储能指示08液晶显示界面09加热指示10降温之势11操作键盘12储能旋钮13远方/就地转换开关14分/合闸转换开关15报警指示16带电显示及闭锁1.断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光；2.手车位置显示无源触点输入。
电控机柜锁使用手册
电控机柜锁使用手册第一部分：介绍1.1 引言电控机柜锁是一种智能化的锁具，它可以实现对机柜进行远程管理和控制。
本文档旨在提供详细的使用指南，以帮助用户正确地安装和使用电控机柜锁。
1.2 产品概述电控机柜锁是一种基于电子技术和网络通信技术的新型锁具。
它具有防护等级高、安全可靠、便捷管理等特点，广泛应用于数据中心、通信机房、金融机构等场所。
1.3 目标读者本使用手册适用于电控机柜锁的用户、安装和维护人员。
第二部分：安装说明2.1 前期准备在安装电控机柜锁之前，请确保已经拥有以下工具和材料：- 电控机柜锁及其配件- 螺丝刀和螺丝批- 打孔工具（如电钻）- 网络线2.2 安装步骤1. 确定机柜上安装电控机柜锁的位置。
2. 使用打孔工具在机柜门上打相应的孔位。
3. 将电控机柜锁安装在机柜门上，使用螺丝刀和螺丝批固定住。
4. 连接电控机柜锁和网络线，确保网络线连接稳固。
5. 按照电控机柜锁的说明书进行相应的配置和设置。
第三部分：使用说明3.1 开锁操作1. 使用权限合法的用户，在电控机柜锁上输入相应的开锁密码。
2. 按下确认键，电控机柜锁将验证密码的正确性。
3. 如果密码正确，电控机柜锁会解锁机柜门并发出解锁提示音。
4. 打开机柜门进行相应的操作。
5. 关闭机柜门后，按下确认键锁上机柜门。
3.2 远程管理1. 连接电控机柜锁所在网络的计算机。
2. 打开相应的电控机柜锁管理软件。
3. 输入相应的用户名和密码登录到管理软件。
4. 通过管理软件可以对电控机柜锁进行设置和管理，例如修改密码、添加或删除用户、查看开锁记录等。
3.3 密码修改1. 使用权限合法的用户，在电控机柜锁上输入当前密码。
2. 进入密码修改界面，输入新密码并确认。
3. 电控机柜锁会提示密码修改成功。
第四部分：常见问题解答4.1 无法开锁- 确认输入的密码是否正确。
- 检查电控机柜锁和网络线的连接是否正常。
- 确认电源是否正常供电。
4.2 远程管理无法连接- 确认计算机网络连接是否正常。
电控机柜锁使用手册
电控机柜锁使用手册1. 引言电控机柜锁是一种用于保护机柜内重要设备和数据安全的安全装置。
本手册将介绍电控机柜锁的安装、设置和使用方法，以确保您正确地使用该设备。
2. 安装步骤2.1 准备工作：确保机柜内没有任何电源连接，并关掉主电源开关。
2.2 安装位置选择：根据实际需求选择一个合适的位置，确保机柜锁能够牢固地固定在机柜上。
2.3 固定机柜锁：使用螺丝将机柜锁牢固地安装在机柜门上。
2.4 连接电源：将机柜锁与电源适配器连接好，并将适配器插入电源插座。
3. 设置密码3.1 准备进入设置模式：按下锁上的设置按键，直到听到一声滴声。
3.2 输入主密码：按下正确的数字按键，输入预设的主密码（注意：具体密码由用户自行设置）。
3.3 进入设置模式：听到两声滴声后，表示进入设置模式。
3.4 设置新密码：按下数字按键，并根据提示输入新的密码（注意：密码长度一般为6位或8位）。
3.5 确认新密码：再次输入新密码，以确认设置无误。
3.6 完成设置：听到一声滴声后，表示密码设置成功。
4. 打开机柜门4.1 输入密码：按下机柜锁上的数字按键，输入正确的密码。
4.2 确认密码：按下确认按键，以确认输入的密码。
4.3 打开机柜门：在听到一声滴声后，轻推机柜门即可打开。
4.4 关闭机柜门：关上机柜门后，稍等片刻，机柜锁将会自动上锁。
5. 解除机柜锁5.1 输入密码：按下机柜锁上的数字按键，输入正确的密码。
5.2 确认密码：按下确认按键，以确认输入的密码。
5.3 解除锁定：听到两声滴声后，机柜锁将会自动解除锁定状态。
5.4 完成操作：等待一段时间后，机柜门将自动解除锁定并打开。
6. 注意事项6.1 请妥善保管密码，不要将密码告知他人，以免引发安全问题。
6.2 定期更换密码，以增加机柜安全性。
6.3 如遇到机柜锁无法正常工作的情况，请检查电源连接是否正常，并联系售后服务中心。
6.4 请勿在潮湿或高温的环境中使用机柜锁，以免影响其性能和寿命。
