电力系统短路电流计算程序的改进

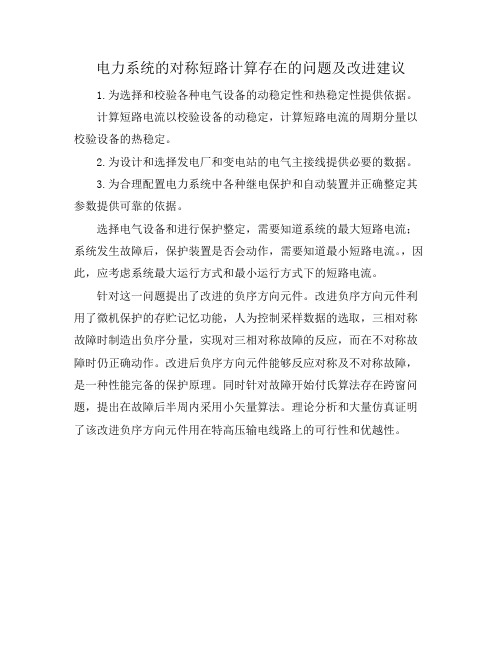

电力系统的对称短路计算存在的问题及改进建议
电力系统的对称短路计算存在的问题及改进建议
1.为选择和校验各种电气设备的动稳定性和热稳定性提供依据。
计算短路电流以校验设备的动稳定，计算短路电流的周期分量以校验设备的热稳定。
2.为设计和选择发电厂和变电站的电气主接线提供必要的数据。
3.为合理配置电力系统中各种继电保护和自动装置并正确整定其参数提供可靠的依据。
选择电气设备和进行保护整定，需要知道系统的最大短路电流；系统发生故障后，保护装置是否会动作，需要知道最小短路电流。
，因此，应考虑系统最大运行方式和最小运行方式下的短路电流。
针对这一问题提出了改进的负序方向元件。
改进负序方向元件利用了微机保护的存贮记忆功能，人为控制采样数据的选取，三相对称故障时制造出负序分量，实现对三相对称故障的反应，而在不对称故障时仍正确动作。
改进后负序方向元件能够反应对称及不对称故障，是一种性能完备的保护原理。
同时针对故障开始付氏算法存在跨窗问题，提出在故障后半周内采用小矢量算法。
理论分析和大量仿真证明了该改进负序方向元件用在特高压输电线路上的可行性和优越性。
电力系统稳态分析中的短路电流计算方法
电力系统稳态分析中的短路电流计算方法电力系统的稳态分析是确保电力系统稳定运行的重要任务之一。
其中，短路电流计算是电力系统稳态分析的核心内容之一。
短路电流是指在电力系统中出现故障时，电流途径变得有限，导致电流异常增大的现象。
1. 短路电流的定义和影响因素短路电流是指在电力系统中发生故障时，通过短路路径的电流。
它的计算对电力系统的设备选择、保护装置的设置和设备的运行具有重要意义。
短路电流的大小受到以下几个主要因素的影响：- 系统电压：电压越高，短路电流越大。
- 故障点位置：故障点越靠近电源侧，短路电流越大。
- 系统阻抗：系统的电抗和阻抗越小，短路电流越大。
- 发电机容量：发电机容量越大，短路电流越大。
2. 短路电流计算方法短路电流的计算方法主要包括以下两种常用方法：对称分量法和潮流法。
(1) 对称分量法：对称分量法基于对称分量的概念，将三相电流分解为正序、负序和零序三个对称分量。
其中，正序分量代表正常运行的三相电流，负序分量代表系统的不平衡现象，而零序分量代表系统的故障短路电流。
通过计算零序分量即可得到短路电流。
对于对称分量法的计算过程，需要先求得正序电压和正序电流，再根据正序电流和负序电流的关系，求得负序电流。
最后，通过负序电流和零序电流的关系，计算得到零序电流，即故障短路电流。
(2) 潮流法：潮流法是基于电力系统的潮流计算理论，通过建立系统的节点支路矩阵和节点电流潮流方程组，求解得到短路电流。
潮流法相对复杂，但更为准确，适用于复杂的电力系统。
潮流法计算短路电流的步骤包括：a. 建立节点支路矩阵，确定节点间的电压关系；b. 建立节点电流潮流方程组，包括潮流平衡方程和支路电流方程；c. 求解潮流方程组得到节点电压和支路电流；d. 根据支路电流计算短路电流。
3. 短路电流计算的应用和意义短路电流的计算结果对电力系统的设备选型、保护装置的设置和运行具有重要意义。
以下是短路电流计算结果的一些应用和意义：- 设备选型：短路电流计算可以确定设备在故障短路电流下的能力，从而指导设备选型。
电力系统的短路电流计算与分析
电力系统的短路电流计算与分析电力系统是现代社会不可或缺的基础设施之一，它为各个行业的正常运行提供了可靠的电能供应。
然而，在电力系统运行过程中，由于各种原因可能引发短路故障，给系统运行和设备正常工作带来了威胁。
因此，短路电流的计算与分析对于电力系统的稳定与安全运行至关重要。
一、短路电流的定义与影响短路电流是指在电力系统的特定位置，由于电路中出现故障或故障接地等情况，导致电流迅速增大至极大值的电流。
短路电流的大小和特性直接影响了电力系统的运行状态和设备的安全性能。
对电力系统而言，短路电流的主要影响可以总结为以下几个方面：1. 设备热损失：短路电流的大幅增加会导致设备内部的电流和电压的剧烈变化，从而产生大量的热损失。
过高的热损失将严重影响设备的正常工作和寿命。
2. 保护装置的动作：为了防止短路电流对设备的损坏，电力系统中配备了各种保护装置，如断路器、熔断器等。
短路电流的大小对保护装置的选择和动作时间都有着重要的影响。
3. 稳定性问题：电力系统中的发电机和负荷之间存在一定的阻抗，电网的稳定性取决于这些阻抗的相互作用。
短路电流会导致阻抗变化，从而影响电网的稳定性。
二、短路电流计算方法短路电流的计算是电力系统设计和运行中的重要任务之一。
根据电力系统的规模和性质的不同，有多种方法可以用于短路电流的计算。
下面介绍几种常用的计算方法：1. 对称分量法：对称分量法是一种常用的简化计算短路电流的方法，它基于对称分量的分析。
通过将电力系统转化为对称分量，可以简化短路电流的计算过程，提高计算的准确性。
2. 等值电路法：等值电路法是一种基于电路理论的计算短路电流的方法。
通过将电力系统转化为等效的简化电路，可以采用传统的电路分析方法计算短路电流。
3. 数值仿真法：数值仿真法是一种基于计算机模拟的方法，通过对电力系统进行数值计算和仿真，得到系统中各位置的短路电流。
数值仿真法准确性高，适用于复杂的电力系统计算。
三、短路电流分析与应用在进行短路电流计算后，还需要对计算结果进行分析和应用。
电力系统中的短路电流计算方法优化研究
电力系统中的短路电流计算方法优化研究随着电力系统规模的不断扩大和电力负荷的增加，安全可靠地运行电力系统成为一项重要的任务。
短路电流计算是电力系统设计和运行中的关键问题之一。
本文将探讨电力系统中的短路电流计算方法，并针对其进行优化研究。
电力系统中的短路电流是指系统中发生故障时的电流变化情况。
短路电流计算是为了确定系统中故障点处的电流值，以评估系统设备的电气性能和判断设备的故障保护装置是否配置合理。
目前，常见的短路电流计算方法包括解析法、数值法和仿真法。
解析法是指通过解析电路拓扑和元件参数，利用基本电路理论计算短路电流。
数值法是指利用数值计算方法，在计算机上模拟电力系统并求解短路电流。
仿真法是指通过电力系统仿真软件，对系统进行模拟计算，得到短路电流结果。
在优化短路电流计算方法时，可以考虑以下几个方面的问题。
首先，应考虑计算的准确性。
电力系统中的短路电流与系统的拓扑结构、元件参数等相关，因此，在计算过程中应准确地模拟系统的实际运行情况，并考虑各种因素的影响。
其次，计算的效率也是一个重要的问题。
随着电力系统规模的不断增大，计算的复杂性也随之增加。
因此，需要优化计算方法，减少计算的时间和资源消耗。
另外，计算的可靠性也值得关注。
电力系统的短路电流计算对于系统的安全运行至关重要。
因此，在优化研究中，需要保证计算结果的可靠性，避免出现误判和漏算等问题。
针对以上问题，可以采取一些优化措施。
首先，可以考虑引入新的计算方法和算法。
比如，可以利用机器学习和人工智能等技术，基于大量的电力系统数据和历史记录，建立更精确的短路电流计算模型，并通过优化算法进行计算。
这样可以提高计算的准确性和效率。
其次，可以考虑优化计算软件的设计。
通过合理的软件架构和算法设计，可以提高计算的效率和可靠性。
此外，还可以开发并利用并行计算和分布式计算等技术，提升计算的速度和扩展性。
此外，还可以考虑优化计算过程中的输入数据和参数。
通过合理选择系统的拓扑结构、元件参数和运行条件等，可以减小计算复杂度，提高计算的效率和准确性。

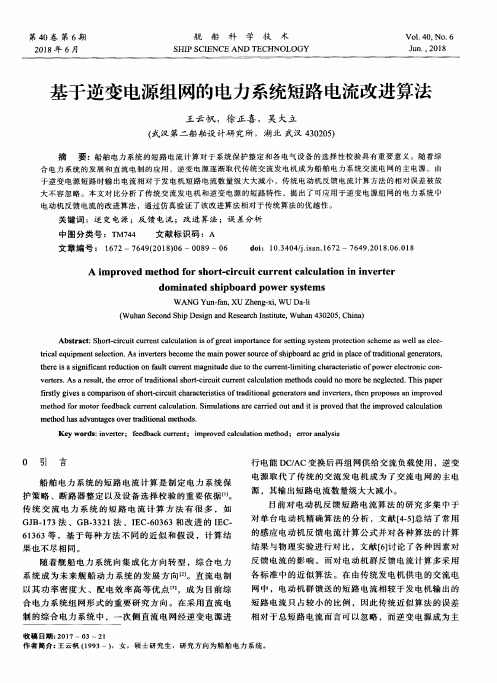

基于逆变电源组网的电力系统短路电流改进算法
０ 引 言
船 舶 电力 系统 的短路 电流计算 是制定 电力 系统保 护 策 略 、 断 路 器 整 定 以及 设 备 选 择 校 验 的 重 要 依 据 】。 传 统 交 流 电 力 系 统 的 短 路 电 流 计 算 方 法 有 很 多 ，如 ＧＪＢ一１７３法 、ＧＢ．３３２１法 、ＩＥＣ．６０３６３和 改 进 的 ＩＥＣ． ６１３６３等 ，基 于 每 种 方 法 不 同 的 近 似 和 假 设 ，计 算 结 果 也 不尽 相 同 。
行 电能 ＤＣ／ＡＣ变换后再组 网供给交流负载使用 ，逆变 电 源 取 代 了 传 统 的交 流 发 电机 成 为 了交 流 电 网 的 主 电 源 ，其输 出短路 电流数量级大大减小 。
目前对 电动机反 馈短路 电流算法 的研究多集 中于 对 单 台电动机精确算 法 的分析 ，文献 ［４．５】总结 了常用 的感应 电动机反馈 电流计算公式 并对各种算 法的计算 结 果与物理 实验进行对 比 ，文献［６】讨论 了各种 因素对 反 馈 电流 的 影 响 。 而 对 电 动 机 群 反 馈 电流 计 算 多 采 用 各 标准 中的近似算法 。在 由传 统发 电机供 电的交流 电 网 中 ， 电 动 机 群 馈 送 的 短 路 电 流 相 较 于 发 电机 输 出 的 短 路 电流 只 占较 小 的 比例 ， 因此 传 统 近 似 算 法 的 误 差 相 对 于 总 短 路 电流 而 言 可 以忽 略 ，而 逆 变 电 源 成 为 主
第 ４０卷 第 ６期 ２０１８年 ６月
舰 船 科 学 技 术
关于电网短路电流问题以及限制短路电流的改进措施
关于电网短路电流问题以及限制短路电流的改进措施摘要：在电力系统不断发展之后，由于电网机制和电源负载的不断增加，系统容量不断增加，短路电流水平也在不断增加。
如何限制短路电流，研究短路电流水平是电网建设发展中必须考虑的重要的问题。
本文介绍了短路电流的定义，原因和危害；然后，从改变电网结构的角度，我们寻求限制短路电流的措施。
关键词：短路电流；问题；短路电流原因；措施；一、概述随着电力系统的不断发展，变电站容量，城市和工业中心负荷密度不断增加，大容量发电机组不断连接到电网，系统之间的强大互联，必然会突出一个新问题，即全部电力系统的水平电网的短路电流不断增加。
电网中的各种输变电设备，如变电站的开关、变压器、变压器、母线、电线、支撑绝缘子和接地网，都必须满足短路电流增加的要求。
也就是说，短路电流水平的问题。
选择合理的短路电流水平不仅是系统规划和设计问题，而且是一个重要的技术和经济政策问题。
包括电网短路电流水平在内的一些因素包括：短路电流的周期和非周期分量的值，恢复电压的上升陡度，单相接地的短路比电路电流为三相短路电流，以及电网元件之间的统计短路电流值的分布。
这些因素影响断路器的断路性能和设备参数的选择，也与电网结构，中性点接地方式和变电站出线数量有密切关系。
二、电力系统的短路考虑以下几个方面的问题：1.、系统短路电流水平上限值的选择决定了开关设备的分断能力，开关设备和变电站中元件的动态和热稳定性，以及对通信设备和触点的干扰。
和接地网的跨步电压。
目前的水平越高，建设和投资的成本就越高。
2、为保持系统稳定运行和足够的抗干扰能力，系统中的每个中心站必须保持一定的短路电流水平，以保持电源系统短路故障后的稳定性并减少电网中的大负荷波动给其他用户。
有必要保持足够的系统电压稳定性，因此有必要从技术和经济的角度选择合理的短路电流水平。
3、在确定系统短路电流水平时，还需要研究系统结构中的一些问题。
系统结构对短路电流水平有很大影响。
电力系统的短路电流计算
电力系统的短路电流计算电力系统的短路电流计算是电力工程中一个非常重要的环节，它可以帮助工程师确保电力系统的运行安全和稳定。
短路电流计算通常涉及到电力系统的拓扑结构、电气设备的参数以及电源的特性等多个方面，本文将详细介绍短路电流计算的方法和步骤。
一、短路电流计算的目的短路电流计算的主要目的是确定电力系统中的各个节点、支路以及设备上出现短路时所产生的电流大小，从而判断设备和电气系统是否能够承受这些电流并确保系统的正常运行。
通过短路电流计算，我们可以评估电力系统的稳定性、选择合适的保护设备以及确定设备参数和系统结构等重要工作。
二、短路电流计算的方法1. 传统短路电流计算法传统的短路电流计算法主要通过手工计算实现，通常包括以下几个步骤：首先，需要确定电力系统的拓扑结构，包括各个节点的连线关系和支路连接情况；其次，需要收集系统中各个设备的参数，如电流互感器、变压器、发电机等的额定值以及阻抗等参数；然后，根据短路电流计算公式，对各个节点进行计算，并确定电流的大小和方向；最后，通过对计算结果的分析，判断系统的稳定性和是否需要采取相应的措施进行改进。
2. 计算软件辅助短路电流计算法随着计算机技术的不断发展，短路电流计算方法也得到了很大的改进。
现在，我们可以利用专业的电力系统计算软件来辅助进行短路电流的计算。
这些软件可以根据用户输入的电力系统拓扑结构和设备参数，自动进行计算并输出结果。
相比传统的手工计算方法，计算软件的优势在于可以大大提高计算效率和准确性，并且可以处理更加复杂的电力系统结构和参数。
三、短路电流计算的步骤无论是传统的手工计算方法还是计算软件辅助计算方法，短路电流计算的步骤大体上是相似的，下面是一个典型的短路电流计算的步骤：1. 收集系统参数：包括电力系统的拓扑结构、设备参数以及电源特性等信息。
2. 建立短路电流模型：根据系统参数，建立电力系统的等值电路模型，主要包括发电机、线路、变压器、负荷等元件。
电力系统静态短路电流计算与分析方法研究
电力系统静态短路电流计算与分析方法研究电力系统静态短路电流的计算和分析是电力工程中一个重要的课题。
静态短路电流是指在电力系统中发生短路故障时，电流通过故障点的瞬时最大值。
准确计算和分析静态短路电流对于电力系统的设计、保护和运行具有重要的意义。
本文将对电力系统静态短路电流的计算方法和分析方法进行研究和讨论。
首先，静态短路电流的计算方法是研究电力系统中短路电流表征的一种手段。
传统的计算方法主要基于实际测定的电阻值和电抗值，来计算短路电流。
这种方法简单可行，但其精确度受到实际测量误差以及系统参数的变化等影响较大。
近年来，随着计算机技术的发展，数值计算方法逐渐应用到电力系统的短路电流计算中。
数值计算方法通过建立电力系统的数学模型，运用数值计算技术，对电力系统的短路电流进行计算。
这种方法可以更加准确的计算短路电流，并且对于复杂的电力系统结构和设备参数的变化具有较好的适应性。
因此，在实际工程应用中，数值计算方法逐渐成为计算电力系统静态短路电流的常用手段。
其次，静态短路电流的分析方法是对计算结果进行进一步研究和分析，以获取更多的有关短路电流的信息。
静态短路电流的分析可以从以下几个方面展开。
首先是分析短路电流的分布情况。
静态短路电流在电力系统中的分布情况对系统的运行和保护具有重要的影响。
通过分析短路电流的分布情况，可以确定系统中电流最大的位置和路径，为系统的运行和保护提供依据。
此外，还可以通过分析短路电流的分布情况，评估系统中设备的短路容量，保证系统的安全运行。
其次是分析短路电流的影响因素。
静态短路电流的大小和分布受到多种因素的影响，如系统的拓扑结构、设备的参数、电源容量等。
通过分析这些影响因素，可以深入了解短路电流的形成机理，为系统的设计和运行提供指导。
另外，静态短路电流还可以用于电力系统的保护设备的选择和参数的确定。
保护设备的选择和参数的确定是保证电力系统正常运行和保护设备可靠工作的重要环节。
静态短路电流作为保护设备的重要参考值，可以用于选择合适的保护设备和确定其参数。
电力系统短路电流计算方法与误差分析
电力系统短路电流计算方法与误差分析引言：电力系统是现代社会运转不可或缺的基础设施，而短路电流作为电力系统中的一种故障电流，对系统的稳定性和设备的安全运行具有重要影响。
因此，准确计算和分析短路电流是电力系统设计和运行中的关键问题。
一、电力系统短路电流计算方法A. 传统解析法在传统电力系统短路电流计算方法中，通常采用解析法进行计算。
该方法基于电力系统的等效电路模型和基础电路理论，根据欧姆定律、基尔霍夫电流定律和节点电流法则等原理进行计算。
这种方法具有计算精度高、理论基础牢固等优点，但在复杂系统中计算量大，且需要手工编写复杂的程序进行计算。
B. 数值计算法随着计算机技术的发展，数值计算法在电力系统短路电流计算中得到广泛应用。
数值计算法是通过建立电力系统的数学模型，采用数值方法进行计算。
常见的数值计算法包括改进潮流法、拓扑潮流法和有限元法等。
这些方法利用计算机的高效计算能力，能够快速模拟复杂的电力系统，同时考虑多种电力设备和网络条件的影响。
这种方法在计算效率上具有明显优势，但对计算模型的建立和参数的准确性要求较高。
二、电力系统短路电流计算误差分析A. 数据精度误差在电力系统短路电流计算中，各种参数和数据的准确性是影响计算结果误差的重要因素之一。
例如，电力设备的参数、传输线路的长度和电导、电抗的决定，以及负荷的准确预测等。
如果这些数据存在误差，就会对计算结果产生较大的影响。
因此，在电力系统短路电流计算中，应尽量采用准确的数据，并采取合理的数据处理方法，以减小误差的影响。
B. 计算模型误差电力系统的复杂性导致了计算模型的不确定性。
例如，在建立电力系统潮流模型时，常常会忽略一部分细节或做出近似处理，这会引入误差。
此外，计算模型的选择也会对计算结果产生一定的影响。
因此，在计算模型的建立过程中，需要进行合理的简化和近似，同时结合实际情况进行验证和修正，以尽可能减小误差。
C. 算法误差不同的计算方法和算法对短路电流的计算结果可能存在一定的误差。
舰船交流电力系统短路电流的改进算法及其短路电流计算软件的编制
得到等效发电机的各项参数后，将主汇 流排至短路点间的线路阻抗Ｒ、Ｘ计人等效 发电机阻抗，并考虑线路阻抗对非周期时间 常数的影响，可求得短路第一个半周的短路 电流各分量：Ｉ。“；、ａｃＧ、∽，此时最大非对称
短路电流：Ｉ以＝√２Ｉ。，∞十Ｉ“，非对称短路电
流最大有效值：Ｉｍａｍ＝Ｉ“·￣／ｌ＋２ｅ。Ｔ１０。
ｂ．等效电动机馈送短路电流 改进算法在计算运行中的电动机群所馈 送的短路电流，采用等放电动机方法计算。 即将所有运行中的电动机综合成一台等效电 动机接至主汇流排，该等效电动机的额定功 率等于所有运行中的ቤተ መጻሕፍቲ ባይዱ动机额定功率的总 和。 设等效电动机功率为ＰＮｏ，通过电力系 统负荷计算书或其它方法确定出电力系统中 运行电动机的台数为ｑ，因而可以认为电力 系统中的等效电动机是由ｑ台平均等效电动 机等效而来，此时平均等效电动机的额定功
船电修理
舰船交流电力系统短路电流的改进算法 及短路电流计算软件的编制
