07秋电工与电子技术试题B
电工电子技术试卷B答案
一、填空题（每空1分，共20分）1．在直流电路中，电感可以看作短路，电容可以看作断路。
2．我国工业交流电采用的标准频率是 50 Hz。
3．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3I L。
4．电阻元件是耗能元件，电容元件是储能元件。
5．已知一正弦电压u=311sin(628t-60º)V，则其最大值为311 V，频率为100 Hz，初相位为-60º。
6．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。
7．三角形联结的三相对称负载，若线电压为380 V，则相电压为380 V；若相电流为10 A，则线电流为17.32 A。
8．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。
9．正弦交流电压的最大值U m与其有效值U之比为2。
10．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。
11．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。
12．在正弦交流电路中，电源的频率越高，电感元件的感抗越大。
13．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式u= 282.8sin（628t+30º）。
二、判断题（每题1分，共10分）1. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）2. 正弦量的三要素是指最大值、角频率和相位。
（错）3．负载作星形联接时，必有线电流等于相电流。
（对）4．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。
（错）5．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
（错）6．电感元件的正弦交流电路中，消耗的有功功率等于零。
（对）7．正弦交流电路的视在功率等于有功功率和无功功率之和。
2006-2007学年电工与电子技术基础课程期末考试试卷(A卷)
2006—2007学年第3、4学期电工与电子技术基础课程期末考试试卷（A卷）注意：装订线左侧请不要答题，请不要在试卷上书写与考试无关的内容，否则将按相应管理规定处理。
院系:专业:班级:姓名:学号:题号一二三四五六七八九十总分得分一、填空题（本大题10分，每空1分）1、射极输出器引入负反馈，使其输入电阻，输出电阻。
2、一台单相变压器，已知S N =20 KV A，U1N/U2N =1000V/250 V，原线圈匝数N1= 800匝，则副绕组匝数N2 = ，额定电流I1N = 。
3、晶体管工作于放大区，晶体管的发射结必须正向偏置，集电结。
4、三相异步电动机的调速方式有、变极调速和变转差率调速。
5、三相对称负载接成三角型，其相电流为i AB=At)45sin(222︒+ω，则其对应的线电流i A= 。
6、差分放大电路的主要作用是。
7、稳压管稳压时工作在。
二、画图题（本大题10分，每小题5分）1．在图1所示电路中，V5=E，tuωsin10i=，二极管的正向压降可忽略不计，试画出输入电压u i和输出电压u0的波形。
图1 2．JK触发器初始状态为0,对应图2中CP、J、K画出Q和 Q—— 的波形。
图2得分：得分：三、分析题（本大题15分）1．分析图3电动机直接起动的工作原理，并说明保护元件FU 和FR 的作用。
（本小题5分）图32．电路如图4所示，分析电路逻辑功能。
（本小题10分）& ≥1=1 =11AB Y 2Y 1C图4得分：2006—2007学年第3、4学期电工与电子技术基础课程期末考试试卷（A卷）3．求图6所示电路的u i 与u 0的运算关系式。
（本小题8分）图64．半波整流电路如图7所示，已知t u ωsin 2102=V 。
(1)画出u i 和整流电压o u 的波形；(2)求整流电压和电流的平均值；(3)二极管承受的最大反向电压U DRM =？ （本小题8分）图72006—2007学年第3、4学期电工与电子技术基础课程期末考试试卷（A卷）注意：装订线左侧请不要答题，请不要在试卷上书写与考试无关的内容，否则将按相应管理规定处理。

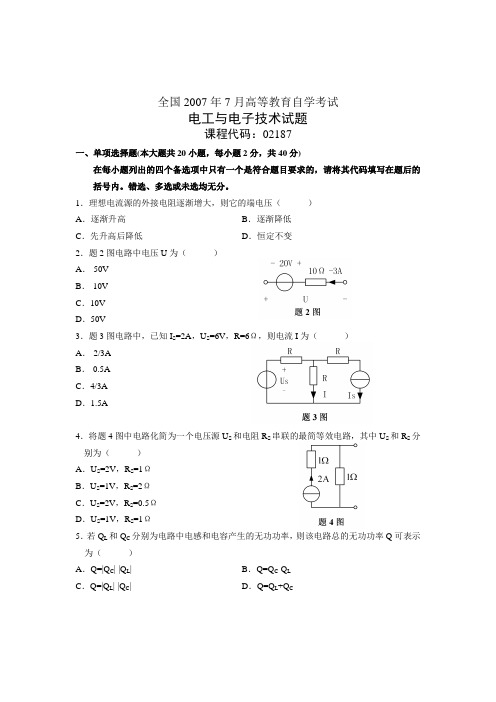

全国2007年7月高等教育自学考试 电工与电子技术试题 课程代码02187
全国2007年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．理想电流源的外接电阻逐渐增大，则它的端电压（）A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变2．题2图电路中电压U为（）A．-50VB．-10VC．10VD．50V3．题3图电路中，已知I S=2A，U S=6V，R=6Ω，则电流I为（）A．-2/3AB．-0.5AC．4/3AD．1.5A4．将题4图中电路化简为一个电压源U S和电阻R S串联的最简等效电路，其中U S和R S分别为（）A．U S=2V，R S=1ΩB．U S=1V，R S=2ΩC．U S=2V，R S=0.5ΩD．U S=1V，R S=1Ω5．若Q L和Q C分别为电路中电感和电容产生的无功功率，则该电路总的无功功率Q可表示为（）A．Q=|Q C|-|Q L| B．Q=Q C-Q LC．Q=|Q L|-|Q C| D．Q=Q L+Q C6．电路如题6图所示，已知I 1=3A ，I 2=8A ，I 3=4A 则电流I 等于（ ）A ．1AB ．5AC ．7AD ．15A7．为了提高感性负载电路的功率因数，通常采用的方法有（ ） A ．串联电感 B ．串联电容C ．并联电感D ．并联电容8．在三相四线制供电系统中，电源线电压与相电压的相位关系为（ ） A ．线电压滞后于对应相电压120° B ．线电压超前于对应相电压120° C ．线电压滞后于对应相电压30°D ．线电压超前于对应相电压30°9．若变压比为10的理想变压器（不考虑损耗）原边电压为220V ，原边电流为0.44A ，则该变压器副边的负载阻抗模为（ ） A ．5Ω B ．50ΩC ．250ΩD ．500Ω10．若电源频率为50Hz ，三相异步电动机的额定转速n N =940r/min ，则其额定转差率为（ ）A ．2％B ．4％C ．6％D ．8％11．对于△联结的电动机，设I S 、T S 为直接起动时的起动电流和起动转矩，I SY 、T SY 为 Y －△起动时的起动电流和起动转矩，则有（ ） A ．31I I S SY =，31T T S SY = B ．31I I S SY =，31T T S SY =C ．31I I S SY =，31T T S SY =D ．31I I S SY =，31T T S SY =12．在电气自动控制电路中，热继电器可以实现（ ） A ．短路保护 B ．失压保护C ．欠压保护D ．过载保护浙02187＃ 电工与电子技术试卷 第 3 页 (共 7 页)13．题13图所示电路中，电压U O 为（ ） A ．-21V B ．-12V C ．-9V D ．-3V14．已知某NPN 型晶体管处于放大状态，测得其三个电极的电位分别为6V 、9V 和6.3V ，则三个电极分别为（ ） A ．发射极、基极和集电极 B ．基极、发射极和集电极 C ．集电极、基极和发射极D ．集电极、发射极和基极15．题15图所示电路中，已知V CC =12V ，R C =3k Ω，晶体管β=50，且忽略U BE ，若要使静态时U CE =6V ，则R B 应取（ ） A ．200k Ω B ．300k Ω C ．360k Ω D ．600k Ω16．运算放大器如题16图所示，该电路的电压放大倍数为（ ） A ．0 B ．1 C ．2 D ．∞17．在题17图所示单相桥式整流电路中，二极管D 承受的最高反向电压是（ ） A ．10V B ．14.14V C ．20V D ．28.28V18．在题18图中，能使F 恒为逻辑1的逻辑门是（ ）19．逻辑电路如题19图所示，已知输入波形A为脉冲信号，则输出F的波形为（）A．与A相同的脉冲信号B．与A反相的脉冲信号C．低电平0D．高电平120．题20图所示各触发器的初态为逻辑0，在C脉冲到来后，Q的状态仍保持不变的是（）二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。
《电工学-电子技术B》习题解答
《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。
A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。
A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。
A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。
A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。
则输出电压u 0与输入电压u i 之间的关系是( B )。
A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。
题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。
昆明理工大学电工及电子技术07-08上B类B卷答案
07-08学年上学期 电工与电子技术基础B B 卷答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内(本大题分10小题, 每小题3分, 共30分)1、(a)2、(a)3、(c)4、(b)5、(c)6、(c)7、(a)8、( c )9、(c) 10、(b)二、非客观题：( 本 大 题9分 )V U S 313=⨯= 5分Ω=+=211O R 4分三、非客观题：( 本 大 题8分 )（1）67.415001430150000=-=-=n n n s N N 2分m N n P T ⋅=⨯==03.20143039550550 9N N N 2分 （2）A I I 36.4548.677Nt s =⨯== 2分 Nm T T 054.368.1N t s ==2分 四、非客观题：( 本 大 题9分 )I I I 22123=-=A 2分设：A 903 A 0421 -∠=∠=I I 2分 V 060j A 9.3652 ∠==-∠=LX I U I 3分Ω∠== 9.3612IU Z 2分 五、非客观题：( 本 大 题9分 ) V u u C C 50)0()0(==-+ 1分V U u S C 150)(==∞ 1分s RC 30101510266=⨯⨯⨯==-τ 2分V e et u t t C 033.0100150)15050(150)(---=-+= 3分 mA e 05.0d d )(033.0t C tu C t i -==2分 六、非客观题:( 本 大 题9分 )不考虑电路中±15V 电源，运放反相输入端1K Ω电阻中电流约为零，故是一反相比例运算电路 520100-=-=KK A f 5分V u A u i f O 5)1(5=-⨯-== 4分七、非客观题:( 本 大 题8分 )(1) 直流通 路如 下 图：A R U U IB BE CC B μ7.373007.012=-=-= mA I I B C 88.10377.050=⨯==β V R I U U C C CC CE 35.6388.112=⨯-=-=（2分）(2) C be I r 26200β+= 88.12650200⨯+= Ω=891 （2分）（2分）三、非客观题: ( 本 大 题9分 )B AF 1F 2F 3F A B1=⋅F A B 2=+F AB A B3=+逻辑式各1分，波形各2分四、非客观题:( 本 大 题9分 )Q 1Q 0Q 2Q 2Q 1Q 00132000101110000CC 5分4分R +U CC u i。
电工与电子技术试题及答案(共4套)
电工与电子技术试题及答案电工与电子技术试题（一）一、名词解释１）电路２）电流３）电阻二、填空题１）电路是电流通过的路径，通常由电源、负载和中间环节三部分组成。
电路的作用有两个，一是实现电能的传输和转换，二是实现信号处理２）电源电动势是表示非静电力做功能力的物理量，在数值上等于把单位正电荷从负极经电源内部移至正极时，非静电力所做的功。
３）正弦交流电的三要素是最大值、角频率和初相位。
４）正弦交流电u=311sin(314t+600)V,其峰值电压为311V，有效值电压为220V，角频率为314rad/s,频率为50Hz,周期为0.02s,初相位为600。
5) 通常规定36V的电压为安全工作电压6 ) 三相对称负载作星形连接时，Ut= Up.7) 原绕组为660匝的单相变压器，接入220V交流电源后，副绕组电压为110V，则副绕组的匝数为330匝。
8) 发生触电事故,必须对触电者进行急救,急救的首要措施是切断电源。
9) 物质对电流的阻碍作用叫做电阻。
10) 供电系统的保护接地，其接地电阻应小于4欧。
三、选择题1）电阻的倒数称为电导,40Ω的电阻,电导是( D )S.A) 1 B) 10 C) 0.5 D)0.0252) 线性电阻元件的特点是( A )A)电阻值R是一个常数B)U与I成反比C)伏安特性是一条曲线D)电阻值R随端电压U的改变而改变3）用电器所标或仪表所指示的交流电压、电流的数值是（ B ）A）最大值B）有效值C）平均值D）瞬时值4)符号表示( C )A)电容B)电阻C)熔断器D)灯泡5）把用电设备的金属外壳用电阻很小的导线与接地体可靠地连接起来，这种接地方式叫（ C ）A）工作接地B）保护接零C）保护接地D）重复接地6）原绕组为660匝的单相变压器，接入220V交流电源后，副绕组电压为110V，则副绕组的匝数为（ A ）匝A）330匝B）33匝C）11匝D）110匝7)N型半导体的形成是在本征半导体中掺入( C )A）三价元素B）四价元素C）五价元素D）硅和锗8)在单相桥式整流电路中,流过二极管的平均电流为( C )A）I0 B）2I0 C）I0/2 D）0.78I09）当负载作星形连接时,负载越趋于称,中线电流就越( C )A)大B) 不变C) 趋近于零D)不能确定10）供电系统的保护接地，其电阻应小于（B ）A）2ΩB）4ΩC）8ΩD）12Ω11)为使三极管具有电流放大作用必须使三极管( B )A）发射结正偏、集电结正偏B）发射结正偏、集电结反偏C）发射结反偏、集电结正偏D）发射结反偏、集电结反偏四、计算题1）两个10μF的电容串联，总电容等于多少？2）一台变压器原、副绕组分别为1000匝和100匝，空载接入电压为220V的交流电源，则副绕组的电压为多少伏？3）三个电工与电子技术试题（二）一、名词解释1)交流电2) 节点3) 网孔二、填空１）基尔霍夫电流定律指出，在任一瞬间，流入某一节点的电流之和应该应该等于流出该节点的电流之和。
电工电子技术B复习题
电工电子技术B 复习题一、填空题1. PN 结在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。
2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2=-6V ，U 3=-6.2V ，则电极（U3）为基极，（U1）为集电极，（U2） 为发射极，为（PNP ）型管。
3. 三极管工作在放大区时，发射结为（正向）偏置，集电结为（反向）偏置。
4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ， 则电极（I B ）为基极，（I A ）为集电极，（I C ）为发射极； =β（50）。
5. 负反馈虽然使放大器的放大倍数下降，但能（提高）放大倍数的稳定性，（展宽）通频带，（减小）非线性失真，（改变）放大器的输入、输出电阻。
6. 集成运放用作电压比较器时，应工作于（开）环状态或引入（正）反馈。
7. (10001001)2=( 89)16= (137)10=(211 )8。
8. 对十个信号进行编码，则转换成的二进制代码至少应有 （4） 位。
9. 1个触发器可以记忆 （1）位二进制信息， 1个触发器的稳定状态有(0) 和 (1)状态。
10. 555定时器构成的单稳态触发器有（1）个稳态、构成的多谐振荡器有（0）个稳态。
11. 二极管在（正向 ）时导通，（反向）时截止，这种特性称为（单向导电性 ）。
12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（U1 ）为基极，（U3）为集电极，（U2）为发射极，为（ NPN ）型管。
13. 三极管工作在饱和状态时，发射结为（ 正向）偏置，集电结为（正向 ）偏置。
14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ I A ）为基极，（I C ）为集电极，（ I B ）为发射极； =β（50）。
电工学与电子技术B复习题及参考答案_
、选择题6、欲使放大器净输入信号削弱，应采取的反馈类型是0）A.串联反馈；B并联反馈；C正反馈；0.负反馈。
7、由一个三极管组成的基本门电路是中）A、与门;8.非门；C 或门；D.异或门。
8、在脉冲门电路中，应选择（B）的三极管。
A、放大能力强；B.开关速度快；^价格便宜；。
.集电极最大耗散功率高。
9、数字集成门电路中，目前生产最多且应用最普遍的门电路是心）A、与门;8.非门；C或门；0.与非门。
24、对半导体而言，其正确的说法是仁」A、P型半导体多数我流孑为空穴，所以它带正电；B. N型半导体多数我流孑为自由电孑，所以它带负电；C. P型半导体和N型半导体本身都不带电；D.在川型半导体中，空穴是多子，自由电子是少子25、在放大电路中，若测得某晶体管3个极的电位分别为9V、4V、3.7V,则这3个极分别为（A）A. C、B、E；B. C、E、B；C. E、C、B。
26、在放大电路中，若测得某晶体管3个极的电位分别为-6V、-2.3V、-2V,则这-2.3 V的那个极为⑻A.集电极；3.基板；C.发射极。
27、在放大电路中，若测得某晶体管3个极的电位分别为6V、1.2V、1V,则该管为仁）A.NPN型硅管；3. PNP型锗管；C.NPN型锗管；口. PNP型硅管。
28、对某电路中的一个NPN型硅管测试，测得乂/。
^^＞。
,％/。
，则此管工作在（B）人.放大区；B.饱和区；C.截止区。
29、对某电路中的一个NPN型硅管测试，测得乂/02阮＜024＞0,则此管工作在（C）人.放大区；B.饱和区；C.截止区。
30、对某电路中的一个NPN型硅管测试，测得"-02配＜024＞0,则此管工作在（A）人.放大区；B.饱和区；C.截止区。
31、晶体三极管的控制方式为（B）A.输入电流控制输出电压；B.输入电流控制输出电流；C.输入电压控制输出电压。
32、场效晶体管的控制方式为（C）A.输入电流控制输出电压；B.输入电压控制输出电压；C.输入电压控制输出电流。
电工与电子技术考试题库(含答案)
电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。
2、一个数字信号只有________种取值，分别表示为________ 和 ________ 。
3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。
4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和 ________。
5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。
6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关。
7、将________变成________ 的过程叫整流。
8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。
9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。
10、三极管是________控制元件，场效应管是________控制元件。
11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为 _______。
12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。
13、作放大作用时，场效应管应工作在区。
14、放大电路的静态工作点通常是指__、和_。
15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。
17. 画放大器的直流通路时应将电容器视为 。
18. 放大器外接一负载电阻RL 后，输出电阻ro 将 。
19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为 。
电工与电子技术考试题库(含答案)
电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。
2、一个数字信号只有________种取值，分别表示为________和________。
3、模拟信号是在时间与幅值上________的，数字信号在时间与幅值上是________的。
4、根据逻辑功能的不同特点，逻辑电路可分为两大类:________和________。
5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。
6、组合逻辑电路的输出仅仅只与该时刻的________有关，而与________无关。
7、将________变成________的过程叫整流。
8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。
9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。
10、三极管是________控制元件，场效应管是________控制元件。
11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。
12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。
13、作放大作用时，场效应管应工作在区。
14、放大电路的静态工作点通常是指__、和_。
15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数=49，则其输入电阻rbe=。
17.画放大器的直流通路时应将电容器视为。
18.放大器外接一负载电阻RL 后，输出电阻ro 将 。
19.加法器，R1=Rf=R2=R3=10K Ω,输入电压V1=10mv ，V2=20mv ，V3=30mv ，则输出电压为 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈工大 2007 年 秋 季学期
电工与电子技术试题B
（本试卷满分80分）
一、回答下列问题［本题满分20分，每小题4分］
1．图中，已知I 1=3mA, I 2=1mA 。
试确定电路元件3中的电流I 3和电
压U 3，并说明它是电源还是负载。
2．在下图所示电路中，已知X C =X L =R ，并已知电流表A1的读数为5A ，试求电流表A2、A3的读数。
30V
3．已知:E =5V ，u i =10sin ω t V ，二极管压降忽略不计，试画出对应的输出电压u o 的波形。
4．已知由D 触发器、J-K 触发器组成的时序电路如图，相应的输入波形如图所示，
各触发器的初始状态为0，试画出Q 1端和Q 0端的波形。
Q 0Q 1
R D
C D
C
t
R D t
D t
Q 0t
Q 1
t
5． 指出图示电路所存在的交流反馈类型。
cc
_E
R
105
i
u o
u
二、［本题满分8分］计算图示直流电路中的电压U 。
50V
三、［本题满分8分］在图示电路中，已知电源电压 0100∠=U
，Ω====50C L 21X X R R ,试求ab
U 及电路的功率因数。
2
C
四、［本题满分10分］图示电路在换路前已处于稳态，试求开关闭合后的u C ，并画出其变化曲线。
3k
五、［本题满分10分］在图示电路中，已知U CC =24V ，R C =3.3k Ω，R E =1.5k Ω，R B1=10k Ω，R B2=33k Ω，R L =5.1k Ω，R S =1k Ω，66=β。
（1）试求静态值I B 、I C 、U CE ；（2）画出微变等效电路；（3）计算电
压放大倍数A u 和A us 。
+
-
R ∙
U ∙
o U
六、［本题满分7分］图示电路，设
u和2u已知，求o u。
1
七、［本题满分8分］（1）在举重比赛中，有A、B、C三裁判，A为主Array
裁判。
当两名以上裁判，但必须包括主裁判在内认为运动员上举杠铃合格
后，才算合格通过，试用与非门设计出实现上述要求的电路；
八、［本题满分9分］已知时序逻辑电路及CP脉冲如图所示，分析电路的逻辑功能
Q2
,
,
Q
1
的分析过程。
CP
Q0
Q1
Q2
（2）用二－十六进制计数器芯片74ls161采用复位法实现七进制计数器的逻辑功能。
