实验二 路由器RIP动态路由配置
实验RIP路由协议的配置报告
1．RIP,IGRP,EIGRP三种路由协议有什么不同?各协议分别适用应用在什么网络？
答：不同种类的路由协议。RIP和IGRP之间的主要区别是距离矢量协议;EIGRP主要是连接状态协议。配置RIP动态路由协议是通用的路由协议，而IGRP,EIGRP是CISCO专用的路由协议。
【实验心得和体会】
2．配置路由器r2
1）清空路由器原有配置
[Router]reset saved-configuration
[Router]reboot
2）更改路由器名称
[Router]sysname r2
3）配置s0接口
[r2]interface s0
[r2-serial0]link-protocol ppp
[r2-serial0]ip address 192.168.3.2 255.255.255.0
了解了RIP的基本知识，掌握了它的基本作用，适用于小型的同类网络，它以从源端到目的端所经过的路由器个数作为唯一的度量标准，从实验的错误中体会到成功的喜悦，从实验中体会到知识的无穷，从实践中学到了知识。
指导教师评语及成绩：
评语：
成绩：指导教师签名：
批阅日期：
实验内容：
【实验步骤】
1．配置路由器r1
1）清空路由器原有配置
[Router]reset saved-configuration
[Router]reboot
2）更改路由器名称
[Router]sysname r1
3）配置s0接口
[r1]interface s0
[r1-serial0]link-protocol ppp
[r1-serial0]ip address 192.168.3.1 255.255.255.0
动态路由配置实验
动态路由配置实验（学时数：4，分两次完成）一、实验目的1、掌握在一个网络系统中配置动态路由RIP二、实验设备及环境Star-R2620路由器四台，计算机四台，Star-1926F+交换机一台 ● 网络拓朴结构●各主机和路由器接口的IP 地址各路由器的接口IP 地址分配如下：各主机的IP地址和缺省网关分配如下：三、知识点说明1、动态路由协议RIP●RIP的概念RIP（Routing Information Protocol，路由信息协议）是一种有类别的、距离向量路由协议。
RIP使用非常简单的度量值一跳数（HOPS），仅考虑到达目的网络要经过的路由器个数，不考虑路径的带宽和其他因素。
跳数的计算是将指定路由器到达远程网络所有路由器的个数进行简单相加而完成的。
每隔30秒广播一次路由表，维护相邻路由器的关系，同时根据收到的路由表计算自己的路由表。
RIP运行简单，适用于小型网络。
●RIP的配置方法RIP路由协议原理看起来很复杂，然而配置RIP是相当简单的，主要有以下两个步骤：①启动RIP路由进程。
在全局配置模式下，使用“router rip”命令。
②在路由配置模式下配置路由器的那些接口参与RIP进程。
使用“network主网络号”命令举例如下：RTA(config)#router ripRTA(config-router)#network 192.168.1.0RTA(config-router)#network 192.168.3.0RTA(config-router)#network 192.168.7.0使用“network”命令时，网络号应是路由器的直连接口的主网络号。
RTA直连接网络192. 168.1.0/24的主网络号为192.168.1.0，而另外两个直连网络的主网络号分别为192.168.3.0，192.168.7.0。
四、实验内容1、配置动态路由协议RIP●RTA的配置Red-Giant>enRed-Giant#config tRed-Giant (config)#hostname RTARTA(config)#int f0RTA(config-if)#ip address 192.168.7.1 255.255.255.0RTA(config-if)#no shutdownRTA(config-if)#exitRTA(config)#int s0RTA(config-if)#ip address 192.168.1.1 255.255.255.0RTA(config-if)#encapsulation pppRTA(config-if)#clock rate 2000000RTA(config-if)#no shutdownRTA(config-if)#exitRTA(config)#int s1RTA(config-if)#ip address 192.168.3.2 255.255.255.0RTA(config-if)#encapsulation pppRTA(config-if)#no shutdownRTA(config-if)#exitRTA(config)#router ripRTA(config-router)#network 192.168.1.0RTA(config-router)#network 192.168.3.0RTA(config-router)#network 192.168.7.0RTD(config-router)#exitRTA(config)#exitRTA#writeRTA#show runRTA# show ip routeRTB的配置Red-Giant>enRed-Giant#config tRed-Giant (config)#hostname RTBRTB(config)#int f0RTB(config-if)#ip address 192.168.4.1 255.255.255.0RTB(config-if)#no shutdownRTB(config-if)#exitRTB(config)#int s0RTB(config-if)#ip address 192.168.1.2 255.255.255.0RTB(config-if)#encapsulation pppRTB(config-if)#no shutdownRTB(config-if)#exitRTB(config)#int s1RTB(config-if)#ip address 192.168.2.1 255.255.255.0RTB(config-if)#clock rate 2000000RTB(config-if)#encapsulation pppRTB(config-if)#no shutdownRTB(config-if)#exitRTB(config)#router ripRTB(config-router)#network 192.168.1.0RTB(config-router)#network 192.168.2.0RTB(config-router)#network 192.168.4.0RTD(config-router)#exitRTB(config)#exitRTB#writeRTB#show runRTB# show ip route●RTC的配置Red-Giant>enRed-Giant#config tRed-Giant (config)#hostname RTCRTC(config)#int f0RTC(config-if)#ip address 192.168.6.1 255.255.255.0RTC(config-if)#no shutdownRTC(config-if)#exitRTC(config)#int s0RTC(config-if)#ip address 192.168.2.2 255.255.255.0RTC(config-if)#encapsulation pppRTC(config-if)#no shutdownRTC(config-if)#exitRTC(config)#int s1RTC(config-if)#ip address 192.168.3.1 255.255.255.0RTC(config-if)#clock rate 2000000RTC(config-if)#encapsulation pppRTC(config-if)#no shutdownRTC(config-if)#exitRTC(config)#router ripRTC(config-router)#network 192.168.2.0RTC(config-router)#network 192.168.3.0RTC(config-router)#network 192.168.6.0RTD(config-router)#exitRTC(config)#exitRTC#writeRTC#show runRTC# show ip route●RTD的配置Red-Giant>enRed-Giant#config tRed-Giant (config)#hostname RTDRTD(config)#int f0RTD(config-if)#ip address 192.168.4.2 255.255.255.0RTD(config-if)#no shutdownRTD(config-if)#exitRTD(config)#int f1RTD(config-if)#ip address 192.168.5.1 255.255.255.0RTD(config-if)#no shutdownRTD(config-if)#exitRTD(config)#router ripRTD(config-router)#network 192.168.4.0RTD(config-router)#network 192.168.5.0RTD(config-router)#exitRTD(config)#exitRTD#writeRTD#show runRTD# show ip route五、思考题a)如果本实验网络系统只用静态路由来实现，RTA、RTB、RTC、RTD应分别如何配置？b)配置RIP路由有哪些命令？分别在什么模式下输入这些命令？c)配置OSPF路由有哪些命令？分别在什么模式下输入这些命令？。
实验二 RIP动态路由协议
实验二RIP动态路由协议实验器材：路由器×4，主机×2，线缆若干实验目的：通过配置路由器，使到主机①与主机②能够相互连通实验要求：使用RIP动态路由协议，配置路由器，使到主机①与主机②能够相互连通。
【思科设备命令】R1配置命令：Router(config)#int f0/0Router(config-if)#ip address 192.168.1.5 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s5/0Router(config-if)#ip address 212.196.7.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.1.0Router(config-router)#network 212.196.7.0R2配置命令：Router(config)#int s5/0Router(config-if)#ip address 212.196.7.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s6/0Router(config-if)#ip address 202.196.73.5 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 202.196.73.0Router(config-router)#network 212.196.7.0R3配置命令：Router(config)#int s6/0Router(config-if)#ip address 202.196.73.6 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s7/0Router(config-if)#ip address 193.10.6.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 202.196.73.0Router(config-router)#network 193.10.6.0R4配置命令：Router(config)#int f0/0Router(config-if)#ip address 192.168.2.5 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s7/0Router(config-if)#ip address 193.10.6.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.2.0Router(config-router)#network 193.10.6.0【华为设备命令】R1配置命令：[Router]int e0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0 [Router-Ethernet0]quit[Router]int s5[Router-Serial5]ip address 212.196.7.2 255.255.255.0[Router-Serial5]DTEclk1[Router-Serial5]quit[Router]rip[Router-rip]network 192.168.1.0[Router-rip]network 212.196.7.0R2配置命令：[Router]int s5[Router-Serial5]ip address 212.196.7.1 255.255.255.0[Router-Serial5]quit[Router]int s6[Router-Serial6]ip address 202.196.73.5 255.255.255.0[Router-Serial6]DTEclk1[Router-Serial6]quit[Router]rip[Router-rip]network 202.196.73.0[Router-rip]network 212.196.7.0R3配置命令：[Router]int s6[Router-Serial6]ip address 202.196.73.6 255.255.255.0 [Router-Serial6]quit[Router]int s7[Router-Serial7]ip address 193.10.6.1 255.255.255.0[Router-Serial7]DTEclk1[Router-Serial7]quit[Router]rip[Router-rip]network 202.196.73.0[Router-rip]network 193.10.6.0R4配置命令：[Router]int e0[Router-Ethernet0]ip address 192.168.2.5 255.255.255.0 [Router-Ethernet0]quit[Router]int s7[Router-Serial7]ip address 193.10.6.2 255.255.255.0[Router-Serial7]quit[Router]rip[Router-rip]network 192.168.2.0[Router-rip]network 193.10.6.0。
动态路由rip实验报告
实验报告实验名称路由信息协议Rip 2课程名称计算机网络实训一.实验目的1、进一步理解网络配置的基本原理；2、熟练掌握Boson NetSim软件的配置方法；3、掌握动态协议的配置。
4、掌握路由器的基本命令配置。
5、学会实验出错时排查。
二.实验环境（软件、硬件及条件）1、3台2501路由（R1、R2、R3）；2、3台工作站；4、网络连接线路若干（双绞线、串行线）。
5、网络拓朴结构如下：6、软件：windows xp 操作系统、Boson NetSim软件。
LAN2指PC2、 Router2(Ethernet 0)所组成的局域网；LAN3指PC3、 Router3(Ethernet 0)所组成的局域网；动态路由协议采用：rip version 2四、实验步骤：1、启动Boson Network Designer软件，选择路由器、PC构成以上拓扑结构，画出拓扑图，然后用Boson NetSim软件对此网络进行配置。
2、配置各个局域网；1）配置PC1-9的IP和网关，子网掩码PC1配置：选择“estations”→“PC1”，在图1界面中回车，在C:>命令提示符下输入如下图所示：同理根据规划表和拓扑图配置好PC2、PC3机的IP地址、子网掩码和网关。
2）配置路由器的Ethernet port和Serial port的IP地址、子网掩码:Router1的配置命令如下：Router2的配置命令如下：Router3的配置命令如下：4、验证。
在PC1上执行两次ping命令对PC2、PC3进行连通性检测验证，结果如下：以上结果说明PC1和PC2、PC3能正常通信,从而说明整个网络配置是成功的。
五、实验分析：1、对路由器的接口状态和路由表进行分析，在Router1上进行察看结果如下：2、对路由器的接口状态和路由表进行分析，在Router2上进行察看结果如下：3、对路由器的接口状态和路由表进行分析，在Router3上进行察看结果如下：从而进一步表明整个网络的配置是正确的。
计算机网络实验二
福建农林大学金山学院实验报告系（教研室）：信息与机电工程系专业：计算机科学与技术年级：2013 实验课程：计算机网络姓名：王鑫学号：实验室号：_计算机号：实验时间：指导教师签字：成绩：实验2：路由器常用协议配置一、实验目的和要求1.掌握路由器基本配置原理2.理解路由器路由算法原理3.理解路由器路由配置方法二、实验项目内容1.掌握路由器静态路由配置2.掌握路由器RIP动态路由配置3.路由器OSPF动态路由配置三、实验环境1. 硬件：PC机；2. 软件：Windows操作系统、Packet tracer 6.0 。
四、实验原理及实验步骤路由器单臂路由配置(选做)实验目标掌握单臂路由器配置方法；通过单臂路由器实现不同VLAN之间互相通信；实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台路由器进行了连接。
技术原理单臂路由：是为实现VLAN间通信的三层网络设备路由器，它只需要一个以太网，通过创建子接口可以承担所有VLAN的网关，而在不同的VLAN间转发数据。
实验步骤新建packer tracer拓扑图当交换机设置两个Vlan时，逻辑上已经成为两个网络，广播被隔离了。
两个Vlan的网络要通信，必须通过路由器，如果接入路由器的一个物理端口，则必须有两个子接口分别与两个Vlan对应，同时还要求与路由器相连的交换机的端口fa 0/1要设置为trunk，因为这个接口要通过两个Vlan的数据包。
检查设置情况，应该能够正确的看到Vlan和Trunk信息。
计算机的网关分别指向路由器的子接口。
配置子接口，开启路由器物理接口。
默认封装dot1q协议。
配置路由器子接口IP地址。
实验设备PC 2台；Router_2811 1台；Switch_2960 1台路由器静态路由配置实验目标●掌握静态路由的配置方法和技巧；●掌握通过静态路由方式实现网络的连通性；●熟悉广域网线缆的链接方式；实验背景学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。
动态路由rip2实验报告

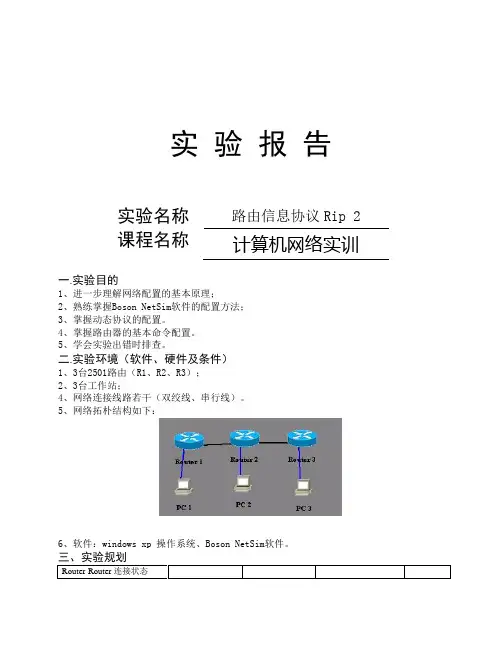

实用文档实验报告实验名称路由信息协议Rip 2课程名称计算机网络实训一.实验目的1、进一步理解网络配置的基本原理；2、熟练掌握Boson NetSim软件的配置方法；3、掌握动态协议的配置。
4、掌握路由器的基本命令配置。
5、学会实验出错时排查。
二.实验环境（软件、硬件及条件）1、3台2501路由（R1、R2、R3）；2、3台工作站；4、网络连接线路若干（双绞线、串行线）。
5、网络拓朴结构如下：6、软件：windows xp 操作系统、Boson NetSim软件。
Router-Router连接状态R1s0-R2s0Router1 E0-PC1R2s1-R3s0Router2 E0-PC2R3s0-R2s1Router3 E0-PC3LAN1(192.168.1.0/24)：PC1(Ethernet 0)192.168.1.100255.255.255.0PC1->R1 e0Ethernet LAN2((192.168.2.0/24)：PC2(Ethernet 0)192.168.2.100255.255.255.0PC2->R2 e0Ethernet LAN3(192.168.3.0/24)：PC3(Ethernet 0)192.168.3.100255.255.255.0PC3-> R3 e0Ethernet R1:R1 s0 192.168.10.1 255.255.255.0 R1 s0-R2 s0 serial R2:R2 s0 192.168.10.2 255.255.255.0 R1 s0-R2 s0 serial R2 s1 192.168.20.2 255.255.255.0 R2 s1-R3 s0 serial R3:R2 s0 192.168.20.1 255.255.255.0 R3 s0-R2 s1 serial 说明：LAN1指PC1 Router1(Ethernet 0)所组成的局域网；LAN2指PC2、 Router2(Ethernet 0)所组成的局域网；LAN3指PC3、 Router3(Ethernet 0)所组成的局域网；动态路由协议采用：rip version 2四、实验步骤：1、启动Boson Network Designer软件，选择路由器、PC构成以上拓扑结构，画出拓扑图，然后用Boson NetSim软件对此网络进行配置。
计算机网络RIP路由器动态配置实验报告
-------计算机系
实验报告
（2015 —2016 学年第二学期）
课程名称计算机网络
实验名称实验6 RIP路由器动态配置
专业计算机科学与技术（非师一班）年级14级
成员1学号------------ 成员1姓名_-----------_ 成员2学号----------- 成员2姓名----------- 指导教师---------------------- 实验日期2015-12-9---------------
图2 Router 0的基本配置的基本配置如图3所示：
图6 Router 0显示的路由配置信息图7 Router 1显示的路由配置信息
图8 PC0与PC1的ping通情况
图9 PC0与PC2和PC3之间的ping通情况图10 PC1与PC2和PC3之间的ping通情况
图11 PC2与PC3之间的ping通情况图12 连通后的拓扑图
注：1、报告内的项目或设置，可根据实际情况加以补充和调整
2、教师批改学生实验报告应在学生提交实验报告10日内。
实训名称：RIP动态路由基本配置
实训名称：RIP动态路由基本配置一、实训原理Router ripNet 直连网络号二、实训目的了解RIP的基本配置，并了解RIP的学习原理三、实训步骤：拓扑图第一步：配IP地址先配R1的路由器EnConfInt F0/0Ip add 192.168.1.2 255.255.255.0No shutInt f0/1Ip add 192.168.2.1 255.255.255.0No shut再配R2的路由器EnConfInt F0/0Ip add 192.168.2.2 255.255.255.0No shutInt f0/1Ip add 192.168.3.1 255.255.255.0 No shut再配R3的路由器EnConfInt F0/0Ip add 192.168.3.2 255.255.255.0 No shutInt f0/1Ip add 192.168.4.1 255.255.255.0 No shut第二步：给路由器由器配置动态RTIP 先配R1的路由器router rip //全局配置模式下network 192.168.1.0network 192.168.2.0先配R2的路由器router rip //全局配置模式下network 192.168.2.0network 192.168.3.0先配R3的路由器router rip //全局配置模式下network 192.168.3.0network 192.168.4.0第三步：给PC机配置IP地址此处略去1000字四、实训结果查看路由show ip route //全局特权模式下R1路由器的路由表R2路由器的路由表R3路由器的路由表PC0 ping PC1的结果。
动态路由配置实验报告
实验名称：动态路由的配置姓名：专业：班级：学号：指导教师：实验日期：【实验目的】1.学会用配置静态路由；2.学会用RIP协议配置动态路由。
【实验原理】动态路由是网络中的路由器之间相互通信，传递路由信息，利用收到的路由信息更新路由器表的过程。
它能实时地适应网络结构的变化。
如果路由更新信息表明发生了网络变化，路由选择软件就会重新计算路由，并发出新的路由更新信息。
这些信息通过各个网络，引起各路由器重新启动其路由算法，并更新各自的路由表以动态地反映网络拓扑变化。
动态路由适用于网络规模大、网络拓扑复杂的网络。
RIP采用距离向量算法，即路由器根据距离选择路由，所以也称为距离向量协议。
路由器收集所有可到达目的地的不同路径，并且保存有关到达每个目的地的最少站点数的路径信息，除到达目的地的最佳路径外，任何其它信息均予以丢弃。
同时路由器也把所收集的路由信息用RIP协议通知相邻的其它路由器。
这样，正确的路由信息逐渐扩散到了全网。
【实验步骤】1. 在Packet Tracer软件环境当中搭建实验环境，并画出如下拓扑图，共使用4台路由器，5台PC机，1台交换机，其中两个路由器之间用交叉线连接，交换机与其他设备都用直通线连接。
图一网络拓扑图2. 按照事先想好的如上图中标示的地址在计算机中设置好IP地址，子网掩码，默认网关。
如设置PC1的相关截图如下：图二 PC1的IP地址图三 PC1的网关3．利用ping命令测试同一网段的两台PC机之间的连通性，若出现Reply from语句则表示两台PC机之间相互连通了，若出现Request timed out则表示还没有连通，如下图所示是测试同一网段的PC0和PC4之间的连通性，出现Reply from语句，表示两台计算机之间连通了。
图四用ping命令测试连通性4.在路由器中分别添加与之相连的网段的网络号，相关截图如下：图五路由器设置5.利用ping命令测试不同网段的PC机（PC1和PC3）之间的连通性，测试结果如下，结果表明连通了。
RIP动态路由的配置实验报告
（1）掌握RIP 动态路由协议的基本原理；（2）掌握RIP 动态路由的基本配置，实现网络间的互通；（3）掌握路由汇总的概念和作用，并通过路由器来实现路由汇总;二、实验内容（用最简练的语言反映实验的内容）RIP 属于距离矢量路由协议，使用跳数作为路径选择的参数，并规定以目标网络的最大跳数为15，如果超过此跳数，则直接丢弃数据包；RIP 路由协议每30秒更新一次，并在相邻路由器上进行路由信息广播。
三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）搭建拓扑结构 RIP^291V 、 乂"Route 「0、 $、o—J>PC-PT PCI实验项目RIP 动态路由的配置实验日期 2021年11月11日（星期四第5-6节）实验成绩、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）7暫1Rouj:erlRoiu|er21 11|r*.1*chO2AT7chi2960 Swi Sw P 匚-PTPCOSwitch。
代码Switch>enableSwitch#confiterSwitch(config)#vlan100Switch(config-vlan)#exitSwitch(config)#intfaO/1Switch(config-if)#switchportaccessvlan100 Switch(config-if)#exitSwitch(config)#intgO/2Switch(config-if)#switchportaccessvlan100 Switch(config-if)#exitSwitch(config)#intg0/2Switch(config-if)#noshutdownSwitch(config-if)#exitSwitch(config)#Switchl代码Switch>enableSwitch#confiterSwitch(config)#vlan200Switch(config-vlan)#exitSwitch(config)#intfa0/1Switch(config-if)#switchportaccessvlan200 Switch(config-if)#exitSwitch(config)#intg0/1Switch(config-if)#switchportaccessvlan200 Switch(config-if)#exitSwitch(config)#intg0/1Switch(config-if)#noshutdownSwitch(config-if)#exitSwitch(config)#Router。
