十二烷基硫酸钠对碳纳米管悬浮液分散性能的影响

合集下载

十二烷基硫酸钠对纳米碳纤维的分散作用

十二烷基硫酸钠对纳米碳纤维的分散作用王宝民;马海楠;张源【期刊名称】《材料导报》【年(卷),期】2014(028)006【摘要】以十二烷基硫酸钠(SDS)为分散剂,采用超声分散法制备了分散性良好的纳米碳纤维(CNFs)悬浮液,结合紫外/可见分光光度计法、Zeta电位法、表面张力测试、透射电镜(TEM)观察、扫描电镜(FESEM)观察和静置离心法,对不同SDS浓度的CNFs悬浮液的均匀性和稳定性进行了表征,同时对SDS的分散机理进行了探讨.实验结果表明,当SDS质量浓度达到1.6 g/L时,CNFs悬浮液的分散稳定性最好,Zeta电位绝对值达到最大,SDS溶液表面张力最低.TEM和FESEM观察发现,分散后的CNFs团聚现象消失,表面有吸附膜形成,证明在分散过程中,SDS会吸附于CNFs表面,使表面张力下降,并通过自身电离产生的静电斥力与疏水链段的空间排斥力共同作用来实现CNFs的分散.【总页数】6页(P21-25,36)【作者】王宝民;马海楠;张源【作者单位】大连理工大学土木工程学院,大连110624;大连理工大学土木工程学院,大连110624;大连理工大学土木工程学院,大连110624【正文语种】中文【中图分类】TQ127.1【相关文献】1.纳米碳纤维表面修饰及其在水溶液中的分散 [J], 王宝民;马海楠;张源;Chuan Fook Lai2.十二烷基硫酸钠对碳纳米管悬浮液分散性能的影响 [J], 黄苏萍;肖奇3.纳米碳纤维负载钯催化剂在Heck反应中的应用——载体相互作用的影响 [J], 朱俊;赵铁均;Ingvar KVANDE;陈德;周兴贵;袁渭康4.聚丙烯酰胺与十二烷基硫酸钠的相互作用——对二甲基黄的增溶作用 [J], 曾利容5.纳米碳纤维的微观结构调控与催化作用 [J], 隋志军;李平;周静红;朱贻安;De Chen;周兴贵因版权原因，仅展示原文概要，查看原文内容请购买。

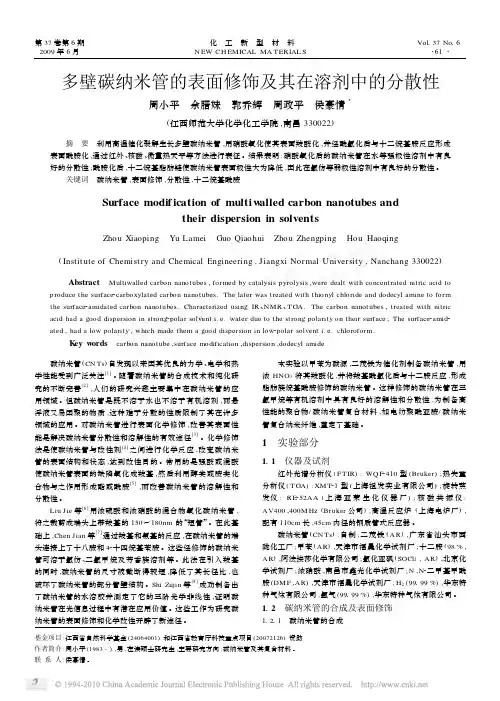

多壁碳纳米管的表面修饰及其在溶剂中的分散性

第37卷第6期2009年6月化　工　新　型　材　料N EW CH EMICAL MA TERIAL S Vol 137No 16・61・基金项目:江西省自然科学基金(24064001)和江西省教育厅科技重点项目(20072126)资助作者简介:周小平(1983-),男,在读硕士研究生,主要研究方向:碳纳米管及其复合材料。

联系人:侯豪情。

多壁碳纳米管的表面修饰及其在溶剂中的分散性周小平　余腊妹　郭乔辉　周政平　侯豪情3(江西师范大学化学化工学院,南昌330022)摘　要　利用高温催化裂解生长多壁碳纳米管,用硝酸氧化使其表面羧酸化,并经酰氯化后与十二烷基胺反应形成表面酰胺化,通过红外、核磁、微量热天平等方法进行表征。

结果表明:硝酸氧化后的碳纳米管在水等强极性溶剂中有良好的分散性;酰胺化后,十二烷基脂肪链使碳纳米管表面极性大为降低,因此在氯仿等弱极性溶剂中有良好的分散性。

关键词　碳纳米管,表面修饰,分散性,十二烷基酰胺Surface modif ication of multiw alled carbon nanotubes andtheir dispersion in solventsZhou Xiaoping Yu Lamei Guo Qiaohui Zhou Zhengping Hou Haoqing(Instit ute of Chemist ry and Chemical Engineering ,Jiangxi Normal University ,Nanchang 330022)Abstract Multiwalled carbon nanotubes ,formed by catalysis pyrolysis ,were dealt with concentrated nitric acid toproduce the surface 2carboxylated carbon nanotubes.The later was treated with thionyl chloride and dodecyl amine to form the surface 2amidated carbon nanotubes.Characterized using IR 、NMR 、T GA.The carbon nanotubes ,treated with nitric acid had a good dispersion in strong 2polar solvent i.e.water due to the strong polarity on their surface ;The surface 2amid 2ated ,had a low polarity ,which made them a good dispersion in low 2polar solvent i.e.chloroform.K ey w ords carbon nanotube ,surface modification ,dispersion ,dodecyl amide 碳纳米管(CN Ts )自发现以来因其优良的力学、电学和热学性能受到广泛关注[1]。

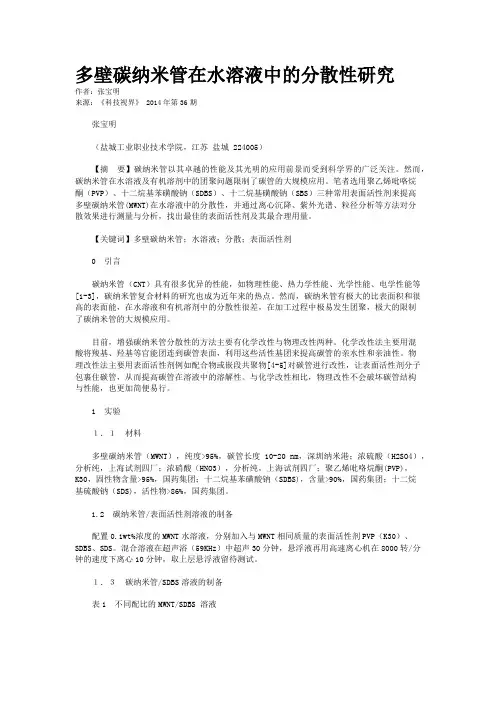

多壁碳纳米管在水溶液中的分散性研究

多壁碳纳米管在水溶液中的分散性研究作者：张宝明来源：《科技视界》 2014年第36期张宝明（盐城工业职业技术学院，江苏盐城 224005）【摘要】碳纳米管以其卓越的性能及其光明的应用前景而受到科学界的广泛关注。

然而，碳纳米管在水溶液及有机溶剂中的团聚问题限制了碳管的大规模应用。

笔者选用聚乙烯吡咯烷酮（PVP）、十二烷基苯磺酸钠（SDBS）、十二烷基磺酸钠（SBS）三种常用表面活性剂来提高多壁碳纳米管(MWNT)在水溶液中的分散性，并通过离心沉降、紫外光谱、粒径分析等方法对分散效果进行测量与分析，找出最佳的表面活性剂及其最合理用量。

【关键词】多壁碳纳米管；水溶液；分散；表面活性剂0 引言碳纳米管（CNT）具有很多优异的性能，如物理性能、热力学性能、光学性能、电学性能等[1-3]，碳纳米管复合材料的研究也成为近年来的热点。

然而，碳纳米管有极大的比表面积和很高的表面能，在水溶液和有机溶剂中的分散性很差，在加工过程中极易发生团聚，极大的限制了碳纳米管的大规模应用。

目前，增强碳纳米管分散性的方法主要有化学改性与物理改性两种。

化学改性法主要用混酸将羧基、羟基等官能团连到碳管表面，利用这些活性基团来提高碳管的亲水性和亲油性。

物理改性法主要用表面活性剂例如配合物或嵌段共聚物[4-5]对碳管进行改性，让表面活性剂分子包裹住碳管，从而提高碳管在溶液中的溶解性。

与化学改性相比，物理改性不会破坏碳管结构与性能，也更加简便易行。

1 实验１．１材料多壁碳纳米管（MWNT），纯度>95%，碳管长度10-20 nm，深圳纳米港；浓硫酸（H2SO4），分析纯，上海试剂四厂；浓硝酸（HNO3），分析纯，上海试剂四厂；聚乙烯吡咯烷酮(PVP)，K30，固性物含量>95%，国药集团；十二烷基苯磺酸钠（SDBS)，含量>90%，国药集团；十二烷基硫酸钠（SDS)，活性物>86%，国药集团。

1.2 碳纳米管/表面活性剂溶液的制备配置0.1wt%浓度的MWNT水溶液，分别加入与MWNT相同质量的表面活性剂PVP（K30）、SDBS、SDS。

探析碳纳米管改性方法

探析碳纳米管改性方法1 前言自从1991年碳纳米管被Iijima发现以来，其凭借出众的力学、电学、热学、化学性能、极高的长径比（100—1000）以及纳米尺寸上独特的准一维管状分子结构，表现出运用在未来科技领域里所具有的巨大潜在价值，迅速成为物理、化学、材料科学领域里的研究热点。

碳纳米管是由很多碳原子组合在一起形成的石墨片层卷成的中空管体，根据其石墨片层数的不同，可分为单壁碳纳米管(SWNTs)和多壁碳纳米管(MWNTs)。

由于碳纳米管主要由碳元素组成，与聚合物的成分相似，所以可以使用CNT来增强聚合物纳米复合材料。

随着的生产CNT方法越来越简便，其价格也越来越便宜，这种方法相对于在聚合物中添加含碳填料来改善聚合物性能等传统方法，改性效果更好，市场需求更广，经济前景更乐观。

可以预见，在不久的将来CNT将会成为制备聚合物基复合材料的主要原料。

2 碳纳米管的处理由于其自身固有缺陷，碳纳米管从合成到被应用到复合材料中，需要经过纯化和表面改性两个过程。

2.1 碳纳米管的纯化目前合成碳纳米管的方法很多，但无论是经典的电弧放电法，还是新兴的水热法、火焰法、固相复分解反应制备法、超临界流体技术法制备成的碳纳米管都不可避免的被各种无定形碳颗粒、无定形碳纤维和石墨微粒等杂质附着，混杂在一起，影响其纳米粒子独有的小尺寸效应、界面效应、量子效应。

它们的化学性质也相似，不但给后续制备复合材料带来困难，而且使其性能的发挥受到很大的影响，所以必须进行纯化处理。

主要的方法是依靠碳纳米管和杂质对强氧化剂的敏感程度不一样，通过控制氧化剂的用量和氧化反应的时间来达到纯化的目的。

目前主要的氧化方法有：气相氧化法、液相氧化法、固相氧化法和电化学氧化法。

2.2 碳纳米管的改性经过纯化处理的碳纳米管仍然不能直接用来制备复合材料，由于它的惰性表面、管与管之间固有的范德华力、极大的比表面积和长径比，会使其在复合材料基体和溶液体系中产生非常严重的团聚与缠结，不利于创造良好的界面和在聚合物中的均匀分散及其优异性能的发挥。

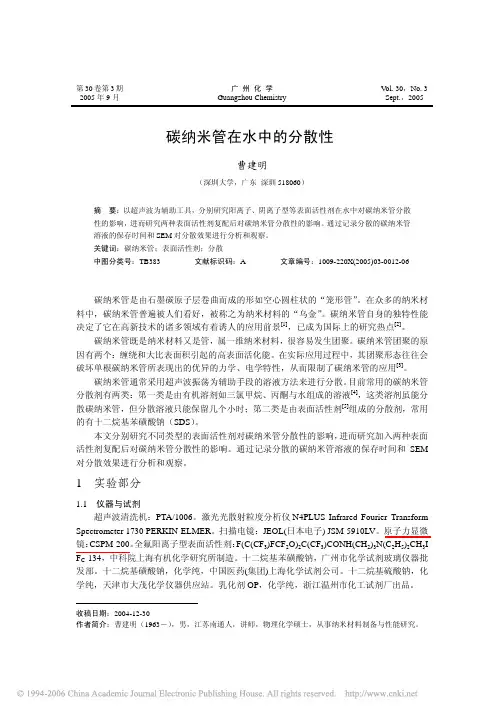

碳纳米管在水中的分散性

第30卷第3期2005年9月广州化学Guangzhou ChemistryV ol. 30，No. 3Sept.，2005 碳纳米管在水中的分散性曹建明（深圳大学，广东深圳518060）摘要：以超声波为辅助工具，分别研究阳离子、阴离子型等表面活性剂在水中对碳纳米管分散性的影响，进而研究两种表面活性剂复配后对碳纳米管分散性的影响。

通过记录分散的碳纳米管溶液的保存时间和SEM对分散效果进行分析和观察。

关键词：碳纳米管；表面活性剂；分散中图分类号：TB383 文献标识码：A 文章编号：1009-220X(2005)03-0012-06碳纳米管是由石墨碳原子层卷曲而成的形如空心圆柱状的“笼形管”。

在众多的纳米材料中，碳纳米管普遍被人们看好，被称之为纳米材料的“乌金”。

碳纳米管自身的独特性能决定了它在高新技术的诸多领域有着诱人的应用前景[1]，已成为国际上的研究热点[2]。

碳纳米管既是纳米材料又是管，属一维纳米材料，很容易发生团聚。

碳纳米管团聚的原因有两个：缠绕和大比表面积引起的高表面活化能。

在实际应用过程中，其团聚形态往往会破坏单根碳纳米管所表现出的优异的力学、电学特性，从而限制了碳纳米管的应用[3]。

碳纳米管通常采用超声波振荡为辅助手段的溶液方法来进行分散。

目前常用的碳纳米管分散剂有两类：第一类是由有机溶剂如三氯甲烷、丙酮与水组成的溶液[4]，这类溶剂虽能分散碳纳米管，但分散溶液只能保留几个小时；第二类是由表面活性剂[5]组成的分散剂，常用的有十二烷基苯磺酸钠（SDS）。

本文分别研究不同类型的表面活性剂对碳纳米管分散性的影响，进而研究加入两种表面活性剂复配后对碳纳米管分散性的影响。

通过记录分散的碳纳米管溶液的保存时间和SEM 对分散效果进行分析和观察。

1 实验部分1.1 仪器与试剂超声波清洗机：PTA/1006。

激光光散射粒度分析仪N4PLUS Infrared Fourier Transform Spectrometer 1730 PERKIN-ELMER。

正交试验法分散碳纳米管的初步研究

．
ａｄ０６ｇＬｆｒＳｎｅＤＳｏｅｔｃｎｉｏｓｎ．／ＤＳｕｄｒＳＳ’ ｗｎｂｓｏｄｔｎ．ｏｉ
ｄｓｅｓｎ，ｒ０ｍｉ，６Ｃ，５ｎ．／ｒＳｉｐｒａｔｗｅｅ３ｎ０ｏ４０Ｗａｄ０８ｇＬｆＤＢＳｄｉｐｅｓｎ，ａｄ２ｍｉ，６Ｃ，３０Ｗｎ６ｏｓｒａｔｎ０ｎ０ｏ６ａｄ０．
ｇＬｆｒＳｉｐｒａｔＷｈｎｍｉｉｇｔｉｗｉｐｒａｔ，ｈｐｉｍｏａｅｗｅｅ０８ｇＬｆｒＳＳａｄ／ＤＳｄｓｅｓｎ．ｏｅｘｎｈｓｔｏｄｓｅｓｎｓｔｅｏｔｍｕｄｓｇｒ．／ＤＢｎｏ
ｗｅｅｍａｅｔｒｕｈｏｔｏｏａｅｔｍｅｈｄＴｅｒｓｌｈｗｅｈｔｈｐｉｍａｔｒｏｉｐｒｉｇｒｄｈｏｇｒｈｇｎｌｔｓｔｏ．ｈｅｕｔｓｏｄｔａ，ｔｅｏｔｓｍｕｆｃｏｓｆｒｄｓｅｓｎｃｒｏａｏｕｅｕｈａｌａｏｎｉ，ｕｔｓｕｄｔｍｐｒｔｒ，ｕｔａｏｎｏｅｎｈｏａｅｏａｂｎｎｎｔｂ，ｓｃｓｕｔｓｕｄｔｒｍｅｌａｏｎｅｅａｕｅｌｓｕｄｐｗｒａｄｔｅｄｓｇｆｒｒ
３４卷第４期２１年２０２月
西
部Leabharlann 皮革ＷＥＳＴＵｅＡＴＨＥＲ

碳纳米管的表面改性及其在NMMO水溶液中的分散稳定性

第34卷第1期2008年2月东华大学学报(自然科学版)J OU RNAL O F DON GHUA UN IV ERSIT Y (NA TU RAL SCIENCE )Vol 134,No.1Feb.2008 文章编号:167120444(2008)0120001204碳纳米管的表面改性及其在N M M O水溶液中的分散稳定性3鲁　江,简义辉,张慧慧,邵惠丽,胡学超(东华大学纤维材料改性国家重点实验室,上海201620)摘　要:研究了采用硝酸回流方法纯化的多壁碳纳米管(MWN Ts )在不同类型的表面活性剂中的分散稳定性,从中选用十二烷基苯磺酸钠(SDBS )对纯化后的MWN Ts 进行表面功能化,并利用透射电子显微镜、红外光谱仪和光学显微镜等对MWN Ts 的纯化和表面功能化效果及其在N 2甲基吗啉2N 2氧化物(NMMO )水溶液中的分散性能进行了分析.实验结果表明,通过硝酸回流纯化处理,能够使MWN Ts 表面拥有较多的羧基和羟基.在超声波作用下,SDBS 可以对纯化后的MWN Ts 进行表面功能化,使其在NMMO 水溶液中具有较好的分散稳定性.关键词:多壁碳纳米管(MWN Ts );功能化;分散;NMMO中图分类号:TQ 340.6 文献标志码:AT h e M o d i f i c a t i o n o f C a r b o n N a n o t u b e sa n d T h e i r D i s p e r s i o nS t a b i l i t y i n N M M O A q u e o u sS o l u t i o nL U J i ang ,J I A N Yi 2hui ,Z HA N G H ui 2hui ,S HA O H ui 2li ,HU X ue 2chao(State K ey Laboratory for Modif ication of Chemical Fibers and Polymer Materials ,Donghu a U niversity ,Sh angh ai 201620,China)Abstract :After being purified with the nitric acid ,the multi 2walled carbon nanotubes (MWN T s )were functionalized with sodium dodecylbenzene sulfonate (SDBS )and then dispersed in NMMO /H 2O system.The purified or functionalized MWN T s and their dispersion stability in NMMO aqueous solution were characterized by using TEM ,FTIR and optical microcopy.The results showed that the surface of the purified MWN T s had many hydroxyl and carboxylicl groups and could be further functionalized successfully by SDBS.The functionalized MWN T s could be dispersed homogeneously in the NMMO /H 2O system.K ey w ords :multi 2walled carbon nanot ubes (MWN Ts );f unctionalization ;dispersion ;NMMO 碳纳米管(Carbon Nanot ubes ,简称CN Ts )是1991年由II J IMA [1]在高分辨透射电镜下发现的.CN Ts 是由碳六元环组成的类似于石墨的平面,按一定方式卷曲而成的纳米级管状结构,长度可达微米级.根据不同的形成条件,CN Ts 可分为单壁碳纳米管(Single 2Walled Carbon Nanot ubes ,SWN Ts )和多壁碳纳米管(Multi 2Walled Carbon Nanot ubes ,MWN Ts ).由于CN Ts 具有较大的长径比、较低的密度、极高的机械强度、较高的导电和导热能力,所以CN Ts 被视为制造高性能和多功能高聚物纳米3 收稿日期:2006211214基金项目:国家自然科学基金项目(50673016)作者简介:鲁　江(1971—),男,湖北武汉人,博士研究生,研究方向为纤维材料改性.E 2mail :ljlujiang @2　东华大学学报(自然科学版)第34卷复合材料的理想填料.目前在开发高性能C N T s/高聚物纳米复合材料方面主要有以下两个难题:(1)能否在高聚物基体中均匀分散C N T s;(2)如何增强C N T s与基体间的界面作用力以便将载荷有效地从基体转移给C N T s.在没有化学键的作用下,C N T s和基体间的载荷转移主要依靠静电作用和范德华力的相互作用来实现[2].但是功能化的C N T s和高聚物基体之间的化学键连接可以更有效地实现载荷转移[3,4].在C N T s表面进行化学改性有两种不同的方法:(1)在C N T s壁上添加官能团[527];(2)在缺陷部位进行功能化.C N T s侧壁碳原子的sp2杂化形成大量的高度离域化π电子,这些π电子可以被用来与含有π电子的其他化合物通过π2π非共价键作用相结合,得到表面修饰的C N T s.这种方法不会对C N T s本身的结构造成破坏,从而可以得到结构保持完整的功能性C N T s.W A N G等[8]利用钛酸酯偶联剂在加热回流的条件下对酸洗纯化后的C N T s进行了功能化处理,结果发现经功能化处理后的C N T s在超高相对分子质量聚乙烯熔体中分散均匀,并且功能化C N T s的加入可使P E 的形态结构排列变得更加有规律.S H I N等[9]通过利用可物理黏接在C N T s表面的两亲性嵌段共聚物胶束作为分散剂,使C N T s既能溶于极性溶剂,又能溶于非极性溶剂中.S T A R等[10]利用P m P V (Po l y(m2p h e n yl e n e vi n yl e n e2co22,52dio c t o x y2p2 p h e n yl e n e vi n yl e n e))与S W N T s之间的π2π共轭作用,得到了稳定的S W N T s悬浮液.实验结果表明, P m P V通过苯基、乙烯基与S W N T s表面的π2π相互作用缠绕于C N T s上.众所周知,L yo c ell纤维是一种将纤维素直接溶解在N2甲基吗啉2N2氧化物(N M M O)和水的混合溶剂中进行特殊纺丝而制得的新型再生纤维素纤维.该纤维具有强度高、截面圆、结构均匀、纤度可控、吸湿性好等优点,不仅可作为服用纤维应用于民用领域,还有望作为碳纤维原丝、高性能纤维等应用于航天、军事等领域.鉴于C N T s具有上述长径比大、力学性能优异、导电性好等优点,笔者目前正在将其混合于N M M O水溶液中进行对L yo cell 纤维改性的研究工作.但要想制得性能优良的C N T s/L yo c ell纤维,首先要解决好C N T s在N M M O水溶液中的分散稳定性问题.其中,对C N T s表面进行合适的功能化处理是一大关键.为此,本文选用几种不同类型的表面活性剂对C N T s 进行了表面修饰,并研究了经表面修饰后的C N T s 在N M M O水溶液中的分散稳定性,由此可为制备性能良好的纺丝液奠定基础.1　实验1.1　原料N2甲基吗啉2N2氧化物(NMMO)水溶液: NMMO质量分数为50%(BASF公司生产);多壁碳纳米管(MWN Ts):采用CVD(化学气相沉积)法生产,外径为20～40nm,长径比>100,层数>15,纯度为95%左右(宁波华实纳米材料有限公司提供);十二烷基苯磺酸钠(SDBS):分析纯(国药集团化学试剂公司生产);十二烷基硫酸钠(SDS):分析纯(国药集团化学试剂公司生产);十六烷基三甲基溴化铵(CTAB):分析纯(国药集团化学试剂公司生产);阿拉伯树胶粉(GA):国药集团化学试剂公司生产.1.2　MWNTs的纯化将500mg MWNT s加入到100mL 2.6mol/L HNO3中并在一定温度下回流36h,然后用微孔滤膜过滤,再用去离子水反复冲洗至滤液的p H值达到7.过滤物在90℃下真空干燥2h,研磨后得到纯化的MWN Ts(简称P2MWN Ts).1.3　MWNTs在不同表面活性剂溶液中的分散稳定性分析将P2MWN Ts放入不同的表面活性剂溶液中,超声波处理30min后在室温下静置一定时间,观察混合溶液有否分层以判断经表面修饰的MWN Ts 的分散稳定性.1.4　采用SDBS对MWNTs的表面功能化处理将P2MWN Ts溶于1%的SDBS水溶液中,混合均匀后超声波处理30min,用微孔滤膜进行过滤.过滤物用去离子水洗涤两次后烘干,经研细得到表面功能化修饰的MWN Ts(简称F2MWN Ts).1.5　MWNTs的形态观察采用日立公司的Hitachi H800型透射电子显微镜观察纯化前后MWN Ts的形态结构及分布. 1.6　MWNTs及SDBS的红外分析采用美国Nicilet公司的Nicolet220sx2B型红外光谱仪(F TIR)并用K Br压片法对纯化前后、功能化MWN Ts及SDBS进行红外测试.第1期鲁　江,等:碳纳米管的表面改性及其在NMM O 水溶液中的分散稳定性3　1.7　MWNTs 在NMMO水溶液中的分散稳定性分析采用日本Olymp us XP 51型光学显微镜,在500倍放大倍数下观测各种MWN Ts 在NMMO 水溶液中的分散情况.2　结果与讨论2.1　MWNTs 纯化处理的效果分析图1是纯化前后MWN Ts 的TEM 照片.从图1(a )可以看到:尚未纯化的MWN Ts 表面粗糙,并覆盖有大量的杂质.据文献[11]报道,这些杂质大多为无定形碳、碳纳米粒子以及金属颗粒等.从图1(b )可以看到:经酸洗纯化之后,MWN Ts 表面原包裹的大部分杂质已经被去除,表面变得比较纯净和光滑;MWN Ts 的直径约为20～40nm ,平均长度在微米级以上.图1　纯化前后MWNTs 的TEM 照片Fig.1　TEM photographs of ra w MWNTsand purif ied MWNTs图2为原始M W N T s ,P 2M W N T s ,F 2M W N T s 及SDB S 的红外光谱图.从图2曲线a 和b 可以看出M W N T s 样品在1580c m -1附近均有共同的吸收峰,这个振动峰是C N T s 管壁的E 1u振动模,表明了C N T s 石墨结构的存在[12].从图中曲线b 可以看图2　SDBS 及经不同处理的MWNTs 的红外光谱图Fig.2　I nfrared spectra of SDBS and MWNTs withdifferent treatment出:经过酸洗的M W N Ts 在3400和1700c m -1附近出现两个较强的吸收峰,前者为羟基(-O H )的吸收峰,后者为羧基中CO 的伸缩振动吸收峰.而原始M W N T s (见曲线a )在1700c m -1附近则几乎没有吸收峰,在3400c m -1附近的吸收峰也相对较弱,此峰主要是由于红外测试制样时,在KB r 压片过程中从环境空气中吸入的少量水份所致.此结果说明了M W N T s 经过硝酸纯化处理后在管壁上引入了羧基及羟基官能团.图2中的曲线d 和c 是表面活性剂SDB S 及F 2M W N T s 的红外光谱图,将在下一节进一步分析.2.2　纯化MWNTs 在不同表面活性剂中的分散稳定性研究为了选择MWN Ts 的合适的表面活性剂,本实验对MWN Ts 在水、阴离子表面活性剂SDBS 、SDS 、阳离子表面活性剂CTAB 及非离子表面活性剂GA 中的分散稳定性进行了比较.首先将一定量的纯化MWN Ts 加入到水、1%及3%的SDBS 水溶液、1%的SDS 水溶液、1%CTAB 以及1%GA 水溶液中,并分别对它们进行超声处理30min.然后将它们静置,观察分层现象.从实验中可以发现,P 2M WN Ts 水溶液仅静置30min 即发生分层现象.1%C TAB 水溶液放置24h 后也有沉淀物出现.而其他溶液在放置一周后仍然没有出现分层现象,整个溶液呈现均匀的黑色.图3为纯化M WN Ts 在不同表面活性剂溶液中静置1周后的照片,从中可以看出,A 瓶溶液已明显分层,D 瓶溶液也不够均匀,而B ,C ,E ,F 瓶中的溶液则比较均匀,由此表明M WN Ts在一定质量分数的SDBS ,SDS 及GA 溶液中的分散稳定性均较好.A:水溶液;B:1%S D BS;C:3%S D BS;D:1%CT A B;E:1%S DS;F:1%G A图3　P 2MWNTs 在不同表面活性剂中静置1周后的照片Fig.3　The photograph for P 2MWNTs in thedifferent su rfactants stored in the room temperatu re for 1w eek4　东华大学学报(自然科学版)第34卷在上述研究基础上,本文进一步以SDB S为表面活性剂进行了M W N Ts的表面功能化处理及其在N M M O水溶液中的稳定性研究.前述图2中曲线d为SDB S的红外光谱结果,从中可以看到:—C H2基团在2926和2855c m-1处有两个吸收峰,在2985c m-1处有—C H3基团的不对称伸缩振动峰.1602和1497c m-1处的吸收峰则是由于苯环中C C键的伸展振动产生的,1220c m-1处的峰为SO2-4的特征峰[13].图2中曲线c为采用SDB S进行表面功能化后的M W N Ts的红外光谱结果.与图2中的曲线b相比,功能化后的M W N T s在3400和1700c m-1附近的峰略有偏移.另外还可看出,功能化后的M W N T s除保留着上述S D B S的特征吸收峰外,苯环的C C振动峰也从1602和1497c m-1分别移到1565和1458c m-1附近,这是由于功能化后S D B S的苯环连接到了C N T s管壁上所致[14].这些结果充分表明了碳纳米管与S D B S在超声处理下发生了相互作用,S D B S包裹在碳纳米管上从而使碳管发生了功能化.利用S D B S这种阴离子型表面活性剂,其疏水基-C12H25C6H4与碳纳米管以范德华力结合,其亲水基-S O3N a与水分子结合伸向液体内部,改善了碳纳米管对水的浸润效果.附着在碳纳米管表面后,使其带有同性的负电荷,利用静电排斥的作用形成了电能障以防止碳纳米管重新团聚,使碳纳米管在水溶液中得到良好的分散.2.3　F2MWNTs在NMMO水溶液中分散稳定性表征将经过SDBS处理过的F2MWN Ts与经适当浓缩的NMMO水溶液混合,超声波处理30min后在室温下静置,观察分层现象.图4为放置3个月后不同质量分数的功能化MWN Ts混合溶液的照片.从图4可以看到,A,B,C,D4个瓶中的溶液均没有分层,溶液整体呈现均匀的黑色.这表明了在一定条件下,F2MWN Ts可以均匀地分散于NMMO水溶液中,并具有较好的分散稳定性.为了进一步表征功能化MWN T s在NMMO水溶液中的分散程度,本文还采用光学显微镜在500倍放大倍数下观察了各种混合溶液.图5为P2MWN T s 和SDBS处理的F2MWN T s质量分数分别为0.2%, 0.5%,1%,3%及5%的NMMO水混合溶液的光学显微镜照片.从图5中可以看到,经表面活性剂SDBS 处理的F2MWN T s在上述质量分数范围内在NMMO 水溶液中分散均匀,无明显的团聚现象.相比之下,未经表面活性剂修饰的MWN T s在NMMO水溶液中即使质量分数仅为0.5%,也呈现出明显的团聚现象,F2M W NTs的质量分数分别为:A:0.2%;B:0.5%;C:1%;D:3%图4　不同质量分数的F2MWNTs/NMMO水混合溶液静置3个月的照片Fig.4　The photograph for the MWNTs suspension and the N MM O aqu eous solu tion w ith th e di fferent concentrationsof the MWNTs stored in the room temperature for3months(a)0.5%P2MW NT s;(b)0.2%F2MW NT s;(c)0.2%F2MW NT s;　(d)1%F2MW NT s;(e)3%F2MW NT s;(f)5%F2MW NT s图5　P2MWNTs及不同质量分数F2MWNTs与N MMO混合溶液的照片Fig.5　T he photographs for P2MWNTs and F2MWNTsin N MM O solution w ith different concentration且团聚体颗粒尺寸较大.由此表明通过对MW NT s的SD BS表面修饰,可显著提高其在NMMO水溶液中的分散稳定性,有利于制得性能稳定的纺丝液.3　结论(1)经过硝酸回流纯化处理后,不仅可以提高(下转第11页)第1期李　光,等:含离子基团的聚对苯二甲酸丁二醇酯(SPBT)的制备及结晶特性11[11]　何汉宏.PET离聚物的合成与结构性能表征[J].中国纺织大学学报,1998,24(2):17221.[12]　AV RAM I M.K ine tics o f Phase C hang eⅠ.G enera l theo ry[J].J C hemPhy s,1939,7:110321115.[13]　AV RAM I M.K ine tics o f Ph ase C hang eⅡ.T ransfo r m a tion2ti m e R e la tionfo r R andomD istribu tion o f N u c le i[J].J C h emPhy s,1939,8:2122224.[14]　AV RAM I M.K ine tics o f Phase C h angeⅢ.G ranu la tion,Phase C hange and M ic ro stru c tu re[J].J C hemPhy s,1941,9:1772184.[15]　L I R K Y,T JO N G S C,X IE X L.T he S tru c tu re andPhy s ica l P rope rties o f In S itu C om po s ites B ased onS em iflex ib le T h e rm o tro p ic L iq u id C ry sta llin e C opo lyesteram id eand Po ly(bu ty lene tereph tha la te)[J].Jou rna l o f P o lym erS c ien c e,P a rt B:P o lym e r P h y s ic s,2000,38(3):4032414.(上接第4页)MWN Ts的纯度,而且能够使MWN Ts表面接上羧基和羟基等官能团,提高MWN Ts的表面活性,从而有利于表面功能化.(2)经过适量的十二烷基苯磺酸钠表面修饰后的MWN Ts在NMMO水溶液中的分散稳定性能得到显著提高.参　考　文　献[1]　II J I M A S.H elical M icr otubules of G ra ph itic C arb on[J].Nature,1991,354(11):56258.[2]　LI A O K,LI S.I nter facial C h aracteristics of a C arb onNan otube2P olystyren e C om posite S ystem[J].A ppl PhysLett,2001,79(25):422524227.[3]　Z H UJ,K I MJ D,PE NGH,et al.I m pr ov ing theD is persionand Integrationo f S ingle2W alled C arb on Nan otubes in E poxyC om pos ites through Functionalization[J].Nan o Lett,2003,3(8):110721113.[4]　MIT CHE LL C A,B AHR J L,ARE P A LLI S,et al.D is pers ionof Fun ctionalizedC arb onNan otubesin P olystyrene[J].M acr om olecules,2002,35(23):882528830.[5]　LI N Y,Z H O U B,FE R N A N D O K A.P oly m eric C arb onN an oc om p os ites fr om C arb on N an otub es F u n cti on aliz ed w ithM atrix P oly m er[J].M a cr om ole cu les,2003,36(19):719927204.[6]　G O JNY F H,NAST A LCZY KJ,R OS LA NIE C Z,et al.S urface M od ified Mu lti2w alled C arb on Nan otubes in C NT/E poxy2c om pos ites[J].C hem ical Physics Letters,2003,370(5):8202824.[7]　S UN Y,WI LS O N S R,S CH USTE R D I.H igh D iss olutionand S trongLight E m issionof C arb on Nan otubes in Ar om aticAm ine S olv ents[J].J AmC hem S oc,2001,123(22):534825349.[8]　W A NG YP,CHE NGRL,LI A NGLL,et al.S tudyon thePre paration and C haracterization of Ultra2high M olecularW eight P olyethylene2carb on Nan otubes C om pos ite F iber[J].C om pos ites S cience and T echn ology,2005,65(5):7932797.[9]　SHI N H I,MI NB G,JE O NGW Y,et al.A m ph iph ilicB lockC o p oly m er M ic e lles:N e wD is pers i on for S in g le W all C arb onN an otub es[J].M a cr om ole cu lar R a pidC om m un ic ati ons,2005,26(18):145121457.[10]　ST AR A,ST O D D ART J F,STE UE R M A N D,et al.Pre paration and Properties of P oly m er2wra pped S ingle2w alledC arb on Nan otubes[J].Angew C hem I nt E d,2001,40(9):172121725.[11]　H O U PX,B AIS,Y A NGQ H,et al.M u lti2ste p P uri fic ati ono fC arb onN an otub es[J].C arb on,2002,40(1):81285.[12]　吴小利,岳涛,陆荣荣,等.碳纳米管的表面修饰及FTI R,R am an和X PS光谱表征[J].光谱学与光谱分析,2005,25(10):159521598.[13]　N AK ANSHI K,S O LO M O N P.In frared Abs orptionS pectros c opy[M].S an Francis c o:H olden2D ay I nc,1977. [14]　IS LA M M,R O JAS E,BE RG EY D,et al.H igh W eightFraction S urfactant S olubilization of S ingle2W all C arb onNan otubes in W ater[J].Nan o Lett,2003,3(2):2692273.。

碳纳米管分散性的研究

图8 2. 6. 1. 2 碳纳米管分散的 AFM 图
图 9 碳纳米管分散的 AFM 图
从图 9中也可看到碳纳米管呈现单根分散的状态。其粒度分析结果见图 10。
图 6 0. 5g/L的十二烷基苯磺酸钠复配乳化剂 OP对碳纳米管分散性的影响
由图 6可以看出碳纳米管悬浮液的稳定性很好 , 0. 05g/L 的十二烷基苯磺酸钠复配 2. 5%的乳化剂 OP能保存 5. 5天。其次是 0. 05g/L的十二烷基苯磺酸钠与 3. 00%乳化剂复配后能使碳纳米管悬浮液保存 4天。实验说明当阴离子表面活性剂与非离子表面活性剂复配后吸附在碳纳米管上的效果最好 ,十分有效地防止了碳纳米管的聚集作用。
间 /h 0. 5 1
间 /h 3 13
FC - 134
0. 1
4
25
FC - 134
0. 1
6
24. 5
从表 1中可以明显看出 ,延长超声振荡时间后碳纳米管的稳定性大大加强。这是由于在超声场中 ,频率超声波所产生的“超声空化气泡 ”爆炸时释放出巨大的能量 ,产生局部的高温高压环境和具有强烈冲击力的微射流。这种空化作用有利于微小颗粒的形成 ,还可以对团聚起到剪切作用。另外 ,超声空化作用在形成的颗粒表面上产生的大量微小气泡又进一步抑制了颗粒的凝结和长大 [7 ] 。
8
广东化工
2005年第 4期
1. 3 样品表征
采用 COULTER N4型激光光散射仪观测碳纳米管径及分布情况。测试条件 : 温度为 20. 0℃; 散射角度为 23. 0°、 30. 1°、62. 6°、90. 0°;散射时间为 300 s、300 s、180 s、180 s;收集数据范围为 1. 0 ～3000nm ,主要观察 90. 0°的管径大小。选取均匀分散的碳纳米管溶液滴于经预处理的抛光硅片上 ,采用 JEOL (日本电子 ) JSM - 5910LV 扫描电镜及 CSPM - 2000 原子力显微镜观察碳纳米管的分散情况。采用 PERKIN ELM ER 1730型红外光谱仪对碳纳米管溶液进行结构分析。采用 NETZSCH STA 409 PG / PC差热分析仪在温度为 25 ～ 1000℃,扫描升温速度为 20℃ /m in,氧氮比为 1 ∶3 面活性剂对碳纳米管分散形态的影响

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

十二烷基硫酸钠对碳纳米管悬浮液分散性能的影响黄苏萍;肖奇【摘要】以十二烷基硫酸钠(SDS)为分散剂,制备碳纳米管悬浮液.通过测定SDS在碳纳米管表面的等温吸附曲线和悬浮液的Zeta电位,研究SDS对碳纳米管表面性质的影响.结果表明:SDS的加入使Zeta电位由-28 mV变为-48 mV左右,SDS浓度c(SDS)为2.0× 10-3 mol/L左右时达到最大电位值并最终趋于稳定；SDS在碳纳米管表面的等温吸附曲线为典型的双平台型(LS型)吸附曲线.SDS吸附量在低浓度下(0.7× 10-3～1.2× 10-3 mol/L范围内)处于第一平台吸附值；随后SDS浓度进一步增大,吸附量迅速上升,在2× 10-3 mol/L处趋近饱和吸附,吸附量达到第2个平台.悬浮碳纳米管浓度测定结果表明SDS可作为水性体系碳纳米管的分散剂,SDS的最佳浓度范围为2.0×10-3～8.0×10-3 mol/L,通过静电排斥和位阻效应有效阻止碳纳米管的团聚.【期刊名称】《粉末冶金材料科学与工程》【年(卷),期】2012(017)001【总页数】6页(P133-138)【关键词】碳纳米管;十二烷基硫酸钠;分散【作者】黄苏萍;肖奇【作者单位】中南大学粉末冶金国家重点实验室,长沙410083;中南大学资源加工与生物工程学院,长沙410083【正文语种】中文【中图分类】O648碳纳米管(carbon nanotubes, CNTs)自 1991年由Iijima[1]发现以来，由于其独有的结构和奇特的物理、化学特性，成为世界范围内的研究热点之一[2]。

提高碳纳米管的分散性能，消除大的团聚，是碳纳米管应用的重要前提条件[3-4]。

碳纳米管的分散与表面改性可分为共价功能化修饰[5]和非共价功能化修饰 2类。

共价功能化修饰含破坏碳纳米管功能化位点的sp2结构，从而可能对碳纳米管的电子特性造成一定程度的破坏。

而非共价键功能化修饰可使碳纳米管表面带有大量有机官能团，且不破坏石墨片层自身的大π键电子，因此有机非共价键功能化修饰方法越来越受到重视。

Curran等[6]发现聚间亚苯基亚乙烯(PmPV)和碳纳米管之间π-π键离域电子强烈的配位作用可形成稳定的碳纳米管悬浮液。

Huang等[7]发现聚苯胺分子是通过强烈的π-π配位键作用包覆在碳纳米管表面。

Connell等[8]成功地将聚乙烯吡咯烷酮(PVP)包裹在单壁碳纳米管管壁上，从而提高单壁碳纳米管管壁的亲水性，得到稳定的水性单壁碳纳米管悬浮液。

Zhao等[9]以1种含碱性颜料吸附基团的嵌段结构共聚物—聚氨基甲酸乙酯(PAME)对碳纳米管进行分散，利用共聚物间空间位阻的存在，显著改善碳纳米管在乙醇介质中的分散性。

Bandyopadhyaya等[10]将单壁碳纳米管在阿拉伯树胶(GA)的水溶液中超声处理后，得到可在数月内保持稳定的单壁碳纳米管悬浮液。

Ham等[11]在碳纳米管悬浮液中添加表面活性剂，通过烷基疏水链的吸附作用提高碳纳米管的分散性。

Islam 等[12]采用十二烷基苯磺酸钠(SDBS)、十二烷基硫酸钠(SDS)、曲拉通(Triton X-100)等表面活性剂对碳纳米管进行处理，认为表面活性剂的分散作用与碳纳米管与表面活性剂之间的疏水作用力、烷基链的长度、所带前端基团的尺寸以及表面活性基团与碳纳米管中心轴的平行程度等有关。

Vaisman等[13]研究表明阳离子表面活性剂十六烷基三甲基溴化铵(CTAB)在水性体系中，由于CTAB与荷负电的碳纳米管间的静电作用而表现出很好的分散作用。

Matarredona等[14]发现阴离子表面活性剂SDBS主要通过疏水链与苯环作用形成的位阻层，使碳纳米管有效稳定分散，并研究了SDBS分子在碳纳米管表面的不同吸附状态。

Jiang等[15]系统研究了SDS对多壁碳纳米管在水中分散性的改善，结果表明SDS通过静电-空间位阻的共同作用提高悬浮液的稳定性。

基于以上分析，有关有机小分子和有机聚合物对碳纳米管的分散稳定性做了大量的实验工作，但目前仍亟待解决的问题是：有机分散剂在碳纳米管表面的吸附行为缺乏系统研究，特别是由于大多数有机分散剂自身无发色基团，无法通过紫外可见光谱法测定其表面吸附量。

针对上述问题，本文作者选择表面活性剂SDS作为研究对象，采用显色剂染色法测定SDS 在碳纳米管表面的吸附量，并且采用SDS为表面活性剂，制备碳纳米管悬浮液，研究SDS对碳纳米管表面电性质的影响，测定SDS在碳纳米管表面的等温吸附曲线，确定最佳表面活性剂用量，并在实验结果基础上进一步讨论 SDS的吸附机理和分散机理。

此研究成果不仅为解决因自身无发色基团而无法通过紫外吸收光谱测定吸附量的难题提供 1种简单易行的方法，而且为下一步系统研究有机分散剂在碳纳米管/溶液界面的吸附行为打下基础。

碳纳米管(carbon nanotubes，缩写为CNTs)由深圳纳米港提供，纯度(质量分数)为97.61%；SDS、NaOH、HCl等其他试剂均为分析纯；实验选用去离子水。

悬浮液制备过程如下：用去离子水配制不同浓度的表面活性剂SDS溶液，然后将碳纳米管粉体加入到溶液中，超声波振荡后即得到稳定分散的碳纳米管悬浮液。

超声波功率与频率分别为90 W与40 kHz，超声时间30min。

采用紫外－可见光光谱吸光度法[15]测定分散体系中悬浮碳纳米管的质量浓度ρ(CNTs)，以此表征碳纳米管悬浮液的分散性。

ρ(CNTs)越大，则悬浮液的分散性越好。

首先制备数份碳纳米管质量浓度为 0～0.1 g/L、SDS浓度为4×10-3 mol/L的碳纳米管悬浮液，超声波分散后在紫外可见分光光度计上扫描，在波长为 500 nm处测定其吸光度，得到碳纳米管质量浓度-吸光度标准工作曲线，如图1所示。

再将碳纳米管质量浓度为0.1 g/L、具有不同SDS浓度的悬浮液超声分散后，吸取上层悬浮液，测定其吸光度，以相同浓度的SDS水溶液为参比，根据图1定量计算出上层悬浮液中碳纳米管的质量浓度ρ(CNTs)。

采用DELSA 440SX型 Zetaplus电位仪(Counter America)测定碳纳米管的表面电位。

取一定体积分散好的CNTs悬浮液上清液，加入到不同浓度的SDS溶液中稀释后进行电位测定，选用NaOH和HCl调节悬浮液的pH值。

表面活性剂SDS自身无发色基团，无法通过紫外可见光谱法测定其表面吸附量，本文作者采用显色剂染色法测定 SDS在碳纳米管表面的吸附量。

前期研究表明[16]：采用显色剂溴酚红(BPR)可以对阳离子表面活性剂CTAB进行染色，如图2所示，BPR自身吸收特征峰出现在λ=440 nm处，BPR与CTAB能生成CTAB-BPR离子络合物，其特征吸收峰为λ=590 nm，而阴离子表面活性剂SDS的加入对BPR的560～600 nm之间的吸收光谱无影响。

将碳纳米管与 SDS的混合溶液进行超声波振荡后，静置24 h以保证SDS充分吸附。

将达到吸附平衡的碳纳米管悬浮液真空抽滤，滤膜孔径0.22 μm。

滤液适当稀释保证其在SDS吸光度-浓度标准工作曲线线性范围内，利用 SDS-CTAB-BPR 显色法测定滤液中游离SDS的浓度，便可测定SDS在碳纳米管粉体表面吸附前后浓度的变化，并按此计算出其吸附量。

设c0和c是吸附前后SDS溶液的浓度，则表面活性剂的吸附量Γ为：式中：V为悬浮液的体积；m为悬浮液中碳纳米管的质量。

在水溶液中，阴阳离子表面活性剂中疏水阴离子与疏水阳离子会形成盐沉淀。

因此，可利用 BPR与CTAB染色反应以及SDS与CTAB沉淀反应的基本原理来测定SDS的浓度。

测定原理如下：如图3所示，未加入SDS时，BPR与CTAB作用，在λ=590 nm处有明显的强峰，此峰可认为是BPR-CTAB离子络合物的吸收特征峰[16]；随着SDS浓度(0～5.55×10-4 mol/L)增加，BPR-CTAB离子络合物在590 nm处的特征峰强度逐渐变弱乃至完全消失。

由于SDS与BPR间无相互作用且对BPR紫外-可见吸收光谱无影响(如图2所示)，因此图3中λ=590 nm处峰强递减的原因可认为是： SDS取代BPR-CTAB离子络合物中的BPR而形成CTAB-SDS盐沉淀，导致BPR-CTAB离子络合物逐渐发生解离，BPR-CTAB离子络合物浓度不断变小，λ=590 nm处特征吸收峰强度逐渐变弱。

SDS的取代反应方程式如下：通过SDS-CTAB-BPR显色法制定SDS吸光度－浓度标准工作曲线方法如下：于25 mL比色管中，依次加入一定体积的2×10-5 mol/L CTAB、2.0×10-3 mol/L BPR、1%聚乙烯醇PVA溶液(显色稳定剂)，混合均匀，待颜色稳定后加入不同浓度的SDS溶液，稀释至刻度，摇匀，调节pH=4，再以水溶液为参比，在紫外可见光分光光度计上分别测定其在λ=590 nm的吸光度，线性拟合作出SDS的吸光度-浓度标准工作曲线。

如图4所示，SDS的吸光度-浓度线性范围为0～6.0×10-4 mol/L，线性回归方程为A=-3 860.9c+2.343 6，相关系数R2＝0.990 3，表观摩尔吸光系数为3.86×103 mol/(L·cm)。

SDS在碳纳米管表面的等温吸附曲线如图5所示。

由图可见，等温吸附曲线为双平台型(LS型)。

在低浓度范围(0.7×10-3～1.2×10-3 mol/L)SDS 吸附量处于第一平台；随后SDS浓度继续增大吸附量迅速上升，SDS的浓度为2×10-3 mol/L时吸附增加趋势变缓，吸附量达到第2个平台，这说明SDS在碳纳米管表面的吸附已接近饱和；由于2×10-3 mol/L远小于SDS的临界胶束浓度(CMC)值(CMC≈8×10-3 mol/L[15])，过多的SDS以游离分子状态存在于溶液中，影响悬浮液中碳纳米管的分散性。

图6所示为碳纳米管表面ζ电位随 SDS浓度c(SDS)的变化曲线。

由图可知，未添加SDS时，碳纳米管表面ζ电位大约为-28 mV(pH=7)；加入SDS后，CNTs表面所荷负电量增大，在 c(SDS)约为2.0×10-3 mol/L时，达到最大负电位并趋于稳定。

根据胶体稳定的DLVO理论，在悬浮颗粒表面电势最大时，静电排斥能远大于粒子的吸引势能，悬浮液具有很好的热力学稳定性。

c(SDS)为2.0×10-3 mol/L左右时，碳纳米管表面电势最大(约为-48 mV，pH=7)，而且其绝对值远远大于未添加SDS时的表面电位(-28 mV，pH=7)，此时CNT的分散性最好。
