01 设计说明-建设项目基坑支护设计类
基坑支护设计方案说明

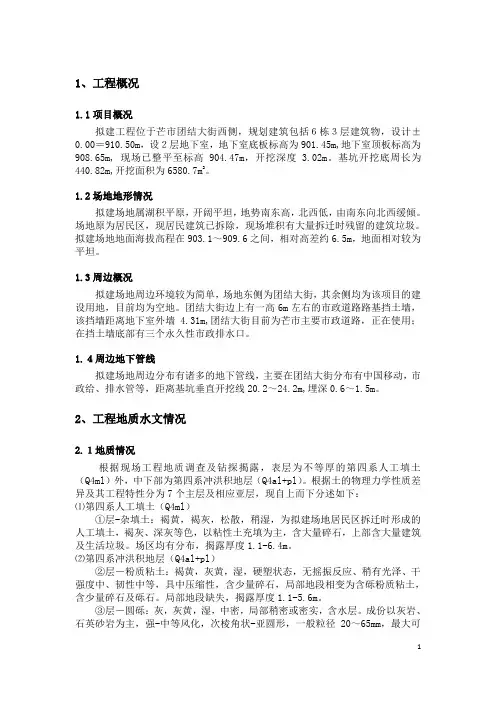

1、工程概况1.1项目概况拟建工程位于芒市团结大街西侧，规划建筑包括６栋３层建筑物，设计±0.00＝910.50m，设２层地下室，地下室底板标高为901.45m,地下室顶板标高为908.65m, 现场已整平至标高904.47m，开挖深度 3.02m。
基坑开挖底周长为440.82m,开挖面积为6580.7m2。
1.2场地地形情况拟建场地属湖积平原，开阔平坦，地势南东高，北西低，由南东向北西缓倾。
场地原为居民区，现居民建筑已拆除，现场堆积有大量拆迁时残留的建筑垃圾。
拟建场地地面海拔高程在903.1～909.6之间，相对高差约6.5m，地面相对较为平坦。
1.3周边概况拟建场地周边环境较为简单，场地东侧为团结大街，其余侧均为该项目的建设用地，目前均为空地。
团结大街边上有一高6m左右的市政道路路基挡土墙，该挡墙距离地下室外墙 4.31m,团结大街目前为芒市主要市政道路，正在使用；在挡土墙底部有三个永久性市政排水口。
1.４周边地下管线拟建场地周边分布有诸多的地下管线，主要在团结大街分布有中国移动，市政给、排水管等，距离基坑垂直开挖线20.2～24.2m,埋深0.6～1.5m。
2、工程地质水文情况2.１地质情况根据现场工程地质调查及钻探揭露，表层为不等厚的第四系人工填土（Q4ml）外，中下部为第四系冲洪积地层（Q4al+pl）。
根据土的物理力学性质差异及其工程特性分为7个主层及相应亚层，现自上而下分述如下：⑴第四系人工填土（Q4ml）①层-杂填土：褐黄，褐灰，松散，稍湿，为拟建场地居民区拆迁时形成的人工填土，褐灰、深灰等色，以粘性土充填为主，含大量碎石，上部含大量建筑及生活垃圾。
场区均有分布，揭露厚度1.1-6.4m。
⑵第四系冲洪积地层（Q4al+pl）②层－粉质粘土：褐黄，灰黄，湿，硬塑状态，无摇振反应、稍有光泽、干强度中、韧性中等，具中压缩性，含少量碎石，局部地段相变为含砾粉质粘土，含少量碎石及砾石。
基坑支护设计说明及计算
基坑支护设计方案工程名称：华阳市阳光佳苑设计单位：XXX建筑规划设计研究院有限公司施工单位：XXX有限公司编制日期：二O一三年七月十五目录第一章基坑支护设计的计算方法-----------------------------------------------4 第一节概述---------------------------------------------------------------------4 第二节静力平衡法------------------------------------------------------------4 第三节等值梁法---------------------------------------------------------------6 第二章设计任务及要求-----------------------------------------------------------9 第一节设计原始资料--------------------------------------------------------9一、工程概况------------------------------------------------------------------9二、设计条件------------------------------------------------------------------9第二节结构设计任务及要求-----------------------------------------------10一、任务------------------------------------------------------------------------12二、要求------------------------------------------------------------------------12 第三章结构方案设计说明--------------------------------------------------------14 第一节设计依据及规范-----------------------------------------------------14一、本项目相关资料--------------------------------------------------------14二、设计采用的规范--------------------------------------------------------14三、基坑设计环境控制标准-----------------------------------------------14第二节支护结构方案--------------------------------------------------------15一、方案设计指导思想-----------------------------------------------------15二、方案简介-----------------------------------------------------------------15 第四章基坑支护结构设计计算书-----------------------------------------------17 第一节土压力计算-----------------------------------------------------------17一、土压力系数计算--------------------------------------------------------17二、土压力计算--------------------------------------------------------------18第二节嵌固长度及水平锚固力计算--------------------------------------24一、土压力系数计算---------------------------------------------------------26二、锚杆长度计---------------------------------------------------------------26三、锚杆杆体材料计算------------------------------------------------------26四、桩长计算------------------------------------------------------------------26 第三节配筋计算--------------------------------------------------------------28 一、排桩配筋计算------------------------------------------------------------28 第四节验算------------------------------------------------------------------- 30一、抗倾覆稳定验算---------------------------------------------------------30二、抗隆起验算---------------------------------------------------------------30三、抗管涌验算---------------------------------------------------------------31第一章基坑支护设计的计算方法1．1概述计算板桩墙的常用方法，主要有自由端支撑法(静力平衡法)、弹性线法、等值梁法，后来又提出1/2分割法，矩形荷载经验法，太沙基法，均适用于基坑围护结构计算。
基坑支护设计总说明
基坑支护设计总说明设计总说明1、工程概况项目概况1 项目名称：济阳县王奎楼居等城中村改造项目(东区)基坑支护与降水设计2 项目地点：济南市济阳县新元大街南侧、龙海路东侧、闻韶街北侧、经六路西侧3 建设单位：济南创盈置业有限公司项目与基坑概况拟建工程17层住宅楼30栋、地下车库组成。
本次支护范围为楼座及周边整体地下车库。
基坑形状大体呈倒U形，南北长约，东西宽约，基坑支护总长度约。
场地现状地面标高～，基底标高为～。
基坑开挖深度为～。
2、设计依据《济阳县王奎楼居等城中村改造项目及地下车库岩土工程勘察报告》，山东惠裕土木工程有限公司，；济阳县王奎楼居等城中村改造项目结构图、建筑图，济南创盈置业有限公司；《建筑地基基础设计规范》GB50007-20XX；《建筑基坑支护技术规程》JGJ120-20XX；《复合土钉墙基坑支护技术规范》GB 50739-20XX；《岩土工程勘察规范》GB50021-20XX；《建筑基坑工程监测技术规范》GB50497-20XX；《建筑与市政工程地下水控制技术规范》JGJ111-20XX；《建筑边坡与基坑工程设计文件编制标准》DBJ/T14-081-20XX；《建筑基坑支护结构构造》11SG814；《混凝土结构设计规范》GB50010-20XX；《混凝土工程施工质量验收规范》GB 50204-20XX；《建筑地基基础工程施工质量验收规范》GB50202-20XX；《复合土钉墙施工及验收规范》DB/J14-047-20XX 《工程建设地下水控制技术规范》DB/J13468-20XX；《危险性较大的分部分项工程安全管理规定》中华人民共和国住房和城乡建设部令第37号；《济南市房屋建筑及轨道交通工程安全专项施工方案编制审查与专家论证实施办法》济建发[20XX]18号。
3、基坑周边条件基坑周边环境条件拟建项目周边环境条件较简单，根据业主所提供的地形图，场地周围环境情况如下：场区外围基坑北侧坡顶距离建筑红线～、距离新元大街～东侧坡顶距离建筑红线、经六路～，东北侧坡顶距离管道～南侧坡顶距离建筑红线、闻韶街～，西侧坡顶距离建筑红线、龙海路～，西侧坡顶距离污水管道～。
基坑支护设计说明
第一节基坑支护设计说明一、工程简况本期基坑支护范围为4-2#地块一组团（包括1#~4#、14#主楼及部分纯地下室），建筑±0.000=大沽高程10.800m，地面整平标高约-6.30（大沽高程4.50m），地下室底板的标高为-9.90，底板厚度为500，主楼（高层/超高层建筑）的承台高度分别暂取2200/3200，垫层厚度为100，基坑开挖深度为4.20m~6.90m，基坑周长约750m。
（一）场地周边环境根据地勘报告及设计文件，拟建场地原为浅海区域，经吹填后再经过真空预压地基处理，场地地势有所起伏，根据地勘资料场地标高介于大沽6.36～4.08m 之间。
拟建基坑西侧间隔已建经二路（现为鲤鱼门路）为渤海湾，东侧间隔拟建小区道路为渤海湾，南侧间隔拟建小区道路为6号地块，北侧为本项目用地。
拟建基坑场地及周边均未发现地下管网。
（二）场地工程地质条件根据地勘报告，拟建场地范围内不良地质作用主要为区域地面沉降及粉土液化，除此外不存在其它影响拟建场地整体稳定性的不良地质作用。
场地内特殊性岩土主要为人工填土层（Qml）的填土、冲填土及全新统中组海相沉积层（Q2/4m）淤泥质粘土。
该场地埋深90.0m范围内，地基土按成因年代可分为9层，按力学性质可进一步划分为24个亚层，与基坑支护设计、施工相关的岩土层为上部2层10个亚层，自上而下分述如下：1.人工填土层（Qm1）：全场地均有分布，厚度为4.30～8.00m，底板标高为0.94～-2.56m，该层自上而下分为5个亚层。
第一亚层，杂填土：仅在1、152、154号孔附近分布。
厚度为0.50～0.60m，呈杂色，松散状态，由砖块、石子、粉细砂等组成。
第二亚层，素填土：仅在28、30、33、110、230、231号孔附近分布。
厚度为1.20～2.60m，呈灰褐～灰色，稍密状态，粉土、粉砂土质，含少量灰渣等，属中～高压缩性土。
第三亚层，粉质粘土质冲填土：仅部分钻孔有分布。
基坑支护设计说明
基坑支护设计说明1、工程概况:本工程为株洲南车时代电气股份有限公司电力电子与电气传动系统实验验证平台建设项目电气传动试验平台1设备基础基坑支护工程，基础位于原检查实验中心厂房内。
基坑与原厂房E轴线和F轴线排架柱相邻，并紧贴2轴线框架柱，故需对2、E 和F轴线处基坑进行支护处理。
支护使用年限为6个月。
2、主要设计依据：《建筑基坑支护技术规程》（JGJ120—2012）《建筑地基基础设计规范》(GB50007—2011)《混凝土结构设计规范》（GB50010—2010）《建筑桩基技术规范》（JGJ94—2008)《建筑基坑工程检测技术规范》（GB50487—2009）3、参数取值:由于无地质资料，根据以往设计经验进行取值。
4、设计方案:根据该基坑放坡条件及基坑边坡形状，将主要基坑坑壁分为E轴线、2轴线、F 轴线和7轴线以及4轴线5个部分，各段具体措施如下:E轴线：基坑开挖深度为4m，采用钢管桩+预应力锚杆复合土钉墙支护,钢管桩冠梁顶标高-1。
25m，与该处管沟底部标高相同。
钢管桩遇厂房独立柱基处穿过基础底板以增加原基础水平抗力。
冠梁以上至地面为1:0。
7放坡。
面板采用φ8@200双向喷射100厚细石混凝土。
F轴线:基坑开挖深度为4m，并放坡至1.6m，采用钢管桩+预应力锚杆复合土钉墙支护，钢管桩冠梁顶标高—1.6m，与该处管沟底部标高相同。
钢管桩遇厂房独立柱基处穿过基础底板以增加原基础水平抗力。
冠梁以上至地面为1:0.7放坡。
面板采用φ8@200双向喷射100厚细石混凝土，并与基底坡度相同，面板兼做混凝土垫层.2轴线:基坑开挖深度为4m,并放坡至2。
1m，采用钢管桩+预应力锚杆复合土钉墙支护，钢管桩冠梁顶标高-2.1m，与该处管沟底部标高相同。
钢管桩遇厂房独立柱基处穿过基础底板以增加原基础水平抗力。
冠梁以上至地面为1:0.7放坡。
面板采用φ8＠200双向喷射100厚细石混凝土,并与基底坡度相同,面板兼做混凝土垫层.4轴线：该处基坑支护主要是为了保证电源室基础开挖加固，采用钢管桩支护，冠梁顶标高-0.5m。
基坑支护设计说明
基坑支护设计说明基坑支护是在建筑施工中为了解决基坑围护结构的稳定性和安全性而进行的工程措施。
基坑支护设计是指依据工程地质条件、基坑形状和施工方法等综合因素，确定基坑支护结构类型、尺寸和方法，并进行相应的计算和分析，以确保基坑支护结构的安全可靠。
一、基坑支护设计目标基坑支护设计的主要目标是保证基坑支护结构的稳定性和安全性，以便在施工过程中保护建筑物、地下管线和邻近结构的安全。
同时，基坑支护设计还应考虑经济性和施工可行性，以便在保证安全的前提下尽量节约成本和提高施工效率。
二、基坑支护设计原则1.工程地质勘察：在进行基坑支护设计前，需要对工程地质进行详细的勘察和分析，了解地下水位、土层性质和场地稳定性等相关信息，以便根据实际情况选择合适的支护措施。
2.结构类型选择：根据地质条件、基坑形状和施工方法等因素，选择适合的基坑支护结构类型，如钢支撑、深层墙、桩墙等。
同时还需要考虑施工方便性和经济性，选择最佳的结构类型。
3.结构尺寸确定：根据地质条件和基坑尺寸，确定支护结构的尺寸，包括支撑间距、尺寸和材料规格等。
尺寸的确定要保证支护结构的强度和稳定性，同时尽量节约材料和减少施工量。
4.设计计算：根据支护结构的类型和尺寸，进行相关的力学计算和分析，确定各部位的受力和变形情况。
计算结果应满足结构的强度和稳定性要求，并对施工过程中可能出现的变形和破坏进行预测和控制。
5.施工过程控制：基坑支护设计应考虑到施工的实际情况，制定相应的施工方案和施工控制措施，确保基坑支护结构的施工过程中的安全和质量。
三、基坑支护设计内容1.基坑开挖方案设计：根据基坑形状和工程地质条件，确定基坑的开挖方案，包括开挖斜坡角度、顶部宽度和坡度等。
2.支护结构类型选择：根据基坑形状和工程地质条件，选择适当的支护结构类型，如钢支撑、深层墙、桩墙等。
3.支护结构尺寸设计：根据地质条件和基坑尺寸，确定支护结构的尺寸和间距，以及所需材料的规格和数量等。
4.支护结构的力学计算和分析：根据支护结构的类型和尺寸，进行相应的力学计算和分析，确定各部位的受力和变形情况。
基坑支护设计说明
基坑支护设计说明基坑支护设计是指在建筑工程施工过程中，为了保证基坑的安全稳定，减少地面沉降和地质灾害的发生，采用相应的工程措施和设计方法，对基坑进行支护的一项重要工作。
下面将从基坑支护的目的、流程和设计方法等方面进行详细说明。
一、基坑支护的目的1.保证施工现场的安全：基坑作为施工的起点，对后续的施工安全影响重大。
通过合理的支护设计，可以有效地减少基坑塌方、下沉等事故的发生，保障施工过程中人员和设备的安全。
2.保护周围建筑物和地下管线的稳定：基坑开挖对周围的建筑物和地下管线会产生一定的影响。
通过支护设计，可以减少地面沉降和损害，保证周围建筑物和地下管线的安全稳定。
3.提高土体的抗剪强度：基坑周围土体的抗剪强度较低，容易产生土体失稳和滑坡等地质灾害。
支护设计可以通过改善土体工程性质，提高土体的抗剪强度，防止地质灾害的发生。
二、基坑支护设计的流程1.地质勘察和力学参数确定：首先需要进行地质勘察，获取地质情况及土体的力学参数。
根据勘察结果，确定基坑的开挖范围、深度和倾斜度等设计参数。
2.支护结构的选择：根据基坑的特点和支护的要求，选择合适的支护结构。
常见的支护结构包括土方开挖法、土钉墙、钢支撑、预应力锚杆等。
3.基坑开挖和土体处理：按照设计要求进行基坑的开挖，同时进行土体处理，如砂浆灌注、地下注浆等。
土体处理可以改善土体的工程性质，提高土体的抗剪强度。
4.支护结构的施工：根据支护结构的设计图纸进行支护结构的施工。
施工过程中需要确保支护结构的稳定性和密实性，以保证其正常使用。
5.监测和调整：在基坑支护施工的各个阶段，进行施工监测，对支护结构的变形和位移进行实时监测。
根据监测结果，及时调整支护设计方案，确保支护结构的安全稳定。
三、基坑支护设计的方法1.基于经验的设计方法：根据以往类似工程的经验进行设计，结合实际情况进行合理调整。
2.基于数值模拟的设计方法：通过使用有限元分析等数值方法，对基坑开挖过程进行模拟，分析基坑及支护结构的受力情况，从而优化设计方案。
基坑支护工程设计说明
基坑支护工程设计说明基坑支护工程设计说明1．工程概况与设计依据：1.1拟建场地位于福州市洪湾路与三环路交汇处。
现场地地面高程介于9.33-11.70米之间，本工程±0.000对应罗零标高13.800。
1.2本工程桩基是根据福建岩土工程勘察研究院提供的《洪塘新城1#、2#楼岩土工程勘察报告》（工程编号：13591008），和现行国家有关规范与规程、有关批文、以及建筑专业提供的相关资料进行设计。
场地土层自上而下为：①杂填土②粉质粘土②—1淤泥③淤泥④粘土⑤全风化花岗岩⑥砂土状强风化花岗岩⑦碎块状强风化花岗岩⑧中风化花岗岩1.3本场地抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第二组，场地类别为Ⅲ类，地震特征周期为0.55s；建筑抗震设防类别为丙类；建筑桩基设计等级乙级；地基基础设计等级为乙级。
1.4本基坑工程侧壁的安全等级为二级，工程重要性牺系数取γ=1.0。
1.5本基坑支护形式：采用冲（钻）孔灌注桩支护与人工放坡结合的形式。
1.6本基坑支护工程为临时性工程，使用期限为一年。
本支护采用动态设计、信息化施工。
2．桩型、持力层及力学指标：2.1 本工程使用冲（钻）孔灌注桩，桩身混凝土强度等级C25水下砼，桩身详，桩身主筋保护层厚度为50mm。
2.2 桩端持力层均为：⑧中风化花岗岩层，桩长约7～9m；进入持力层全截面不小于1.0m。
3．施工注意事项：3.1 钢筋笼制作要求：3.1.1钢筋笼直径及制作应符合设计要求，有条件时宜整根桩制作吊装，也可分段制作，每段长度约5～9m，然后现场焊接，主筋焊接位置应错开500mm及35d，每隔一根主筋方可在同一位置焊接，焊接接头可采用帮条双面或单面焊接如图，也可采用气压焊或机械连接，在接头1000mm范围内箍筋间距为@100，箍筋宜优先采用螺旋箍。
3.1.2纵向主筋间距要均匀相等，箍筋加劲箍筋均应与主筋点焊，主筋的保护层厚度一般不宜小于50mm，外侧应设混凝土垫块或定位环，以确保混凝土保护层的厚度。
