旋流剪切气泡曝气器技术培训
旋流曝气器原理
旋流曝气器原理旋流曝气器是一种高效的曝气设备，是将水体中的氨氮和有机物质分解为无害物质的关键设备之一。
该设备利用旋流流场使水体形成旋涡流，将气体通过旋涡流体内流传输，使气体均匀地分散和溶解于水体中，从而促进生物氧化代谢，提高废水处理效率。
旋流曝气器的基本原理是通过旋流器将气流和水流混合并形成旋转流，从而形成高效混合和氧化反应。
其流场特性主要由音速、进气口直径和喷嘴直径等参数控制。
当污水进入旋流曝气器后，在旋流池内的旋转流场中，由于惯性作用和离心力的作用，将大颗粒物质和气泡迅速分离，减小了气泡的上升速度，从而延长了气泡在水体中停留的时间。
污水中氧气分子与空气分子均匀地溶解在水体中，提高了氧气利用率，为后续的微生物生长提供良好的生态环境。
旋流曝气器是一种多级分离、多向旋转和多泵出口互相配合的曝气设备。
其主要特点是高效能、低去除效果，可以使污水中的有机污染物大幅度降解，加速废水的氧化分解，并有效地去除重金属、臭味和色度。
由于旋流曝气器的运转过程中不产生污染物和废气，所以具有环保优势。
旋流曝气器还能够提高水体内流速，促进水体自清能力，从而改善水体环境。
旋流曝气器是一种高效、环保的废水处理设备，可以使污水中的有机污染物得到快速降解，有效地去除重金属、臭味和色度，提高水体的自清能力，从而改善水体环境。
旋流曝气器的优势之一在于它的安装和维护成本相对较低。
它的结构简单，不需要复杂的电气和机械系统，可靠性高，运行成本低。
旋流曝气器在运行过程中，不会产生太多的噪音，污染物质和无用废料等，有着非常好的环保性。
旋流曝气器也不需要常规曝气系统的排气风机，减少了能源消耗和废气排放。
这使得旋流曝气器成为了一种更加经济、节能、环保和可持续的废水处理设备。
在旋流曝气器的设计和生产方面也有了许多创新和发展。
目前，不同类型的旋流曝气器已经被广泛应用，如下旋式曝气器、罐式曝气器等。
这些不同类型的曝气器适用于不同的污水处理要求，以满足废水处理行业不同的需求。
旋流剪切曝气器的曝气原理
旋流剪切曝气器的曝气原理旋流剪切曝气器不仅起到传递氧气进入废水的效果，一起起到强力搅拌效果使污泥中的微生物在废水中呈悬浮循环状况，这样废水中的有机物、氧气与微生物能充沛进行传质和反应，促进了微生物的分化效果，削减了污泥产生，相应削减污泥处理本钱和药剂运用费用，下降污泥处理费用。
旋流剪切曝气器主要由外筒、进气管、倒流板、楔形构造物四部分组成，整体采用尼龙66+玻璃纤维(PA66+GF)材料加工制作而成，具有超强的力学性能和耐腐蚀性能。
该装置安装方便，而且支持在线安装，无需用户清理池子或停产；与此同时，该装置还具有溶氧效率高、压损小、搅拌力强、不堵塞、池底无淤泥堆积、免维护、可间歇运行、寿命长等绝对优势。
旋流剪切曝气器曝气原理：曝气是指通过曝气系统充氧作用，空气中的氧被强制转移到泥水混合液中的过程，并使混合液处于悬浮状态，加强池内溶解氧和有机物、微生物的接触，在有充足溶解氧的条件下，池内微生物对污水中有机物产生氧化分解作用。
曝气效果主要通过氧的利用率和氧转移速率两个参数来反映，同时也是曝气设备的性能指标。
氧利用率就是参照系统运行条件与设备自身情况优化曝气装置分布，合理使用曝气装置提高氧利用率。
氧转移速率的提高可以通过增加浓度梯度或提高氧气转移系数。
旋流剪切曝气器产品优势：1.综合能耗低、节能25%以上2.无易损部件、寿命长达15年3.无需排水安装、无需池底固定4.不堵塞、池底无淤泥堆积5.叠片凹槽设计、氧利用率高旋流剪切曝气器利用大小蘑菇头的粉碎作用，形成气液混合物的提升、搅拌和充分混合；该曝气头包括进气管、多层切割器、筒体等。
在工作过程中，气体从底部进入，由于气提作用，混合液在筒内、外循环流动，气液上升过程中，在筒内部产生多次切割，形成直径2mm 左右小气泡。
气液充分混合及不断循环对流，增强了氧传递速率和利用率。
自吸式螺旋曝气机讲解(9.28)
氧化沟处理工艺流程
3、自吸曝在氧化沟工艺中的应用
原因一： 氧化沟工艺以管理运行较简便，基建 费用相对较低，适合中小型污水处理规模 的特点，在我国氧化沟工艺已被广泛应用。 目前国内应用的氧化沟类型有卡鲁塞尔， 奥贝尔，DE等等，新建或改扩建的氧化 沟型污水处理厂都可以应用自吸式螺旋曝 气机。
原因二：
氧化沟水池：推流截面积一般在8～30m2， 推流距离约为:30～50m
六、自吸曝应用实例
支架焊接安装
支架螺栓安装
设备厂水池实验图
新厂水池充氧测试图
谢
谢
2、20000 m3 /d以下中小规模主要处理工艺： （1）氧化沟处理工艺 （2）序批式活性污泥法（SBR）处理工艺 （3）A2/0标准活性污泥法处理工艺
在发达国家，中小规模污水处理厂约占70% 的厂（站）采用氧化沟工艺，氧化沟系统如此普 及的原因就在于其对应中小规模污水特征的优越 性；而自吸式螺旋曝气机可广泛地应用于卡鲁塞 尔（Carrousel）、奥贝尔（Orbal）、改良A2/0型、 改良AO型等氧化沟工艺中。
自吸式螺旋曝气机 营销培训
2012年9月
主要内容
一、产品介绍 二、结构和特点 三、机型及性能参数 四、在污水处理工艺中的优越性 五、同类产品比较 六、应用实例
一、产品介绍
“国祯”自吸式螺旋曝气机是引进国外
（日本株式会社日立工业设备）先进技术， 该产品技术先进，具有搅拌、混合和曝气 充氧等功能，在国外已有20多年的运行佳 绩，已广泛应用于各类污水处理工程中， 如氧化沟、SBR等。本设备还可用于湖泊、 河流的治理以及污水处理厂的升级改造。
1.8 150m3
爱尔氧
1.8 75m3
备注
曝气系统之测试培训
名詞釋解
標準傳氧率（ ）：當水中所有點之之溶 標準傳氧率（SOTR）：當水中所有點之之溶 ）： 氧濃度為0，水溫20度 氧濃度為 ，水溫 度，1大氣壓下之清水 大氣壓下之清水 OTR。 。 曝氣效率（ ）：單位總動力輸入之SOTR， ）：單位總動力輸入之 曝氣效率（AE）：單位總動力輸入之 ， 可依據耗用功率或線標準動力。 可依據耗用功率或線標準動力。 標準曝氣效率（ ）：單位標準動力輸入之 標準曝氣效率（SAE）：單位標準動力輸入之 ）： SOTR，可依總耗用功率或線標準動力。 ，可依總耗用功率或線標準動力。 傳氧效率（ ）：在已知溫度 傳氧效率（OTE）：在已知溫度、壓力、氣體 ）：在已知溫度、壓力、 流量與DO濃度條件下注入氣體所溶解之氧比例。 濃度條件下注入氣體所溶解之氧比例。 流量與 濃度條件下注入氣體所溶解之氧比例
測試步驟
1.將待測試之設備移入測試槽內，槽中水位 將待測試之設備移入測試槽內， 將待測試之設備移入測試槽內 調整至欲測定之水深。 調整至欲測定之水深。 2.將DO sensor移入槽中，並分別置於池底 將 移入槽中， 移入槽中 及水面下１ 處 上１m處、3/4H、1/2H及水面下１m處。 處 、 及水面下 3.查看槽中 查看槽中DO，決定加藥量，通常鈉鹽加量 查看槽中 ，決定加藥量， 為7.88mg Na/1mg DO但建議過量加 但建議過量加 藥至150%。鈷鹽為 公升水加１mg。 公升水加１ 藥至 。鈷鹽為1公升水加 。 4.將欲加入之鈉鹽加水攪拌使之融化于水中， 將欲加入之鈉鹽加水攪拌使之融化于水中， 將欲加入之鈉鹽加水攪拌使之融化于水中 加入曝氣槽中， 加入曝氣槽中， 並加入鈷鹽。 並加入鈷鹽。
选择需要进比较需要标准货比三家设备生产企业众多如何规范控需要制定标准标准现行主要标准方法标准结果标准曝气器清水充氧性能测定cjt3015293中国环境保护产品认定技术条件?机械表面曝气机认定技术条件hcrj023199819980527?中微孔曝气器hcrj031199819980527?曝气转刷认定技术条件hcrj034199819980527?鼓风式潜水曝气机认定技术条件hcrj035199819980527进行曝气设备充氧性能测试的主要操作规范曝气器清水充氧性能测定cjt3015293设备测试数据处理测试过程曝气设备000030306060饱和饱和水中溶解氧浓度mglmglna2so3gucl2曝气测试水池水中溶解氧浓度数据处理?数据处理的核心是求氧的总传递系数kla

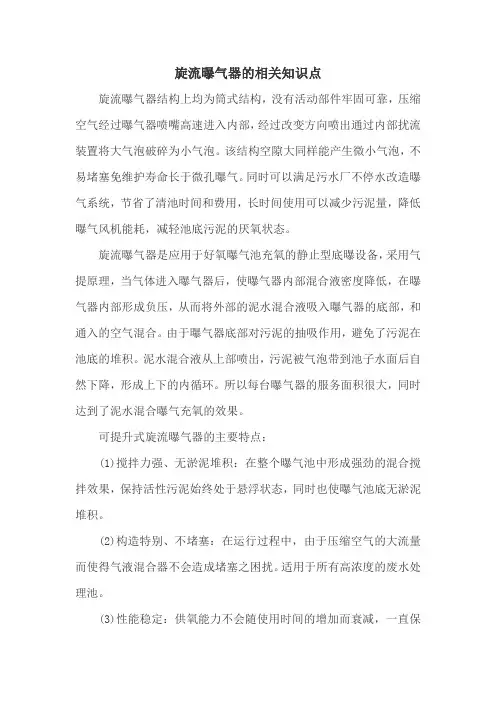

旋流曝气器的相关知识点
旋流曝气器的相关知识点旋流曝气器结构上均为筒式结构，没有活动部件牢固可靠，压缩空气经过曝气器喷嘴高速进入内部，经过改变方向喷出通过内部扰流装置将大气泡破碎为小气泡。
该结构空隙大同样能产生微小气泡，不易堵塞免维护寿命长于微孔曝气。
同时可以满足污水厂不停水改造曝气系统，节省了清池时间和费用，长时间使用可以减少污泥量，降低曝气风机能耗，减轻池底污泥的厌氧状态。
旋流曝气器是应用于好氧曝气池充氧的静止型底曝设备，采用气提原理，当气体进入曝气器后，使曝气器内部混合液密度降低，在曝气器内部形成负压，从而将外部的泥水混合液吸入曝气器的底部，和通入的空气混合。
由于曝气器底部对污泥的抽吸作用，避免了污泥在池底的堆积。
泥水混合液从上部喷出，污泥被气泡带到池子水面后自然下降，形成上下的内循环。
所以每台曝气器的服务面积很大，同时达到了泥水混合曝气充氧的效果。
可提升式旋流曝气器的主要特点：(1)搅拌力强、无淤泥堆积：在整个曝气池中形成强劲的混合搅拌效果，保持活性污泥始终处于悬浮状态，同时也使曝气池底无淤泥堆积。
(2)构造特别、不堵塞：在运行过程中，由于压缩空气的大流量而使得气液混合器不会造成堵塞之困扰。
适用于所有高浓度的废水处理池。
(3)性能稳定：供氧能力不会随使用时间的增加而衰减，一直保持池内稳定的DO值。
压损小、能耗低，节能：非常小的压力损失，相同供风量的前提下，使用风机能耗低。
常年运行不堵塞、溶氧效率无衰减，无淤泥堆积;高效节能(节电25%以上)、单台曝气面积6-10㎡。
(4)无需池底固定安装，维保非常便捷，无需清理池子或停产，可在线安装。
免维护、长寿命：气液混合器没有运动部件，坚固耐用，无需维护，使用寿命10年以上。
(5)压损小、能耗低，节能：非常小的压力损失，相同供风量的前提下，使用风机能耗低。
常年运行不堵塞、溶氧效率无衰减，无淤泥堆积;高效节能(节电25%以上)、单台曝气面积6-10㎡。
(6)免维护、长寿命：气液混合器没有运动部件，坚固耐用，无需维护，使用寿命10年以上。
旋流剪切气泡曝气器
旋流剪切气泡曝气器佚名【期刊名称】《中国环保产业》【年(卷),期】2015(000)001【总页数】1页(P65-65)【正文语种】中文【中图分类】X703由中南勘测设计研究院开发的旋流剪切气泡曝气器，适用于新建污水处理厂的活性污泥法、生物膜法、SBR及其变型工艺以及膜生物反应器MBR等，也可用于老污水处理厂的技术改造。
一、基本原理结合大气泡曝气器非多孔扩散结构和微孔曝气器多孔性扩散结构进行设计改进，研发出不堵塞、氧利用率高、阻力小、空气不需过滤的旋流剪切气泡曝气器。
该曝气器具有搅拌混合、基质反应、充氧等功能，很好地平衡了充氧能力、曝气流量、曝气阻力等之间的关系，解决了大中气泡曝气器和微孔曝气器之间大孔可靠、微孔高效的矛盾。
二、技术关键采用缝隙孔高速喷射配气，气体缓释扩散综合作用碎泡原理，气泡大小更合适，分布更均匀。
典型规模 1万m3/d。
（1）独特的排气结构。
旋流剪切气泡曝气器的气体分配器采用立式大孔条缝高速喷射配气，旋流剪切，实现了多级气泡切割、拖拽、立体缓释扩散作用碎泡，气泡大小更合适、分布更均匀。
（2）强化反应器式充氧功能。
通过内、外筒的气、水、泥三相微循环过程强化了反应功能。
（3）曝气器采用了ABS、FRPP（增强聚丙烯）等防腐耐用、生物适应性好的材料。
主要设备为旋流剪切气泡曝气设备。
运行管理采用全自动控制，只需定时查看设备运行状态，定期进行现场检查。
一、投资情况总投资10万元，其中设备投资6万元；主体设备寿命10年。
二、经济效益旋流剪切气泡曝气器具有高效、低耗、不堵塞的特点，动力和电费可节省1/3，且无需维修改造费用。
该技术被中国环境保护产业协会评为2013年国家重点环境保护实用技术。
企业联系电话：*************E-mail：**************。
旋流剪切气泡曝气器技术培训
与传统曝气器相比，旋流剪切气 泡曝气器在达到相同处理效果时 ，能耗更低。
气泡细小均匀
气泡直径小
通过旋流剪切作用，产生的气泡直径小，使得氧气更容易溶 解于水中。
气泡分布均匀
曝气器设计使得气泡在水中分布均匀，避免了局部缺氧现象 。
剪切力强，不易堵塞
高剪切力
旋流剪切作用产生的高剪切力能够破 碎污水中的悬浮物和生物膜，降低了 堵塞的风险。
根据故障现象，结合曝气器的结构和工作原理，分析可能导致故障的原因。
检查相关部件
对可能导致故障的部件进行详细检查，如电源、电机、控制系统、气泡发生器等。
确定故障原因
根据检查结果，确定故障的具体原因。
排除方法和技巧
电源故障
检查电源线路和开关，确保电源供应正常 。
其他故障
对于其他类型的故障，需要根据具体情况 采取相应的排除方法，如调整气液接触条 件、更换损坏的紧固件等。
电机故障
检查电机线圈和轴承，如有损坏需及时更 换。
气泡发生器故障
检查气泡发生器是否堵塞或磨损，如有需 要清洗或更换。
控制系统故障
检查控制系统各元件是否正常工作，如有 故障需及时修复或更换。
05 维护保养与寿命延长措施
定期维护保养计划制定
制定年度维护计划
每年对旋流剪切气泡曝气 器进行全面检查和维护， 确保其正常运行。
密封件检查和更换
密封件是保证曝气器密封性能的重 要部件，建议每年进行一次检查， 如有老化或损坏应及时更换。
延长使用寿命的措施和方法
保持良好运行环境
确保曝气器运行环境干燥、清洁，避免潮湿 和腐蚀性气体对设备造成损害。
规范操作使用
严格按照操作规程使用曝气器，避免不当操 作对设备造成损害。
旋流式曝气器共20页文档
jcbc
七、JCBC旋流曝气器生产车间
jcbc
八、专利及商标证书
jcbc
九、远村公司简介
远村公司由留日归国博士创办，
杭 州
公司致力于引进日本先进的设备与
远 村
技术，提高国内的环保水平。
目前远村旗下有：
南 杭州远村环保科技有限公司
京 远
南京远村环境科技有限公司
村
株式会社JCBC
jcbc
九、合作共赢
不锈钢外壳
楔形构造
中空构造
内芯的变化：
导流板+楔形构造 由于是实芯，一方面影响了气
泡的旋转力度。另一方面，在有填料 的情况下容易发生堵塞，后改造成中 空构造。
旋转流发生翼+气泡微细化室（中空式） 气流沿着管壁撞击气泡剪断切割器的
同时，中空的结构使得该型曝气器在有无 填料情况下都可使用，无需担心堵塞。
四、带水操作无需停产
jcbc
水上安装
无填料施工现场
有填料施工现场
jcbc
五、部分案例
jcbc
五、已完成近百家项目的改造
五、运行效果图
jcbc
运行效果图 溶解氧均一 不存在厌氧区段
jcbc
六、石化行业节能曝气器工程技术中心
因效果显著远村公司已被石化工程研究会指定为全国唯一的石化行业节能曝气器工程技术中心
录
Contents
一、旋流曝气器及型号 二、旋流曝气器的特点 三、规格与参数 四、安装方法 五、实例 六、石化行业节能曝气器中心 七、生产车间 八、专利与商标 九、公司简介 十、联系方法
jcbc
一、 旋流曝气器
jcbc
目前国内污水处理生化池普遍采用的是管式或蝶式微孔曝 气头，因费电﹑易堵塞﹑难以维护等诸多缺陷，长期困扰着污 水处理企业。
