桥梁纵横截面设计的主要内容
长沙理工大学桥梁复习资料
42.常见的轻型桥台有薄壁轻型桥台、支撑梁轻型桥台、框架式轻型桥台和组合式轻型桥台等。
43.桥台的常见型式有重力式桥台、轻型桥台、组合式桥台和框架式桥台等。
44.作用代表值包括标准值、准永久值和频遇值。
45.钢筋混凝土梁梁内钢筋分为两大类，有受力钢筋和构造钢筋。

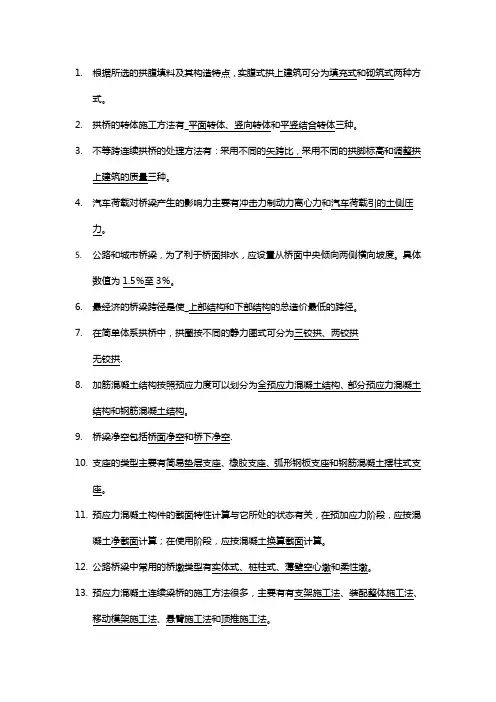

9.桥梁净空包括桥面净空和桥下净空.
10.支座的类型主要有简易垫层支座、橡胶支座、弧形钢板支座和钢筋混凝土摆柱式支座。
11.预应力混凝土构件的截面特性计算与它所处的状态有关，在预加应力阶段，应按混凝土净截面计算；在使用阶段，应按混凝土换算截面计算。
12.公路桥梁中常用的桥墩类型有实体式、桩柱式、薄壁空心墩和柔性墩。
97.引起超静定结构产生次内力的因素主要有预加应力、温度变化 、支座沉降．混凝土收缩徐变等。
98.板式橡胶支座的工作原理为利用橡胶的不均匀弹性压缩实现转角，利用橡胶的剪切变形实现水平位移。
99.预应力T梁采用马蹄的主要原因是减小肋宽、布置预应力筋和预应力筋锚固的需要。
1)计算内力：将各类荷载引起的最不利内力分别乘以相应的荷载安全系数后，按规定的作用效应组合而得到的内力值。
61.按墩身截面形式不同，常见的实体式桥墩可分为矩形墩、圆端形墩和圆形墩等。
62.目前常用的计算简支梁桥荷载横向分布系数的方法主要有杠杆原理法、偏心压力法、横向铰接板（梁）法、横向刚接梁法、比拟正交异性板法等。
63.双预应力混凝土简支梁，是指在简支梁的下翼缘施加预压应力，同时也在主梁的上翼缘施加预拉应力的双层预应力的简支梁。
10)单向推力墩：指能够独立承受任意一侧拱的推力的撴。
11)重力式墩台：主要靠自身重量来平衡外力而保持平衡的墩台。
桥梁工程复习题

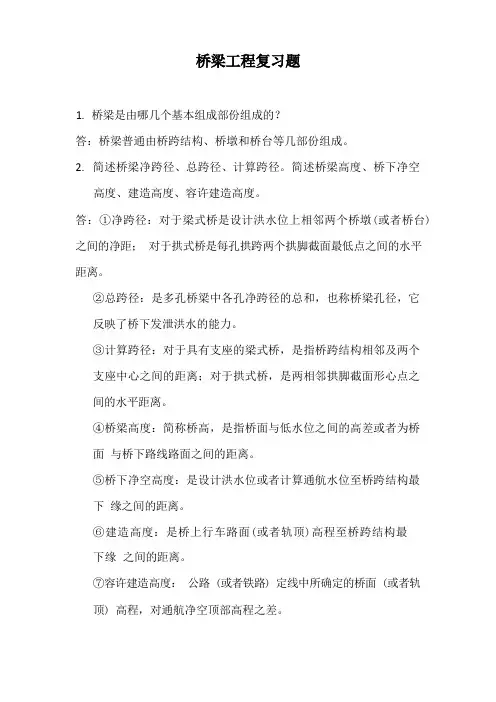

1. 桥梁是由哪几个基本组成部份组成的？答：桥梁普通由桥跨结构、桥墩和桥台等几部份组成。
2. 简述桥梁净跨径、总跨径、计算跨径。
简述桥梁高度、桥下净空高度、建造高度、容许建造高度。
答：①净跨径：对于梁式桥是设计洪水位上相邻两个桥墩(或者桥台) 之间的净距；对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
②总跨径：是多孔桥梁中各孔净跨径的总和，也称桥梁孔径，它反映了桥下发泄洪水的能力。
③计算跨径：对于具有支座的梁式桥，是指桥跨结构相邻及两个支座中心之间的距离；对于拱式桥，是两相邻拱脚截面形心点之间的水平距离。
④桥梁高度：简称桥高，是指桥面与低水位之间的高差或者为桥面与桥下路线路面之间的距离。
⑤桥下净空高度：是设计洪水位或者计算通航水位至桥跨结构最下缘之间的距离。
⑥建造高度：是桥上行车路面(或者轨顶)高程至桥跨结构最下缘之间的距离。
⑦容许建造高度：公路 (或者铁路) 定线中所确定的桥面 (或者轨顶) 高程，对通航净空顶部高程之差。
3. 简述桥梁净矢高、计算矢高、矢跨比。
答：①净矢高：是从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。
②计算矢高：是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
③矢跨比：是拱桥中拱圈 (或者拱肋) 的计算矢高与计算跨径之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标。
4. 按照桥梁受力特点，桥梁可分为哪几种类型，其受力特点是什么？简述桥梁设计的基本要求。
答：①梁式桥：在竖向荷载作用下无水平反力，主要承受弯矩和剪力。
②拱式桥：主要承重结构是拱圈和拱肋，在竖向荷载作用下桥墩和桥台将承受水平推力。
③刚架桥：主要承重结构是梁或者板和立柱或者竖墙整体结合在一起的刚架结构，梁和柱的连接处具有很大的刚性，在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力，其受力状态介于梁桥和拱桥之间。
④悬索桥：用悬挂在两边塔架上的强大缆索作为主要承重结构。
在竖向荷载作用下，通过吊杆使缆索承受很大的拉力，通常就需要在两岸桥台的后方修筑非常巨大的锚定结构。
《桥梁工程》第二次测试参考答案
《桥梁工程》第二次测试题姓名：学号：一、填空题1、大型桥梁的设计工作阶段一般分成初步设计、技术设计和施工图设计三个阶段。
2、桥面铺装的作用是防止行车道板磨耗、防止主梁遭受雨水侵蚀、分散车轮荷载。
3、按桥跨结构的平面布置，桥梁分为正交桥、斜交桥、弯桥。
4、板式橡胶支座的设计与计算包括三方面的内容，即：确定支座尺寸、验算支座受压偏转情况以及验算支座的抗滑稳定性。
5、拱桥的矢跨比越小，水平推力越大。
6、拱桥按主拱圈线型可分为：圆弧拱桥、悬链线拱桥、抛物线拱桥。
7、圬工拱桥按拱上建筑采用的不同构造方式，可分为实腹式和空腹式两种。
而空腹式拱上建筑的腹孔形式可以采用拱式腹孔，也可以采用梁式腹孔。
8、简单体系拱桥可分为：三铰拱、两铰拱、无铰拱。
9、拱桥的设计控制高程主要有四个，即桥面高程、跨中结构（拱或桥面结构）底面高程、起拱线高程及基础底面高程。
10、根据塔、梁、墩之间的不同结合关系，可以将斜拉桥分成四种不同体系：即塔墩固结、塔梁分离的漂浮体系；塔墩固结、塔梁分离，但在塔墩处主梁下设置竖向支承的半漂浮体系；塔梁固结、塔墩分离的塔梁固结体系；主梁、索塔、桥墩三者互为固结的刚构体系。
二、选择题1. 桥面铺装混凝土标号应（c ）。
a. 低于桥面板混凝土的标号b. 大于等于C40c. 与桥面板混凝土的标号相同或略高一级d.. 随意确定2. 桥梁纵坡小于2％时，桥梁上应设置（a ）泻水管。
a. 6～8m设置一个b. 6～8个c. 12～15m设置一个d. 12～15个3. 小型桥梁中常用的伸缩缝为（c ）。
a. 钢梳齿板型伸缩缝b. 矩形橡胶条型伸缩缝c. U形镀锌铁皮伸缩缝d. 模数支承式伸缩缝4. 装配式钢筋混凝土与预应力混凝土简支梁桥常用的块件划分方式有（可多选ABE）A. 纵向竖缝划分B. 纵向水平缝划分C. 横向水平缝划分D. 纵、横向水平缝划分E. 纵、横向竖缝划分5. 关于桥梁横坡的设置，下列说法不正确的有（A ）A. 设置三角垫层是设置桥面横坡的唯一方式B. 可将横坡设在墩台顶部而做成倾斜的桥面板C. 可采用不等厚的铺装层以构成桥面横坡D. 可直接将行车道板做成双向倾斜的横坡E. 行车道路面可用抛物线形横坡，横坡坡度为1.5%～2.0%6. 装配式预应力混凝土空心简支板，在支点附近顶面配置纵向非预应力钢筋，其作用是用来承受（B ）A．预应力产生的压应力B．预应力产生的拉应力C．预应力产生的剪应力D．自重产生的拉应力7. 主梁中配置预应力束筋、纵向主筋、斜筋以及作各种验算时，需要作出主梁的（D ）A弯矩图B剪力图C影响连线图D包络图8. 在配置式Ｔ形梁桥中，为保证各片主梁能相互连接成整体，共同参与受力，需设置( B ) A钢板B横隔板C内纵梁D腹板9. 在影响斜板桥受力的主要因素中，下列不是主要因素的为( D )。
桥梁工程复习题 - (专升本)
桥梁工程复习题第一章总论一、填空题1、桥梁由桥跨结构、支座、桥墩、桥台、和基础组成。
2、桥梁的“五小部件”是指桥面铺装、排防水系统、栏杆、伸缩缝和灯光照明。
3、我国大桥的设计程序分为前期工作和设计阶段。
前期工作包括编制预可行性研究报告和可行性研究报告。
设计阶段按初步设计、技术设计和施工图设计三阶段进行。
4、桥梁设计的基本原则是安全、适用、经济、美观。
5、根据桥梁的受力情况，桥梁一般可分为：梁、拱、刚架、悬索、斜拉和组合体系。
6、根据JTG D60-2015，公路桥涵设计采用的作用分为永久作用、可变作用、偶然作用和地震作用四类。
7、根据JTG D60-2015，公路桥涵结构按承载能力极限状态设计时，应采用基本组合和偶然组合两种作用效应组合；按正常使用极限状态设计时，应采用频遇组合和准永久组合两种效应组合。
8、根据JTG D60-2015，汽车荷载分为公路I 和公路II 两个等级，由车道荷载和车辆荷载组成。
9、举世闻名的河北省赵县的赵州桥，是我国古代石拱桥的杰出代表，该桥是由李春所创建。
10、桥梁设计程序中“三阶段设计”分别是初步设计、技术设计、施工图设计，其中技术设计阶段设计不是一定需要的。
11、按照受力体系分类，桥梁有梁、拱、吊三大基本体系，其中梁桥以受弯为主，拱桥以受压为主，吊桥以受拉为主。
12、各级公路桥涵的汽车荷载等级取用与公路等级有关。
13、桥梁结构处在自然环境中，将会受到气候、水文等种种复杂因素的影响，《公路桥涵设计通用规范》中将作用分为三种，其中永久作用是指在结构使用期间，其量值不随时间变化，或其变化值与平均值相比可以忽略不计的作用。
15、我国古代隋朝时期修建，位于河北赵县的著名古桥是赵州桥。
16、桥梁全长规定为：有桥台的桥梁是两个桥台的侧墙或八字墙后端点之间的距离；无桥台的桥梁为桥面系行车道全长。
17、刚构桥是指桥墩和主梁整体相连的桥梁。
18、桥梁的建筑高度是指桥面与桥跨结构最低边缘的高差。
桥梁工程重点内容
精心整理第一篇桥梁的基本组成：1) 上部结构：在线路中断时跨越障碍的主要承重结构，是桥梁支座以上跨越桥孔的总称。
2) 下部结构：包括桥墩、桥台和基础。
3) 支座：设置在墩顶，用于支撑上部结构的传力装置。
4) 附属设施：包括桥面系、伸缩缝、桥梁与路堤衔接处的桥头搭板和锥形护坡。
桥梁的分类：1)2)3) 4)5) 1) 2) 3) 4) 经济5) 美观6) 1) 2) 础的埋置深度等。
3) 横断面设计：主要取决于桥面的宽度和不同桥跨结构横截面的形式。
桥面宽度决定于行车和行人的需要，为保证桥梁的服务水平，桥面宽度应当与所在路线的路基宽度一致。
桥梁设计的程序：1) 预可阶段2) 工可阶段3) 初步设计4) 技术设计5)施工图设计桥梁设计方案比选和确定的步骤：1)明确各种高程的要求2)桥梁分孔和初拟桥型方案草图3)方案初筛4)详绘桥形方案5)编制估算或概算6)方案选定和文件汇总桥梁上的作用1)2)这些1)2)1)2)3)桥面伸缩装置的类型：U形锌铁皮伸缩装置，跨搭钢板式伸缩装置，橡胶伸缩装置等，目前多用橡胶伸缩装置。
桥梁的变形量大小：主要考虑以伸缩装置安装时的温度为基准，由温度变化引起的伸缩量和混凝土徐变、干燥收缩所引起的伸缩量作为基本伸缩量。
第二篇：梁式桥常用的截面形式：1)板桥：是最简单的构造形式，施工方便2)肋梁桥：是在板桥截面的基础上，将梁下缘受拉区混凝土很大程度的挖空，从而显着减轻了结构自重，跨越能力得到提高3)箱型截面：提供了能承受正负弯矩的足够的混凝土受压区，抗弯、抗扭能力强，因而更适用于较大跨径的悬臂式梁桥和连续体系梁桥。
梁式桥按静力体系可分为：简支梁桥，连续梁桥，悬臂梁桥1)简支梁桥a)整体式简支板桥：L≤8m，桥面宽度一般大于跨径，桥面板呈双向受力状态，当桥面板宽较大时，除配置纵向受力钢筋外，还需计算配置板的横向受力钢筋，且自由边需加密。
b)装配式简支板桥：L≤20m，横截面形式主要有实心板和空心板。
pljdbAAA桥梁工程习题
桥梁工程习题第一章绪论一、名词解释1.桥梁建筑高度2.计算跨径（梁式桥）3.标准跨径（梁式桥）4.净跨径5.桥梁全长6.桥跨结构7.桥梁高度8.永久作用9.可变作用10.偶然作用11.汽车冲击力二、选择题1.桥梁两个桥台侧墙或八字墙后端点之间的距离称为（）Ａ桥梁跨度Ｂ桥梁总长Ｃ桥梁全长Ｄ桥梁标准跨径2.梁式桥与拱式桥在受力特征上最大的区别在于（）Ａ在竖向荷载作用下，梁式桥有水平反力产生，拱式桥有水平反力产生Ｂ在竖向荷载作用下，梁式桥有水平反力产生，拱式桥无水平反力产生Ｃ在竖向荷载作用下，梁式桥无水平反力产生，拱式桥有水平反力产生Ｄ在竖向荷载作用下，梁式桥无水平反力产生，拱式桥无水平反力产生3.水浮力和基础变位影响力属于（）A 永久荷载B 可变荷载C 偶然荷载D 可变荷载和永久荷载4.人群荷载属于（）A 永久荷载B 基本可变荷载C其他可变荷载 D偶然荷载5.梁式桥的两个相邻桥墩中线之间的水平距离，或桥墩中线到桥台台背前缘之间的水平距离，称为（）A 净跨径B 总跨径C 标准跨径D 计算跨径6.桥梁的基本组成包括上部结构、下部结构以及（）A 地基B 桥跨结构C 锥坡D 基础7.桥梁总长是指（）A 桥梁两桥台台背前缘间的距离B 桥梁结构两支点间的距离C 桥梁两个桥台侧墙尾端的距离D 各孔净跨径的总和8.桥梁的建筑高度是指（）A 桥面与桥跨结构最低边缘的高差B 桥面与墩底之间的高差C 桥面与地面线之间的高差D 桥面与基础地面之间的高差9.我国桥梁设计程序可分为前期工作及设计阶段，设计阶段按“三阶段设计”进行，即（）A 上部结构设计、下部结构设计及基础设计B 初步设计、立面设计与和截面设计C 桥型设计、截面设计和施工设计D 初步设计、技术设计与施工设计10.桥梁按体系划分可分为（）A 梁桥、拱桥、刚构桥、缆索承重桥以及组合体系桥B 简支梁桥、悬臂梁桥、连续梁桥和连续刚构桥C 木桥、钢桥、圬工桥、钢筋混凝土桥和预应力混凝土桥D 公路桥、铁路桥、人行桥和农用桥11.我国现行规范中，将桥梁设计荷载分为( )A 永久作用、可变作用、偶然作用B 永久荷载、基本可变荷载、其他可变荷载C 恒载、可变荷载、地震力D 结构自重、车辆荷载、偶然荷载三、判断题1.桥梁的总跨径，是多孔桥梁中各孔计算跨径的总和，它反映了桥下泄洪的能力。
桥梁工程习题及答案
一、填空题1)公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。
2)按结构体系及其受力特点，桥梁可划分为梁桥、拱桥、悬索桥以及组合体系。
3)桥跨结构在温度变化、混凝土的收缩和徐变、各种荷载引起的桥梁挠度、地震影响、纵坡等影响下将会发生伸缩变形。
4)钢筋混凝土梁梁内钢筋分为两大类，有受力钢筋和构造钢筋。
5)作用代表值包括标准值、准永久值、频遇值。
6)桥梁纵断面设计包括桥梁总跨径的确定、桥梁的分孔、桥面的标高及桥下净空、桥上及桥头引导纵坡的布置。
7)桥台的常见型式有重力式桥台、轻型桥台、组合式桥台和框架式桥台等。
8)公路桥面构造包括桥面铺装、防水和排水系统、桥面伸缩装置、人行道及附属设施等。
9)悬索桥主要由桥塔、锚碇、主缆和吊索等组成。
10)重力式桥墩按截面形式划分，常见的有矩形、圆形、圆端形和尖端形等。
11)设计钢筋混凝土简支T梁，需拟定的主要尺寸有梁宽、梁高、腹板厚度、翼缘板厚度。
12)明挖扩大基础的稳定性验算包括倾覆稳定性验算和滑动稳定性验算。
13)桥梁支座按其变为的可能性分为活动支座和固定支座。
14)支座按其容许变形的可能性分为固定支座、单向支座和多向支座。
15)常用的重力式桥台有 U形桥台、埋置式桥台、八字式桥台、一字式桥台等。
16)桥梁的主要组成部分包括桥墩、桥台及桥跨结构等。
17)桥梁设计一般遵循的原则包括安全性、适用性、经济性、先进性和美观等。
18)荷载横向分布影响线的计算方法主要有：杠杆原理法、偏心压力法、铰接板法、比拟正交异性板法。
19)通常将桥梁设计荷载分为三大类：永久荷载、可变荷载、偶然荷载。
20)公路桥梁设计汽车荷载分为公路-I级、公路-II级两个等级，它包括车道荷载和车辆荷载，其中车辆荷载用于桥梁结构的局部加载和桥台验算。
21)桥梁净空包括设计洪水位和桥下通航净空。
22)柱式桥墩的型式主要有独柱式、双柱式、多柱式和混合柱式四种。
23)我国古代隋朝时期修建，位于河北赵县的著名古桥是赵州桥。
桥梁基础知识知识讲解
桥梁基础知识桥梁由桥跨结构、下部结构、支座和附属设施四部分组成。
2、桥梁设计必须按造安全适用、经济美观有利环保的原则进行。
3、单孔跨径大于150 m的桥梁为特大桥。
总长大于1000米4、按行车道位置的不同，桥梁可分为上承式、中、下桥梁。
5、非通航河流，在洪峰期无大漂浮物时，梁底应高出计算水位0.5 m。
有大为1.5m。
6、桥上纵坡不宜大于4%，桥头引道纵坡不宜大于5 %。
7、当桥墩沿河流轴线与通航轴线不一致时，交角不宜大于5度。
8、多车道桥梁上的汽车荷载应考虑多车道折减，但折减后的效应不得小于两条设计车道的荷载效应。
9、当弯道桥的曲线半径等于或小于250m时，应计算汽车荷载引起的离心力。
其着力点在桥面以上1.2 m处。
标准跨径＞计算跨径＞净跨径10桥道标高主要由：桥下净空或泄洪等确定11汽车外车轮距安全带的最小距离是50cm，挂车是100cm12选择拱轴线原则：尽可能降低由于荷载产生的弯矩数值13拱桥四个标高：桥面标高拱顶底面标高起拱线标高基础底面标高14拱圈内力设计原则：荷载组合的最不利值小于或等于结构抗力的设计值15重立式桥墩验算内容：（1）桥梁墩身强度截面强度验算偏心距验算抗剪强度验算（2）墩顶水平位移验算16梁桥轻型桥台：支撑梁轻型桥台薄壁轻型桥台加筋图桥台17拱桥轻型桥台种类：八字形轻型桥台U字形被撑式梁桥轻型桥墩：空心式桥墩柱式桥墩柔性桥墩薄壁桥墩框架式桥墩18拱桥拱轴线种类：圆弧线悬链线抛物线19等截面式桥梁形式：板拱桥肋拱桥箱形拱桥双曲拱桥20连续梁的内力主要有：纵向受弯受剪横向受弯纵向预应力抵抗纵向受弯和部分受剪竖向预应力抵抗受剪横向预应力抵抗横向受剪桥面的布置方式主要有双向车道布置分车道布置双层桥面布置等形式。
2、水泥混凝土、沥青混凝土铺装，其横坡通常为 1.5度到2.5度3、桥梁栏杆高度不应小于1。
1m。
4、横隔梁的横向连接形式主要有钢板焊接接头，钢板螺栓接头和钢板扣环接头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁纵横截面设计的主要内容：纵断面设计包括桥梁总跨径的确定，桥梁的分孔，桥面标高与桥下尽空，桥上与桥头的纵坡设计。
横断面的设计主要是确定横截面布置形式，包括主梁截面形式，主梁间距，截面各部分尺寸。
大跨度公路预应力混凝土连续桥为什么大多采用不等跨和变截面的形式：连续梁跨径的布置一般采用不等跨的形式。
如果采用等跨布置，则边跨内力将控制全桥设计，这样是不经济的。
此外，边跨过长消灭了边跨刚度，将增大活载在中跨跨中截面的弯矩变化幅值，增加预应力刚劲数量。
从预应力混凝土连续梁的受力特点来分析，连续梁的立面应采用便高度的布置为宜。
连续梁在恒活载作用下，支点截面将出现较大的负弯矩，从绝对值来看，支点截面的负弯矩往往大于跨中截面的正弯矩，因此采用变高度梁能较好的符合梁的内力分布规律。
阐述斜板桥的工作特性：间之斜板的纵向主弯矩比跨径的矩形板要小，并随斜交角的增大而减小。
（2）斜板的荷载，一般又向支撑边的最短距离传达分配的趋势，宽度比较小的情况下，主弯矩方向朝支撑边的垂直方向偏转；宽度比较大的情况下，办中央的主弯矩计划垂直于支撑边，边缘的主弯矩平行于自由边。
（3）纵向最大弯矩的位置随角的增大而从跨中向钝角部位移动。
（4）斜板中除了斜跨径方向的主弯矩外，在钝角部位的角平分线垂直方向上，将产生接近于跨中弯矩值的相当大的负弯矩，其值随角的增大而增加，但分布范围较小，并迅速消减。
（5）斜板的最大纵向弯矩虽然比相应的正版小，可是横向弯矩却比正版大得多，尤其是跨中部分的。
（6）斜板在支撑边上的反力很不均匀（7）斜板的扭矩分布很复杂。
刚架桥的内力计算有哪些原则和假定：计算图式的轴线取支柱厚度的中分线盒平面主梁跨中截面高度的水平线。
对于截面高度或厚度变化较大的钢架桥，则以各截面高度中分点的连线作为计算图式的理论轴线。
（2）计算内力时，截面包括全部混凝土截面，不考虑钢筋。
对于T形和箱型截面，不论其顶板地板厚度如何，均全部计入计算截面。
（3）计算变位时一般可略去轴向力和剪力，仅计弯矩的影响，但在计算张拉力作用所产生的住内力时则必须计入轴向力和变位的影响。
（4）当采用变截面的主梁和支柱时，如果在同一截面中最大惯性矩超过最小惯性矩两倍时，则应考虑次变化的影响。
（5）当钢架奠基于压缩性很小的土壤时，支柱低端可认为是固定的。
若奠基于中等坚实的土壤时则仅在下列情况下可以认为是固定的：即由于基础有足够大的尺寸，致使基础底面一边的土压应力与另一边之比不大于3倍时。
（6）关于混凝土的弹性模量，根据现行规范规定，截面刚度按0·8EHI计。
其中I的计算规定如下：对于静定结构，不计混凝土受拉区，计入钢筋；对于超静定结构，包括全部混凝土截面，不计钢筋。
