变电设备专业巡检实施细则—紫外成像检测要求
500kV变电站设备带电检测中紫外成像技术的应用
500kV变电站设备带电检测中紫外成像技术的应用摘要：随着科学技术的飞速发展，紫外成像技术在高压设备带电检测中的应用也越来越广泛。
本文通过对检测原理和方法的介绍，提出了紫外成像技术进行高压电力设备的检测方法，通过现场的实验，阐述了紫外成像技术在电力系统中的应用，旨在为我国电力事业的发展提供参考。
关键词：紫外成像；电力设备；带电检测高压电力设备在实际运行过程中，受设计、施工、污秽附着、外界破坏及自热灾害等影响，会在局部产生电晕放电现象，导致高压电力设备的绝缘性能逐渐下降，加重设备缺陷，进而影响到高压电力设备的安全稳定运行。
因此需要对高压电力设备进行定期检测，及时发现设备的放电缺陷，从而安排必要的维护和修复以确保供电可靠性。
紫外成像检测技术是近年来迅速发展的一项新技术，其利用电力设备放电过程产生大量紫外线这一特点来评估电力设备的绝缘状态，及时发现设备的放电缺陷。
为了更好地促进紫外成像检测技术在电网中的应用，本文基于紫外成像检测技术的原理，介绍了多种电力设备的紫外检测图谱。
1紫外成像检测技术原理高压设备由于局部尖端、毛刺、污秽等造成局部场强畸变增大而对空气发生电离形成电晕，空气电离过程中会向外界发射大量的紫外线。
紫外成像检测技术就是利用特制的光学传感系统捕捉空气电离过程中产生的紫外线，经过处理后与可见光产生的图像一同成像于显示器上，从而达到显示和定位高压设备局部电晕位置和放电强度的目的。
紫外线的波长范围是40～400nm，太阳光线中也会含有紫外线。
由于这些光线在穿过地球臭氧层过程中波长小于300nm的紫外线基本上被吸收，实际到达地球的紫外线波长在300nm以上，这个波段范围即“日盲区”。
为克服太阳光中紫外线的影响，现场应用的紫外成像检测仪器检测的波长范围为280～300nm。
图1为日盲型紫外成像设备影像合成原理，首先利用紫外光束分离器将输入的光线分成两部分，一部分形成可见光影像，另一部分经过紫外线太阳镜过滤后保留其紫外部分，并经过放大器处理后在电荷耦合元件（charge coupled device，CCD）板上得到清晰度高的紫外图像，最后通过特殊的影像工艺将紫外光影成像仪和可见光影像叠加在一起，形成复合影像。
变电设备专业巡检实施细则—紫外成像检测要求
3
a)应在良好的天气下进行，如遇雷、中（大）雨、雪、雾、沙尘不得进行该项工作测设备是带电设备，应尽量避开影响检测的遮挡物；
3
进行电力设备紫外成像检测的人员应具备如下条件:
a)熟悉紫外成像检测技术的基本原理、诊断分析方法；
b)了解紫外成像检测仪的工作原理、技术参数和性能；
d)在同一方向或同一视场内观测电晕部位，选择检测的最佳位置，避免其他设备放电干扰。
e)在安全距离允许范围内，在图像内容完整情况下，尽量靠近被测设备，使被测设备电晕放电在视场范围内最大化，记录此时紫外成像仪与电晕放电部位距离，紫外检测电晕放电量的结果与检测距离呈指数衰减关系，在测量后需要进行校正，参见附录B。
b)检测前，应制定测试路线，测试路线的选择应包括所有待测设备，不漏项。
c)配备与检测工作相符的图纸、上次检测的记录、标准化作业工艺卡。
d)检查环境、人员、仪器、设备满足检测条件。
e)按相关安全生产管理规定办理工作许可手续。
5
5
在发生外绝缘局部放电过程中，周围气体被击穿而电离，气体电离后的放射光波的频率与气体的种类有关，空气中的主要成分是氮气，氮气在局部放电的作用下电离，电离的氮原子在复合时发射的光谱（波长λ=280~400nm）主要落在紫外光波段。利用紫外成像仪接受放电产生的太阳日盲区内的紫外信号，经过处理与可见光图像叠加，从而确定电晕位置和强度。
b)检测时应与设备带电部位保持相应的安全距离。
c)在进行检测时，要防止误碰误动设备。
d)行走中注意脚下，防止踩踏设备管道。
3
紫外成像仪应操作简单，携带方便，图像清晰、稳定，具有较高的分辨率和动、静态图像储存功能，在移动巡检时，不出现拖尾现象，对设备进行准确检测且不受环境中电磁场的干扰。

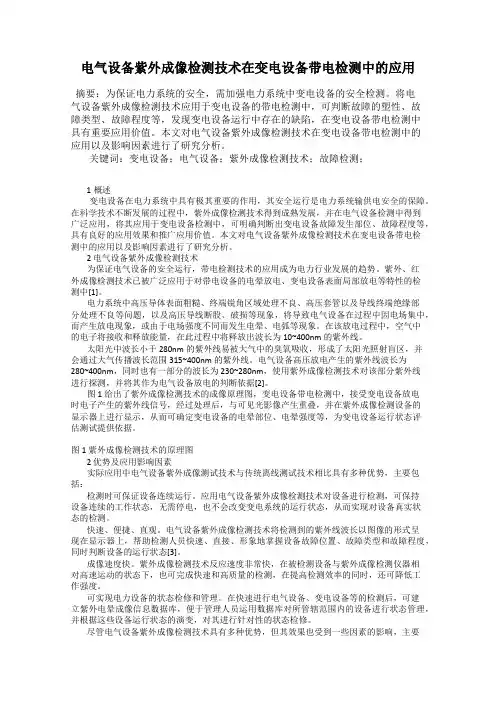

电气设备紫外成像检测技术在变电设备带电检测中的应用
电气设备紫外成像检测技术在变电设备带电检测中的应用摘要：为保证电力系统的安全，需加强电力系统中变电设备的安全检测。
将电气设备紫外成像检测技术应用于变电设备的带电检测中，可判断故障的塑性、故障类型、故障程度等，发现变电设备运行中存在的缺陷，在变电设备带电检测中具有重要应用价值。
本文对电气设备紫外成像检测技术在变电设备带电检测中的应用以及影响因素进行了研究分析。
关键词：变电设备；电气设备；紫外成像检测技术；故障检测；1概述变电设备在电力系统中具有极其重要的作用，其安全运行是电力系统输供电安全的保障。
在科学技术不断发展的过程中，紫外成像检测技术得到成熟发展，并在电气设备检测中得到广泛应用，将其应用于变电设备检测中，可明确判断出变电设备故障发生部位、故障程度等，具有良好的应用效果和推广应用价值。
本文对电气设备紫外成像检测技术在变电设备带电检测中的应用以及影响因素进行了研究分析。
2 电气设备紫外成像检测技术为保证电气设备的安全运行，带电检测技术的应用成为电力行业发展的趋势。
紫外、红外成像检测技术已被广泛应用于对带电设备的电晕放电、变电设备表面局部放电等特性的检测中[1]。
电力系统中高压导体表面粗糙、终端锐角区域处理不良、高压套管以及导线终端绝缘部分处理不良等问题，以及高压导线断股、破损等现象，将导致电气设备在过程中因电场集中，而产生放电现象，或由于电场强度不同而发生电晕、电弧等现象。
在该放电过程中，空气中的电子将接收和释放能量，在此过程中将释放出波长为10~400nm的紫外线。
太阳光中波长小于280nm的紫外线易被大气中的臭氧吸收，形成了太阳光照射盲区，并会通过大气传播波长范围315~400nm的紫外线。
电气设备高压放电产生的紫外线波长为280~400nm，同时也有一部分的波长为230~280nm，使用紫外成像检测技术对该部分紫外线进行探测，并将其作为电气设备放电的判断依据[2]。
图1给出了紫外成像检测技术的成像原理图，变电设备带电检测中，接受变电设备放电时电子产生的紫外线信号，经过处理后，与可见光影像产生重叠，并在紫外成像检测设备的显示器上进行显示，从而可确定变电设备的电晕部位、电晕强度等，为变电设备运行状态评估测试提供依据。

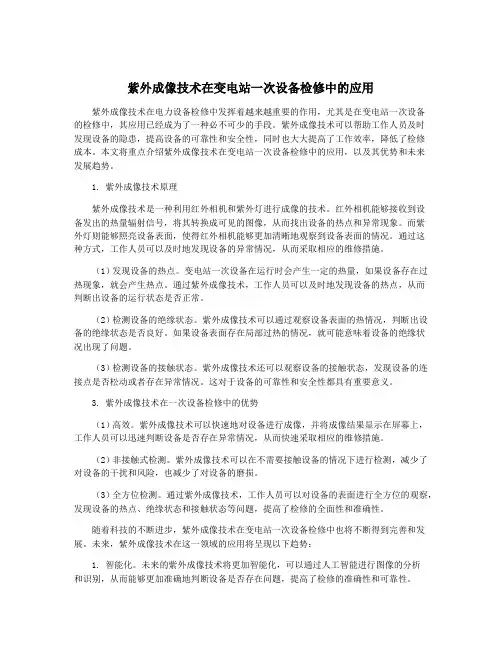

紫外成像技术在变电站一次设备检修中的应用
紫外成像技术在变电站一次设备检修中的应用紫外成像技术在电力设备检修中发挥着越来越重要的作用，尤其是在变电站一次设备的检修中，其应用已经成为了一种必不可少的手段。
紫外成像技术可以帮助工作人员及时发现设备的隐患，提高设备的可靠性和安全性，同时也大大提高了工作效率，降低了检修成本。
本文将重点介绍紫外成像技术在变电站一次设备检修中的应用，以及其优势和未来发展趋势。
1. 紫外成像技术原理紫外成像技术是一种利用红外相机和紫外灯进行成像的技术。
红外相机能够接收到设备发出的热量辐射信号，将其转换成可见的图像，从而找出设备的热点和异常现象。
而紫外灯则能够照亮设备表面，使得红外相机能够更加清晰地观察到设备表面的情况。
通过这种方式，工作人员可以及时地发现设备的异常情况，从而采取相应的维修措施。
（1）发现设备的热点。
变电站一次设备在运行时会产生一定的热量，如果设备存在过热现象，就会产生热点。
通过紫外成像技术，工作人员可以及时地发现设备的热点，从而判断出设备的运行状态是否正常。
（2）检测设备的绝缘状态。
紫外成像技术可以通过观察设备表面的热情况，判断出设备的绝缘状态是否良好。
如果设备表面存在局部过热的情况，就可能意味着设备的绝缘状况出现了问题。
（3）检测设备的接触状态。
紫外成像技术还可以观察设备的接触状态，发现设备的连接点是否松动或者存在异常情况。
这对于设备的可靠性和安全性都具有重要意义。
3. 紫外成像技术在一次设备检修中的优势（1）高效。
紫外成像技术可以快速地对设备进行成像，并将成像结果显示在屏幕上，工作人员可以迅速判断设备是否存在异常情况，从而快速采取相应的维修措施。
（2）非接触式检测。
紫外成像技术可以在不需要接触设备的情况下进行检测，减少了对设备的干扰和风险，也减少了对设备的磨损。
（3）全方位检测。
通过紫外成像技术，工作人员可以对设备的表面进行全方位的观察，发现设备的热点、绝缘状态和接触状态等问题，提高了检修的全面性和准确性。
2024年变电站设备巡视检验方案
《变电站设备巡视检验方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
为了确保变电站设备的正常运行，及时发现并排除潜在的故障隐患，特制定本变电站设备巡视检验方案。
本方案适用于[具体变电站名称]的设备巡视检验工作，涉及的设备包括变压器、断路器、隔离开关、互感器、避雷器等。
通过定期的巡视检验，可以有效地提高设备的可靠性和稳定性，保障电力系统的安全运行。
二、施工步骤1. 准备阶段（1）组织相关人员进行培训，熟悉巡视检验的内容、方法和标准。
（2）准备好巡视检验所需的工具和设备，如测温仪、望远镜、绝缘手套、万用表等。
（3）制定巡视检验计划，明确巡视检验的时间、路线和人员分工。
2. 巡视检验阶段（1）变压器巡视检验- 检查变压器的外观，包括外壳是否有变形、锈蚀、渗漏油等情况。
- 检查变压器的油温、油位是否正常，有无异常声响。
- 检查变压器的冷却系统是否正常运行，风扇、油泵等设备是否有异常声响。
- 检查变压器的套管是否清洁，有无裂纹、放电痕迹等。
- 检查变压器的接地是否良好。
（2）断路器巡视检验- 检查断路器的外观，包括外壳是否有变形、锈蚀等情况。
- 检查断路器的分合闸位置是否正确，指示灯是否正常。
- 检查断路器的操作机构是否灵活，有无卡涩现象。
- 检查断路器的触头是否良好，有无烧伤、磨损等情况。
- 检查断路器的储能机构是否正常，储能指示是否正确。
（3）隔离开关巡视检验- 检查隔离开关的外观，包括瓷瓶是否清洁，有无裂纹、放电痕迹等。
- 检查隔离开关的分合闸位置是否正确，触头是否接触良好。
- 检查隔离开关的操作机构是否灵活，有无卡涩现象。
- 检查隔离开关的接地是否良好。
（4）互感器巡视检验- 检查互感器的外观，包括瓷瓶是否清洁，有无裂纹、放电痕迹等。
- 检查互感器的油位是否正常，有无渗漏油现象。
- 检查互感器的二次接线是否牢固，有无松动、短路等情况。
- 检查互感器的接地是否良好。

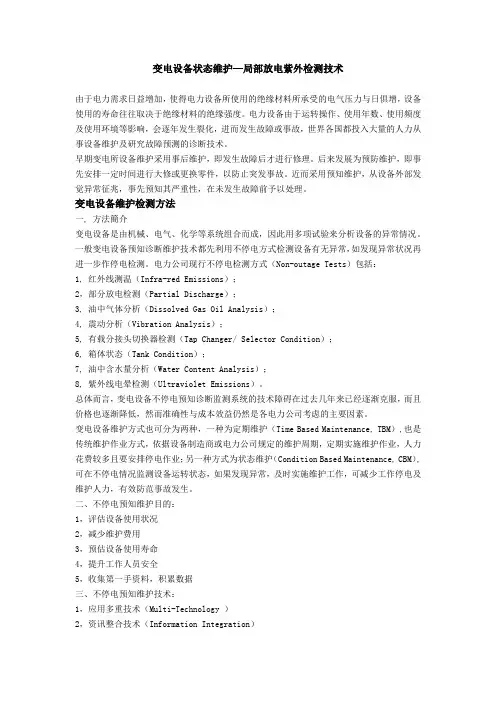

变电设备状态维护—局部放电紫外检测技术
变电设备状态维护—局部放电紫外检测技术由于电力需求日益增加，使得电力设备所使用的绝缘材料所承受的电气压力与日俱增，设备使用的寿命往往取决于绝缘材料的绝缘强度。
电力设备由于运转操作、使用年数、使用频度及使用环境等影响，会逐年发生裂化，进而发生故障或事故，世界各国都投入大量的人力从事设备维护及研究故障预测的诊断技术。
早期变电所设备维护采用事后维护，即发生故障后才进行修理。
后来发展为预防维护，即事先安排一定时间进行大修或更换零件，以防止突发事故。
近而采用预知维护，从设备外部发觉异常征兆，事先预知其严重性，在未发生故障前予以处理。
变电设备维护检测方法一, 方法簡介变电设备是由机械、电气、化学等系统组合而成，因此用多项试验来分析设备的异常情况。
一般变电设备预知诊断维护技术都先利用不停电方式检测设备有无异常，如发现异常状况再进一步作停电检测。
电力公司现行不停电检测方式（Non-outage Tests）包括：1, 红外线测温（Infra-red Emissions）；2，部分放电检测（Partial Discharge）；3, 油中气体分析（Dissolved Gas Oil Analysis）；4, 震动分析（Vibration Analysis）；5, 有载分接头切换器检测（Tap Changer/ Selector Condition）；6, 箱体状态（Tank Condition）；7, 油中含水量分析（Water Content Analysis）；8, 紫外线电晕检测（Ultraviolet Emissions）。
总体而言，变电设备不停电预知诊断监测系统的技术障碍在过去几年来已经逐渐克服，而且价格也逐渐降低，然而准确性与成本效益仍然是各电力公司考虑的主要因素。
变电设备维护方式也可分为两种，一种为定期维护（Time Based Maintenance, TBM）,也是传统维护作业方式，依据设备制造商或电力公司规定的维护周期，定期实施维护作业，人力花费较多且要安排停电作业；另一种方式为状态维护（Condition Based Maintenance, CBM）,可在不停电情况监测设备运转状态，如果发现异常，及时实施维护工作，可减少工作停电及维护人力，有效防范事故发生。
紫外成像技术在电力维护中的应用及计量需求分析
紫外成像技术在电力维护中的应用及计量需求分析摘要：紫外成像技术是利用电晕放电产生的紫外线，并融合可见光成像技术最终形成二维图像的技术。
紫外成像技术是应用光学方法进行检测的手段，且电晕放电现象通常在事故发生以前出现，因此紫外成像技术具有灵敏度高、分辨力高、抗干扰能力好的特点，被广泛用于电力巡检的预防阶段。
本文概述了紫外成像技术的基本原理及其在电力巡检中的应用，以及紫外成像仪器的计量校准需求分析。
关键词：紫外成像、电晕放电、电力维护、事故预防、计量校准0 引言随着国家经济的快速高质量发展，用电需求日益增加，带动电网规模的不断扩大，使得电力系统负荷与日俱增，特别是高压电力设备的运行压力越来越大。
电网中运行的高压设备持续在电、热及特殊环境下可能会出现缺陷或故障，导致其绝缘性能降低，产生电晕放电现象，将严重影响电网的安全运行[1]。
目前我国国家电网正在进行超高压大容量电力线路扩建，线路将穿越各种复杂地形[2]。
稳定、高质量的用电是社会经济发展的基础，在电力设备的运行过程中经常出现电晕、闪络与电弧现象而无法保证稳定、高质量的电力供应。
所以如何有效解决电力线路检测的精度和效率，是困扰电力行业的重大难题。
目前电力巡检过程中必备红外热像仪与紫外成像仪，两类仪器功能不同。
红外热像仪一般用于监测高电阻过热和接触不良引起的温度变化，一般与电流有关；电线电缆已经发生故障产生热量，引起温度变化而探测，属事后发现。
紫外成像技术能有效直观地观察高压设备的放电情况，一般用于监测导线损坏和分离器松弛引起的电晕和电弧，一般与电压有关，也就是在事件发生前，提前预判出可能发生的问题，属于事前诊断，对电源的早期故障排除起到至关重要的作用设备，为现场检测提供了新的有力诊断手段。
因此，紫外成像技术和红外热成像技术各有不可替代的优势，是相辅相成的关系[3]。
1 紫外成像技术的原理及应用紫外是指波长在(10~400)nm范围内的光波，其中（200~300）nm波段该紫外光谱区称为“日盲区”。
高压电气设备故障诊断中紫外成像检测技术应用
高压电气设备故障诊断中紫外成像检测技术应用摘要：绝缘劣化是引起电气设备故障损坏的主要原因之一。
设备绝缘劣化一般会伴随着产生电晕放电和表面局部放电现象。
因此，进行电晕放电检测，能够及时掌握绝缘可能出现的劣化迹象，在严重事故发生之前就可以确定绝缘劣化的严重程度，从而避免事故的发生。
关键词：高压电气设备；故障诊断；紫外成像检测技术1、紫外成像检测技术1.1检测原理高压设备由于绝缘劣化、受潮等原因会发生电离放电，根据电场强度的不同，可分为电晕放电、间歇性电弧放电和持续性电弧放电3个等级。
电离放电的本质是电子释放能量的过程，同时会辐射出紫外线（UV）、可见光和声波等。
紫外线的波长范围是40～400nm，太阳光中部分波长的紫外线被地球上的臭氧层吸收，实际辐射到地面上的太阳紫外波长大都在300nm以上，低于300nm的波长区间称为太阳盲区，因此，紫外成像仪在白天也可以进行检测。
电晕放电辐射出的紫外光波长范围为230～405nm，紫外光滤波器的工作范围为240～280nm，将该波段比较微弱的紫外光信号经过影像放大器变成可视的影像。
光源经过光束分离器，分别送给紫外光和可见光检测通道。
紫外光通道用于电晕成像，可见光通道用于被测设备及环境成像。
采用图像融合技术将两个影像叠加在一起，就可以确定电晕的放电量，并能够精确地定位放电区域。
1.2诊断方法紫外成像检测技术检测的直接参数是光子数，由于该参数受到检测距离、环境（如湿度、温度等）以及设备参数（如增益）等很多因素的影响，如何量化这些指标与光子数之间的关系，仍处于研究阶段，目前国内外尚未形成统一的标准。
我国DL/T345—2010《带电设备紫外诊断技术应用导则》中规定的检测及诊断方法有图像观察法和同类比较法。
图像观察法主要根据带电设备电晕状态，对异常电晕的属性、发生部位和严重程度进行判断和缺陷定级。
同类比较法是通过同类型带电设备对应部位电晕放电的紫外图像或紫外计数进行横向比较，对带电设备电晕放电状态进行评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、检测数据
序号
检测位置
1
紫外图像
可见光图像
仪器增益
测试距离/m
光子计数
图像编号
诊断分析
试验仪器
结论
c)文件名：设备电晕位置。
7
检测工作完成后，应在5个工作日内完成检测记录整理，记录格式见附录A
附 录 A
A.1
紫外成像检测记录模板见表A.1。
表A.1 紫外成像检测记录模板
一、基本信息
变电站/线路名称
检测性质
普测（查缺、专项）
检测日期
检测人员温度湿度二、设铭牌调度号电压等级
设备厂家
设备型号
出厂日期
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改本）适用于本文件。
DL/T345带电设备紫外诊断技术应用导则
DL/T408电业安全工作规程（发电厂和变电所电气部分）
国家电网公司输变电设备状态检修试验规程
国家电网公司电力金具电晕试验紫外成像检测方法
b)检测前，应制定测试路线，测试路线的选择应包括所有待测设备，不漏项。
c)配备与检测工作相符的图纸、上次检测的记录、标准化作业工艺卡。
d)检查环境、人员、仪器、设备满足检测条件。
e)按相关安全生产管理规定办理工作许可手续。
5
5
在发生外绝缘局部放电过程中，周围气体被击穿而电离，气体电离后的放射光波的频率与气体的种类有关，空气中的主要成分是氮气，氮气在局部放电的作用下电离，电离的氮原子在复合时发射的光谱（波长λ=280~400nm）主要落在紫外光波段。利用紫外成像仪接受放电产生的太阳日盲区内的紫外信号，经过处理与可见光图像叠加，从而确定电晕位置和强度。
3
3
a)应在良好的天气下进行，如遇雷、中（大）雨、雪、雾、沙尘不得进行该项工作；
b)风速宜不大于5m/s；
3
a)被测设备是带电设备，应尽量避开影响检测的遮挡物；
3
进行电力设备紫外成像检测的人员应具备如下条件:
a)熟悉紫外成像检测技术的基本原理、诊断分析方法；
b)了解紫外成像检测仪的工作原理、技术参数和性能；
c)掌握紫外成像检测仪的操作方法；
d)了解被测设备的结构特点、工作原理、运行状况和导致设备故障的基本因素；
e)具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。
f)检测人员应经过上岗培训。
3
a)应严格执行国家电网公司《电力安全工作规程（变电部分）》(国家电网企管〔2013〕1650号)的相关要求；
诊断标准见下表：
紫外成像检测诊断标准
放电部位
放电形态、放电量
缺陷性质
外绝缘表面
局部放电量不超过5000光子/s，放电距离不超过外绝缘1/3部位
一般缺陷
局部放电量超过5000光子/s，或放电距离超过外绝缘1/3部位
严重缺陷
局部放电量超过5000光子/s，且放电距离超过外绝缘1/3部位
危急缺陷
金属带电部位
a)一般缺陷。指设备存在的电晕放电异常，对设备产生老化影响，但还不会引起故障，一般要求记录在案，注意观察其缺陷的发展。
b)严重缺陷。指设备存在的电晕放电异常突出，或导致设备加速老化，但还不会马上引起故障。应缩短检测周期并利用停电检修机会，有计划安排检修，消除缺陷。
c)危急缺陷。指设备存在的电晕放电严重，可能导致设备迅速老化或影响设备正常运行，在短期内可能造成设备故障，应尽快安排停电处理。
b)检测时应与设备带电部位保持相应的安全距离。
c)在进行检测时，要防止误碰误动设备。
d)行走中注意脚下，防止踩踏设备管道。
3
紫外成像仪应操作简单，携带方便，图像清晰、稳定，具有较高的分辨率和动、静态图像储存功能，在移动巡检时，不出现拖尾现象，对设备进行准确检测且不受环境中电磁场的干扰。
主要技术指标
a)白天模式检测紫外线范围宜不小于240－280纳米，夜晚模式全紫外波段，两种模式可切换。
f)在一定时间内，紫外成像仪检测电晕放电强度以多个相差不大的极大值的平均值为准，并同时记录电晕放电形态、具有代表性的动态视频过程、图片以及绝缘体表面电晕放电长度范围。若存在异常，应出具检测报告（格式见附录A）。
5
a)检查检测数据是否准确、完整。
6
根据设备外绝缘的结构、当时的气候条件及未来天气变化情况、周边微气候环境，综合判断电晕放电对电气设备的影响，一般分成三类。
d)在同一方向或同一视场内观测电晕部位，选择检测的最佳位置，避免其他设备放电干扰。
e)在安全距离允许范围内，在图像内容完整情况下，尽量靠近被测设备，使被测设备电晕放电在视场范围内最大化，记录此时紫外成像仪与电晕放电部位距离，紫外检测电晕放电量的结果与检测距离呈指数衰减关系，在测量后需要进行校正，参见附录B。
放电量不超过5000光子/s
一般缺陷
放电量在5000~10000光子/s
严重缺陷
放电量超过10000光子/s
危急缺陷
7
7
在检测后，应注意保存紫外测试原始数据，存放方式如下：
a)建立一级文件夹，文件夹名称：变电站名＋检测日期（如：XX站20150101）；
b)建立二级文件夹，文件夹名称：设备名称及运行编号（如：XXX线2210断路器）。
变电设备专业巡检实施细则
——紫外成像检测要求
内蒙古超高压供电局
二〇一六年四月
紫外成像检测要求
1
本要求规定了紫外成像检测要求、现场检测方法，给出了数据分析经验，并对紫外成像检测管理工作提出了具体要求。
本要求适用于内蒙古超高压供电局的变压器、电抗器、电流互感器、电压互感器、避雷器、GIS、断路器、隔离开关、串联补偿装置、电容器、绝缘子、母线的紫外电晕检测。
导电体表面电晕放电有下列情况：
a)由于设计、制造、安装或检修等原因，形成的锐角或尖端。
b)由于制造、安装或检修等原因，形成表面粗糙；
c)运行中导线断股（或散股）。
d)均压、屏蔽措施不当。
e)在高电压下，导电体截面偏小。
f)悬浮金属物体产生的放电。
g)导电体对地或导电体间间隙偏小。
h)设备接地不良及其他情况。
b)最小紫外光灵敏度：不大于8×10-18watt/cm2。
c)最小可见光灵敏度：不大于0.7LUX。
d)电晕探测灵敏度：小于5pC。
功能要求
a)自动/手动调节紫外线、可见光焦距。
b)可调节紫外增益。
c)具备光子数计数功能。
d)检测仪器应具备抗外部干扰的功能。
e)测试数据可存储于本机并可导出。
4
a)检测前，应了解相关设备数量、型号、制造厂家、安装日期等信息以及运行情况，制定相应的技术措施。
绝缘体表面电晕放电有下列情况：
a)在潮湿情况下，绝缘子表面破损或裂纹。
b)在潮湿情况下，绝缘子表面污秽。
c)绝缘子表面不均匀覆冰。
d)绝缘子表面金属异物短接及其他情况。
输变电设备电晕放电典型图谱参见附录C。
5
a)开机后，增益设置为最大。
b)调节焦距，直至图像清晰度最佳。
c)图像稳定后进行检测，对所测设备进行全面扫描，发现电晕放电部位进行精确检测。
