电力拖动课程设计
双闭环PWM直流电机调速系统仿真课程设计**: **班级: 1202学号：*********专业: 自动化****: **摘要本次课程设计设计了一个转速、电流双闭环直流PWM调速系统。
该系统中设置了电流检测环节、电流调节器以及转速检测环节、转速调节器，构成了电流环和转速环，前者通过电流元件的反馈作用稳定电流，后者通过转速检测元件的反馈作用保持转速稳定，最终消除转速偏差，从而使系统达到调节电流和转速的目的。
该系统起动时，转速外环饱和不起作用，电流内环起主要作用，调节起动电流保持最大值，使转速线性变化，迅速达到给定值；稳态运行时，转速负反馈外环起主要作用，使转速随转速给定电压的变化而变化，电流内环跟随转速外环调节电机的电枢电流以平衡负载电流。
采用MATLAB软件中的控制工具箱对直流电动机双闭环调速系统进行计算机辅助设计，并用SIMULINK进行动态数字仿真,同时查看仿真波形,以此验证设计的调速系统是否可行。
本文从直流电动机的工作原理入手，建立了双闭环直流调速系统的数学模型，并详细分析了系统的原理及其静态和动态性能。
关键词：直流电机，双闭环，调速，MATLAB，simulink目录摘要...............................................................I 第1章引言.. (1)第2章系统的工作原理 (1)2.1 双闭环直流调速系统的介绍 (1)2.2 双闭环直流调速系统的组成 (2)2.3 转速、电流双闭环直流调速系统 (3)2.4 系统控制电路图 (4)2.5 双闭环直流调速系统的静特性分析 (5)2.6 双闭环直流调速系统的稳态结构图 (5)2.7 系统的参数描述 (6)第3章直流调速系统的主回路设计 (6)3.1直流调速系统主回路拓扑结构 (6)3.2 直流调速系统拓扑结构选择 (12)第4章设计并确定各环节相关系数 (13)4.1电流环与转速环的设计 (13)4.2电流环的设计 (17)4.3转速环的设计 (19)4.4执行子程序 (19)错误!未定义书签。
第5章系统调试和功能测试 (20)5.1 电流环的设计 (20)5.2转速环的设计 (20)5.3 确定时间常数 (22)5.4选择转速调节器结构 (23)5.5 计算转速调节器参数 (23)5.6 检验近似条件 (24)5.7计算调节器电阻和电容 (24)第6章仿真与结果分析 (25)小结参考文献 (27)一、引言由《电力拖动自动控制系统》一书里所知，对电机进行调速有三个方案：1.改变回路电阻。
2.改变电枢电压。
3.改变绕组磁通量。
其中以通过改变电枢电压来进行电机调速较为普遍，因为该调速方法可以实现大范围平滑调速，是目前直流调速系统采用的主要调速方案。
但电机的开环运行性能远远不能满足要求。
按反馈控制原理组成转速闭环系统是减小或消除静态转速降落的有效途径。
转速反馈闭环是调速系统的基本反馈形式。
可要实现高精度和高动态性能的控制，不尽要控制速度，同时还要控制速度的变化率也就是加速度。
由电动机的运动方程可知加速度与电动机的转矩成正比关系，而转矩又与电动机的电流成正比。
因而同时对速度和电流进行控制，称为实现高动态性能电机控制系统所必须完成的工作。
因而也就有了转速、电流双闭环的控制结构。
二、系统的工作原理2.1双闭环直流调速系统的介绍双闭环调速系统的工作过程和原理：电动机在启动阶段，电动机的实际转速(电压)低于给定值,速度调节器的输入端存在一个偏差信号，经放大后输出的电压保持为限幅值,速度调节器工作在开环状态,速度调节器的输出电压作为电流给定值送入电流调节器, 此时则以最大电流给定值使电流调节器输出移相信号,直流电压迅速上升,电流也随即增大直到等于最大给定值, 电动机以最大电流恒流加速启动。
电动机的最大电流(堵转电流)可以通过整定速度调节器的输出限幅值来改变。
在电动机转速上升到给定转速后, 速度调节器输入端的偏差信号减小到近于零,速度调节器和电流调节器退出饱和状态,闭环调节开始起作用。
对负载引起的转速波动,速度调节器输入端产生的偏差信号将随时通过速度调节器、电流调节器来修正触发器的移相电压,使整流桥输出的直流电压相应变化,从而校正和补偿电动机的转速偏差。
另外电流调节器的小时间常数, 还能够对因电网波动引起的电动机电枢电流的变化进行快速调节,可以在电动机转速还未来得及发生改变时,迅速使电流恢复到原来值,从而使速度更好地稳定于某一转速下运行。
2.2双闭环直流调速系统的组成为了实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流，即分别引入转速负反馈和电流负反馈。
两者之间实行嵌套连接，如图1—1所示。
把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE 。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。
这就形成了转速、电流双闭环调速系统。
图1 转速、电流双闭环直流调速系统其中：ASR-转速调节器 ACR-电流调节器 TG-测速发电机 TA-电流互感器 UPE-电力电子变换器 *Un -转速给定电压 Un-转速反馈电压 *Ui -电流给定电压 Ui -电流反馈电压。
2.3转速、电流双闭环直流调速系统一般来说，我们总希望在最大电流受限制的情况下，尽量发挥直流电动机的过载能力，使电力拖动控制系统以尽可能大的加速度起动，达到稳态转速后，电流应快速下降，保证输出转矩与负载转矩平衡，进入稳定运行状态。
这种理想的起动过程如图2所示。
图2理想启动过程图3双闭环直流调速系统动态结构图参考双闭环的结构图和一些电力电子的知识，采用机理分析法可以得到双闭环系统的动态结构图如图3所示。
2.4系统控制电路图控制电路如下所示。
主要组成部分有信号设定（频率给定、给定积分器）、正弦参考信号幅值和频率控制电路（绝对值运算器、压控振荡器、函数发生器、极性鉴别器）、PWM 波发生器（三相正弦波发生器、锁相环、三相波载波发生器、比较器）及与主电路相隔离的电压/电流检测回路、驱动回路及保护回路n dm idl int通用型PWM 变频器原理图框图2.5 双闭环直流调速系统的静特性分析由于采用了脉宽调制，电流波形都是连续的，因而机械特性关系式比较简单，电压平衡方程如下d s d di U Ri LE dt =++ (0)on t t ≤<. d s d di U Ri L E dt=++ ()on t t T ≤< 按电压平衡方程求一个周期内的平均值，即可导出机械特性方程式，电枢两端在一个周期内的电压都是d s U U γ=，平均电流用d I 表示，平均转速/e n E C =，而电枢电感压降d di L dt的平均值在稳态时应为零。
于是其平均值方程可以写成 s d d e U RI E RI C n γ=+=+则机械特性方程式0sd de e eU R R n I n I C C C γ=-=- 2.6 双闭环直流调速系统的稳态结构图首先要画出双闭环直流系统的稳态结构图如图4所示，分析双闭环调速系统静特性的关键是掌握PI 调节器的稳态特征。
一般存在两种状况：饱和——输出达到限幅值；不饱和——输出未达到限幅值。
当调节器饱和时，输出为恒值，输入量的变化不再影响输出，相当与使该调节环开环。
当调节器不饱和时，PI 作用使输入偏差电压在稳态时总是为零。
图4 双闭环直流调速系统的稳态结构框图实际上，在正常运行时，电流调节器是不会达到饱和状态的。
因此，对于静特性来说，只有转速调节器饱和与不饱和两种情况。
为了获得近似理想的过度过程，并克服几个信号综合于一个调节器输入端的缺点，最好的方法就是将被调量转速与辅助被调量电流分开加以控制，用两个调节器分别调节转速和电流，构成转速、电流双闭环调速系统。
图5 双闭环直流调速系统原理图2.7系统的参数描述参数：V n R I U C N a N N e 132.014602.0136220=⨯-=-=03.05.010153=⨯==-R L T l18.0132.030132.03755.05.223752=⨯⨯⨯⨯==πm e m C C R GD T26.130=⨯=e m C C π三、直流调速系统的主回路设计3.1直流调速系统主回路拓扑结构直流调速系统中，按照主回路所使用功率器件的不同，主要分为如下两种： 1）晶闸管可控整流器 2）直流PWM 功率变换器1、直流斩波器的基本结构2、斩波器的基本控制原理原理图中，VT 表示电力电子开关器件，VD 表示续流二极管。
当VT 导通时，直流电源电压 U s 加到电动机上；当VT 关断时，直流电源与电机脱开，电动机电枢经 VD 续流，两端电压接近于零。
如此反复，电枢端电压波形如上图 b ，好像是电源电压U s 在t on 时间内被接上，又在 T – t on 时间内被斩断，故称“斩波”。
3、输出电压计算这样，电动机得到的平均电压为式中 T — 晶闸管的开关周期； t on — 开通时间；ρ — 占空比，ρ = t on / T = t on f ； 其中 f 为开关频率。
ss ondU U Tt U ρ==采用简单的单管控制时，称作直流斩波器，后来逐渐发展成采用各种脉冲宽度调制开关的电路，脉宽调制变换器（PWM-Pulse Width Modulation）。
4、斩波电路三种控制方式根据对输出电压平均值进行调制的方式不同而划分，有三种控制方式：1）T 不变，变t on—脉冲宽度调制（PWM）；2）t on不变，变 T —脉冲频率调制（PFM）；3）t on和 T 都可调，改变占空比—混合型。
5、PWM系统的优点（1）主电路线路简单，需用的功率器件少；（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小；（3）低速性能好，稳速精度高，调速范围宽，可达1:10000左右；（4）若与快速响应的电机配合，则系统频带宽，动态响应快，动态抗扰能力强；（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高；（6）直流电源采用不控整流时，电网功率因数比相控整流器高。
6、桥式可逆PWM变换器可逆PWM变换器主电路有多种形式，最常用的是桥式（亦称H形）电路，如下图所示。
桥式可逆PWM变换器这时，电动机M两端电压的极性随开关器件栅极驱动电压极性的变化而改变，其控制方式有双极式、单极式、受限单极式等多种，这里以最常用的双极式控制的可逆PWM变换器为例。
a) 双极性控制方式（1）正向运行：第1阶段，在 0 ≤t ≤t on期间，U g1 、U g4为正， VT1、 VT4导通，U g2 、U g3为负，VT2、 VT3截止，电流i d沿回路1流通，电动机M两端电压U AB= +U s；第2阶段，在t on≤ t ≤T期间，U g1 、U g4为负， VT1、 VT4截止， VD2、VD3续流，并钳位使VT2、 VT3保持截止，电流i d 沿回路2流通，电动机M两端电压U AB = –U s ；（2）反向运行：第1阶段，在 0 ≤t ≤ t on期间，U g2 、U g3为负，VT2、 VT3截止， VD1、VD4续流，并钳位使 VT1、 VT4截止，电流–i d沿回路4流通，电动机M两端电压U AB = +U s；第2阶段，在t on≤t ≤T 期间，U g2 、U g3 为正， VT2、 VT3导通，U g1 、U g4为负，使VT1、 VT4保持截止，电流–i d沿回路3流通，电动机M两端电压U AB = –U s；b) 输出平均电压双极式控制可逆PWM 变换器的输出平均电压为如果占空比和电压系数的定义与不可逆变换器中相同，则在双极式控制的可逆变换器中γ = 2ρ – 1c) 调速范围调速时， ρ 的可调范围为0~1， –1<γ <+1。

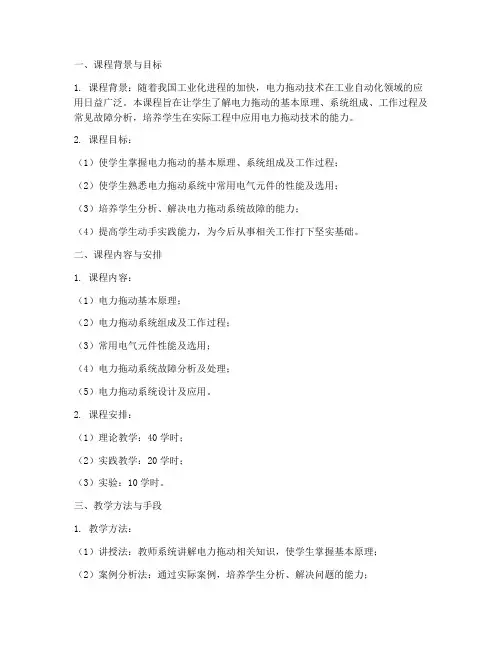

电力拖动课程设计方案模板
一、课程背景与目标1. 课程背景：随着我国工业化进程的加快，电力拖动技术在工业自动化领域的应用日益广泛。
本课程旨在让学生了解电力拖动的基本原理、系统组成、工作过程及常见故障分析，培养学生在实际工程中应用电力拖动技术的能力。
2. 课程目标：（1）使学生掌握电力拖动的基本原理、系统组成及工作过程；（2）使学生熟悉电力拖动系统中常用电气元件的性能及选用；（3）培养学生分析、解决电力拖动系统故障的能力；（4）提高学生动手实践能力，为今后从事相关工作打下坚实基础。
二、课程内容与安排1. 课程内容：（1）电力拖动基本原理；（2）电力拖动系统组成及工作过程；（3）常用电气元件性能及选用；（4）电力拖动系统故障分析及处理；（5）电力拖动系统设计及应用。
2. 课程安排：（1）理论教学：40学时；（2）实践教学：20学时；（3）实验：10学时。
三、教学方法与手段1. 教学方法：（1）讲授法：教师系统讲解电力拖动相关知识，使学生掌握基本原理；（2）案例分析法：通过实际案例，培养学生分析、解决问题的能力；（3）实验法：通过实验，使学生掌握电力拖动系统的工作过程及故障处理方法；（4）讨论法：鼓励学生积极参与课堂讨论，提高课堂氛围。
2. 教学手段：（1）多媒体课件：利用多媒体课件，提高教学效果；（2）实验设备：提供实验设备，使学生能够进行实际操作；（3）网络资源：鼓励学生利用网络资源，拓宽知识面。
四、考核方式与评价标准1. 考核方式：（1）平时成绩：占30%，包括课堂表现、作业完成情况等；（2）实验成绩：占20%，包括实验操作、实验报告等；（3）期末考试：占50%，包括理论知识和实际应用。
2. 评价标准：（1）理论掌握程度：考察学生对电力拖动基本原理的掌握程度；（2）实践操作能力：考察学生动手实践、解决实际问题的能力；（3）团队合作精神：考察学生在团队合作中的沟通与协作能力。
五、课程资源与保障1. 课程资源：（1）教材：选用权威、实用的教材，确保教学内容的质量；（2）实验设备：提供充足、先进的实验设备，保证实验教学质量；（3）网络资源：提供丰富的网络资源，方便学生自主学习。
电力与拖动课程设计
电力与拖动课程设计一、课程目标知识目标：1. 学生能理解电力拖动的概念，掌握电力拖动系统的基本构成和原理。
2. 学生能够描述常见电动机的类型、结构及其工作原理，并了解其在电力拖动中的应用。
3. 学生能够解释并计算电力拖动系统中的基本电路参数，如电压、电流、功率及效率。
技能目标：1. 学生能够运用所学知识分析和解决简单的电力拖动系统问题。
2. 学生通过实验和模拟操作，掌握基本的电力拖动设备调试与故障排除方法。
3. 学生能够设计并搭建简单的电力拖动控制电路，展示其功能和操作过程。
情感态度价值观目标：1. 学生通过学习电力拖动知识，培养对电工电子工程领域的兴趣，增强探索精神和实践意识。
2. 学生在学习过程中，能够认识到电力拖动技术在工业生产和日常生活中的重要性，增强社会责任感和节能减排意识。
3. 学生通过小组合作完成项目任务，培养团队协作能力和沟通技巧，形成积极向上的学习氛围。
课程性质：本课程为专业技术实践课程，强调理论与实践相结合，注重培养学生的动手操作能力和实际问题解决能力。
学生特点：学生为高中二年级工科倾向学生，具备一定的物理和数学基础，对工程技术感兴趣，动手能力强。
教学要求：结合学生特点，课程设计应注重理论与实践的平衡，充分调动学生的积极性，引导学生在实践中学习，在学习中探索。
教学过程中，注重培养学生的创新能力，通过项目式学习，让学生在实际操作中达成课程目标，并能够进行有效的自我评估与反思。
二、教学内容1. 电力拖动基本概念与系统构成- 介绍电力拖动的定义及作用。
- 概述电力拖动系统的基本组成部分。
2. 电动机的类型与工作原理- 讲解交流异步电动机、直流电动机的结构与工作原理。
- 分析不同类型电动机的优缺点及适用场景。
3. 电力拖动系统基本电路参数计算- 电压、电流、功率及效率的计算方法。
- 结合实例进行计算分析。
4. 电力拖动控制电路设计- 常见控制电路元件的原理与应用。
- 设计简单的电力拖动控制电路。
电力拖动与控制课程设计
电力拖动与控制课程设计一、课程目标知识目标：1. 学生能够理解电力拖动的基本原理，掌握常用电动机的工作特性。
2. 学生能够阐述控制电路的构成及工作原理，掌握基本的控制电路分析方法。
3. 学生能够解释电力拖动系统中常见的故障及排除方法。
技能目标：1. 学生能够设计简单的电力拖动与控制电路，进行电路连接和调试。
2. 学生能够运用所学知识分析电力拖动与控制电路故障，并提出解决方案。
3. 学生能够运用电力拖动与控制技术解决实际工程问题。
情感态度价值观目标：1. 学生通过学习电力拖动与控制课程，培养对电气工程领域的兴趣，增强探索精神。
2. 学生能够认识到电力拖动与控制在工业生产中的重要性，增强社会责任感和使命感。
3. 学生在团队协作中培养沟通、协作能力，形成良好的工程素养。
课程性质分析：本课程为电气工程及其自动化专业核心课程，旨在培养学生掌握电力拖动与控制技术的基本理论、分析和设计能力。
学生特点分析：学生已具备基础电路、模拟电子技术等基础知识，具有一定的电路分析和动手能力。
教学要求：1. 结合实际工程案例，提高学生的理论联系实际能力。
2. 强化实践环节，培养学生的动手能力和创新能力。
3. 注重团队协作，提高学生的沟通与协作能力。
4. 通过课程学习，使学生具备电力拖动与控制领域的基本素养。
二、教学内容1. 电力拖动基本原理- 电动机工作特性- 电力拖动系统概述- 常用电动机类型及特性分析2. 控制电路原理与分析- 控制电路基本元件- 常用控制电路类型- 控制电路分析方法3. 电力拖动与控制电路设计- 设计原则与步骤- 控制电路的设计方法- 电路仿真与调试4. 故障分析与排除- 电力拖动系统常见故障- 故障诊断方法- 排除故障的步骤与技巧5. 实践教学环节- 实验项目设置- 实验操作指导- 实践成果评价6. 课程案例分析- 典型电力拖动与控制工程案例- 案例分析与讨论- 案例启示与应用教学内容安排与进度：第1-2周：电力拖动基本原理及电动机工作特性第3-4周：控制电路原理与分析第5-6周：电力拖动与控制电路设计第7-8周：故障分析与排除第9-10周：实践教学环节第11-12周：课程案例分析及总结教材章节关联：《电力拖动与控制》第1章：电力拖动基本原理《电力拖动与控制》第2章：控制电路原理与分析《电力拖动与控制》第3章：电力拖动与控制电路设计《电力拖动与控制》第4章：故障分析与排除《电力拖动与控制》第5章：实践环节及案例分析三、教学方法为了提高教学效果，激发学生的学习兴趣和主动性，本课程将采用以下多样化的教学方法：1. 讲授法：教师通过系统讲解电力拖动与控制的基本理论、原理和关键技术，使学生掌握课程的核心知识。

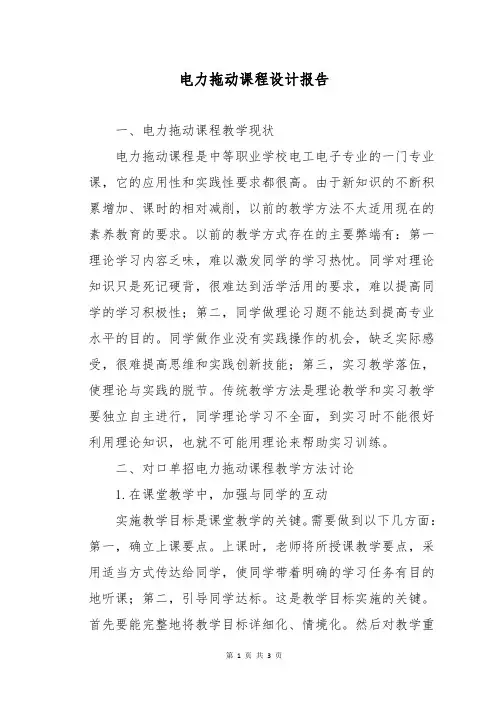

电力拖动课程设计报告
电力拖动课程设计报告一、电力拖动课程教学现状电力拖动课程是中等职业学校电工电子专业的一门专业课，它的应用性和实践性要求都很高。
由于新知识的不断积累增加、课时的相对减削，以前的教学方法不太适用现在的素养教育的要求。
以前的教学方式存在的主要弊端有：第一理论学习内容乏味，难以激发同学的学习热忱。
同学对理论知识只是死记硬背，很难达到活学活用的要求，难以提高同学的学习积极性；第二，同学做理论习题不能达到提高专业水平的目的。
同学做作业没有实践操作的机会，缺乏实际感受，很难提高思维和实践创新技能；第三，实习教学落伍，使理论与实践的脱节。
传统教学方法是理论教学和实习教学要独立自主进行，同学理论学习不全面，到实习时不能很好利用理论知识，也就不可能用理论来帮助实习训练。
二、对口单招电力拖动课程教学方法讨论1.在课堂教学中，加强与同学的互动实施教学目标是课堂教学的关键。
需要做到以下几方面：第一，确立上课要点。
上课时，老师将所授课教学要点，采用适当方式传达给同学，使同学带着明确的学习任务有目的地听课；第二，引导同学达标。
这是教学目标实施的关键。
首先要能完整地将教学目标详细化、情境化。
然后对教学重点知识点，老师精讲，安排同学多练，并引导同学质疑，加强反馈信息技能。
2.通过实践操作，提高同学的理解技能教学活动中的做也要适当利用争论、练习等方法。
只是要把这些方法结合到实践上来，要求教和学要与实践相辅相成,要与实际生活有联系。
在详细措施上，我们鼓舞激发同学的爱好，主见同学多提问题，着重教学中的争论，让同学积极学习，多给同学自己动手的机会。
同学一般具有猎奇心理，奇怪的东西、生活中常涌现的自己又不能理解的.问题,经过老师适当引导后，往往会引发其剧烈求知欲，这就要求老师挖掘教学内容的创新点、查找相关课题的例题,使之有新鲜感。
三、对口单招电力拖动课程的复习要点首先为同学做好心理调整，重视教学的生动性。
非智力因素对同学电力拖动课程的学习以及考试影响特别大，故需老师极其重视同学的心理调整。
电力拖动课程设计word
电力拖动课程设计word一、课程目标知识目标：1. 让学生掌握电力拖动的定义、分类及工作原理，了解其在工业生产中的应用。
2. 使学生了解电力拖动系统中常用的电动机类型及其特性，能分析不同电动机适用场合。
3. 让学生掌握电力拖动控制电路的基本原理和设计方法，能分析常见故障及排除方法。
技能目标：1. 培养学生运用电力拖动知识解决实际问题的能力，能设计简单的电力拖动控制系统。
2. 提高学生动手实践能力，能正确连接和调试电力拖动控制电路。
3. 培养学生团队协作和沟通能力，能在小组讨论中发表见解，共同解决问题。
情感态度价值观目标：1. 培养学生对电力拖动技术的兴趣和热情，激发学习积极性。
2. 培养学生严谨的科学态度，注重实践操作的安全性和准确性。
3. 引导学生关注电力拖动技术在节能减排和可持续发展中的作用，树立环保意识。
课程性质：本课程为电气工程及其自动化专业的一门专业基础课程，旨在培养学生掌握电力拖动的基本理论、知识和技能，为后续专业课程学习打下基础。
学生特点：学生已具备一定的电路原理和电机知识，具有较强的逻辑思维能力和动手实践能力。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，提高学生实际操作能力，培养学生解决实际问题的能力。
在教学过程中，关注学生学习情况，及时调整教学方法和策略，确保课程目标的实现。
通过本课程学习，使学生具备电力拖动控制系统的设计、调试和故障排除能力。
二、教学内容1. 电力拖动基本概念：介绍电力拖动的定义、分类及工作原理，分析其在工业生产中的应用。
教材章节：第一章 电力拖动概述内容安排：2学时2. 常用电动机类型及特性：讲解交流异步电动机、直流电动机、步进电动机等常用电动机的结构、原理及特性。
教材章节：第二章 常用电动机及其特性内容安排：4学时3. 电力拖动控制电路：分析电力拖动控制电路的基本原理、设计方法及其应用。
教材章节：第三章 电力拖动控制电路内容安排：6学时4. 故障分析与排除：探讨电力拖动控制电路的常见故障现象、原因及排除方法。
电力拖动自动课程设计
电力拖动自动课程设计一、课程目标知识目标：1. 掌握电力拖动自动控制的基本原理，了解电机运行特性及控制方法。
2. 学会分析电力拖动系统的电路图，并能正确识别主要部件及参数。
3. 掌握电力拖动自动控制系统的调试与维护方法。
技能目标：1. 能够运用所学知识，设计简单的电力拖动自动控制电路。
2. 培养学生动手操作能力，学会使用相关工具和仪器进行电力拖动系统的调试。
3. 培养学生团队协作能力，提高问题分析和解决问题的能力。
情感态度价值观目标：1. 培养学生对电力拖动自动控制技术的兴趣，激发学习热情。
2. 培养学生严谨的科学态度，注重实践操作的安全性和准确性。
3. 增强学生的环保意识，了解电力拖动系统在节能环保方面的应用。
本课程针对高年级学生，结合课程性质、学生特点和教学要求，明确课程目标，旨在帮助学生掌握电力拖动自动控制的基本知识和技能，提高实践操作能力，培养学生团队协作意识和创新精神。
通过本课程的学习，使学生具备一定的电力拖动系统设计和维护能力，为未来从事相关领域工作打下坚实基础。
二、教学内容本章节教学内容主要包括以下几部分：1. 电力拖动自动控制基本原理：介绍电力拖动系统的组成、工作原理及运行特性，涉及电机控制基础知识。
2. 电力拖动自动控制系统电路分析：分析常见电力拖动系统电路图，识别主要部件及参数，讲解各部分功能及其相互关系。
3. 电力拖动自动控制电路设计：根据实际需求，设计简单的电力拖动自动控制电路，培养学生实际操作能力。
4. 电力拖动自动控制系统调试与维护：学习调试方法，掌握维护技巧，提高系统运行稳定性。
教学内容安排如下：1. 第1周：电力拖动自动控制基本原理学习。
2. 第2-3周：电力拖动自动控制系统电路分析。
3. 第4-5周：电力拖动自动控制电路设计。
4. 第6-7周：电力拖动自动控制系统调试与维护。
教学内容与教材关联性如下：1. 教材第1章：电力拖动自动控制基本原理。
2. 教材第2章：电力拖动自动控制系统电路分析。
电力拖动实验课程设计
电力拖动实验课程设计一、课程目标知识目标：1. 学生能够理解电力拖动的概念，掌握基本的电力拖动原理。
2. 学生能够掌握电力拖动系统中常用电机的工作原理及特性。
3. 学生能够描述电力拖动系统中电流、电压、功率等物理量的关系。
技能目标：1. 学生能够运用所学知识，分析并解决电力拖动系统中的简单问题。
2. 学生能够正确操作实验设备，进行电力拖动实验，并正确记录、处理实验数据。
3. 学生能够运用实验结果，分析电力拖动系统的性能，提出优化建议。
情感态度价值观目标：1. 学生通过实验课程，培养对物理学科的兴趣，增强学习动力。
2. 学生能够认识到电力拖动技术在生产生活中的重要性，增强社会责任感。
3. 学生在实验过程中，培养团队合作精神，提高沟通与协作能力。
课程性质：本课程为实验课程，旨在帮助学生将理论知识与实际应用相结合，提高学生的实践操作能力和问题解决能力。
学生特点：学生为初中生，具有一定的物理基础，但对电力拖动知识了解较少，需要通过实践操作加深理解。
教学要求：教师应注重理论与实践相结合，引导学生主动参与实验，鼓励学生提问、思考、讨论，提高学生的实践能力和创新意识。
同时，关注学生的个体差异，给予个性化指导，确保每位学生都能达到课程目标。
通过本课程的学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容1. 电力拖动基本原理：包括电机的工作原理，电磁感应定律在电力拖动中的应用，电机类型及特点。
- 教材章节：第三章“电机与电力拖动”2. 电力拖动系统参数：介绍电流、电压、功率等物理量的计算方法，探讨各参数之间的关系。
- 教材章节：第四章“电力拖动系统参数分析与计算”3. 实验操作与数据处理：指导学生进行电力拖动实验，学习实验设备的使用方法，掌握实验数据的记录、处理与分析技巧。
- 教材章节：第五章“电力拖动实验”4. 电力拖动系统性能分析：通过实验结果，分析电力拖动系统的性能，探讨影响系统性能的因素，提出优化方案。
电力拖动自动控制系统课程设计
电力拖动自动控制系统课程设计电力拖动自动控制系统课程设计是电力工程专业的一门重要课程。
该课程旨在培养学生的电力拖动系统设计与控制能力，为学生今后从事相关工作打下坚实的基础。
本文将对电力拖动自动控制系统课程设计进行详细介绍。
1.课程设计目标：本课程设计旨在通过理论与实践相结合的方式，培养学生综合运用所学知识进行电力拖动控制系统的设计与调试的能力。
重点培养学生的动力电气控制技术、电动机的控制与保护技术、传感器与信号处理技术以及自动化控制系统的设计与实现能力。
2.课程设计内容：本课程设计主要包括以下几个方面的内容：(1)电力拖动系统的基本原理与构成要素。
(2)电动机的类型、特性及其控制方法。
(3)传感器与信号处理技术在电力拖动控制系统中的应用。
(4)自动化控制系统的设计与实现。
(5)电力拖动系统的运行与维护。
3.课程设计过程：(1)学生通过自主学习，查阅相关资料，掌握电力拖动系统的基本原理与构成要素。
(2)学生根据所学知识，设计一套电力拖动自动控制系统。
(3)学生搭建实验平台，完成电力拖动自动控制系统的硬件连接与软件编程。
(4)学生进行实验测试，对系统进行调试与优化，确保系统的正常运行。
(5)学生撰写课程设计报告，详细介绍自己设计的电力拖动自动控制系统的原理、设计过程与实验结果。
4.课程设计评价：学生的课程设计成绩将根据以下几个方面进行评价：(1)设计方案的合理性与可行性。
包括电力拖动系统的设计思路、硬件选型与连接方案等。
(2)实验结果的准确性与稳定性。
包括系统调试过程中的测试数据与系统运行的稳定性。
(3)报告内容的完整性与条理性。
包括设计思路的论述、实验步骤的说明以及实验结果的分析等。
综上所述，电力拖动自动控制系统课程设计是一门重要的实践性课程。
通过该课程的学习和实践，学生将能够全面掌握电力拖动系统的设计与调试技术，并具备工程实践能力。
同时，本课程也为学生今后从事相关工作提供了一定的实践基础和理论指导。
电力拖动技术课程设计
电力拖动技术课程设计一、课程目标知识目标：1. 理解电力拖动技术的基本原理，掌握电机的工作特性及相应的控制方法；2. 掌握电路图的识图方法，能正确分析电力拖动电路图；3. 了解电力拖动的应用领域，如工业控制、交通运输等。
技能目标：1. 能够运用所学的电力拖动知识，设计简单的控制电路；2. 能够对电力拖动系统进行故障分析和排除；3. 能够运用电力拖动技术，完成实际工程问题的解决方案设计。
情感态度价值观目标：1. 培养学生对电力拖动技术的兴趣，激发其探索精神和创新意识；2. 增强学生的团队合作意识，培养其沟通协调能力；3. 提高学生对我国电力拖动技术发展的认识，增强民族自豪感。
课程性质：本课程为专业技术课程，以实践操作和理论学习相结合的方式进行。
学生特点：学生具备一定的电子电工基础知识，具有较强的动手能力和学习兴趣。
教学要求：结合学生特点，注重实践操作，强调理论知识与实际应用相结合，提高学生的实际操作能力和问题解决能力。
通过课程学习，使学生能够掌握电力拖动技术的基本知识和技能，为后续相关课程的学习和实际工作打下坚实基础。
二、教学内容1. 电力拖动技术基本原理：包括电机的工作原理、电机类型及特性、电力拖动系统组成等，对应教材第一章内容。
2. 电路图识图与分析：教授电路图的识图方法、电路元件的作用及其相互关系，分析典型电力拖动电路图，对应教材第二章内容。
3. 电力拖动控制技术：介绍常见的控制电路及其工作原理，如继电器控制、PLC控制等，对应教材第三章内容。
4. 电力拖动系统设计与应用：讲解电力拖动系统在实际工程中的应用，如电梯、机床等，并进行案例分析和设计实践，对应教材第四章内容。
5. 故障分析与维修：分析电力拖动系统常见故障原因，教授故障排除方法，提高学生的问题解决能力，对应教材第五章内容。
6. 实践操作：安排学生进行电力拖动实验，巩固所学知识，提高动手能力，对应教材第六章内容。
教学内容安排与进度：第1-2周：电力拖动技术基本原理；第3-4周：电路图识图与分析；第5-6周：电力拖动控制技术；第7-8周：电力拖动系统设计与应用；第9-10周：故障分析与维修；第11-12周：实践操作。
电力拖动的课程设计
电力拖动的课程设计一、课程目标知识目标：1. 学生能够理解电力拖动的概念、原理及分类；2. 学生能够掌握常用电磁设备的构造、工作原理及其在电力拖动中的应用；3. 学生能够描述电力拖动系统中常用的控制电路及其功能。
技能目标：1. 学生能够运用所学知识，分析并解决电力拖动系统中的简单问题；2. 学生能够设计简单的电力拖动控制电路，并对其进行调试与优化；3. 学生能够正确使用电力拖动实验设备，进行基本实验操作。
情感态度价值观目标：1. 学生通过学习电力拖动知识，培养对电气工程领域的兴趣和热情；2. 学生能够认识到电力拖动技术在工业生产中的重要性，增强社会责任感和使命感；3. 学生在团队协作中，培养沟通、合作、探究的精神，形成积极向上的学习态度。
课程性质：本课程为电气工程领域的基础课程，旨在帮助学生掌握电力拖动的基本原理、设备与应用，为后续专业课程学习打下基础。
学生特点：本年级学生已具备一定的电学基础，具有较强的求知欲和动手能力，但对电力拖动系统的认识尚浅。
教学要求：结合学生特点，注重理论与实践相结合，通过案例分析和实验操作，提高学生的实际操作能力和问题解决能力。
同时，注重培养学生的团队合作精神和创新能力。
在此基础上，明确课程目标，分解为具体学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 电力拖动基本概念与原理：介绍电力拖动的定义、分类及发展历程；阐述电力拖动系统的工作原理及主要性能指标。
教材章节：第一章 电力拖动概述2. 常用电磁设备：分析直流电动机、交流异步电动机、同步电动机的结构、原理及应用场景。
教材章节：第二章 电动机及其特性3. 电力拖动控制电路：讲解常用的控制电路（如启动、制动、调速等）及其工作原理；分析控制元件（如接触器、继电器、控制器等）的功能及应用。
教材章节：第三章 电力拖动控制电路4. 电力拖动系统设计与应用：介绍电力拖动系统的设计原则、步骤和方法；分析典型应用案例，如机床、电梯、起重机械等。
