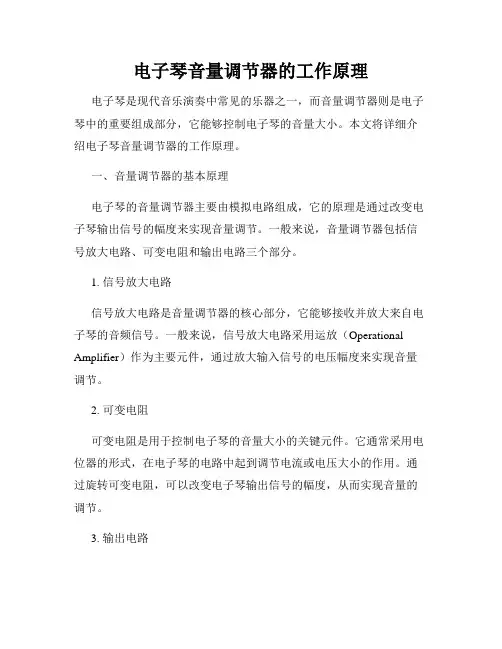

电子琴音量调节器的工作原理
电子琴音量调节器的工作原理电子琴是现代音乐演奏中常见的乐器之一，而音量调节器则是电子琴中的重要组成部分，它能够控制电子琴的音量大小。
本文将详细介绍电子琴音量调节器的工作原理。
一、音量调节器的基本原理电子琴的音量调节器主要由模拟电路组成，它的原理是通过改变电子琴输出信号的幅度来实现音量调节。
一般来说，音量调节器包括信号放大电路、可变电阻和输出电路三个部分。
1. 信号放大电路信号放大电路是音量调节器的核心部分，它能够接收并放大来自电子琴的音频信号。
一般来说，信号放大电路采用运放（Operational Amplifier）作为主要元件，通过放大输入信号的电压幅度来实现音量调节。
2. 可变电阻可变电阻是用于控制电子琴的音量大小的关键元件。
它通常采用电位器的形式，在电子琴的电路中起到调节电流或电压大小的作用。
通过旋转可变电阻，可以改变电子琴输出信号的幅度，从而实现音量的调节。
3. 输出电路输出电路将经过调节的音频信号输出到电子琴的扬声器或其他输出设备中。
输出电路的设计旨在保证音频信号的传输质量和稳定性，以确保输出的音量调节效果符合预期。
二、音量调节器的实现方式根据不同的电子琴结构和设计要求，音量调节器可以有多种实现方式。
1. 电压调节型音量调节器电压调节型音量调节器是一种常见的实现方式，它通过改变电子琴输出信号的电压幅度来实现音量的调节。
具体来说，通过控制可变电阻的电阻值，改变电路中的电压分压比例，从而改变输出信号的幅度。
这种方式简单可靠，适用于多种类型的电子琴。
2. 数字调节型音量调节器数字调节型音量调节器是近年来新兴的实现方式，它利用数字信号处理技术来实现音量调节。
具体来说，输入信号经过模数转换后，通过数字算法控制信号的幅度，然后再经过数模转换输出。
这种方式可以通过编程来调节音量，具有精确度高、灵活性强的特点，适用于高级电子琴或专业音乐设备。
三、音量调节器的注意事项在使用电子琴音量调节器时，也需要注意一些问题。
声艺数字调音台si教程
声艺数字调音台si教程1. 确定声艺数字调音台SI的基本操作界面声艺数字调音台SI是一款专业的声音调节设备，拥有直观简洁的操作界面。
在开始使用之前，首先需要熟悉调音台的基本操作界面。
2. 调节声音输入和输出在调音台SI的界面上，首先要调节声音的输入和输出。
通过调节输入增益，可以控制音频信号的音量大小；通过调节输出控制，可以调整输出设备的音量。
3. 配置音频信号的路由调音台SI可以配置不同的音频信号路由，以满足不同的音频调节需求。
可以将不同的输入信号路由到不同的输出通道，或者将多个输入信号混合在一起输出。
4. 设置均衡和效果器声艺数字调音台SI提供了多种均衡和效果器，可以对音频信号进行细致的调节。
通过调节均衡器，可以增强或减弱特定频率的声音；通过添加效果器，可以给声音增加混响、合唱等特殊效果。
5. 使用数字控制进行自动化调节调音台SI还提供了数字控制功能，可以进行自动化的声音调节。
可以设置预设，将不同的调节参数保存下来，方便快速切换和应用。
6. 导入和导出配置文件调音台SI支持导入和导出配置文件，方便用户在不同的设备上进行设置和共享。
可以将配置文件保存到U盘或计算机中，随时导入到其他调音台上使用。
7. 监听和录制在使用调音台SI进行声音调节时，可以通过监听功能实时监测信号的效果。
可以连接耳机或外部音箱进行监听。
此外，调音台SI还支持录制功能，可以将调音后的声音保存为音频文件。
8. 软件升级和系统设置调音台SI的软件是可升级的，可以通过联网进行最新版本的升级。
同时，还可以进行系统设置，包括语言选择、界面布局等个性化设置。
以上为声艺数字调音台SI的基本操作教程，通过学习和熟练掌握这些操作，你可以更好地利用这个调音台进行声音调节和处理。
声艺数字调音台操作指南
声艺数字调音台操作指南声艺数字调音台操作指南目录1. 引言2. 快速入门2.1 开机2.2 界面概述2.3 连接设备3. 基本操作3.1 调节音量3.2 控制音频通道3.3 添加音频效果4. 高级功能4.1 设置场景4.2 定时任务4.3 触发器设置5. 故障排除5.1 无法开机5.2 无法连接设备5.3 音频通道失效6. 附件6.1 设备连接图6.2 脚本示例6.3 常见问题解答1. 引言本操作指南提供了声艺数字调音台的详细操作说明。
该调音台具有一系列音频处理和控制功能，用于实现专业声音效果的调整和控制。
在使用前，请仔细阅读本指南，以便正确操作调音台并充分利用其功能。
2. 快速入门2.1 开机- 将调音台插入电源，并确保电源线连接牢固。
- 按下电源按钮启动调音台。
- 等待几秒钟，直到调音台开机完成。
2.2 界面概述调音台的界面由触摸屏和控制旋钮组成。
触摸屏显示主界面，提供各种音频控制选项。
旋钮用于调节音量、选择菜单和参数调节。
2.3 连接设备- 使用合适的音频线缆将音频设备（如麦克风、话筒等）连接到调音台的音频输入端口。
- 将调音台的音频输出端口连接到扬声器或其他音频设备，以便可以听到调音效果。
- 确保所有设备的连接稳固且正确。
3. 基本操作3.1 调节音量- 选择要调节的音频通道。
- 旋转音量旋钮，以增加或减小该通道的音量。
- 可以在触摸屏上查看当前音量的数值。
3.2 控制音频通道- 在主界面上找到音频通道选项。
- 选择要控制的通道。
- 在该通道的设置菜单中，可以调节增益、均衡、混响等参数。
3.3 添加音频效果- 进入音频效果菜单。
- 选择要添加的效果类型，如压缩、延时、调频等。
- 根据需要调整效果参数，以达到所需的音效效果。
4. 高级功能4.1 设置场景- 进入场景设置菜单。
- 创建新场景或选择已有场景。
- 针对每个音频通道，调整相关参数，如音量、EQ设置、效果等。
- 可以保存当前设置的场景，以便日后调用。
毕业设计----数字式音量调节器
数字式音量调节器摘要：本文主要讲述了３３１０型双声道数字式音量调节器的原理，设计思路，电路的结构和组成．实际使用上说明，此调节器具有多音源输入，操作简单，电路稳定和价钱便宜等优点．具有较强的稳定和实用性．一．设计任务与要求：１）设计一个数字式的音量自动调节电路。
要求有两个外部操作按键：即音量自动增加按键S1（或用“+”表示）和音量自动减少按键S2（或用“-”表示）。
２）按键S3：即按下静音键时，音响设备不发声。
３）刚按通电源时，音响设备处于一个适中的位置。
二．案的选择与论证方案一：使用单片机系统作为核心,用以控制整个音量控制器电路的输出。
优缺点：单片机为主的电路其外围电路相对简单，其单片机的功耗低，失真小音量衰减围控制在-95.5dB～+31.5dB，克服了电位器在旋动时产生噪声和寿命短的缺点。
但其成本较高，而且软件的稳定性比较低。
方案二：使用ＶＭＯＳ管组成的音量控制电路。
优缺点：使用ＶＭＯＳ管组成控制电路，其电路与音响装置和遥控电路接口简单。
但其ＶＭＯＳ管的寿命比较短。
而且成本比较高。
方案三：机械式音量控制器优缺点：对信号输入端直接接入电位器，通过滑动电位器来改变其输入电平。
其电路结构简单。
但控制音量大小对整个电路影响很大：由于调节过程中输入阻抗发生了变化，整个电路的输入阻抗不能匹配在最佳状态，从而使小音量放音时声场很窄。
并且在改变音量时的滑动噪声也会一起放大。
其性能不能令人满意。
根据课程设计的要求, 总结三方案的特点,本人选择方案二。
三．方案一的原理框图１.电路的主要元件的选择数字式音量控制电路基本上由稳压电源电路，音源输入选择电路，主控制电路，显示电路和遥控电路组成。
稳压电源：电源选用三组交流电源输入，分别是一组９伏和两组１２伏。
信号源输入切换控制电路：使用集成电路ＣＳ３３１０，四路信号源输入的切换由四个继电器来实现主控制电路：由单片机ＡＴ８９Ｃ５１为主控制芯片。
显示电路：由四个南色光ＬＥＤ数码管组成,用于指示音量值和音源输入值。
调节器的使用方法
调节器的使用方法调节器是一种用于调整电子设备中的特定参数的设备，常见于音频设备、视频设备、通信设备等。
它可以对电子信号进行放大、衰减、平衡调节等操作，以达到用户要求的效果。
下面将详细介绍调节器的使用方法。
首先，需要了解一些调节器的基本参数和功能。
一般来说，调节器有输入和输出端口，通过这两个端口进行信号的输入和输出。
调节器通常具备增益、频率、音量、均衡、器件模拟参数等调节功能。
在使用调节器之前，首先需要将调节器与需要控制的电子设备进行连接。
通常情况下，调节器的输入端口需要与音频设备或任何其他需要调节的设备的输出端口进行连接。
输出端口则需要与需要接收处理后信号的设备的输入端口进行连接。
当连接完成后，可以开始配置调节器的参数。
首先要调节的是增益参数。
增益参数决定了信号在通过调节器时的衰减或放大程度。
一般来说，增益参数有一个调节旋钮或按钮，可以通过旋转或按压进行调节。
增益参数的范围通常是-20到+20dB。
当增益参数设为0dB时，信号不会发生衰减或放大。
通过调节增益参数，可以根据需要调整信号的音量大小。
接下来要调节的是频率参数。
频率参数决定了信号经过调节器后，在不同频率范围上的衰减或放大程度。
通常会有一组频率旋钮或按钮，可以通过旋转或按压去调节各个频率范围的增益。
通过调节频率参数，可以使特定频率范围内的信号增益增大或减小，从而达到音效或音色的调整。
另外，调节器还有音量参数。
音量参数用于调节信号的整体音量大小。
一般来说，音量参数通过旋钮或按钮进行调节。
通过旋转旋钮或按压按钮，可以增大或减小信号的整体音量。
音量参数通常具有一个可视化的刻度盘或数字显示屏，用于显示当前的音量水平。
除了增益、频率和音量参数外，调节器还经常具备均衡功能。
均衡功能用于调节信号在不同频率范围上的均衡性。
常见的均衡功能有低音、中音和高音的调节。
通过调节低音、中音和高音参数，可以增强或减弱信号在相应频率范围内的音效。
此外，一些调节器还具备模拟参数的调节功能。
数字音量电位器前级电路
数字音量电位器前级电路数字音量电位器前级电路是一种常见的电路，用于调节音频设备中的音量大小。
它的设计目的是通过控制电压或电流的大小来实现音量的调节，以满足用户对音量的需求。
数字音量电位器前级电路的基本原理是利用可变电阻器来调节电流或电压的大小，从而改变音频信号的幅度。
它由数字电位器和运放组成。
数字电位器是一种集成电路，通常由电阻网络和开关组成。
它的作用是根据输入信号的大小，调节电阻的值，从而改变电阻对信号的衰减程度，进而实现音量的调节。
数字电位器的特点是调节精度高、稳定性好、响应速度快，并且可以通过数字控制来实现远程控制。
运放是一种放大器，它的作用是将输入信号放大到所需的幅度。
在数字音量电位器前级电路中，运放起到了放大信号的作用。
运放具有高增益、低失真、宽带宽和低噪声等特点，能够保持音频信号的质量和准确性。
数字音量电位器前级电路的工作原理如下：当输入信号进入电路时，首先经过数字电位器，通过调节电阻的大小来改变输入信号的幅度。
然后，经过运放放大器的放大作用，信号的幅度进一步增大。
最后，输出信号经过数字电位器的衰减作用，得到所需的音量。
数字音量电位器前级电路的优点是可以实现精确的音量调节，且调节范围广。
由于采用数字控制，可以实现远程控制和自动化控制，提高了音频设备的使用便利性。
此外，数字音量电位器前级电路还可以实现音频信号的均衡处理和音量平衡，进一步提高音频效果。
然而，数字音量电位器前级电路也存在一些缺点。
首先，由于数字电位器和运放都是电子元件，其使用寿命有限，需要定期更换和维护。
其次，数字电位器和运放的性能也会受到温度、湿度等环境因素的影响，可能会导致音频质量的下降。
此外，数字音量电位器前级电路的成本较高，对于一些低成本的音频设备来说，可能不太适用。
总的来说，数字音量电位器前级电路是一种常见的电路，通过调节电阻的大小和信号的放大来实现音量的调节。
它具有精确的音量调节、远程控制和自动化控制等优点，可以提高音频设备的使用便利性和音频效果。
沉脉亦主表证——论文
基于PIC的数字调谐收音机设计楼赵辉摘要：随着我国经济的高速发展，微电子技术、无线电通信技术和自动控制技术也得到了迅速发展，锁相环和频率合成技术已经进入一个崭新的时代，其应用越来越广。
而收音机作为现代的娱乐工具，与人们的生活紧密相关，随着人们对其要求的提高，收音机得到了快速发展，传统的电容、电感调台收音机已经向数字化收音机发展。
本文在已有的收音机模块的基础上，采用PIC系列微控制器对收音机进行控制，通过合理设计，制作了一款完善的数字调协收音机，并增加了传统收音机所不具备的功能，使之达到了较为理想的效果。
关键词：PICMA TE2004 、16f877、收音机ABSTRACT：With the development of the economy, microelectronic technology, radio communication technology and the automatic theory are developed rapidly, the compound frequency technology has been in a new state. It's application is becoming more and more widely. But the radio as an important pastime tools , it also has developed quickly with the improving requirement of the people .It's radio technology has developed from tradition capacitance or inductance to digital .The article is based on the now-being general radio module, using PIC miccontroller to control the radio, the reliability is improved and the feeling of comfort is better through the reasonable design, so the function of radio is more powerful compared with tradition one .Key words：PICMATE2004 、16f877 、RADIO1.收音机的发展近年来，随着无线电通信技术的迅速发展，锁相环和频率合成技术[6]在各个领域得到了广泛的应用。
音量调节芯片
音量调节芯片音量调节芯片（Volume Control Chip）是一种通过电路控制音频信号的强弱来调节音量大小的芯片。
随着科技的不断发展，音量调节芯片在各种电子设备中得到广泛应用，如音响系统、电视机、手机等。
1. 概述音量调节芯片是一种集成电路，通常由模拟电路和数字控制电路组成。
模拟电路用于接收输入的音频信号，并根据控制电路的输入来调节音量大小。
数字控制电路通过微处理器或其他数字电路来接收外部输入信号，并根据输入信号的数值来控制模拟电路的工作。
2. 工作原理音量调节芯片的工作原理可以分为两个步骤：输入信号处理和音量调节。
首先，输入信号处理的目的是将外部的音频信号转换成芯片能够处理的电压或电流。
这部分通常由前级放大电路、滤波电路等组成。
然后，通过控制电路接收外部输入信号，并根据输入信号的数值来控制模拟电路的增益或衰减，从而调节音量的大小。
这种控制电路通常由数字电路实现，可以通过按钮、遥控器等输入设备来调节音量大小。
3. 功能特点音量调节芯片具有以下一些功能特点：3.1 音量调节范围广：音量调节芯片可以根据需要设置不同的增益或衰减范围，从而满足不同用户的需求。
3.2 低失真: 音量调节芯片可以确保在调节音量的同时尽量减少信号的失真，保证音频信号的清晰度和高保真度。
3.3 音量记忆功能: 音量调节芯片通常具备记忆功能，可以记录上次调节的音量大小，并在下次使用时自动恢复。
3.4 多声道支持: 一些音量调节芯片还支持多声道输出，可以实现立体声、环绕声等效果。
4. 应用领域音量调节芯片在各种电子设备中得到广泛应用，如音响系统、电视机、手机、汽车音响等。
在音响系统中，音量调节芯片可以调节音箱的音量大小，从而提供更好的音乐体验；在电视机中，音量调节芯片可以调节电视机的音量大小，使观看电视更加舒适；在手机中，音量调节芯片可以调节手机的铃声音量和通话音量，使手机具备更好的听音效果；在汽车音响中，音量调节芯片可以调节汽车音响的音量大小，为车内提供更好的音乐享受。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字音量调节器
使用说明书
User Manual Ver
中文
在使用本产品之前，请务必先仔细阅读本使用说明书
请务必妥善保管好本书，以便日后能随时查阅
请在充分理解内容的基础上，正确使用
目录
综合介绍
✓功能特性1
✓特性参数2
✓工业标准3
产品说明
✓结构与连接4
✓注意事项7
通讯协议
✓协议结构8
✓控制指令9
目
录
综合介绍：功能特性
1．LCD面板状态显示；
2．音量可调；
3．高低音调可调；
4．静音功能；
5．等响度选择功能；
6．立体声/单声道切换功能；
7．RS232串口控制；
8．结合快思聪,AMX等高端中控使用，可节省控制端口的成本；
9．使用低压电源，安全可靠；
1 综合介绍：特性参数
综合介绍： 工业标准
数字音量调节器，就其整体设计，包括线路板，电子元件等，并经过耐久性，高温环境，震荡，
2
使用控制界面（User Controls ）
2 x 输入通道状态LED 指示灯 2 x LCD 面板指令指示灯 1 x 参数设置旋钮开关 1 x 参数设置按键开关
使用环境（Operating Environment ）
温度范围 －5℃ 至 +40℃ 湿度范围 0 至 90% RH 尺寸（Dimensions ）
高 x 宽 x 深
H 45mm x W 183mm x D 160mm 重量（Weight ）
净重
load compatibility
输入电源 （Control Supply ）
12V 直流电源
控制输入通道数（Input Control Number ）
1 路 RS232
控制输出通道数（Output Control Terminals ） 1 x 直通RS232通道 音频通道
4 x 非平行音频接口输入 4 x 非平行音频接口缓冲输出
过载等多项实验室严格测试，完全符合CE和3C工业电子设备要求，数字音量调节器也符合工业电
路安装安全规范。
3 产品说明：结构与联接
通道选择按键输入通道一状态LED指示灯
LCD面板通道一的指令指示灯输入通道二状态LED指示灯
LCD面板通道二的指令指示灯LCD显示面板
参数调节按钮（长按可保存当前状态为开机模式）
前面板
4 产品说明：结构与联接
RS232控制与级连
通道一左右声道音频输入通道一左右声道音频输出
通道二左右声道音频输入通道二左右声道音频输出
12V电源输入
5 产品说明：结构与联接
产品实物图
6 产品说明：注意事项
●不能在潮湿和高温的环境下工作；
●不能经常插拔连接端口，注意防止将端口搞坏；
●必须接入设备参数中的电压电流；
7 通讯协议：协议结构
●串行端口的通讯格式
波特率：9600bps；数据位：8；停止位：1；校验方式：无校验。
●协议格式
通讯指令由：CA＋20＋F0＋CMD＋DATA＋CKS组成。
DATA字段根据不同的命令由多个字节
组成；CMD为命令字节，其值由具体指令决定；CK S为命令校验字节由起始符字节CA累加至校验和字节的前一字节，再将累加结果取反，便得到校验和值，也可用AC代替。
命令反馈格式
一般操作命令（非查询命令）的反馈有两种。
正确反馈：CA 90 FF A6；错误反馈：CA 80 FF B6
说明：以上数据皆为16进制字节。
8 通讯协议：控制指令
指令内容（数据皆为16进制字节）
绝对音量调节CA 20 设备ID 21 02 xx xx AC
第一个XX是通道，01为一通道，02为二通道
第二个XX是对应DB的十六进制数（上表中）。
00DB 00H
-01DB 01H
-02DB 02H
-03DB 03H。
-62DB 3EH
-63DB 3FH
例：CA 20 01 21 02 01 00 AC (把ID为01的设备的第一通道音量调节到最大音量输出)
CA 20 01 21 02 02 3F AC (把ID为01的设备的第二通道音量调节到最小音量输出)
9 通讯协议：控制指令
相对音量调节CA 20 设备ID 2B 03 xx xx xx AC
第一个xx是通道字节，01为第一通道，02为第二通道
第二个xx是加减字节，01为增加音量，00为递减音量
第三个xx是步进字节，01为1db,取值范围00（最小声）～3F（最大声）
例：
CA 20 01 2B 03 01 01 01 AC (指令说明;把ID=01设备当前第一通道音量输出音量递增1db)
CA 20 01 2B 03 02 00 01 AC (指令说明;把ID=01设备当前第二通道音量输出音量递增减1db)
CA 20 01 2B 03 02 00 05 AC (指令说明;把ID=01设备当前第二通道音量输出音量递减5db)
10
CA 20 01 2B 03 02 00 OF AC (指令说明;把ID=01设备当前第二通道音量输出音量递减15db)
通讯协议：控制指令
相对音调调节CA 20 设备ID 1A 02 xx xx AC
第一个XX是通道，01为BASS一通道，02为BASS二通道
03 为TREBLE一通道，04为TREBLE二通道。
第二个XX是对应DB的十六进制数（见下表）
14DB 07H | -0DB FFH
12DB 06H -2DB FEH
10DB 05H -4DB FDH
8DB 04H -6DB FCH
6DB 03H -8DB FBH
4DB 02H -10DB FAH
2DB 01H -12DB F9H
0DB 00H -14DB F8H 例：CA 20 01 1A 02 01 FF AC (把ID为01的设备的当前第一通道音量输出重低音效果完全打开)
CA 20 01 1A 02 03 FF AC (把ID为01的设备的当前第一通道音量输出高音效果完全打开)
11
通讯协议：控制指令
更改ID指令CA 20 设备ID CC 04 00 10 01 XX AC
XX是设备新ID
例：CA 20 设备 ID CC 04 00 10 01 01 AC (指令说明：设置设备ID号为01，重启后生效)
联系我们
销售与咨询：电话：，，
传真：
技术支持与厂家：电话：，
传真：
网址：邮箱：,
商标声明：EASTCATO是商标标志
免责声明
未经凯图公司许可，不得复制，传输本说明文档的任何部分或将其保存于可检索的系统中。
凯图公司保留随时变更说明文档内容之权而无需事先通知，本说明文档的插图和截图与实际设备可能略有不同，凯图公司已尽一切努力以保证本说明文档的准确与完整，然而，若有发现存在任何错误或遗漏，请与凯图公司技术部联系。
尽管如上所述，凯图公司对因错误操作本产品而导致的任何损害概不负责。
这份文档是由广州凯图电子科技有限公司技术部编写
并行使拥有权和最终解析权。
