机械制图习题及答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、收缩性C、统一性D、特殊性正确答案：B2.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、全剖视图B、局部放大图C、半剖视图D、局部视图正确答案：B3.绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。
A、中间、连接、已知B、中间、已知、连接C、连接、已知、中间D、已知、中间、连接正确答案：D4.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。
A、缩小画法B、简化画法C、省略画法D、放大画法正确答案：B5.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、五B、六C、三D、四正确答案：C6.如果物体的外形简单，内形复杂并且不对称，常用（）视图。
A、局部剖B、全剖C、半剖D、阶梯剖正确答案：B7.看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。
A、细实线B、波浪线C、粗实线D、点画线正确答案：A8.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A9.三投影面体系中的三个投影面互相（）A、倾斜B、交叉C、平行D、垂直正确答案：D10.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。
A、垂直于oy轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于ox轴正确答案：D11.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：A12.将视图放大或缩小时最适宜的工具为( )。
A、分度器B、比例分规C、点圆规D、直角规正确答案：B13.主、左视图之间的投影关系为：（）。
A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.俯、左视图之间的投影关系为：（）。
机械制图习题(含答案)
机械制图习题（含答案）一、单选题（共26题，每题1分，共26分）1.主、左视图之间的投影关系为：（）。
A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A2.与三投影面都倾斜的直线称为（）。
A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A3.点的正面投影和侧面投影的连线（）。
A、平行于ox 轴B、垂直于 oz 轴C、垂直于 OY 轴D、垂直于 ox 轴正确答案：B4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、3B、4C、2.5D、2正确答案：D5.点的x坐标越大，其位置越靠（）。
A、左B、前C、右D、后正确答案：A6.如果空间两直线的三面投影都平行，则两直线一定（）。
A、相交B、平行C、异面D、交叉正确答案：B7.一对互相啮合的齿轮它们的（）必须相等。
A、分度圆直径B、模数和压力角C、模数和齿数D、齿数正确答案：B8.主视图与俯视图（）。
A、宽不等B、高平齐C、宽相等D、长对正正确答案：D9.切割立体的平面称为（）。
A、截交线B、截平面C、截切体D、截断面正确答案：B10.一般位置平面对于三个投影面的投影特性为（）。
A、真实性B、没变化C、积聚性D、收缩性正确答案：D11.已知空间点 A（0，0，20），该点在（）上A、Z 轴上B、V面上C、H面上D、W 面上正确答案：A12.在圆柱（或圆锥）外表面形成的螺纹，称为（）。
A、表面螺纹B、标准螺纹C、外螺纹D、内螺纹正确答案：C13.齿轮属于（）。
A、标准件B、零部件C、常用件D、一般零件正确答案：C14.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、三B、六C、五D、四正确答案：A15.水平面在侧投影面的投影特性为（ )。
A、积聚性B、收缩性C、类似性D、真实性正确答案：A16.Α4 图纸的大小为Β×L：（）A、420×297B、841×1189C、210×297D、841×594正确答案：C17.逆时针旋入的螺纹为（）。
机械制图习题集及答案
答案
11 – 2
返---回--精品文档------
答案
11 – 3
实形
返----回-精品文档------
答案
11 – 4
a1
-----精品文档------ 返回
答案
11 – 5
-----精品文返档回------
答案
11 – 6
α
返--回---精品文档------
答案
第四章 立体投影及表面交线
15-1
15- 2
15-3
15-4
-----精品文档------
返回
15- 5
16- 6
16- 7
16- 8
a)
b)
c)
d)
16- 9(1)
a)
b)
c)
d)
16- 9(3)
-----精品文档------
返回
a)
b)
c)
d)
16- 9(2)
a)
b)
c)
d)
16- 9(4)
A,B
12 – 1
-----精品文返档回------
1– 1
-----精品返文回档------
答案
2– 2
返-回----精品文档------
答案
--返---回精品文档------
答案
3– 2
返-回----精品文档------
答案
3– 3
1:5
返-回----精品文档------
答案
3– 4
返-回----精品文档------
答案
3– 5
返-回----精品文档------
-----精品文档------
机械制图习题与答案

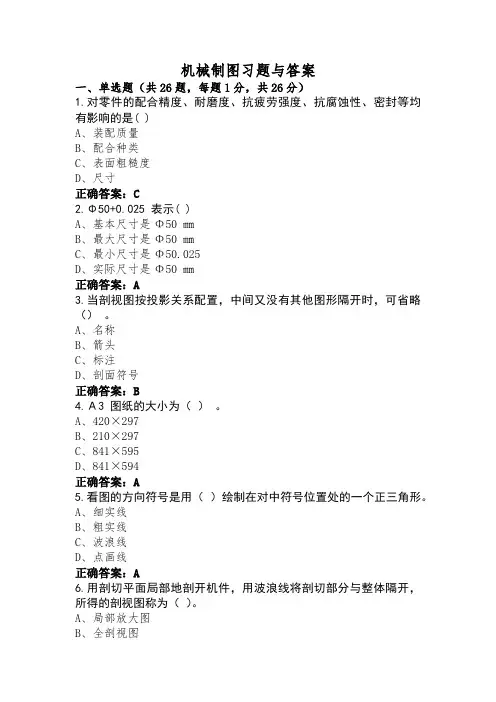

机械制图习题与答案一、单选题（共26题，每题1分，共26分）1.对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、装配质量B、配合种类C、表面粗糙度D、尺寸正确答案：C2.Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、标注D、剖面符号正确答案：B4.Α3 图纸的大小为（）。
A、420×297B、210×297C、841×595D、841×594正确答案：A5.看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。
A、细实线B、粗实线C、波浪线D、点画线正确答案：A6.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：C7.轴上键槽的移出断面图主要是为了表达键槽的（）。
A、宽度B、高度C、长度D、深度正确答案：D8.向视图的箭头应尽量配置到（）。
A、左视图B、右视图C、后视图D、主视图正确答案：D9.通过测量获得的某一孔、轴的尺寸称为（）。
A、尺寸偏差B、实际尺寸C、极限尺寸D、基本尺寸正确答案：B10.画半剖视图时，剖视图与视图的分界线应该为（）。
A、虚线B、剖面线C、实线D、对称中心线正确答案：D11.绘制局部放大图时，如果同一机件上有几处被放大的部位，各处的放大比例可以不同，但必须用（）依次编号，表明被放大的部位。
A、大写中文数字B、阿拉伯数字C、英文大写字母D、罗马数字正确答案：D12.点的x坐标越大，其位置越靠（）。
A、后B、前C、左D、右正确答案：C13.侧面投影积聚成一条直线的平面是（）。
A、侧垂面B、侧平面C、正垂面D、铅垂面正确答案：A14.具有过盈的配合称为（）。
机械制图习题集参考答案
机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
机械制图习题集参考答案
机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
《机械制图习题集》习题答案——第1章精选全文完整版
1-2 直线的投影
1、已知直线两端点的坐标为A（10，10，15）、B（20，25，5）， 求作直线的三面投影，并在其上求一点C，使AC:CB=3:1。
a'
c' b'
X
E4 3 2 1 a c
b
Z
a"
O
YH
c" b"
Yw
首先作出A、B两点 的投影，然后连点成 直线。
C点的投影利用点分 割线段成定比求解。在 任一投影面上，过直线 的一端点作任意直线 （aE），将其四等分， 连b4，过3点作b4的平 行线，与ab的交点即为 所求。按点的投影规律 求其余两投影。
平面△ABC和圆平面
m'
都为铅垂面，它们的交线
为一条铅垂线，两平面水
平面投影的交点即为交线
n'
的水平面投影，交线的正
面投影垂直于OX轴。
m(n)
判别正面投 影的可见性
5、求△ABC与四边形DEFG的交线，并判别可见性。
m' n'
n m
平面△ABC为一般 位置平面，平面DEFG 为铅垂面，具有积聚 性，交线的水平面投 影可直接求出。
X1
作图：
➢ 将AB变换为平行线
➢ 再将AB变换为垂直线
➢ 过c1作c1k1⊥a1b1，得k1、
k2'，返回原投影体系
c1 k1 a1 X2
k'
（a2'）b2'
k2'
c2'
k
2、求点D到平面ABC的距离。
当平面变换为投影面垂 直面时，反映点至平面 的距离为投影面平行线， 反映线段实长。 作图：
➢ 将平面ABC变换为垂 直面，点D一同变换
最全机械制图的习题集全集附带答案(答案).doc
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。
