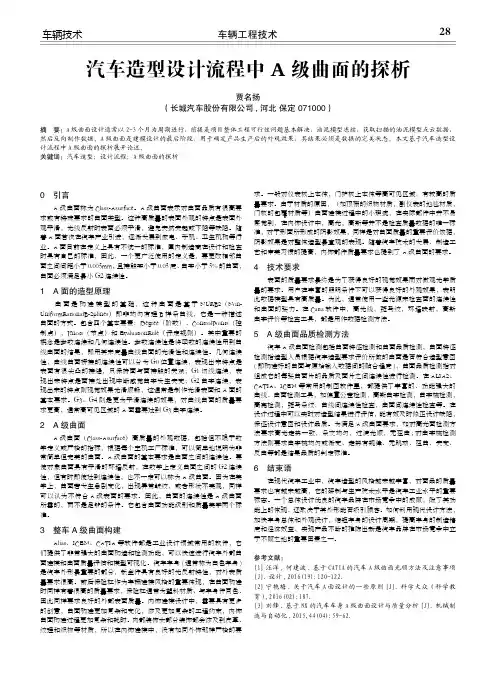

汽车造型设计流程中a级曲面的探析
车辆工程技术28车辆技术0 引言 A级曲面称为Class-Asurface。
A级曲面表示对曲面品质有很高要求或有特殊要求的曲面类型。
这种高质量的表面外观的特点是表面外观平滑，光线反射时表面必须平滑，避免突然突起或下陷等缺陷。
随着A面首次在汽车产业引进，逐渐发展到家电、手机、卫生机构等行业。
A面目前在定义上具有不统一的标准，国内制造商在设计和检查时具有自己的标准，因此，一个更广泛使用的定义是，要更改相邻曲面之间间距小于0.005mm，且接触率小于0.05度、曲率小于5%的曲面，曲面必须满足最小G2连续性。
1 A面的造型原理 曲面是构建模型的基础，这种曲面是基于NURBS（Non-UniformRationalB-Splines）即非均匀有理B样条曲线，它是一种描述曲面的方式。
包含四个基本要素：Degree（阶数）、ControlPoints（控制点），Knots（节点）和EvaluationRule（评定规则）。
其中重要的概念是参数连续和几何连续性。
参数连续性是将函数的连续性用到曲线曲面的结果，即用其来度量曲线曲面的光滑性和连续性。
几何连续性，曲线曲面拼接的连续性可以分为G0位置连续，表现出来特点是表面有很尖凸的接缝，只保持面与面接触的关系；G1切线连续，表现出来特点是面接处出现中断感觉曲率发生突变；G2曲率连续，表现出来的特点则视觉效果光滑顺畅，这通常是制作光滑表面和A面的基本要求。
G3、G4则是更为平滑连续的效果，对曲线曲面的质量要求更高，通常高可见区域的A面需要达到G3曲率连续。
2 A级曲面 A级曲面（Class-Asurface）高质量的外观数据，包括但不限于数学定义或严格的指标，根据每个主机工厂标准，可以简单地说明为非常简单但完美的曲面。
A级曲面的基本要求是曲面之间的连续性。
要使对象曲面具有平滑的环境反射，在数学上定义曲面之间的G2连续性，但有时即使达到连续性，也不一定可以称为A级曲面。

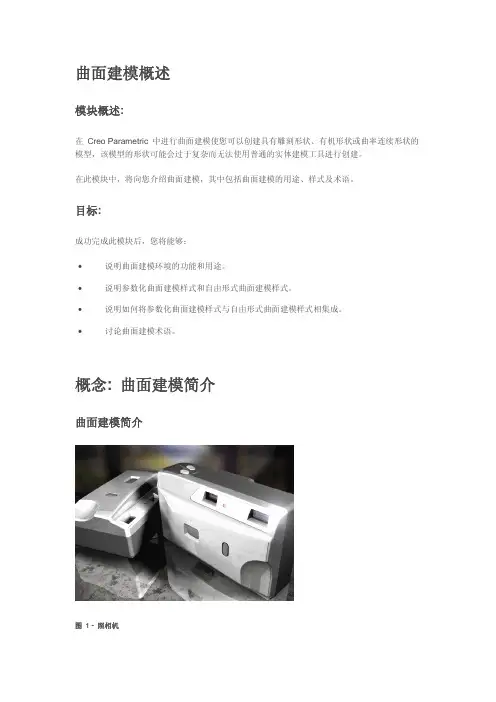

creo2.0曲面建模简介
曲面建模概述模块概述:在 Creo Parametric 中进行曲面建模使您可以创建具有雕刻形状、有机形状或曲率连续形状的模型，该模型的形状可能会过于复杂而无法使用普通的实体建模工具进行创建。
在此模块中，将向您介绍曲面建模，其中包括曲面建模的用途、样式及术语。
目标:成功完成此模块后，您将能够：•说明曲面建模环境的功能和用途。
•说明参数化曲面建模样式和自由形式曲面建模样式。
•说明如何将参数化曲面建模样式与自由形式曲面建模样式相集成。
•讨论曲面建模术语。
概念: 曲面建模简介曲面建模简介图 1 - 照相机图 2 - 水龙头图 3 - 头盔图 4 - 树篱修剪机这些图形展示了使用 Creo Parametric 曲面建模工具开发的模型示例。
使用曲面建模可设计具有以下特性的模型：•具有大曲率或双向曲率的几何形状。
•流体、雕刻或有机形状。
•无法使用实体特征设计的形状。
•一阶或二阶连续的光滑形状。
曲面建模假定背景以下是一些需要您用到曲面建模技术的假定情形：•您的同事已开发出具有产品形状的泡沫塑料模型。
您将创建与实物模型相匹配的模型。
•您的公司必须创建一个发动机缸盖的数字模型。
没有可用的绘图。
所以必须创建实际铸件的一个粗略扫描。
•您收到一封电子邮件，附件中具有铸造成型手提箱的概念草绘。
开发 Creo Parametric 模型。
•使用具有视图和剖面的汽车后视镜绘图，创建后视镜的数字模型。
•使用掌上电脑(个人数字助理) 的内部元件，您以直观的方式创建主体设计。
•根据 IGES 形式的可用数据设计一个玩具。
•您将使用方程形式定义的剖面设计涡轮叶片。
•您将设计一个产品，其外部形状已使用另一软件程序粗略概念化。
首先要在 Creo Parametric 中重新创建曲面模型以定义形状，然后生成零件设计。
•您要为模型制作公司设计一个掌上电脑(个人数字助理) 的 Creo Parametric 模型。
该公司将使用快速成型的方法设计模型的实体原型。
最新中文版Creo-3.0基础教程-第6章-曲面设计教学讲义PPT
中文版Creo3.0基础教程
创建填充曲面
6.2.4 扫描曲面
扫描曲面是通过扫描截面沿路径曲线移动而创建的曲面特征，包括恒定剖面 扫描和可变剖面扫描两种类型。创建该特征需要绘制截面和设置曲面属性。其 中，草绘截面是创建扫描特征的基础，而曲面属性则有开放和闭合之分。
中文版Creo3.0基础教程
创建扫描曲面
6.2.4 扫描曲面
创建封闭扫描曲面
中文版Creo3.0基础教程
创建截面变化的扫描曲面
6.3 高级曲面设计
Creo Parametric提供了边界混合、曲面自由形状等高级曲面设计方法，应 用这些特征工具，可以创建以曲线为基础，异形的、没有规律或曲度大的复杂 曲面，从而进行具有复杂外形产品的设计。 边界混合曲面 螺旋扫描曲面 顶点倒圆角 自由式曲面 将切面混合到曲面 展平面组
“顶点倒圆角”操控板
中文版Creo3.0基础教程
创建顶点倒圆角
6.3.4 自由式曲面
自由式曲面是通过操控多边形控制网格的面、边或顶点，改变基元的形状， 从而创建的新曲面特征。控制网格上的面、边或顶点称为网格元素，选择的基 础形状元素称为基元。该工具常用于各类复杂曲面的近似创建。
平移或旋转网格元素
中文版Creo3.0基础教程
6.3.1 边界混合曲面
边界混合曲面是通过一到两个方向上的序列曲线来创建曲面。可以根据设计 要求设置相关边界的约束条件，定义具体的控制点来获得较佳的曲面模型。
首先要创建所有参照边界曲线，包括外部和内部边界。可利用“草绘”或“ 基准曲线”工具绘制各个边界线。然后按照顺序选择两个方向上的曲线。
本章主要介绍曲面特征的基本概念，基础曲面和高级曲面的创建方法，合并 、修剪和实体化等编辑曲面的方法，以及造型曲面创建和编辑方法等。
汽车设计-A级曲面(A-Class Surface)模型设计质量规范模板
XX公司企业规范编号xxxx-xxxx汽车设计-A级曲面（A-Class Surface）模型设计质量规范模板A级曲面模型设计质量规范1 范围本规范规定了使用计算机软件（Alias或CATIA V5）构建A-Class Surface曲面数字模型所遵循的质量技术要求。
2 术语和定义下列术语和定义适用于本规范。
曲面Surface数学点的集合，它是在平面（R2）的一个连通子集上定义的连续函数图像。
A级曲面A-Class Surface造型外表面数字模型的一种，满足特定的技术质量要求，用于表示最终冻结的造型外表面。
曲面连续性Surface Continuity在使用多个小块曲面构建大的曲面时，在两个和两个以上曲面进行拼接边界处存在的几何位置关系。
一般用到的有位置连续（G0）、相切连续（G1）、曲率连续（G2）、曲率变化率连续（G3）。
曲线阶数曲线数学表达多项式的最高次幂就是曲线的阶数（Degree），等于该曲线控制点数（Order）减一。
曲线控制点（CV）与控制边（Hull）曲线的直观表达一般用控制点来表示的，两个相邻控制点的连线就是控制边（Hull）。
如图1所示。
曲线Span用来描述曲线特定位置分段数字信息，可以简单的理解为曲线的段。
曲线可以是单段（1 Span）多次的，也可以是多段（N Spans）多次的。
如图1所示，图1中的曲线就是多段（N Spans）多次。
图1 曲线基本信息图曲面块Patch在使用曲线构建曲面过程中，形成曲面的U、V方向上曲线的Span数的乘积就是曲面的Patch数，也相应把曲面分成若干个曲面块（Patch）。
如图2所示。
图2 曲面基本信息图3 A-Class Surface曲面数字模型质量要求3.1公差要求3.1.1曲线间隙：=0mm。
3.1.2曲面间隙：≤0.003mm；3.1.3曲面相切角度偏差：≤0.1Grad（圆角处：≤0.5Grad）。
3.1.4没有边长小于1mm的微小曲面。

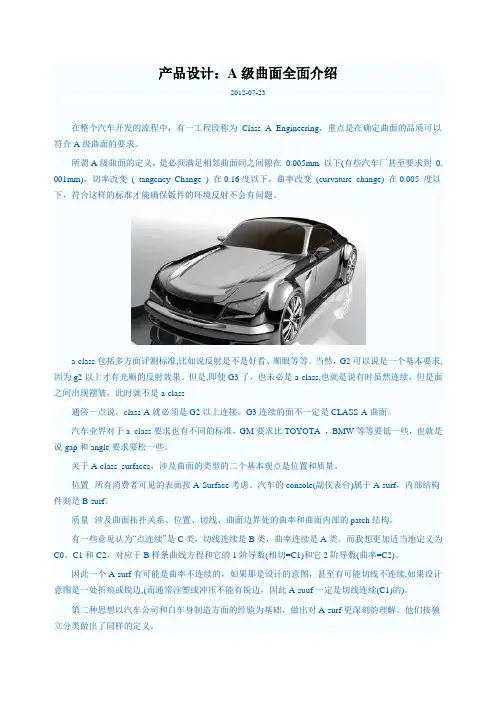

A级曲面全面介绍
产品设计：A级曲面全面介绍2012-07-23在整个汽车开发的流程中，有一工程段称为Class A Engineering，重点是在确定曲面的品质可以符合A级曲面的要求。
所谓A级曲面的定义，是必须满足相邻曲面间之间隙在0.005mm 以下(有些汽车厂甚至要求到0. 001mm)，切率改变( tangency Change ) 在0.16度以下，曲率改变(curvature change) 在0.005 度以下，符合这样的标准才能确保钣件的环境反射不会有问题。
a-class包括多方面评测标准,比如说反射是不是好看、顺眼等等。
当然，G2可以说是一个基本要求,因为g2以上才有光顺的反射效果。
但是,即使G3了，也未必是a-class,也就是说有时虽然连续，但是面之间出现褶皱，此时就不是a-class通俗一点说，class-A就必须是G2以上连接。
G3连续的面不一定是CLASS-A曲面。
汽车业界对于a class要求也有不同的标准，GM要求比TOYOTA ，BMW等等要低一些，也就是说gap和angle要求要松一些。
关于A-class surfaces，涉及曲面的类型的二个基本观点是位置和质量。
位置--所有消费者可见的表面按A-Surface考虑。
汽车的console(副仪表台)属于A-surf，内部结构件则是B-surf。
质量--涉及曲面拓扑关系、位置、切线、曲面边界处的曲率和曲面内部的patch结构。
有一些意见认为“点连续”是C类，切线连续是B类，曲率连续是A类。
而我想更加适当地定义为C0、C1和C2，对应于B样条曲线方程和它的1阶导数(相切=C1)和它2阶导数(曲率=C2)。
因此一个A-surf有可能是曲率不连续的，如果那是设计的意图，甚至有可能切线不连续,如果设计意图是一处折痕或锐边,(而通常注塑或冲压不能有锐边，因此A-suuf一定是切线连续(C1)的)。
第二种思想以汽车公司和白车身制造方面的经验为基础，做出对A-surf更深刻的理解。
A级曲面建模标准
曲面数模输出标准1综述1.1 A级曲面阐述设计中心从审美角度通过的数模要尊重所有已知的工程、制造和人类因素标准（Human Factors Criteria），并且要满足所有模具工程和刀具加工的要求。
1.2 文件内容本文努力去量化数模的误差和精度以确保输出数模满足要求的标准。
同时本文也提供了一些推荐性经验，这些经验说明了在数模从设计中心输出之前如何满足设计质量审核的目标。
A级曲面数模输出是作为数模要素的许多基本部分的最高要求。
一些部分虽然满足了所有曲面质量方针的要求，但是违反了主要制造或人类因素标准（Human Factors Criteria）的要求，这样也不能满足曲面数模审核的要求，二者都要满足。
输出的数模应该满足下列所有主要的要求：１）数模精度误差及设计中心的可交付要求２）曲面内在质量３）曲面连续过度与质量４）过度曲面的流动路径５）曲面或局部协调性和对局部特征分界面需考虑的项目６）工程制造标准需符合的要求７）模具拔模的工程制造需符合的要求８）设计、质量和验证审核９）标准检查列表2 数模精度误差及设计中心的可交付要求2.1符合标准的格式要求2.1.1 建模误差使用建模尺寸误差0.01mm和角度误差0.5度将有助于满足相邻曲面的输出要求。
使用更严格的误差是允许的，但对满足以下的输出标准可能不是必须的。
对特殊要求的零件可提高数量级。
2.1.2 数模输出标准（UDR and VDR）所有数模输出以UG、CATIA、ProE，Ideas等文件提供数模可以用实体或曲面模型提供所有外部数模满足尺寸误差0.025mm，相切误差0.50度（例外见以下的注释）。
所有的内部数模满足尺寸误差0.025mm，相切误差1.0度（例外见以下的注释）。
参考NOA#52中检验几何的方针用来进行曲面和实体的确认.注释：由于考虑到满足指定的误差需要的时间，放宽以上相连曲面的要求在很小的圆角半径区域是允许的。
从美学的质量考虑，这种努力没有附加价值。
creo曲面造型教程
creo曲面造型教程在这个教程中，我们将学习如何使用CREO软件进行曲面造型。
首先，打开CREO软件并创建一个新的部件。
第一步是创建基础平面。
在图形界面的左侧工具栏中选择"创建平面"工具。
点击在图形界面中选择一个点，然后输入一个合适的尺寸。
将平面命名为A面。
接下来，我们要在A面上创建第一个曲面。
选择"创建填充"工具，并在图形界面中选择所需的点和曲线。
在填充命令框中，输入一个适当的曲面类型，例如Blend或Sweep。
调整曲面参数以获得所需的形状。
命名此曲面为曲面1。
现在，我们将创建第二个曲面。
选择"创建填充"工具，并在图形界面中选择所需的点和曲线。
调整曲面参数以获得所需的形状。
命名此曲面为曲面2。
你可以重复以上步骤来创建更多的曲面，直到达到所需的形状。
确保每个曲面都有一个独特的名称。
当你完成所有的曲面后，你可以使用曲面合并工具将它们合并在一起。
选择"创建合并"工具，并在图形界面中选择每个曲面。
点击"合并"按钮以生成一个单一的曲面。
最后，你可以使用其他工具来进一步修改和完善你的曲面造型。
例如，你可以使用"修剪"工具来修剪和切割曲面，或者使用"限制"工具来限制曲面的形状。
当你满意你的曲面造型后，你可以保存你的部件并进行进一步的编辑和分析。
以上是使用CREO软件进行曲面造型的简单教程。
希望这对你有帮助！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Creo A 级曲面建模
模块概述:
在Creo Parametric 中进行曲面建模使您可以创建具有雕刻形状、有机形状或曲率连续形状的模型，该模型的形状可能会过于复杂而无法使用普通的实体建模工具进行创建。
在此模块中，将向您介绍曲面建模，其中包括曲面建模的用途、样式及术语。
目标:
成功完成此模块后，您将能够：
•说明曲面建模环境的功能和用途。
•说明参数化曲面建模样式和自由形式曲面建模样式。
•说明如何将参数化曲面建模样式与自由形式曲面建模样式相集成。
•讨论曲面建模术语。
概念: 曲面建模简介
曲面建模简介
图1 - 照相机
图2 - 水龙头
图3 - 头盔
图4 - 树篱修剪机
这些图形展示了使用Creo Parametric 曲面建模工具开发的模型示例。
使用曲面建模可设计具有以下特性的模型：
具有大曲率或双向曲率的几何形状。
•流体、雕刻或有机形状。
•无法使用实体特征设计的形状。
•一阶或二阶连续的光滑形状。
曲面建模假定背景
以下是一些需要您用到曲面建模技术的假定情形：
•您的同事已开发出具有产品形状的泡沫塑料模型。
您将创建与实物模型相匹配的模型。
•您的公司必须创建一个发动机缸盖的数字模型。
没有可用的绘图。
所以必须创建实际铸件的一个粗略扫描。
•您收到一封电子邮件，附件中具有铸造成型手提箱的概念草绘。
开发Creo Parametric 模型。
•使用具有视图和剖面的汽车后视镜绘图，创建后视镜的数字模型。
•使用掌上电脑(个人数字助理) 的内部元件，您以直观的方式创建主体设计。
•根据IGES 形式的可用数据设计一个玩具。
•您将使用方程形式定义的剖面设计涡轮叶片。
•您将设计一个产品，其外部形状已使用另一软件程序粗略概念化。
首先要在Creo Parametric 中重新创建曲面模型以定义形状，然后生成零件设计。
•您要为模型制作公司设计一个掌上电脑(个人数字助理) 的Creo Parametric 模型。
该公司将使用快速成型的方法设计模型的实体原型。
•您已接收到质量较差的IGES 数据以设计刀具。
首先要修复导入的曲面数据，然后再继续进行建模。
概念: 曲面建模用途
曲面建模用途
您可使用曲面建模来：
•设计外壳(任何产品的外部主体) - 示例包括消费品的主体壳(例如“图1”中的CD 播放器)，或者轮廓相当复杂的工程元件外壳或箱体(例如“图2”中的发动机进气歧管)。
图1 - CD 播放器
图2 - 铸造歧管
•开发概念性设计- 将产品形状概念化时，必须灵活、交互地操控模型的形状，并查看是否符合美学需求。
•设计薄壁元件- 使用曲面建模设计形状复杂的元件，如汽车浅盘形地板等。
•修复导入的曲面数据- 通常接收到的是含有未修剪且未缝合曲面的导入曲面数据。
这就要求对数据进行操控和修复，以进一步进行设计。
•设计刀具- 要设计刀具，需使用曲面编辑工具(如“图3”中的模具元件) 对面组进行操作。
图3 - 建模
•重新定义和操控实体模型- 在实体建模环境中，使用曲面特征可操控要切割的实体和替换实体曲面、创建过渡曲面，以及使用曲面变换创建稳定的阵列特征。
•设计复杂圆角- 在复杂情况下，如果标准半径工具无法提供令人满意的结果，可使用曲面创建圆角。
概念: 曲面建模样式
曲面建模样式
曲面建模样式可与实体建模样式完全不同。
它可使用不同的方式、技术和工作流。
可将曲面建模样式分成两类：
•参数化或约束曲面建模(也称作技术曲面设计) - 这些技术将在“曲面建模”课程中介绍。
图1 - 板格
•自由形式或交互曲面设计- 这项技术将在“自由形式曲面建模”课程中介绍。
图2 - 车门内部
使用这两种方法通常都可获得所需的曲面模型形状。
您可根据下列因素选择适当的方法：
•设计输入- 原始数据和尺寸值与草绘或概念性的绘图。
•设计意图- 通过尺寸控制几何，以及通过拖拉曲面轮廓来控制几何。
•设计者的背景- 具有Creo Parametric 建模经验的用户可能偏爱参数化建模，而具有设计或艺术背景的用户则可能偏爱自由形式建模。
概念: 自由形式概述
自由形式概述
造型工具是一款功能强大且适用范围广泛的曲面建模工具，我们将在“自由形式曲面建模”课程中详细介绍该工具。
它是一种基于样条的自由形式建模方法，可创建2D 和3D 曲线以及自由形式曲面。
例如，在“图1”和“图2”中，正在创建两条自由形式曲线。
图1 - 创建自由形式曲线
图2 - 创建第二条自由形式曲线
在图 3 中，曲线用于创建自由形式曲面。
图3 - 创建曲面
这些曲线和曲面是在“造型”特征内创建的。
“造型”特征是指具有自己的建模环境的独立特征。
造型工具的用途是什么？
造型特征主要用于创建设计目的取决于视觉或美学标准的模型。
不过，它还可以用于其他方面，包括：•在其他类型的参数化模型上创建自由形式的特征。
•在可控制参数化几何基础上创建自由形式的曲线和曲面。
•创建概念模型。
•用于反转造型任务。
造型工具用途
造型工具可让您进行下列操作：
•创建自由形式的平面曲线及3D 曲线。
•将曲线投影在曲面上。
•利用三条或四条边界创建曲面。
•修剪曲面。
•定义曲面的连续性。
概念: 混合曲面建模样式
混合曲面建模样式
许多产品的形状都可以使用参数曲面特征和自由形式曲面特征的组合进行构建。
使用曲面建模工具，可在单一建模环境中，将基于特征的参数化建模与自由形式的非约束曲面创建相集成。
您可参考参数化特征来创建自由形式的特征，反之亦然。
例如，设计珠宝时，要使用自由形式曲面建模工具创建雕刻形状和受约束曲面，以创建一个戒指基座和精确的珠宝镶嵌口。
在通常的珠宝设计中，首先要创建具有精确圆形尺寸的基础模型，然后使用“平移/旋转”和“阵列”工具来定位宝石。
可以使用关系和族表。
图1 显示了具有参数化和自由形式曲面特征组合的环的构造线。
图 1 - 设计一个环
另一常见方法是创建一个参数化框架，然后参考该框架创建自由形式特征。
图2 显示了个人数据助手，在这个工具中，参数化框架用于修改自由形状曲面的整体尺寸。
图2 - 参数化框架
在参数化曲面建模中，可使用自由形式曲面定义混合和过渡曲面。
图3 显示了一个混合曲面，以线网格突出显示，该网格被设计为参数化特征之间的自由形状曲面。
图3 - 设计自由形式曲面
概念: 曲面建模术语
曲面建模术语
在整个课程中都会用到曲面建模术语。
因此，必须了解这些术语。
•曲面- 曲面是无限薄的非实体特征，在非常复杂和无规则形状的设计中起辅助作用。
请注意，当在线框显示中查看时，曲面的边突出显示为橙色和紫色，如“图1”所示。
图1 - 查看曲面
o 橙色表示外部或单侧边。
o 紫色代表内部或双侧边，因为它们形成两个曲面片的边界。
在Creo Parametric 中，术语曲面可用于下列任一项目：
•面组- 一个面组可由单个曲面或一组曲面组成。
面组表示相连曲面的拼接体。
多曲面面组包含组成它的所有曲面的几何的描述信息，以及这些曲面连接或相交的方式，如“图1”和“图2”中所示模型。
图2 - 曲面面组
•曲面片- 如果您创建由多个片段组成的曲面特征，会以多个曲面片创建该曲面，如“图1”所示。
•实体曲面- 实体特征的面，如“图3”所示的实体模型。
图3 - 实体曲面和边
•基准平面- 可无限延伸但由矩形边界表示的平面基准特征。
•边- 边是实体的边界(如“图3”所示) 或曲面的边界(如“图4”所示)。
图4 - 曲面边
曲面边可以是单侧边也可以是双侧边，这取决于相邻曲面几何是否存在。
