MWD定向仪器信号的干扰分析及排除探讨
油田钻井设备配套系统中，石油钻井无线随钻测量系统（MWD）是具有专业定向和监控的仪器设备，将井下钻具的工作状态、井眼轨迹等数据参数通过特殊传感器实时的传输到地面数据处理系统中，为后续的钻井工程操作指导提供依据。
本文主要阐述了对钻井无线随钻测量系统工作和运行中可能出现的故障和干扰因素进行了分析与研究，提出了相关的意见和建议。
1 MWD仪器组成分析DM系列仪器应用中探管电力供给是由井下脉冲发生器（发电机）供电，在海蓝MWD的应用中供电主要是由井下电池提供。
从工作原理上看，在井筒内，蘑菇头作上下往复活塞式运动，其与限流环形成的的空间就会出现体积变化，钻柱内泥浆压力也会随之改变，形成泥浆压力脉冲。
在压力传感器作用下，泥浆压力脉冲就会转变为电脉冲信息，数据传输到地面，进行显示和处理，以便进行后续工作。
对于MWD仪器的工作来说，信号质量是一个十分重要的因素，只有良好的信号才能保障后续工作的准确、高质量进行。
2 MWD仪器的发展与应用随着定向井、水平井、分支井以及大位移井等钻井技术的发展，也推动了无线随钻技术的快速发展和完善，在现场应用较多，取得了较好的效果，MWD 这种测量平台能有效进行井下参数测量，有着越来越广泛的应用范围。
对于深井作业面临的高温和高压问题，斯伦贝谢开发的SlimPulse MWD 有效解决了这一难题，意大利Villafor开发的回收式MWD在水平井的应用中达到了6.5km深度，倾斜角90°。
相对比国外的MWD仪器的高科技技术来说，国内的发展较为落后，但近年来也有了很大的提升，MWD仪器也有着更加广泛的应用。
北京蓝海科技企业是在国外MWD仪器的基础上进行研发，其泥浆脉冲碎钻测量系统采取磁悬浮加速器作为测量碳管，能承受较大的冲击力，成本较低，且结构小巧，直径和重量较小，较少的易磨损零件，这都使其具备较强的竞争力。
但还有较大的提升空间，磁悬浮加速器的精度只有1/1000，较低的精度使其不能适用更多的工作范围，还需要进行持续改善和优化，这一系统也实现批量生产，在商业钻井领域中应用较多。
定向井井眼轨迹误差分析
中国石油大学（华东）毕业设计（论文）定向井井眼轨迹误差分析学生姓名：董胜伟学号：05023019专业班级：石油工程2005-13班指导教师：黄根炉2007年6月20日摘要定向井井眼轨迹误差分析是解决丛式井及老油田开发后期加密井施工过程中防止与邻井相碰的重要前提。
本文首先介绍了常用定向井测量仪器的组成、工作原理和技术指标。
其次，在此基础上，对定向井误差来源进行分析，对井眼轨迹测斜计算、磁性罗盘误差、陀螺罗盘误差、不同轴度误差、深度测量误差和子午线收敛角引起的误差进行分类讨论，根据WdW模型初步形成了定向井井眼轨迹误差的计算方法，并据此进行了示例计算，得到一井位不确定性椭球。
再次，针对现场施工，对减小定向井井眼轨迹误差的措施进行了阐述。
关键词：定向井；井眼轨迹；误差；分析ABSTRACTThis paper concerns the errors’ analysis of directional wells borehole position uncertainty. It is important prerequisite to prevent a collision with the adjacent well in encryption well construction process in the late of old wells and oilfield development.Firstly, it introduces the component of common directional wells measurement equipments, operating principles and technology indicators. Secondly, on this basis, it analysis the right directional wells sources of error, trajectory calculation inclinometer, the magnetic compass error, gyro compass error, different axis error, depth measurement error and the error of radial convergence angle are discussed. According to WdW model, I initially formed a directional well trajectory error method of calculation, and perform a calculation example, then get a borehole position uncertainty ellipsoid. Again, for actual operation, the measures were described to reduce directional wells trajectory error .Key words:directional well; borehole position; error; analysis目录第1章前言 (1)1.1 研究目的及意义 (1)1.2 国内外研究现状 (1)1.3 研究内容 (3)第2章定向井测量仪器介绍 (4)2.1 定向井测量的性质和特点 (4)2.2 测量仪器分类 (4)2.3 磁罗盘单、多点测量仪器 (5)2.3.1 磁单点测斜仪的组成和工作原理 (5)2.3.2 磁单点测斜仪技术指标 (5)2.3.3 磁多点测斜仪的组成和工作原理 (6)2.3.4 磁多点测斜仪技术指标 (6)2.4 有线随钻测斜仪 (6)2.4.1有线随钻测斜仪组成及工作原理 (6)2.4.2 有线随钻测斜仪的技术指标 (7)2.5 MWD无线随钻测斜仪 (7)2.5.1 仪器组成 (7)2.5.2 仪器传输方法 (8)2.5.3 无线随钻测斜仪的技术规范 (8)2.6 陀螺测斜仪 (10)2.6.1 陀螺测斜仪的工作原理 (10)2.6.2 水平转子陀螺测斜仪 (11)第3章定向井井眼轨迹误差的影响因素分析 (12)3.1 误差来源及影响因素概述 (12)3.2 井眼轨迹测斜计算误差 (13)3.3 与仪器及测量方法相关的误差分析 (17)3.3.1 误差来源分析 (17)3.3.2 磁性罗盘误差 (17)3.3.3陀螺罗盘误差 (19)3.3.4不同轴度误差 (20)3.3.5深度测量误差 (21)3.3.6 子午线收敛角校正 (21)第4章定向井井眼轨迹误差计算 (22)4.1 计算步骤 (22)4.1.1 实际磁性罗盘偏移误差 (22)4.1.2 子午线收敛角校正 (25)4.1.3 将测量误差转变为井位不确定性的数学步骤 (26)4.1.4误差椭球模型 (30)4.2 计算示例 (32)4.2.1 计算步骤 (32)4.2.2 模型要求输入的容许误差限 (32)4.2.3 椭球计算 (33)4.2.4 井位不确定性椭圆 (37)第5章减小定向井井眼轨迹误差的方法和措施 (39)5.1 选择合适测斜计算方法 (39)5.2 选择合适测量仪器 (39)5.3 正确的进行测量 (40)5.3.1 磁性测斜仪 (40)5.3.2 陀螺测斜仪 (40)5.3.3 测量操作注意事项 (40)第6章结论 (42)致谢 (43)参考文献 (44)第1章前言1.1 研究目的及意义无论是在直井还是定向井的钻井过程中，都需要测定地面以下井眼的位置。
降低定向井施工MWD测斜仪器故障的探索

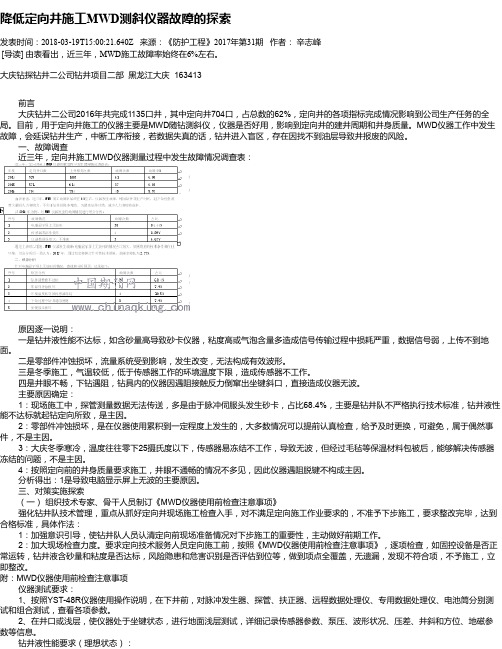

降低定向井施工MWD测斜仪器故障的探索发表时间：2018-03-19T15:00:21.640Z 来源：《防护工程》2017年第31期作者：辛志峰[导读] 由表看出，近三年，MWD施工故障率始终在6%左右。
大庆钻探钻井二公司钻井项目二部黑龙江大庆 163413前言大庆钻井二公司2016年共完成1135口井，其中定向井704口，占总数的62%，定向井的各项指标完成情况影响到公司生产任务的全局。
目前，用于定向井施工的仪器主要是MWD随钻测斜仪，仪器是否好用，影响到定向井的建井周期和井身质量。
MWD仪器工作中发生故障，会延误钻井生产，中断工序衔接，若数据失真的话，钻井进入盲区，存在因找不到油层导致井报废的风险。
一、故障调查近三年，定向井施工MWD仪器测量过程中发生故障情况调查表：原因逐一说明：一是钻井液性能不达标，如含砂量高导致砂卡仪器，粘度高或气泡含量多造成信号传输过程中损耗严重，数据信号弱，上传不到地面。
二是零部件冲蚀损坏，流量系统受到影响，发生改变，无法构成有效波形。
三是冬季施工，气温较低，低于传感器工作的环境温度下限，造成传感器不工作。
四是井眼不畅，下钻遇阻，钻具内的仪器因遇阻接触反力倒窜出坐键斜口，直接造成仪器无波。
主要原因确定：1：现场施工中，探管测量数据无法传送，多是由于脉冲伺服头发生砂卡，占比68.4%，主要是钻井队不严格执行技术标准，钻井液性能不达标就起钻定向所致，是主因。
2：零部件冲蚀损坏，是在仪器使用累积到一定程度上发生的，大多数情况可以提前认真检查，给予及时更换，可避免，属于偶然事件，不是主因。
3：大庆冬季寒冷，温度往往零下25摄氏度以下，传感器易冻结不工作，导致无波，但经过毛毡等保温材料包被后，能够解决传感器冻结的问题，不是主因。
4：按照定向前的井身质量要求施工，井眼不通畅的情况不多见，因此仪器遇阻脱键不构成主因。
分析得出：1是导致电脑显示屏上无波的主要原因。
三、对策实施探索（一）组织技术专家、骨干人员制订《MWD仪器使用前检查注意事项》强化钻井队技术管理，重点从抓好定向井现场施工检查入手，对不满足定向施工作业要求的，不准予下步施工，要求整改完毕，达到合格标准，具体作法：1：加强意识引导，使钻井队人员认清定向前现场准备情况对下步施工的重要性，主动做好前期工作。
韩文科、MWD无线随钻测斜仪信号判断分析及处理方法
MWD无线随钻测斜仪信号判断分析及处理方法作者：韩文科摘要: MWD是定向井井眼轨迹控制中一种常用的测量仪器，主要用于测量井斜角、方位角、工具面角等参数。
当MWD在井下工作出现异常时，能否迅速判断和处理，避免因仪器故障造成停工，影响钻井正常施工，是每一个现场测量工程师都必须慎重对待的现场问题。
本文重点介绍了该类型仪器在现场使用中所遇到的常见故障,并进行了分析,同时提出了相应的处理方法，可为现场测量工程师提供一定的指导作用。
关键词: MWD 常见故障分析处理一、MWD无线随钻仪器无信号分析处理方法仪器在井下正常工作时，泵压表约有1兆帕左右规律性压力变化，通过观察泵压表的变化，我们可以判断井下仪器是否工作正常。
仪器无信号时注意观察泵压表的变化，有以下两种可能出现的情况。
1、第一种情况：泵压表有规律性的压力脉冲，但在计算机的屏幕和司显上无数据更新和波形显示，凭经验可以判断井下仪器在工作，问题出在地面设备（电脑、专用数据处理仪、90米电缆盘、司显、压力传感器），用排除法排查地面设备，更换有问题的设备。
2、第二种情况：泵压表无信号特征，计算机屏幕的波形显示区拉直线，几种可能情况：1) 脱键：起到直井段，上下活动钻具，开转盘甩钻具，溜钻急停尝试重新座键，但不可过度操作。
仪器下放速度过快，或急刹急停，易导致仪器脱键，要求井队司钻注意操作。
2) 砂卡：反复停开泵，或摘掉一个凡尔循环，人为造成泥浆泵上水不好。
3) 井下仪器本身故障：起钻检查仪器。
二、以下列举一些实际工作中所遇到的问题及处理方法1、现象：在停泵状态下，观察到计算机屏幕上的柱状压力显示区出现压力值波动。
例如：在3～5Mpa上下规律性波动，开始正常定向时会与正常的脉冲信号叠加，导致不能解码，且通过标定压力传感器无法克服。
分析:钻井设备更新有电驱替代柴油机的趋势，例如：电动转盘，液压钳，顶驱等。
交变干扰信号在计算机屏幕上的出现，说明电机存在电磁外泄。
解决：压力传感器内装有抗干扰的滤波电容，施工现场一旦出现交变干扰，只能从干扰源着手。

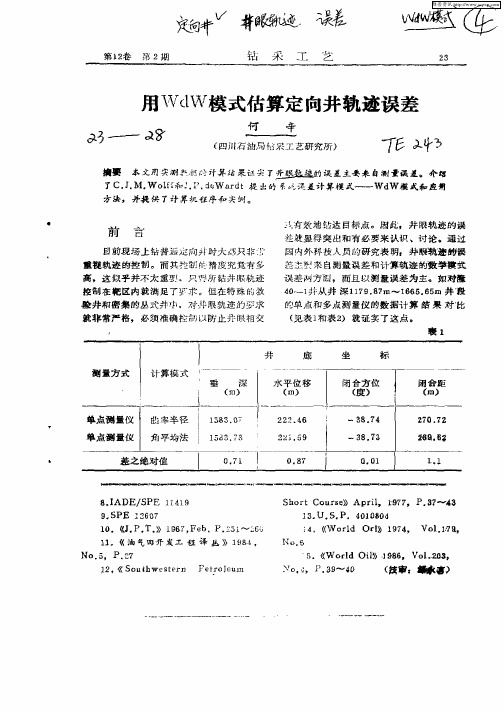

用WdW模式估算定向井轨迹误差
