基桩动测仪安全操作规程(新编版)

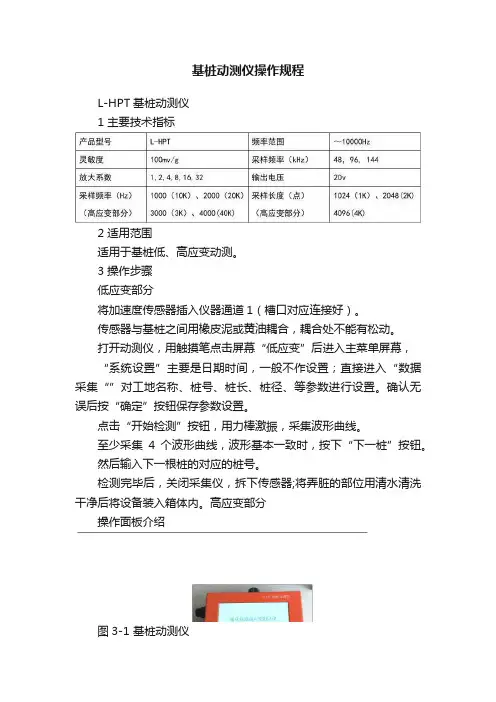

基桩动测仪操作规程
基桩动测仪操作规程L-HPT基桩动测仪1 主要技术指标2 适用范围适用于基桩低、高应变动测。
3 操作步骤低应变部分将加速度传感器插入仪器通道1（槽口对应连接好）。
传感器与基桩之间用橡皮泥或黄油耦合，耦合处不能有松动。
打开动测仪，用触摸笔点击屏幕“低应变”后进入主菜单屏幕，“系统设置”主要是日期时间，一般不作设置；直接进入“数据采集“”对工地名称、桩号、桩长、桩径、等参数进行设置。
确认无误后按“确定”按钮保存参数设置。
点击“开始检测”按钮，用力棒激振，采集波形曲线。
至少采集4个波形曲线，波形基本一致时，按下“下一桩”按钮。
然后输入下一根桩的对应的桩号。
检测完毕后，关闭采集仪，拆下传感器;将弄脏的部位用清水清洗干净后将设备装入箱体内。
高应变部分操作面板介绍图3-1 基桩动测仪采用高应变检测专用的加速度传感器和力传感器。
现场工作时，将加速度/应变传感器组成一组传感器，两组传感器用螺丝分别对称固定在距桩顶1～2d（d为桩身截面直径）以下处，这样既可减少偏心锤击对检测数据产生的误差，又可测出单个方向偏心锤击程度。
传感器的安装要求检测时至少应对称安装冲击力和冲击响应（质点运动速度）测量传感器各两个。
传感器宜分别对称安装在距桩顶不小于2D的桩侧表面处（D为试桩的边宽或外径）；对于大直径桩，传感器与桩顶之间的距离可适当减小，但不得小于1D。
安装面处的材质和截面尺寸应与原桩身相同，传感器不得安装在截面突变附近。
应变传感器与加速度传感器的中心应位于同一水平线上，同侧的力传感器和加速度传感器间的水平距离不宜大于80mm，否则可能会导致力F（t）曲线与速度阻抗ZV（t）曲线的起跳点不一致。
安装完毕后，传感器的中心轴应与桩中心轴保持平行。
各传感器的安装面材质应均匀、密实、平整，并与桩轴线平行，否则应采用磨光机将其磨平。
安装螺栓的钻孔应与桩侧表面垂直；安装完毕后的传感器应紧贴桩身表面，锤击时传感器不得产生滑动。
安装应变式传感器时应对其初始应变值进行监视，安装后的传感器初始应变值应能保证锤击时的可测轴向变形余量为：混凝土桩应大于±1000με；钢桩应大于±1500με。
基桩动测仪安全操作规程
基桩动测仪安全操作规程基桩动测仪安全操作规程基桩动测仪是一种测试深基坑、大型桥梁和高层建筑物地基桩的先进设备。
它采用微机控制，能够精确测量桩底及周围土层的动态性质，对建筑物的结构安全性进行评估。
然而，基桩动测仪作为一种高端的测量仪器，其操作并不简单，需要严格遵守安全操作规程，以确保操作人员和设备的安全。
下面是基桩动测仪的安全操作规程。
一、设备安全检查在使用基桩动测仪之前，首先要进行设备安全检查，确认设备及周边环境的安全状况。
检查项目包括：1.检查仪器与电源连接端是否牢固。
2.检查传感器及布线是否正常。
3.检查设备外观是否完好无损，屏幕显示是否正常。
4.确认设备周围是否有明火或易燃物品。
5.检查地面是否平整干燥，是否存在高压线或其他危险因素。
二、操作前准备完成设备安全检查后，接下来是操作前准备。
操作前准备包括：1.检查测量点周围是否有障碍物，是否符合测量标准。
2.确认测量点及其它数据输入无误。
3.确认操作人员已经具备基础的测量及分析知识，已经熟练掌握设备的操作方法。
4.确认操作人员佩戴完整的防护装备，包括安全帽、防护鞋、手套等。
三、设备操作在基桩动测仪操作的过程中，要注重以下几点：1.操作人员必需熟悉设备的操作方法，并遵循操作指引进行操作。
2.操作人员要端正态度，认真对待操作。
不能玩闹或违规操作。
3.在测量过程中，操作人员要密切关注仪器的反应，并记录下来。
4.操作人员要时刻注意设备的状况，如发现异常状况，应该及时停止操作。
四、操作后整理操作结束后，操作人员要对设备进行清理整理：1.将设备移回指定地点，并妥善存放。
2.清理仪器及其周边环境。
3.将记录文件进行整理，确保数据准确并按要求保存。
五、事故处理在操作过程中，如果出现了设备故障、人员受伤、火灾等安全事故，应该做到：1.立即停止操作，保护现场，避免扩大事故范围，救护伤者。
2.通报管理员，汇报事故情况。
3.记录事故过程，做好事故相关资料的保存。
六、操作人员安全防范除了以上规程，为了保证操作人员的安全，需要做好以下防范措施：1.操作人员必须接受相关培训并达到合格标准才可上岗操作。
基桩动测仪安全操作规程
基桩动测仪安全操作规程一、前言为保障现场人员的人身安全和设备设施的安全及有效应用基桩动测仪，制定本安全操作规程。
二、适用范围本安全操作规程适用于基桩动测仪操作人员，及相关管理人员，适用于现场施工操作和日常维护使用。
三、基本原则1. 先安全，后效益；2. 严格遵照操作规程；3. 现场人员应穿戴安全装备；4. 对设备进行定期维护和检修。
四、基本内容4.1 基础设施检查1. 检查基桩动测仪周围是否存在障碍物；2. 检查设备是否完好无损；3. 检查设备是否放置稳当。
4.2 操作规程1. 操作前应根据设备使用手册了解基本操作流程、基本参数、安全操作方法和特殊操作方法，按要求进行检查，确定设备正常无故障后再进行操作；2. 操作人员应熟知基本操作流程，并按顺序进行操作；3. 操作人员必须严格执行操作规程，如发现异常隐患应及时报告处理，并停止作业。
4.3 安全防范1. 操作人员应对操作周围区域进行严格管控；2. 操作时应有专人看守设备，确保设备安全可靠；3. 操作员进行操作时，应尽量避免匆忙操作，保证安全性；4. 操作区域应有明显警示牌和安全隔离措施。
4.4 应急预案1. 事故发生后，如发现具有现场从业人员受伤，应马上制止危险源，并立即启动应急预案；2. 如因人为原因造成设备损坏，应及时维修；3. 发现存在安全隐患，应立即通知有关部门并整改；4. 操作结束后，应将设备妥善保管，做好设备保养和维修工作。
五、操作流程5.1 入场前准备1. 操作人员对设备进行检修；2. 操作人员检查设备电源线是否正常、设备周围环境是否符合安全要求；3. 操作人员着装要求：穿戴安全鞋，穿戴安全帽，佩戴口罩。
5.2 操作流程1. 启动设备，进行仪器校正；2. 放置传感器，按要求连接传感器、电脑和采集仪；3. 进行测试，对数据进行采集和分析；4. 关闭设备，断开电源。
5.3 操作后工作1. 将设备集中放置于指定地点，并妥善保管；2. 对设备进行定期维护和检修。
基桩动测仪安全操作规程
基桩动测仪安全操作规程基桩动测仪安全操作规程基桩动测仪是在土木工程中常用的检测仪器，可以用于测试深层岩土的承载力和变形规律，对于土木工程的设计、施工和验收都具有重要的意义。
然而，基桩动测仪的操作过程中涉及到高空操作、电气设备和测量仪器等，一旦操作不当就会导致严重的安全事故。
因此，制定一份科学合理的基桩动测仪安全操作规程对于保障人员安全和科学检测具有重要意义。
一、设备检查在进行基桩动测仪操作之前，必须对设备进行全面的检查。
首先对电器设施进行检查，确保电气设备正常运行，电缆连接牢固，开关操作正常；其次对控制仪表进行检查，检查定位器、位移传感器、加速度传感器的安装是否正确，是否存在损坏或老化现象；最后对支撑架及其他固定元件进行检查，避免螺栓、钢丝绳等部件松动或破裂。
二、防止高空坠落在进行高空操作时，必须进行良好的安全防护。
操作人员必须着穿合适的安全防护装备，如安全带、安全防护鞋等。
为了保证安全，不能站在桩基上，同时在高空作业的过程中，必须保持平衡，保持手部和脚步的稳定，切勿抓住平衡支撑物以及随手抠颗果子等行为。
三、防止电气伤害基桩动测仪在工作过程中需要使用电源，因此电气安全是非常重要的，必须严格遵守操作规程。
首先电源必须符合现行国家标准，连接电源之前，必须检查电源插头、电缆连接头是否良好，并确保电气绝缘良好；同时，在操作过程中，不得进行带电作业，必须在切断电源后才能进行维护和保养。
四、使用规范测量在基桩动测仪的检测过程中，必须使用规范测量方法，确保测量数据的准确性和可靠性。
首先，必须在测试前进行校准，避免因为设备不准确而影响测试结果；其次，在测试过程中，必须仔细操作仪器，保证控件平衡，测量仪器与测量对象之间的粘贴和连接不可产生摩擦或振动，避免因此影响测量结果。
五、异常情况处理如果在基桩动测仪操作过程中发现异常情况，操作人员必须迅速停止操作设备，并进行相关故障排查。
如发现设备出现故障或不正常运转，应及时通知有关部门进行维修，确保设备安全。

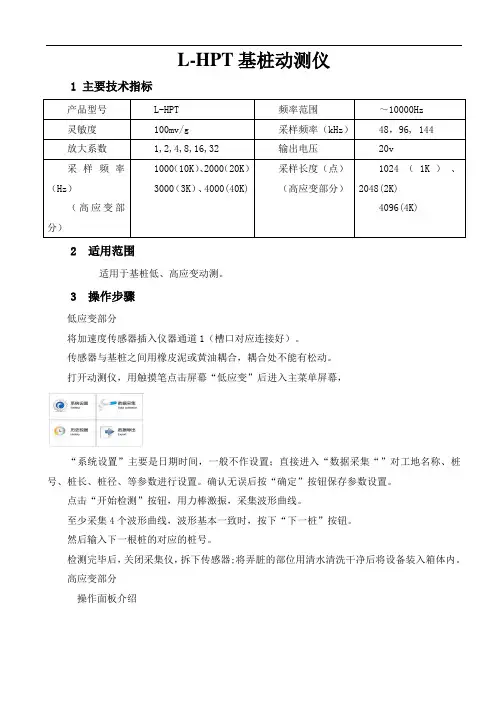

1基桩动测仪操作规程
L-HPT基桩动测仪1 主要技术指标产品型号L-HPT 频率范围～10000Hz灵敏度100mv/g 采样频率（kHz）48，96, 144放大系数1,2,4,8,16,32 输出电压20v采样频率（Hz）（高应变部分）1000（10K）、2000（20K）3000（3K）、4000(40K)采样长度（点）（高应变部分）1024（1K）、2048(2K)4096(4K)2 适用范围适用于基桩低、高应变动测。
3 操作步骤低应变部分将加速度传感器插入仪器通道1（槽口对应连接好）。
传感器与基桩之间用橡皮泥或黄油耦合，耦合处不能有松动。
打开动测仪，用触摸笔点击屏幕“低应变”后进入主菜单屏幕，“系统设置”主要是日期时间，一般不作设置；直接进入“数据采集“”对工地名称、桩号、桩长、桩径、等参数进行设置。
确认无误后按“确定”按钮保存参数设置。
点击“开始检测”按钮，用力棒激振，采集波形曲线。
至少采集4个波形曲线，波形基本一致时，按下“下一桩”按钮。
然后输入下一根桩的对应的桩号。
检测完毕后，关闭采集仪，拆下传感器;将弄脏的部位用清水清洗干净后将设备装入箱体内。
高应变部分操作面板介绍图3-1 基桩动测仪采用高应变检测专用的加速度传感器和力传感器。
现场工作时，将加速度/应变传感器组成一组传感器，两组传感器用螺丝分别对称固定在距桩顶1～2d（d为桩身截面直径）以下处，这样既可减少偏心锤击对检测数据产生的误差，又可测出单个方向偏心锤击程度。
传感器的安装要求检测时至少应对称安装冲击力和冲击响应（质点运动速度）测量传感器各两个。
传感器宜分别对称安装在距桩顶不小于2D的桩侧表面处（D为试桩的边宽或外径）；对于大直径桩，传感器与桩顶之间的距离可适当减小，但不得小于1D。
安装面处的材质和截面尺寸应与原桩身相同，传感器不得安装在截面突变附近。
应变传感器与加速度传感器的中心应位于同一水平线上，同侧的力传感器和加速度传感器间的水平距离不宜大于80mm，否则可能会导致力F（t）曲线与速度阻抗ZV（t）曲线的起跳点不一致。
基桩动测仪安全操作规程

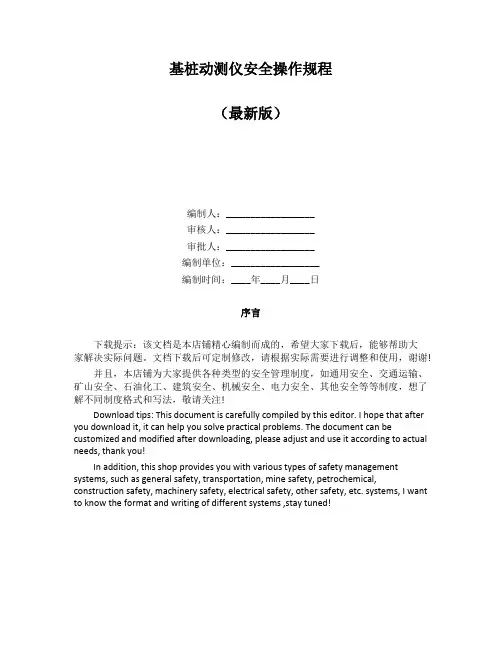

基桩动测仪安全操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!基桩动测仪安全操作规程1、岗位安全职责1.1负责日常例行保养，对仪器进行充电、擦拭保养，传感器例行检查，并做好记录。
桩基低应变动测仪操作规程
桩基低应变动测仪操作规程操作规程：桩基低应变动测仪操作规程1. 设备准备1.1 在使用之前，检查桩基低应变动测仪是否完好无损，并且所有配件和电缆是否齐全。
1.2 检查仪表的电源是否正常。
如果需要使用电池供电，确保电池电量充足。
1.3 操作人员应该熟悉仪表的基本原理，了解测量的目的和要求。
2. 安装仪表2.1 将桩基低应变动测仪的传感器正确安装在要测量的桩基上。
确保安装牢固，并且与桩基表面接触良好。
2.2 连接传感器和仪表主机，确保连接稳固且电缆不会受到干扰。
3. 开机与调试3.1 将仪表主机的电源接通，并打开电源开关。
3.2 等待仪表主机完成自检程序，并确保仪表主机正常工作。
3.3 调整仪表主机的各项参数，如采样频率、采样时间等，根据具体情况进行设置。
4. 进行测量4.1 根据需要，选择相应的测量模式。
如连续测量模式、单次测量模式等。
4.2 在测量之前，检查并确保测量过程中的环境和条件符合要求，如温度、湿度等。
4.3 开始测量。
根据仪表主机的操作指引，进行相应的操作，获取测量数据。
5. 数据处理与分析5.1 将测量数据导入计算机或其他数据处理设备，并进行相应的分析。
5.2 根据测量数据，进行计算和比较，得出结论或评估桩基的情况。
5.3 将测量数据保存，并进行备份，以备后续的使用和分析。
6. 关机与清洁6.1 在使用完毕后，关闭仪表主机的电源开关。
6.2 断开传感器和仪表主机的连接，并将仪表和配件进行清洁。
6.3 将仪表和配件放置在干燥的地方，并妥善保管。
7. 维护与保养7.1 定期进行仪表的维护和保养，如清洁、校准等。
7.2 妥善保存仪表的相关文件和记录，以备查阅和追溯。
7.3 根据需要，定期进行仪表的检修和维修，确保运行正常。
8. 安全注意事项8.1 在操作过程中，应遵守相关的安全操作规程和操作流程。
8.2 注意保护自己的人身安全，避免受伤或发生意外。
8.3 遵守仪表的使用说明，正确操作，避免误操作或错误使用。
桩基低应变动测仪操作规程
桩基低应变动测仪操作规程
1、检测前，应对主机及传感器进行必要的检查和测试，使用模拟桩进行系统校验，发现问题及时送交检修人员或检修。
不合格的仪器或传感器不准用于检测。
2、收集工程地质勘察资料、基桩设计和施工资料。
对每个检测工地均应进行激振、接收条件的选择试验，确定最佳激振和接收条件。
3、根据不同桩型必须进行仪器接收参数（放大、滤波、采样频率或记录时间长度等）的对比试验，以确定方法的有效性。
4、做好前述各项准备工作，即可开始检测。
5、接上电源，启动采集仪，待采集仪自检完毕，屏幕上出现参数设置表。
6、设置合适的仪器工作参数，如：采样时间、滤波档、放大倍数等。
然后使之进入采集信号状态。
7、桩顶的传感器和连线等安装无误，使仪器进入等待采集信号状态。
8、用力棒或击锤垂直激振桩顶，使仪器触发，屏幕上出现桩体振动的时域波形曲线。
9、通过对时域波形的形态及频域分析，初步分析被测桩的完整性，并决定时域波形曲线是存盘还是消除重测。
必要时，可对时域波形进行较详细的分析，处理和判断。
10、测试完毕后清洁主机、电缆、位移传感器等部件并按要求摆放整齐，并及时把测试数据传送到计算机中。
11、定期做好仪器使用状况和维修保养记录。
12、每年对仪器的各项运用参数、数据保送有关检定部门进行检定和校正，确保仪器满足使用精度要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基桩动测仪安全操作规程(新
编版)
The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0131
基桩动测仪安全操作规程(新编版)
1、岗位安全职责
1.1负责日常例行保养，对仪器进行充电、擦拭保养，传感器例行检查，并做好记录。
1.2严格按安全技术交底和操作规程实施作业。
2、岗位任职条件
2.1接受过良好专业安全技术及技能培训。
2.2持证上岗。
3、上岗作业准备
3.1接受安全技术交底，清楚其内容，包括：桩长、桩径、混凝土设计强度、工程地质情况以及施工单位施工记录等对试验有影响的各种因素。
3.2检查仪器运转情况，以保证检测数据的真实可靠。
3.3将仪器和传感器连接好，在基准桩或地面上测试检测信号，经测试信号良好，方可将设备带往工地进行试验。
4、安全操作规程
4.1检测人员到达检测现场后，要对桩基情况先进行了解，决定采用何种传感器和何种击振方式进行试验。
4.2试验前要对桩头进行处理，桩头混凝土不应有松动或离析情况，应为平整和良好混凝土面，测试点要用磨光机打磨一个5cm的平面，要求平面水平光滑。
4.3等桩头处理完毕，连接仪器和传感器，将传感器用黄油、橡皮泥等粘性耦合剂粘结在桩头测点上，并压紧。
4.4打开主机，设置各项参数，并做好各项原始记录。
4.5要求击振人员敲击桩头指定部位，观察采集信号，在采集到四条相似信号时停止敲击，并对信号进行初步分析，发现虚假或异常信号及时复测。
一般每个桩采集2~4组信号，分别保存，对于大直径或重要部位桩基，可多布测点。
4.6对于存有疑问的信号，可采用变换测点和变换击振物品的方
法予以验证。
4.7试验完成后将仪器、传感器擦拭干净放入仪器箱。
收集所有与试验有关资料，返回试验室进行数据处理工作。
5、其他注意事项
仪器和传感器为精密仪器，在运输和使用时要注意防震、防潮，现场使用时要注意防止太阳暴晒。
XXX图文设计
本文档文字均可以自由修改。
