FT10N流量传感器
FT系列涡轮流量计
FT系列涡轮流量计描述Flow Technology Inc.(流量技术公司)的FT系列涡轮流量计应用已经验证的流量测量技术来保证极可靠的数字输出。
因为其通用性，此类涡轮流量计广泛适用于多种液体和气体的流量传感应用。
FT系列涡轮流量计的尺寸从3/8英寸到24英寸，具有很高的量程比。
其重复性在量程内可达±0.05%(液体)和±0.1%(气体)，响应速度很快。
标准涡轮流量计的高精度、轴向安装设计，使该类产品的量程范围在液体测量时可以达到0.03到50000加仑/分钟（0.11到189000升/分钟），气体测量的量程为0.09到15000实际立方英尺/分钟（2.55到4248000实际升/分钟），在某些应用中压力最高可以达到4000巴（58000磅/平方英寸。
在液体测量中，线性度在额定的10:1量程比内可以达到±0.5%（还可以提供±0.25%的优化线性度）。
气体测量中额定量程内的精度可以达到±1%。
使用了线性化电子器件后，所有的涡轮流量计都可以达到±0.1%的线性度。
涡轮流量计的外壳、轮片、轴承和轴的材料都可以选择，包括标准的不锈钢及特殊应用的异型材料。
应用FTI公司生产各种类型的和按用户要求设计的液体和气体测量用涡轮流量计，以满足航空、工业和汽车业用户的要求。
比如：燃料消耗、液压、冷冻剂、气体注入、批次、纯净水和控制系统中的过程变化的反馈。
使用作为液体和气体的体积流量的测量器件，涡轮流量计的设计是基于一个自由悬挂式的涡轮，流体流经流量计时推动涡轮转动以达到测量目的。
特点•高量程比，可达100:1•响应速度快•全量程内液体测量的重复性在±0.05%，气体测量为±0.1%•额定10:1量程比内的线性度，液体为读数的±0.5%，气体测量为±1%•使用线性化电子器件后线性度可达±0.1% •可测液体量程为0.03到50000加仑/分钟（0.11到189000升/分钟），气体量程为0.09到15000实际立方英尺/分钟（2.55到4248000实际升/分钟）•可承受的压力最大为400巴（5800磅/平方英寸），可选工作压力4000巴（58000磅/平方英寸）•标准材料为316不锈钢外壳和430F不锈钢涡轮叶片。
ifm5010流量传感器中文说明
3
2 功能和特性
2.1 应用范围 本设备可用于监控液体及气体介质的流量。 2.2 流量监控的工作原理 • 本设备采用量热原理，可检测流速并切换输出功能： -- 如果有介质流动，则关闭输出功能/如果无介质流动，则开启输出功能。 本设备交货时功能设定如下： 输出功能 = 常开。 如有需要，可将输出功能更改 为常闭 (→ 7.2)。 此时适用於： 如果有介质流动，则开启输出功能。 • 如果流速加快，且达到开关点时，开关状态将会改变。 • 如果流速再次减慢，且达到“开关点的迟滞还原”值时，开关状态将会改变。 迟滞状态随流速而改变，且主要受所设监控范围的影响。 设定范围为 5...100 cm/s （= 出厂设定）时，迟滞范围为 2...5 cm/s，流速加快 时迟滞值将增大。 • 设备的标准反应时间为 1...10 秒。 反应时间受开关点设定的影响： -- 低开关点 = 流量增加时快速反应。 -- 高开关点 = 流量减少时快速反应。
8
6.2 高流量调节（可选） 设备会将现有流量视为正常流量，并改变显示的指示状态（除开关点 LED 外，所 有 LED 呈绿色亮起）。 ►► 安装时，使用正常的流量环流。 不放。 ►► 按住按钮 >> LED 9 亮起，约 5 秒后开始闪烁。 ►► 释放按钮。 此时，设备已按流量条件调节。 设备进入工作模式，显示如示例 1 所示。 注意： 所作调节将影响开关点状态： 它将相应地增加（最高将达到 LED 7）。 CN 远程调节 → 7.5。
6
务必由合格的电工连接设备。 务必遵守电气设备安装相关的国内和国际法规。 电源电压应符合 EN 50178、SELV 和 PELV 标准。 ►► 切断电源。 ►► 按下图连接设备：
1 BN 2 3 4 1 A 4 BK 3 BU 2 WH L+ LP B 1 BN 4 BK 3 BU 2 WH L+ LP CN

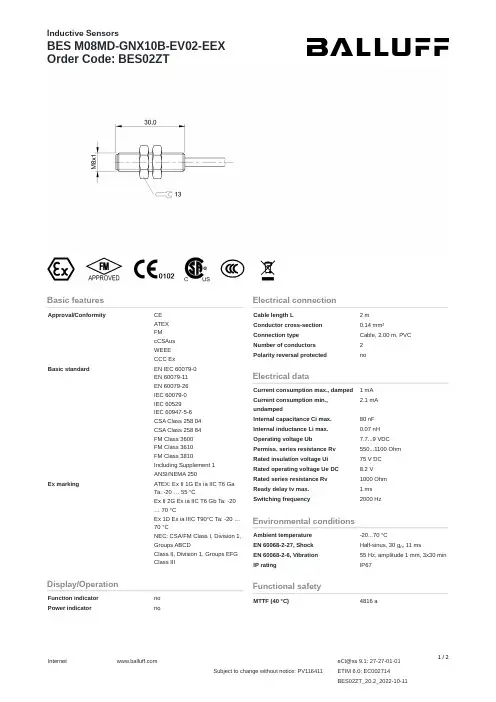

Balluff BES M08MD-GNX10B-EV02-EEX 类型的感应传感器产品说明说明书
Internet Subject to change without notice: PV116411ETIM 6.0: EC002714BES02ZT_20.2_2022-10-111 / 2Basic featuresApproval/ConformityCE ATEX FM cCSAus WEEE CCC ExBasic standard EN IEC 60079-0EN 60079-11EN 60079-26IEC 60079-0IEC 60529IEC 60947-5-6CSA Class 258 04CSA Class 258 84FM Class 3600FM Class 3610FM Class 3810Including Supplement 1ANSI/NEMA 250Ex marking ATEX: Ex II 1G Ex ia IIC T6 Ga Ta: -20 … 55 °CEx II 2G Ex ia IIC T6 Gb Ta: -20 … 70 °CEx 1D Ex ia IIIC T90°C Ta: -20 … 70 °CNEC: CSA/FM Class I, Division 1, Groups ABCDClass II, Division 1, Groups EFG Class IIIDisplay/OperationFunction indicator no Power indicatornoElectrical connectionCable length L2 m Conductor cross-section 0.14 mm²Connection type Cable, 2.00 m, PVC Number of conductors 2Polarity reversal protectednoElectrical dataCurrent consumption max., damped 1 mA Current consumption min., undamped2.1 mAInternal capacitance Ci max.80 nF Internal inductance Li max.0.07 nH Operating voltage Ub7.7...9 VDC Permiss. series resistance Rv 550...1100 Ohm Rated insulation voltage Ui 75 V DC Rated operating voltage Ue DC 8.2 V Rated series resistance Rv 1000 Ohm Ready delay tv max. 1 ms Switching frequency2000 Hz Environmental conditionsAmbient temperature -20...70 °CEN 60068-2-27, Shock Half-sinus, 30 g , 11 msEN 60068-2-6, Vibration 55 Hz, amplitude 1 mm, 3x30 min IP ratingIP67Functional safetyMTTF (40 °C)4816 anInternet *********:27-27-01-01Subject to change without notice: PV116411ETIM 6.0: EC002714BES02ZT_20.2_2022-10-112 / 2InterfaceInterfaceNAMURMaterialHousing material Brass, Nickel-free coated Material jacket PVCMaterial sensing surface PBT Mechanical dataDimensionØ 8 x 30 mm Installation for flush mounting Size M8x1 Tightening torque 2.5 NmRange/DistanceAssured operating distance Sa0.8 mmRated operating distance Sn 1 mmReal switching distance sr 1 mmRepeat accuracy max. (% of Sr) 5.0 % Temperature drift max. (% of Sr)10 %Tolerance Sr±10 %RemarksOperating manual must be followed.Operate only with suitable approved switching amplifier.Use only in approved intrinsically safe circuits with max. values Ui = 15 V, Ii = 50 mA, Pi = 120 mW.For more information about MTTF and B10d see MTTF / B10d CertificateIndication of the MTTF- / B10d value does not represent a binding composition and/or life expectancy assurance; these are simply experiential values with no warranty implications. These declared values also do not extend the expiration period for defect claims or affect it in any way.Wiring Diagrams。
一种氮氧传感器的微弱电流检测电路[发明专利]
![一种氮氧传感器的微弱电流检测电路[发明专利]](https://img.taocdn.com/s3/m/71b7c5e7b04e852458fb770bf78a6529647d35c8.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810836245.6(22)申请日 2018.07.26(71)申请人 华中科技大学地址 430074 湖北省武汉市洪山区珞喻路1037号(72)发明人 李曦 曾成 冯江涛 王杰 蒋建华 邓忠华 李怡 (74)专利代理机构 华中科技大学专利中心42201代理人 廖盈春 曹葆青(51)Int.Cl.G01R 19/00(2006.01)G01N 27/00(2006.01)(54)发明名称一种氮氧传感器的微弱电流检测电路(57)摘要本发明公开了一种氮氧传感器的微弱电流检测电路，包括：依次连接的电流电压转换电路、差分低通滤波器和仪表运算放大器；通过在信号回路中接入采样电阻构成所述电流电压转换电路，所述电流电压转换电路用于将氮氧传感器采集的电流信号转换为N倍的电压信号；所述电压信号经过所述差分低通滤波器滤除高频干扰后再由所述仪表运算放大器进行准确有效的放大后输出；其中N的值等于采样电阻的阻值大小。
本发明可以实现微弱电压信号的精确放大，这种仪表放大电路具有低失调、低输出误差、高信噪比、高共模抑制比、高增益等特点。
权利要求书1页 说明书6页 附图3页CN 109239432 A 2019.01.18C N 109239432A1.一种氮氧传感器的微弱电流检测电路，其特征在于，包括：依次连接的电流电压转换电路、差分低通滤波器和仪表运算放大器；通过在信号回路中接入采样电阻构成所述电流电压转换电路，所述电流电压转换电路用于将氮氧传感器采集的电流信号转换为N倍的电压信号；所述电压信号经过所述差分低通滤波器滤除高频干扰后再由所述仪表运算放大器进行准确有效的放大后输出；其中N的值等于所述采样电阻的阻值大小。
2.如权利要求1所述的微弱电流检测电路，其特征在于，所述采样电阻的阻值大小为80Ω。
3.如权利要求1或2所述的微弱电流检测电路，其特征在于，所述差分滤波电路包括：电阻R1a、电阻R1b、电容C1a、电容C1b和电容C2；所述电容C1a、所述电容C2和所述电容C1b依次串联连接，所述电容C1a的非串联连接端接地，所述电容C1b的非串联连接端接地，所述电容C1a和所述电容C2的串联连接端作为所述差分滤波电路的输出正极，所述电容C1b和所述电容C2的串联连接端作为所述差分滤波电路的输出负极；所述电阻R1a的一端作为所述差分滤波电路的输入正极，所述电阻R1a的另一端与所述电容C1a和所述电容C2的串联连接端连接；所述电阻R1b的一端作为所述差分滤波电路的输入负极，所述电阻R1b的另一端与所述电容C1b和所述电容C2的串联连接端连接。
IFM液体流量传感器SM6000说明书
IFM液体流量传感器SM6000说明书易福门SM6000 SMR12GGXFRKG/US-100 电磁流量计接插件系统接口: G½扁平密封垫通过适配器连接管道功能可选加法器功能2个输出OUT1 = 流量监控(二位输出), 流量计(脉冲), 预设容量计(二位输出)OUT2 = 流量或温度监控(模拟或二位输出)用于计数器复位的输入测量范围0.1...25 l/min使用范围应用范围导电液体(当温度40°C时，电导率: >= 20 µS/cm / 粘性: < 70 mm²/s) 介质温度 [°C] -10 (70)电气数据电气设计DC PNP/NPN工作电压 [V] 19...30 DC ¹)电流损耗 [mA] 120绝缘电阻 [MΩ] > 100 (500 V DC)防护等级III反相保护是输出输出功能OUT1: 常开 / 常闭可选或脉冲OUT2: 常开 / 常闭可选或模拟 (4...20 mA / 0...10 V, 可设定量程)电流负载 [mA] 2 x 200电压降 [V] < 2短路保护脉冲过载保护是模拟量输出 4...20 mA; 0...10 V负载zui大值 [Ω] 500zui小的负载 [Ω] 2000脉冲输出流量计测量/设定范围流量监控测量范围0.10...25.00 l/min 0.005...1.500 m³/h 显示范围-30...30 l/min -1.8...1.8 m³/h分辨率0.05 l/min 0.005 m³/h开关点, SP 0.25...25.00 l/min 0.015...1.500 m³/h 复原点, rP 0.10...24.90 l/min 0.005...1.495 m³/h测量值起点, ASP 0.00...20.00 l/min 0.000...1.200 m³/h测量值终点, AEP 5.00...25.00 l/min 0.300...1.500 m³/h设定步距0.05 l/min 0.005 m³/h流量监控脉冲值0.01 l...30 000 m³脉冲长度 [s] 0.01 (2)温度监控测量范围 [°C] -20 (80)分辨率 [°C] 0.2开关点, SP [°C] -19.2...80.0复原点, rP [°C] -19.6...79.6测量值起点, ASP [°C] -20.0...60.0测量值终点, AEP [°C] 0.0...80.0设定步距 [°C] 0.2精度/偏差流量监控度± (2% MW + 0.5% MEW)重复精度± 0.2% MEW压力损失(dP) / 流量(Q)温度监控度 [K] ± 2.5 (Q > 1 l/min)反应时间开机延迟时间 [s] 5流量监控启动延迟 [s] 0 (50)反应时间 [s] < 0.150 (dAP = 0)阻尼, dAP [s] 0.0...5.0温度监控反应时间 [s] T09 = 30 (Q > 1 l/min)软件/编程编程选择迟滞/窗口功能; 常开/常闭; 输出极性; 电流/电压/脉冲输出; 启动延迟; 显示可以关闭; 显示单位环境条件抗压强度 [bar] 16环境温度 [°C] -10 (60)存储温度 [°C] -25 (80)外壳防护等级IP 67认证/测试欧盟承压设备指令97/23/EC 第3条第3节 - 良好的工程实践EMC电磁兼容EN 61000-4-2 ESD静电放电: 4 kV CD / 8 kV ADEN 61000-4-3 HF radiated电磁场辐射: 10 V/mEN 61000-4-4 Burst暂态脉冲: 2 kVEN 61000-4-5脉冲: 0.5 kVEN 61000-4-6 HF conducted: 10 V抗冲击DIN IEC 68-2-27: 20 g (11 ms)抗震DIN IEC 68-2-6: 5 g (10...2000 Hz)MTTF [年] 156机械技术数据系统接口G½扁平密封垫材料(潮湿部件) 不锈钢 (316S12); PEEK(Polyether-Etherketon); FKM外壳材料不锈钢 (316S12); PBT-GF 20; PC; EPDM/X重量 [kg] 0.538显示器/操作件显示显示单位 6 x LED 绿色 (l/min, m³/h, l, m³, 10³, °C) 开关状态 2 x LED 黄色测量值 4 位数字数码管显示编程 4 位数字数码管显示电气连接接口M12接插件; 镀金触点接线SM6000 - 接线~打印接线图~芯线颜色BK 黑色BN 棕色BU 蓝色WH 白色颜色符合DIN EN 60947-5-6标准------------------------ OUT1: 3个选项开关量输出流量监控脉冲输出流量计信号输出预设计数器------------------------ OUT2: 5个选项开关量输出流量监控开关量输出温度监控模拟输出流量模拟量输出温度用于计数器复位的输入注释注释¹) 根据EN50178、SELV及PELV标准MW = 测量值MEW = 测量范围值包装单位 [件] 1。
易福门流量传感器的工作原理 传感器工作原理
易福门流量传感器的工作原理传感器工作原理在工艺和设备工程的几乎全部领域都会使用液体和气体，如用于机械和动力设备的冷却剂和润滑剂供应以及装置和建筑的通风。
电子流量传感器用于防止流动停止导致的损坏和停机。
易福门的产品系列包括具有不同测量原理的流量传感器，这些传感器用于监测各种各样的介质，包括水、油和冷却剂，以及空气、压缩空气和腐蚀性介质。
其用途广泛，包括简单的监测任务到的流量测量。
易福门流量传感器的基本原理：超声波流量计的基本原理及类型超声波在流动的流体中传播时就载上流体流速的信息。
因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。
易福门流量传感器依据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。
起声波流量计是近十几年来随着集成电路技术快速进展才开始应用的一种非接触式仪表，适于测量不易接触和察看的流体以及大管径流量。
它与水位计联动可进行打开水流的流量测量。
使用超声波流量比不用在流体中安装测量元件故不会更改流体的流动状态，不产生附加阻力，仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计。
工业流量测量普遍存在着大管径、大流量测量困难的问题，这是由于一般流量计随着测量管径的增大会带来制造和运输上的困难，造价提高、能损加大、安装不仅这些缺点，超声波流量计均可避开。
由于各类超声波流量计均可管外安装、非接触测流，仪表造价基本上与被测管道口径大小无关，而其它类型的流量计随着口径加添，造价大幅度加添，故口径越大超声波流量计比相同功能其它类型流量计的功能价格比越优越。
被认为是较好的大管径流量测量仪表，多普勒法超声波流量计可测双相介质的流量，故可用于下水道及排污水等脏污流的测量。
在发电厂中。
易福门流量传感器的流体特性：流体类型流体分为液体、气体、蒸汽。
有些传感器（如电磁式）不能测气体；插入热式则不能测液体。
温度、压力、密度它们是选择传感器供应的紧要参数，特别是在工况下的参数，对于气体流量还应了解其体积流量是工作状态，还是标准状态。
FT742 (4-20mA)风传感器用户手册说明书
FT TECHNOLOGIES LTD 18 CHURCH ROAD TEDDINGTONMIDDLESEX, TW11 8PD电话： +44 (0)20 8943 0801 传真： +44 (0)20 8943 3283 网址： E-MAIL: ***************.ukA4277-1-CN2017年1月. FT 和 Acu-Res (声共振)标识为FT Technologies 公司注册商标 The FT and Acu-Res logos are registered trademarks of FT Technologies Ltd. Copyright © 2017 FT Technologies Ltd. All rights reserved.FT742 - 模拟型 (4-20mA)风传感器手册管状直接安装方式目录产品标识 (3)Safety Instructions (4)安全须知 (5)1简介 (6)1.1产品概述 (6)1.2产品版本型号与标识 (6)1.3使用范围 (6)1.4声明 (7)2功能描述 (8)2.1技术性能 (8)2.2电流回路 (9)2.2.1电流回路特征 (9)2.2.2均值滤波器特征 (9)2.2.3风速回路 (9)2.2.4风向回路 (10)2.2.5调整风向基准 (11)2.2.6错误检测 (12)2.3加热器设置 (13)2.4低能耗运行 (13)3机械和电气安装 (14)3.1连接器细节 (21)3.2电缆细节 (21)3.3雷击、浪涌与电磁干扰（EMI）防护 (21)4服务、设置与测试 (23)4.1检测 (23)4.2故障查找与故障排除 (24)4.3退货条款 (25)4.4Acu Test 测评套装 (26)4.4.1Acu Test电脑测试评估软件 (26)4.4.2FT055 测试电缆 (27)产品标识本使用手册及相关设备将使用以下标识。
爱社科技 ECOSO HFT 系列高频响流量传感器 说明书
引言感谢您购买爱社科技产品ECOSO HFT系列高频响流量传感器！为了最大限度地发挥高频响流量传感器的功能，请首先仔细阅读本使用手册，并妥善保存以备随时查阅。
我们已经努力使本手册达到尽善尽美，但仍有可能因某些部分的阐述不够清晰，而给您带来不便，敬请谅解。
希望您能通过我们的代理或经销商及时转告给我们，在此先表示感谢。
北京爱社时代科技发展有限公司地址：北京市海淀区知春路1号学院国际大厦1605B室邮编：100191销售热线：010-********010-******** 138******** E-mail:info@目 录引言 (1)1规格 (3)1.1 基本构成 (3)1.2 产品特点 (3)1.3 面板显示 (3)1.4 显示范围 (4)1.5 外观尺寸 (4)2部件名称 (5)3连接说明 (6)3.1 线路连接 (6)3.2 管路连接 (6)4设置注意事项 (6)5基本操作 (7)5.1 运行前确认/准备 (7)5.2 运行操作 (7)5.3 操作的停止/结束 (7)6设置操作 (8)6.1 模式设置 (8)6.2 参数设置 (8)6.3 模式设置示例 (10)7异常状况及解决方法 (10)8维护保养 (10)9规格一览 (11)附件检查成绩表 (12)1规格1.1基本构成本传感器由层流网主体、压力传感器、温度传感器、差压传感器、大气压传感器、流量计算部分、显示部分、连接电缆等八个部分组成。
1.2产品特点可同时显示模拟量输出和数字量显示。
测量显示的流量值是已经经过温压补偿校正后的数值，体积流量以[L/min(ANR)]、质量流量以[g/s]单位显示，可省去原始测量后的换算处理。
而且管路压力、大气压力、气体温度也可显示。
2通道（流量、压力）的模拟量输出。
1.3面板显示基准流向方向→←反向流向方向图1.1高频响流量传感器面板5位数LED（其中1位为符号）显示内容流量 L/min(ANR)、g/s压力kPa温度℃大气压 kPa累计流量ｍ31.4显示范围显示项目 单位 精度压力 kW １％ 流量 kPa １kPa 温度 l/min(ANR)１‰大气压 ℃ 0.1℃压力kPa 0.1kPa1.5外观尺寸型号结构PORT BL(mm)BH(mm)BW(mm)CL(mm) CH(mm) CW(mm)HFT-50 Rc 1/8 125 35 35 95 60 32 HFT-100 Rc 1/4 125 35 35 95 60 32 HFT-200 Rc 3/8 125 35 35 95 60 32 HFT-400 Rc 3/4 140 40 40 95 60 32 HFT-800 Rc 1 155 48 48 95 60 32 HFT-1600 Rc 1 1/2 200 60 60 95 60 32HFT-5000 层流式 可定制200 60 60 95 60 322部件名称显示屏操作按键指示计电源接口管路接口管路接口图2.1高频响流量传感器部件名称3连接说明3.1线路连接引脚编号连线编号线色—点内容1 DC24V 橙－赤电源DC24V2 DC0V 橙－黑电压DC0V3 V1 黄－赤模拟输出 ch0(1～5V) 流量-200～200[L/min(ANR)]4 V2 黄－黑模拟输出 ch1(1～5V) 压力 -100～100[kPa]5 V3 白－赤模拟输出 ch2(1～5V) 未设定6 V4 白－黑模拟输出 ch3(1～5V) 未设定7 ACOM 灰－赤A－GND8 DO1 桃－赤数字输出DO1（可选功能）流量上限9 DO2 桃－黑数字输出DO2（可选功能）流量下限10 DI1 橙－赤赤数字输入DI1（可选功能）累计开始、结束11 DI2 橙－黑黑数字输入DI2（可选功能）累计复位12 DCOM 灰－黑D-GNDE 屏蔽线，E引脚接好后，再进行电源线与显示部分的连接3.2管路连接（１）高频响流量传感器两侧请采用相同的连接口径与管径连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
△信号输出:
PNP，NPN，继电器，模拟量（4…20mA）
常开＋常闭（SPDT）
△供电：
24V±20%DC 或 230V±15%AC 1）
△接通电流：
最大400 mA(PNP或NPN型）
最大10A（继电器型）
△空载电流：
最大80mA
△流量指示：
LED排 （6个）
△设定方式：
电位计设定
△耐压范围:
100bar
外壳： PBT
△重量：
0.4kg
△重复精度：
±2%的测量值
注: 1)模拟量输出型只有直流供电
2)模拟量输出型只有M12接插件， 交流供电型只有直接附线
50
86
86
28
44
28
44
20mA
15
15
75
75
4mA
8
8
G1/2 G1/4
19
14.5
M12X1
开关量输出型
模拟量输出型
M12X1
G1/4连接螺纹
红色LED亮: 流量小于最 低限。 输出<4mA
绿色LED亮: 表明流量处 于设定范围 内。 4mA<输出 <20mA
将流量开关装好，使介质以需要监测的流速流动，调整
将流量传感器装好，使介质以需要监测的上限流速流动，调整最下
电位计,使黄色的LED恰好变亮。此后当流速低于当前值 时，开关就释放。 若要使开关点比当前流速小，可调整
接口螺纹 外螺纹
直流24V±20%供电
交流230V±15%供电
PNP输出
NPN输出
继电器输出
4…20mA输出
R
常开＋常闭输出(SPDT）
N
4…20mA输出
Q 接插件式
C 直接附线式
Ｅ－ｍａｉｌ：ｆｌｏｗ＠ｃｏｍｂｉｎｅ－ｉｎｓｔ．ｃｏｍ
广东省珠海市香洲区人民西路华达工业区８栋
FT10N.2/3 2
电子式流量开关（传感器） FT10N标准系列
接线图
1
PNP
白
2黑
4蓝
3
棕
1
NPN
白
2黑
4蓝
3
棕
1黑
RELAY
4灰
5白
2蓝
3
棕
4...20mA
1黑
4 蓝
3
尺寸图 50
电子式流量开关（传感器） FT10N标准系列
珠海康宝莱仪表有限公司
Ｔｅｌ：０７５６－３８９５７９８ Ｆａｘ：０７５６－３８９２７８８
亮）
安装
当垂直安装时，应装在由下至上流动的管段上，
选型表 FT10N
FT10N
G12
H
D
P
G12 G14
H D W P N C A
注：探头可特殊定制，最长60mm,型号后缀加“60mm"
当水平安装时，探头应避开空气和沉淀物，
PQ
详述
FT10N系列 电子式流量开关（传感器）
接口螺纹G1/2
接口螺纹G1/4
G1/2连接螺纹
Ｅ－ｍａｉｌ：ｆｌｏｗ＠ｃｏｍｂｉｎｅ－ｉｎｓｔ．ｃｏｍ
广东省珠海市香洲区人民西路华达工业区８栋
FT10N.1/3
1
电子式流量开关（传感器） FT10N标准系列
珠海康宝莱仪表有限公司
Ｔｅｌ：０７５６－３８９５７９８ Ｆａｘ：０７５６－３８９２７８８
21.5 密封圈
35 22
G1/4 4
Ｅ－ｍａｉｌ：ｆｌｏｗ＠ｃｏｍｂｉｎｅ－ｉｎｓｔ．ｃｏｍ
广东省珠海市香洲区人民西路华达工业区８栋
FT10N.3/3 3
LED功能及设定（开关量型）
红色LED亮: 断流或流速 低于设定值 开关释放 或模拟量处 于4mA
黄色LED亮: 流速等于设 定值开关动 作
黄色及绿色 LED亮: 流速大于设 定值，绿灯 变亮越多表 明流速越大
LED功能及设定（模拟量型） 模拟量输出型流量传感器，输 出为4…20mA，正比于流速,输 出为非线性。
原理，结构
基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电 阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走. 电阻值被改变.两个电阻差值被用作判断流速的依据.
特点
无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调, 极低的压力损失,结构紧凑.LED显示流动趋势及开关状态。.
面一个旋钮，使第五个绿色LED亮（20mA）；此后，输出将正比于 静止和上限之间的流速，即 4mA对应静止流速，20mA对应上限流
电位计使绿色LED多亮一些。
速.
注：在使用过程中若只有红灯亮或者所有的绿灯全亮，只有单一信号输出产生的主要原因是电位计调节点偏离动作点太
远，遇到类似情况若只有红灯亮（顺时针调节电位计直到第一个绿灯亮），若只有绿灯全亮（逆时针调节电位计到红灯
△温度梯度:
4℃/s
△响应时间：
1--13s，典型值2s
△初始化时间:
8s
△电气保护:
反相，短路，过载保护
△防护等级:
M12接插件IP65，直接附线IP67
△介质温度：
-20--85℃
△环境温度：
-20--80℃
△储存温度：
-20--85℃
△接线方式：
M12接插件/直接附2米线可选 2)
△材质:
探头： 不锈钢
F
母插头
G
直型
W
弯型
注：继电器型产品需采用5芯接插件，型号与四芯接插件类似，只需将 S(E)T04 改为 S(E)T05.
15 8 2.5 2
选配附件2－用于接插型
TT01-
K
G14
TT01-
K G14 G12
详述
连接固定底座螺母 不锈钢
接口螺纹G1/4 接口螺纹G1/2
注：以上尺寸为标准配置，可根据客户要求进行其它尺寸的定制
应用
气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的 断流监测，以及泵的空转保护。
L+
PNP输出
L+
NPN输出
L+(L)
NO COM NC L (N)
继电器输出
L+
4…20mA输出
L
技术参数
△设定范围:
1…150cm/s( 水），3…300cm/s（油）
20…2000cm/s（空气）
珠海康宝莱仪表有限公司
Ｔｅｌ：０７５６－３８９５７９８ Ｆａｘ：０７５６－３８９２７８８
选配附件1－用于接插件型
ST04-
PU
02
F
G
详述
ET04-
M12四芯附线接插件
ST04-
自接线式M12 附线接插件
PU
PUR材质
02
2米长
05
5米长
10
10米长
