海绵铁除氧器说明
软化除氧设备操作维护手册
换热站软化、除氧设备操作维护手册2015年2月前言欢迎使用本公司产品，请认真阅读“操作维护手册”以便您更好地了解与操作相关设备。
由于本项目工艺流程为业主方提供，我公司仅提供部分设备、仪表及阀门，因此此手册为设备操作维护手册。
目录前言 (2)第一部分产品介绍 (4)一、全自动软水器产品概述 (4)二、海绵铁除氧器产品概述 (5)三、产品的技术参数 (6)第二部分操作规程 (7)一、设备的安装和运行 (7)二、设备的操作说明 (10)第三部分设备故障排除 (13)第一部分产品介绍一、全自动软水器产品概述：我公司针对国内用户工况及消耗品的特点，采用目前世界上最先进的美国Fleck原装阀体及控制器件，配备优质树脂罐和盐箱设计组成软化水系统。
经过专门设计生产的全自动软化水系统，具有结构简单合理、自动运行、高能低耗、出水稳定、耐腐蚀、价格适中、易于安装等特点；工作原理：当含有硬度离子的原水通过软水器内树脂层时，水中的钙(Ca2+)、镁(Mg2+)离子被树脂交换吸附，同时等物质量释放出的钠(Na2+)离子，从软水器内流出的水就是去掉了硬度离子的软化水。
其交换过程如下：2RNa+Ca2+=R2Ca+2Na+2RNa+Mg2+=R2Mg+2Na+即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。
当钠离子交换树脂失效之后，为恢复其交换能力，就要进行再生处理。
再生剂为价廉的盐溶液。
再生过程反应如下：R2Ca+2NaCl=2RNa+CaCl2R2Mg+2NaCl=2RNa+MgCl2经上述处理，再生过程就是用盐箱中的盐水冲洗树脂层，把树脂上的硬度离子再置换出来，随再生废液排出罐外，树脂就又恢复了软化交换的能力，具体工作流程如下：当水流过树脂层时，离子交换树脂可以释放出钠离子，功能基团与钙镁离子结合，这样水中的钙镁离子含量降低,水的硬度下降。
硬水就变为软水，这是软化水设备的工作过程。
当树脂上的大量功能基团与钙镁离子结合后，树脂的软化能力下降，可以用氯化钠溶液流过树脂，此时溶液中的钠离子含量高，功能基团会释放出钙镁离子而与钠离子结合，这样树脂就恢复了交换能力，这个过程叫作“再生”。
海绵铁除氧器说明
海绵铁除氧器性能介绍：一、概述在锅炉和管道等热力设施腐蚀中，氧腐蚀最为严重。
降低和去除水中的溶解氧是防止锅炉和管道等热力设施腐蚀的最为有效手段。
热力除氧、真空除氧、解析除氧和化学药剂除氧等传统的除氧方法均存在投资大、运行成本高、水质不稳定、控制难度大、维修复杂、可靠性差等缺点。
我公司生产的常温海面铁过滤除氧器，是根据国家低压锅炉水质《GB1576-85标准》，蒸发量≤2t/h的蒸汽锅炉和水温＞90℃的热水锅炉必须对水除氧的要求设计开发的新产品。
该设备克服了传统除氧工艺的缺点，是一种投资省、效率高、控制维修方便、运行经济可靠的新型除氧设备。
此外，除氧器内采用特制的海绵铁粉和特殊的填料作除氧滤料，海绵铁粉具有多孔疏松，表面积大，易于与水中的氧发生反应，从而除去氧。
具有反洗频率低、滤料不板结、不粉化，不需更换等优点。
该设备对锅炉给水、工业循环水都具理想除氧效果。
出水完全符合国家低压锅炉水质《GB1576-85标准》出水要求。
可使水中的溶解氧含量降至0.05mg/L以下，适用于供热器的工业锅炉或生活锅炉的给水除氧。
二、工作原理海绵铁除氧器是让含有氧气的水通过特制的海绵铁滤料，该滤料具有巨大的表面积，可使水中氧气与铁发生彻底的氧化反应，其化学反应式为：2Fe2+2H2O+O2→2Fe(OH)22Fe (OH)2+H2O+1/2O2→2Fe (OH)3↓反应生成物Fe (OH)3为松软絮状物，当其累积到一定程度后，即通入反洗水将其冲洗排掉，恢复到初始的除氧能力。
该工作原理与以往的钢屑除氧原理相同，但由于海绵铁是采用先进技术，特殊制成的疏松多孔粒状物，其表面积是普通钢屑的5-10万倍，因而克服了钢屑除氧效果不理想，需要定期酸洗活化等繁杂程序，达到了简单实用，高效稳定的除氧效果。
常温块状海绵铁除氧剂在常温下有效的除氧，该除氧剂装在除氧器中，利用氧化反应原理，通过过滤式除淀方式，使新的除氧设备投入低、易控制、易维修，除氧效果好，运行成本每吨不足0.10元，一般情况下除氧剂消耗量为10g/t，除氧器占地面积小，可低位安装，无论对锅炉给水，还是工业循环水，都具有理想的除氧效果。
除氧器样本2
解吸除氧器安装及运行注意事项
解析除氧器
解吸除氧器组件尺寸及接口规格表
设备型号 名称 参数 筒径（mm） 反应器 高度（mm） 进出口径 DN 筒径（mm） 换热器 高度（mm） 进出口径 DN 筒径（mm） 解吸器 高度（mm） 进出口径 DN 水箱连管 DN 筒径（mm） 喷射器 高度（mm） 进出口径 DN 气水分 离器 筒径（mm） 高度（mm） 进出口径 DN YJX-4 φ350 2300 DN40 φ320 2210 DN40 φ219 4150 DN40 DN65 φ76 730 DN40 φ219 770 DN40 YJX-6 φ350 2300 DN40 φ320 2210 DN40 φ219 4150 DN40 DN65 φ76 730 DN40 φ219 770 DN40 YJX-10 φ420 2300 DN50 φ350 2210 DN50 φ273 4150 DN50 DN80 φ89 730 DN50 φ245 770 DN50 YJX-14 φ450 2500 DN65 φ380 2210 DN65 φ325 4150 DN65 DN100 φ108 930 DN65 φ245 770 DN65 YJX-20 φ470 2600 DN80 φ440 2210 DN80 φ377 4150 DN80 DN125 φ133 930 DN80 φ245 770 DN80 YJX-30 φ530 2600 DN100 φ490 2210 DN100 φ426 4150 DN100 DN150 2×φ108 1130 DN100 φ245 770 DN100 YJX-42 φ580 2600 DN125 φ540 2210 DN125 φ478 4150 DN125 DN200 2×φ133 1130 DN125 φ245 770 DN125 YJX-60 φ580 2600 DN150 φ540 2210 DN150 φ529 4150 DN150 DN250 2×φ133 1130 DN150 φ275 770 DN150

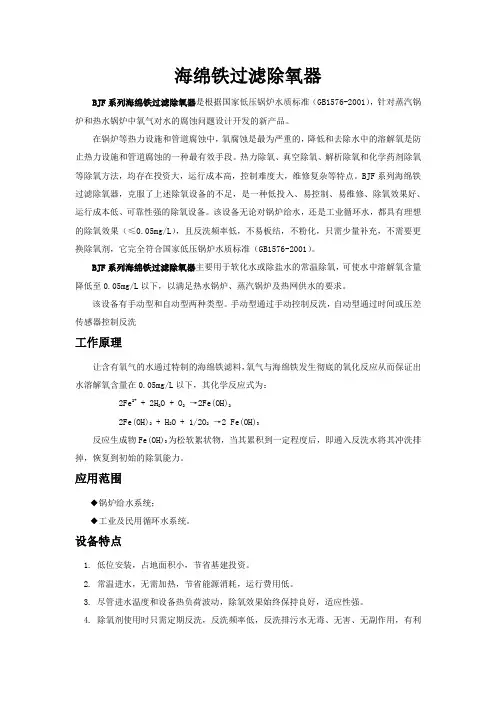

海绵铁过滤除氧器
海绵铁过滤除氧器BJF系列海绵铁过滤除氧器是根据国家低压锅炉水质标准（GB1576-2001），针对蒸汽锅炉和热水锅炉中氧气对水的腐蚀问题设计开发的新产品。
在锅炉等热力设施和管道腐蚀中，氧腐蚀是最为严重的，降低和去除水中的溶解氧是防止热力设施和管道腐蚀的一种最有效手段。
热力除氧、真空除氧、解析除氧和化学药剂除氧等除氧方法，均存在投资大，运行成本高，控制难度大，维修复杂等特点。
BJF系列海绵铁过滤除氧器，克服了上述除氧设备的不足，是一种低投入、易控制、易维修、除氧效果好、运行成本低、可靠性强的除氧设备。
该设备无论对锅炉给水，还是工业循环水，都具有理想的除氧效果（≤0.05mg/L），且反洗频率低，不易板结，不粉化，只需少量补充，不需要更换除氧剂，它完全符合国家低压锅炉水质标准（GB1576-2001）。
BJF系列海绵铁过滤除氧器主要用于软化水或除盐水的常温除氧，可使水中溶解氧含量降低至0.05mg/L以下，以满足热水锅炉、蒸汽锅炉及热网供水的要求。
该设备有手动型和自动型两种类型。
手动型通过手动控制反洗，自动型通过时间或压差传感器控制反洗工作原理让含有氧气的水通过特制的海绵铁滤料，氧气与海绵铁发生彻底的氧化反应从而保证出水溶解氧含量在0.05mg/L以下，其化学反应式为：2Fe2+ + 2H2O + O2→2Fe(OH)22Fe(OH)2 + H2O + 1/2O2→2 Fe(OH)3反应生成物Fe(OH)3为松软絮状物，当其累积到一定程度后，即通入反洗水将其冲洗排掉，恢复到初始的除氧能力。
应用范围◆锅炉给水系统；◆工业及民用循环水系统。
设备特点1. 低位安装，占地面积小，节省基建投资。
2. 常温进水，无需加热，节省能源消耗，运行费用低。
3. 尽管进水温度和设备热负荷波动，除氧效果始终保持良好，适应性强。
4. 除氧剂使用时只需定期反洗，反洗频率低，反洗排污水无毒、无害、无副作用，有利于环境保护。
5. 除氧剂不板结，不粉化，耗量低，损失小，除氧效果好。
树脂膜分离除氧器替代传统除氧器的节能经济效益(下)解读
树脂膜分离除氧器替代传统除氧器的节能经济效益（下）_hasgo122(四)、替代海绵铁粒除氧器海绵铁粒除氧原理：水中溶解氧与海绵铁粒反应，生成氢氧化亚铁和氢氧化铁而被除去。
为了加快反应速度，把废钢铁融化加入少量钴通入氮气,制成多孔粒状海绵体。
化学反应方程式如下：(1) O2 + 2Fe + 2H2O → 2Fe(OH)2O2 + 4Fe(OH)2+ 2H2O → 4Fe(OH)3(2)由化学反应方程式可知，除氧反应生成铁的氢氧化物胶体，阻碍了溶解氧与铁反应，因此，要定期用高压软化水反冲洗，配置一台IS100-80-160高压泵，功率15kw，反洗强度为27L/m2.s，反洗30分钟（或用真空泵吸进空气，反洗强度可降低到15L/ m2.s），每天反洗一次，洗去海绵铁粒表面的铁胶体，由化学反应方程式(1)还可知，除去8mg O2生成Fe2+28mg。
软化水中含铁离子，软化水经除氧后带黄色，进入锅炉铁离子会在锅炉管内壁生成铁垢，铁垢导热系数比钢铁小8倍，不但造成锅炉热效率降低，而且给锅炉安全运行造成隐患（尤其是燃气锅炉），因此，为了锅炉安全运行GB1576-2001标准中规定锅炉给水中铁含量≤0.3mg/L，海绵铁除氧必须再加软化器除铁，组成海绵铁除氧除铁装置，水温保持在8℃以上，残余氧含量才能≤100ppb，对于我国东北、西北地区冬季水温接近0℃，不适合使用。
以武汉水电力大学河南安阳长城水处理设备厂生产的ZGY-1200-1型组合式除氧除铁器为例，该除氧器出力17t/h，分上下两室，下室内装填海绵铁粒层高900mm，海绵铁粒重6.5t，上室装填001×7阳离子交换树脂层高900mm，体积为707L，重350kg，采用低速逆流再生（2m/h），盐耗量为80g/L，再生盐中加1.5%Na2SO3，把Fe3+还原成Fe2+，防止Fe3+对001×7阳离子交换树脂的污染。
树脂对Fe2+工作交换容量400moL/m3。
海绵铁除氧器在蒸汽锅炉上使用的不利影响
除氧过程 中，ｅ Ｏ Ｆ 与 反应降低 了水 中氧的含 量 ， 看
似提高 了给水质 量 ， 其实 脉 石也 溶解 析 出了很 多杂 质 ， Ａ 、ａ Ｍ 有 ｌＣ 、 ｇ等 离子 ， 中 Ａ 离子 不 能 与 Ｏ 其 ｌ Ｈ一 离子 共存 ， 生成 Ａ （ Ｈ） 淀 ， ａ Ｍｇ离 子进 入 会 ｌ Ｏ 沉 Ｃ、 锅炉后 ， 在水 的蒸发 浓缩过程 中， 和某 些 阴离 子结 会
总重量 的百分比。转股指 数越大 ， 绵铁 的机 械强度越 海 高。该指标属冶金技术指标与除氧关联度不高。
使悬 浮物和含 盐量 增 加 ， 水含 盐 量影 响 水 的表 面 锅 张力 和粘 度 ， 因而 也影 响蒸 汽 的带 水量 。锅水 含盐
量特别是 含碱性 物质 ， 随着量 的增加 ， 使水膜强度 会
困难 。
２ ３ 锅水 可溶性 杂质增 多 ． 由于海绵 铁 中脉 石 的析 出物 和 Ｆ ｅ离 子及 未反
应彻 底 的 Ｆ （ Ｈ） 物质或 多或少进 入锅炉 ， ｅ Ｏ 等 使锅
水杂 质增加 ， 在锅水不 断蒸发 浓缩过程 中， 水质 恶化
变坏 。锅水 中 Ｆ 离子 及 Ｖ （ Ｈ） 在锅炉 内形 成 ｅ ｅ Ｏ 会
作 用反 而减 弱 。不 同成 分 的悬浮 物对 泡沫 的稳定 性
３ 海 绵 铁 除 氧器 的应 用
根据 Ｇ ５ ６ ｏ １ 工业 锅炉水 质》 准 的规 Ｂ ｌ７ —２ ０ 《 标 定， 热水 锅炉 相对 蒸汽锅 炉各 项指标 要求 都低 ， 运行 中锅炉排 污量 相对 也少许 多 ， 因此 ， 用在热水 锅 炉上 比较合适 ， 没有 蒸 汽来 源 以及场 地 空 间 受 限 的热 对 力设 备也 比较适 合 。对蒸 汽 品质 没有 特殊要 求 的低 参数 小 型蒸汽 锅炉 也可 以考虑 。海绵 铁 除氧器 的除
海绵铁除氧剂原理
海绵铁具有较好的还原活性和高比表面积特点，作为水除氧剂的海绵粒度为2-5mm，孔隙率极高，比表面积大，活性高，极易与水中的氧发生反应生成Fe3O3,从而达到除氧目的，反应产物为不易溶于水的絮状沉淀，被拦截下来，用一定强度的反洗水可以冲洗干净硬度5--7 不均匀系数k80≤1.8 空隙率30-50% 含灰量<0.51、工作原理常温过滤式除氧属化学除氧，它采用专门生产的活性海绵铁(直接还原铁)来去除水中溶解氧，海绵铁主要成分是铁，其疏松多孔的内部结构，提供的比表面积是普通铁屑的5-10万倍，可使水中的氧与铁发生迅速彻底的氧化反应，使溶解氧稳定在0.05mg/L以下，其反应式为：2Fe2+ + 2H2O + O2→2Fe(OH)2 4Fe(OH)2+ 2H2O +O2→4Fe(OH)3 反应产物Fe(OH)2、Fe(OH)3为不易溶于水的絮状沉淀，当随着水流经其余的海绵铁颗粒时被拦截下来，只要用一定强度的反洗水流就可以冲洗干净(大约5分钟)。
海绵铁的消耗量很低，根据处理水量与水质的不同，一般3 - 6个月补充一次即可。
(经过除氧后的中增加了少量的铁离子,一般为0.2 - 0.5mg/L，对于热水锅炉来说仍符合国家规定的水质标准，但对于蒸汽锅炉或对给水Fe2+有严格要求的给水除氧来说，可以加装除铁装置，去除水中的Fe2+，本公司备有各种规格的离子交换除铁装置供用户选用。
)作为水除氧剂的海绵铁是利用粒度在-200目以下的Fe3O4 粉末粘结在一起，粒度为2-5mm 左右。
因其还原过程发生置换反应，水处理设备形成一定数量的空隙，还有粉末微粒粘结时的空隙，使得除氧剂孔隙极高，比表面积大，又因其为原生矿直接还原所得，相对纯净，所以活性极高，极与水中的氧发生反应生成Fe3O4，从而达到除氧目的。
同时利用率也得到提高到90%以上。
而且由于含有一定量的杂质，使其在除氧过程中颗粒之间只能是弱键连接，基本不锈死成团。
常温过滤式除氧器技术说明
二、常温过滤式除氧器技术说明1、项目内容工程内容：蒸汽锅炉补给水水量要求： 15T/H供水压力：≥0.25MPa出水含氧量：≤0.05mg/l2、技术说明根据用户提供的用水量及用水水质，本设计方案选用美国进口的多阀系统控制器、以色列进口液动隔膜阀、国产的碳钢防腐罐体及UPVC管件配套组成的全自动常温过滤式除氧器。
其工作原理为，利用液压信号控制7个液动隔膜阀，自动完成设备反洗、正洗、工作各个过程的转换。
3、技术参数（1）设备型号： JMY-15（2）处理水量： 15T/H（3）除氧器海绵铁装填量： 950公斤（4）运行方式：全自动运行，定时反洗，无人为操作。
（5）占地面积：长×宽×高=2200×1200×3200（单位：mm）（7）设备荷重： 1800公斤（8）进出水管： DN50（9）反洗水管： DN65（10）工作压力： 0.15-0.60MPa（11）工作温度： 8-95℃（12）出水水质：含氧量≤0.05mg/l（13）反洗时间：左右室各5分钟（14）正洗时间：约10分钟（15）运行终点：进出水压差0.05 MPa（16）海绵铁损耗： 15-20克/吨水4、技术特点（1）除氧原理：利用海绵铁内部结构疏松多孔的结构特点，可使水中的氧与铁迅速发生彻底的氧化反应，使水中溶解氧稳定在0.05mg/l 以下。
反应产物只要用一定强度的反洗水流即可冲洗干净。
（2）设备实现在常温下除氧，进水无需加热。
（3）除氧效果稳定可靠，出水中溶解氧含量稳定在≤0.05mg/l。
（4）设备安装无特殊要求，只需现场具有平整地面和排水即可，承重达到设备整体重量要求。
（5）设备底位布置，高度仅3.0米，占地面积小，工艺简单。
（6）无须设置反洗水泵，系统简单，减少基建投资。
5、供货范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海绵铁除氧器性能介绍：
一、概述
在锅炉和管道等热力设施腐蚀中，氧腐蚀最为严重。
降低和去除水中的溶解氧是防止锅炉和管道等热力设施腐蚀的最为有效手段。
热力除氧、真空除氧、解析除氧和化学药剂除氧等传统的除氧方法均存在投资大、运行成本高、水质不稳定、控制难度大、维修复杂、可靠性差等缺点。
我公司生产的常温海面铁过滤除氧器，是根据国家低压锅炉水质《GB1576-85标准》，蒸发量≤2t/h的蒸汽锅炉和水温＞90℃的热水锅炉必须对水除氧的要求设计开发的新产品。
该设备克服了传统除氧工艺的缺点，是一种投资省、效率高、控制维修方便、运行经济可靠的新型除氧设备。
此外，除氧器内采用特制的海绵铁粉和特殊的填料作除氧滤料，海绵铁粉具有多孔疏松，表面积大，易于与水中的氧发生反应，从而除去氧。
具有反洗频率低、滤料不板结、不粉化，不需更换等优点。
该设备对锅炉给水、工业循环水都具理想除氧效果。
出水完全符合国家低压锅炉水质《GB1576-85标准》出水要求。
可使水中的溶解氧含量降至0.05mg/L以下，适用于供热器的工业锅炉或生活锅炉的给水除氧。
二、工作原理
海绵铁除氧器是让含有氧气的水通过特制的海绵铁滤料，该滤料具有巨大的表面积，可使水中氧气与铁发生彻底的氧化反应，其化学反应式为：
2Fe2+2H2O+O2→2Fe(OH)2
2Fe (OH)2+H2O+1/2O2→2Fe (OH)3↓
反应生成物Fe (OH)3为松软絮状物，当其累积到一定程度后，即通入反洗水将其冲洗排掉，恢复到初始的除氧能力。
该工作原理与以往的钢屑除氧原理相同，但由于海绵铁是采用先进技术，特殊制成的疏松多孔粒状物，其表面积是普通钢屑的5-10万倍，因而克服了钢屑除氧效果不理想，需要定期酸洗活化等繁杂程序，达到了简单实用，高效稳定的除氧效果。
常温块状海绵铁除氧剂在常温下有效的除氧，该除氧剂装在除氧器中，利用氧化反应原理，通过过滤式除淀方式，使新的除氧设备投入低、易控制、易维修，除氧效果好，运行成本每吨不足0.10元，一般情况下除氧剂消耗量为10g/t，除氧器占地面积小，可低位安装，无论对锅炉给水，还是工业循环水，都具有理想的除氧效果。
海绵铁是精铁矿粉在炉内经低温还原形成的低碳多孔状铁素体，其化学成分稳定，硫、磷等杂质元素含量低，钢铁工业上用它来代替废钢作为冶炼特种钢、优等钢的高级炉料。
经二次还原可用于粉沫冶金。
除氧器进水温度超过40℃的用户，必须在定货时注明水温，供制
造时选用耐温材料的参考。
除氧器自动控制时间一般设置为：反洗：15分钟左右正洗：5分钟运行周期：一般控制在6小时左右。
当填料层低于0.8米时，就应补充海绵铁至层高1.2米，连续运行的情况下，一般1个季度左右需补充一次。
系统设备启动时，应先排尽空气后再投入使用，新设备或新装填海绵铁后初次使用前，要先彻底反洗后再投入使用。
除氧器暂停使用时，应冲洗干净后充满水，确保内部密封隔氧的状态下保存，切不可进入空气。
三、控制系统的优点
1）该系统完全采用液动控制，避免了电动系统的故障率高的缺点；
2）分配器采用自润滑材料制作，具有很高的耐磨损性能；
3）隔膜阀采用液动驱动，可频繁开启达3万次；
4）可根据现场实际情况设定一周内的反洗次数；
5）具有很高的灵活性能，可根据不同的水质情况做不同的设计。
四、技术参数
4.1 2t/h海绵铁除氧器
设备型号：Fe CY-2
工作流量：2m3/h
工作温度：5～50℃
罐体直径：400mm
罐体高度：2200 mm
罐体数量：1个
罐体材质：碳钢
进出水尺寸：DN32
阀门材质：UPVC
填料层高：1200mm
海绵铁装填量: 280kg
运行流速：15.9m/h
反洗流速：18m/h
反洗时间：15～25分钟
来水水质：软化水
来水压力：0.2～0.6Mpa
出水水质：≤0.03mmol/l
控制方式：自动型为时间或压差控制，自
动反洗
4.2 4t/h海绵铁除氧器
设备型号：Fe CY-4
工作流量：4m3/h
工作温度：5～50℃
罐体直径：500mm
罐体高度：2500 mm
罐体数量：1个
罐体材质：碳钢
进出水尺寸：DN40
阀门材质：UPVC
填料层高：1200mm
海绵铁装填量: 450kg
运行流速：20.38m/h
反洗流速：18m/h
反洗时间：15～25分钟
来水水质：软化水
来水压力：0.2～0.6Mpa
出水水质：≤0.03mmol/l
控制方式：自动型为时间或压差控制，自
动反洗
4.3 6t/h海绵铁除氧器
设备型号：Fe CY-6
工作流量：6m3/h
工作温度：5～50℃
罐体直径：600mm
罐体高度：2500 mm
罐体数量：1个
罐体材质：碳钢
进出水尺寸：DN50
阀门材质：UPVC
填料层高：1200mm
海绵铁装填量: 600kg
运行流速：21.23m/h
反洗流速：18m/h
反洗时间：15～25分钟
来水水质：软化水
来水压力：0.2～0.6Mpa
出水水质：≤0.03mmol/l
控制方式：自动型为时间或压差控制，自
动反洗
五、清单。
