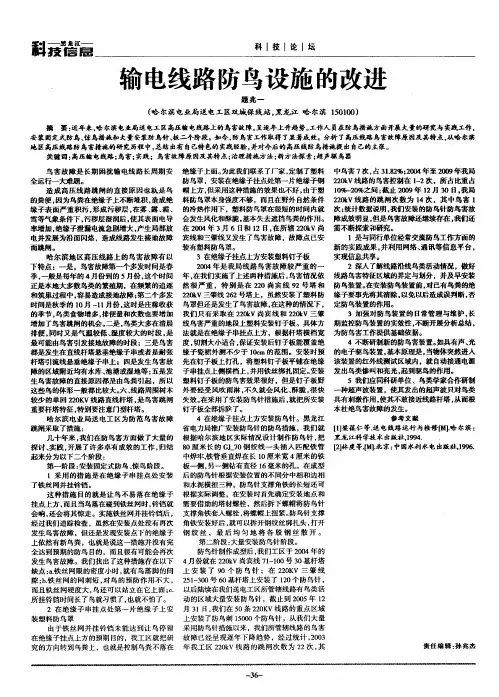

探讨输电线路防鸟设施的改进

探讨输电线路防鸟设施的改进
作者：王涛
来源：《城市建设理论研究》2013年第18期
摘要：鸟害故障是引起线路接地故障、跳闸的主要原因之我局在多年防鸟害故障实践中，全面分析鸟害故障特点，根据本地实际，采用铁丝网、塑料防鸟罩、塑料钉子板、防鸟针、光、声防鸟装置、超声波驱鸟器等多种驱鸟装置，有效预防了鸟害故障，维护了电力线路安全。

本文结合本地域鸟类故障特点，从输电线路防鸟设施运用方面，提出一些控制鸟害故障的有效措施。

关键词：输电线路；鸟害故障；防鸟设施
中图分类号：TM621.5 文献标识码：A 文章编号：
随着社会经济快速发展与社会电力需求量的增加，人们对输电线路的可靠性要求越来越高，但是，近年来多发的线路故障问题，直接影响了人们正常的生产、生活。

引起输电线路故障的因素较多，鸟害故障就是其一，且近年来，因鸟害故障造成高压线路跳闸的发生率越来越高，因此要保证输电线路安全，必须做好高压输电线路的鸟害故障预防工作。

鸟害故障的危害及特点
鸟的粪便是造成高压线路跳闸的直接原因，因鸟粪长期在绝缘子上堆积，增加了绝缘子表面的沉积物，形成污秽层，加之外界环境的影响，如雨雪、霜降、雾气，在污秽湿润的情况下，高压线路表面的导电率逐渐增加，使得绝缘子漏电电流量增加，进而产生局部放电，甚至是沿面闪络，引起线路接地故障而跳闸。

而输电线路直接关系到电力运送的安全性、持续性，若发生跳闸，线路中断，则使得社会生产、生活受到严重影响，带来严重的经济损失，甚至是安全问题。

鸟害故障长期困扰着输电线路的安全运行。

就本地区高压线路上的鸟类故障特点来看，受季节、地域的影响较大，其主要表现在：其一，清晨、鸟类繁殖期、收获季节鸟害故障明显。

清晨温度较低，湿度较高，且鸟类正清醒过来，排便量增加，因此，在外界湿润环境的影响下，使得接地故障的发生可能增加。

在每年四五月份，鸟类正处于繁殖期，做窝、追逐频繁，接地故障的发生率增加。

在9秋季收获季节，鸟类食物增加，粪便量增加，进而引发跳闸。

其二，水库、湿地等地域发生鸟害故障的频率较高。

线路周围树木较少的但会220KV线路直线杆塔是跳闸多发区。

鸟害故障均发生在直线杆塔悬垂绝缘子串上。

其三，因鸟粪是鸟害故障的直接原因，可推断鸟类的体形较大。

控制鸟害故障的有效措施
根据本地区鸟害故障的发生特点、原因、分布特点，我局在在探索实践中，采用多种防鸟设施，并进行逐渐改进，起到了一定的防鸟效果，维护了输电线路安全。

其主要方法有：
设置铁丝网并挂铃铛
在绝缘子挂点上设置铁丝网并挂铃铛，是有效防止鸟类停落在电线上的有效方式，可减少鸟粪的产生，进而维护线路安全。

在运用此方式后，当鸟类停落在绝缘子上碰到铁丝网时，铃铛就会响，鸟类受响声惊吓而飞走。

但是，后期观察发现，这种方式在使用之初确实起到了减少鸟类停落的作用，但是，随着时间的推移，这种方式运用效果并没有达到预期要求。

其原因在于：其一，铁丝网眼密度较小时，鸟类可以停落在铁丝网上；铁丝网硬度较大，鸟类可站立在上面；铁丝网的网刺较短，不能够起到良好的预防作用。

其二，长期使用次方式，鸟类习惯于铃铛的响声，害怕程度降低，甚至消失。

设置塑料防鸟罩
为防止鸟粪落到绝缘子上，我们以在绝缘子串挂点处得第一个绝缘子上设置塑料防鸟罩的方式来控制鸟粪，在设置初期可将一些鸟粪遮挡，但是由于塑料防鸟罩本身强度不够，且塑料受外界冷热环境影响的反应较大，所以，在较短时间内，塑料防鸟罩就发生风化、裂开、酥脆等现象，造成鸟粪预防效果降低，而若需要继续使用，则要进行再投入，因此增加了设施购置成本。

设置塑料钉子板
在运用以上两种防鸟、防鸟粪方式后，虽起到了短期效益，但是，从长期使用效果来看，并不理想，且需要多次投资、多次建设，因此，我局在鸟害较为严重的地区安装塑料钉子板。

具体安装步骤为，首先，在绝缘子挂串点的上方，依照杆塔横档宽度，切割大小合适的塑料钉子板，要求安装后的塑料钉子板能够将绝缘子瓷群全面覆盖，一般要求在绝缘子瓷群外侧
10cm外。

其次，安装时，先在钉子板上打孔，在绝缘子挂串点上侧的横当上铺上绝缘钉子板，再用铁丝绑扎牢稳。

最后，检查安装，保证塑料钉子板被固定，覆盖范围符合要求。

使用塑料钉子板后，有效预防了鸟害，减少了鸟粪，但是，由于受外界环境影响，塑料钉子板同塑料防护罩一样，会发生酥脆、开裂、风化等，因此其长期防鸟效果也不是很理想。

设置防鸟针
在使用多种防鸟措施后，我局结合当地实际情况，设计制作防鸟针，将70cm的CJ_70钢绞线的一头插入铁板一侧，另一端钻孔约15mm，在成型后根据安装位置，分为中相、边相与水泥横担三种。

在确定安装地点、需用的塔材螺栓后进行安装，安装时先拆下螺栓帽，再将防鸟针支撑角铁套入螺栓，最后牛津螺栓帽。

在安装完防鸟针支撑角铁后，将钢绞丝绑扎头拆开，打开钢绞丝，均匀散开各股钢丝，安装完成，投入使用。

我局先是在鸟类较为密集的水库、湿地等地区使用，观察其使用效果，发现鸟类故障发生率明显降低，因此，推广应用。

当
然，此装置并没有实现完全防鸟害，如在2011年我局220V线路跳闸共12次，其中有一次是因鸟害故障，因此，我局继续研究防鸟害的措施。

运用电子驱鸟装置
随着信息技术的发展，一些防鸟新设备、新措施出现，我局积极采用具有光、声的电子驱鸟装置。

当鸟类进入装置红外线区域外，电子设备就会发出鸟类惨叫声，并发出光，起到惊吓鸟类的作用，进而驱走鸟类，起到保护线路的作用。

运用超声波
电力驱鸟设备不同于平常的驱鸟器，因电力铁塔处于高磁、高压及无供电的环境下，所以驱鸟设备既要能够起到减少鸟类停留的作用，又能应对外界的恶劣环境。

在采用铁丝网、塑料防鸟罩、塑料钉子板、防鸟针等后，我局大力研究现代新方式，并引进先进设备，将架空输电电路防鸟设备运用到防鸟中。

且在采用该设备时既考虑到鸟类的分布、供电站情况，又结合地区经济实力，量力而行。

架空输电电路防鸟设备主要特点有：其一，安装后，通电后，指示灯亮，并发出6KHz的低频超声，大约10秒，一分钟后进入工作状态。

其二，具有不同的工作机制，即为在白天时，该驱鸟设备工作2分钟，停止15分钟，在傍晚鸟类栖息时，则工作2分钟，停止10分钟，增加了工作频率，可有效驱鸟。

其三，超声波的驱鸟频率是12 KHz～25 KHz，并在工作中不断转变工作频点，发出的超声波刺激鸟类神经系统，使得鸟类无法适应。

其三，此驱鸟设备安装简便，且在下面凹部设有船型开关与发光管，因此在运输或是安装时可有效避免误动作，发光管为巡查人员检查去鸟设备的工作状态提供了有效支持。

其四，改驱鸟设备可利用太阳能供电，且使用寿命长，维修量较小，因此特别适应野外杆塔、供电不方便的变电站使用。

其五，对鸟类的危害小，不伤害鸟类，可起到持久驱鸟的作用。

结语：
我局在多年防鸟害实践中，并与同行交流驱鸟方法、经验等，运用网络、信息平台获得多种资源，深入了解沿线的鸟类活动情况，做好防鸟装置安装、日常护理与维护等工作，不断总结防鸟害经验，并采用多种防鸟害措施，有效实现了对鸟害故障的预防与处理，维护了电力线路的安全。

当然，鸟害故障预防与处理工作使长远而艰巨的工作，仍需长期、持续探索与研究，因此，必须在后期实践中，付出更大努力，以维护输电线路安全，保证电力安全供应。

参考文献：
[1]曾飞.对输电线路运行维护管理的分析[J].科技风,2011(16)
[2]杨炜斌.论输电线路的设计[J].企业技术开发,2011(05)
[3]刘海章.高山发射台防雷技术探讨[J].广播电视信息(下半月刊),2012(04)
[4]顾翀,姚楠,孙卫红.输电线路勘测设计与三维地理信息系统的结合[J].电力勘测设计,2010(02)
[5]王守礼.高压输电线路的环境保护[J].云南电力技术,2010(07)。
