6kV高压配电装置安装施工技术报告1解析
6KV高压开关柜安装作业指导书
6KV高压开关柜安装作业指导书2使用范围3编制依据4工程概况5作业准备6开工条件7施工方法与工艺要求8文明施工9参考文件根据华能曲阜电厂企业标准《业主管理细则》确保工程靓点，实现精品工程为了保证龙净环保有限公司山东曲阜烟气脱硫技改项目6kv高压开关柜安装施工作业现场的安全，杜绝各类事故（事件）的发生，避免人员的伤害和财产损失。
2、适用范围本作业指导书适用于龙净环保有限公司山东曲阜烟气脱硫技改项目电气6kv高压开关盘柜安装3编制依据《火电施工质量检验及评定标准》（火电篇）《电气装置安装工程高压电气施工及验收规范》（GBJ147-90）《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-2009《电力建设安全工作规程》（火力发电厂部分）电气施工图WTL-096S-01034工程概况脱硫6kV共设I、II两段母线，每段双电源供电，电源分别取自相应机组6kV A、B段母线，主厂房#1、#2机组6kV A、B母线每段增加一面备用柜。
安装量：脱硫6kV共设I、II两段21块，主厂房#1、#2机组8块5作业准备5.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行安全技术交底，交底要有针对性。
5.2施工材料准备：焊条、螺栓、油漆等。
5.3 施工工、机具准备：吊车（25吨）1台大力士（3吨）1台钢丝绳（3米）4根撬棍4根力矩扳手（20-200Nm）2把力矩扳手（5-50 Nm）1把梅花扳手2套双呆头扳手2套个人常用工具2套线锤1只焊机及附件1套水平尺1把角尺2把榔头（2.5磅）2把套筒扳手（配合力矩）1套内六角扳手1套5.4劳动力配备：施工负责人1人技术员1人安全员1人质检员1人安装工6人起重工2人6开工条件：6.1所有参与施工人员资质证书齐全、有效。
6.2工机具、材料准备充足并经检验合格。
6.3设备包装运输到现场，经开箱检查设备无损坏，并与运输清单相符。
6.4运输道路通畅。
6.5确认吊装平台与通道进盘无阻碍。
某6.3kv配电所施工方案
本工程安装包括高低压配电系统、照明配电系统、接地及防雷系统、电话配置系统。
本工程采用双路6.3KV高压供电，电缆过道路、进建筑物时穿钢管保护。
高低压线路敷设采用VV型铜芯电缆穿钢管明敷，电缆沟内每隔一米一套电缆支架。
本工程弱电系统电话线采用沿墙明敷方式，电话线距地面0.3米。
建筑防雷系统利用建筑物基础钢筋网与主筋焊接作防雷接地，接地电阻小于30欧，否则，增接接地极。
二．施工内容本工程的主要工程量见下表根据本次工程施工范围以及本工程的施工特点，按以下工序组织施工：预留、预埋期→安装施工期→调整试验期施工工艺流程为：1．电力变压器安装：变压器安装前，按照图纸确认预埋件位置、数量，对设备安装基准放线，并对基础表面进行必要的处理；检查变压器外形尺寸是否与图纸相符，确认变压器净重，实测吊装位置尺寸，制作吊装索具，对设备和吊机的运行线路进行压实处理；敷设变压器拖运的行走轨道等。
变压器吊装时要特别注意保护好变压器的搭接桩头及瓷瓶，千斤与设备接触的地方要进行必要的包扎保护，防止设备损坏。
千斤受力后检查吊钩与设备的重心是否一致，并进行调整。
设备拖运时，将设置在变压器室内的手拉葫芦挂在变压器底部的拖拉千斤绳上，利用手拉葫芦将变压器沿轨道缓缓拉进变压器室，吊机在拖拉过程中进行必要的配合送放。
等吊机松钩后，再将变压器在轨道上缓慢地拖至基础上进行就位。
变压器安装时，要特别注意检查高压线包有否损坏和移位现象，高压绝缘子有无碰擦和损伤，湿控装置包括湿度显示仪表是否齐全。
施工过程严禁任何杂物落入变压器筒体内，本体铁芯及箱体接地可靠，工作接地截面应符合规范要求，至少不小于变电所内接地干线截面。
变压器就位应认准高、低压侧的方向，决不能搞错。
变压器本体应水平放置，其安装水平度允许误差2‰，垂直度允许误差为1.5‰。
根据变压器出厂要求，就位后加装变压器隔振器，然后对有载调压器、测温装置、控制箱等附件进行安装。
变压器安装完成后，在运行前应检查所有紧固件、连接件安装是否牢固。
6kV高压配电装置安装作业指导书
·目录1.工程概述 (2)2.编制依据 (2)3.施工内容 (2)4.施工条件 (2)5.施工程序和方法 (2)6.工艺和质量要求 (5)7.安全及文明施工 (7)8.主要机械和工器具 (8)9.人员资质的要求 (8)10.质量通病及预防措施 (8)11.危险点辨识 (9)12.环境辨识 (9)1 概述新疆天业（集团）自备热电厂2×300MW机组,#11机组6kV配电室布置在主厂房#7柱与#8柱之间8.9米层,6kV配电室内厂用6kV高压配电装置分为6kV厂用11A段、6kV厂用11B段，共46面配电盘柜。
盘柜为ZSG-12金属铠装中置式开关设备，由上海广电电气（集团）股份有限公司制造。
6kV厂用11A段、11B段进线柜均为共箱母线下进线，真空断路器柜和馈线柜均为电缆下出线。
2 编制依据2.1 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171－92；2.2 《电气装置安装工程母线装置施工及验收规范》GBJ 149－90；2.3 《电气装置安装工程接地装置施工及验收规范》GB 50169－2006；2.4 《电气装置安装工程质量检验及评定规程》DL/T5161.3-表4.0.9；2.5 江苏省电力设计院F2462S-D0501《6kV厂用电接线及布置》2.5 厂家安装使用说明书；2.6 《电力建设安全工作规程》火力发电厂部分DL5009.1-2002。
3 施工内容3.1 高压开关柜槽钢基础制作及安装。
3.2 46面高压开关柜运输、就位，主母线及接地母线安装。
3.3 开关柜及小车开关检查、调整、试验。
4施工条件4.1 配电间内土建主要工作应基本结束，室内门窗应安装完毕。
4.2 室内地面工作结束，室内沟道无积水、杂物。
4.3 按照设计图纸检查各种预留电缆孔洞，预埋件等应符合设计要求。
4.4 配电间内屋顶、楼板施工完毕，无渗漏现象。
4.5 设备到货齐全，技术资料齐备，施工前作好安全及技术交底工作。
高压设备安装报告
高压设备安装报告1. 引言本报告旨在描述高压设备的安装过程，包括步骤、注意事项和安全措施。
高压设备的安装过程需要经验丰富的工程师进行操作，确保设备的可靠性和安全性。
本报告将详细介绍安装过程的步骤和相关要点。
2. 安装步骤以下是高压设备的安装步骤：2.1 设备位置选择首先，确定高压设备的安装位置。
根据设备的尺寸和要求，选择一个稳固平整的区域进行安装。
确保设备周围有足够的空间进行维修和保养。
2.2 基础施工在设备位置上进行基础施工。
根据设备的重量和尺寸，设计并建造适当的基础结构。
确保基础结构强度和稳定性，以承受设备的重量和振动。
2.3 设备运输与搬运将高压设备运输到安装位置。
确保运输过程中设备不受损坏，并在搬运过程中使用适当的起重设备和保护措施。
2.4 设备安装将设备安装在基础结构上。
根据设备的安装要求，使用正确的工具和技术进行设备的安装。
确保设备与基础结构紧密连接，防止设备在运行过程中产生振动和松动。
2.5 接线和调试根据设备的接线图和相关标准，进行设备的接线工作。
在接线过程中，确保所有电缆和连接器的正确连接，并进行必要的绝缘和接地操作。
完成接线后，进行设备的调试工作，确保设备正常运行。
2.6 安全检查在完成设备安装和调试后，进行安全检查。
检查设备周围的安全设施和标志是否完善，确保设备正常运行过程中的安全性。
3. 注意事项和安全措施在高压设备的安装过程中，需要特别注意以下事项和采取相应的安全措施：3.1 周围环境在设备安装位置周围，确保没有易燃、易爆和腐蚀性物质存在。
设备周围的区域应保持清洁、干燥和通风良好。
3.2 安全防护在进行设备安装过程中，工程师应戴上适当的安全帽、手套、护目镜和耳塞等个人防护装备，以保护自身安全。
3.3 电气安全在进行设备接线和调试过程中，务必遵守相关电气安全标准。
确保设备接线正确、绝缘良好，并进行必要的接地操作，以防止电击和火灾等意外情况发生。
3.4 设备保养安装完成后，定期进行设备的保养和维修工作。
6kV环网配电箱站技术规范书(201403编制)
6kV环网配电箱站技术规范书编制：审核：批准：大屯发电厂二〇一四年三月1 总则1.1 本技术规范提出了对6kV环网配电箱站的技术参数、性能、结构、试验等方面的技术要求。
1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术规范引用标准的最新版本标准和本规范技术要求的全新产品。
1.3 本技术规范将作为订货合同的附件，与合同具有同等的法律效力。
2 标准和规范2.1 所有设备、备品备件，包括卖方从第三方获得的所有附件和设备，除本规范中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC 标准及国际单位制（SI），这是对设备的最低要求。
2.2 执行的标准DL/T 402 高压交流断路器订货技术条件DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备DL/T 486 高压交流隔离开关和接地开关DL/T 593 高压开关设备的共用订货技术导则DL/T 728 气体绝缘金属封闭开关设备订货技术导则GB 1207 电压互感器GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 3804 3.6kV～40.5kV高压交流负荷开关GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB 4208 外壳防护等级（IP代码）GB 16926 高压交流负荷开关熔断器组合电器GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB 11032 交流无间隙金属氧化物避雷器GB 15166.2 交流高压熔断器：限流式熔断器GB 50150 电气装置安装工程电气设备交接试验标准SD 318 高压开关柜闭锁装置技术条件IEC 420 高压交流负荷开关—熔断器的组合电器IEC 298 1kV以上52kV及以下交流金属封闭开关设备和控制设备2.3 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
6KV高压开关柜安装技术措施要点

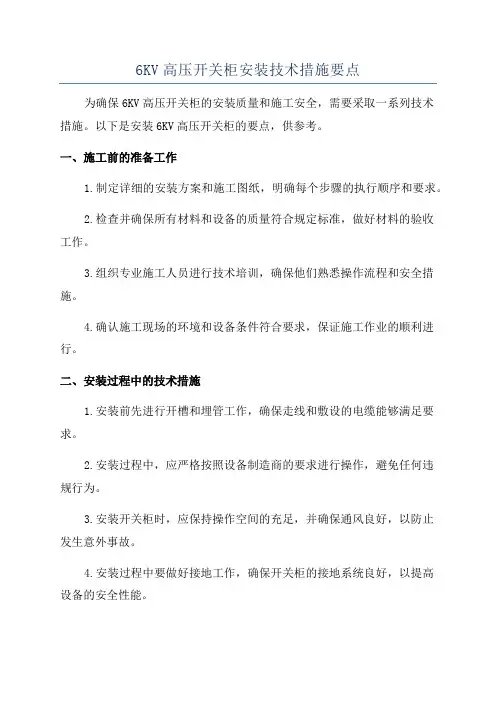

6KV高压开关柜安装技术措施要点为确保6KV高压开关柜的安装质量和施工安全，需要采取一系列技术措施。
以下是安装6KV高压开关柜的要点，供参考。
一、施工前的准备工作1.制定详细的安装方案和施工图纸，明确每个步骤的执行顺序和要求。
2.检查并确保所有材料和设备的质量符合规定标准，做好材料的验收工作。
3.组织专业施工人员进行技术培训，确保他们熟悉操作流程和安全措施。
4.确认施工现场的环境和设备条件符合要求，保证施工作业的顺利进行。
二、安装过程中的技术措施1.安装前先进行开槽和埋管工作，确保走线和敷设的电缆能够满足要求。
2.安装过程中，应严格按照设备制造商的要求进行操作，避免任何违规行为。
3.安装开关柜时，应保持操作空间的充足，并确保通风良好，以防止发生意外事故。
4.安装过程中要做好接地工作，确保开关柜的接地系统良好，以提高设备的安全性能。
5.安装过程中严格按照电气图纸进行接线，确保连接正确可靠，避免因接错线而造成设备异常运行。
6.安装间隔板和绝缘底座时，要确保板与板之间、板与设备之间的间隙符合要求，不得出现漏气现象。
7.在安装过程中，要注意对设备表面的清洁和防护，避免污物、水等进入设备内部。
8.安装结束后，要进行设备的验收，确保安装质量和性能达到规定标准。
三、安装后的调试和运行1.安装结束后应进行设备的调试工作，包括电气和机械部分的调试，确保设备的各项功能正常。
2.在调试过程中，要进行全面的检查和测试，确保设备的各项指标符合要求。
3.调试结束后，要向用户提供完善的操作说明书和维护手册，指导用户正确地操作和维护设备。
4.设备正常运行后，要进行定期的检查和维护工作，及时发现并处理设备的故障和问题。
5.对于设备的故障和问题，要及时记录并分析原因，找出解决办法，并及时改进施工和维护流程。
以上是安装6KV高压开关柜所需的一些技术措施要点。
在实际工作中，还需要根据具体情况进行细化和落实，确保施工质量和施工安全。
6KV高压开关柜技术规范书
6KV⾼压开关柜技术规范书陕西思齐实业公司灰库区域配电室6KV开关柜技术规范书⽬录⼀、技术规范 0⼆、供货范围 (12)三、技术资料交付进度 (14)⼀、技术规范1 总则1.1 本协议适⽤于陕西思齐实业公司灰库区域配电室6kV⾼压开关柜。
它提出了对该设备的技术指标、性能、结构、试验等⽅⾯的技术要求及供货范围。
1.2 卖⽅必须具备GB/T19001(ISO9001)质量体系论证证书。
产品通过两部鉴定，并具备同容量机组三年两台套成功的商业运⾏业绩。
1.3 本协议提出的是最低限度的技术要求，并未对⼀切技术细节作出规定，也未充分引述有关标准和规范条⽂，卖⽅应保证提供符合本协议及有关国家及国际标准、⾏业标准等的优质产品。
1.4 本协议所使⽤的标准如遇与卖⽅所执⾏的标准所⽭盾时，按⽔平较⾼的标准执⾏。
1.5 本协议经买卖双⽅共同签署后，作为订货合同的技术附件，与合同正⽂具有同等法律效⼒。
1.6 本协议未尽事宜，由买卖双⽅协商确定。
2 设计和环境条件2.1设计条件本期⼯程新建6KV配电室⼀座，以6.3kV电压接⼊电源。
2.2 ⼯程主要原始资料2.2.1 ⽓象资料累年⽓象要素统计值如下：2.2.2 耐地震能⼒耐受地震能⼒：按8度设防。
承受三周正弦波，⽔平和垂直加速度同时作⽤，并考虑引出线端部套管连接导线及振荡的影响。
地震动峰值加速度0.215g2.2.3其他使⽤条件主⼚房室内零⽶海拔⾼度397.50m（电⼚⾼程系）累年年平均⽓温13.7℃累年极端最⾼⽓温41.8℃累年极端最低⽓温－20.6℃累年平均⽓压970.3hPa年平均降⽔量553.3最⼤⼀⽇降⽔量110.7mm平均相对湿度70%年平均风速 1.6m/s10m⾼50年⼀遇10min平均最⼤风速23.7本地区基本风压0.35kN/m2全年主导风向NE最⼤积雪深度22cm最⼤冻⼟深度45cm平均雷暴⽇数13.7污秽等级： 3.1cm/kV(系统最⾼电压)2.4 系统中性点接地⽅式为：经电阻接地3 设备规范3.1 设备名称由真空断路器开关柜与F-C回路开关柜组成的混合式⾼压成套配电装置。
6KV高压开关柜安装技术措施解读
6kV高压开关柜安装技术措施1 工程概况主厂房6kV高压开关柜安装在汽机房AB列9米8轴至9轴间，包括6kV1A段26面盘，6kV1B 段25面盘，为厦门ABB设备。
2 编制依据2.1 GB 50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GBJ 149-90《电气装置安装工程母线装置施工及验收规范》2.2 DL 5009.1-92《电力建设安全工作规程》）（火力发电厂部分）2.3《火电施工质量检验及评定标准》（电气篇）2.4《工程建设标准强制性条文》（电力工程部分）第三篇 GB 50171-92 2.0.92.5《工程建设标准强制性条文》（电力工程部分）第一篇 DL 5009.1-922.5主厂房6kV工作段汽机PC配电装置及变压器安装图（13-F0601S-D1001（1））主厂房6kV厂用高压开关柜配置接线图（13-F0601S-D0901（1））3 施工准备及条件3.1 人员配备电气施工人员4人起重工 1人焊工1人设备运输时要壮工10人3.2 工机具配备水平仪1个 1米钢板尺1个标尺杆1根电焊机1台斯太尔1辆 25t吊车1辆运盘专用车1辆千斤顶2个磁力线坠1个 200mm钢板尺1把液压弯排机1套冲孔机1台梅花扳手1套套筒扳手1套力矩扳手1把3.3 力能配备施工场地设置电源箱一台3.4 施工条件由于高压开关柜不同于其它设备，它对各方面的要求都很高，因此在施工立柜前，开关室内建筑工程必须具备下列条件：3.4.1屋顶、楼板施工完毕，不得渗漏。
3.4.2结束室内地面工作，室内门窗齐全，开关自如，玻璃、锁完好。
3.4.3室内装修完成，内部粉刷完毕，门窗已油漆，照明已好，柜前、柜后的光线充足。
3.4.4预埋件及预留孔符合设计要求，预埋件牢固。
4 作业程序5 基础制作安装5.1 基础的制作要严格按图纸施工。
基础制作选用#10槽钢。
5.2 基础安装要在地面进行二次抹面前进行，基础的高度与竣工后的地面平齐。
