系统水压试验及调试检验批报验申请表

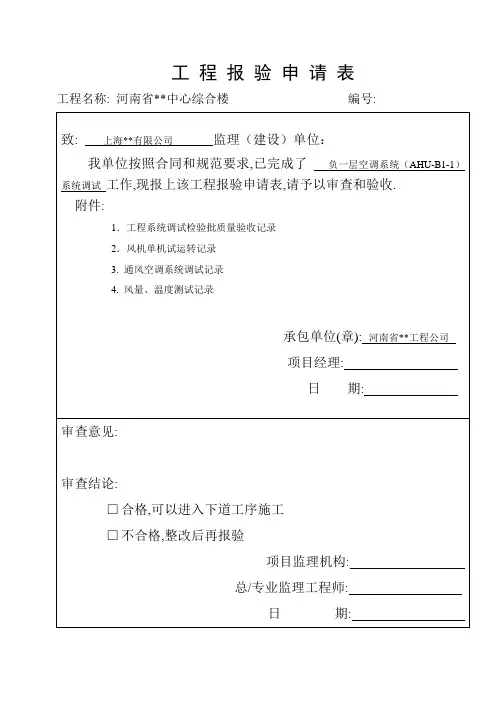

检验批报验申请表

一、检验批的划分：

1、土建基础、主体各分项工程按楼层或施工段（变形缝）划分一个或若干个检验批。

2、屋面各分项工程按屋面高程划分一个或若干个检验批。

3、建筑给水、排水、采暖(建筑电气分部)工程的分项工程：水平管道安装(电气配管等)应按施工段或楼层划分；立管安装(电气穿线等)应按单元划分成一个或若干个检验批。

二、填表说明：

1、表的上半部由施工单位填写，承包单位可盖项目经理部章，项目经理本人签字。

2、表的下半部分由监理工程师根据实际验收情况填写审查意见，并本人签字或加盖执业印章。

三、验收程序：

1、施工单位自检合格后，由质检员填写报验申请及附件，并签字盖章，向项目监理机构报验。

2、专业监理工程师审核工程报验资料合格，由专业监理工程师组织施工单位专业质量检查员等进行验收合格后，专业监理工程师签署报验申请及附件。

3、检查发现质量不合格的项目通知整改，未改的，监理工程师签发《监理通知单》，指令整改，整改后自检合格报监理工程师复验。

4、经检查工程质量符合设计要求和验收规范规定，并质量控制资料齐全，手续完善，监理工程师在《报验申请表》及"检验批质量验收记录"表中签"同意验收"予以确认。

注：在模板安装检验批报验中，地梁模板安装前,需要对外墙防冻层进行报验和验收。

水压试验程序与标准(1)

中海油BZ25-1作业分公司油田管道及处理系统水压试验 2017-12-21 REV ,1 ISSUED FOR IMPLEMENTATION Page 1 of 1 水压试验程序和标准试验目的：投产运转之前，管道和容器组成的系统应进行渗漏压力试验（不是压力试验）。介质要求：干净清水。选择其它介质时应考虑对操作液体有不利的影响。其它用作压力试验的任何易燃液体，其闪点必须在66℃以上。准备程序： 1. 当对一个系统试压时，应该与以下设备隔离： ● 泵、涡轮机和压缩机； ● 安全膜和安全阀； ● 旋转流量计和浮子液位计 2. 下列设备应当试验到设计压力，然后隔离： ● 指针式压力表，当试验压力会超过压力表量程范围的时候应隔离； ● 外浮子式液面关闭装置和控制器，当浮子的试验压力没有规定时，浮子应当试验到设计压力，然后将浮箱与系统隔离 3. 将准备进行水压试验的系统用耐压合格的临时管线与试压泵连接起来，并安装好监测用压力表。最好用两块压力表。 4. 对该试验系统灌水和排水，检查液位指示报警变送仪表并在该系统水压试验记录表内进行记录。 5. 启动试压泵给系统加压，升压和卸压期间检查压力指示、报警、变送、安全仪表并在该系统水压试验记录表内进行记录。 6. 试验压力为工作压力的1.25倍或安全阀（PSV ）设定值，取两者较大值。 7. 水压试验应缓慢加压，以100KpaA 为阶梯逐渐增压，达到试验压力后，停泵30分钟观察，如无泄漏，目测无变形为水压试验合格。 8. 在压力试验后，如又进行了修补或增加零件，则应对受影响的管路再试验。 9. 管路和容器作为一个系统进行压力试验时，取试验压力较小者做压力试验。注：本程序和标准参照API RP 14E 、ANSI B31.3和GBJ235—82制定。

规范的给水管道水压试验方法

本方法依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）制定。（GB50242-2002）规定：“室内给水管道的水压试验必须符合设计要求。当设计没有注明时，各种材质的给水管道系统试验压力均为工作压力的倍【意思是指如果你家原有自来水水压是6公斤那么你试验水压就要达到9公斤】,但不得小于【6公斤】。检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于 MPAa【公斤】,然后降到工作压力进行检查,应不渗不漏;塑料管给水管道系统应在试验压力下【一般8-10公斤】稳压力1h【小时】,压力降不得超过 MPAa【公斤】,然后在工作压力的倍状态下稳压2 h【小时】,压力降不得超过 MPAa【公斤】,同时检查各连接处不得渗漏.给水管道安装完成后,应首先在各出水口安装水阀或堵头,并打开进户总水阀,将管道注满水,然后检查各连接处,没有渗漏,才能进行水压试验，室内给水管道水压试验操作程序如下: 1. 连接试压泵: 试压泵通过连接软管从室内给水管道较低的管道出水口接入室内给水管道系统. 2. 向管道注水打开进户总水阀向室内给水管系统注水,同时打开试压泵卸压开关,待管道内注满水并通过试压泵水箱注满水后,立即关闭进户总水阀和试压泵卸压开关. 3. 向管道加压

按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力时停止加压. 4. 排出管道空气缓慢拧松各出水口堵头,待听到空气排出或有水喷出时立即拧紧堵头. 5. 继续向管道加压再次按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力时停止加压. 然后按（GB50242-2002）规定的检验方法完成室内给水管系统压力试验.试验完成后,打开试压泵卸压开关卸去管道内压力.

水压试验表格填写说明

给水管道水压试验记录填写说明 1.设计最大工作压力（Mpa）：由设计出； 2.试验压力（Mpa）：查表7. 3.15； 3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa； 4.允许渗水量L/(min)·(km)：查表7.3.16； 5.注水法（1）达到试验压力的时间（t 1 ）：观察记录；（2）恒压结束时间(t 2 )：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T 1-T 2 ）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。（4）观察得知：达到试验压力的时间（t 1）为8：30′，恒压结束时间（t 2 ）为10：30′，有效试验时间为2小时，即120分钟。恒压时间内注入的水量W为0.52L，所以，渗水量 q= W/（T 1-T 2 ）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km) 填表如下：

锅炉水压试验的安全控制要点示范文本

锅炉水压试验的安全控制要点示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

锅炉水压试验的安全控制要点示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。水压试验是一种特殊性强、技术要求高的安全检验工作。如控制不当、要求不高，不但会使水压试验有的作用难以发挥，而且会带来适得其反的后果。因此，对水压试验有必要进行正确的认识与可靠的控制。一、水压试验首先必须在锅炉进行内外部检验，并确认合格的基础上进行，发现缺陷时应进行可靠修复，并按有关规定进行复查，以尽可能地把缺陷在水压试验前清除掉，使水压试验重点暴露一些隐蔽性大的缺陷。二、对经检验确认，须降压运行的锅炉或受压元件经重大修理、改造的锅炉必须进行强度计算，以确定安全可靠的试验压力。实际状况较好的锅炉，可直接以最高工作压力为基准计算，确定试验压力。

三、水压试验前，应从人员、环境、仪器等方面严密做好各项组织准备工作，以建立良好的试验基础，防止意外因素影响，准备工作的最终状态应达到规定要求。四、水压试验是锅炉安全检验中十分重要的手段，控制好各环节的水压试验检查，对提高锅炉可靠性和安全性具有重要意义，能有效地发挥水压试验的检验功能。请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

管道水压试验步骤

1．一般要求管道安装完毕后，应按设计要求对管道系统进行压力试验。按试验的目的可分为检查管道力学性能的强度试验、检查管道连接质量的严密性试验、检查管道系统真空保持性能的真空试验和基于防火安全考虑而进行的渗漏试验等。除真空管道系统和有防火要求的管道系统外，多数管道只做强度试验和严密性试验。管道系统的强度试验与严密性试验，一般采用水压试验，如因设计结构或其他原因，不能采用水压试验时，可采用气压试验。（1）压力试验应符合下列规定： 1）压力试验应以液体为试验介质。当管道的设计压力小于或等于时，也可采用气体为试验介质，但应采取有效的安全措施。脆性材料严禁使用气体进行压力试验。 2）当现场条件不允许使用液体或气体进行压力试验时，经建设单位同意，可同时采用下列方法代替： A、所有焊缝（包括附着件上的焊缝），用液体渗透法或磁粉法进行检验； B、对接焊缝用100％射线照相进行检验。 3）当进行压力试验时，应划定禁区，无关人员不得进入。 4）压力试验完毕，不得在管道上进行修补。 5）建设单位应参加压力试验，压力试验合格后，应和施工单位一同按规范规定填写管道系统压力试验记录。（2）压力试验前应具备的条件： 1）试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。 2）管道上的膨胀节已设置了临时约束装置。 3）试验用压力表已校验，并在周检期内，其精度不得低于级，表的满刻度值应为被测压力的～2倍，压力表不得少于2块。 4）符合压力试验要求的液体或气体已经备齐。 5）按试验的要求，管道已经固定。 6）对输送剧毒流体的管道及设计压力大于等于10MPa的管道，在压力试验前，下列资料已经建设单位复查： A、管道组成件的质量证明书； B、管道组成件的检验或试验记录； C、管子加工记录； D、焊接检验及热处理记录； E、设计修改及材料代用文件。 7）待试管道与无关系统已用盲板或采取其他措施隔开。 8）待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。 9）试验方案已经过批准，并已进行了技术交底。 2．水压试验的程序、步骤、方法水压试验的程序、步骤方法如下： 1）连接。将试压设备与试压的管道系统相连，试压用的各类阀门、压力表安装在试压系统中，在系统的最高点安装放气阀、在系统的最低点安装泄水阀。

压力管道压力试验通用工艺规程

压力管道压力试验通用工艺规程 1适用范围本工艺适用于设计压力小于42MPa的工业管道及公用管道的强度、严密性试验。 2引用（依据）文件 2.1《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501 2.2《工业金属管道工程施工及验收规范》GB50235 2.3《工业金属管道工程质量检验评定标准》GB50184 2.4《夹套管施工及验收规范》FJJ211 2.5《石油化工钢制管道工程工艺标准》SHJ517 3试验准备 3.1主要施工设备 3.1.1上水泵、升压泵、压力表 3.1.2空压机、氮压机、电焊机、氩弧焊机、吊车等。 3.2主要工具气焊把、电焊把、活动扳手等管道施工常用工具。 3.3主要临时接管材料及消耗材料：石棉板、钢板、钢管、阀们单丝头、试验用介质（如油）、焊接材料等 3.4 高压管道试验所用的管材及配件必须有相应的合格证。 4 施工工艺 4.1试验程序见4.1试验程序

4.2试压方案的确定 4.2.1管道系统的划分技术人员根据施工平面布置图、设计变更单及管道说明等设计文件，来划分管道系统，把压力相近（压力差不宜超过1MP a ）、现场分布临近、流程相贯通的两条或多条管线组合为系统。 4.2.2管道系统试压流程图的绘制 1.管道系统试压时应有试压流程图，试压流程图根据设计部门的施工图或单线图绘制。对于特殊的小型管道工程可直接用单线图或施工图作试压流程图。 2.试压流程图应包括以下内容： a.管号 b.介质流向 c.设计压力、设计温度、试验压力 d.系统内空气排放点 e.临时盲板位置 f.试验介质进口 g.临时管线 h.压力表位置图4.1试验程序试验准备试验条件的确认灌注介质、升压至强度试验压力稳压检查压力泄压返修降压至设计压力泄压稳压检查渗漏管道系统复位

压力管道水压试验

压力管道水压试验一、水压试验前，施工单位应编制的试验方案，其容应包括： 1、后背及堵板的设计； 2、进水管路、排气孔及排水孔的设计； 3、加压设备、压力计的选择及安装的设计； 4、排水疏导措施； 5、升压分级的划分及观测制度的规定； 6、试验管段的稳定措施和安全措施。二、试验管段的后背应符合下列规定： 1、后背应设在原状土及人工后背土上，土质松软时应采取加固措施； 2、后背墙面应平整并与管道轴线垂直。三、采用钢管、化学建材管的压力管道，管道中最后一个焊接接口完毕一个小时以上方可进行水压试验。四、水压试验管道径大于或等于600mm时，试验管段端部的第一个接口应采用柔性接口，或采用特制的柔性接口堵板。五、水压试验采用的设备、仪表规格及其安装应符合一步下列规定： 1、采用弹簧压力计时，精度不低于1.5级，最大量程宜为试验压力的1.3~1.5倍，表壳的公称直径不宜小于150mm，使用前经校正并具有符合规定的检定证书； 2、水泵、压力计应安装的试验段的两端部与管道轴线相垂直的

支管上。六、开槽施工管道试验前，附属设备安装应符合下列规定： 1、非隐蔽管道的固定设施已按设计要求安装合格； 2、管道附属设备已按要求坚固、锚固合格； 3、管件的支墩、锚固设施混凝土强度已达到设计强度； 4、未设置支墩、锚固设施的管件，应采取加固措施并检查合格。七、水压试验前，管道回填土应符合下列规定： 1、管道安装检查合格后，应按本规第4.5.1条第1款的规定回填土； 2、管道顶部回填土宜留出接口位置以便检查渗漏处。八、水压试验前准备工作应符合下列规定： 1、试验管段所有敞口应封闭，不得有渗漏水现象； 2、试验管段不得用闸阀做堵板，不得含有消火栓、水锤消除器、安全阀等附件； 3、水压试验前应清除管道的杂物。九、试验管段注满水后，宜在不大于工作压力条件下充分浸泡后再进行水压试验，浸泡时间应符合表1的规定：表1 压力管道水压试验前浸泡时间

锅炉水压试验规范样本

工作行为规范系列锅炉水压试验规范（标准、完整、实用、可修改）

编号：FS-QG-88815锅炉水压试验规范 Boiler hydraulic pressure test specification 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。锅炉水压试验水压试验是在锅炉本体安装后对锅炉承压部件、锅炉整体结构安装质量、焊接质量以及工厂制造质量进行检验的一道非常重要的程序，水压试验的完成标志上述的安装、制造质量达到了设计要求，同时为下一步工作的进行起到了保障作用。水压试验应严格按照"水压试验方案"进行，水压试验结束后由有关部门现场验证。 1水压试验前安装工作须具备的条件参加水压试验的所有受热面焊口完成并检验合格;与承压部件相焊的密封件、铁件全部焊接完;水压试验范围内管道系统、阀门安装完毕;全炉支吊架调整完毕并验收合格;弹簧吊架销定在固定位置上;安全阀已安装水压堵头;试验用压力表检验合格;上水、放水、升压管路接通;上水泵、升压

泵试运转合格. 2水压试验标准水压试验为锅炉本体部分，其试验压力为汽包工作压力的1.5倍。锅炉的超压试验会降低承压部件的使用寿命，且试验本身具有一定的危险性，因此要避免重复做超压试验，为了保证超压试验一次成功，在水压试验前先进行气压试验，气压试验的压力为0.3Mpa左右。水压试验的水质和进水温度应符合锅炉制造厂技术文件规定，无规定时应按《电力建设施工及验收规范(火力发电厂化学篇)》的规定执行，一般水温不应超过80℃，对合金钢受压元件，水压试验的水温，应符合设备技术文件及《蒸汽锅炉安全技术监察规程》的规定。上水时间一般控制在3~4小时。当压力升至试验压力时，保持5分钟后降至工作压力并进行全面检查，检查期间保持压力不变，检查中若无破裂、变形及漏水现象，则认为水压试验合格。 3水压试验操作程序

API静水压试验工艺规程

文件编号：XXXX-QC-08 静水压试验工艺规程发放号：受控状态：版本/修订：2/0 2010-11-01发布2010-12-01实施 Xxxx钢管有限公司发布 XXXX WI-QC-08

静水压试验工艺规程 1、范围本标准规定了螺旋埋弧焊钢管车间静水压试验岗位的工作职责，工艺质量要求、静水压试验规程、检验规程等内容。本标准适用于螺旋埋弧焊钢管车间静水压试验岗位的操作检验人员。 2、引用标准 API SPEC 5L 44版管线钢管规范 3、工作职责 3.1负责水压机的使用维护和调整，并按照产品标准和技术要求对每根钢管进行静水压试验。 3.2负责水压机试验头，润滑系统，各液压泵、阀门的检查、维护和保养。 3.3换道时（更换钢管规格）负责调整托架高度。 3.4负责钢管静水压试验后钢管表面质量检查。 3.5静水压试验后，经检查合格的钢管，应做出合格标识，并记录。 3.6水压试验后检查中发现有漏水、渗水时，应在漏水、渗水处做出“漏水”或“渗水”的标识并记录，并将钢管返回补焊岗位处置。 3.7静水压试验过程中监督静水压试验压力，稳压时间，当达不到试验压力和/或稳压时间时应判试验失效，不予验收应重新试验。 3.8当班漏水或渗水钢管未处理的，应在交接班时交清。 3.9工作结束，整理静水压检验记录并按规定的传递路线传递。 3.10工作中确保安全，保持工作区域环境卫生，做到文明生产。 4、工艺质量 4.1钢管静水压试验的试验压力按下列公式计算： P=2ST/S 式中：P—静水压试验的试验压力，MPa； S—环向应力，MPa（其数值等于下表中钢管规定最小屈服强度的百分数）； t—钢管的规定壁厚mm； D—钢管的规定外径mm。 4.3钢管外径D≤457mm时，静水压试验压力保持时间应不少于5s；钢管外径D＞457mm时，静水压试验压力保持时间应不少于10s。 4.4凡等于或低于L245（X42）钢级钢管，试验压力限制到19.0MPa； 4.5L290~L555级钢管标准试验压力限制到20.5MPa；当钢管外径D≤406.4mm时，L290~L555（X42-X80）级钢管选用试验压力限制到50.0MPa；当钢管外径D＞406.4mm时，L290~L555（X42-X80）级钢管选用试验压力限制到2 5.0MPa。 4.6生产时应记录试验压力与时间曲线。 5、试验规程 5.1工作前启动液压泵，使液压系统处于工作状态，启动低压水检查低压水是否正常（正常时关闭低压水泵）。

水压试验

1.建筑内给水管道压力试验（1）试压前的准备工作 1）试压前应对将要试压的系统进行一次全面的检查，检查系统的各类接口和连接点是否严密，检查系统各支吊架的位置是否正确，安装是否牢靠。 2）备好备齐试压用的试压泵、压力表、切断阀、泄水阀、止回阀、放气阀等。 3）系统连接，将试压泵与系统连接，且在系统的最高点加设放气阀，最低点加设泄水阀。（2）硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）、聚乙烯类给水管道压力试验1）将试压管段各配水点封堵，缓慢向系统供水，同时打开系统最高点的排气阀，待排气阀连续不断的出水时，说明系统充水完毕，关闭排气阀。 2）系统充满水后，对系统进行水密性检查。 3）加压宜采用手动加压泵，升压应缓慢，升压的时间不少于10min。 4）强度试验。强度试验的试验压力应为工作压力的1.5倍，但不小于0.6MPa，当升压至规定压力时，停止加压，稳压1h，压力降不得超过0.05MPa，且系统无明显渗漏，强度试验合格。 5）严密性试验。强度试验合格后，泄压至工作压力的1.15倍，稳压2h，压力降不得超过0.03MPa，且系统的各类接口及连接点无渗漏为合格。（3）建筑给水聚丙烯（PP-R）管道压力试验 1）压力表应安装在管道系统的最低点，加压泵宜设在压力表附近。 2）向系统充水，同时打开系统最高点的排气阀，待排气阀连续不断的排出水时，说明系统充水已满，关闭排气阀。 3）系统充满水后，对系统进行水密性检查。 4）加压宜采用手动加压泵，升压应缓慢。 5）试验压力。冷水管试验压力应为系统工作压力的1.5倍，但不得小于0.9MPa；热水管试验压力应为工作压力的2倍，但不得小于1.2MPa。 6）强度试验。试验时间为1h，用加压泵将压力增至试验压力，然后每隔10min重新加压至试验压力，重复两次。记录最后一次泵压10min及40min后的压力，它们的压力差不得大于0.06MPa。 7）严密性试验。试验时间为2h。强度试验合格后，立即进行严密性试验，记录下强度试验合格后2h的压力。此压力比强度试验结束时的压力降不超过0.02MPa，且系统无渗漏为合格。 (4)建筑给水金属管道压力试验建筑给水金属管道包括建筑给水铜管、建筑给水薄壁不锈钢管和钢塑复合管等。建筑给水金属管由于强度高、刚性好、有着较好的抗变形能力，因此水压试验较各种塑料管简便。试验时，缓缓将压力升到试验压力（试验压力为工作压力的1.5倍，但不得小于0.6MPa），在试验压力下观测10min，压力降不大于0.02MPa，强度试验合格，然后再降压至工作压力，系统不渗不漏为合格。 2．埋地聚乙烯给水管道压力试验

锅炉水压试验作业指导书(标准)

精品文档

目录 1.工程概况 (3) 2.依据的图纸、文件及标准 (4) 3.作业准备和条件要求 (5) 4.施工工序关键的质量控制点 (6) 5.水压试验范围 (7) 6.水压试验技术要求和有关规定 (7) 7.水压试验程序及操作步骤 (9) 8.水压试验后废水排放处理措施 (12) 9.水压试验后锅炉保养措施 (12) 10.作业检查验收应达到的质量标准 (12) 11.安全措施 (13) 12.环保要求 (14) 13.附录 (14) （N为电子分发）本版文件于2007年月日开始实施。批准人：

#3锅炉整体水压试验 1. 工程概况 1.1 锅炉简述福建华电可门火电厂二期工程2×600M机组锅炉本体为上海锅炉厂有限责任公司生产的超临界变压运行直流锅炉，炉型为全钢架悬吊结构，∏型露天布置，燃烧系统为正压直吹式制粉系统，单炉膛四角切圆燃烧，固态排渣煤粉炉，炉膛高度为63550mm。锅炉炉膛断面尺寸为18816×17696mm，后烟井断面尺寸为18816×13200mm，锅炉顶棚管中心线标高为71850mm，炉顶采用全密封结构。锅炉炉前沿宽度方向垂直布置2只启动分离器，其进出口分别与水冷壁和炉顶过热器相连接。炉膛由膜式壁组成，炉膛上部布置分隔屏过热器和后屏过热器，水平烟道依次布置末级再热器和末级过热器，尾部烟道从上到下依次布置有低温再热器和省煤器。 1.2 锅炉主要设计参数 1.3 锅炉各部件水容积：

锅炉水压试验是检验设备缺陷和施工质量的一个重要工序，其目的是在锅炉受热面设备受压部件安装完毕以后，在冷态下受压部件母材、焊口、阀门、检测装置的强度及其严密性是否达到设计要求和验收规范。 2. 依据的图纸、文件及标准 2.1 上海锅炉厂有限公司提供的设计图纸及参考资料； 2.2 上海锅炉厂提供的《600MW级超临界直流锅炉整体水压试验方案》； 2.3 福建电力设计院提供的有关设计图纸及参考资料； 2.4 火电工程施工质量检验及评定标准（锅炉篇）； 2.5 电力建设施工及验收技术规范（锅炉机组篇）； 2.6 电力建设施工及验收技术规范（电厂化学篇）； 2.7 电力建设施工及验收技术规范（管道篇）及射线、热处理等规范； 2.8 火力发电厂焊接技术规程 DL/T869——2004； 2.9 火力发电厂汽水管道设计技术规定； 2.10 蒸汽锅炉安全技术监察规程； 2.11 电力工业锅炉压力容器监察规程 DL612-1996； 2.12 电站锅炉压力容器检验规程 DL647-2004； 2.13 《电力建设安全健康与环境管理工作规定》2002年版； 2.14 《电力建设安全工作规程》（火力发电厂部分）DL5009.1——2002；

阀门水压试验工安全技术操作规程示范文本

阀门水压试验工安全技术操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

阀门水压试验工安全技术操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 ①送入水压试验的阀门，不准有裂缝、气孔、凹痕。阀杆调节不准有卡住现象。 ②使用和备用的螺栓、螺母必须经过强度计算并打上印记，防止与其他混淆。 ③试验的工件必须紧固在装置上，不准自由放置。 ④试验用的橡皮圈或其他弹性衬垫，不能有凹凸、分层、松动或失掉弹性的现象。

⑤按照产品工艺规程进行加压试验，升压到工作压力以上时，随不允许拧动螺母、夹紧装置和元件上其他部件。 ⑥端盖必须符合技术文件规定，并经试验合格，方可使用。当试验压力超过计算压力25％时不准使用。 ⑦非试验人员，未经领导同意，不得进入试验室内。请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

水压试验方案

目录 1．编制依据 (1) 2．工程概况 (1) 3．水压试验方案 (2) 3.1工艺流程及组织机构图 (2) 3.2准备工作 (2) 3.3水压试验 (3) 3.4渗漏补救措施 (4) 3.5水压试验合格后排水 (5) 4．计划施工日期 (5) 5．质量注意事项 (6) 6．施工现场安全措施 (6) 6.1施工现场消防安全技术措施 (6) 6.2安全管理措施 (7) 6.3安全注意事项 (8) 7．危害因素辨识及对策 (9) 7.1危害因素辨识 (9) 7.2安全对策 (9)

1．编制依据合同文件要求招投标文件设计施工图纸要求本工程施工组织总设计《给排水管道工程施工及验收规范》GB50268-2008 《电力建设施工技术规范》DL5190.5-2012（管道及系统部分）《电力建设施工质量检验及评价规程》DL/T5210.5-2009（管道及系统部分）2．工程概况本工程名称为广州珠江电厂1台100万千瓦“上大压小”扩建工程循环水管项目，位于广州市南沙区坦头村珠江电厂区域建设范围内，循环水管沟C4～C11段，总长度为192米。循环水管沟C4～C11段断面形式为外方内圆形式，结构断面尺寸9300mm×5000mm，内设2个圆孔，直径3800mm，中心标高-2.80m。结构中间壁壁厚500mm，两侧壁厚600mm。管沟结构断面图根据设计和规范要求，结构完成以后需要做功能性水压试验，检验管道结构能不能达到设计水压要求，并留有一定的余地。若有渗漏或其他缺陷，应在隐蔽前采取措施处理，以免留有后患。进水管沟的水压试验压力为360kPa水压力；排水管沟的水压试验压力为230kPa水压力。水压试验由施工单位进行，并邀监理单位和业主共同参与，试验合格后签字认可。水压试验时，首先做好管口封堵工作，封堵采用在混凝土管伸缩缝断面上（即

水压试验操作规程.docAPI__5L

水压试验操作规程 QC/QD-041 1、范围本规程规定了车间水压检查岗位的工作职责、工艺参数、检验规程等内容。本标准适用于车间水压检验岗位工作人员。 2、引用标准 API SPEC 5CT 套管和油管规范 API SPEC 5L 管线钢管 GB/T 9711.1-1997 石油天然气工业输送钢管交货技术条件,第一部分,A级钢管. GB/T 9711.2-1997 石油天然气工业输送钢管交货技术条件,第二部分,B级钢管. 3、工作职责试验原理：金属管在规定的试验压力传递介质条件下，保持一定时间检验金属管基体和焊缝的强度及渗漏。最大试验是指保持液压试验规定压力作用时间内，所示的压力。试验持续时间是指在最大试验压力作用下的一段时间。渗漏是指在最大试验压力作用下，试验持续时间内，金属管外表有压力传递介质出现和压力计上规定数值和下降。压力传递介质为水。压力试验方法：每根钢管必须做出厂静水压试验，试验持续时间不少于10秒。管体不得出现渗漏现象，则认为该管水压试验合格。填写水压试验检验记录，开出合格测试报告单，并保持检验记录。 1、水压试验压力值： 5L标准水压计算公式： 5ct试验压力计算标准静水压试验压力是根据下列公式计算的，其数值圆整到最接近的0.5MPa（100psi），其最大值限于69.0MPa（10 000psi）。 p=（22f2YS min2t）/D 式中： p——静水压试验压力，MPa（lb/in2）； f——系数，规格（代号1）大于9-5/8 的H40、J55 和K55 钢级为0.6（0.6），其它钢级和规格为 0.8（0.8）；

YS min——管体规定最低屈服强度，MPa（lb/in2）； D——规定外径，mm（in）； t——规定壁厚，mm（in）。注：上述静水压试验压力公式适用于国际单位制和美国惯用单位制。仅是受试验设备实物极限能力的限制，才可允许采用较低的试验压力。制造厂应具有建立静水压试验设备实物极限能力的文件化设计依据。若计算的试验压力（根据外径、壁厚和钢级）高于静水压试验设备的能力，则经购方同意，制造厂应采用与该试验设备能力相当的试验压力。但仅对计算试验压力小于20.5MPa（3 000psi）的产品，才可进行低于20.5MPa（3 000psi）的静水压试验。规格（代号1）大于9-5/8 的H40、J55 和K55 钢级的选用压力可用系数0.8 计算。对于P110 和 Q125 钢级，当计算试验压力大于69.0MPa（10 000psi）时，其标准试验压力限于69.0MPa（10 000psi），而选用试验压力为计算值。选用试验压力在表中圆括号中给出。若订单有规定，并经购方与制造厂协商，应采用选用试验压力。管件静水压试验作业规程 1、试验准备工作 1.1试压前对堵头分进行全面检查； 1.2传动箱内加足润滑油，使油面达到油标中间位置，检查各螺纹连接处有无松动； 1.3检查电机及启动器绝缘部分是否符合要求； 1.4贮水器保证足够水源供应，将进水管滤网放入贮水器中，滤网不得露出水面。 2试压操作 2.1拧紧公端试压堵头，接上试压泵进水、出水管、管体加水管，启动管体加水泵，加满水后拧紧母端试压者头，接上试压泵出水管； 2.2启动试压泵电机，在常压下运行5分钟，检查泵的运转是否正常，且泵的排出介质无明显波动，此时可进行升压操作； 2.3停机，关闭泄压阀手轮，启动电机升压，升至工艺卡要求规定压力值时停机，保压到规定时间； 2.4保存试验压力曲线图记录。 2.4试压结束后，打开泄压阀手轮，卸除试压管内及泵内压力。 3、填写静水压试验记录 3.操作质量 3.1经过试压的管件必须把缺陷标识清楚，并且进行隔离堆放。 3.2操作工不允许有漏检、错检和重号的错误出现。 3.3待试管件一定达到要求，管端必须平头、倒棱，以免损坏密封圈。 3.4管件外径需在规定的公差内，外圆需要求光滑过渡，以免影响密封效果。 3.5所有管件必须100%进行水压试验。 3.6水压表、油压表定期检定。 4.技术要求 4.1按照标准压力值进行压力试验。 4.2按照标准确保稳压时间。 4.3设备要定期进行维护保养，每次用完设备后并按程序关机，要把总电源断开，对计算机键盘及显示屏幕
