湿式盘式弹簧制动器及其应用

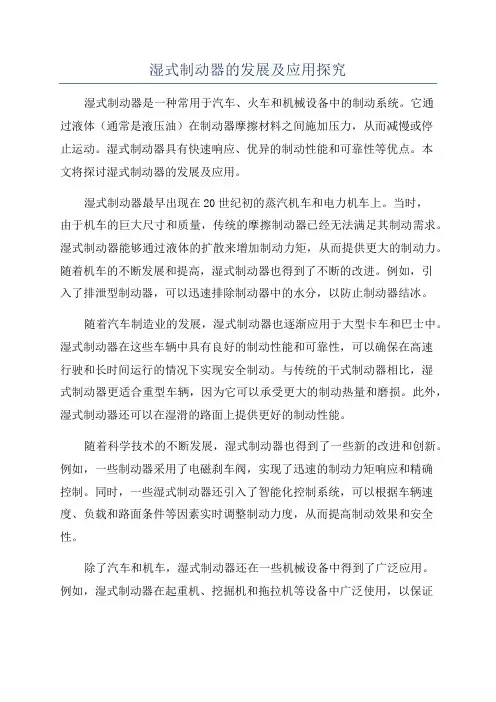

湿式制动器的发展及应用探究
湿式制动器的发展及应用探究湿式制动器是一种常用于汽车、火车和机械设备中的制动系统。
它通过液体（通常是液压油）在制动器摩擦材料之间施加压力，从而减慢或停止运动。
湿式制动器具有快速响应、优异的制动性能和可靠性等优点。
本文将探讨湿式制动器的发展及应用。
湿式制动器最早出现在20世纪初的蒸汽机车和电力机车上。
当时，由于机车的巨大尺寸和质量，传统的摩擦制动器已经无法满足其制动需求。
湿式制动器能够通过液体的扩散来增加制动力矩，从而提供更大的制动力。
随着机车的不断发展和提高，湿式制动器也得到了不断的改进。
例如，引入了排泄型制动器，可以迅速排除制动器中的水分，以防止制动器结冰。
随着汽车制造业的发展，湿式制动器也逐渐应用于大型卡车和巴士中。
湿式制动器在这些车辆中具有良好的制动性能和可靠性，可以确保在高速行驶和长时间运行的情况下实现安全制动。
与传统的干式制动器相比，湿式制动器更适合重型车辆，因为它可以承受更大的制动热量和磨损。
此外，湿式制动器还可以在湿滑的路面上提供更好的制动性能。
随着科学技术的不断发展，湿式制动器也得到了一些新的改进和创新。
例如，一些制动器采用了电磁刹车阀，实现了迅速的制动力矩响应和精确控制。
同时，一些湿式制动器还引入了智能化控制系统，可以根据车辆速度、负载和路面条件等因素实时调整制动力度，从而提高制动效果和安全性。
除了汽车和机车，湿式制动器还在一些机械设备中得到了广泛应用。
例如，湿式制动器在起重机、挖掘机和拖拉机等设备中广泛使用，以保证设备在工作中的安全性和稳定性。
湿式制动器以其出色的制动性能、可靠性和耐用性逐渐取代了传统的摩擦制动器。
总之，湿式制动器的发展经历了长期的演变和改进，现已成为汽车、火车和机械设备中常用的制动系统之一、随着科学技术的不断发展，湿式制动器也将继续改进和创新，以满足未来各种交通工具和机械设备的制动需求。
同时，湿式制动器在提高制动性能、安全性和可靠性方面的努力也将为我们的生活和工作带来更多便利和安全。
最终定型-抱轴式全封闭班湿式多盘制动器说明书
最终定型-抱轴式全封闭班湿式多盘制动器说明书山西大同大学煤炭工程学院20XX届本科生毕业设计压时, 回位弹簧将活塞推回, 从而使固定盘与摩擦盘脱离, 摩擦阻力矩消失, 解除车轮制动。
湿式多盘失压制动器湿式多盘失压制动器如图2-4所示：图2-4 湿式多盘失压制动器制动力压缩组合弹簧产生, 活塞油腔加压力油时产生的推力使压缩弹簧推回，从而形成该制动器的制动与非制动状态。
当踏下制动脚踏板使活塞油腔卸压或液压系统失压车辆处于停车状态、车辆发动机出现故障、液压系统管路暴裂等时, 弹簧推动活塞使固定盘与摩擦盘压紧从而产生摩擦力,此摩擦力形成的摩擦阻力矩使轮毂制动。
当活塞油腔内的压力油加压时, 油压力将活塞推回, 从而使固定盘与摩擦盘脱离, 摩擦阻力矩消失, 解除车轮制动。
多功能湿式多盘制动器多功能湿式多盘制动器结构如图2-5所示：弹簧座盖内部圆周方向上均布若干组合压缩弹簧, 组合压缩弹簧左端顶在座盖内端面上, 右端顶在驻车活塞上, 活塞顶11山西大同大学煤炭工程学院20XX届本科生毕业设计在压板上。
在活塞座盖与右侧压板间, 布置一个行车制动活塞。
弹簧座盖与活塞座盖分别用螺栓固定在制动盘壳上, 活塞座盖用双头螺栓固定在轮毂上。
滑动衬片和摩擦片依次相间地装在制动盘壳内。
行车制动与停车制动分别两个油压不同的油路控制。
图2-5 多功能湿式多盘制动器1.制动器左半壳；2.制动器右半壳；3.行车制动活塞；4.停车制动活塞；5.回味弹簧；6.组合弹簧；7.摩擦片隔片组；8.手动释放螺栓；9.冷却油管接头行车制动力压力油作用在行车制动活塞表面产生, 当行车制动活塞腔内进人压力油时, 活塞推动压板使滑动衬片与摩擦片压紧从而产生摩擦力, 此摩擦力形成的摩擦阻力矩使车轮制动解除行车制动时, 则需将压力油卸掉, 行车制动活塞在回12山西大同大学煤炭工程学院20XX届本科生毕业设计位弹簧的作用下向右运动脱离压板, 从而使滑动衬片与摩擦片脱离, 摩擦阻力矩消失, 使车辆处于非制动状态。
湿式多盘制动器说明书解读
本科毕业论文(设计)题目：抱轴式湿式多盘制动器学院：山西大学煤炭工学院班级：机械班姓名：指导教师：职称：讲师完成日期： 201 年 6 月 11抱轴式全封闭湿式多盘式制动器设计摘要：无轨胶轮车辅助运输，是我国煤矿生产中重要的运输方式。
因此，湿式多盘制动器就成为了目前研究的重要课题。
本文通过对不同种类制动器的作用、分类、结构以及原理的详细介绍，找出了湿式多盘制动器的优势，进一步分析了湿式多盘制动器的工作原理。
结合本课题无轨辅助运输设备所需的制动性能，根据常规全封闭湿式多盘制动器的结构特点和其工作原理，通过详细计算及校核设计出符合无轨胶轮车辅助运动车辆的制动器。
关键字：湿式多盘制动器；制动力矩；碟簧IThe Design of Fully Enclosed Wet Multi-disc BrakeAbstract：The trackless assisted transportation is an important transport in China's coal production , therefore wet multi-disc brake has become an important topic. The paper introduce the function, classification, structure and working principle of all kinds of brake. Further analysis the advantages of a wet multi-disc brake and how it works. With rail auxiliary transport equipment required braking performance of the subject. According to the structural characteristics of the Practices fully enclosed wet multi-disc brake and its working principle. Through the detailed, In conformity with the supplementary we should design motor vehicles rubber-tyred car brake.Key words：Wet multi-disc brake；Braking torque；Disc spring目录第一章绪论 (1)1.1 课题背景 (1)1.2 国内外现状 (1)1.2.1 国外现状 (1)1.2.2 国内现状 (2)1.3 工程车辆制动器的发展方向 (3)1.4 湿式多盘制动器研究的意义 (4)第二章制动系统的制动器要求和制动器的比较 (5)2.1 制动器的类型和比较 (5)2.2.1 制动器的类型 (5)2.2.2 制动器的性能比较 (5)第三章湿式多盘制动器概述 (7)3.1 湿式多盘制动器的现状、种类及特点 (7)3.2 湿式多盘制动器结构特点及其工作原理 (8)3.3 湿式多盘制动器的工作原理 (8)3.4 湿式多盘制动器冷却方式及散热途径 (9)第四章抱轴式湿式多盘制动器的设计 (10)4.1 设计的原始数据 (10)4.2 汽车制动理论分析 (10)4.2.1 制动性能的概念 (10)4.2.2 制动器性能评价指标 (10)4.2.3 制动时车辆受力分析 (11)4.2.4 制动车辆制动效能 (13)4.2.5 制动器制动力的比例关系 (14)4.3 湿式多盘制动器的计算 (15)4.3.1 全封闭湿式多盘制动器的原始数据 (15)4.3.2 全封闭湿式多盘制动器的设计原则 (16)M的计算 (17)4.3.3 整车所需的最大制动力矩BT (18)4.3.4 前后桥制动器所需的力矩u4.3.5 前后桥制动器所需的制动力 (18)4.4 碟簧的计算及校核 (19)4.4.1 碟簧形式的选取 (19)4.4.2 碟簧的工作特点 (20)4.4.3 碟簧的种类 (20)4.4.3 复合碟簧的计算 (21)4.4.5 碟簧方案的选取 (22)4.4.6 碟簧方案的校核 (25)4.4.7 碟簧组设计方案的有关数据 (31)4.5 湿式多盘制动器摩擦材料的选择 (32)4.5.1 两种类型的摩擦材料 (32)4.5.2 结论 (32)4.6 花键的计算与校核 (33)4.6.1 花键的选择 (33)4.6.2 活塞上花键的参数计算与校核 (33)4.7 摩擦片选取及布置 (39)4.8.1 O 形密封圈的特点 (40)4.8.2 形密封圈对湿式多片制动器的影响 (41)4.9 湿式多盘制动器典型零件的设计与加工工艺 (41)第五章机械工程CAD制图规则 (45)第六章总结 (49)参考文献 (50)致谢 (51)附录 (52)英语文献 (1)中文翻译 (12)第一章绪论1.1 课题背景湿式多盘制动器具有制动力矩大、使用寿命长、抗衰退能力强、免维修等很多特点。
多盘湿式弹簧制动器工作原理
多盘湿式弹簧制动器工作原理
湿式弹簧制动器是汽车、飞机等运输工具中的一种常见制动装置，它
通过操控弹簧的压缩与释放来实现制动功能。
下面将详细介绍多盘湿式弹
簧制动器的工作原理。
多盘湿式弹簧制动器主要由压盘、隔离盘、鳍片、弹簧和摩擦片等部
分组成。
其中，压盘与隔离盘通过螺栓紧固在一起，鳍片则装在隔离盘上，形成一个整体结构。
在安装时，将整个制动器安装在运输工具的转向轴或
行走齿轮轴上。
当制动器处于空闲状态时，鳍片与摩擦片之间没有直接的接触。
当制
动操作开始时，通过操控操纵机构，使压盘受到外力而向内压缩，产生压力。
这种压力作用于隔离盘上的鳍片，将鳍片与摩擦片紧密接触。
接触后，隔离盘与鳍片之间形成摩擦力，这种摩擦力可以将制动器传
递给运输工具上的转向轴或行走齿轮轴，并引起运动装置的减速。
在制动
操作期间，随着弹簧的刚度和受力程度的不同，摩擦力会随之增加或减小。
当制动操作结束时，压盘上的外力消失，弹簧的弹性力会将压盘恢复
到原始位置。
同时，鳍片与摩擦片的接触也会解除，制动器不再起作用。
整个制动过程中，弹簧的压缩和释放使得制动器可以持续地工作。
多盘湿式弹簧制动器的工作原理还涉及到摩擦材料的选择。
摩擦片通
常由摩擦材料和衬片组成。
摩擦材料通常是由硬质材料和软质材料的组合
构成，硬质材料具有较高的摩擦系数，可以提供较强的制动力。
而软质材
料则具有较好的耐磨性和耐热性，可以有效保护制动器的寿命和性能。
全封闭多盘湿式制动器的结构和工作原理
全封闭多盘湿式制动器的结构和工作原理及液压系统一、多盘湿式制动器的构成制动器主要由制动架、制动件和操作装臵等组成。
二、多盘湿式制动器的选择多盘湿式制动器是当前一种新型的制动器，广泛应用于各种车辆工程机械、起重机械、矿山机械、港口机械等设备上。
多盘湿式制动器是一全封闭结构，它具有以下优点：1. 环形工作面积较大，采用多片结构，可以在较小衬片压力下获得较大的制动力矩；元件承受的压力相应降低，磨擦片单位比压小；随着磨擦材料的发展，湿态磨擦系数大幅度提高。
多盘湿式制动器原有的铜基粉末冶金磨擦材料的动磨擦系数μ=0.06-0.1,现在又开发了纸基磨擦材料，其动磨擦系数μ=0.1-0.14，抗压强度也之提高。
2. 完全密封，彻底避免了水衰退现象，免受外界湿度及粉尘影响，工作性能稳定；磨损甚微，能自动补偿片间间隙，使用寿命期间一般免调整、免维护、使整机的维护成本大大降低。
3. 磨擦片浸在油中进行冷却，散热条件好，可显著降低工作温度，使用寿命显著提高。
4. 改变磨擦副数目即可调节制动力矩，易于实现系列化。
5. 制动效能平稳、安全可靠、散热性好、结构紧凑、维修方便. 特别是高负载时耐高温性能好，制动效果稳定，而且不怕泥水侵袭，在冬季和恶劣路况下行车，盘式制动比鼓式制动更容易在较短的时间内使车停下来。
有些盘式制动器的制动盘上还开了许多小孔，加速通风散热提高制动效率。
由于多盘湿式制器具有其安制动器无法比拟的优点，因此越来越受广大工程建设机械用户的欢迎，使用范围逐渐增大。
目前，国外各种机械设备已使用盘式制动器，我国尚处在研制阶段，但终将逐步取代目前的带式、块式、蹄式制动器。
反观鼓式制动器，由于散热性能差，在制动过程中会聚集大量的热量。
制动蹄片和轮鼓在高温影响下较易发生极为复杂的变形，容易产生制动衰退和振抖现象，引起制动效率下降。
当然，盘式制动器也有自己的缺陷。
例如对制动器和制动管路的制造要求较高，摩擦片的耗损量较大，成本贵，而且由于摩擦片的面积小，相对摩擦的工作面也较小，需要的制动液压高，必须要有助力装臵的车辆才能使用，所以只能适用于轻型车上。
轮边式全封闭湿式多盘制动器设计书
轮边式全封闭湿式多盘制动器设计书汽车制动器是汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置。
1.1 汽车制动器的作用制动器作用是：使行驶中的汽车按驾驶员的要求进行强制减速甚至使其停车；使已停驶的汽车在各种道路下(包括坡道)稳定驻车；使正下坡行驶的汽车的速度保持稳定。
而对汽车起制动作用的只能是作用在汽车上并且方向与汽车行驶方向相反的外力，而这些外力的大小都是随意的、不可以控制的，因此汽车上就必须安装一系列专门装置用来实现上述功能。
汽车制动器是指为了在技术上保证汽车的安全行驶，提高汽车的平均速度等，而在汽车上安装专门制动装置的制动机构。
1.2 汽车制动器的分类汽车制动器一般包括行车制动装置和停车制动装置两种独立的装置。
其中行车制动装置是由驾驶员用脚来操纵的，所以又称脚制动装置。
停车制动装置是由驾驶员用手操纵的，所以又称手制动装置。
行车制动装置的功能是使正在行驶的汽车减速或在最短的距离内停车。
而停车制动装置的功能是使已经停在各种路面上（包括坡道）的汽车保持静止不动。
但是，有时在紧急情况下，两种制动装置可以同时使用使其增加汽车制动效果。
但是有些特殊用途的汽车和经常在山区行驶的汽车，由于长期而又频繁地制动将会导致行车制动装置过热，所以在这些汽车上往往会增加各种不同型式的辅助制动装置，使其在运行时稳定车速。
制动器还可以分为摩擦式和非摩擦式两大类。
摩擦式制动器是靠制动件与运动件之间的摩擦力制动；而非摩擦式制动器通过其结构形式可分为磁粉制动器（利用磁粉磁化所产生的剪力来制动）、磁涡流制动器（利用调节励磁电流来调节制动力矩的大小而是汽车制动）和水涡流制动器等。
按照制动件所处工作状态还可以分为常闭式制动器（常处于紧闸状态，需施加外力才可以解除制动）和常开式制动器（常处于松闸状态，需施加外力才可以进行制动）。
按照操纵方式可分为人力、液压、气压和电磁力操纵的制动器。
盘式制动器使用说明书改后版
一、性能与用途盘式制动器是靠碟形弹簧产生制动力，用油压解除制动，制动力沿轴向作用的制动器。
盘式制动器和液压站、管路系统配套组成一套完整的制动系统。
合用于码头缆车、矿井提高机及其它提高设备，作工作制动和安全制动之用。
其制动力大小、使用维护、制动力调整对整个提高系统安全运营都具有重大的影响，安装、使用单位必须予以重视，保证运营安全。
盘式制动器具有以下特点：1、制动力矩具有良好的可调性；2、惯性小，动作快，灵敏度高；3、可靠性高；4、通用性好，盘式制动器有很多零件是通用的，并且不同的矿井提高机可配不同数量相同型号的盘式制动器；5、结构简朴、维修调整方便。
二、结构特性与工作原理1、盘式制动器结构(图1)盘式制动器是由盘形闸(7)、支架(10)、油管(3)、(4)制动器信号装置(8)、螺栓(9)、配油接头(11)等组成。
盘形闸(7)由螺栓(9)成对地把紧在支架(10)上，每个支架上可以同时安装1、2、3、4对甚至更多对盘形闸，盘形闸的规格和对数根据提高机对制动力矩的大小需求来拟定。
2、盘形闸结构(图2)盘形闸由制动块（1）、压板(2)、螺钉(3)、弹簧垫圈(4)、滑套(5)、碟形弹簧(6)、接头(7)、组合密封垫(8)、支架(9)、调节套(10)、油缸(11)、油缸盖(12)、盖(13)、放气螺栓(17)、放气螺钉(19)、O形密封圈(20)、Yx密封圈(21)、螺塞(22)、Yx密封圈(23)、压环(24)、活塞(25)、套筒(26)、联接螺钉(27)、键(28)及其它副件、标件等组成。
3、制动器限位开关结构（图3）制动器限位开关由弹簧座(1)、弹簧(2)、滑动轴(3)、压板(6)、开关盒(7)、螺栓M4x45(9)、轴套(11)、盒盖(14)、螺钉M4X10(17)、微动开关JW-11(20)、支座板(23)、导线BVR(24)、装配板(29)及其它副件、标件等组成。
4、盘式制动器的工作原理（图4）盘式制动器是靠碟形弹簧预压力制动，油压解除制动，制动力沿轴向作用的制动器。
汽车全封闭湿式多盘制动器的设计与计算
汽车全封闭湿式多盘制动器的设计与计算发布时间：2021-12-21T05:45:00.582Z 来源：《防护工程》2021年26期作者：吴剑增[导读] 随着我国经济建设的突飞猛进，矿用车的需求激增，特别是大型矿山用自卸装载车越来越受欢迎，矿山道路泥泞崎岖且高低不平，为适应恶劣的工作环境，保证矿用车的安全行驶，矿用车的制动器就显得尤为关键和重要。
为此，本文将对一款矿用车全封闭湿式多盘制动器进行详细分析与计算，并设计其结构及参数。
吴剑增河北恒昇机械科技有限公司河北邯郸 056800摘要：随着我国经济建设的突飞猛进，矿用车的需求激增，特别是大型矿山用自卸装载车越来越受欢迎，矿山道路泥泞崎岖且高低不平，为适应恶劣的工作环境，保证矿用车的安全行驶，矿用车的制动器就显得尤为关键和重要。
为此，本文将对一款矿用车全封闭湿式多盘制动器进行详细分析与计算，并设计其结构及参数。
关键词：汽车；全封闭；制动器1 盘式制动器的特点根据固定元件结构形式的不同，盘式制动器分为钳盘式制动器和全盘式制动器，全盘式制动器又分为封闭干式和封闭湿式两种。
盘式制动器以静止的刹车碟片夹住随轮胎转动的刹车碟盘，以产生摩擦力，使车轮转动速度降低。
当踩下刹车踏板时，刹车总泵内的活塞在刹车油路中建立压力，压力经由刹车油传送到刹车卡钳上的刹车分泵活塞，刹车分泵的活塞在受到压力后，会向外移动并推动制动块去夹紧刹车盘，使得制动块与刹车盘发生摩擦，以降低车轮转速。
通风盘式制动器是在两块刹车盘之间预留出一个空隙，使气流在空隙中穿过，通风盘式刹车利用风流作用，其制动效果要比普通盘式刹车更好。
2 全封闭湿式多盘制动器的工作原理和特点全封闭湿式多盘制动器采用液压制动，摩擦片浸在润滑油的环境中，同时摩擦片上开有许多沟槽，车辆制动时摩擦片摩擦产生的大部分热量将通过润滑油循环及壳体散发出去，使制动器不会因为内部温度过高而损坏元部件。
动摩擦片内缘通过花键与动壳连接，可随动壳一起转动，并可沿轴向左右移动。
