核能小堆供热
核能小堆供热：升温进行中随着中国城市化进程的加快以及“蓝天保卫战”行动的推进，北方地区清洁供暖正酝酿出巨大的市场和技术空间。
在这种背景下，核能供热逐渐走进公众视野。
一、“小堆”渐成热频词作为一种重要的脱碳能源，核能的重要程度与其他低碳能源相当，是一种被证明能够提供稳定电力和热源的成熟技术。
核能供热是以核裂变产生的能量为热源的城市集中供热方式，是解决城市能源供应、减轻运输压力和消除燃煤环境污染的新途径。
城市集中供热所需温度不高，现有的核能技术较易满足要求。
目前，正在发展中的有以下三种核能供热方式：城市集中供热专用泳池式低温供热堆。
这种核反应堆为开口、常压，可输出100℃左右的热水供城市使用。
据初步估算，400 兆瓦单堆工程可供热面积为1500 万平方米，总投资约13.5亿元，运行寿命达60 年。
泳池式低温供热堆由于工作参数低、安全性好，因此适宜于建造在城市附近。
核热电站。
它和普通热电站原理相似，只是用核反应堆代替矿物燃料锅炉。
核热电站反应堆工作参数低，必须按照电站选址规程建在远离居民区的地点。
化学热管远程核供热系统。
它利用高温气冷堆产生的900℃左右的高温热源，进行可逆反应，并在常温下通过管道送到用户，在再生（甲烷化）装置中产生逆反应放出化学热，供用户使用。
这种方法可将核热送到远处，供大片地区使用。
近年来，由于在集中供暖或海水淡化方面的亮眼表现，小型模块化反应堆（Small Modular Reactors 又称小堆）正在引起越来越多的市场关注。
小堆可以降低资金成本，为小型或离网系统提供电力和热源，一些小堆的设计中还使用了非能动安全系统，可以在发生事故时无需操作员，即可非能动地导出余热，因此安全系数也比较高。
二、核能复兴的一小步自从2011 年福岛核泄漏事故发生以来，世界范围内的核能发展普遍陷入低潮，任何新建核能项目，都需将公众接受程度放在首位。
而小堆由于安全性较高，正在成为各国“复兴”核能的一个步骤。
首座一体化壳式低温核供热堆的诞生
首座一体化壳式低温核供热堆的诞生计划建造4座功率为500兆瓦的自然循环微沸腾式水堆供热堆，但终未建成。
研制过程早在1981年12月，在中国第一次小型供电、供热反应堆会议上，清华大学核能技术研究所（简称核能所）专家就提出了在中国发展低温核供热堆的倡议。
1982年10月，核能所对原有游泳池式屏蔽试验反应堆（即90l堆）进行技术改造，准备进行低温核供热试验。
随后通过改进堆芯物理及热工设计、设置中间隔离回路等措施，把反应堆的出口温度提高到45qC。
1983年11月14日，改造后的901堆低温供热系统投入运行，开始对核能所三座实验大楼共16200米2的建筑面积供暖，实验证明供热效果良好。
在累计供热的50多天内，室内温度达到16-18℃，比燃烧同热当量的煤供暖室温高4-5℃。
现场监测表明，核供热对环境并无污染。
1984年2月21日，这项实验成果通过了技术鉴定。
鉴定会由国家教委主持，国家计委、国家科委、核工业部、电力部、石油部等有关部委及哈尔滨市、沈阳市、北京市等地方共30多个单位的50多名代表参加了会议。
技术鉴定委员会由核、电、能源规划、环境保护等方面的12位专家组成。
会议一致认为：“清华大学核能技术研究所利用反应堆的余热供暖，在技术上是可行的，运行是安全的，供暖效果良好。
这次实验的成功，在国内首次实现了实验规模的核供热，开辟了一条核能应用的新途径，对进一步发展地区性的丁程规模的低温核供热起了一定的促进作用。
”为发展核供热堆，核能所系统地调研和考察了国际上核供热堆研究的发展情况，花了一年的时间进行比较与论证，最后确定一体化壳式核供热堆方案。
这种堆省去了昂贵的主循环泵及主回路管道，可实现全功率自然循环，既节省了投资，又减少了一回路发生破损的可能性，同时不需要外动力，依靠自然循环就可以在停堆后将余热排到大气中，具有良好的非能动安全性。
核能所在主持完成低温核供热试验，证明低温核供热的现实可行性和安全可靠性之后，向国家科委争取立项和经费支持，低温核供热堆的研究正式列入国家“六五”科技攻关计划第17项“核能开发研究”的重要课题，首次得到了几百万元的经费支持。

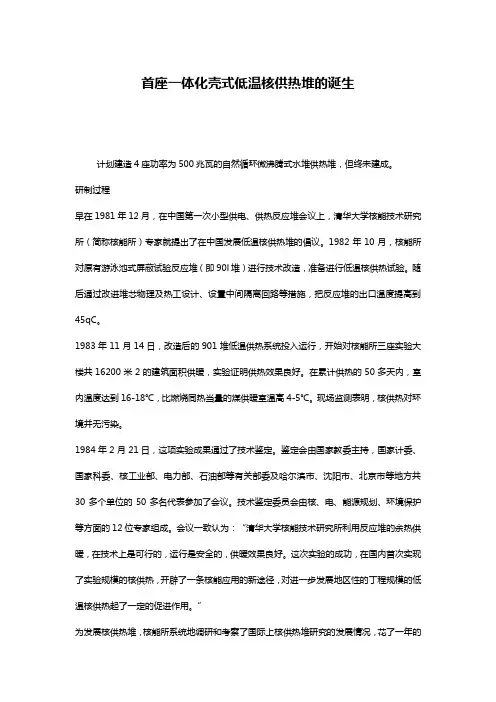

首座一体化壳式低温核供热堆的诞生
首座一体化壳式低温核供热堆的诞生作者：游战洪来源：《科学》2016年第05期1989年11月，清华大学核能技术研究所研制成功世界上第一座投入运行的一体化自然循环壳式低温核供热堆——5兆瓦低温核供热堆，开辟了中国核能供热的新领域。
低温核供热堆是一种专门供热的反应堆。
由于反应堆离供热区不能太远，需靠近供热用户，建在人口稠密区域附近，因此它的安全可靠性要求之高甚于核电站。
国外从1970年代就开始探索用核能供热，苏联、联邦德国、瑞士设计自然循环微沸腾式水堆，瑞典和芬兰联合设计SECURE池式压水堆，加拿大研制SLOWPOKE自然循环池式压水堆，法国设计一体化低压压水堆——热水瓶式供热堆。
但是，直到1980年代中期，国际上该领域的进展几乎仍处在研究和设计阶段，例如苏联计划建造4座功率为500兆瓦的自然循环微沸腾式水堆供热堆，但终未建成。
研制过程早在1981年12月，在中国第一次小型供电、供热反应堆会议上，清华大学核能技术研究所（简称核能所）专家就提出了在中国发展低温核供热堆的倡议。
1982年10月，核能所对原有游泳池式屏蔽试验反应堆（即90l堆）进行技术改造，准备进行低温核供热试验。
随后通过改进堆芯物理及热工设计、设置中间隔离回路等措施，把反应堆的出口温度提高到45qC。
1983年11月14日，改造后的901堆低温供热系统投入运行，开始对核能所三座实验大楼共16200米2的建筑面积供暖，实验证明供热效果良好。
在累计供热的50多天内，室内温度达到16-18℃，比燃烧同热当量的煤供暖室温高4-5℃。
现场监测表明，核供热对环境并无污染。
1984年2月21日，这项实验成果通过了技术鉴定。
鉴定会由国家教委主持，国家计委、国家科委、核工业部、电力部、石油部等有关部委及哈尔滨市、沈阳市、北京市等地方共30多个单位的50多名代表参加了会议。
技术鉴定委员会由核、电、能源规划、环境保护等方面的12位专家组成。
会议一致认为：“清华大学核能技术研究所利用反应堆的余热供暖，在技术上是可行的，运行是安全的，供暖效果良好。

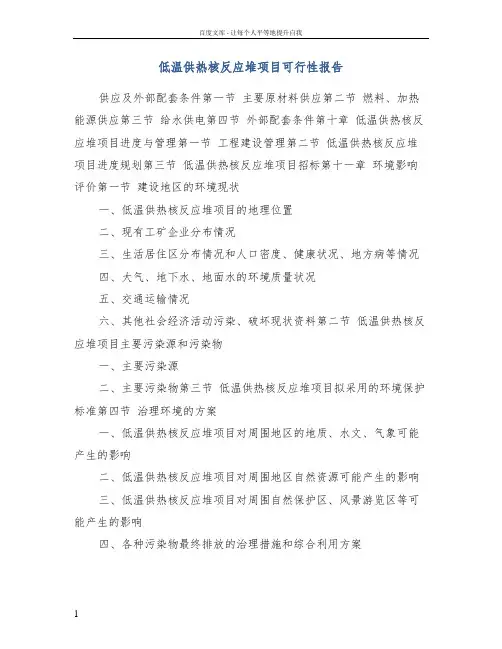

低温供热核反应堆项目可行性报告
低温供热核反应堆项目可行性报告供应及外部配套条件第一节主要原材料供应第二节燃料、加热能源供应第三节给水供电第四节外部配套条件第十章低温供热核反应堆项目进度与管理第一节工程建设管理第二节低温供热核反应堆项目进度规划第三节低温供热核反应堆项目招标第十一章环境影响评价第一节建设地区的环境现状一、低温供热核反应堆项目的地理位置二、现有工矿企业分布情况三、生活居住区分布情况和人口密度、健康状况、地方病等情况四、大气、地下水、地面水的环境质量状况五、交通运输情况六、其他社会经济活动污染、破坏现状资料第二节低温供热核反应堆项目主要污染源和污染物一、主要污染源二、主要污染物第三节低温供热核反应堆项目拟采用的环境保护标准第四节治理环境的方案一、低温供热核反应堆项目对周围地区的地质、水文、气象可能产生的影响二、低温供热核反应堆项目对周围地区自然资源可能产生的影响三、低温供热核反应堆项目对周围自然保护区、风景游览区等可能产生的影响四、各种污染物最终排放的治理措施和综合利用方案五、绿化措施，包括防护地带的防护林和建设区域的绿化第五节环境监测制度的建议第六节环境保护投资估算第七节环境影响评论结论第十二章劳动保护与安全卫生第一节生产过程中职业危害因素的分析第二节职业安全卫生主要设施第三节劳动安全与职业卫生机构第四节消防措施和设施方案建议第十三章企业组织和劳动定员第一节企业组织一、企业组织形式二、企业工作制度第二节劳动定员和人员培训一、劳动定员二、年总工资和职工年平均工资估算三、人员培训及费用估算第十四章投资估算与资金筹措第一节低温供热核反应堆项目总投资估算一、固定资产投资总额二、流动资金估算第二节资金筹措一、资金来源二、低温供热核反应堆项目筹资方案第三节投资使用计划一、投资使用计划二、借款偿还计划第十五章财务与敏感性分析第一节生产成本和销售收入估算一、生产总成本估算二、单位成本三、销售收入估算第二节财务评价第三节国民经济评价第四节不确定性分析第五节社会效益和社会影响分析一、低温供热核反应堆项目对国家政治和社会稳定的影响二、低温供热核反应堆项目与当地科技、文化发展水平的相互适应性三、低温供热核反应堆项目与当地基础设施发展水平的相互适应性四、低温供热核反应堆项目与当地居民的宗教、民族习惯的相互适应性五、低温供热核反应堆项目对合理利用自然资源的影响六、低温供热核反应堆项目的国防效益或影响七、对保护环境和生态平衡的影响第十六章风险分析第一节风险影响因素一、可能面临的风险因素二、主要风险因素识别第二节风险影响程度及规避措施一、风险影响程度评价二、风险规避措施第十七章可行性研究结论与建议第一节对的拟建方案的结论性意见第二节对主要的对比方案进行说明第三节对可行性研究中尚未解决的主要问题提出解决办法和建议第四节对应修改的主要问题进行说明，提出修改意见第五节对不可行的低温供热核反应堆项目，提出不可行的主要问题及处理意见第六节可行性研究中主要争议问题的结论第十八章财务报表第十九章附件。
