逻辑门：数字电路的基本单元
逻辑门：数字电路的基本单元
数字电路的基本结构
数字电路是电子电路中的一种用于处理数字信号（由高和低电平表示）的电路。它由数字逻辑门和其他辅助元件组成，可以执行各种逻辑和算术操作。数字电路在计算机、通信、控制系统等领域得到广泛应用。数字电路主要处理离散的、离散的数字信号，与模拟电路相对。数字信号是以离散时间和离散幅度的形式表示信息的信号。数字电路使用逻辑门来操作和处理这些数字信号，逻辑门根据输入信号的逻辑关系产生输出信号。
逻辑门是由晶体管、集成电路或其他逻辑元件组成的电路，用于执行布尔逻辑运算和控制信号的处理。逻辑门具有特定的输入端和输出端，根据输入信号的逻辑状态产生相应的输出信号。常见的基本逻辑门包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。与门在所有输入为高电平时输出高电平，其他情况输出低电平；或门在任一输入为高电平时输出高电平，全为低电平时输出低电平；非门将输入信号进行取反操作；异或门在奇数个输入信号为高电平时输出高电平，偶数个输入信号为高电平时输出低电平。
逻辑门是数字电路中的基本构建块，它们按照逻辑运算规则产生输出信号，从而实现各种数据处理和逻辑运算。逻辑门的设计和应用是数字电路设计的核心内容，它们通过不同的逻辑组合和电路连接方式实现多种功能。例如，通过级联多个逻辑门可以实现多位加法器、多路选择器、寄存器等功能。这些逻辑单元在计算机系统、通信系统、控制系统和数字电子设备中起着重要作用。
数字电路的基本元素：逻辑门
1.与门（AND）
与门（AND）是数字电路中最基本的逻辑门之一。它具有两个或多个输入端和一个输出端。当且仅当所有输入信号同时为高电平（1）时，输出为高电平；否则，输出为低电平（0）。与门的工作原理基于布尔代数的运算规则。在布尔代数中，逻辑与运算的结果仅在所有输入都为真（1）时为真（1），否则为假（0）。与门利用逻辑电平的高低来实现这种逻辑运算。
在基本的二输入与门电路中，通常采用两个输入端，表示为A和B，并具有一个输出端。与门电路的基本结构包括两个输入端、一个逻辑与门和一个输出端。逻辑与门通常采用晶体管或其他逻辑门的组合来实现。
常见的实现与门电路的方式是使用晶体管。一个简单的二输入与门电路可以由两个晶体管和两个电阻组成。其中，两个输入端分别连接到两个晶体管的控制端，晶体管的输出端通过电阻连接在一起，并产生与门的输出信号。当输入信号A 和B 同时为高电平（1）时，两个晶体管都处于导通状态，输出端与正电源相连，输出为高电平（1）。
当输入信号A 或B 中有一个或两个同时为低电平（0）时，至少一个晶体管处于截止
状态，输出端与地连接，输出为低电平（0）。
除了基本的二输入与门电路，还可以通过级联多个与门电路来实现多输入与门。例如，四输入与门可以由两个二输入与门和一个二输入与门组成。其中，两个二输入与门的输出连接到一个二输入与门的输入端，形成级联结构。这种级联结构的与门电路可以扩展为任意数量的输入。通过适当的级联组合和连接，可以构建具有多个输入的与门电路，以满足不同的应用需求。
与门的应用广泛，用于各种数字电路中。其中最常见的应用是逻辑运算和信号控制。
通过组合多个与门，可以构建更复杂的逻辑电路，实现逻辑运算、数据处理和控制功能。
在计算机系统中，与门用于执行逻辑运算和判断条件。例如，在中央处理器（CPU）中，与门用于指令的解码和操作数的判断。当所有的逻辑条件满足时，与门的输出可以触发下一步操作。与门还用于构建存储器单元和寄存器，用于存储和处理数据。
2.或门（OR）
或门（OR）是数字电路中常见的逻辑门之一，用于执行逻辑或运算。它具有两个或多个输入端和一个输出端。当任何一个或多个输入信号为高电平（1）时，输出为高电平；只有当所有输入信号都为低电平（0）时，输出为低电平。或门的功能基于布尔代数中逻辑或运算的规则。在逻辑或运算中，只要有一个或多个输入为真（1），结果就为真（1）。或门利用高低电平的逻辑表示来实现这种逻辑运算。
或门的电路结构可以采用多种实现方式，其中最常见的是使用晶体管。一个简单的二输入或门电路由两个晶体管和两个电阻组成。每个输入端通过电阻连接到一个晶体管的控制端，而两个晶体管的输出端通过电阻连接在一起并形成或门的输出端。当输入信号A 和B 中至少一个为高电平（1）时，至少一个晶体管处于导通状态，输出端连接到正电源，输出为高电平（1）。只有当输入信号A 和B 同时为低电平（0）时，所有晶体管都处于截止状态，输出端与地连接，输出为低电平（0）。
通过适当的组合和级联多个或门电路，可以实现具有多个输入端的或门电路。例如，四输入或门可以由两个二输入或门和一个二输入或门组成。其中，两个二输入或门的输出连接到一个二输入或门的输入端，形成级联结构。
或门广泛应用于数字电路设计和逻辑运算中。在计算机领域，或门用于逻辑运算、数据处理和控制模块的设计。在通信系统中，或门用于信号选择和数据交换。在控制系统和安全系统中，或门用于逻辑决策、报警触发和条件判断。
3.非门（NOT）
非门（NOT）是数字电路中最简单的逻辑门之一，用于执行逻辑非运算。它具有一个输入端和一个输出端。非门的功能是将输入信号取反，当输入为高电平（1）时，输出为低电平（0）；当输入为低电平（0）时，输出为高电平（1）。
非门的功能基于布尔代数中逻辑非运算的规则。在逻辑非运算中，对于一个给定的输入，如果输入为假（0），则结果为真（1）；如果输入为真（1），则结果为假（0）。非门利用高低电平的逻辑表示来实现这种逻辑运算。
非门的电路结构可以采用多种实现方式，其中最常见的是使用晶体管。一个简单的非门电路由一个晶体管和一个电阻组成。输入端连接到晶体管的控制端，晶体管的输出端通过电阻连接到电源和地之间。输出端取自电阻和电源连接处。
当输入信号为低电平（0）时，晶体管处于导通状态，输出端与电源相连，输出为高电平（1）。当输入信号为高电平（1）时，晶体管处于截止状态，输出端与地连接，输出为低电平（0）。
非门在数字电路设计和逻辑运算中发挥重要作用。它可以单独使用，用于取反输入信号或产生补码。此外，非门也可以与其他逻辑门进行组合和级联，构建更复杂的数字逻辑电路。非门在计算机系统、通信系统、控制系统等领域有广泛应用。在计算机领域，非门用于逻辑运算、控制信号的处理和存储器的读写操作。在通信系统中，非门用于信号转换、编码和解码。在控制系统中，非门用于逻辑决策、触发器的设计和状态切换。
4.异或门（XOR）
异或门（XOR）是数字电路中常见的逻辑门之一，用于执行逻辑异或运算。它具有两个输入端和一个输出端。异或门的功能是当输入两个信号中只有一个为高电平（1）时，输出为高电平（1）；如果两个输入信号都为低电平（0）或都为高电平（1），输出为低电平（0）。
异或门的功能基于布尔代数中异或运算的规则。在异或运算中，只有当输入两个信号不相同时，结果为真（1）；否则，结果为假（0）。异或门通过高低电平的逻辑表示来实现这种逻辑运算。
异或门的电路结构可以采用不同的实现方式，其中最常见的是使用晶体管。该电路由四个晶体管和几个电阻组成。设输入信号为A、B，输出信号为Y。
i.第一个晶体管（T1）的基极连接到输入信号A，第二个晶体管（T2）的基极连
接到输入信号B。
ii.T1和T2的集电极分别通过电阻连接到电源电压Vcc。
iii.第三个晶体管（T3）的基极连接到输入信号B，第四个晶体管（T4）的基极连接到输入信号A。
iv.T3和T4的集电极分别通过电阻连接到地（GND）端。
v.输出信号Y取自T1和T4的集电极以及T2和T3的集电极之间的节点。
当输入信号A和B相同（都为高电平或都为低电平）时，T1和T4或T2和T3中至少一个晶体管处于导通状态，该导通晶体管的集电极产生高电平输出。因此，输出Y 为低电平。
当输入信号A和B不相同（一个为高电平，另一个为低电平）时，T1和T4和T2和T3均处于截止状态，输出Y为高电平。
异或门的电路结构也可以通过级联多个异或门来实现更复杂的逻辑功能。例如，通过连续级联多个二输入异或门，可以实现多位加法器、数制转换器、错误检测电路等。
异或门在数字电路设计和逻辑运算中发挥重要作用。它可以用于数据比较、错误检测、编码和解码等应用场景。在计算机系统中，异或门用于逻辑运算、数据传输和存储器的设计。在通信系统中，异或门用于编码和差错校验。在控制系统中，异或门用于逻辑决策和状态切换。
5.与非门（NAND）
与非门（NAND）是数字电路中常见的逻辑门之一，结合了与门和非门的功能。它具有两个或多个输入端和一个输出端。与非门的功能是在所有输入信号同时为高电平（1）时输出低电平（0），其他情况下输出高电平（1）。
与非门的功能基于布尔代数中的逻辑与运算和逻辑非运算的规则。在逻辑与运算中，
当输入信号同时为真（1）时，结果为真（1）；否则，结果为假（0）。而逻辑非运算是对输入信号取反。与非门通过将逻辑与运算和逻辑非运算结合起来，实现了这两种逻辑运算的功能。
与非门的电路结构可以采用不同的实现方式。其中一种常见的电路结构是多级级联的方式。具体而言，将与门和非门级联连接，将与门的输出信号作为非门的输入信号。
这样，当与门的输入信号都为高电平（1）时，与门的输出信号为低电平（0），成为非门的输入信号，非门输出高电平（1）。反之，当与门的输入信号中有一个或多个为低电平（0）时，与门的输出为高电平（1），成为非门的输入信号，非门输出低电平（0）。
与非门（NAND）的晶体管电路结构可以采用不同的实现方式。以下是一种常见的二输入与非门的晶体管电路结构示例：该电路由四个晶体管和几个电阻组成。设输入信号为A、B，输出信号为Y。
i.第一个晶体管（T1）的基极连接到输入信号A，第二个晶体管（T2）的基极连
接到输入信号B。
ii.T1和T2的集电极通过电阻连接到电源电压Vcc。
iii.第三个晶体管（T3）的基极连接到输入信号A，第四个晶体管（T4）的基极连接到输入信号B。
iv.T3和T4的发射极连接到地（GND）端。
v.输出信号Y取自T3和T4的集电极之间的节点。
vi.当输入信号A和B同时为高电平（1）时，T1和T2均处于截止状态，导致T3和T4处于导通状态。此时，输出Y的集电极连接到地，产生低电平输出。
当输入信号A和B中至少一个为低电平（0）时，T1和T2中至少有一个处于导通状态，导致T3和T4中至少有一个处于截止状态。此时，T3和T4之间的节点通过电阻连接到电源电压Vcc，产生高电平输出。
与非门在数字电路设计和逻辑运算中具有重要作用。它可以用于实现逻辑与运算、逻辑或运算、逻辑非运算以及其他复杂的逻辑功能。与非门的组合和级联可以构建各种数字逻辑电路，例如加法器、多路选择器、触发器等。
6.或非门（NOR）
或非门（NOR）是一种常见的逻辑门，结合了或门和非门的功能。它具有两个或多个输入端和一个输出端。NOR门的功能是在所有输入信号都为低电平（0）时输出高电平（1），否则输出低电平（0）。
NOR门的功能基于布尔代数中的逻辑或运算和逻辑非运算的规则。在逻辑或运算中，当输入信号中至少有一个为真（1）时，结果为真（1）；只有所有输入信号都为假（0）时，结果为假（0）。逻辑非运算是对输入信号取反。NOR门通过将逻辑或运算和逻辑非运算结合起来，实现了这两种逻辑运算的功能。
NOR门的电路结构可以采用不同的实现方式。以下是一种常见的二输入NOR门的晶体管电路结构示例：该电路由四个晶体管和几个电阻组成。设输入信号为A、B，输出信号为Y。
i.第一个晶体管（T1）的基极连接到输入信号A，第二个晶体管（T2）的基极连
接到输入信号B。
ii.T1和T2的发射极通过电阻连接到地（GND）端。
iii.第三个晶体管（T3）的基极连接到输入信号A，第四个晶体管（T4）的基极连接到输入信号B。
iv.T3和T4的集电极连接到电源电压Vcc。
v.输出信号Y取自T1和T4的发射极之间的节点。
vi.当输入信号A和B同时为低电平（0）时，T1和T2均处于导通状态，导致T1和T4中至少有一个处于截止状态。此时，输出Y的发射极连接到地，产生高
电平输出。
当输入信号A和B中至少一个为高电平（1）时，T1和T2中至少有一个处于截止状态，导致T1和T4均处于导通状态。此时，T1和T4之间的节点通过电阻连接到电源电压Vcc，产生低电平输出。
NOR门在数字电路设计和逻辑运算中起着重要作用。它可以用于实现逻辑或运算、逻辑非运算、逻辑与非运算以及其他复杂的逻辑功能。NOR门的组合和级联可以构建各种数字逻辑电路，例如加法器、多路选择器、触发器等。
总结
数字系统由数字逻辑电路组成，这些逻辑电路可以处理二进制数，即0 和1。为了构建这些逻辑电路，我们使用逻辑门，它充当组合逻辑电路的构建块。常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。以它们为基础，逻辑门进行组合和连接，可以构建出更复杂的数字逻辑电路，如加法器、多路选择器、寄存器等以完成更加复杂的运算，这些数字电路与模拟电路共同构成现代芯片的基石。

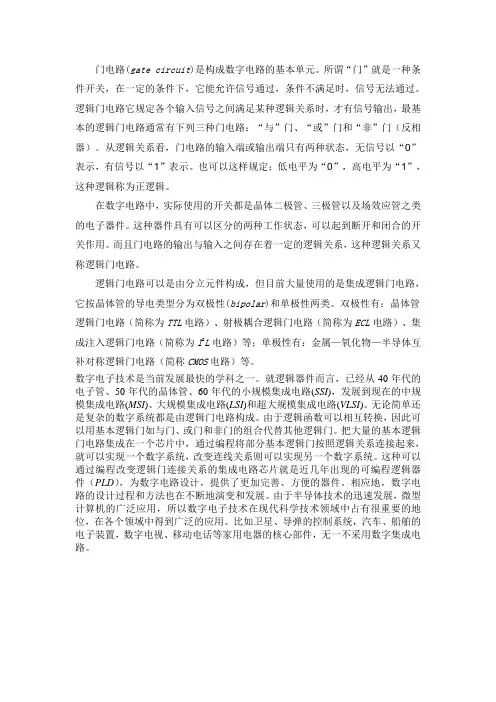

逻辑门电路发展
