人教版((2019)高中物理必修第三册《第11章 专题练习》测试卷(含答案解析)
(人教版)高中物理必修第三册第十一章综合测试01(含答案)
第十一章综合测试一、单项选择题1.关于电流的概念，下列说法中正确的是（ ） A .通过导体横截面的电荷量越多，电流越大 B .某一导体内电子运动的速率越大，电流越大 C .单位时间内通过导体横截面的电荷量越多，电流越大 D .电流的传导速率越大，电流越大2.如图所示，a 、b 分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是（ ）A .A 代表的电阻丝较粗B .B 代表的电阻丝较粗C .A 电阻丝的阻值小于B 电阻丝的阻值D .图线表示的电阻丝的阻值与电压成正比3.某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻x R 的阻值分别为1R 和2R ，则所测阻值与真实值x R 之间的关系为（ ） A .12x R R R ＞＞ B .12x R R R ＜＜ C .12x R R R ＞＞ D .12x R R R ＜＜4.一根导线，分别通以不同电流，并保持温度不变，当电流较大时，以下说法正确的是（ ） A .单位体积内自由电子数较多 B .自由电子定向移动的速率较大 C .自由电子的热运动速率较大 D .电流的传导速度较大5.电路中，每分钟有13610⨯个自由电子通过横截面积为620.641m 0⨯－的导线，那么电路中的电流是（ ） A .0.016 mA B .1.6 mA C .0.16 μA D .16 μA6.两个用同种材料制成的均匀导体A 、B ，其质量相同，当它们接入电压相同的电路时，其电流之比:1:4A B I I =，则横截面积之比:A B S S 为（ ）A .1:2B .2:1C .1:4D .4:17.如图所示，用电流表和电压表测量电阻x R 的阻值，C 端与B 端相连时，电流表示数为4.60 mA ，电压表示数为2.50 V ，C 端与A 端相连时，电流表示数为5.00 mA ，电压表示数为2.30 V ，比较这两次结果正确的是（ ）图6A .电阻的真实值更接近543 Ω，且大于543 ΩB .电阻的真实值更接近543 Ω，且小于543 ΩC .电阻的真实值更接近460 Ω，且大于460 ΩD .电阻的真实值更接近460 Ω，且小于460 Ω 二、实验题8.用伏安法测量某电阻x R 的阻值，现有实验器材如下： A .待测电阻x R ：范围在5~8 Ω，额定电流0.45 A B .电流表1A ：量程0~0.6 A （内阻0.2 Ω） C .电流表2A ：量程0~3 A （内阻0.05 Ω） D .电压表1V ：量程0~3 V （内阻3 k Ω） E .电压表2V ：量程0~15 V （内阻15k Ω） F .滑动变阻器R ：010Ω G .蓄电池：电动势12 V H .导线，开关为了较准确地测量，并保证器材安全，电流表应选________，电压表应选________，并画出电路图。
高中物理(新人教版)必修第三册课后习题：第十一章测评(课后习题)【含答案及解析】
第十一章测评(时间:75分钟满分:100分)一、单项选择题(本题共7小题,每小题4分,共28分。
在每小题给出的四个选项中,只有一个选项符合题目要求)1.根据欧姆定律,下列判断正确的是()A.导体两端的电压越大,导体的电阻越大B.加在气体两端的电压与通过的电流的比值是一个常数C.电流经过电阻时,沿电流方向电势要升高D.电解液短时间内导电的U-I图线是一条直线,A选项错误;欧姆定律不适用于气态导体,故B选项错误;由欧姆定得U=IR,可知电流经过电阻时,电阻两端有电压,沿电流方向电势降低,故C选项错误;欧姆定律律I=UR适用于电解液导电,故D选项正确。
2.R1=10 Ω,R2=20 Ω,R1允许通过的最大电流为1.5 A,R2两端允许加的最大电压为10 V。
若将它们串联,加在电路两端的最大电压是()A.45 VB.5 VC.25 VD.15 VR1、R2串联,R1允许通过的最大电流为1.5 A,经计算,R2允许通过的最大电流仅为0.5 A,则通过串联电路的最大电流以最小的为准,从而求得加在电路两端的最大电压是15 V,因而选D。
3.如图为路口交通指示灯的示意图,指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为,据你对交通指示灯的了解可以推断()A.红灯、黄灯、绿灯是串联的B.红灯、黄灯、绿灯是并联的C.红灯与黄灯并联后再与绿灯串联D.绿灯与黄灯并联后再与红灯串联,不可能出现同时有两盏灯亮,故由串并联电路特点可知:三盏灯任意两盏都不可能是串联的,所以,红灯、黄灯、绿灯是并联的,故选项B正确。
4.用电流表和电压表测量电阻的电路如图所示,其中R x为待测电阻。
电表内阻对测量结果的影响不能忽略,下列说法中正确的是()A.电流表的示数小于通过R x的电流B.电流表的示数大于通过R x的电流C.电压表的示数小于R x两端的电压D.电压表的示数大于R x两端的电压,采用电流表外接法,电流表所测电流等于通过电阻的电流与通过电压表的电流之和,电流表的示数大于通过R x的电流,故A错误,B正确;由题中电路图可知,电压表与待测电阻并联,测量待测电阻两端电压,电压表的示数等于R x两端的电压,故C、D错误。

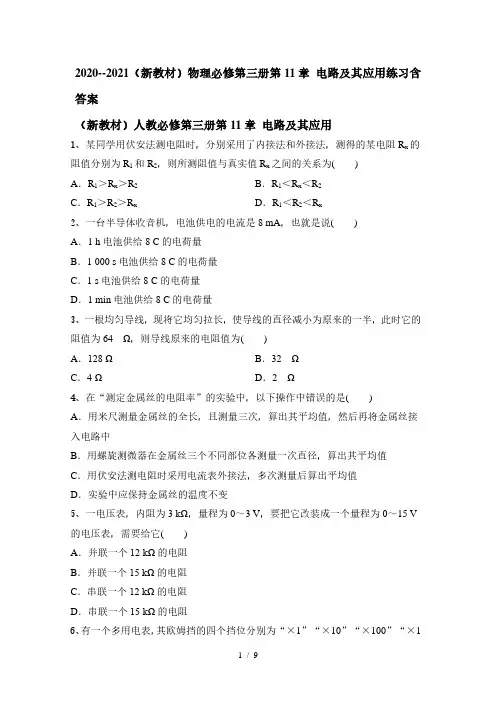

2020--2021学年人教版(2019)必修第三册第11章 电路及其应用练习含答案
2020--2021（新教材）物理必修第三册第11章电路及其应用练习含答案（新教材）人教必修第三册第11章电路及其应用1、某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻R x的阻值分别为R1和R2，则所测阻值与真实值R x之间的关系为()A．R1＞R x＞R2B．R1＜R x＜R2C．R1＞R2＞R x D．R1＜R2＜R x2、一台半导体收音机，电池供电的电流是8 mA，也就是说()A．1 h电池供给8 C的电荷量B．1 000 s电池供给8 C的电荷量C．1 s电池供给8 C的电荷量D．1 min电池供给8 C的电荷量3、一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64 Ω，则导线原来的电阻值为()A．128 Ω B．32 ΩC．4 Ω D．2 Ω4、在“测定金属丝的电阻率”的实验中，以下操作中错误的是()A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值D．实验中应保持金属丝的温度不变5、一电压表，内阻为3 kΩ，量程为0～3 V，要把它改装成一个量程为0～15 V 的电压表，需要给它()A．并联一个12 kΩ的电阻B．并联一个15 kΩ的电阻C．串联一个12 kΩ的电阻D．串联一个15 kΩ的电阻6、有一个多用电表，其欧姆挡的四个挡位分别为“×1”“×10”“×100”“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，他应该()A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮*7、我国北京正负电子对撞机的储存环是周长为240 m的近似圆形轨道，当环中的电流是10 mA时(设电子的速度是3×107 m/s)，在整个环中运行的电子数目为(电子电荷量e＝1.6×10－19 C)()A．5×1011B．5×1010C．1×102D．1×104*8、如图所示，某一导体的形状为长方体，其长、宽、高之比为a∶b∶c＝5∶3∶2。
高中物理人教版(2019)必修第三册《11.1 电源和电流》练习题(3)
人教版(2019)必修第三册《11.1 电源和电流》练习题(3)一、单选题（本大题共9小题，共36.0分）1.一根粗细均匀的铜导线，横截面积为S，单位长度内自由电子的数目为N，当通过铜导线的电流为I时，电子定向移动的速率为()A. 光速cB. INeS C. INeD. NeI2.如果在2s内共有5×1018个二价正离子和1×1019个一价负离子通过横截面积为0.1m2的电解槽，那么通过这个截面的电流等于()A. 0B. 1.6AC. 16AD. 0.8A3.两个电阻丝，R1=16R2如果给它们加上相同的电压，则在同一时间内通过它们的电量之比Q1Q2为()A. 1：4B. 1：8C. 1：16D. 16：14.某电解池中，若在2s内各有2.0×1019个二价正离子和1.0×1019个一价负离子通过某横截面，那么通过这个截面的电流是()A. 1.6AB. 0.8AC. 3.6AD. 3.2A5.一根横截面积为S的均匀长直导体，该导体中单位体积内的电荷量为q，带电粒子定向移动的速率是v，则导体中形成的电流大小为()A. qvB. qv C. qvS D. qvS6.关于阴极射线的本质，下列说法正确的是()A. 阴极射线本质是氢原子B. 阴极射线本质是电磁波C. 阴极射线本质是电子D. 阴极射线本质是X射线7.一只普通的家用照明白炽灯正常发光时，1分钟内通过它的电荷量是12C则流经日光灯的电流是()A. 20AB. 2AC. 0.2AD. 0.02A8.关于电流，下列说法中正确的是()A. 通电导线中自由电子定向移动的速率等于电流的传导速率B. 金属导线中电子运动的速率越大，导线中的电流就越大C. 电流是一个矢量，其方向就是正电荷定向移动的方向D. 国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位9.下列叙述中正确的有()A. 导体中的电荷移动一定形成电流B. 导体两端只要有电势差，一定产生恒定电流C. 对于一般孤立导体，只要其两端电势差为零，电流强度必为零D. 因为导体中有自由电荷，所以导体中一定产生电流二、多选题（本大题共4小题，共16.0分）10.取一块长度为a、宽度为b、厚度为d的金属导体，给金属导体加以垂直于外侧面向里的匀强磁场B，且通以图示方向的电流I，如图所示。
人教版((2019)高中物理必修3《第11章 模拟高考一遍过》测试卷(含答案解析)
人教版(2019)必修3《第11章模拟高考一遍过》测试卷一、单选题（本大题共2小题，共8.0分）1.如图所示，两平行金属板间带电质点原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则()A. 电压表读数增大B. 电流表读数减小C. 质点P将向上运动D. R3上消耗的功率逐渐减小2.如图甲为验证法拉第电磁感应定律的实验装置．在大线圈Ⅰ中放置一个小线圈Ⅱ，大线圈Ⅰ与多功能电源连接．多功能电源输入到大线圈Ⅰ的电流i 1随时间t变化的关系图象如图乙所示，其周期为T.电流i 1将在大线圈Ⅰ的内部产生变化的磁场，该磁场磁感应强度B与线圈中电流i 1的关系为B=ki 1(其中k为常数).小线圈Ⅱ与电流传感器连接．若仅将电流i 1变化的周期适当减小，则下列反映小线圈Ⅱ中的感应电流i 2随时间t变化的关系图象可能正确的是(图中分别以实线和虚线表示调整周期前、后的i 2−t图象)A. B.C. D.二、多选题（本大题共3小题，共12.0分）3.有一待测电阻，阻值约为5Ω，真实值为R x，现在用一个内阻约为3kΩ的电压表和一个内阻约为0.1Ω电流表来测量此电阻的阻值，甲、乙两同学分别采用甲、乙电路进行测量，下列说法正确的是()A. 甲同学的测量值大于R x，误差较小B. 甲同学的测量值大于R x，误差较大C. 乙同学的测量值小于R x，误差较小D. 乙同学的测量值小于R x，误差较大4.如图所示，a、b直线分别表示由同种材料制成的两条长度相同、粗细均匀的电阻丝甲、乙的伏安曲线，若R A、R B表示甲、乙电阻丝的电阻，则以下判断正确的是()A. a代表的电阻丝较粗B. b代表的电阻线较粗C. R A>R BD. R A<R B5.有一个电流表G，内阻R g=10Ω满偏电流I g=3mA.要把它改装成量程0～3V的电压表或改装成量程0～0.6A的电流表则应该()A. 改装电压表要串联一个阻值为990Ω的电阻B. 改装电压表要并联一个阻值为990Ω的电阻C. 改装电流表要串联一个阻值约为0.01Ω的电阻D. 改装电流表要并联一个阻值约为0.05Ω的电阻三、实验题（本大题共5小题，共45.0分）6.在“测定金属的电阻率”的实验中，若待测金属丝的电阻约为15Ω，所用器材如下：A.电池组(3V，内阻1Ω)B.电流表(0～0.6A，内阻1.25Ω)C.电压表(0～3V，内阻4kΩ)D.滑动变阻器(0～20Ω，允许最大电流1A)E.开关、导线若干(1)测电阻时，用电流表、电压表、待测金属丝组成测量电路，采用了电流表外接法，则待测金属丝电阻的测量值比真实值______.(选填“偏大”或“偏小”)(2)实验中用螺旋测微器测得金属丝的直径d的读数如图A所示，则读数为______mm．(3)实验中测得的I−U图象如图B所示，计算出图象的斜率为k，若用L表示金属丝的长度，d表示直径，请写出计算金属丝电阻率的表达式ρ=______.(用含有L、d、k的式子表示)7.为测量某一玩具电动机M中的线圈的电阻率，某实验小组的部分实验方案如下：(1)用螺旋测微器测得绕制线圈的同种规格导线的直径d如图1，则d=______ mm(2)如图2为多用电表欧姆档的原理示意图，其中电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，用它测量电阻R x，能较准确测量的阻值范围是______ (填A、B、C、D)A.30kΩ～80kΩB.3kΩ～8kΩC.300kΩ～800kΩD.3000kΩ～8000kΩ用多用电表测量电动机中导线圈的电阻RM，选择“×1Ω”欧姆档，并按正确步骤操作后，指针的位置如图3(此过程电机不转动)，则RM=______ Ω(3)为提高精度，他又用以下仪器再次测量导线圈的电阻RM电流表A1(0～3A，约5Ω)；电流表A2(0～30mA，约10Ω)；滑动变阻器R1(0～1kΩ)滑动变阻器R2(0～50Ω)定值电阻R0=60Ω电源(4V，约1Ω)，及开关导线若干实验小组为使测量过程中电机不转动而采用了如图4所示电路图，应选择的电流表是______ ，滑动变阻器是______ (填写符号)按照实验要求，多用电表已选择“直流电压2.5V”档作为电压表使用，请依据图4将图5实验电路中的仪表连接欠缺的两处补完整．图6是该实验小组测得的数值描绘出的图象，其斜率值表示的是______ (填A或B)A、导线圈的电阻；B、导线圈的电阻与R0阻值之和．8.某实验小组设计了如图(a)的实验电路，通过调节电源可在原线圈中产生变化的电流，用磁传感器可记录原线圈中产生的磁场B的变化情况，用电压传感器可记录副线圈中感应电动势E的变化情况，二者的变化情况可同时显示在计算机显示屏上．某次实验中得到的B−t、E−t图象如图(b)所示．(1)试观察比较这两组图象，可得出的定性结论是(请写出两个结论)：____________)和对应的感应电动势E的数据，并建立(2)该实验小组利用两组图象求出六组磁感应强度变化率(△B△t的图线；坐标系，描出的六个点如图(c)所示．请在图(c)中绘出E−△B△t(3)在该实验中，若使用的副线圈的匝数为100匝，则由图线可求得该副线圈的横截面积为______ cm2．9.为了探究电磁感应现象，某实验小组将电池、线圈A、线圈B、滑动变阻器、灵敏电流计、开关按照如图所示的方式连接。
高中物理必修第3册第十一章 电路及其应用测试卷测试与练习(word解析版)
高中物理必修第3册第十一章 电路及其应用测试卷测试与练习（word 解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A【解析】【详解】 对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 VU 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φaU 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b a φφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确．故选A 。
2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。
故选D 。
3．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A【答案】D【解析】AB ：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A 1的指针半偏时，A 2的指针也半偏．故AB 两项均错误．CD ：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A 1的读数为1A 时，A 2的读数为0.2A ，干路中电流为1.2A ．故C 项错误，D 项正确．4．两只电压表V 1和V 2是由完全相同的两个电流计改装成的，V 1表的量程是5 V ，V 2表的量程是15 V ，把它们串联起来接入电路中，则 （ ）A ．它们的示数相等，指针偏转角度也相等B ．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D ．它们的示数之比、指针偏转角度之比均为1:3【答案】B 【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V 1表的量程是5V ，V 2表的量程是15V ，相同的两个电流计改装，可知，V 2表的内阻是V 1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B 项正确，ACD 错误。
(常考题)人教版高中物理必修三第十一章《电路及其应用》测试题(包含答案解析)
一、选择题1．如图为Maxwell超级电容器，其标有“3V，3000F”。
它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。
关于此电容器下列说法正确的是（）A．在3V电压下才能正常工作B．充电时把电能转化为化学能和内能C．工作电压是3V时，电容才是3000FD．加额定电压时所储存的电荷量是手机锂电池“4.2V，4000mAh”带电量的58倍2．如图所示，是一个由电池、电阻R、电键S与平行板电容器组成的串联电路，电键S闭合。
一带电液滴悬浮在两板间P点不动，下列说法正确的是（）A．液滴一定带正电B．增大两极板距离的过程中，电阻R中有从a到b的电流，电容器中负电荷通过电容器从B运动到AC．断开S，减小两极板正对面积的过程中，液滴将加速下降D．断开S，减小两极板距离过程中，液滴静止不动3．如图所示，两个截面面积不同、长度相等的均匀铜棒接在电路中，其两端电压为U，则下列说法错误的是（）A．通过两棒的电流相等B．细棒的电压U1大于粗棒的电压U2C ．两棒内的电场强度不同，细棒内场强E 1大于粗棒内场强E 2D ．两棒的自由电子定向移动的平均速率相同4．如图是某导体的I-U 图像，图中倾角45α=︒，下列说法正确的是（ ）A ．该导体的电阻与其两端的电压成正比B ．此导体可能是半导体C ．I-U 图线的斜率表示电阻，所以R =0.5ΩD ．在该导体两端加6.0 V 电压时，每秒通过导体截面的电荷量是3.0C5．有一横截面积为S 的铜导线，流经其中的电流强度为I ，设每单位长度的导线中有n 个自由电子，电子的电量为e ，此时电子的定向移动速度为v ，在t 时间内，通过导线的横截面积的自由电子数目可表示为（ ）A ．nvstB ．I t e ∆C ．nv tD ．I t se∆ 6．2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。
人教版(2019)高二物理必修三第十、十一章恒定电流综合练习(含答案及详解)
恒定电流综合练习一、单选题（本大题共10小题，共40.0分）1.下列说法正确的是()A. 电阻值大的为绝缘体，电阻值小的为导体B. 一般金属材料的电阻率随温度升高而减小C. 材料的电阻率与导体的电阻、横截面积和长度有关D. 当温度极低时，超导材料的电阻率会突然减小到零2.如图所示，R1=2Ω，R2=10Ω，R3=10Ω，A，B两端接在电压恒定的电源上，则()A. S断开时，R1与R2的电压之比为1：5B. S闭合时，通过R1与R2的电流之比为5：1C. S闭合时，R1与R2两端的电压之比为1：5D. S断开与闭合两种情况下，电阻R1两端的电压之比为2：13.某同学要把一个量程为200μA，内阻为300Ω的直流电流计G，改装成量度范围是0～4Ｖ的直流电压表。
那么()A. 串联一个阻值为20kΩ的电阻B. 并联一个阻值为19.7kΩ的电阻C. 改装后的电压表内阻为20kΩD. 改装后的电压表内阻为19.7kΩ4.第56届日本电池大会上华为发布了5分钟即可充满电池50%电量的快充技术成果，引起业界广泛关注。
如图是华为某智能手机电池上的信息，支持低压大电流充电则()A. 表示该电池的充电电压B. 该电池充满电后以的电流工作时，可连续工作时间不少于30小时C. 表示该电池能提供的电能D. 表示该电池能提供的电能5.某直流电动机，线圈电阻是0.5Ω，当它两端所加的电压为6V时，通过电动机的电流为2A.由此可知()A. 电动机发热的功率为72WB. 电动机消耗的电功率为72WC. 电动机输出的机械功率为10WD. 电动机的工作效率为20%6.一电动自行车动力电源上的铭牌标有“36V、10Aℎ”字样，假设工作时电源(不计内阻)的输出电压恒为36V，额定输出功率为180W，由于电动机发热造成的损耗(其他损耗不计)，电动自行车的效率为80％，则下列说法正确的是()A. 额定工作电流为10AB. 电池充满电后总电量为3.6×103CC. 自行车电动机的内阻为7.2ΩD. 自行车保持额定功率行驶的最长时间是2ℎ7.一个电饭煲和一台洗衣机并联接在输出电压为220V的交流电源上(电源内阻忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0A，通过洗衣机电动机的电流是0.50A，则下列说法中正确的是()A. 电饭煲的电阻为44Ω，洗衣机电动机线圈的电阻为440ΩB. 电饭煲消耗的电功率为1555W，洗衣机电动机消耗的电功率为155.5WC. 1min内电饭煲消耗的电能为6.6×104J，洗衣机电动机消耗的电能为6.6×103JD. 电饭煲发热功率是洗衣机电动机发热功率的10倍8.如图所示，电源的电动势和内阻分别为E和r，在滑动变阻器的滑片P由a向b缓慢移动的过程中，下列各物理量的变化情况为( )A. 电容器所带电荷量一直增多B. 电容器所带电荷量先减少后增多C. 电源的总功率先增大后减小D. 电源的路端电压先减小后增大9.如图所示，电源电动势为E、内阻为r，R1、R2、R3为定值电阻(阻值均大于电源内阻r)，电压表和电流表可视为理想电表．开关S闭合时，一带电油滴P恰好能静止在平行金属板之间，若将滑动变阻器R的滑片向b端移动，下列说法正确的是()A. 油滴将向上运动B. 电压表的示数变小、电流表的示数变大C. 电源的输出功率逐渐增大、电源的效率逐渐增大D. R1、R3电阻上消耗的功率都变大10.一电压表内阻为3kΩ，量程为0～3V，要把它改装成一个量程为0～15V的电压表，需要给它()A. 并联一个12kΩ的电阻B. 并联一个15kΩ的电阻C. 串联一个12kΩ的电阻D. 串联一个15kΩ的电阻二、多选题（本大题共4小题，共16.0分）11.如图所示电路中，电源电动势为E，内阻r=1Ω，定值电阻R1=R2=10Ω，R3为可变电阻，最大值为20Ω，C为电容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版(2019)必修第三册《第11章专题练习》测试卷一、单选题（本大题共8小题，共24.0分）1.汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10A，电动机启动时电流表读数为58A，若电源电动势为12.5V，内阻为0.05Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了()A. 35.8WB. 43.2WC. 48.2WD. 76.8W2.如图，OO′是磁感应强度大小分别为3B和B的两个匀强磁场区域的分界线，磁场方向分别垂直纸面向里和垂直纸面向外。
单匝圆形导线圈的直径刚好位于OO′处，线圈以OO′为转轴从纸面位置开始以角该度ω匀速转动。
若线圈的电阻为R，面积为S，则下列说法正确的是()A. 线圈在纸面位置时，感应电流最大B. 线圈中产生的感应电动势的最大值为2BSωC. 线圈中产生的热功率为B2S2ω22RD. 线圈从纸面位置开始转过90°的过程中通过线圈某一横截面的电荷量为2BS/R3.如图为一种握力计和它的工作原理图。
电源电压保持不变。
握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大(弹簧的电阻不计)。
握力计测量范围为0--300N，电路中电流表变化范围0.1−0.6A，则下列说法正确的是()A. 握力计工作电路中的电源电压为3VB. 握力300N时电路中电流为0.6AC. R1连入电路阻值变化的范围是0−30ΩD. R2消耗的最小功率为0.5W4.如图所示，三只电压表均为理想电压表，定值电阻R1和滑动变阻器R2串联，电源内阻不能忽略．现将滑动变阻器的滑片向右移动到另一位置，发现电压表V3的示数增大了0.30V，则电压表V l和V2的示数变化可能是()A. V1减小0.20V，V2增大0.50VB. V1增大0.10V，V2增大0.20VC. V1减小0.10V，V2减小0.20VD. V1增大0.20V，V2增大0.10V5.在如图甲所示的电路中，内阻不计的电源的电动势为3.0V，三只小灯泡的规格相同，该小灯泡的伏安特性曲线如图乙所示．当开关S闭合稳定后()A. 通过L1的电流大小为通过L2电流的2倍B. L1消耗的电功率为0.75WC. L2消耗的电功率约为0.19WD. L2的电阻为6Ω6.普通照明电路的一只白炽灯泡不发光了，电工师傅在检修时，拧下上盖，露出了两个接线柱(如图中a、b所示).然后用测电笔分别去接触a接线柱和b接线柱，如果发现a、b两接线柱都能够使测电笔的氖管发光．根据这一现象，电工师傅就判断出了故障的性质及发生故障的部位．以下说法中你认为正确的是()A. 短路．短路处在灯口内B. 短路．短路处必在跟灯口连接的两根电线之间C. 断路．必是跟灯口连接的两根电线中有一根断了，且断掉的那根是零线，灯泡的钨丝肯定没有断D. 断路．必是灯泡的钨丝断了，而不是连接灯口的电线断了7.如图甲所示为某一小灯泡的U−I图线，现将两个同样的小灯泡并联后再与一个4Ω的定值电阻R串联，接在内阻为1Ω、电动势为5V的电源两端，如图乙所示，则()A. 通过每盏小灯泡的电流强度约为0.2A，此时每盏小灯泡的电功率约为0.6WB. 通过每盏小灯泡的电流强度约为0.3A，此时每盏小灯泡的电功率约为0.6WC. 通过每盏小灯泡的电流强度约为0.2A，此时每盏小灯泡的电功率约为0.26WD. 通过每盏小灯泡的电流强度约为0.3A，此时每盏小灯泡的电功率约为0.4W8.如图所示的电路中，电池的电动势为E，内电阻为r，R1和R2是两阻值固定的电阻．当可变电阻R的滑片向a端移动时，通过R1的电流I1和通过R2的电流I2将发生的变化是()A. I1变大，I2变小B. I1变大，I2变大C. I1变小，I2变大D. I1变小，I2变小二、多选题（本大题共4小题，共16.0分）9.如图所示，图线a是某一电源的U−I曲线，图线b是一定值电阻的U−I曲线。
若将该电源与该定值电阻连成闭合电路，已知该电源的内阻r=2.0Ω，则说法正确的是()A. 该定值电阻为6ΩB. 该电源的电动势为20VC. 将2只这种电阻串联作为外电阻，电源输出功率最大D. 将2只这种电阻并联作为外电阻，电源输出功率最大10.在如图所示的图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的UI图线。
用该电源直接与电阻R相连组成闭合电路。
由图象可知()A. 电源的总功率为6WB. 电源内电阻的热功率4WC. 电源的输出功率为2WD. 电源的效率为66.7%11.在如图所示的电路中，闭合开关K后，当滑动变阻器R1的滑动片P向b端移动时()A. A1的示数增大，V的示数减小B. A1的示数减小，A2的示数增大C. A2的示数增大，V的示数增大D. A1的示数增大，A2的示数增大12.金属线框abcd从离磁场区域上方高ℎ处自由落下，然后进入与线框平面垂直的匀强磁场中，磁场宽度为ℎ1，dc边长为l，且满足ℎ1>l，在线框中穿过磁场的过程中，可能发生的运动情况是(如图所示)()A. 线框匀速运动进入磁场，加速运动出磁场B. 线框加速运动进入磁场，加速运动出磁场C. 线框减速运动进入磁场，加速运动出磁场D. 线框加速运动进入磁场，匀速运动出磁场三、实验题（本大题共2小题，共15.0分）13.在“测定金属的电阻率”的实验中，金属丝的阻值约为5Ω，某同学先用刻度尺测量金属丝的长度l=50.00cm，用螺旋测微器测量金属丝直径时刻度位置如图1所示，再用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
①该电阻丝直径的测量值d=______mm；②实验中能提供的器材有：A.电压表V1(量程0～3V，内阻约3kΩ)B.电压表V2(量程0～15V，内阻约15kΩ)C.电流表A1(量程0～3A，内阻约0.01Ω)D.电流表A2(量程0～0.6A，内阻约0.1Ω)E.滑动变阻器R1(0～20Ω)F.滑动变阻器R2(0～500Ω)G.电源E(电动势为3.0V)及开关和导线若干该同学从以上器材中选择合适的器材连接好电路进行测量，则电压表应选择______，电流表应选择______，滑动变阻器应选择______，(选填各器材前的字母)。
要求在流过金属丝的电流相同情况下，电源消耗功率最小，并能较准确地测出电阻丝的阻值，实验电路应选用图2的______。
③该同学建立U−I坐标系，如图3所示，图中已标出了与测量数据对应的五个坐标点，还有一次测量的电压表和电流表示数如图4所示，请根据测量数据将坐标点补全，并描绘出U−I图线。
由图线数据可计算出金属丝的电阻为______Ω(保留两位有效数字)。
设被测金属丝电阻为R，则该金属材料电阻率的表达式是_________(用题目给出的物理量符号表示)。
④实验中使用的电流表内阻为R A，电压表内阻为R V，若考虑电流表和电压表内阻的影响，图3中U−I图象中图线斜率k与该金属材料的电阻率ρ的关系是k=______(用题目给出的物理量符号表示)。
14.图(a)为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡。
(1)图(a)中的A端与______(填“红”或“黑”)色表笔相连接。
(2)关于R6的使用，下列说法正确的是______(填正确答案标号)。
A.在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时，先将选择开关旋至欧姆档，然后两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=______Ω，R4=______Ω。
(4)某次测量时该多用电表指针位置如图(b)所示。
若此时B端是与“1”连接的，则多用电表读数为______；若此时B端是与“3”相连的，则读数为______；若此时B端是与“5”相连的，则读数为______。
四、简答题（本大题共2小题，共23.0分）15.如图甲所示，倾角α=37°的光滑倾斜导轨MN、PQ相互平行，导轨长为4m、间距为0.5m，已知两根导轨单位长度的电阻都为0.5Ω，导轨上端用电阻不计的导线连接一个阻值为R0=1Ω的定值电阻。
虚线MP下方有匀强磁场，磁场方向垂直于斜面向上，磁感应强度大小随时间变化关系图象如图乙所示。
有一根电阻不计、质量为0.01kg的导体棒在沿斜面方向的外力F(图中未画出)作用下，从t=0时刻开始由导轨顶端MP处沿斜面以2m/s的速度匀速下滑。
重力加速度g取10m/s2，sin37°=0.6，求：(1)t=0时，通过导体棒的电流大小；(2)t=1s时，外力F的大小和方向；(3)导体棒从顶端运动到底端过程中，外力F所做的功。
