计控--分散控制系统复习题
集散控制系统原理及应用(第三版)复习题
集散控制系统复习题一、填空题1.集散控制系统是以微处理器为基础的集中分散型控制系统。
集散控制系统的主要特点是集中管理和分散控制。
2.TPS和PKS是Honeywell公司的集散控制系统产品，Delta V是Emerson公司的集散控制系统产品，I/A S是Invensys公司的集散控制系统产品。
国产集散控制系统的产品有浙大中控的SUPCON、新华公司的XDPF、国电智深的EDPF等。
3.集散控制系统基本构成由分散过程控制装置、操作管理装置、通信系统组成。
4.分级递接控制系统结构分为多层结构、多级结构、多重结构。
P165.开放系统的标志是可移植性、可操作性、可适宜性和可用性。
6.集散控制系统的分散控制结构表现为组织人事的分散、地域的分散、功能的分散和负荷的分散。
P187.常用的冗余方式有同步运转方式、待机运转方式、后退运转方式和多级操作方式。
8.现场总线是在过程自动化和制造自动化中，实现智能化现场设备与高层设备之间互联的、全数字、串行、双向传输的、多分枝结构的通信系统。
9.现场总线可分为执行器传感器现场总线、设备现场总线和全服务现场总线三类。
10.现总线的特点是开放性、智能化、互操作性、环境适应性和分散控制等。
11.采用现场总线控制系统的主要因素是节省硬件数量和投资、节省安装费用与维护费用、多变量检测和运输、缩短安装时间和投运时间、等。
P2112.现场总线控制系统与传统集散控制系统的相同点包括分散控制集中管理和综合自动化组成部分等；主要差别包括通信和传输的差别和数字传输技术等。
13.影响现场总线实时性的主要因素有现场总线数据传输速率和主战应用程序的大小与复杂程度；主要解决措施包括减少网络通信的吞吐量，保证一旦有通信要求就能够立即实现通信、提高有效通信量、减少通信冲突的发生，保证通信的实时性、采用全双工通信模式和交换式以太网、采用塌缩的通信模型和通信协议、选用合适的现场总线仪表，减少通信量、采用发布方/预约接收方的通信结构、设置优先级、采用虚拟局域网和引入质量服务等。
DCS系统考试试题
DCS系统考试试题一、填空题：1.DCS系统即分散控制系统，指的是将（控制功能）分散、（风险）分散，（操作显示）集中，采用（分布式）机构的智能网络控制系统。
2．分散控制系统(简称DCS)是（计算机技术）、（控制技术）、（网络通讯技术）和（多媒体技术）相结合的产物，是完成（过程控制）、（过程管理）的现代化设备。
3．DCS系统自上世纪七十年代诞生以来，不断发展进步，其框架结构总体上可由（纵向分层）、横向分散来概括。
4．分散控制系统的硬件部分一般由（人机接口站MMI ）、（现场控制站）、和（通讯网络）组成。
5．管理操作应用工作站又称人机接口站（MMI）包括（操作员站OPU ）、（工程师站ENG ）、（历史数据站HSU）等。
6．操作员站OPU一般是指运行人员工作站，完整的操作员站是由（高可靠工业PC机），配以（CRT监视器）、（打印机）、键盘、鼠标/跟踪球组成。
7．历史数据站（HSU）直接挂在高速数据公路上，他主要实现（实时记录系统信息）的功能。
8．现场控制站主要用于现场信号的（采集）和（处理），（控制策略）的实现。
9．现场控制站的构成主要包括机柜及其配件、（功能模件）、（电源模件）和控制器。
10．制退出现场控制站的主控制器，要求（备用主控制器）应自动切为主站，并且切换当中系统不得出错和死机。
11．逐一强制关闭工程师站、操作员站、历史站，应该不影响其他运行的（功能站），然后恢复开机，其功能应（自动恢复正常）。
12．通讯网络连接分散控制系统的各个分布部分，完成（数据）、（指令）及其他信号的传递。
13．DCS系统的六大基本功能包括（模拟量控制系统MCS ）、（数据采集系统DAS ）、（锅炉燃烧控制系统和炉膛安全系统BMS ）、（顺序控制系统SCS ）（电液调节系统DEH ）、和（电气量控制系统ECS ）。
14．炉燃烧控制系统和炉膛安全系统BMS如果再细分的话，又可分为（燃烧器及燃料制备控制系统BCS ）、（锅炉炉膛和燃料安全系统FSSS ）。
分散控制系统课后习题答案
分散控制系统课后习题答案分散控制系统课后习题答案分散控制系统是现代工业控制领域中的重要技术之一，它通过将控制任务分割成多个子任务，并将其分配给不同的控制器或处理器进行处理，从而实现对系统的控制和管理。
在学习分散控制系统的过程中，课后习题是巩固知识和提高技能的重要途径。
下面将为大家提供一些分散控制系统课后习题的答案。
1. 什么是分散控制系统？分散控制系统是一种将控制任务分割成多个子任务，并将其分配给不同的控制器或处理器进行处理的系统。
它由多个分布在不同位置的控制器组成，这些控制器之间通过通信网络进行数据交换和协调。
分散控制系统具有高度的可靠性、可扩展性和灵活性，可以适应复杂的工业控制需求。
2. 分散控制系统的优点有哪些？分散控制系统具有以下几个优点：- 高可靠性：由于系统中存在多个控制器，当其中一个控制器发生故障时，其他控制器可以继续工作，从而保证系统的正常运行。
- 高可扩展性：可以根据实际需求增加或减少控制器的数量，从而适应不同规模和复杂度的控制系统。
- 灵活性：可以根据需要对系统进行分割和重新配置，从而满足不同的控制要求。
- 高性能：由于任务被分散到多个控制器中进行处理，系统的响应速度和处理能力得到提高。
3. 分散控制系统的组成部分有哪些？分散控制系统由以下几个组成部分构成：- 控制器：负责接收和处理来自传感器和执行器的信号，生成控制指令，并将其发送给执行器。
- 传感器：用于检测和测量系统的状态和参数，并将其转换成电信号。
- 执行器：根据控制指令执行相应的动作，控制系统的运行状态。
- 通信网络：用于控制器之间的数据交换和协调，可以是有线或无线的。
4. 分散控制系统的工作原理是什么？分散控制系统的工作原理可以简单描述为以下几个步骤：- 传感器将系统的状态和参数转换成电信号，并发送给控制器。
- 控制器接收传感器的信号，根据预设的控制算法生成控制指令。
- 控制器将控制指令发送给执行器。
- 执行器根据控制指令执行相应的动作，控制系统的运行状态。
集散控制系统(DCS)复习题答案

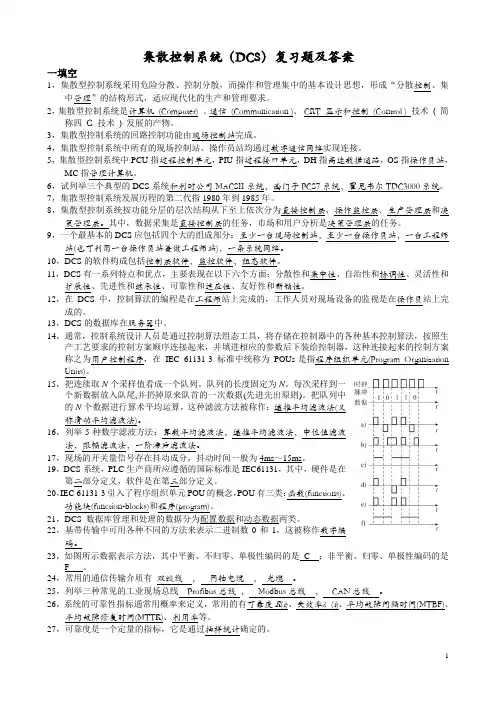

集散控制系统（DCS）复习题及答案一填空1，集散型控制系统采用危险分散、控制分散，而操作和管理集中的基本设计思想，形成“分散控制、集中管理”的结构形式，适应现代化的生产和管理要求。
2，集散型控制系统是计算机(Computer) 、通信(Communication )、CRT 显示和控制(Control ) 技术( 简称四C 技术) 发展的产物。
3，集散型控制系统的回路控制功能由现场控制站完成。
4，集散型控制系统中所有的现场控制站、操作员站均通过数字通信网络实现连接。
5，集散型控制系统中PCU指过程控制单元，PIU指过程接口单元，DH指高速数据通路，OS指操作员站，MC指管理计算机。
6，试列举三个典型的DCS系统和利时公司MACSII系统，西门子PCS7系统，霍尼韦尔TDC3000系统。
7，集散型控制系统发展历程的第二代指1980年到1985年。
8，集散型控制系统按功能分层的层次结构从下至上依次分为直接控制层、操作监控层、生产管理层和决策管理层。
其中，数据采集是直接控制层的任务，市场和用户分析是决策管理层的任务。
9，一个最基本的DCS应包括四个大的组成部分：至少一台现场控制站，至少一台操作员站，一台工程师站(也可利用一台操作员站兼做工程师站)，一条系统网络。
10，DCS的软件构成包括控制层软件，监控软件，组态软件。
11，DCS有一系列特点和优点，主要表现在以下六个方面：分散性和集中性、自治性和协调性、灵活性和扩展性、先进性和继承性、可靠性和适应性、友好性和新颖性。
12，在DCS中，控制算法的编程是在工程师站上完成的，工作人员对现场设备的监视是在操作员站上完成的。
13，DCS的数据库在服务器中。
14，通常，控制系统设计人员是通过控制算法组态工具，将存储在控制器中的各种基本控制算法，按照生产工艺要求的控制方案顺序连接起来，并填进相应的参数后下装给控制器，这种连接起来的控制方案称之为用户控制程序，在IEC 61131-3标准中统称为POU S是指程序组织单元(Program Organization Units)。
DCS试题及答案
一、DCS简答题1、DCS基本含义是什么？试述其基本结构及各层结构的基本功能。
答：集散控制系统DCS(Distributed Control System)，又称为分布式控制系统是利用计算机技术对生产过程进行集中监测、操作、管理和分散控制的一种新型控制技术。
是由计算机技术、信号处理技术、测量控制技术、通讯网络技术、CRT技术、图形显示技术及人机接口技术相互渗透发展而产生的。
DCS既不同于分散的仪表控制,又不同于集中式计算机控制系统,而是克服了二者的缺陷而集中了二者的优势。
它具有通用性强、系统组态灵活、控制功能完善、数据处理方便、显示操作集中、人机界面友好、安装简单规范化、调试方便、运行安全可靠的特点,适用于石油、化工、冶金、轻工、造纸等各种生产过程,能提高生产自动化水平和管理水平,提高产品质量,降低能源消耗和原材料消耗,提高劳动生产率,保证生产的安全,促进工业技术发展,创造最佳的经济效益和社会效益。
DCS按功能分层结构充分体现呢其分散控制和集中管理的设计思想。
DCS从下至上依次分为直接控制层、操作监控层、生产管理层和决策管理层。
1）直接控制层是DCS的基础，其主要设备试过程控制站（PCS）,PCS主要由输入输出单元（IOU）和过程控制单元（PCU）两部分组成。
输入输出单元(IOU)直接与生产过程的信号传感器、变送器和执行器连接，其功能一是采集反映生产状况的过程变量（如温度、压力、流量、料位、成分）和状态变量（如开关或按钮的通或断，设备的启或停），并进行数据处理；二是向生产现场的执行器传送模拟量操作信号（4mA~20mA DC）和数字量操作信号（开或关、启或停）。
过程控制单元下于IOU连接，上与控制网络（CNET）连接，其功能一是直接数字控制（DDC），即连续控制、逻辑控制、顺序控制和批量控制等；二是与控制网络通信，以便操作监控层对生产过程进行检测和操作；三是进行安全冗余处理，一旦发PCS硬件和软件故障，就立即切换到备用件，保证系统不间断地安全运行。
《集散控制系统》测验题

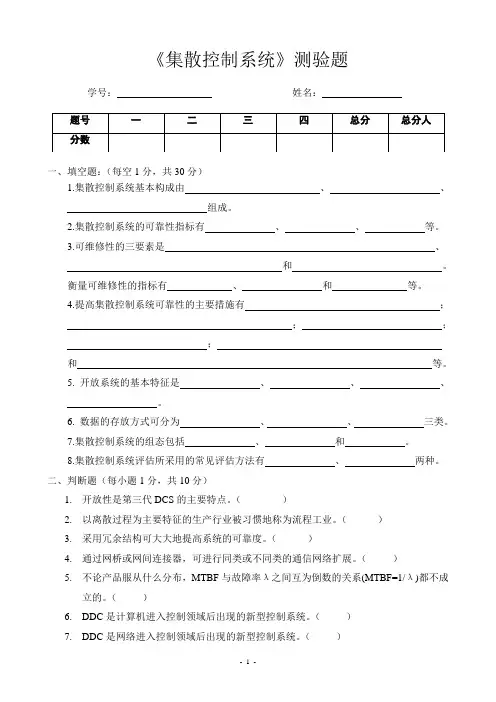

《集散控制系统》测验题学号：姓名：一、填空题：（每空1分，共30分）1.集散控制系统基本构成由、、组成。
2.集散控制系统的可靠性指标有、、等。
3.可维修性的三要素是、和。
衡量可维修性的指标有、和等。
4.提高集散控制系统可靠性的主要措施有；；；；和等。
5. 开放系统的基本特征是、、、。
6. 数据的存放方式可分为、、三类。
7.集散控制系统的组态包括、和。
8.集散控制系统评估所采用的常见评估方法有、两种。
二、判断题（每小题1分，共10分）1.开放性是第三代DCS的主要特点。
（）2.以离散过程为主要特征的生产行业被习惯地称为流程工业。
（）3.采用冗余结构可大大地提高系统的可靠度。
（）4.通过网桥或网间连接器，可进行同类或不同类的通信网络扩展。
（）5.不论产品服从什么分布，MTBF与故障率λ之间互为倒数的关系(MTBF=1/λ)都不成立的。
（）6.DDC是计算机进入控制领域后出现的新型控制系统。
（）7.DDC是网络进入控制领域后出现的新型控制系统。
（）8.有现场控制站（分散过程控制装置）和操作管理站就可以组成DCS。
（）9.MTBF表示的是平均无故障工作时间。
（）10.工作环境温度指的是设备无损害保存环境温度。
（）三、问答题：（每小题5分，共20分）1．DCS与PLC有何区别？它们是否适用于相同的控制过程？2．采用现场总线的优点？3．系统的安全性包含哪些内容？企业选择第三者认证有什么好处？4．软件可靠性与硬件可靠性的区别？四、计算题（每小题5分，共10分）1．一台微机主要由五种类型的元件组成，元件的故障率和数量见表，试求：（1）微机的故障率？（2）运行10小时的可靠度？（3）微机的平均寿命？2．某厂购买了一台空气压缩机，自购得之日起至今已发生了4起故障，现正在修理中，每次故障前维持完好的时间分别是1000、800、1300、900(h)。
试求：（1）空气压缩机的平均寿命？（2）假定平均修理时间为50h，空气压缩机的有效度是多少？（3）其故障频度是多少？。
《分散控制系统性能测试技术》题目
《分散控制系统性能测试技术》题目分散控制系统性能测试技术一、填空题1、分散控制系统是采用计算机、通信和屏幕显示技术，实现对生产过程的数据采集、控制和保护等功能，利用通信技术实现数据共享的多计算机监控系统。
2、CCS是将锅炉一汽轮发电机组作为一个整体进行控制的，通过控制回路协调锅炉与汽轮机组在自动状态的工作，给锅炉、汽轮机的自动控制系统发出指令，以适应负荷变化的需要，尽最大可能发挥机组调频、调峰的能力．3、模拟量控制系统是实现锅炉、汽轮机及辅助系统参数自动控制的总称。
4、AGC是根据电网负荷指令控制发电功率的自动控制系统．5、DCS抗射频干扰能力测试应选择功率为5W的步话机作为干扰源，以模拟较为严重的电磁辐射干扰，频率可在步话机厂用的400至500MHz段选择，测试时使步话机在距离敞开柜门的控制站机柜 1.5m处工作，观察系统是否正常工作。
6、DCS对屏蔽地与接地要求：信号电缆应采用屏蔽电缆，与动力电缆分开敷设；因测量回路信号为低频信号，故信号及屏蔽均应采用单点接地的方式7、根据DCS性能测试的不同目的，可分为以下几类：验收测试、性能评价测试、定期维护测试 8、计算机控制系统按结构可分为管理操作应用工作站、现场控制站以及相关的网络设备． 9、DL/T774-2021规定模拟量和开关量控制器模件的处理周期，一般回路应满足：模拟量控制系统不大于250ms，专用开关量控制不大于100ms。
快速处理回路中，模拟量控制系统不大于125ms。
开关量控系统不大于50ms。
10、控制器站处理器的处理能力余量应大于50%，操作器站的余量应大于60%,内存余量应大于总内存容量的40%。
外存余量应大于总存储器容量的60%。
11、DCS以管理集中、控制分散为设计思想，构成了分散控制的体系结构。
12、分散控制系统通过I/0模件，实现信号的数据采集和对目标对象的控制功能．通过控制器现控制功能的分散。
13、DAS的采样周期应小于信号周期的1/2。
分散控制系统有答案试题
第一部分考试试卷分散控制系统理论卷（30分钟试卷；初级）第一部分填空题 50分1. 国产专用DCS生产厂家有上海新华、北京和利时、浙大中控；其产品代表分别是 XDPS 、 MACS 、中控DCS 。
2. 一位专业的DCS工程师我们应该关注DCS产品的可靠性、稳定性、价位、品牌等特征。
3.国内常见的境外品牌专用DCS厂家有 ABB 、日利、西门子。
4.国内常见的境内通用DCS厂家科远、威盛、国电智深；其产品代表分别是 MT6000 、 FB-3000MCS 、 EdPF-NT 。
5.专用DCS最常规的组件有（卡件除外）工程师站、运行操作站、数据服务器、控制站、控制网络等。
6.DCS的日常维护工作有启机停机、故障处理、清扫等。
7.DCS通道故障的常见原因有网络不通、电源中断、通道短路、权限不够、接错线、 IP冲突。
8.DCS最常规的卡件有 AI 、 AO 、 DI 、DO 。
分别可以采集（举例说明）压力、开关、指令、开关指令等。
9.你认为DCS工程师应具备勇于创新、团队合作、独立思想等职业素质。
10.DCS在硬件配臵上通常会选择网络配臵冗余控制器配臵冗余. 电源配臵冗余。
11.DCS最常用的通信协议有OPC 、Bitbus 、Rs485/232 。
说明：初级理论卷主要是关于DCS的一些常识问题，这在同行中聊天是经常会涉及的，作为一名DCS工程师，应该广泛关注市面上最常见的产品、厂商，了解他们的优缺点，为自己和自己的企业做出一些抉择预备一些基础知识。
分散控制系统理论卷（60分钟试卷；中级）第一部分填空题 70分（注意模块不需用其标识准确表示，只需要用其功能中文描述即可，譬如Timer模块可以用时序模块描述，ADD模块可用加法模块描述等）1. 在XDPS中，操员指令是通过操作模块表达出来的。
2. 在DCS中，数据是信息表达的基础，因此在工程实施之初通常要依据设备数目先确定好它的数目。
XDPS在数据库进行该信息的编辑，通常该信息分为数字、模拟两个大类，在每一类中又可分输入、输出。
