计量泵正确的安装使用方法
加药计量泵的安装方法
加药计量泵的安装方法一、准备工作1.确定加药计量泵的安装位置，并合理布置管道和电气设备，确保安全与便利。
2.根据实际需要选择合适的加药计量泵型号，同时准备好所需的附件和接口配件。
二、安装加药计量泵1.先将加药计量泵放置在安装位置上，并确保其处于垂直状态，以保证正常运行和准确计量。
2.检查加药计量泵的进出液管道与连接接口，确保其连接牢固、密封可靠，避免泄漏。
3.根据实际情况安装并调整加药计量泵的支撑架，使泵正常运行，同时避免振动和噪音。
三、连接电气设备1.将加药计量泵的电源线与电气设备连接，并接地保护，确保安全可靠。
2.根据加药计量泵的电气接口要求，分别连接控制线、信号线和报警线，并确认连接正确无误。
3.根据实际需要，调试并设置加药计量泵的工作参数，如流量、浓度、计量精度等。
四、系统调试1.打开加药计量泵的进液阀门，将管道内的空气排出，以确保进液管道畅通无阻。
2.分别打开进、出液管道的流量调节阀，使加药计量泵能正常吸取液体并输出到设备中。
3.调整加药计量泵的流量、浓度、计量精度等参数，使其满足实际需求，并进行必要的校准和调整。
五、安全检查与维护保养1.定期检查加药计量泵的运行状态，如噪音、振动、温度等，及时发现和处理异常情况。
2.定期清洗加药计量泵的进出液管道和接口配件，保持其畅通无阻，避免发生堵塞和泄漏。
3.定期校准和调整加药计量泵的工作参数，确保计量准确度和稳定性。
总结：加药计量泵的安装方法包括准备工作、安装加药计量泵、连接电气设备、系统调试以及安全检查与维护保养。
正确安装和维护加药计量泵，可以保证其正常运行，准确计量药剂，并提高整个系统的效率和稳定性。
在安装过程中要注意安全，遵循相关操作规范，并与厂家保持良好的沟通和协调，以确保安装质量和技术要求的达到。

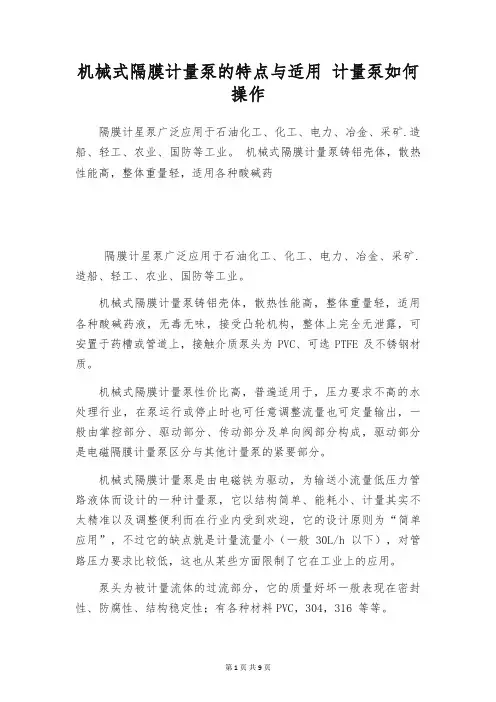

机械式隔膜计量泵的特点与适用 计量泵如何操作
机械式隔膜计量泵的特点与适用计量泵如何操作隔膜计星泵广泛应用于石油化工、化工、电力、冶金、采矿.造船、轻工、农业、国防等工业。
机械式隔膜计量泵铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药隔膜计星泵广泛应用于石油化工、化工、电力、冶金、采矿.造船、轻工、农业、国防等工业。
机械式隔膜计量泵铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药液，无毒无味，接受凸轮机构，整体上完全无泄露，可安置于药槽或管道上，接触介质泵头为PVC、可选PTFE及不锈钢材质。
机械式隔膜计量泵性价比高，普遍适用于，压力要求不高的水处理行业，在泵运行或停止时也可任意调整流量也可定量输出，一般由掌控部分、驱动部分、传动部分及单向阀部分构成，驱动部分是电磁隔膜计量泵区分与其他计量泵的紧要部分。
机械式隔膜计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它以结构简单、能耗小、计量其实不太精准以及调整便利而在行业内受到欢迎，它的设计原则为“简单应用”，不过它的缺点就是计量流量小（一般30L/h以下），对管路压力要求比较低，这也从某些方面限制了它在工业上的应用。
泵头为被计量流体的过流部分，它的质量好坏一般表现在密封性、防腐性、结构稳定性；有各种材料PVC，304，316 等等。
对于电路板一般不存在工艺设计的问题，只是有数字电路和模拟电路之分，紧要的质量表现在密封性，电子元气件质量的好坏，由于电路板确定不能进入水汽。
由于机械式隔膜计量泵输送的一般都是强腐蚀性液体，所以对于直接和被输送液体接触的膜片有很高的防腐要求。
膜片一般接受PTFE材质。
机械隔膜计量泵特点1.操作安全,机械驱动隔膜,性价比高,普遍适用于,压力要求不高的水处理行业2.密封性好,无泄漏,装配维护和修理简单安全，接受偏心机构.整体上完全无泄露，可安置于药椿或管道上。
3.它可以传输高粘度介质，腐蚀性液体和不安全性的化学品。
铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无善无味。
计量泵使用说明书
计量泵使用说明书一、概述计量泵是一种用来精确计量液体流量的设备，广泛应用于化工、石油、制药等行业。
本说明书介绍了计量泵的基本原理、结构、操作方法以及常见故障排除方法，帮助用户正确认识、正确使用计量泵。
二、原理计量泵采用齿轮、脉冲电子流量计等结构，通过精确计量泵内液体的流量进行传感器信号的转换，反馈给控制回路，从而实现对液体流量的准确控制。
该设备具有高测量精度、流量范围广、灵敏度高等特点。
三、结构计量泵由泵体、电机、传感器、控制面板等部分组成。
泵体采用不锈钢材质制成，具有良好的耐压性能，并配备了密封件，确保液体不会泄漏。
电机被安装在泵体上，提供动力驱动泵体内的齿轮转动。
传感器通过与泵体内流体的互动，测量流量并将信号传输给控制面板。
四、使用方法1.连接电源：将计量泵正确接入电源，确保电源供应稳定。
2.连接线路：根据产品规格书提供的信息，正确接入计量泵的线路。
3.打开电源开关：打开电源开关，计量泵进入待机状态。
此时，控制面板会显示当前设定的流量值。
4.调节流量：通过控制面板上的按钮，调节流量值。
按下"+"按钮增加流量，按下"-"按钮减小流量。
通过观察控制面板上的显示数值，确认流量是否达到了所需设置。
5.开始计量：当流量设置完成后，按下计量按钮，计量泵开始工作，开始计量液体的流量。
6.停止计量：当流量达到预设值时，计量泵会自动停止计量。
用户也可以手动按下停止按钮，终止计量。
五、维护保养1.清洁：定期清洁计量泵的泵体和传感器，保持设备干净。
使用干净的布擦拭，避免使用化学清洁剂。
2.检查密封件：定期检查计量泵的密封件是否损坏，如发现损坏应及时更换。
3.润滑：定期为计量泵的齿轮部分添加润滑油，确保泵体内部运转平稳。
4.防护措施：避免计量泵遭受明火、腐蚀性物质等，避免损坏设备。
六、故障排除1.若计量泵工作时发生异常声音，应立即停机查看是否有杂物进入泵内或液体过载。
2.如果流量显示与实际流量不符，应检查传感器是否损坏或控制面板设置是否正确。
脉冲式 GLM 机械隔膜计量泵 安装、操作和维护手册说明书
PULSA GLM ®机械隔膜计量泵服务手册编号: IOM-GLM-DM7-003 安装、操作和维护手册适用型号：GLM7Pulsafeeder工厂服务政策如果您的Pulsafeeder泵存在任何问题，请首先查看操作和维护手册中的故障排除指南。
如果该问题在手册中未涉及或者无法解决，请联系您当地的Pulsafeeder授权销售代表，或联系我们的技术服务部，以获取进一步的帮助。
届时将由经过专业培训的技术人员为您诊断故障，并提供解决方案。
解决方案可能包括购买更换部件或将设备返还工厂以供检测和维修。
所有退修品都需具有Pulsafeeder出具的退修品作业和管理号码。
Pulsafeeder技术人员对原部件检查完毕后，将对保修品进行维修所购买的部件费用存入用户名下。
作为故障部件返还的保修部件，如果经测试后运行良好，那么该部件将被送还给发送方，运费由其承担。
电子部件的更换均不接受信用担保。
对于保修范围外的任何维修和改动，需要收取基准费用和更换零部件的相关费用。
安全注意事项：1. 对该设备进行安装或维护之前，请阅读并理解所有相关说明和文件。
2. 请遵守所有特殊说明、备注和注意事项。
3. 在安装、调节和维护过程中，请小心操作并运用良好的常识进行判断。
4. 请确保在设备安装、维护和操作过程中，遵守您所在公司和工厂的所有安全及工作程序和标准。
©2014 Pulsafeeder公司版权所有。
保留所有权利。
本文件信息可能随时更改，恕不另行通知。
未经Pulsafeeder 公司书面授权，除了用于购买方的个人用途以外，严禁对该刊物的任何内容进行复制，严禁在可检索的系统中存放，严禁以任何形式或任何电子或机械途径，包括影印和录音等方式进行传播。
目录1.引言 (4)2.操作原理 (4)2.1 泵头组件 (5)2.2 控制组件 (5)2.3 齿轮减速组件 (5)3.设备检查 (6)4.存储 (6)5.安装 (6)5.1 场地 (6)5.2 管道系统 (7)5.3 入口压力要求 (7)5.4 出口压力要求 (8)6.设备启动 (9)6.1 紧固件检查 (9)6.2 输出调节 (9)6.3 泵头灌注和维护 (10)6.4 泵头灌注 (11)6.5 校准 (13)7.维护 (14)7.1 隔膜拆卸和重新安装 (16)7.2 隔膜轴封 (18)7.3 止回阀 (19)7.4 塑料连接器式止回阀的拆卸与安装 (20)7.5 金属螺栓紧固式止回阀的拆卸与安装 (21)7.6 马达的拆卸与安装 (23)8.备件 (24)8.1 KOPkit方案 (24)8.2 订购KOPkits或备件 (24)8.3 备件包编号： (25)9.编码识别 (25)10. 故障排除 (26)11. 管道附件 (28)12. 外形尺寸图 (29)13. 零件图和零件清单 (31)31. 引言GLM® DM7计量泵是一种容积式、机械操作的往复式隔膜泵。
安装计量泵操作规程
匀，不能用力过猛，以免将泵底座表面挫伤；同时要不时地将硅油喷于刮刀表面，防
安
止余料在其表面凝结，表面清理完后，再用喷有硅油的铜条将底座上的丝孔清理干
装
净；最后用清洁的棉布喷上硅油彻底将泵底表面擦拭干净。
步
1、将装计量泵辅助螺栓落入泵底座。
骤
2、将计量泵放于底座上时，要做到丝孔与丝孔之间一一对应，尽量避免计量泵在底 1、装泵时禁止使用野蛮动作，需轻拿轻
作完成。
座上旋转，以免挫伤计量泵底表面。
安装计量泵
放。
3、计量泵的紧固：首先，将丝孔中的螺栓用内六角按对角线方向上好，然后用力矩
扳手按对角线方向一一紧固（扭力30-60-90KG）。
2、螺丝必须对角紧固，用力均匀。
4、将盖板平整地放入泵槽上，做好此纺位的保温。
1、在计量泵安装后2小时要对计量泵复紧一次，扭力控制在80-90kg；安装传动轴时
置于一旁。
拆除假泵
2、去除假泵上的螺栓时，首先用力矩扳手将螺栓拧松，然后取出放置于一旁。
3、取出螺栓后，用两根金属棒插入假泵的丝孔中，将假泵取出。
1、拆除假泵时应避免浆体与皮肤直接接
4、最后是泵底座的清洁工作：先用铜刮刀将底座表面的余料铲除干净（可以事先准 触。
备半桶水，以便铲出的余料放入水中，易清除）在用铜刮刀铲余料时，要做好用力均 2、取出假泵后应妥善放置。
安装计量泵操作规范
适用岗位：泵板工。
主要包括各岗位的安全、 操作技术指导、巡检制度。
项目
主题
操作内容
操作及安全注意事项异常处理对策
安装 物料准备 1、纱线手套 2、石棉手套 3、清洁棉布 4、护目镜
1、因高温作业劳保防护用具必须穿戴完整
seko计量泵安装使用说明书
欢迎用户使用Seko 产品，为了帮您正确地安装和使用计量泵，我们编写了此手册。
在安装和启动泵前，请仔细阅读此操作手册的全部内容，产品质量保证不包括因使用不当而导致的损坏。
本手册的内容如有修改，恕不另行通知。
目录1. 概述1.1 应用范围1.2 产品识别码1.3 机械装置和变速箱1.3.1 冲程长度调节1.4 泵头1.4.1 操作须知2. 安装2.1 安全注意事项2.2 安装说明2.3 吸入装置2.4 排出装置3. 启动4. 维护4.1 注油4.2 注意事项4.3 机械装置4.4 泵头4.5 推荐备件5. 故障排除6. 产品装卸与存储6.1 装卸6.2 存储与保存安装步骤图解1．泵头2．机械装置 3. 手动冲程调节旋钮 4. 电机计量泵是一种往复运动的容积式泵，其主要部件为：动力装置（通常为一个电机），传动装置，机械装置，冲程长度调节旋钮，触液端。
此计量泵的设计符合意大利安全和事故防范条例的要求。
安全注意事项：警告：如超过允许的最大流量，必须相应的降低压力（例如，用降压阀）启动计量泵前，请仔细确认以下四项：1、驱动装置与电源是否分离。
2、泵头和管道是否被降压。
3、装卸前触液端是否被清洗过。
4、依据当地规定，是否采取了保护工作人员安全措施。
1.1 应用范围计量泵是一种能精确进行流体转移和投加的机械装置，还能通过冲程调节装置来调节流量。
为了达到理想的投药状态，用户须根据投药量和待加化学品的属性，选择合适的型号。
如用户需要投加新的化学品，请跟我司技术部联系。
1.2 产品确认码实际尺寸：mm 28.5x381、型号2、系列号3、流量4、最大压力5、参考1.3 机械装置和传动装置机械装置把电机的电能转换为动能, 推动柱塞往复运动。
流量手动调节只有在如下理想运行状态下，泵才能完成精确投药。
即：恒定速度，压力和粘度。
所有带有手动调节旋钮的泵，均能在达到100%调节状态时正常工作。
如电器能适用于泵, 请阅读手册内容。
GRUNDFOS DMX 226计量泵安装和使用说明书
GRUNDFOS说明书DMX 226Dosing pump安装和使用说明书中文 (CN)2中文 (CN) 安装和使用说明书中文版本目录页1. 概述1.1 引言本安装运行指导包含了启动和运行DMX 226 型计量泵需要了解的所有信息。
如需了解更详细的信息，或者出现任何本手册中没有详细描述的问题，请联系格兰富水处理。
1.2 应用DMX 226型泵适用于流体、非研磨性及非易燃性介质的计量；泵送介质应严格符合本手册中对介质的特性要求。
1.概述21.1引言21.2应用22.安全32.1安全须知在本手册中的识别标志32.2操作人员的资格和培训32.3不执行安全须知所带来的危险32.4在安全意识下作业32.5操作者/使用者安全须知32.6保养、检查和安装工作中的安全须知32.7未经许可的改装和零配件生产32.8不恰当的操作方法32.9在计量系统发生故障情况下系统的安全性33.技术数据43.1泵的标识43.2型号说明53.3泵的型号63.4泵的性能73.5吸程高度93.6周围环境与运行条件113.7计量介质113.8电气数据113.9AR 控制单元113.10材料113.11重量123.12外部尺寸示意图134.运输与存放154.1交货154.2中期存放154.3拆箱154.4退回155.安装165.1最佳安装165.2安装指点165.3安装固定175.4软管/管道175.5吸入管路和排出管路的连接186.电气连接186.1有主电源插头的泵版本186.2无主电源插头的泵版本187.调试197.1启动前检查197.2启动198.运行208.1泵的图示说明208.2接通/切断电源208.3通过冲程长度调节计量流量208.4调节冲程长度218.5采用变频器调节冲程率218.6应用AR 控制单元219.其它电子设备的操作219.1电子版冲程传感器219.2电子隔膜泄漏传感器2210.集成通流阀2410.1功能2410.2允许介质2410.3连接2410.4设定开放压力2410.5通风2410.6故障排除表2411.保养2511.1一般注意事项2511.2清洁和保养间隔时间2511.3清洁吸入阀和排出阀2511.4通流阀的保养2511.5更换隔膜2612.故障排除表2713.计量曲线2814.泵的回收处理32警告该安装运行基本指导包含安装、运行和保养 DMX 226 型计量泵所需要了解的最基本信息。
计量泵使用说明书
:
电动机经联轴器与蜗杆联接 ,并 带动蜗轮 、N轴 (偏 心轮 )运 转 ,N轴 (偏 心轮 ) 通过连杆带动柱塞作往复运动 。当柱塞 向后移动时,液 压腔 内产 生负压 ,使 膜片向后挠 曲变形 ,介 质腔也产生负压 ,此 时出 口单向阀关闭,进 口单向阀打开 ,介 质从进 口管路 进入介质腔 内,柱 塞至后止点时,吸 液过程结束 ;当 柱塞向前移动时 ,液 压腔中的液压 油推动膜片向前挠 曲变形 ,介 质腔容积减小 ,压 力加大 ,使 进 口单 向阀关闭,出 口单向 阀打开 ,介 质排出介质腔进入出口管路 ,柱 塞连续往复运动 ,泵 即可连续输送介质 。当 转动计量泵上部的调节手柄时 ,N形 曲轴可上下移动 ,使 安装于曲轴上 的滑块偏心量发 生变化 ,可 在 0~100%范 围内无级调节计量泵流量 。 在运行过程中,当 液压腔 内压力高于额定值时,泄 压阀起跳 ,释 放出来的液压油通 过回油管进入油池 ;当 液压腔 内的液压油不足时 ,补 油阀自动开启 ,油 池 内的液压油通 过补油管进入液压腔 。液压腔 内压力始终保持平衡是膜片使用寿命长的重要因素之一 。 二 阀组内的排气 阀可使液压腔 内少量空气排出,避 免气阻现象 ,`确 保正常运行 。在 排气过程中,可 能会有极少量液压油经回油管一起排出,这 是正常现象 。每台计量泵在 出厂前 ,内 循环压力平衡系统 已调至理想状态 ,使 用中一般不必再调整 。
按以下步骤操作 :装 要泵头 ,拧 下整个油杯 (原 结构 )或 二 阀组 (新 结构 ),用 手盘动计 量泵 ,使 柱塞缓慢前后运动 ,通 过接板上 的小孔加入液压油 ,直 到加满并无气泡冒出为 止 ,然 后装上 油杯 ,在 油杯 内加满油 ,启 动泵 ,再 按下阀杆数次 ,排 净油腔 内的残余空 气 ,泵 即可恢复正常状态 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
相信大家都知道，随着目前经济的快速发展，在一些行业中对于计量泵的需求也就越来越大，如：化工、食品、环保、石油等行业。
这主要是由于计量泵所拥有的结构精巧,安全可靠等特点，该泵在抽送介质上既可以应对各种含有腐蚀性的化学药剂，又能满足卫生的要求。
而此次，上海沈泉计量泵厂家主要是来为大家讲解一下有关计量泵正确安装的使用方法这一知识内容，大家请跟着小编一起来看看吧。
计量泵正确的安装使用方法：
1、建议用户采用自灌式安装、泵的吸入端低于储液池的低液位。
如果吸入端必须高于储液池液面时，必须在吸入管加装脚阀。
2.5米水柱是其zui大容许吸程高度。
2、尽量在吸入管路中加装过滤器，以便后续的检查和清洗。
同时必须安装截止阀和管路活接，以便日后的维护。
3、在计量泵出口管路中必须安装脉动缓冲器、安全阀。
如压力低于3Bar时，沈泉建议用户加装背压阀，以免管路产生虹吸现象。
4、吸入管路的管径必须大于计量泵入口阀尺寸。
所附管件用手旋紧即可，请勿使用工具;螺纹处不使用生料带。
5、电机接线必须参照电机铭牌和操作说明书。
6、将计量泵出口管路断开，或打开管路排气阀。
7、按油位指示加入润滑油，然后将冲程调至0%。
接着再启动计量泵，此时应注意辨别泵体内是否有异常噪音。
8、逐步调大冲程至zui大，然后在观察计量泵出口是否有物料输送，且流量随冲程调节而变化。
9、关闭管路排气阀或连接出口管路，并向系统添加物料。
10、安装环境要保持整洁宽敞，且通风要良好。
