串并联电路特点总结
讲课串联电路和并联电路
R总 R1 R2 R3
R总
R 2R 3
R1R 2R 3 R1R3
R1R 2
由左侧
推论我们可 以得出三个 不同的电阻 并联，总电 阻小于其中 最小的电阻 从而扩充到 若干不同的 电阻并联。
R总 R1
串并联练习题
练习1:如图，测 得R1上的电压为 10V，则R2两端 的电压是多少？
练习1变形:如图， 求两电阻两端的 电压分别是多少？
流电阻，该电流表的内阻为________Ω. 解析：电压表的改装要串联一个电阻 R，则 RV＝Rg＋R＝UIg， 解得 RV＝2 000 Ω，R＝1 600 Ω；电流表的改装要并联一个电阻 R′，则 R′＝II－gRIgg＝0.668 Ω，RA＝RR′′＋RRg g＝0.667 Ω.
答案：串 1 600 2 000 并 0.668 0.667
2.并联电路:
I I1 I2
I I1 I2 U U1 U2
I I1 I2 U UU 11 1 R R1 R2
讨论：多个电阻并联呢？
11 1 1
R R1 R2
Rn
并联电路总电阻的倒数等于各支路电阻的倒数之和
五、串、并联电路特点
I I1 I2 In
1.串联电路
U U1 U2 Un R R1 R2 Rn
Rx＝UIx额＝06.2 Ω＝30 Ω Px＝IxU 额＝0.2×6 W＝1.2 W.
【答案】 (1)5 Ω 0.8 W (2)30 Ω
1.2 W
返回
变式训练1 如图2－4－6所示电路中有三个电
阻，已知R1∶R2∶R3＝1∶3∶6，则电路工作时， 电压U1∶U2为( )
A．1∶6 C．1∶3 答案：D
R1=20Ω R2=40Ω R1=20Ω R2=40Ω
电路中的串并联关系
电路中的串并联关系电路中的串并联关系是电路中最基础的概念之一。
串联和并联是指电路中两个或多个元件之间的连接方式，不同的连接方式会对电路的整体性能和特性产生不同的影响。
在实际电路设计和分析中，了解并掌握串并联关系具有重要的意义。
一、串联电路串联电路是指将两个或多个电阻、电容或电感等元件连接在电路中，使它们依次相连，电流只能依次通过每个元件。
串联电路中各个元件之间是顺序排列的，类似于一串颗粒排成的珠子。
在串联电路中，电流保持不变，电压则会分担给每个元件。
串联电路的特点：1. 电流相同：串联电路中的电流只有一条路径，所以串联电路中的电流是相同的，电流通过每个元件时都保持一致。
2. 电压分担：在串联电路中，电压会分担给每个串联元件，电压分担规律根据元件的电阻、电容或电感值来决定。
3. 总电阻等于元件阻值之和：串联电阻按照串联关系相加，即总电阻等于各个电阻阻值之和。
二、并联电路并联电路是指将两个或多个电阻、电容或电感等元件连接在电路中，使它们同时接在电路的两个节点上，各个元件之间的两端电压相同。
并联电路中各个元件之间是平行排列的，类似于多根管道并排连接。
在并联电路中，电压保持不变，电流则会分担给每个元件。
并联电路的特点：1. 电压相同：并联电路中的电压在各个并联元件之间是相同的，因为它们处于同一节点上。
2. 电流相加：在并联电路中，电流会相加，即总电流等于各个并联分支电流之和。
3. 总电阻等于分之一各元件阻值之和的倒数：并联电阻按照并联关系求倒数后相加，即总电阻等于各个电阻阻值的倒数之和的倒数。
三、串并联混合电路实际电路中常常出现串并联混合电路，即并联和串联关系同时存在。
在处理这类电路时，可以根据需要将电路分解为串联和并联的子电路，分别进行求解，然后再将结果整合起来。
串并联混合电路的特点：1. 根据实际情况分解：可以根据电路的拓扑结构和性质，将电路分解为串联和并联的子电路。
2. 分别求解：首先对串联和并联的子电路分别求解，分别计算其电流、电压或阻抗等特性。
串联电路和并联电路
(1)并联电路的总电阻小于其中任一支路的电阻． R (2)n个相同电阻R并联时其总电阻为R总＝ n . (3)多个电阻无论串联还是并联，其中任一电阻增大或 减小，总电阻也随之增大或减小，以两电阻R1、R2为例加 R1· R2 R1 以说明．串联时R＝R1＋R2，并联时R＝ ＝ .可 R R1＋R2 1 1＋ R2 见，当R1或R2增大或减小时，R也随之增大或减小． (4)当一个大电阻和一个小电阻并联时，总电阻接近小 电阻．
答案：4.08 Ω
0.4 Ω
0.41 Ω
3.67 Ω
题型
3
伏安法测电阻 用电流表和电压表测量电阻 Rx 的阻值．如
图所示，分别将图( 甲)和图(乙 )两种测量电路连接到电路
中，按照(甲)图时，电流表示数4.60 mA，电压表示数2.50 V；按照(乙)图时，电流表示数为5.00 mA，电压表示数为
变式训练 2-1
某电流表内阻Rg为200 Ω，满偏
电流Ig为2 mA，如图甲、乙所示，将它改装成为0.1 A和1 A 的两个量程的电流表，试求在图甲、乙两种情况下，
R1、R2各为多少？
解析：按图甲接法，由并联电路中电流跟电阻成反 2×10 3 Ig 比，可得R1＝ R＝ ×200 Ω＝4.08 Ω， I1－Ig g 0.1－2×10－3
2.30 V，比较这两次结果，正确的是(
)
A．电阻的真实值更接近543 Ω，且大于543 Ω B．电阻的真实值更接近543 Ω，且小于543 Ω C．电阻的真实值更接近460 Ω，且大于460 Ω
D．电阻的真实值更接近460 Ω，且小于460 Ω
【解析】 比较(甲)、(乙)两图对应的电压表读数，
ΔU 0.20 可知ΔU＝0.20 V，则 U ＝ ＝0.08；电流变化ΔI＝0.40 2.50 ΔI 0.40 mA，则 I ＝ ＝0.087， 4.60
电路中的串联与并联
电路中的串联与并联电路是由电阻器、电容器、电感器、电源等元件组成的一个电气网络。
在电路中，串联和并联是两种常见的连接方式。
串联是指将电路中的元件依次连接起来，而并联则是将电路中的元件同时连接。
在实际的电路中，我们经常会遇到需要将多个元件连接在一起的情况。
而串联和并联是我们进行电路组装时的两种基本方式。
1. 串联连接串联连接是将电路中的元件依次连接起来，电流在电路中只能沿着一条路径流动。
在串联连接中，电流穿过一个元件后会继续流向下一个元件，直到流过电路中的最后一个元件。
串联连接的特点是，电路中的元件共享相同的电流强度。
这意味着，元件的电阻会影响整个电路的电流强度。
例如，如果电路中有两个电阻器串联连接，那么总的电阻值等于两个电阻器的电阻值之和。
2. 并联连接并联连接是将电路中的元件同时连接在一起，电流可以分流经过各个元件。
在并联连接中，电流从电源进入电路后，会在各个元件之间分流，最后又汇集到电源的另一端。
并联连接的特点是，电路中的元件共享相同的电压。
这意味着，元件的电阻会影响整个电路的总电阻值。
例如，如果电路中有两个电阻器并联连接，那么总的电阻值等于两个电阻器电阻值的倒数之和的倒数。
3. 串并联的组合在实际的电路中，常常需要将串联和并联进行组合。
通过合理地组合串联和并联连接，可以实现更复杂的电路功能。
例如，当我们需要多个电阻器的电阻值相加时，可以将它们串联连接。
而当我们需要对电路中的多个部分同时进行操作时，可以将它们并联连接。
4. 串并联的应用串并联连接在电路中有广泛的应用。
在电子电路和通信领域，串并联连接被广泛地用于设计和构建各种电路。
在家庭电路中，我们常常会见到开关、插座、电灯等元件的串并联连接。
通过合理地将它们连接在一起，可以实现灯的开关控制、插座的并联供电等功能。
此外，串并联连接也在电路板设计中扮演着重要的角色。
通过将电子元器件以不同的方式进行串并联连接，可以实现电路板的功能和性能优化。
总结：电路中的串联与并联是常见的连接方式。

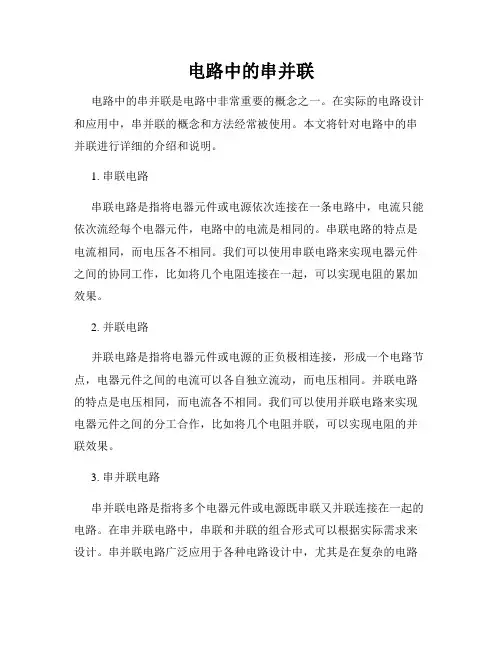

电路中的串并联
电路中的串并联电路中的串并联是电路中非常重要的概念之一。
在实际的电路设计和应用中，串并联的概念和方法经常被使用。
本文将针对电路中的串并联进行详细的介绍和说明。
1. 串联电路串联电路是指将电器元件或电源依次连接在一条电路中，电流只能依次流经每个电器元件，电路中的电流是相同的。
串联电路的特点是电流相同，而电压各不相同。
我们可以使用串联电路来实现电器元件之间的协同工作，比如将几个电阻连接在一起，可以实现电阻的累加效果。
2. 并联电路并联电路是指将电器元件或电源的正负极相连接，形成一个电路节点，电器元件之间的电流可以各自独立流动，而电压相同。
并联电路的特点是电压相同，而电流各不相同。
我们可以使用并联电路来实现电器元件之间的分工合作，比如将几个电阻并联，可以实现电阻的并联效果。
3. 串并联电路串并联电路是指将多个电器元件或电源既串联又并联连接在一起的电路。
在串并联电路中，串联和并联的组合形式可以根据实际需求来设计。
串并联电路广泛应用于各种电路设计中，尤其是在复杂的电路系统中。
通过合理地设计串并联电路，可以实现电路中不同元件之间的复杂功能关系。
4. 串并联电路的应用举例4.1 电阻器网络电阻器网络是串并联电路应用的一个典型例子。
通过将多个电阻器串联或并联连接在一起，可以实现电阻的不同数值组合，从而满足电路设计中对电阻值的要求。
电阻器网络广泛应用于各种电子设备、通信系统和电路实验中。
4.2 电容器网络电容器网络也是串并联电路应用的一个重要例子。
通过将多个电容器串联或并联连接在一起，可以实现电容的不同数值组合，从而满足电路设计中对电容值的要求。
电容器网络广泛应用于滤波电路、振荡电路和信号处理电路中。
4.3 电源管理系统电源管理系统中的串并联电路设计非常重要。
在电源管理系统中，需要同时考虑电压和电流的分配和管理。
通过合理地设计串并联电路，可以实现电源管理系统中电源和负载之间的匹配和交互，从而实现高效、稳定的电源供应。
串并联知识点总结
串并联知识点总结一、串联电路1. 定义串联电路是指将电子元件依次连接在同一回路中，形成一个闭合电路的连接方式。
这种连接方式下，电流只能顺序流过每个电子元件，电流的大小相等。
2. 特点(1) 电流相等：串联电路中的电流在每个电子元件内是相等的，电流大小取决于串联电路的总电压和总电阻。
(2) 电压分配：串联电路中的电压会依次分配给每个电子元件，电压大小取决于串联电路的总电压和每个电子元件的电阻。
(3) 电阻相加：串联电路中的总电阻等于各个电子元件的电阻之和。
3. 计算公式(1) 串联电路的总电阻Rt等于各个电子元件的电阻之和，即Rt=R1+R2+…+Rn。
(2) 串联电路的总电压等于各个电子元件的电压之和，即Ut=U1+U2+…+Un。
(3) 串联电路中的电流等于总电压除以总电阻，即It=Ut/Rt。
4. 应用串联电路常用于需要依次经过多个电子元件的场合，例如电子设备的电源供电部分、数码产品的电路连接等。
二、并联电路1. 定义并联电路是指将电子元件同时连接在同一回路中，形成一个并联的连接方式。
这种连接方式下，电流可以同时流过每个电子元件，电流的大小可以不相等。
2. 特点(1) 电流分配：并联电路中的电流可以分配给每个电子元件，电流大小根据每个电子元件的电阻决定。
(2) 电压相等：并联电路中的电压是相等的，即每个电子元件的两端电压相等。
(3) 电阻的计算：并联电路中的总电阻等于各个电子元件的电阻的倒数之和的倒数。
3. 计算公式(1) 并联电路的总电阻Rt等于各个电子元件的电阻的倒数之和的倒数，即1/Rt=1/R1+1/R2+…+1/Rn。
(2) 并联电路的总电流等于各个电子元件的电流之和，即It=I1+I2+…+In。
(3) 并联电路中的总电压等于各个电子元件的电压相等，即Ut=U1=U2=…=Un。
4. 应用并联电路常用于需要同时连接多个电子元件的场合，例如电子设备的并联电路部分、平行连接的电器设备等。
串并联电路的特点总结
串并联电路的特点总结串并联电路是电路中常见的两种电路连接方式，它们具有不同的特点和应用场合。
1. 串联电路的特点：（1）电流相等：在串联电路中，电流只有一条通路可以流动，因此电路中的电流大小相同。
这是因为在串联电路中，电流是在电路中各个元件之间连续流动的。
（2）电压之和等于总电压：在串联电路中，电压是分配在各个串联元件上的，因此电压之和等于总电压。
（3）电阻之和等于总电阻：串联电路中的电阻是依次相连的，因此电阻之和等于总电阻。
这是因为电流只有一条通路可以流动，所以在不同的电阻上压降相加等于总电压。
（4）元件间的电流相同：在串联电路中，电流只有一条通路可以流动，因此在各个串联元件上的电流大小相同。
（5）元件的总功率等于各个元件的功率之和：在串联电路中，电流是相同的，因此各个串联元件上的功率之和等于总功率。
串联电路常见于需要依次通过各个元件的情况，如灯泡串联在一起，通过一个灯泡就可以控制整个电路的通断。
此外，串联电路还可以起到降压的作用，例如变压器的原理。
2. 并联电路的特点：（1）电压相等：在并联电路中，不同的并联元件之间的电压相等，这是因为并联电路中各个元件之间是平行连接的。
（2）电流之和等于总电流：在并联电路中，电流可以通过不同的路径流动，因此各个并联元件的电流相加等于总电流。
（3）电阻之和的倒数等于总电阻的倒数：并联电路中的电阻是平行连接的，而总电阻等于各个并联电阻之和的倒数。
这是因为并联电路中的电流可以流动到各个并联元件上，从而形成多个电流路径。
（4）元件间的电压不同：在并联电路中，不同的并联元件上的电压不同，这是因为并联电路中的电流可以通过不同的路径流动。
（5）元件的总功率等于各个元件的功率之和：在并联电路中，电流可以通过不同的路径流动，因此各个并联元件上的功率之和等于总功率。
并联电路常见于需要同时通过各个元件的情况，例如电器插座中的两个插孔就是并联连接的。
此外，并联电路还可以起到增加电路容量的作用，例如在家庭中，多个电器共用一个电源插座。
串联电路和并联电路
并联电路的总电压与各支路的电压相等
讨论：如果有更多的导体串联或并联，结论如何？
串联电路和并联电路
三、电阻特点
1.串联电路:
UU1U2
I R1
R2
U1
U
U2
U U1 U2 U U1 U2
III
I I1 I2
RR1 R2
讨论：多个电阻串联呢？ RR 1R 2 R n
串联电路的总电阻等于各部分电路电阻之和
第四节
串联电路和并联电路 （一）
串联电路和并联电路
一、认识电路
1.什么是的串联?
把几个导体元件依次首尾相连的方式
2.什么是电路的并联?
把几个元件的一端连在一起另一端也连在一起,然后 把两端接入电路的方式
串联电路和并联电路
二、电流特点
1.串联电路:
0
1
2
3
串联电路各处的电流相同 I0 = I1 = I2 = I3
串联电路和并联电路
三、电阻特点
1.串联电路: RR 1R 2 R n
2.并联电路:
讨论：
111
1
R R1 R2
Rn
①R1和R2并联后R=？ (若R1远大于R2，R=？) 三个电阻并联呢？
②n个相同电阻(R1)串联或并联，其总电阻R=？
③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？
④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？
串联电路和并联电路
二、电压表
1.用电流计来改装 2.例1:有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。 要把它改装为量程为0～3V的电压表，要串联多大的电阻？ 改装后的电压表内阻多大？
U
Ug
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联电路
电路特点：一条路，一处断处处段。
开关作用：各处作用一样控制整个电路。
电流：各处电流相等 I = I 1 = |2 I l：I2 = 1 ：1
电压：电源电压等于各用电器两端电压之和：U = U i + U2
电阻：总电阻等于各用电器电阻之和：R总=R i + R2
若有n个阻值相同的电阻串联则：R总=n R
电阻特点：串联电阻相当于增加了导体的长度，总电阻越串越大，大于任何一个用电器电阻；电功率：电路中总功率等于各用电器电功率之和P总=P i + P2
电功：电路中总功等于各用电器消耗电功之和W总=W i + W2
电热：电路中总电热等于各用电器产生电热之和Q总=Q i + Q2
比例关系：串联电阻起分压作用，电阻越大分得的电压越高，R i：R2 = U i:U2 = P i: P2= W i:W2= Q i:Q2
R 串〉R i >R2> R 并（R i> R2）
并联电路
电路特点：多条路，分干路和支路，各支路互不影响
开关作用：干路开关控制整个电路，支路开关控制它所在的支路
电流：干路电流等于各支路电流之和I干=I i + |2
电压：电源电压与各支路电压相等 U = U i = U2 U i: U2 = i：i 电阻：总电阻的倒数等于各分电阻倒数之和 i / R总=i / R i + i / R2 若仅有两个电阻并联则： R总=R i R2 / （ R i + R2）
若有n个阻值相同的电阻并联则：R总=R / n
电阻特点：并联总电阻相当于增加了导体的横截面积，总电阻越并越小，小于任何一个分电阻电功率：电路中总功率等于各用电器电功率之和P总=P i + P2
电功：电路中总功等于各用电器消耗电功之和W总=W i + W2
电热：电路中总电热等于各用电器产生电热之和Q总=Q i + Q2
比例关系：并联电阻起分流作用，电阻越大分得电流越小，R2：R i = |i：|2 = P i：P2 = W i：W2= Q i:Q2
重要公式
欧姆定律：导体中的电流，（当电阻一定时）与导体两端的电压成正比，（当电压一定时）与导体的电阻成反比。
I = U / R U = I R R = U / I
电功率：电功率表示电流做功快慢的物理量;
2 2 2 2
P = W / t = U I = I R = U /R P 实=（u 实/ u 额）P 额
U实〉U额，P实> P额用电器超负荷工作，不正常；U 实= U 额一，P实一= P_额用电器正常工作；
U实V u额，P实v P额用电器不能正常工作
灯泡的亮暗于灯泡的实际功率有关，实际功率越大，灯泡越亮；
（若两小灯泡串联电阻大的灯泡亮；若两小灯泡并联电阻小的灯泡亮；
）
电功：W = U I t = P t = I2 Rt = U2 t/R = U Q （Q 为电荷量）
电热：电流通过导体所产生的热，与通过导体电流的二次方成正比，与导体的电阻成正比，与通电时间成正比；
2 2
W = Q = I Rt = U I t = P t = U t/R = U Q （Q 为电荷量）纯电阳电路中话用。
