DC-DC变换器平均模型建模及仿真
I. 引言现代电子设备和电子系统通常由高密度、高速度的电路组成，这样的电路具有低压大电流的特性。
为了带动这样的负载，电源必须能在一个很宽的电流范围内提供稳定的电压，其稳态及暂态的整流特性也必须相当出色。
建模与仿真在现代DC-DC变换器的设计过程中扮演了很重要的角色。
它能让工程师在制作实际电路之前评估变换器的性能。
因此，我们可以在设计之初就发现并更正可能存在的设计缺陷，以提高生产率并节约生产成本。
DC-DC变换器的建模和仿真在过去的十年里是一个热点[1]。
一般来说，变换器建模方法有两种：开关模型、平均模型。
在开关模型中，模型仿真了变换器的开关动作，仿真波形是包含了开关纹波的波形，这与实际看到的波形很相似。
而平均模型只仿真了变换器的平均特性，仿真波形也是平滑而连续的，这个波形代表了平均值而非实际值。
众所周知，对平均模型进行仿真要比开关模型快。
因此，平均模型常用于变换器动态性能的总体评估。
在过去，平均模型的仿真主要是用SPICE来完成的[2]。
SPICE的缺点在于仿真的对象必须是电路的形式，如果模型原型是复杂的方程式，则要花费很大的精力将其转换成等效的电路形式。
尽管SPICE的新版本也开始支持建立纯数学模型，但是改善仍然有限。
最近，参考文献[3]介绍了一个不错的可以用在DC-DC变换器建模和仿真方面的工具——SIMULINK[4]。
然而，作者使用的变换器模型是线性化的，在大信号条件下，这个模型的仿真效果并不理想。
为了克服上述缺点，本论文讨论了如何应用SIMULINK在大信号条件下对DC-DC变换器进行平均模型的建模与方针。
本文拓展了文献[3]的研究，在变换器的功率和控制部分使用了非线性化的模型，从而改进了模型在大信号条件下的仿真效果。
II.DC-DC变换器的建模下面将分别讨论Buck变换器的非线性化的模型，及相关的三个输出电压控制策略。
A. Buck变换器主电路拓扑Buck变换器主拓扑如图1所示：图1 Buck变换器Fig.1. Buck Converter在电流连续的模式下（CCM）——即开关开通的时候，电感电流连续——变换器表现为两个电路状态。
第一个状态是当MOSFET开通的情况（图2(a)）。
第二个状态是当MOSFET 关断的情况（图2（b））。
（a ）（b ）图2 Buck 变换器状态：(a)MOSFET 导通时 （b ）MOSFET 关断时 Fig.2. Buck converter when MOSFET: (a) turns on and (b) turns off两种状态的状态空间表达式分别为：1()()()110()()()cc c c c in c z c c c c Rr Rr R L R r L R r LL R r i V i v I R v C R r C R r C R r --⎡⎤⎡⎤⎢⎥⎢⎥+++⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢-⎥⎢-⎥⎣⎦⎣⎦⎣⎦⎢⎥⎢⎥+++⎣⎦⎣⎦（1）()()()110()()()cc c c c in c z c c c c Rr Rr R L R r L R r L R r i V i v I R v C R r C R r C R r --⎡⎤⎡⎤⎢⎥⎢⎥+++⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢-⎥⎢-⎥⎣⎦⎣⎦⎣⎦⎢⎥⎢⎥+++⎣⎦⎣⎦（2）式中i 和V c 分别代表电感电流和电容电压，电流源I z 代表负载电流扰动，r c 是输出电容的等效串联电阻（ESR ）。
根据文献[5]所述，对（1）式和（2）式进行加权平均，则得出Buck 变换器的平均状态空间方程为：()()()110()()()cc c c c in c z c c c c Rr Rr R dL R r L R r LL R r i V i v I R v C R r C R r C R r --⎡⎤⎡⎤⎢⎥⎢⎥+++⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢-⎥⎢-⎥⎣⎦⎣⎦⎣⎦⎢⎥⎢⎥+++⎣⎦⎣⎦（3）注意式（3）是一个非线性方程，因其包含了dV in ，而d 与V in 是不相关的变量。
B. 电压模式控制策略（VMC ）VMC 控制策略如图3所示。
图3 使用VMC 控制的Buck 变换器 Fig. 3. Buck converter with VMC具体做法如下：首先将变换器的输出电压V 反馈回来，并与参考电压Vref 做差，这两个电压的差值称为误差电压；然后控制环节H （s ）根据误差电压得出控制电压Vc ；紧接着控制电压V c 与锯齿波相比较以产生PWM 信号——d ；最后由d 来控制MOSFET 的开关动作。
我们定义d 与Vc 的商为PWM 调制增益，文献[3]中给出了它的表达式：1c pd V V = （4）其中V p 是锯齿波电压的幅值。
图4所示的控制器可以用来补偿Buck 变换器的主要的二阶特性。
图4 包含双极点和双零点的控制器 Fig.4. Two-pole two-zero controller控制环节有2个极点（12,p p ωω）和2个零点（12,z z ωω），传递函数如下：1212(1)(1)()(1)(1)c z z p p ssV H s Ks s V ωωωω++==++ （5） 其中K=R 3/(R 1+R 2)，ωz1=1/R 4C 2，ωz2=1/R 2C 1，ωp1=1/(R 3+R 4)C 2和ωp2=(R 1+R 2)/R 1R 2C 2。
在设计控制器的时候，第一个极点1p ω通常被放置在低频区用来增强系统的DC 增益，第二个极点2p ω用来抵消由输出电容的ESR 引入的零点的作用。
两个零点用来抵消由LC 滤波器引入的两个极点。
C. 电流模式控制策略（CMC ）CMC 控制策略如图5所示。
(c)(b)图5 （a ）使用CMC 的Buck 变换器；（b ）电感电流波形；（c ）开关电流波形 Fig. 5. (a) Buck converter with CMC; (b) Inductor current waveform;(c) Switch current waveform.在一个开关周期开始的时候，时钟信号将触发器置位（Q=1）使MOSFET 开通。
在开关开通的这段时间内，流过开关的电流等于电感电流，并呈线性增长；与此同时我们将开关电流I fb 与来自控制器控制信号I ref 作比较。
当I fb 稍大于I ref 的时候，比较器输出高电平，触发器被复位（Q=0），MOSFET 被关断，这标志了一个开关周期的结束。
以后的开关周期都遵循这个过程周而复始。
由稳态时电感电流的波形（如图5（b ）所示）可得出平均电感电流()2in p V V dTI I L-=-（6）其中I p 是电感电流的峰值，T 是开关周期。
由开关电流的波形（如图5（c ）所示）可得出I p 与I ref 的关系：fb s ref I R Ip I == （7）其中R s 是电流传感增益。
将（7）代入（6）可得2()()ref in sI Ld I V V T R =-- （8）在CMC 中，因为电感电流是被控量，所以它不再是独立的变量。
因此，使用CMC 的Buck 变换器是一个一阶系统，即是说，它的动态特性主要受变换器的输出电容的影响。
CMC Buck 变换器可以选用如图6所示的比例积分（PI ）控制器。
它有一个在原点的极点——代表积分环节，和一个零点。
PI 控制器的传递函数为：()()c z V K s H s V sω+==（9） 其中K=R 2/R 1，ωz =1/R 2C 1 。
原点的极点增加了系统的DC 增益。
在效果上，积分环节可帮助变换器改善输出电压波形。
另外，根据系统的设计要求（带宽和响应时间）可计算出ωz 。
图6 PI 调节器Fig. 6. Proportional-Integral (PI) controller.D. 平均模式控制策略（ACMC ）ACMC 方案如图7所示。
图7 使用ACMC 的Buck 变换器 Fig. 7. Buck converter with ACMC.H(s)是电压控制器，它同VMC 下的控制器一样，也产生一个控制信号V c 。
电感电流通过电阻R s 获取，经放大器放大A c 倍后得到传感电流信号V s =iA c R s 。
V s 与V c 的差值作为电流控制器F （s ）的输入，得到的结果V ci 又和锯齿波做比较，进而得到PWM 信号d 。
我们可以通过这个信号d 来控制MOSFET 开关动作。
当输出电压V 偏离了V ref 的时候，控制信号V c 和占空比d 就会发生改变。
d 的变化会导致平均电感电流和输出电压的调整。
在达到新的稳态的时候，平均电感电流会保持一个合适的值来保证稳定的输出电压。
因此，在ACMC 模式下，通过调整平均电流可以控制输出电压。
从图7中看出，占空比被表示为]}))(()[({1s ref pV V V s H s F V d --=（10）图8是一个补偿电路。
该电路有两个极点和一个零点。
ACMC 中的电压控制器和电流控制器都使用了这个电路。
它的传递函数是)1()1()(21p z ss sKs H ωω++=（11）其中K=1/R 1(C 1+C 2)，ωz1=1/R 2C 1 ，ωp2=(C 1+C 2)/R 2C 1C 2。
ACMC 模式下包含了两个闭环：电流闭环和电压闭环。
电流闭环中必须加入积分环节，因为平均电感电流（V s ）必须紧紧的跟随参考值（V c ）。
零点ωz1用来保证每个闭环都有期望的带宽。
电流闭环的响应速度快，并且必须比电压闭环的带宽高。
第二个极点在两个闭环中的作用是为了保证产生闭环增益衰减，从而抑制高频时的开关噪声。
图8 双极点单零点控制器 Fig. 8. Two-pole one-zero controller.III. SIMULINK 模型和结果在这个部分将讨论Buck 变换器的SIMULINK 建模。
我们分别建立使用了VMC ，CMC 和ACMC 的Buck 变换器模型（出于叙述的方便，下面将用“VMC ”代表“使用VMC 控制策略的Buck 变换器模型”。
“CMC ”、“ACMC ”也一样）。
为了验证这些模型在大信号仿真中的正确性，我们将仿真结果和实验结果进行对比。
用来做对比实验的Buck 变换器的电路参数如表I 所示，仿真电路也使用这些参数。
VMC 和CMC 的原型有相同的电路参数，并工作在相同的输入输出电压下，即Vin=24V ，V=5V 。
它们的控制芯片采用UC3825[6]，该芯片既能工作于VMC 模式又能工作于CMC 模式。
ACMC 原型的输入电压Vin=5V ，输出电压V=2V 。
DC-DC变换器的计算机仿真报告
《电力电子电路的计算机仿真》综合训练报告班级姓名学号专业指导教师I摘要DC-DC变换电路，是一种将直流电变换为另一种具有不同输出特性的直流电的电力电子装置。
基于电力电子交流技术，利用电力电子器件及相关电路，可构成升压变压器（Boost Chopper）、降压变压器（Back Chopper）和丘克变换器（Cuk Chopper），完成对电路电压和电流的交换，也可实现对频率与相数的交换。
本文在对升压、降压变换器电路理论分析的基础上，选用MOSFET型开关器件对升压、降压进行控制，并基于Simulink仿真系统对所设计的升压变换器和降压变换器进行仿真，最终完成了设计所要求的升压、降压功能的各项参数。
关键字：DC-DC变换电路升压变压器降压变压器目录第一章绪论 (1)1.1 设计目的 (1)1.2 设计意义 (1)1.3 设计要求 (1)第二章仿真软件及开关器件简介 (2)2.1 MATLAB简介 (2)2.2 Simulink简介 (4)2.3 MOSFET开关器件简介 (5)第三章 DC-DC变换器的设计原理 (6)3.1 降压斩波电路（Buck Chopper) 工作原理 (6)3.2 升压斩波电路（Boost Chopper）工作原理 (7)第四章计算机仿真 (9)4.1 降压变换器设计 (9)4.2 升压变换器设计 (15)第五章总结 (24)心得体会 (25)参考资料 (26)第一章绪论1.1设计目的：1、理解升压、降压变换电路电路图，并对电路中的元器件的作用有深刻的认识。
2、在对升压、降压变换电路理论分析的基础上，建立基于Simulink的升压、降变换电路的仿真模型3、选用MOSFET型开关器件对升压、降压进行控制，并对不同工作情况进行仿真分析与研究。
4、在实际操作中，验证所设计仿真模型的正确性。
1.2 设计意义：直流斩波就是将直流电压变换成固定的或可调的直流电压，也称DC/DC变换。
使用直流斩波技术，不仅可以实现调压的功能，而且还可以达到改善网侧谐波和提高功率因数的目的。
基于simulink的buck型dc-dc变换器的建模与仿真
AC、AC-DC、AC-AC 4 种。其中，DC-DC 变换器是所 DC 变换器有更加深刻的理解，而且对以后研究其它
有开关变换器的基础和核心。根据输入、输出是否 类型电路结构的建模仿真有较大的参考意义。
实现电气隔离，DC-DC 变换器可分为非隔离型和隔 离 型 两 大 类 。 其 中 ，非 隔 离 型 主 要 有 Buck、Boost、
摘要：DC-DC 变换器是所有开关变换器的基础和核心。其中，Buck 变换器是最典型的电路结构，
对它进行建模Biblioteka 真，能对其它电路结构的建模仿真有较大的参考意义。文中运用了电路分析法和
Simpower 法对主电路进行建模仿真，再通过开关元件平均法建立主电路的传递函数；对控制环路
中模块进行建模并推导其传递函数，用 Simulink 仿真，得到未补偿时的波特图，根据未补偿时的波
Beijing 100190，China）
Abstract: DC- DC converter is the basis and core of all switching converters. Among them，Buck converter is the most typical circuit structure and it is modeled and simulated ，which can be used for modeling and simulation of other circuit structures. In the paper，the circuit analysis method and Simpower method are used to model and simulate the main circuit，and then the transfer function of the main circuit is established by switching element average method；afterwards，the module in the control loop is modeled and its transfer function is deduced，and after that we can obtain the uncompensated bode diagram by Simulink simulation，andaccording to the uncompensated bode diagram，we can design the compensation network to achieve the purpose of the compensated bode diagram. At last，the simulation models of open-loop and closed-loop systems are established by Simulink，and the dynamic performance of closed-loop system is improved obviously by comparison. Key words: Buck converter；transfer function；voltage mode control；Simulink simulation
PWMDC_DC开关变换器建模_仿真分析研究
４ Ｂｏｏｓｔ 电路的仿 真
４．１ 高频网络平均法和状态空间平均法模型仿真 由 推 广 的 高 频 网 络 平 均 法 和 状 态 平 均 法 公 式 （６）的 数 学 模 型， 应用 Ｓｉｍｕｌｉｎｋ 进行数学建模及波形 ２ Ｂｏｏｓｔ 变换器的低频等效电路模型
术 开关 Ｓ 等效为受控电压源 Ｖｓ、二极管 Ｄ 等效为受控电流源 ＩＤ，在 一 个 开 关 周 期 内 ，
（收 稿 日 期：２００７．８．１３）（修 稿 日 期：２００７．１０．１８）
图 ５ Ｂｏｏｓｔ 变换器原模型的 Ｍａｔｌａｂ 仿真及波形 首次将 高 频 网 络 平 均 法 推 广 到 ＰＷＭ （ＣＣＭ）开 关 变 换 器 中， 并建立了低频模型， 此方法同样适用于 ＤＣＭ 状态的变换器。该 模型推导简单，既容易导出其数学模型，又具有鲜明的电路意义， 非常适于仿真。容易得到电路直流特性， 低频小信号传递函数 等。在其他拓扑电路分析中相比于状态空间平均法可大大简化 分析过程。 本 文 建 模 和 仿 真 方 法 可 应 用 于 Ｂｕｃｋ － Ｂｏｏｓｔ 、Ｃｕｋ、Ｚｅｔａ、 Ｓｅｐｉｃ 以及其它拓扑电路中分析 ＣＣＭ 或 ＤＣＭ 状态的变换器。 本文作者创新点： 以典型 ＰＷＭ Ｂｏｏｓｔ 变换器为例进行了三 种方法建模， 首次将高频网络平均法推 广到 ＰＷＭ 开关变换器 中，并 建 立 了 低 频 模 型 ， 对 状 态 空 间 平 均 法 、推 广 的 高 频 网 络 平 均法、等效小参量法得到的数学模型以及实际电路模型应用 ＭＡＴＬＡＢ 进 行 了 仿 真 和 对 比 ， 得 出 其 适 用 范 围 ， 所 采 用 的 建 模 方法可推广应用于其他变换器。 参考文献 ［１］邱关源． 《现代电路理论》． 高等教育出版社，２００１．１ ［２］王云亮等．《电力电子学》．电子工业出版社，２００４．８ ［３］０ＡＲＴＨＵＲＦ． ＷＩＴＵＬＳＫＩ， ＩＥＥＥ ｔｒａｎｓ．Ｏｎ ｐｏｗｅｒ Ｅｌｅｃｔｒｏｎｉｃｓ，ｖｏｌ． ５，ｎｏ．１ ＪＡＮＵＡＲＹ，１９９０ Ｅｘｔｅｎｓｉｏｎ ｏｆ Ｓｔａｔｅ － Ｓｐａｃｅ Ａｖｅｒａｇｉｎｇ ｔｏ Ｒｅｓｏｎａｎｔ Ｓｗｉｔｃｈｅｓ ａｎｄ Ｂｅｙｏｎｄ ［４］Ｐ．Ｋｒｅｉｎ ｅｔ．Ｏｎ ｔｈｅ ｕｓｅ ｏｆ ａｖｅｒａｇｉｎｇ ｆｏｒ ｔｈｅ ａｎａｌｙｓｉｓ ｏｆ ｐｏｗｅｒ ｅｌｅｃｔｒｏｎｉｃ ｓｙｓｔｅｍｓ． ＩＥＥＥ ｔｒａｎｓ．Ｏｎ ｐｏｗｅｒ Ｅｌｅｃｔｒｏｎｉｃｓ．１９９０，５ （２）： １８２－ １９０ ［５］赵录怀 杨育霞 张震。《电路与系统分析—使用 ＭＡＴＬＡＢ》．高 等教育出版社，２００４．７ ［６］ 林波涛 丘水生 ＰＷＭ 开关变换器的符号分析，电子学报， １９９６ 第 ９ 期 ［７］Ｂｏｔａｏ Ｌｉｎ Ｓｈｕｉ － Ｓｈｅｎｇ Ｑｉｕ Ａ Ｕｎｉｆｉｅｄ Ｅｑｕｉｖａｌｅｎｔ Ｃｉｒｃｕｉｔ Ａｎａｌｙｓｉｓ ｏｆ Ｑｕａｓｉ Ｒｅｓｏｎａｎｔ Ｃｏｎｖｅｒｔｅｒｓ：Ｈｉｇｈ Ｆｒｅｑｕｅｎｃｙ Ｎｅｔｗｏｒｋ Ａｖｅｒａｇｉｎｇ
毕业设计基于Buck结构的DCDC转换器建模与仿真设计
目录摘要 (1)Abstract (2)1 绪论 (3)1.1电力电子技术的概述 (3)1.2开关电源的研究现状和发展趋势 (3)1.3 Buck斩波电路的研究意义 (5)1.4 论文的主要研究容 (6)2 Buck斩波电路的原理 (7)2.1 Buck变换器的连续导电模式 (8)2.2 Buck变换器电感电流不连续的导电模式 (10)2.3 电感电流连续的临界条件 (11)2.4 纹波电压ΔU O及电容计算 (12)2.5参数的计算 (12)3 Buck斩波电路的建模 (14)3.1开关电路的建模 (14)3.1.1理想开关模型 (14)3.1.2状态空间平均模型 (15)3.1.3小信号模型 (17)3.2系统的传递函数 (18)3.2.1降压斩波电路的传递函数 (18)3.2.2 PWM比较器的比较函数 (20)3.2.3调节器的传递函数 (21)4 控制电路的设计 (22)4.1电压模式控制电路的设计 (22)4.1.1电压调节器的结构形式 (22)4.1.2电压调节器的参数 (23)4. 2 控制电路结构 (24)5 Buck斩波电路的控制仿真研究 (25)5.1 Matlab简介 (25)5.2 Buck斩波电路主电路的仿真 (25)5.3 Buck斩波电路的PID控制算法的仿真 (27)6全文总结及展望 (30)参考文献 (31)附录1：主电路仿真模型 (32)附录2：主电路仿真波形图 (33)附录3：PID仿真图 (34)致 (35)摘要随着电子产品与人们工作和生活的关系日益密切，便携式和待机时间长的电子产品越来越受到人们的青睐，它们对电源的要求也越来越高。
DC-DC开关电源芯片是一种正在快速发展的功率集成电路，具有集度高，综合性能好等特点，具有很好的市场前景和研究价值。
论文在研究开关电源技术发展现状和前景的基础上，设计一种Buck型DC-DC 开关电源的设计。
首先对主电路的工作原理和系统构成进行了研究和分析，包括工作过程中各个元器件的工作状态和工作特点。

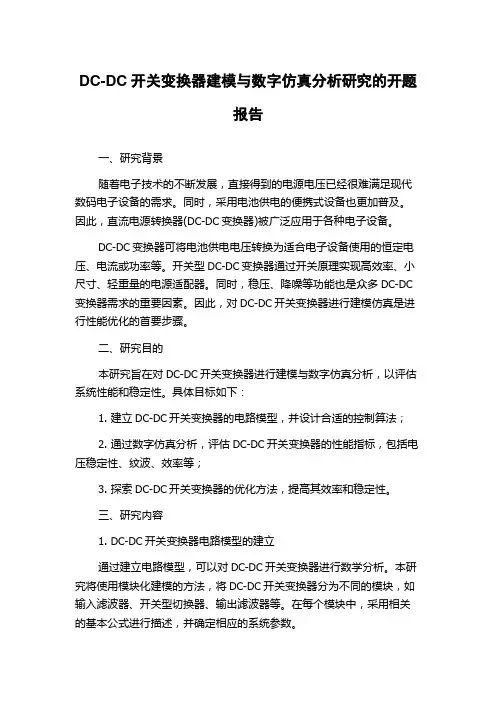

DC-DC开关变换器建模与数字仿真分析研究的开题报告
DC-DC开关变换器建模与数字仿真分析研究的开题报告一、研究背景随着电子技术的不断发展，直接得到的电源电压已经很难满足现代数码电子设备的需求。
同时，采用电池供电的便携式设备也更加普及。
因此，直流电源转换器(DC-DC变换器)被广泛应用于各种电子设备。
DC-DC变换器可将电池供电电压转换为适合电子设备使用的恒定电压、电流或功率等。
开关型DC-DC变换器通过开关原理实现高效率、小尺寸、轻重量的电源适配器。
同时，稳压、降噪等功能也是众多DC-DC 变换器需求的重要因素。
因此，对DC-DC开关变换器进行建模仿真是进行性能优化的首要步骤。
二、研究目的本研究旨在对DC-DC开关变换器进行建模与数字仿真分析，以评估系统性能和稳定性。
具体目标如下：1. 建立DC-DC开关变换器的电路模型，并设计合适的控制算法；2. 通过数字仿真分析，评估DC-DC开关变换器的性能指标，包括电压稳定性、纹波、效率等；3. 探索DC-DC开关变换器的优化方法，提高其效率和稳定性。
三、研究内容1. DC-DC开关变换器电路模型的建立通过建立电路模型，可以对DC-DC开关变换器进行数学分析。
本研究将使用模块化建模的方法，将DC-DC开关变换器分为不同的模块，如输入滤波器、开关型切换器、输出滤波器等。
在每个模块中，采用相关的基本公式进行描述，并确定相应的系统参数。
2. 控制策略的设计控制策略对DC-DC开关变换器的稳定性和性能具有重要影响。
本研究将通过分析DC-DC开关变换器的工作原理，设计出恰当的控制策略。
具体来说，将研究开关频率控制、脉宽调制等控制方法，以确保输出电压的稳定性和纹波的最小化。
3. 数字仿真分析本研究将通过仿真软件进行数字仿真分析，模拟DC-DC开关变换器各种工作场景，包括小负载、大负载等。
首先，通过纯电阻负载、电容滤波负载等简单负载场景，验证模型的正确性。
然后，分析不同工作条件下DC-DC开关变换器效率、输出纹波、电压稳定性等重要性能指标。

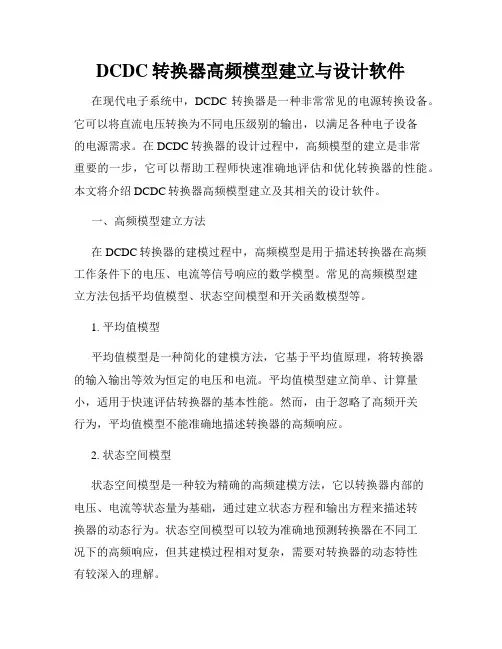

DCDC转换器高频模型建立与设计软件
DCDC转换器高频模型建立与设计软件在现代电子系统中，DCDC转换器是一种非常常见的电源转换设备。
它可以将直流电压转换为不同电压级别的输出，以满足各种电子设备的电源需求。
在DCDC转换器的设计过程中，高频模型的建立是非常重要的一步，它可以帮助工程师快速准确地评估和优化转换器的性能。
本文将介绍DCDC转换器高频模型建立及其相关的设计软件。
一、高频模型建立方法在DCDC转换器的建模过程中，高频模型是用于描述转换器在高频工作条件下的电压、电流等信号响应的数学模型。
常见的高频模型建立方法包括平均值模型、状态空间模型和开关函数模型等。
1. 平均值模型平均值模型是一种简化的建模方法，它基于平均值原理，将转换器的输入输出等效为恒定的电压和电流。
平均值模型建立简单、计算量小，适用于快速评估转换器的基本性能。
然而，由于忽略了高频开关行为，平均值模型不能准确地描述转换器的高频响应。
2. 状态空间模型状态空间模型是一种较为精确的高频建模方法，它以转换器内部的电压、电流等状态量为基础，通过建立状态方程和输出方程来描述转换器的动态行为。
状态空间模型可以较为准确地预测转换器在不同工况下的高频响应，但其建模过程相对复杂，需要对转换器的动态特性有较深入的理解。
3. 开关函数模型开关函数模型是一种针对开关型转换器的特殊建模方法，它基于开关管的导通和关断过程，将转换器的高频行为建模为开关函数。
开关函数模型在建模精度和计算效率方面表现优秀，适用于复杂的高频分析和设计优化。
二、DCDC转换器设计软件除了手工建立高频模型外，工程师还可以利用专门设计的软件来辅助DCDC转换器的设计和分析。
以下是一些常用的DCDC转换器设计软件：1. PLECSPLECS是一款基于MATLAB/Simulink平台的电源电子仿真软件，在DCDC转换器的高频建模和性能评估方面具有较强的功能。
PLECS 提供了丰富的电源电子元件模型和高频建模工具，可以帮助工程师快速准确地建立DCDC转换器的高频模型，并进行系统级的性能分析和优化。
DC-DC变换器平均模型建模及仿真
I. 引言现代电子设备和电子系统通常由高密度、高速度的电路组成，这样的电路具有低压大电流的特性。
为了带动这样的负载，电源必须能在一个很宽的电流范围内提供稳定的电压，其稳态及暂态的整流特性也必须相当出色。
建模与仿真在现代DC-DC变换器的设计过程中扮演了很重要的角色。
它能让工程师在制作实际电路之前评估变换器的性能。
因此，我们可以在设计之初就发现并更正可能存在的设计缺陷，以提高生产率并节约生产本钱。
DC-DC变换器的建模和仿真在过去的十年里是一个热点[1]。
一般来说，变换器建模方法有两种：开关模型、平均模型。
在开关模型中，模型仿真了变换器的开关动作，仿真波形是包含了开关纹波的波形，这与实际看到的波形很相似。
而平均模型只仿真了变换器的平均特性，仿真波形也是平滑而连续的，这个波形代表了平均值而非实际值。
众所周知，对平均模型进展仿真要比开关模型快。
因此，平均模型常用于变换器动态性能的总体评估。
在过去，平均模型的仿真主要是用SPICE来完成的[2]。
SPICE的缺点在于仿真的对象必须是电路的形式，如果模型原型是复杂的方程式，那么要花费很大的精力将其转换成等效的电路形式。
尽管SPICE的新版本也开场支持建立纯数学模型，但是改善仍然有限。
最近，参考文献[3]介绍了一个不错的可以用在DC-DC变换器建模和仿真方面的工具——SIMULINK[4]。
然而，作者使用的变换器模型是线性化的，在大信号条件下，这个模型的仿真效果并不理想。
为了克制上述缺点，本论文讨论了如何应用SIMULINK在大信号条件下对DC-DC变换器进展平均模型的建模与方针。
本文拓展了文献[3]的研究，在变换器的功率和控制局部使用了非线性化的模型，从而改良了模型在大信号条件下的仿真效果。
下面将分别讨论Buck变换器的非线性化的模型，及相关的三个输出电压控制策略。
A. Buck变换器主电路拓扑Buck变换器主拓扑如图1所示：图1 Buck变换器Fig.1. Buck Converter在电流连续的模式下〔CCM〕——即开关开通的时候，电感电流连续——变换器表现为两个电路状态。
基于神经网络PID的DC-DC变换器设计与仿真
• 122•（2）t ∈[t 0,t 1]t 0时刻C 1=0，G 1零电压关断；变压器初级电流I p 对C 1充电，对C 3放电，变压器原边电压V ab 逐渐减小，此时原边电流I p0 =I o /K ，I o 表示输出端的负载电流；t 1时刻，V ab 降为零，C 3的电压降为零，D 3自然导通。
（3）t ∈[t1,t2]t 1时刻D 3导通，V ab =0。
此时C 1充电完成，隔直电容C b 两端的电压达到最大值V Cbp ；因为L r 很小，C b 很大，可将C b 看做恒流源；t 1时刻到t 2时刻过程中，初级电流I p 逐渐下降，不足以提供负载电流，变压器副边续流，G 3在零电压条件下开通；在t 2时刻，I p 减小为零。
（4）t ∈[t 2,t 3]t 2时刻到t 3时刻过程中，滞后桥臂串联二极管D 4阻断了反向换流I p 的途径，因此I p 保持为零，V a 等于0，V b 等于-V Cbp 。
（5）t ∈[t 3,t 4]t 3时刻，开关管G 4被关断，此时I p 为零，G 4零电流关断，随后G 2导通，原边电流反向增大，此时原边电流依然比负载电流小，DR 1-DR 4导通。
（6）t ∈[t 4,t 5]从t 4时刻开始，I p 开始反方向增加并对隔直电容C b 反向充电，准备进入后半个周期，其工作情况与前半个周期一致。
2 控制系统设计2.1 电路主要参数设计本次设计电路输入电压537V ，输出电压V o =110V ，输出额定功率5.5kW ，开关频率f S =200kHz 。
设计中选用IGBT 管IRG4PC50W ，25℃时关断延时120ns 。
变压器变比K=4.3，变压器漏感L r =5μH ，超前臂开关管并联电容C 1=5nF ，超前桥臂上的两只开关管的死区时间t d (lead)>458ns ，输出滤波电感与滤波电容L f =3mH ，C f =1μF ，辅基于神经网络PID的DC-DC变换器设计与仿真中国航空制造技术研究院 张 驰 李忠建图2 移相全桥ZVZCS变换器主要工作波形本文分析了大功率充电机中移相全桥零电压零电流(ZVZCS)变换器的工作原理，设计了移相全桥ZVZCS 变换器电压电流双闭环PID 控制系统，针对实际工程中的非线性被控对象，运用BP 神经网络PID 控制对传统PID 控制系统进行升级。
DCDC变换器模型建立与仿真平台
DCDC变换器模型建立与仿真平台DCDC变换器是一种常见的电力电子转换器，在许多电子系统中得到广泛应用。
建立和仿真DCDC变换器的模型对于设计和优化电子系统至关重要。
本文将介绍DCDC变换器的模型建立和仿真平台，并探讨其在电力电子系统设计中的重要性。
I. 引言DCDC变换器是一种电源转换装置，用于将输入直流电压转换为不同电压级别的输出直流电压。
它由功率开关器件和控制电路组成，可以实现高效能量转换和电压调节功能。
在电子设备中，DCDC变换器广泛应用于手机、电子车辆、太阳能系统等领域。
II. 模型建立为了建立DCDC变换器的模型，需要考虑功率开关器件的特性、电感和电容的参数以及控制策略等因素。
常见的DCDC变换器拓扑有Boost、Buck和Buck-Boost等，下面以Buck变换器为例进行说明。
1. Buck变换器模型Buck变换器模型由输入电压源、开关器件、电感、电容和负载组成。
在建立模型时，需要考虑开关器件的导通和关闭状态，在导通状态下引入开关电阻，同时考虑电感和电容的动态响应。
2. 参数提取为建立准确的DCDC变换器模型，需要提取器件的参数，比如开关器件的导通电阻、电感的值以及电容的等效串联电阻等。
这些参数可以通过实验测试或者仿真工具进行提取。
III. 仿真平台为了对DCDC变换器的性能进行评估和优化设计，需要使用适合的仿真平台。
常用的仿真工具有PSIM、LTspice和Simplis等。
这些仿真工具提供了丰富的模型库和电路分析功能，可以方便地建立和仿真DCDC变换器模型。
1. 仿真模型建立在仿真平台中，可以根据前面提到的DCDC变换器模型建立电路拓扑，并输入相应的参数。
然后，可以选择适当的控制策略和工作状态，例如恒定频率、恒定占空比等进行仿真。
2. 性能评估和优化通过仿真平台可以评估DCDC变换器的性能，比如输出电压波形、效率和稳定性等。
根据仿真结果，可以进行参数调整和拓扑结构的优化，以满足特定的应用需求。
DCDC变换器数学模型建立与仿真软件
DCDC变换器数学模型建立与仿真软件随着电子技术的快速发展，DCDC变换器在能源转换领域的应用越来越广泛。
而为了对DCDC变换器的性能进行分析和优化，建立准确的数学模型并进行仿真是非常重要的。
本文将介绍DCDC变换器数学模型的建立以及常用的仿真软件。
一、DCDC变换器的数学模型建立DCDC变换器是一种将直流电压转换为不同电压等级的电子设备。
根据不同的电路拓扑结构，DCDC变换器可以分为多种类型，如升压变换器、降压变换器、升降压变换器等。
建立DCDC变换器的数学模型是分析其工作原理和性能的基础。
1. 拓扑结构分析DCDC变换器的数学模型首先需要根据其拓扑结构进行分析。
拓扑结构决定了电流、电压等信号的传输路径和变换关系。
常见的DCDC 变换器拓扑结构有Boost、Buck、Buck-Boost等，每种结构都具有不同的特点和工作原理。
2. 电路参数建立根据DCDC变换器的拓扑结构，进一步建立其电路参数。
电路参数包括电感、电容、开关管的导通与截止等特性。
通过实际电路的参数测量或理论分析，可以得到准确的电路参数数值，为后续的数学建模提供依据。
3. 状态方程推导根据电路的拓扑结构和电路参数，推导出DCDC变换器的状态方程。
状态方程描述了电流和电压的动态变化关系，通过求解状态方程可以得到电路的时间响应和稳态工作点信息。
4. 控制策略建立DCDC变换器通常需要控制器来实现对输出电压的调节和稳定。
因此，建立DCDC变换器的控制策略也是数学模型的一部分。
控制策略可以通过PID控制、模型预测控制等方法来实现，具体的选择需要根据系统的需求和设计目标来确定。
二、DCDC变换器仿真软件建立DCDC变换器的数学模型后，可以利用仿真软件进行仿真分析和性能评估。
下面介绍几种常见的DCDC变换器仿真软件：1. PSIMPSIM是一款专业的电源电路仿真软件，支持各种类型的DCDC变换器建模和仿真。
它可以进行稳态和动态的仿真分析，包括输出电压稳定性、效率、开关损耗等性能指标的评估。
