高中数学必修3第一章：1.1.2第1课时 程序框图、顺序结构
归纳升华 顺序结构的应用方法
1．求用顺序结构表示的程序框图执行的结果时，只 需按顺序逐步执行即可．
2．已知程序框图运行的结果求程序框图中某步时， 可以根据结果逐步逆推得出答案．
1．用程序框图表示算法，直观、形象、准确、更容 易理解，是表示算法的重要方式．
2．画程序框图时要遵循的规则． (1)使用标准的框图符号． (2)框图一般按从上到下、从左到右的方向画，一般 以中间一条从上到下的线为主线，有些步骤在处理完后 需返回到前面的某一步，这样的流程线需要画在主线的 两侧．
归纳升华 1．终端框是任何程序框图不可缺少的，表明程序的 起始和结束． 2．输入、输出框可用在任何需要输入、输出的位置． 3．算法中间要处理数据或计算，可分别写在不同的 处理框内． 4．当算法要求对两个不同的结果进行判断时，判断 条件要写在判断框内．判断框是具有超过一个退出点的唯 一符号．
[变式训练] 如图所示的程序框图中不含有的程序 框是( )
(3) 判 断 框 后 边 的 流 程 线 应 根 据 情 况 标 注 “ 是 ” 或 “否”．
(4)框图内的内容包括累加变量初始值、计数变量初 始值、累加值等，前后两个变量的差值都要仔细斟酌， 不能有丝毫差错．
4．顺序结构的特点． (1)顺序结构描述的是最简单的算法结构，任何一个 算法都离不开它．
(2)语句与语句之间、框与框之间是按照从上到下的 顺序进行的，不能有步骤的跳转．
(3)顺序结构在程序框图中的表现就是用流程线将程 序框自上而下连接起来，按顺序执行．中间没有“转弯”， 也没有“回头”，顺序结构只能解决一些简单问题.
2．下列关于流程线的说法，不正确的是( ) A．流程线表示算法步骤执行的顺序，用来连接程序框 B．流程线只要是上下方向就表示自上向下执行，可以 不要箭头 C．流程线无论什么方向，总要按箭头的指向执行 D．流程线是带有箭头的线，它可以画成折线 解析：流程线表示算法步骤执行的顺序，用来连接程 序框，是带箭头的直线或折线，应用时必须带箭头． 答案：B
物理、化学的成绩：a，b，c，d，e. 第二步，计算总分 S＝a＋b＋c＋d＋e. 第三步，计算平均分 ω＝S5. 第四步，输出 S 和 ω. 程序框图如右图所示．
归纳升华 应用顺序结构表示算法的步骤
1．认真审题，理清题意，明确解决方法． 2．明确解题步骤． 3．用数学语言描述算法，明确输入量、计算过程、 输出量． 4．用程序框图表示算法过程．
A．终端框 C．判断框
B．输入、输出框 D．处理框
解析：所给程序框图含有终端框，输入、输出框和
处理框，不含有判断框．
答案：C
类型 2 用顺序结构表示算法
[典例 2] 一次考试中，某同学的语文、数学、英语、
物理、化学的成绩分别是 a，b，c，d，e，设计一个计算
该同学的总分和平均分的算法，并画出程序框图． 解：算法如下： 第一步，输入该同学的语文、数学、英语、
[变式训练] 阅读如图所示的程序框图，若输入 x＝ 3，则输出 y 的值为( )
A．33
B．34
C．40
D．45
解析：输入 x＝3 时，执行的过程是：x＝3，a＝2× 32－1＝17，b＝a－15＝2，y＝ab＝17×2＝34，输出 y＝ 34.
答案：B
类型 3 程序框图的应用(互动探究) [典例 3] 阅读下列程序框图：若输出结果为 0，则 ①处的执行框内应填的是( )
第一章 算法初步
1．1.2 程序框图与算法的基本逻辑结构 第 1 课时 程序框图、顺序结构
[学习目标] 1.了解程序框图的构成(难点)． 2.理解 顺序结构，会用顺序结构表示算法(重点)．
[知识提炼·梳理] 1．程序框图 (1)定义：程序框图又称流程图，是一种用程序框、 流程线及文字说明来表示算法的图形． (2)表示：在程序框图中，一个或几个程序框的组合 表示算法中的一个步骤；带有方向箭头的流程线将程序 框连接起来，表示算法步骤的执行顺序．
A．x＝－1 C．x＝1
B．b＝0 D．a＝32
解析：先确定执行框内是给 x 赋值然后倒着推，b＝0 时，2a－3＝0，a＝32，a＝32时，2x＋1＝32，x＝－1，故应 填 x＝－1.
答案：A
[迁移探究 1] (变换条件、改变问法)若典例 3 中① 处的执行框内填的是 x＝0，则输出的结果为________．
3.顺序结构 (1)定义：顺序结构是由若干个依次执行的步骤组成 的，这是任何一个算法都离不开的基本结构．
(2)用程序框图表示为：
温馨提示：顺序结构在程序框图中的体现就是用流程 线将程序框自上而下地连接起来，按顺序执行算法步骤．
[思考尝试·夯基] 1．思考判断(正确的打“√”，错误的打“×”)． (1)程序框图是算法的一种表现形式．( ) (2)一个完整的程序框图一定是以起止框开始，同时 又以起止框表示结束．( ) (3)一个程序框图中可以没有顺序结构．( ) 答案：(1)√ (2)√ (3)×
3．对终端框叙述正确的是( ) A．表示一个算法的起始和结束，程序框是 B．表示一个算法输入和输出的信息，程序框是 C．表示一个算法的起始和结束，程序框是 D．表示一个算法输入和输出的信息，程序框是 解析：根据程序框图的算法功能进行判断即可．终 端框表示一个算法的起始和结束，程序框是 . 答案：C
2．常见的程序框、流程线及各自表示的功能
图形符号 名称
功能
终端框 表示一个算法的起始和结束
(起止框)
输入、输 表示一个算法输入和输出的信
出框 息
处理框 (执行框)
赋值、计算
判断某一条件是否成立，成立
判断框 时在出口处标明“是”或“Y”； 不成立时标明“否”或“N”
流程线
连接程序框
○
连接点
连接程序框图的两部分
(2)画流程图的一般要求为( ) A．从左到右，从上到下 B．从右到左，从上到下 C．从左到右，自下而上 D．从右到左，自下而上 解析：(1)①正确，因为任何程序都必须有开始和结 束，从而程序框图必须有起止框；②错误，因为输入、输 出框可以用在任何需要输入、输出的位置；③错误，因为 判断框只有一个进入点，但一般要有两个退出点，其他程 序框只有一个进入点和一个退出点；④错误，判断框内的 条件不是唯一的，如条件“a>b？”亦可写为“ a≤b？”． 答案：(1)① (2)A
解析：x＝0 时，a＝20＋1＝2，b＝2×2－3＝1，故 输出 1.
答案：1
[迁移探究 2] (变换条件)典例 3 程序框图不变，若 输出的结果为 2，则①处的执行框内应填的内容是 ________．
解析：b＝2 时，2a－3＝2，a＝52，a＝52时，2x＋1＝ 52，所以 2x＝32，所以 x＝log232.
(3)除判断框外，其他框图符号只有一个进入点和一 个退出点，判断框是具有超过一个退出点的唯一符号．
(4)在图形符号内描述的语言要非常简练清楚． 3．画程序框图时的注意事项． (1)程序框图中的每一种图形符号都有特定的含义， 在画程序框图时不能混用． (2)程序框图中的流程线不要忘记画箭头，箭头反映 流程执行的先后顺序．
解析：根据题意，长方体的长、宽、高应从键盘输入，
故横线处应填写输入框
.
答案：
类型 1 号的理解，正 确的是________． ①任何一个程序框图都必须有起止框 ②输入框只能放在开始框之后，输出框只能放在结束 框之前 ③判断框可以有多个进入点 ④对于一个程序框图来说，判断框内的条件是唯一的
4．执行如第 4 题图所示的程序框图后，输出的结果
为 5，则输入的 x 值为( )
A．2
B．3
C．5
D．9
解析：由程序框图得，当 y＝5 时，2x－1＝5，所以
x＝3.
答案：B
第 4 题图
第 5 题图
5．如第 5 题图是求长方体的体积和表面积的一个程
序框图，补充完整，横线处应填_____________________．

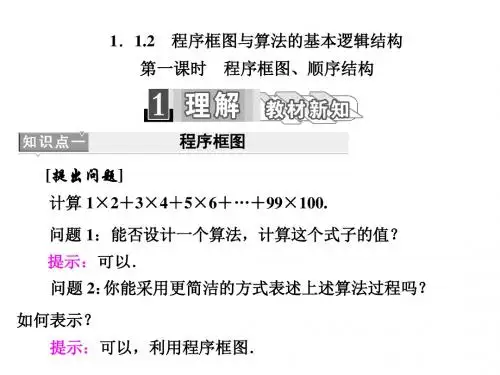

高一数学人教A版必修三第一章 1.1 1.1.2 第一课时 程序框图、顺序结构
3．常见的程序框及其功能
图形符号
名称 功能 终端框(起止框) 表示一个算法的____ 结束 起始和____ ______________ 输入和____ 输出的 表示一个算法 ____ 输入、输出框 ______________ 信息 处理框(执行框) ______________ 判断框 __________
(6)在程序框图的图形符号内，用于描述的语言要简练、 清楚． 2．规则的记法 以上规则简记为：框图符号标准化；框内语言精练化； 框间流程方向化，从上到下，从左到右勿颠倒；起止框不可 少，判断框搞特殊：一进口，两出口．
[活学活用]
1．在程序框图中，表示判断框的图形符号的是 ( )
解析： 四个选项中的程序框依次为处理框， 输入、 输出框， 判断框和起止框． 答案：C
①任何一个程序框图都必须有起止框；②输入框、输出框可 以在算法中任何需要输入、输出的位置出现；③判断框是唯一具 有超过一个退出点的框图符号；④对于一个程序来说，判断框内 的条件是唯一的． A．1 个 C．3 个 B．2 个 D．4 个
(2)下列说法正确的是 A．程序框图中的图形符号可以由个人来确定
[随堂即时演练]
1．对程序框图叙述正确的是 A．表示一个算法的起始和结束，程序框是 B．表示一个算法输入和输出的信息，程序框是 C．表示一个算法的起始和结束，程序框是 D．表示一个算法输入和输出的信息，程序框是
解析：由程序框的算法功能可知，选项 C 正确． 答案：C
(
)
2．下列所画程序框图是已知直角三角形两直角边 a，b 求斜边 c 的 算法，其中正确的是 ( )
程序框图：
与顺序结构有关的读图问题
[例 3] 如图所示是解决某个问题而绘制的程序框图． 仔细分析各
人教A版高二数学必修三1.1.2-程序框图及顺序结构-教学课件
• 由①②,得a=1,b=1,∴f(x)=x+1,
• ∴当x=5时,f(5)=5×1+1=6.
• (3)令f(x)=x+1=0,得x=-1.故当输入的x值为-1 时,输出的函数值为0.
第2课时 程序框图及顺序结构
作业：见固学案
• (1)该程序框图解决的是 一个什么样的问题?
• (2)若最终输出的结果为 y1=3,y2=-2,则当x=5时输 出的结果又是多少?
• (3)在(2)的前提下,输入x 的值为多大时,输出的结 果为0?
• 【解析】 (1)该程序框图解决的是求函数 f(x)=ax+b的函数值的问题.
• 其中输入的是自变量x的值,输出的是x对应 的函数值.
15 、梦想是一个天真的词，实现梦想是个残酷的词。 4 、苦难是化了装的幸福。 8 、对待生活中的每一天若都像生命中的最后一天去对待，人生定会更精彩。 7 、爱的力量大到可以使人忘记一切，却又小到连一粒嫉妒的沙石也不能容纳。 2 、我们把在黑暗中跳舞的心脏叫做月亮。 2 、忌妒别人，不会给自己增加任何的好处，忌妒别人，也不可能减少别人的成就。 16 、错过的人与事，不必频频回首;结痂的疤痕，无须反复触摸。 8 、树没有眼睛，落叶却是飘落的眼泪。 6 、大部分人往往对已经失去的机遇捶胸顿足，却对眼前的机遇熟视无睹。 7 、人往往会这样，顺风顺水，人的智力就会下降一些;如果突遇挫折，智力就会应激增长。 19 、生活中的许多事，并不是我们不能做到，而是我们不相信能够做到。 3 、决不放弃。你还年轻。年轻就是本钱。
• 预学4:顺序结构
• 顺序结构是由若干个依次执行的步骤组成 的,是任何一个算法都离不开的基本结构.顺 序结构可以用程序框图表示为:
1.1.2.1 程序框图与顺序结构(共32张PPT)
4.已知梯形的上底为 3,下底为 7,高为 6,计算此梯形的面积,试设计该 问题的算法,并画出程序框图. 分析:先输入梯形的上底 a、 下底 b 及高 h,再利用公式 S=2(a+b)h 求 得梯形的面积.
1
解:算法如下: 第一步,输入上底 a,下底 b,高 h, 第二步,S=2(a+b)h, 第三步,输出 S. 程序框图如图:
题型二
易错辨析
【例题 2】设计程序框图,求半径为 10 的圆的面积. 错解:程序框图如下:
错因分析:错解中的程序框图中缺少终端框,不是完整的. 正解:程序框图如下:
1 如图,程序框图表示的算法的运行结果是
.
(第 1 题图)
解析:第一步,p=
5+6+7 =9. 2
第二步,执行 S= ������(������-5)(������-6)(������-7) = 9 × (9-5) × (9-6) × (9-7)=6 6. 第三步,输出 S. 答案:6 6
(2)程序框: 图形符 名称 号 终端 框 (起止 框) 输入、 输出 框 处理 框 (执行 框) 判断 框 流程 线 连接 点
功能
表示一个算法的起始和结束
表示一个算法输入和输出的信息
赋值、计算 判断某一条件是否成立,成立时在出口处标明 “是”或“Y”;不成立时标明“否”或“N” 连接程序框 连接程序框图的两部分
【做一做 1-1】下列关于流程线的说法,不正确的是( ) A.流程线表示算法步骤执行的顺序,用来连接程序框 B.流程线只要是上下方向就表示自上向下执行可以不要箭头 C.流程线无论什么方向,总要按箭头的指向执行 D.流程线是带有箭头的线,它可以画成折线 答案:B 【做一做 1-2】具有判断条件是否成立的程序框是( ) 答案:C
人教版高中数学必修三课件 第一章 1.1 1.1.2 第一课时 程序框图、顺序结构
对顺序结构程序框图的识读，首先弄明白程序框图中各 程序框的功能，然后按流程线指引的方向从上到下(或从左 到右)依次判断即可．
20
[活学活用] 1．根据如图所示的程序框图，若输入 m 的值是 3，则输出
的 y 的值是________．
解析：若输入 m 的值是 3，则 p＝8，y＝8＋5＝13，故输 出 y 的值为 13. 答案：13
3
图形符号
名称
功能
判断某一条件是否成立，成立时 _判__断__框__ 在出口处标明“__是__”__或__“_Y__”_；不
成立时标明“__否__”__或__“_N__”
流程线
连接程序框
连接点
连接程序框图的两部分
4
2．顺序结构
概念
顺序结构是由若干个依次执行的 _步__骤__ 组 成 的 ， 这 是 任 何 一 个 算 法 都 离不开的基本结构
16
[活学活用] 已知一个圆柱的底面半径为 R，高为 h，求圆柱的体积．设 计一个解决该问题的算法，并画出相应的程序框图． 解：算法如下： 第一步，输入 R，h. 第二步，计算 V＝πR2h. 第三步，输出 V. 程序框图如图所示：
17
顺序结构的读图问题 [典例] 阅读如图所示的程序框图，回答下面的问题：
(2)顺序结构是任何一个算法都离不开的基本结构．故 选 A的理解 框图符合标准化，框内语言简练化，框间流程方向 化．从上到下，从左到右，勿颠倒．起止框不可少，判断 框一口进，两口出．顺序结构处处有．
11
[活学活用] 在程序框图中，表示判断框的图形符号的是
1．1.2 程序框图与算法的基本逻辑结构
第一课时 程序框图、顺序结构
预习课本 P6～9，思考并完成以下问题
高中数学 1.1.2 第1课时 程序框图、顺序结构习题 新人教A版必修3

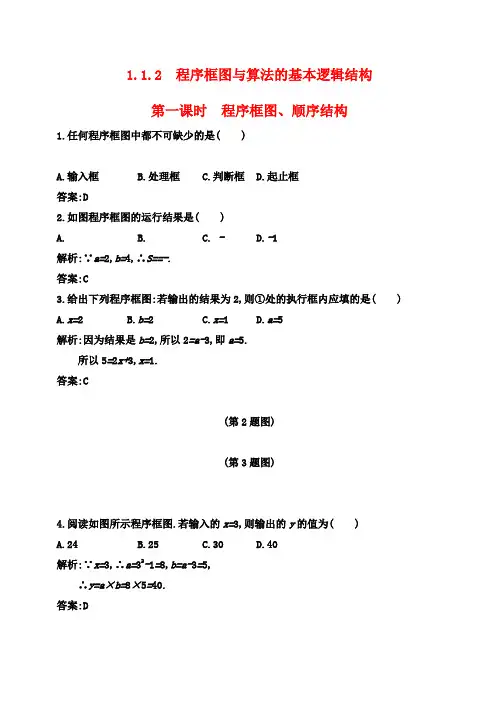

1.1.2 程序框图与算法的基本逻辑结构第一课时程序框图、顺序结构1.任何程序框图中都不可缺少的是( )A.输入框B.处理框C.判断框D.起止框答案:D2.如图程序框图的运行结果是( )A. B. C. - D.-1解析:∵a=2,b=4,∴S==-.答案:C3.给出下列程序框图:若输出的结果为2,则①处的执行框内应填的是( )A.x=2B.b=2C.x=1D.a=5解析:因为结果是b=2,所以2=a-3,即a=5.所以5=2x+3,x=1.答案:C(第2题图)(第3题图)4.阅读如图所示程序框图.若输入的x=3,则输出的y的值为( )A.24B.25C.30D.40解析:∵x=3,∴a=32-1=8,b=a-3=5,∴y=a×b=8×5=40.答案:D解析:该程序框图的执行过程是:x=21.a=75.c=32.b=21.答案:A6.计算图中空白部分面积的一个程序框图如图,则①中应填.答案:S=a2-a27.若x=2,y=3,则如图程序框图的运行结果为.答案:5,28.如图所示的程序框图是交换两个变量的值并输出,则图中①处应为.答案:x=y9.已知直线l:Ax+By+C=0(A2+B2≠0),点P(x0,y0),设计一个算法计算点P到直线l的距离,并画出程序框图.解:算法如下:第一步,输入点P的坐标(x0,y0)及直线l的方程的系数A,B,C.第二步,计算Z1=Ax0+By0+C.第三步,计算Z2=A2+B2.第四步,计算d=.第五步,输出d.程序框图如下:10.一城市在法定工作时间内,每小时工资15元,加班工资每小时30元.某人一月内工作180小时,其中加班20小时,月工资的30%用来还房贷,写出这人月剩余工资的算法,并画出算法的程序框图.解:算法步骤如下:第一步,计算法定工作时间内工资:a=15×(180-20)=2400(元).第二步,计算加班工资:b=30×20=600(元).第三步,计算一月内工资总数:c=a+b=2400+600=3000(元).第四步,计算这个人月剩余的工资数:d=c×(1-30%)=3000×(1-30%)=2100(元).算法的程序框图如图所示.。
