2）板带钢： （50％～60％以上）
板带钢是一种宽度与厚度（B/H值）很大的扁平断面 钢材。
（1）按制造方法分为热轧板带和冷轧板带；
（2）按用途可分为锅炉板、桥梁板、造船板、汽车板、 镀锡板、电工钢板等；
（3）按产品厚度分为：
①厚板: 热轧钢板，厚4～500mm或以上，宽至5000mm， 长达25000mm以上成张供应；主要用于锅炉、造船、车辆、桥梁、 槽罐、化工装置等。
3）钢管：（8％～16％）
凡是全长为中空断面且长度与周长之比 较大的钢材称为钢管。
钢管规格用其外形尺寸（外径或边长） 和壁厚（或内径）表示。各种钢管的规格按 直径和壁厚的组合很多，其外径最小可达 0.1mm，大至4000mm；壁厚薄达0.01mm， 厚至100mm.
（1）按用途分为管道用钢、锅炉用钢、地质钻探管、 化工用管、轴承用管、注射针管等； （2）按制造方法分为无缝钢管、焊接（有缝）钢管及 冷轧与冷拔管； （3）按管端形态可分为光管和车丝（带螺纹的）管； （4）按外径和壁厚之比的不同分为特厚管、厚壁管、 薄壁管和极薄壁管。
精 整 热处理
加热温度 加热速度 加热时间
冷却、矫直、 热处理、检查
等工序
四. 钢坯和型、线材生产
1.钢坯生产 2.型钢生产 3.线材生产
1.钢坯生产
轧制法
钢坯的 生产方法
锻压法
连铸法
在初轧（或开坯）机上将钢锭 轧成各种断面形状的钢坯，最早采用。
用锻锤（或水压机）把钢锭 锻制成各种钢坯，多用于合金钢坯上。
★金属压力加工的分类：
靠压力作用使金属产生塑性变形：锻造、轧制、挤压； 靠拉力作用使金属产生塑性变型：拉拔、冲压等。
（1）轧制
☆轧制的定义：
金属在两个旋转的轧辊之间受到压缩 而进行塑性变形的过程。金属可通过轧制 获得一定形状、尺寸和性能。
（2）锻造
金属在锻锤或压力机上受到压缩而产生变形的过程。 （棒材、饼材、环材等）
重
料
热
轧
头
轧
剪 头
预 精 轧
剪 头
精 轧
水 冷
吐 丝
空 冷
集
检
包
称重
卸
入
卷
验
装
挂牌
卷
库
四. 板带材生产
1.中厚板生产 2.热轧薄板带钢生产 3.冷轧板带钢生产
1.中厚板生产
我国现有中厚板轧机23套，其中宽厚板轧机3 套，辊身长度4m以上轧机仅2套。轧机规格及技 术装备水平与国外相比，差距较大。
宝钢5m轧机采用世界最先进工艺与设备，试 车成功。
2. 轧钢机
1）轧钢机的基本组成： 轧制钢材的设备称为轧钢机。
轧钢机由轧辊、工作机架、齿轮机座、联 接轴和联轴节、主电机等组成。
2） 轧钢机的分类：
（1）按轧机的用途分类
①初轧机：以轧辊直径大小命名，例如：1150初轧机； ②型钢轧机：以轧辊直径或齿轮机座中的人字齿轮的节圆直径来表示
例如: 800轧机； ③板带钢轧机：以轧辊的辊身长度来表示，例如：1700板带钢轧机； ④钢管轧机：以能轧Байду номын сангаас管的最大外径来表示，例如：140轧管机组； ⑤特种轧机：轧制车轮、轮箍、钢球、齿轮、轴承环等。
(3)中厚板生产的工艺流程
原料
加热
除鳞
轧制
冷矫
冷床
热矫
层流冷却
冷床
剪切
喷印
包装
轧制
中厚板的轧制过程大致可分为粗轧和精轧。
（1）全纵轧法 当板坯宽度大于或等于钢板宽度时，即可不用展宽而直接纵轧成
成品。 （2）横轧－纵轧法或综合轧制法
先进行横轧将板坯展宽至所需宽度以后再转90°进行纵轧完成。 （3）角轧－纵轧法
采用连续铸造法直接把钢水浇铸成 各种断面形状和尺寸规格的钢坯。
初轧的工艺流程
钢锭
均热
初轧
火焰 清理
剪切
钢坯 轧制
冷却
剪 切
钢坯 精整
板坯、大方坯 小方坯
2.型钢生产的工艺流程
精整
坯加轧 切 冷切 料热制 断 却断
热处理
检 捆出 查 扎厂
矫 直 清 理
3.线材生产
生产工艺流程
原料
称
装
加
粗
剪
中
准备
* 简单断面型钢（方钢、圆钢、扁钢、角钢等）； * 复杂断面型钢（槽钢、工字钢、钢轨等）。
⑵按其用途分：
* 常用型钢（方钢、圆钢、扁钢、角钢、槽钢、工字钢等）； * 特殊用途型钢（钢轨、钢桩、球扁钢、窗框钢、汽车挡圈等）。
⑶按其生产方法分：
* 轧制型钢、弯曲型钢、焊接型钢等。
简单断面型钢
复杂断面型钢
所谓角轧即是轧件的纵轴与轧辊轴线呈一定角度送入轧辊进行轧 制的方法。 （4）全横轧法
4～20mm，中板；20～60mm，厚板；60mm以上，特厚板。
②薄板 : 热轧、冷轧都可生产薄板，厚0.2～4mm，宽至 2800mm，可剪成定尺或成卷供应。用于汽车、电机、变压器、 仪表外壳、家用电器等。
③极薄带材: 或者称箔材，属于冷轧产品，一般厚度为0.2～ 0.001mm或以下，宽度为20～600mm，以带卷供应。用于精密 仪器、电容器等。
正挤压
反挤压
二. 轧钢生产基本问题
1.轧制钢材的品种及用途 2.轧钢机 3.轧钢生产系统及工艺流程
1. 轧制钢材的品种及用途
根据钢材形状特征的不同， 可将钢材分为型钢、线材、钢板、 带钢、钢管及特殊钢材等。
1）型钢： （30％～35％）
全长具有一定断面形状和尺寸的实心钢材，称之为型钢。
⑴按其断面形状分：
自由锻造
模锻
1－锤头； 2－砧座； 3－锻件； 4－上模； 5－下模
（3）冲压
金属板料在压力机 冲头的作用下冲入凹模 中的过程。（各种杯形 件和壳体等）
1－冲头； 2－模子； 3－压圈； 4－ 产品
（4）拉拔
金属受前端的拉力作用使之从模孔中拉出的过程。 （型材、线材和管材）
（5）挤压
金属在挤压缸中受推力的作用使之从模孔中挤出的 过程。挤压可分为正挤压和反挤压。
（2）按轧辊的装配形式分类:
①水平式轧机：轧辊水平放置的轧机，例如二辊轧机、三辊 轧机、四辊轧机、十六辊轧机等；
②立式轧机：轧辊垂直放置的轧机； ③万能轧机：工作机座中即布置水平辊又布置立辊的轧机； ④斜辊轧机：轧辊倾斜放置的轧机。
轧钢工艺流程
钢锭、钢 坯、连铸
坯
原料准备
加热
轧制
变形温度 变形程度 变形速度
安徽工业大学冶金与资源学院
1.金属成型方法
（1）铸造： （2）切削加工：包括车、刨、铣、磨、钻等； （3）焊接： （4） 金属压力加工（轧制、锻造、冲压、拉拔、挤压）。
2.金属压力加工的方法
★金属压力加工：
金属在受到外力作用并不破坏自身完整性的条件下， 稳定改变其几何形状与尺寸，从而获得所需要的几何形状 与尺寸的加工方法。
合集下载
《型钢轧制》课件
检测系统
用于检测轧制过程中的各种参数，如 钢坯的尺寸、形状、温度等，并将检 测结果反馈给控制系统。
安全系统
用于保障轧机运行过程中的安全，包 括急停装置、防护装置等。
润滑系统
用于对轧机各部分进行润滑，减少磨 损和摩擦，提高设备寿命。
04
型钢轧制工艺参数
轧辊直径与转速
Байду номын сангаас
轧辊直径
根据型钢的规格和轧机的设计要求， 选择合适的轧辊直径，以确保轧制过 程中的稳定性和产品质量。
05
型钢轧制质量控制
钢材的化学成分控制
总结词：精确控制
详细描述：钢材的化学成分是影响其机械性能和耐腐蚀性的关键因素。在型钢轧制过程中，必须对原材料的化学成分进行严 格控制，确保其符合相关标准和设计要求。这可以通过采用先进的检测设备和严格的检验流程来实现，从而确保钢材的质量 和稳定性。
钢材的物理性能测试
总结词：全面检测
详细描述：除了化学成分，钢材的物理性能也是非常重要的。在型钢轧制过程中，需要对钢材进行全 面的物理性能测试，如拉伸、弯曲、冲击等试验。这些测试能够揭示钢材在不同环境和使用条件下的 性能表现，为产品的生产和质量控制提供有力支持。
钢材的表面质量检查
总结词：严格把关
VS
详细描述：钢材的表面质量对其使用 寿命和安全性具有重要影响。在型钢 轧制过程中，应定期对钢材的表面质 量进行检查，确保其无裂纹、夹杂、 折叠等缺陷。对于不合格的产品应及 时进行返修或报废，防止不良品流入 市场，影响客户的使用效果。
03
型钢轧制设备
轧机的主要类型与结构
初轧机
用于将原料轧制成一定形状和 尺寸的钢坯，具有较复杂的结
构和较大的轧制力。
演示文档H型钢工艺流程.ppt
.精品课件.
2
放样允许的误差见下表：
.精品课件.
3
号料
号料前认真检查钢材的材质、规格、数量、裂纹等， 确定无误后进行号料。在钢材上画出加工位置线，并标 出工艺的零件号。而后用样冲冲点。 画线号料质量检 验方法：用钢尺检测。放样和号料应预留收缩量（包括 现场焊接收缩量）及切割、铣端等需要的加工余量。铣 端余量：剪切后加工的一般每边加3~4mm，，气割后加 工的则每边加4~5mm。切割余量：自动气割割缝宽度为 3mm，手工气割割缝宽度为4mm（与钢板厚度有关）。本 次号料剩余材料应进行余料标识，包括余料编号，规格， 材质及炉批号等，以便于余料的再次使用。
焊缝外观质量规定 ①一级焊缝不得存在未焊透、根部收缩、咬边和接头不良等缺陷， 一级和二级焊缝不得存在表面气体、夹渣、裂纹和电弧擦伤等缺 陷； ②三级焊缝的外观质量应符合下表有关规定
.精品课件.
15
矫正
①BH梁焊接后容易产生挠曲变形、翼缘板与腹板不垂直、薄板 焊接还会产生波浪形等焊接变形，因此一般采用机械矫正及火焰加热矫 正的方法矫正。
④ H型钢翼板与腹板之间的组装间隙△≤1mm。
.精品课件.
10
焊接
焊接顺序：打底焊一道，填充焊一道，翻身，碳弧气刨清根，反面打底 填充，盖面，翻身，正面填充，盖面焊。
焊前准备 为防止焊缝缺陷产生，焊接应在组装质量检查合格后进行。在每
个焊口施焊前，对坡口及周边的范围内进行清理。清除水份、脏物、 铁锈、油漆、油污等杂物。施焊前确认可施焊条件，检查坡口尺寸、 角度、钝边、间隙等是否符合设计要求，并作好记录，作为超声波检 查的依据。正式施焊前，对钢板焊缝区（100mm）进行预热，以减少 钢材收缩应力。 焊条、焊剂应进行烘干，根据焊接条件、坡口形式、 施焊位置、板材厚度选择合理的焊接电流及焊条，焊接时，严禁在焊 缝区域外母材上打火引弧。重要结构在施焊前，应进行模拟实物的确 认性试验。确定工艺参数等，经无损探伤合格后，作抗拉、抗弯、冲 击试验。全部合格后，方可准予施工。
钢铁生产流程课堂PPT
52
（6）切割装置 ·作用：定尺、切割。 ·方式：火焰、机械 ·火焰切割 －设备轻，不受断面限制，切口齐，
有金属损耗； ·机械切割： － 切割速度快 －无金属损耗 －操作安全可靠 －设备投资大，重量较大。
53
连铸机的生产能力
1）连铸机的作业率 指一年的生产时间（含准备时间）占 一年的日历时间的百分数。 y = （C+P）/ D ×100％ 其中：y：作业率 C：年浇铸时间 P：年准备时间 D：年日历时间
6.渣铁处理系统 出铁场、渣铁沟、泥炮、开口机、炉前天车、水渣池、渣铁罐车
16
17
7.喷吹系统 煤粉制备、储煤罐、喷吹罐、混合器、喷枪
18
高炉生产技术经济指标
19
20
21
三、炼钢生产工艺流程 •转炉炼钢工艺； •铁水预处理工艺； •钢水炉外精炼处理工艺。
22
钢与生铁的区别：
首先是碳的含量，理论上一般把碳含量 小于2.11%称之钢，它的熔点在14501500℃，而生铁的熔点在1100-1200℃。
31
32
连铸机的种类
连铸机的机型及其特点 2.1.1 连铸机的机型 （1） 按外形分类；
33
（2）按铸坯断面分类：
机型
最大断面 mm×mm
最小断面 mm×mm
经常浇注断面 mm×mm
板坯
300×2640 310×2500
130×250
180×700～ 300×200
大方坯 小方坯
圆坯
600×600 160×160
·要求全凝固矫直，限制了生产率。
37
（3）多点弯曲立弯式连铸机
－ 有垂直段，夹杂物容易上浮，具有立
弯
式连铸机的优点；
（6）切割装置 ·作用：定尺、切割。 ·方式：火焰、机械 ·火焰切割 －设备轻，不受断面限制，切口齐，
有金属损耗； ·机械切割： － 切割速度快 －无金属损耗 －操作安全可靠 －设备投资大，重量较大。
53
连铸机的生产能力
1）连铸机的作业率 指一年的生产时间（含准备时间）占 一年的日历时间的百分数。 y = （C+P）/ D ×100％ 其中：y：作业率 C：年浇铸时间 P：年准备时间 D：年日历时间
6.渣铁处理系统 出铁场、渣铁沟、泥炮、开口机、炉前天车、水渣池、渣铁罐车
16
17
7.喷吹系统 煤粉制备、储煤罐、喷吹罐、混合器、喷枪
18
高炉生产技术经济指标
19
20
21
三、炼钢生产工艺流程 •转炉炼钢工艺； •铁水预处理工艺； •钢水炉外精炼处理工艺。
22
钢与生铁的区别：
首先是碳的含量，理论上一般把碳含量 小于2.11%称之钢，它的熔点在14501500℃，而生铁的熔点在1100-1200℃。
31
32
连铸机的种类
连铸机的机型及其特点 2.1.1 连铸机的机型 （1） 按外形分类；
33
（2）按铸坯断面分类：
机型
最大断面 mm×mm
最小断面 mm×mm
经常浇注断面 mm×mm
板坯
300×2640 310×2500
130×250
180×700～ 300×200
大方坯 小方坯
圆坯
600×600 160×160
·要求全凝固矫直，限制了生产率。
37
（3）多点弯曲立弯式连铸机
－ 有垂直段，夹杂物容易上浮，具有立
弯
式连铸机的优点；
钢结构生产工艺流程 共34页PPT资料
箱 体 构 件 四 面 成 形
2 结构件预拼装
结构件预拼装是整机总装前的定位拼装，有 些构件需进行多次预拼装。
参加结构件预拼装的零、部件必须是经过检 验合格的。
海 陆 侧 门 框 拼 装
左 右 侧 门 框 拼 装
上 横 梁 与 后 大 梁 拼 装
机 器 房 吊 装
前 后 大 梁 对 接
入库复验的目的在于验证每张钢板是否达到 材料标准规定的机械性能指标。验收合格后 方可入库。
1.2 钢板、型钢预处理
钢板、型钢的预处理，即对钢材进行校平、 校直并在其表面涂上临时防锈漆（车间底 漆）。
基地装备有钢板预处理流水线，可对6mm以 上钢板进行校平、除锈、涂车间底漆一体化 处理。对型钢则采用喷砂除锈、喷涂车间底 漆处理。
行 走 机 构 排 装
3 二次处锈及涂装
3.1 二次除锈和表面清理 经预处理的钢材组成构件后，总有一部分钢材表面
的车间底漆由于切割、加工、焊接、装配、搬运和 自然原因而受到破坏，导致钢材表面重新腐蚀，这 些构件正式涂装前需要进行一次表面处理，称之为 二次除锈。 结构件表面清理的目的是提高结构件被涂表面的清 洁度，其主要工作内容为除水、除尘、除盐分、除 油脂及其它杂物、污垢。
车 间 钢 板 拼 接
1.5 左右腹板与下翼板拼装
将下翼板固定在水平胎架（受弯箱形梁则在 有拱度的胎架）上，拼装左右腹板到下翼板 上，作定位焊，即称为箱体结构件三面成形。
箱 体 构 件 三 面 成 形
1.6 上翼板拼装
三面成形报验合格后，可进行上翼板拼装， 并作定位焊，即四面成形。
全部定位完成后，依次进行翼板、腹板间的 焊接。
3.2 涂装
经除锈和清理的结构件应尽快进行涂装，因 为现场环境往往会使结构件重新污染或锈蚀。
型钢制造

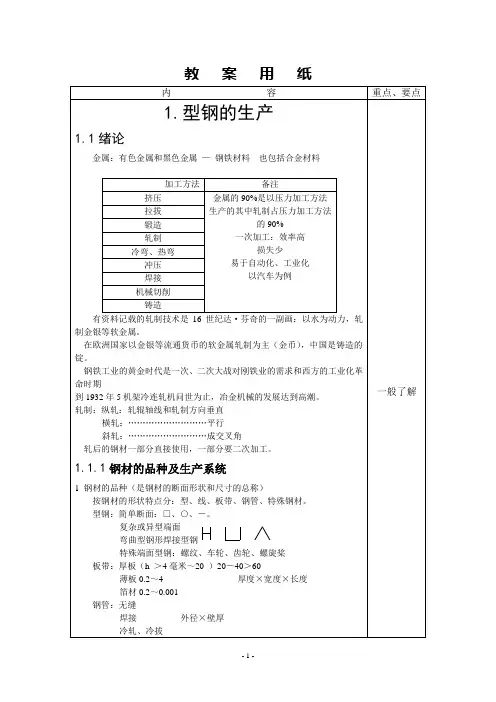

3 轧机类别多，布置方式多，大批量，少品种用专业轧机，小批量多

品种用横列式。
-6-
教
内
三，
案
用
容
纸
重点、要点 一般掌握
四， 五，
型钢生产的发展 高性能型材的生产，如高强度螺纹钢，耐火钢，需要新的轧制工艺相 配合。 轻型薄壁产品生产：如 H 型钢，槽钢经济端面型钢 H：结构件用、抗 弯断面模量很大、壁薄、重量轻承载力大、便于组合。 高强度、高精度轧机：高精度型材：二次加工余量少、或轧后可代替 机械加工零件使用的轧材、气轮机叶片、冷轧拔材。 连续化生产：热直轧，连铸异型坯，在线控轧控冷， H 型钢和工字钢生产 重轨生产
一般掌握
一，钢锭
1、 钢锭分类 大家知道，炼钢的主要任务是脱炭，向钢中吹氧，又要向钢中加入铝等作 为脱氧剂。按脱氧程度分：镇静钢 Z：脱氧完全 带保温帽 内部质量好。沸 腾钢 F：反之 Feo+c 反应 CO 含 C（C%=0.02～0.35）低，切损小。半镇定钢 B：结构和 F 相似，性能与 Z 相似。 按浇注方法分：上铸钢：表面不好，内部无耐火材料。下铸钢：内部不如上 铸钢，表面好。 2、 钢锭结构：上大下小或反之 内部结构包括：1） 细晶坚壳带 2）柱状晶带（或叫枝状晶，有方向性）3） 等轴晶带（夹杂多）4）缩孔，钢水在凝固过程中有 4％的体积收缩 5）疏松 （夹杂、气泡集中）6）低锥 7）蜂窝气泡带 8）中间坚壳带 9）二次气泡
一般掌握1.2.1.Fra bibliotek 连铸和连铸坯
一， 连铸机 定义： 定义：将钢水连续注入水冷结晶器，待钢水凝成外壳后，从结晶器出口连 续拉出或送出，经喷水冷却，全部凝固后切成坯料或直接轧制的铸造坯料， 被叫连铸。 优势： 优势：1 冷速快，细晶带厚，枝晶少。2 无缩孔，无切头尾，收得率高 10 各百分点。3 成分偏差小。4 压力加工所需得压缩比小于模铸。5 自动化、 机械化程度高，劳动强度低。 铸机分类：按铸坯断面分为厚板坯、薄板坯、大方坯、小方坯、园坯、异 铸机分类： 型坯等连铸机 按铸坯运行轨迹分为立式、立弯、垂直－多点弯曲、垂直－弧 形、水平、多半径弧形等各种形式。 铸机的结构： 铸机的结构：钢包、回转台、中间包、结晶器及震动装置、二冷区夹持辊 和冷却系统、拉矫机、切断设备、引锭装置。 结晶器是核心，要求有良好的导热、刚度、耐磨性、便利性。 统常为锻造紫铜或铸造黄铜，外壁强制均匀水冷。 连铸的缺陷： 连铸的缺陷：与模铸比，连铸对钢水温度和钢的成分与纯净度有更严格的 要求，常见的缺陷包括表面缺陷和内部缺陷，表面裂纹是主要缺陷，占 50％ 的量，其他有振痕、气孔、内部裂纹，疏松、偏析等。
